Реле давления масла — электрический или электронный элемент цепи контроля давления моторного масла. В зависимости от конструкции автомобиля оно может участвовать во включении контрольной лампы, звукового предупреждения или обработке сигнала системы контроля смазки.
В системах с отдельным релейным или контрольным элементом он получает сигнал от датчика или выключателя давления масла и участвует в формировании предупреждения для водителя. Алгоритм может зависеть от оборотов двигателя и других входных сигналов.
На многих современных автомобилях обработка сигнала выполняется приборной панелью или электронным блоком управления, поэтому отдельного реле давления масла может не быть.
При выборе сравнивают OEM-код, заводскую маркировку, количество контактов, распиновку, рабочее напряжение и назначение элемента. Для электронного блока дополнительно учитывают разъём и версию исполнения.
Если OEM-код неизвестен, рекомендуется определить номер исходной детали и проверить применяемость по VIN. Подробнее: OEM-коды автозапчастей.
Если конструкцией предусмотрено отдельное реле, оно может располагаться в салонном монтажном блоке, за панелью приборов или рядом с другими элементами электрооборудования. Точное место зависит от модели.
Реле подключается через штатное гнездо или разъём к цепи датчика давления, питания и предупреждающей индикации согласно электрической схеме автомобиля.
Осмотрите корпус, контакты и разъёмы на наличие коррозии, нагара, оплавления и механических повреждений. Заводская маркировка и OEM-код должны быть читаемыми.
У электронного контрольного блока дополнительно проверьте состояние пинов, креплений и отсутствие следов попадания влаги.
Контрольная лампа давления масла может не включаться при проверке системы, не гаснуть после запуска двигателя или срабатывать некорректно. В некоторых системах возможно неправильное звуковое предупреждение.
Такие симптомы нельзя автоматически связывать с реле: причиной могут быть реальное низкое давление масла, датчик, проводка, приборная панель или электронный блок.
1. Проверьте уровень масла. Перед электрической диагностикой убедитесь, что уровень моторного масла соответствует норме.
2. Сверьте маркировку. Определите OEM-код и назначение контактов реле или блока.
3. Проверьте питание. Убедитесь в наличии предусмотренного напряжения и массы.
4. Проверьте сигнал датчика. Определите, поступает ли корректный входной сигнал от цепи контроля давления.
5. Проверьте выход предупреждения. Убедитесь, что реле или модуль корректно управляет предусмотренной индикацией.
Важно: если лампа давления масла загорелась при работающем двигателе, сначала необходимо исключить фактическое падение давления масла, а не ограничиваться заменой электрического элемента.
Замена требуется при подтверждённом внутреннем отказе, повреждении контактов или разъёма либо неправильной работе выходной цепи при исправных датчике, проводке и питании.
Если предупреждение связано с реальным недостаточным давлением масла, замена реле не устраняет механическую причину неисправности системы смазки.

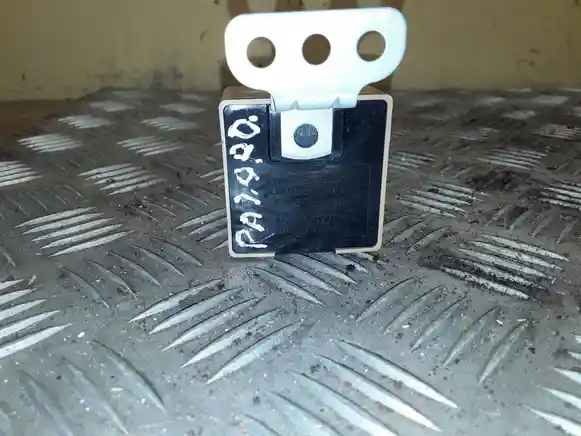

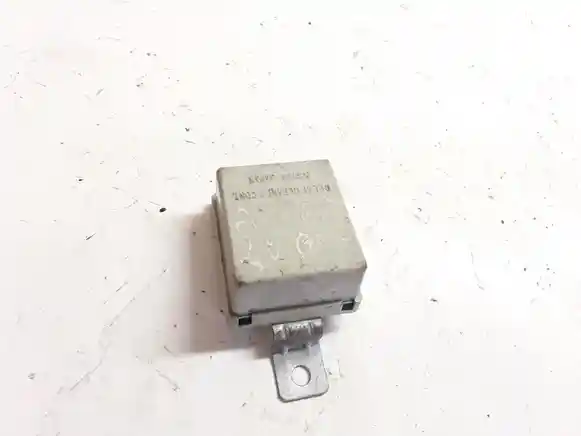

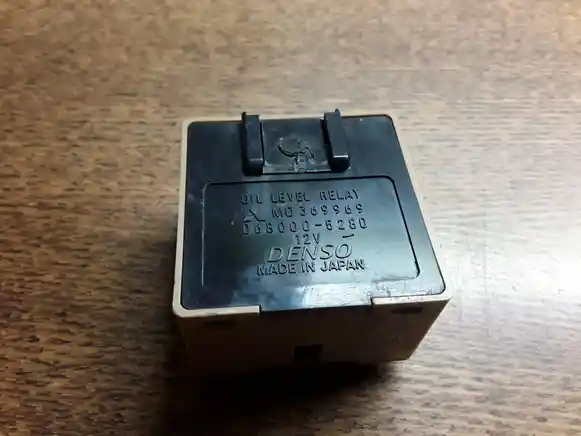

Товар может представлять собой отдельное реле, контрольный релейный блок или электронный модуль соответствующей цепи. Фактическое исполнение определяется по OEM-коду, фотографии и карточке детали.
Датчик давления масла, проводка, приборная панель и другие компоненты системы контроля могут продаваться отдельно.
Сверьте OEM-код, маркировку, корпус, разъём, количество контактов и распиновку. Учитывайте тип двигателя и принцип работы системы контроля давления масла.
Внешне похожие реле могут иметь другое назначение или внутреннюю схему, поэтому одного совпадения корпуса недостаточно.
Для точного подбора рекомендуется сверять OEM-код исходной детали и проверять применяемость по VIN.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
С работой цепи связаны датчик или выключатель давления масла, приборная панель, проводка, разъёмы и электронные блоки автомобиля. Механическая часть системы включает масляный насос, фильтр и каналы смазки.
При диагностике важно отделить электрическую неисправность предупреждения от фактической проблемы с давлением масла.
Датчик или выключатель непосредственно контролирует давление либо его порог в системе смазки и формирует исходный электрический сигнал. Реле или контрольный модуль обрабатывает этот сигнал или управляет цепью предупреждения.
Во многих автомобилях отдельного реле нет, а сигнал датчика обрабатывается приборной панелью или ЭБУ. Поэтому эти детали нельзя с
Небольшие следы эксплуатации на корпусе допустимы. Контакты и разъёмы должны быть без сильной коррозии, оплавления и механических повреждений.
Внутренний электронный дефект может быть незаметен визуально, поэтому при возможности полезна функциональная проверка по штатной электрической схеме.
Нет. Датчик контролирует давление или его порог, а отдельное реле либо модуль, если предусмотрено конструкцией, участвует в обработке сигнала и предупреждении.
Не обязательно. Сначала необходимо проверить уровень и фактическое давление масла, а затем датчик, проводку и электрическую цепь предупреждения.
Нет. На многих моделях сигнал датчика обрабатывается непосредственно приборной панелью или электронным блоком управления.
