Раздаточная коробка — агрегат трансмиссии полноприводного автомобиля, который принимает крутящий момент от коробки передач и передаёт его к ведущим осям. В зависимости от конструкции системы полного привода раздаточная коробка может постоянно распределять момент между осями либо подключать дополнительную ось при определённых условиях движения.
Раздаточная коробка представляет собой отдельный трансмиссионный узел с металлическим корпусом, внутри которого расположены валы, подшипники, шестерни или цепной привод и другие элементы передачи момента. В зависимости от конструкции в агрегате могут использоваться межосевой дифференциал, многодисковая муфта, механизмы блокировки или понижающая передача.
Управление раздаточной коробкой может быть полностью механическим, электромеханическим или электронно-гидравлическим. На современных автомобилях на корпусе нередко устанавливаются электропривод, датчики положения и другие элементы управления системой полного привода.
Раздаточная коробка распределяет крутящий момент между передней и задней частью трансмиссии и обеспечивает работу предусмотренного автомобилем режима полного привода. Для правильной работы агрегат должен соответствовать коробке передач, карданным валам, главным передачам и алгоритму управления системой полного привода.
Крутящий момент поступает в раздаточную коробку от основной коробки передач, после чего внутренний механизм направляет его к передней и задней осям. Далее вращение через карданные валы передаётся к соответствующим редукторам и полуосям.
Принцип распределения момента зависит от автомобиля. В постоянном полном приводе между осями может работать межосевой дифференциал, а в подключаемых системах — управляемая муфта или другой механизм подключения второй оси. В некоторых внедорожных трансмиссиях дополнительно предусмотрен пониженный ряд передач для увеличения тягового усилия на малой скорости.
Осмотрите корпус на трещины, сколы, повреждения крепёжных точек и следы сильного удара. Обратите внимание на стыки частей корпуса, сальники и зоны вокруг валов: выраженные следы утечки масла могут указывать на нарушение герметичности.
Проверьте входные и выходные шлицы или фланцы на повреждение и чрезмерную выработку. Доступные валы должны вращаться без выраженного заклинивания и грубых механических зацеплений. Если на агрегате установлен электропривод или другой исполнительный механизм, осмотрите его корпус, разъём и крепление.
Неисправность раздаточной коробки может проявляться гулом, воем или механическим шумом, изменяющимся при движении под нагрузкой. Износ цепи, шестерён, подшипников или других внутренних компонентов также способен сопровождаться ударами и повышенным люфтом трансмиссии.
В управляемых системах полного привода возможны ошибки трансмиссии, невозможность включения предусмотренного режима или некорректное распределение момента между осями. При этом похожие симптомы могут быть связаны с карданными валами, редукторами, датчиками, проводкой или системой управления, поэтому неисправность раздаточной коробки необходимо подтверждать диагностикой.
1. Определите условия появления шума. Установите, зависит ли гул или стук от скорости автомобиля, нагрузки на трансмиссию, ускорения или движения накатом.
2. Проверьте уровень и состояние масла. Если конструкцией предусмотрена такая проверка, оцените наличие утечек и состояние рабочей жидкости в соответствии с процедурой производителя. Металлические частицы в масле могут указывать на внутренний износ.
3. Проверьте люфт соединений. На неподвижном автомобиле оцените входные и выходные соединения, отделяя нормальный суммарный люфт трансмиссии от выраженного люфта конкретного агрегата.
4. Выполните электронную диагностику. Для управляемой раздаточной коробки считайте ошибки и фактические параметры системы полного привода. Ошибка исполнительного механизма или датчика не всегда означает механическую неисправность самой коробки.
5. Исключите соседние узлы. Проверьте карданные валы и редукторы, поскольку их подшипники и соединения способны создавать похожий шум.
Важно: не проверяйте вращающиеся фланцы и карданные соединения руками при работающем двигателе. При работе с электронным приводом не подавайте напряжение непосредственно на неизвестные контакты разъёма без электрической схемы и предусмотренной процедуры проверки.
Замена агрегата оправдана при серьёзном повреждении корпуса, критическом износе внутренних механизмов или неисправности, восстановление которой технически невозможно либо требует замены большей части основных компонентов. Решение принимают после подтверждения источника неисправности.
Если проблема связана с отдельным сальником, подшипником, исполнительным механизмом или другим ремонтопригодным компонентом, полная замена раздаточной коробки требуется не всегда. Возможность ремонта зависит от конкретной конструкции и степени внутреннего износа.

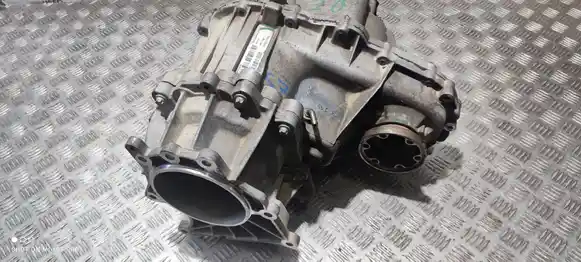

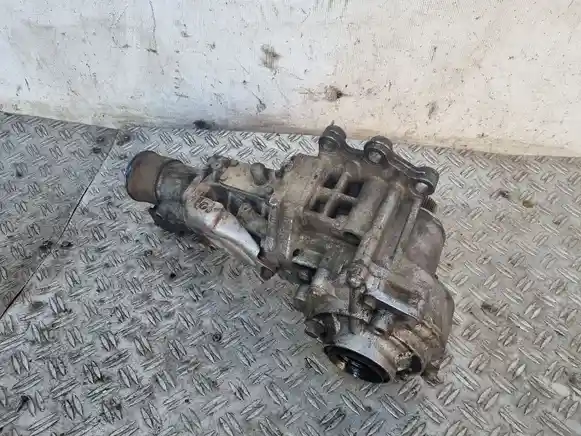

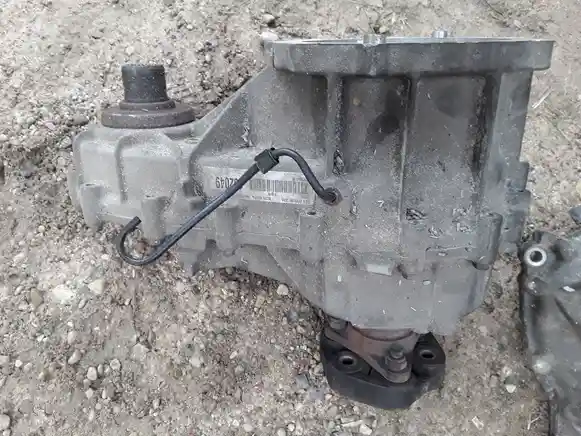

Основной товар — раздаточная коробка в фактической сборке конкретного предложения. На агрегате могут оставаться предусмотренные конструкцией фланцы, датчики, электропривод, кронштейны и другие навесные элементы.
Карданные валы, коробка передач, редукторы, крепёж и внешняя проводка не являются обязательной частью предложения, если они отдельно не показаны или не указаны в описании. Фактическую комплектацию необходимо проверять по фотографиям товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните маркировку раздаточной коробки и её соединение с основной коробкой передач. Проверьте конструкцию входного узла, выходных фланцев или шлицов и расположение точек крепления корпуса.
Для управляемых раздаточных коробок дополнительно сравните установленный исполнительный механизм и электрические разъёмы. Совпадение корпуса не гарантирует одинаковую внутреннюю версию агрегата, поэтому маркировка имеет особое значение.
Различия также возможны после рестайлинга или изменения электронного управления трансмиссией. Даже при механической совместимости другой версии агрегата могут потребоваться соответствующие исполнительные элементы, блок управления, программирование или адаптация — если это предусмотрено конкретной системой.
Закажите подходящую раздаточную коробку на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Раздаточная коробка работает как часть единой системы полного привода вместе с основной коробкой передач, карданными валами и редукторами. Шум или люфт от одного из этих элементов может передаваться по трансмиссии и ошибочно восприниматься как неисправность раздаточной коробки.
При диагностике также важно учитывать состояние шин. На некоторых системах полного привода значительная постоянная разница эффективного диаметра колёс между осями создаёт дополнительную нагрузку на механизм распределения момента, поскольку передняя и задняя оси стремятся вращаться с разной скоростью.
Внешне одинаковые раздаточные коробки могут иметь различия во внутренних передаточных отношениях или механизме распределения момента. Эти параметры должны соответствовать остальной трансмиссии автомобиля.
Если передаточное отношение выхода на одну из осей не соответствует установленным редукторам, передние и задние колёса будут стремиться вращаться с несовместимой скоростью. В трансмиссии полного привода при этом возникает постоянное внутреннее напряжение, особенно на покрытии с хорошим сцеплением.
Поэтому возможность физически установить раздаточную коробку на автомобиль ещё не подтверждает её полную совместимость. При выборе б/у агрегата важно идентифицировать именно его модификацию, а не ориентироваться только на форму корпуса и крепления.
Остаточное состояние агрегата зависит от износа подшипников, валов, шестерён, цепного или муфтового механизма и качества использовавшегося масла. По внешнему виду корпуса невозможно полностью определить состояние внутренних рабочих поверхностей.
При оценке б/у раздаточной коробки полезно учитывать состояние слитой жидкости и сливной пробки, если такая информация доступна. Большое количество металлической стружки может сопровождать выраженный внутренний износ, тогда как обычный внешний налёт масла около старого уплотнения сам по себе не определяет состояние всех механизмов агрегата.
Важно: открытые входы и выходы раздаточной коробки при хранении должны быть защищены от воды и загрязнений. Попадание абразивных частиц внутрь агрегата способно повредить подшипники и рабочие поверхности после установки.
Нет. Основная коробка передач изменяет передаточное отношение между двигателем и трансмиссией, а раздаточная коробка распределяет полученный крутящий момент между ведущими осями. На некоторых автомобилях эти узлы расположены очень близко или конструктивно объединены, но выполняют разные функции.
После установки агрегата следует использовать рабочую жидкость требуемой производителем спецификации и соблюдать предусмотренную процедуру контроля уровня. Тип масла нельзя выбирать только по его цвету или по внешнему сходству с жидкостью другой трансмиссии.
Это зависит от конструкции автомобиля. Механические системы могут не требовать электронной процедуры, тогда как управляемые муфты и электроприводы на отдельных автомобилях предусматривают инициализацию, калибровку или адаптацию после установки.
