U-образный рычаг подвески — силовой направляющий элемент ходовой части с двумя разнесёнными ветвями или точками крепления со стороны кузова либо подрамника и соединением с колесным узлом. Такая геометрия позволяет рычагу воспринимать нагрузки в нескольких направлениях и удерживать колесо в предусмотренном положении при работе подвески.

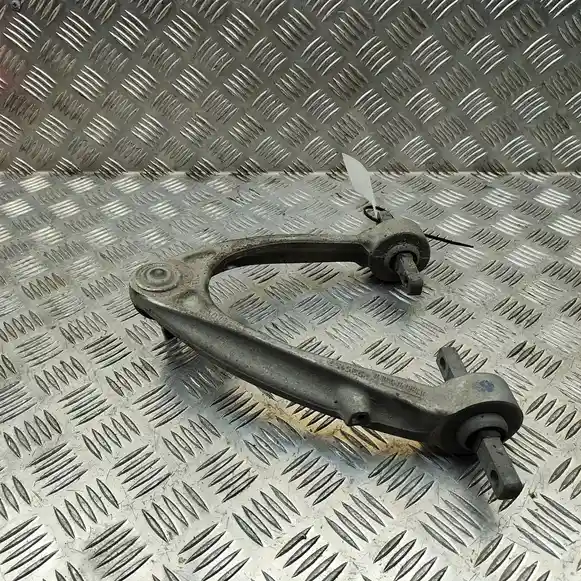

Это металлический рычаг, форма которого напоминает букву U, дугу или широкую вилку. Деталь может быть изготовлена из штампованной стали, литого или кованого алюминия и обычно имеет несколько разнесённых точек крепления, образующих жёсткую силовую конструкцию.
Конкретное устройство зависит от схемы подвески. Один U-образный рычаг может охватывать соседний элемент ходовой части, крепиться двумя сайлентблоками к подрамнику и одной шаровой опорой к поворотному кулаку либо использовать другую схему соединений, предусмотренную производителем автомобиля.
U-образный рычаг направляет движение колесного узла и воспринимает продольные и поперечные нагрузки, возникающие при разгоне, торможении, прохождении поворотов и движении по неровностям. Расположение его крепёжных точек является частью кинематики подвески и влияет на положение колеса относительно кузова.
Рычаг соединяет колесный узел с кузовом или подрамником через несколько разнесённых точек. При ходе колеса он перемещается вокруг своих внутренних креплений и задаёт предусмотренную производителем траекторию движения поворотного кулака или ступичного узла.
Разнесённые ветви U-образной конструкции позволяют распределять нагрузки между несколькими опорами. Сайлентблоки допускают необходимое угловое перемещение и гасят часть вибраций, а шаровая опора, если она используется в конструкции, обеспечивает подвижное соединение рычага с поворотным элементом подвески.
Осмотрите обе ветви рычага на трещины, вмятины, изгибы, сильную коррозию и следы контакта с дорожными препятствиями. Геометрия детали должна быть симметричной там, где это предусмотрено конструкцией, без нехарактерного смещения одной из крепёжных точек.
Проверьте отверстия, проушины и резьбовые участки на повреждения. Если рычаг продаётся с установленными сайлентблоками или шаровой опорой, оцените состояние пыльников, резины и отсутствие свободного люфта. Следы сварки или локальной правки требуют особого внимания.
Деформация рычага может проявляться изменением положения колеса в арке, невозможностью правильно выставить углы установки колёс или заметной разницей геометрии между сторонами автомобиля. После сильного удара автомобиль может начать уводить в сторону.
Стук и дополнительное перемещение колеса чаще возникают из-за изношенных сайлентблоков или шаровых соединений рычага. Похожие симптомы возможны при неисправности других элементов подвески, поэтому необходимо определить конкретную точку люфта.
1. Осмотрите геометрию рычага. После удара сравните положение его ветвей и крепёжных точек с противоположной стороной или исправной деталью соответствующего исполнения.
2. Проверьте внутренние крепления. Создавая контролируемую нагрузку на рычаг, оцените состояние сайлентблоков и исключите свободное перемещение внутренних втулок.
3. Проверьте наружное соединение. Если используется шаровая опора, необходимо отдельно определить наличие люфта между её пальцем и корпусом.
4. Оцените положение колеса. Нехарактерное смещение вперёд, назад или в поперечном направлении после удара может указывать на деформацию рычага либо соседних силовых деталей.
5. Используйте данные регулировки углов колёс. Если требуемые значения невозможно получить в предусмотренном диапазоне регулировок, следует проверить рычаг, подрамник, поворотный кулак и точки крепления кузова.
Важно: рычаг является нагруженным элементом подвески. Перед проверкой или демонтажем автомобиль необходимо надёжно установить, а пружину и другие элементы, способные создавать усилие на рычаг, безопасно разгрузить согласно конструкции автомобиля.
Замена необходима при трещинах, существенной деформации, разрушении крепёжных проушин, критической коррозии или повреждении посадочных мест, не позволяющем надёжно установить сайлентблок, шаровую опору или крепёж.
Если металлическая часть сохраняет правильную геометрию, а неисправность ограничивается отдельно заменяемым сайлентблоком или шаровой опорой, возможность ремонта зависит от конструкции конкретного рычага. Для некоторых исполнений производителем предусмотрена замена только узла в сборе.
Основной товар — U-образный рычаг соответствующей стороны и позиции подвески. На б/у детали могут оставаться запрессованные сайлентблоки, шаровая опора, втулки или крепёжные элементы, если они являются частью конкретного снятого узла.
Фактическая комплектация определяется по фотографиям и описанию предложения. Наличие шаровой опоры или исправных сайлентблоков не следует считать обязательным для каждого рычага этой категории.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Уточните ось, положение и сторону установки рычага. Сравните форму обеих ветвей, количество точек крепления и расстояния между ними, а также расположение наружного соединения с колесным узлом.
Если рычаг имеет интегрированную или установленную шаровую опору, сопоставьте её положение и тип соединения. Для рычагов с сайлентблоками важно учитывать размеры и ориентацию их посадочных мест, а не только общий внешний контур детали.
Конструкция также может изменяться после рестайлинга или вместе с другим поворотным кулаком, подрамником либо ступичным узлом. В многорычажной подвеске особенно важно не путать детали, расположенные в разных точках одного колесного узла.
Закажите подходящий U-образный рычаг подвески на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
U-образный рычаг работает совместно с сайлентблоками, шаровыми опорами, поворотным кулаком и другими направляющими элементами подвески. Износ любого из этих соединений может изменить положение колеса даже при исправной металлической части рычага.
После сильного удара следует также проверять подрамник, ступичный узел, амортизатор и соседние рычаги. Это особенно важно, если после замены одной детали углы установки колёс остаются за пределами предусмотренного диапазона.
Несколько разнесённых креплений образуют геометрическую базу, относительно которой перемещается колесный узел. Поэтому даже небольшое изменение расстояния между ними после деформации рычага способно изменить траекторию движения колеса.
Рычаг при этом может по-прежнему устанавливаться на автомобиль, однако положение ступичного узла под нагрузкой уже не будет полностью соответствовать заводской геометрии. Это может проявиться только при измерении углов установки колёс или сравнении положения колеса в арке.
По этой причине для U-образного рычага важна не только целостность металла, но и сохранение взаимного расположения всех его крепёжных точек.
Остаточный ресурс металлического рычага в значительной степени зависит от истории ударных нагрузок и коррозии. Деталь без трещин и деформации может сохранять большой ресурс, тогда как рычаг с аварийного автомобиля требует особенно внимательной оценки геометрии.
Следы локального нагрева, сварки или механической правки могут свидетельствовать о предыдущем восстановлении. У алюминиевых рычагов также следует внимательно проверять зоны вокруг крепёжных отверстий и переходы сечения, где ударные повреждения не всегда выглядят как выраженный изгиб.
Важно: состояние установленных на б/у рычаге сайлентблоков и шаровой опоры оценивается отдельно от металлического корпуса. Исправный рычаг не гарантирует одинаковый остаточный ресурс его изнашиваемых шарниров.
Не только. U-образная форма обычно связана с расположением нескольких разнесённых точек крепления и конкретной кинематикой подвески. Поэтому такую деталь нельзя заменять другим рычагом только на основании похожих размеров.
Это зависит от конкретного товара. Б/у рычаг может продаваться с установленными сайлентблоками и шаровой опорой либо без части навесных элементов. Фактическую комплектацию необходимо определять по фотографиям предложения.
Да, после замены направляющего рычага целесообразно проверить углы установки колёс. Новый для автомобиля рычаг непосредственно участвует в позиционировании колесного узла, а во время ремонта могут затрагиваться крепления, влияющие на геометрию подвески.
