В зависимости от конструкции автомобиля рама может представлять собой съёмную кассету, выдвижной держатель или пластиковый каркас с направляющими и фиксаторами. Детали отличаются размерами, формой, расположением защёлок, упоров и способом установки в корпус.
Рама обычно выполнена из формованного пластика и имеет посадочный контур для фильтрующего элемента. В конструкции могут использоваться боковые направляющие, ограничители, защёлки и рёбра жёсткости, которые не позволяют фильтру смещаться после установки.
На некоторых автомобилях микрофильтр сначала устанавливается непосредственно в раму, после чего вся кассета вставляется в климатический блок. В других конструкциях рама остаётся внутри корпуса и служит направляющей для отдельного фильтрующего элемента.
Основная задача рамы — обеспечить предусмотренное положение микрофильтра относительно воздушного канала. Правильно установленный фильтр должен перекрывать рабочее сечение воздухозаборника без смещения, перекоса и значительных зазоров по краям.
После установки фильтрующий элемент опирается на предусмотренные края, направляющие или ограничители рамы. Это препятствует его смещению под действием воздушного потока и помогает сохранить правильное положение относительно воздухозаборного канала.
Если рама повреждена или фильтр установлен мимо направляющих, его края могут загнуться. В результате часть воздушного потока способна проходить через образовавшийся зазор, минуя фильтрующий материал.
В первую очередь проверьте целостность внешнего контура и направляющих. Трещины, отсутствующие участки пластика или деформированные края могут мешать правильной установке микрофильтра.
Особое внимание уделите защёлкам, ручкам, стопорам и небольшим пластиковым упорам. Эти элементы могут повреждаться при извлечении кассеты, особенно если деталь долго не снималась или пластик стал хрупким.
Если рама имеет отдельное место для уплотнителя, проверьте его состояние и наличие. Также полезно осмотреть внутренние поверхности на следы сильного износа или повреждений, возникших из-за установки фильтра неподходящего размера.
При повреждённой раме фильтр может плохо входить в посадочное место, перекашиваться, выпадать из направляющих или не позволять полностью закрыть крышку отсека. После извлечения фильтра на его краях могут быть заметны необычные заломы и деформация.
Если из-за сломанной направляющей между фильтром и корпусом образуется зазор, часть наружного воздуха проходит без фильтрации. Это может ускорять загрязнение вентилятора, испарителя кондиционера и внутренних воздушных каналов.
Посторонний шорох в зоне фильтра также может возникать, если повреждённая рама не удерживает фильтрующий элемент и тот перемещается под действием воздушного потока.
1. Извлеките микрофильтр и раму согласно конструкции автомобиля. Если используется выдвижная кассета, сначала разблокируйте предусмотренные фиксаторы. Не вытягивайте пластиковую деталь силой.
2. Осмотрите весь внешний контур. Проверьте углы, направляющие и рёбра жёсткости. Рама должна сохранять предусмотренную геометрию и не иметь участков, мешающих свободной установке.
3. Проверьте фиксаторы. Защёлки, крючки, ручка и стопоры должны быть целыми. Если один элемент отсутствует, рама может перемещаться внутри корпуса или не фиксироваться в конечном положении.
4. Установите подходящий фильтр в раму. Он должен располагаться ровно, без сильного сжатия, изгиба или свободного перемещения. Если фильтр приходится деформировать для установки, сначала проверьте соответствие его размеров.
5. Проверьте установку рамы в корпус. Исправная кассета должна входить по штатным направляющим и занимать конечное положение без чрезмерного усилия. После установки проверьте возможность нормально закрыть крышку микрофильтра.
6. После сборки включите вентиляцию. Если в зоне фильтра появился новый шорох или свист, повторно проверьте положение фильтра, рамы и крышки.
Важно: не пытайтесь силой вставить раму, если она упирается в корпус. Неподходящая или неправильно ориентированная деталь может повредить внутренние направляющие климатической установки, которые заменить значительно сложнее.
Рама требует замены, если повреждены основные направляющие или фиксаторы, из-за чего невозможно правильно установить фильтр или закрепить кассету в корпусе. Также основанием для замены являются значительная деформация и трещины, нарушающие геометрию посадочного места.
Небольшие поверхностные царапины обычно не влияют на работу детали. Основное значение имеет сохранность элементов, непосредственно удерживающих фильтр и фиксирующих раму в климатическом блоке.

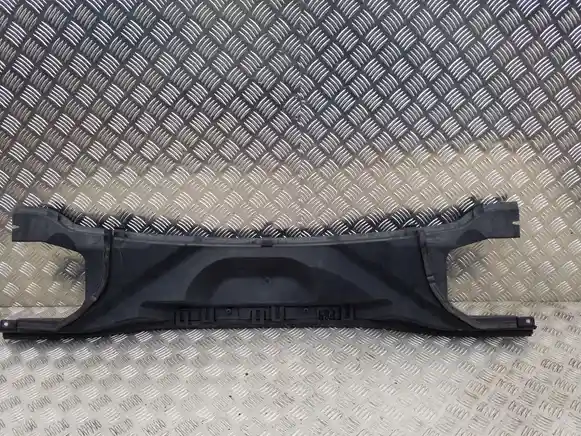

Основной товар — отдельная б/у рама или кассета микрофильтра. В зависимости от конструкции на ней могут находиться штатные защёлки, ручка, направляющие, ограничители и уплотнительные элементы.
Комплектацию необходимо проверять по фотографиям и описанию конкретной позиции. Сам микрофильтр, крышка его отсека, крепёж и корпус климатической установки могут поставляться отдельно.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Отдельно проверьте конструкцию фиксаторов, ручки и стопоров. Визуально похожая рама может иметь другую глубину установки или отличающееся расположение одного из креплений.
Проверьте комплектацию: микрофильтр, крышка отсека, уплотнители и дополнительный крепёж могут входить в конкретную позицию либо поставляться отдельно.
Различия возможны по году выпуска, рестайлингу, рынку, расположению руля и типу климатического оборудования. Может отличаться ширина кассеты, направление её извлечения, конструкция защёлок и расположение направляющих.
Закажите подходящую раму микрофильтра на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Рама является частью узла установки салонного фильтра. Вместе с ней используются микрофильтр и крышка фильтрующего отсека, а сама конструкция располагается в корпусе воздухозаборника или климатической установки.
Выдвижная кассета представляет собой отдельную рамку, в которую сначала устанавливается фильтр. После этого кассета целиком вставляется в предусмотренный проём климатического блока.
Рама с боковыми направляющими удерживает фильтр по его краям и задаёт правильное положение внутри воздушного канала.
Секционная рама применяется в системах, где фильтрующая зона разделена на несколько частей. Такая конструкция может быть рассчитана на несколько отдельных микрофильтров.
Рама с интегрированной ручкой или фиксатором позволяет извлекать кассету при обслуживании без захвата непосредственно за фильтрующий элемент. При покупке б/у детали сохранность ручки и механизма фиксации особенно важна.
При оценке б/у рамы косметические следы эксплуатации имеют второстепенное значение. Основное внимание следует уделить геометрии детали, поскольку даже небольшой изгиб может затруднить перемещение кассеты по направляющим.
Следы клея, пайки пластика или другого ремонта около защёлок и ручки необходимо оценивать отдельно. Эти участки испытывают нагрузку при каждом обслуживании микрофильтра, поэтому качество предыдущего ремонта непосредственно влияет на дальнейшую эксплуатацию.
Также проверьте, не увеличены ли посадочные отверстия и не стёрты ли стопоры. Изношенная рама может внешне выглядеть целой, но плохо удерживаться в конечном положении.
Важно: для оценки б/у рамы желательно использовать фотографии с обеих сторон детали. Основные направляющие и фиксаторы часто расположены с внутренней стороны и не видны на одном фронтальном снимке.
Не всегда. Рама обычно удерживает сам фильтрующий элемент, а крышка закрывает сервисный проём после установки. На отдельных автомобилях некоторые функции могут быть объединены конструктивно, поэтому комплектацию необходимо проверять по конкретной детали.
Если штатная конструкция автомобиля предусматривает отдельную раму или кассету, устанавливать фильтр без неё не следует. Он может смещаться, деформироваться или не перекрывать предусмотренное сечение воздушного канала.
Причиной может быть фильтр неправильного размера, неверная ориентация элемента, деформация рамы или несовместимость самой кассеты с климатическим блоком. Не следует заталкивать её силой — сначала необходимо проверить размеры, направление установки и крепления.
