Радиатор охлаждения двигателя — основной теплообменник жидкостной системы охлаждения. Нагретая охлаждающая жидкость проходит через радиатор, отдаёт тепло проходящему через его соты воздуху и возвращается в контур двигателя.
Радиатор состоит из теплообменной сердцевины с каналами и оребрением, через которые передаётся тепло от охлаждающей жидкости окружающему воздуху. На современных автомобилях сердцевина обычно алюминиевая, а боковые или верхний и нижний бачки могут быть пластиковыми.
На радиаторе располагаются входной и выходной патрубки, крепёжные элементы и, в зависимости от конструкции, сливное отверстие, место для датчика или дополнительные соединения. На некоторых версиях радиатор может также иметь встроенный теплообменник для охлаждения рабочей жидкости автоматической коробки передач.
Радиатор отводит избыточное тепло от охлаждающей жидкости и помогает поддерживать предусмотренную рабочую температуру двигателя. Эффективность его работы зависит от свободной циркуляции жидкости внутри каналов и прохождения воздуха через теплообменную сердцевину.
После прогрева двигателя термостат открывает предусмотренный контур, и нагретая охлаждающая жидкость поступает в радиатор. Проходя по внутренним каналам, она отдаёт тепло металлической сердцевине, а поток воздуха уносит его наружу.
Во время движения воздух проходит через радиатор естественным образом. При недостаточном воздушном потоке, например в пробке или на стоянке, охлаждение дополнительно обеспечивает электрический вентилятор. Поэтому температура двигателя зависит не только от самого радиатора, но и от циркуляции жидкости, работы термостата, насоса и вентилятора.
При покупке осмотрите сердцевину, боковые бачки, патрубки и крепления. Не должно быть трещин, пробоин, повреждённых штуцеров, выраженной деформации или следов грубого ремонта. Несколько замятых рёбер обычно не равнозначны негерметичности, однако большая повреждённая площадь ухудшает прохождение воздуха.
Особое внимание уделите соединению алюминиевой сердцевины с пластиковыми бачками — здесь могут появляться утечки. Если предусмотрены штуцеры встроенного теплообменника коробки передач, проверьте также их состояние.
При внешней утечке появляются следы антифриза, постепенно снижается его уровень, а после прогрева может возникать характерный запах охлаждающей жидкости. Повреждение иногда проявляется только при повышении температуры и давления.
Внутреннее загрязнение каналов или сильное наружное засорение сот может ухудшить теплоотвод и способствовать повышению температуры двигателя под нагрузкой. Однако перегрев сам по себе не доказывает неисправность радиатора — аналогичные симптомы возможны при проблемах с термостатом, насосом, вентилятором или циркуляцией жидкости.
1. На холодном двигателе проверьте уровень антифриза и осмотрите радиатор на наличие свежих капель или высохшего налёта. Особое внимание уделите стыкам сердцевины с бачками, патрубкам и нижней части радиатора.
2. Определите фактический источник течи. Жидкость на радиаторе может стекать сверху от патрубка или другого элемента. Перед заменой необходимо убедиться, что антифриз выходит именно из сердцевины, бачка или соединения самого радиатора.
3. Если внешней течи нет, оцените теплообмен. После выхода двигателя на рабочую температуру заметно холодные участки радиатора при нормальной циркуляции могут указывать на ограничение внутренних каналов. Для точной оценки температуры безопаснее использовать бесконтактное измерение, не касаясь горячих деталей и вентилятора.
4. При подозрении на небольшую утечку холодную систему можно проверить специальным тестером давления в пределах значения, предусмотренного производителем автомобиля. Если радиатор герметичен, диагностику продолжают по другим элементам системы охлаждения.
Важно: не открывайте расширительный бачок или крышку радиатора на горячем двигателе. Не приближайте руки и инструмент к электрическому вентилятору — он может включиться автоматически даже при неподвижном автомобиле.
Замена необходима при подтверждённой негерметичности сердцевины или бачка, повреждении патрубков, серьёзной механической деформации либо внутреннем засорении, которое не позволяет восстановить нормальный теплообмен. Решение о замене следует принимать после локализации неисправности, а не только по факту перегрева двигателя.

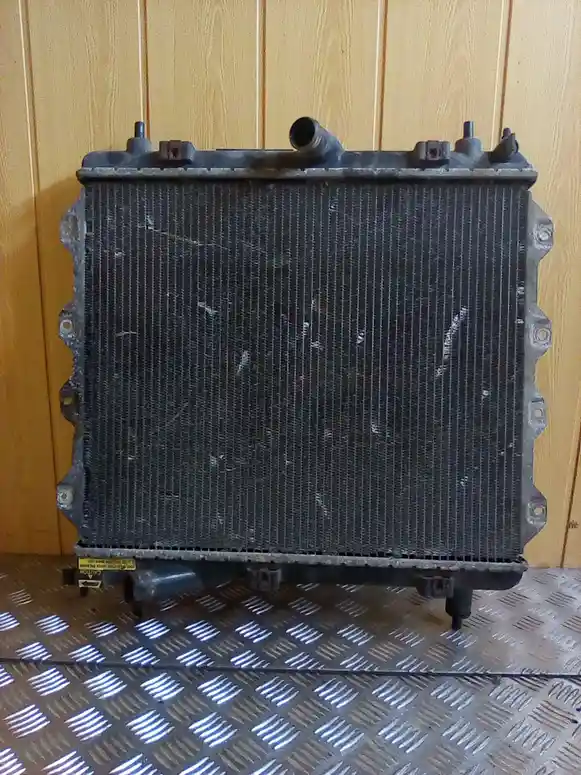

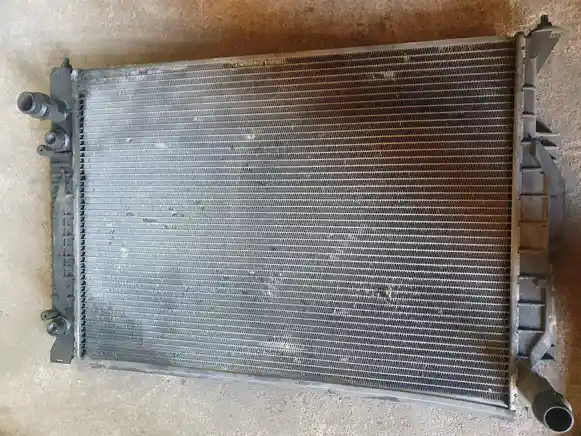

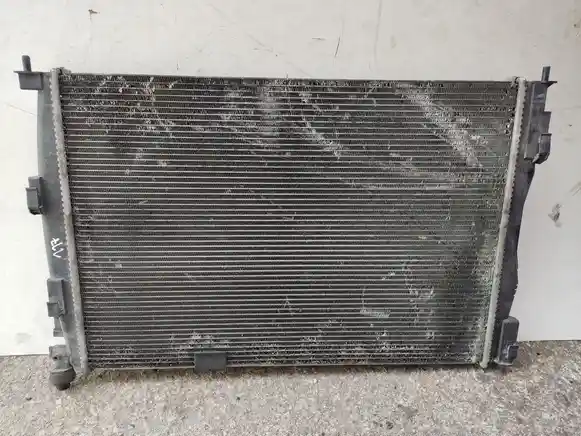

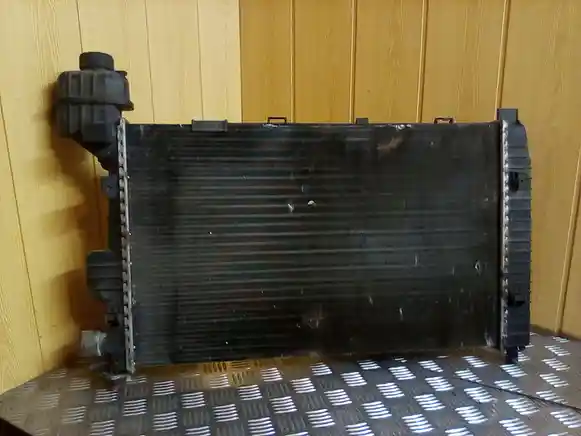

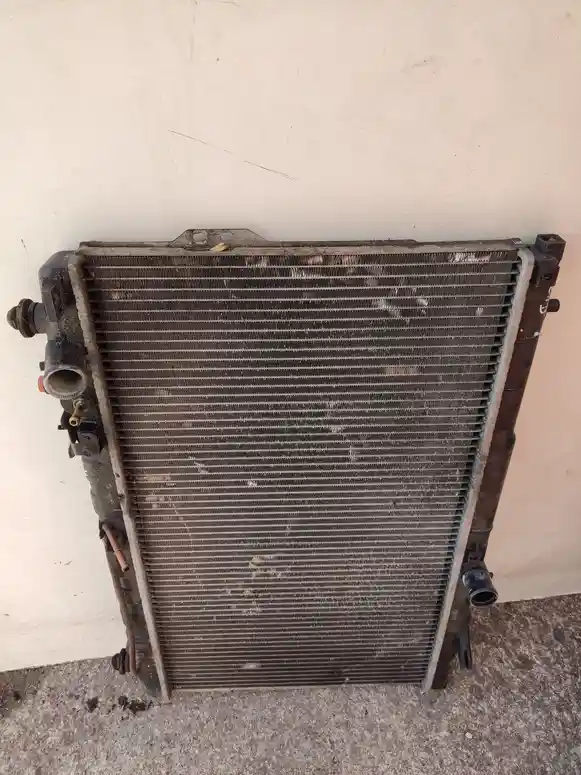

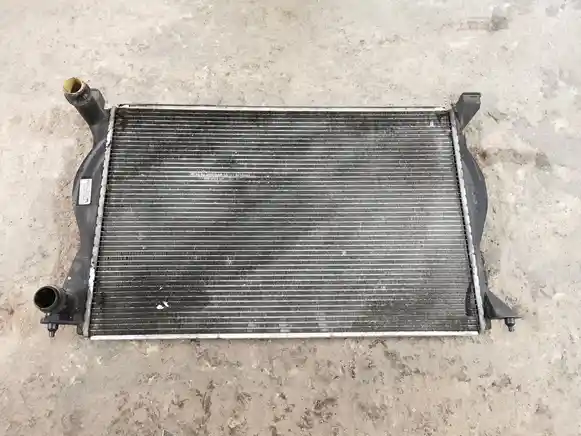

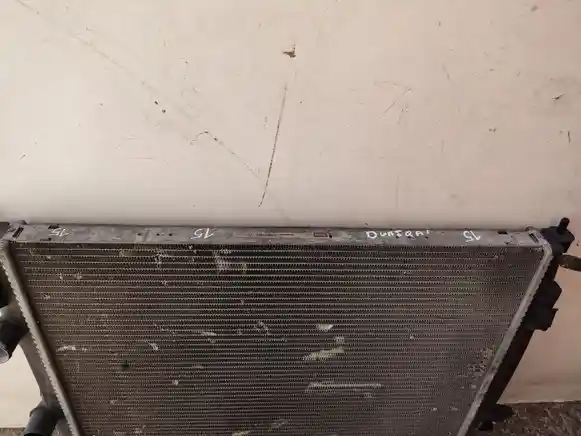

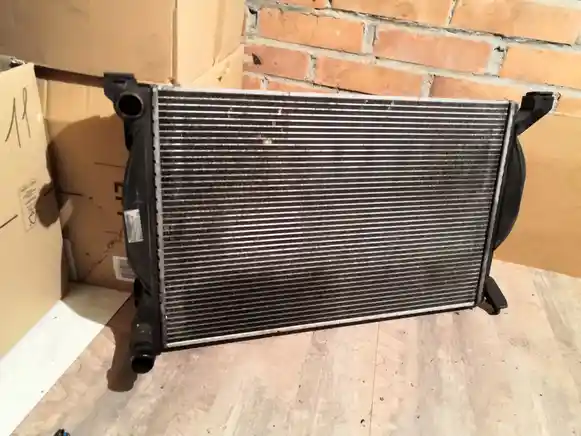

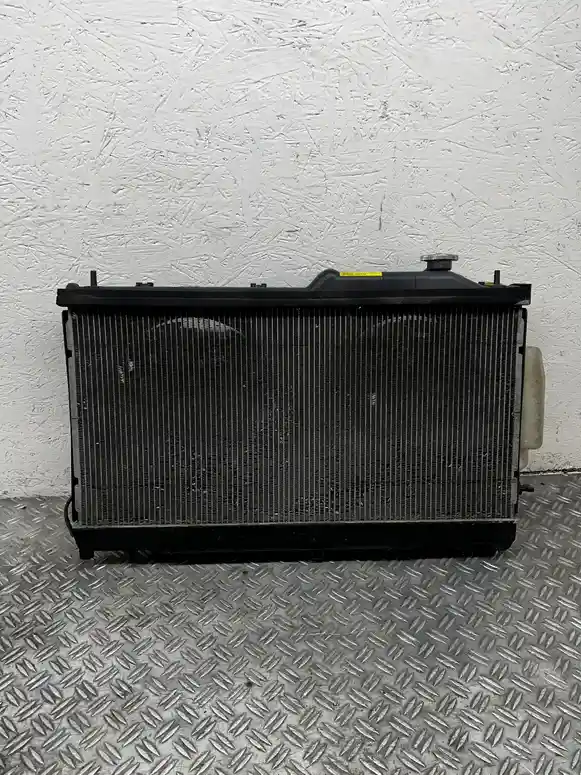

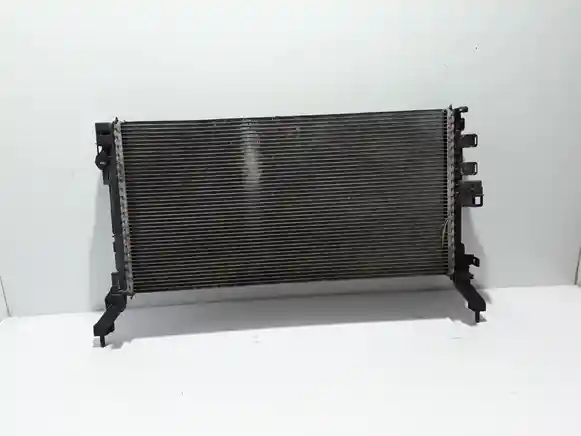

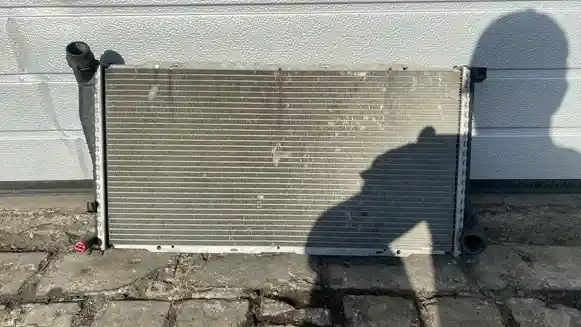

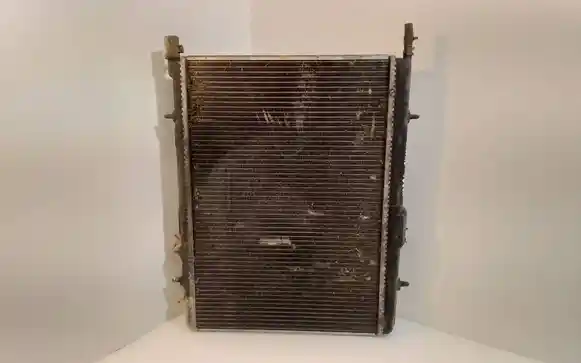

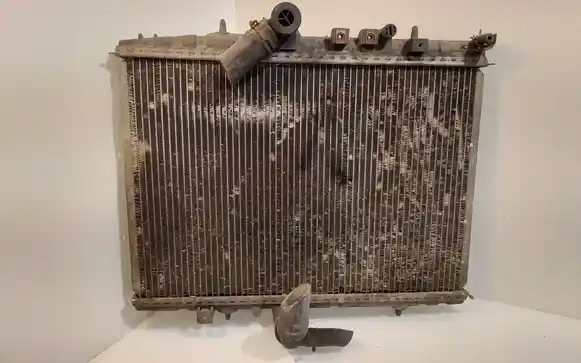

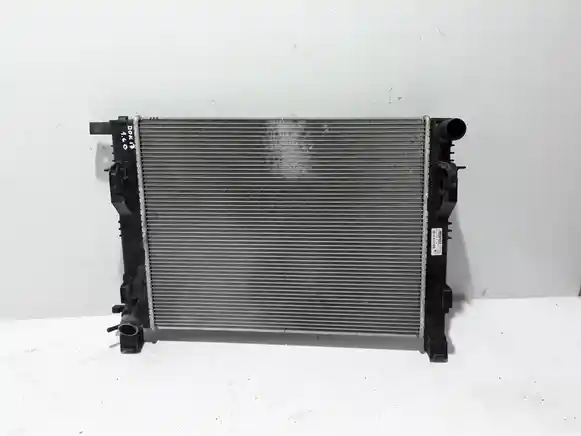

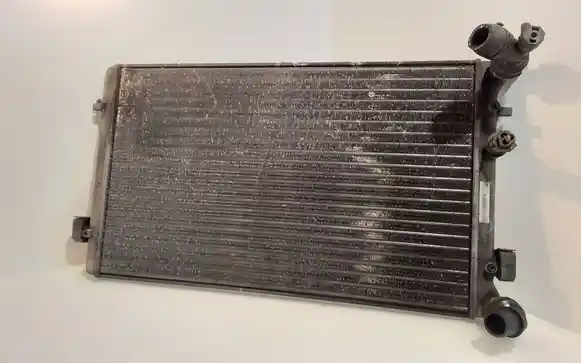

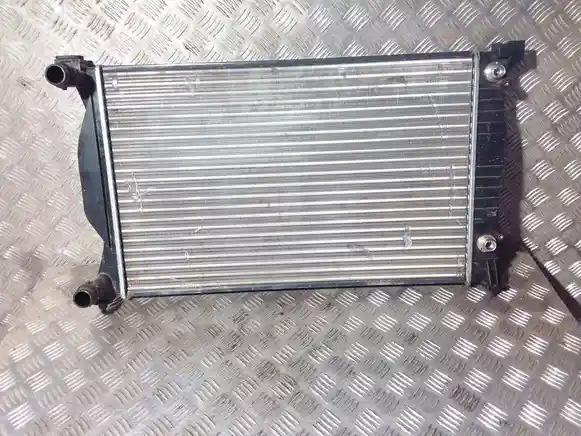

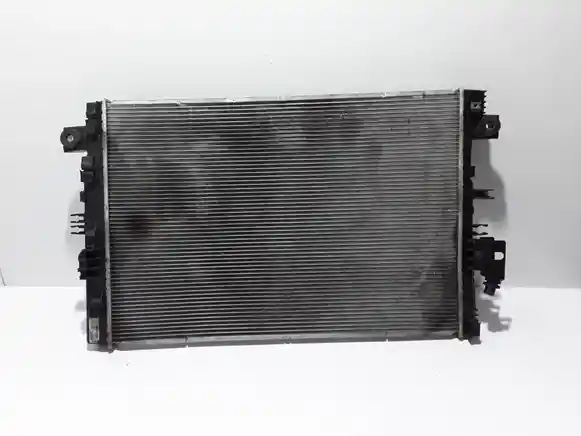

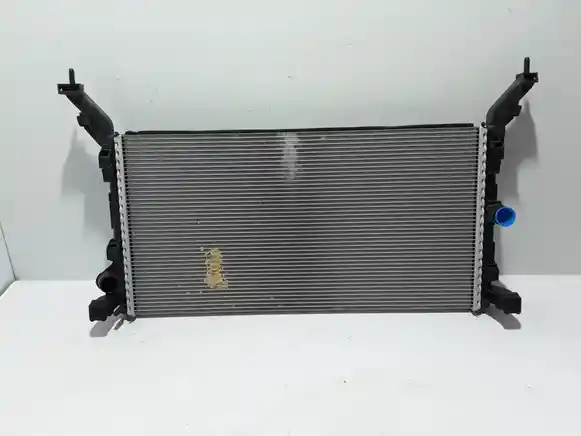

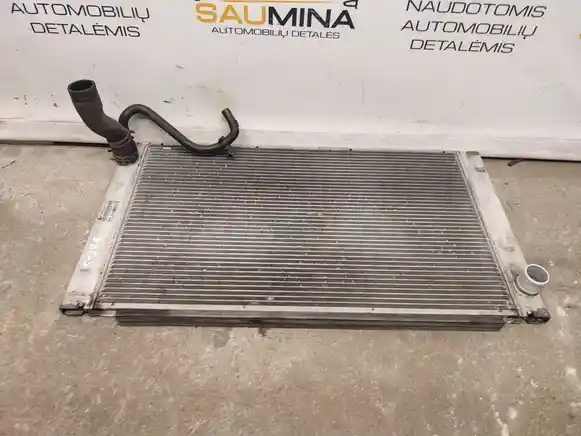

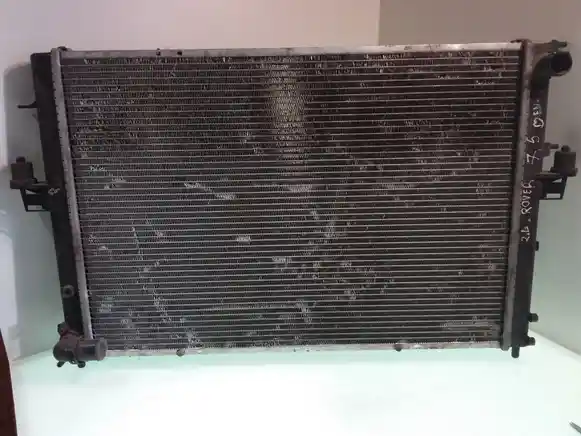

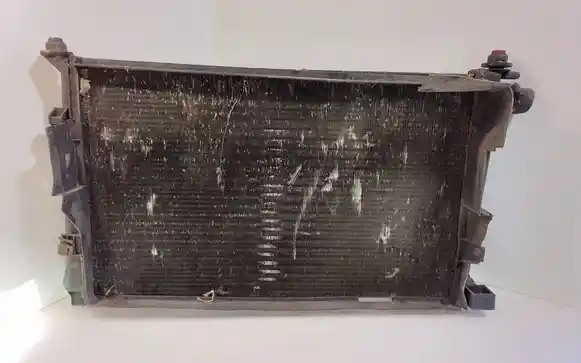

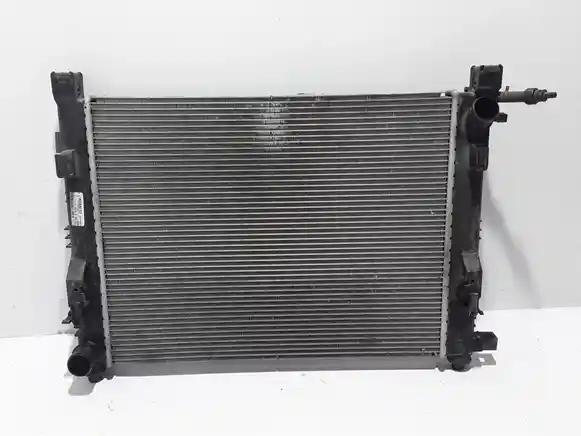

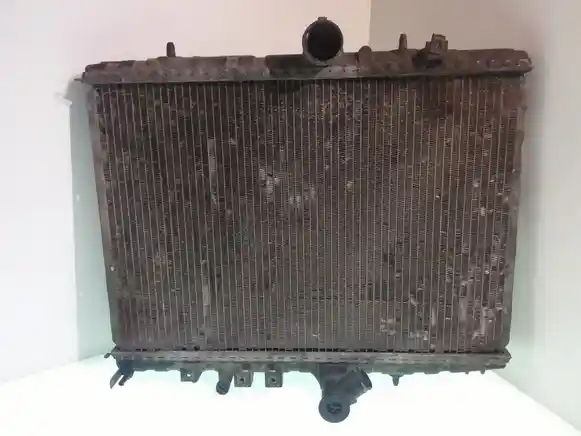

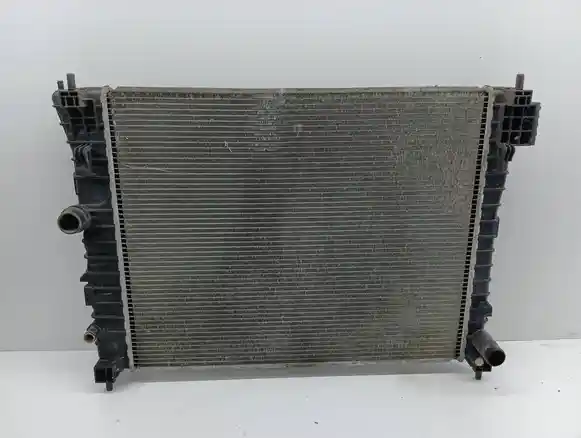

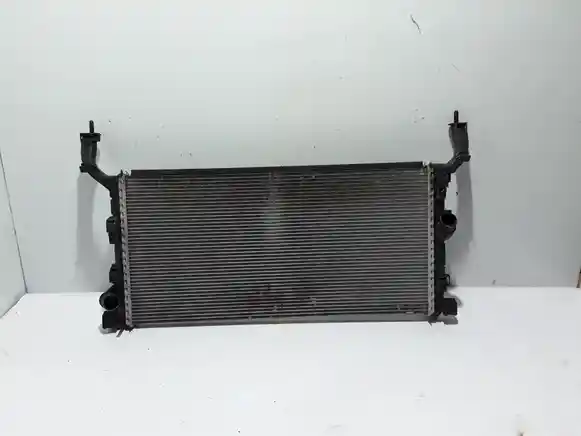

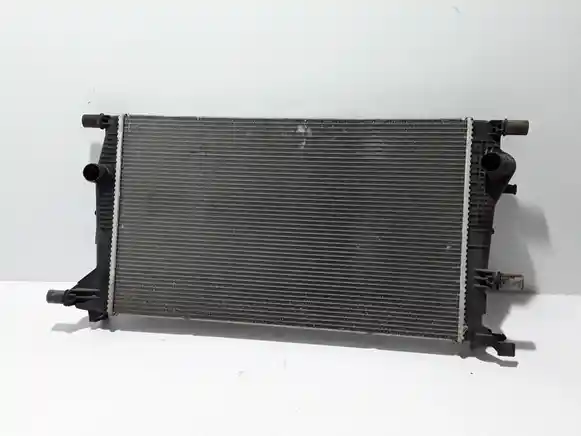

Основной товар — б/у радиатор охлаждающей жидкости двигателя. В зависимости от конкретной позиции на нём могут оставаться сливная пробка, датчик, резиновые опоры, крепёжные элементы или соединения встроенного теплообменника.
Вентилятор с кожухом, патрубки, крепёж, датчики и другие навесные элементы могут входить в конкретную позицию либо поставляться отдельно — комплектацию необходимо проверять по фотографиям и описанию.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Для автомобиля с автоматической коробкой передач важно определить, используется ли встроенный в радиатор теплообменник трансмиссионной жидкости. Радиатор без необходимых соединений либо с другим их расположением может не подойти даже при совпадающих основных размерах.
Проверьте комплектацию: вентилятор, кожух вентилятора, датчики, сливная пробка, резиновые опоры и крепёж могут входить в конкретную позицию либо поставляться отдельно.
Различия возможны по толщине сердцевины, патрубкам, креплениям и дополнительным теплообменным контурам. Поэтому одинаковая форма передней части автомобиля не означает использование одинакового радиатора.
Закажите подходящий радиатор охлаждения двигателя на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
С радиатором непосредственно работают насос охлаждения, термостат, вентилятор, расширительный бачок и патрубки. При перегреве или потере антифриза состояние этих элементов следует учитывать вместе с состоянием основного радиатора.
Радиаторы с пластиковыми бачками и алюминиевой сердцевиной широко применяются на современных легковых автомобилях. Бачки соединяются с сердцевиной через уплотнение и механический обжим.
Цельнометаллические радиаторы имеют металлические бачки и сердцевину. Такая конструкция чаще встречается на отдельных старых моделях, коммерческой технике или специальных исполнениях.
Радиаторы со встроенным теплообменником АКПП дополнительно имеют соединения для контура трансмиссионной жидкости. Внутри одного из бачков располагается отдельный теплообменный элемент.
Многоконтурные или комбинированные исполнения могут иметь дополнительные секции или соединения для конкретной системы автомобиля. Их конструкцию необходимо отличать от обычного одноконтурного радиатора двигателя.
Для б/у радиатора важно оценить не только герметичность, но и сохранность теплообменной поверхности. Большое количество смятых сот, сильная коррозия, забитое пространство между рёбрами или следы механического удара могут ухудшать эффективность охлаждения.
Следы пайки, герметика или ремонта бачков указывают на предыдущее восстановление. Внутри патрубков не должно быть выраженных маслянистых отложений, большого количества ржавчины или густого осадка.
Важно: внешний осмотр не позволяет полностью оценить внутреннюю проходимость и герметичность радиатора. Для б/у детали особенно ценна подтверждённая проверка на отсутствие утечки.
Эксплуатация с подтверждённой утечкой связана с риском снижения уровня охлаждающей жидкости и последующего перегрева двигателя. Необходимо определить источник течи и устранить неисправность.

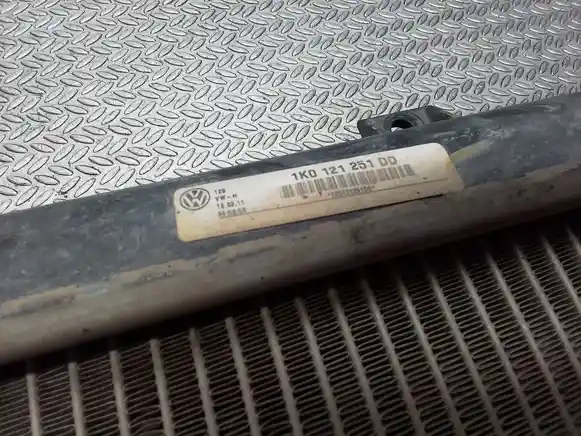

Не обязательно. Разные двигатели могут использовать радиаторы другой толщины, производительности, с иным расположением патрубков или дополнительными соединениями. Совместимость следует проверять по OEM-коду, VIN и параметрам конкретной детали.
Нет. Радиатор двигателя охлаждает циркулирующую по двигателю охлаждающую жидкость, а радиатор кондиционера — конденсер — является частью контура хладагента климатической системы. Обычно они установлены рядом, но выполняют разные функции.
