Интеркулер — теплообменник системы наддува, предназначенный для охлаждения сжатого воздуха перед его поступлением во впуск двигателя. После сжатия турбокомпрессором или механическим нагнетателем воздух нагревается, а интеркулер снижает его температуру перед подачей в цилиндры.
Воздушный интеркулер состоит из теплообменной сердцевины с внутренними каналами для наддувочного воздуха и наружным оребрением. По краям располагаются бачки с патрубками, через которые интеркулер соединяется с турбокомпрессором и впускным трактом двигателя.
Жидкостный интеркулер устроен иначе: тепло от наддувочного воздуха передаётся отдельному жидкостному контуру. Такая система дополнительно использует насос, радиатор низкотемпературного контура и другие элементы в зависимости от конструкции автомобиля.
Охлаждение наддувочного воздуха увеличивает его плотность и помогает системе управления двигателем поддерживать предусмотренные параметры наполнения цилиндров. Герметичность интеркулера при этом не менее важна, чем его способность отводить тепло: воздух проходит через теплообменник под избыточным давлением.
Воздух после компрессорной части турбокомпрессора поступает в интеркулер уже с повышенными температурой и давлением. Проходя через теплообменник, он отдаёт часть тепла, после чего направляется через впускной тракт к двигателю.
В воздушной системе тепло отводится наружным потоком воздуха. В жидкостной системе промежуточным теплоносителем служит охлаждающая жидкость отдельного низкотемпературного контура. Сам интеркулер не создаёт давление наддува — его формирует компрессор.
Осмотрите сердцевину на следы удара, трещины, сильное замятие и повреждение каналов. У интеркулеров с пластиковыми бачками особое внимание следует уделить соединению бачка с алюминиевой сердцевиной и состоянию самого пластика.
Проверьте входной и выходной патрубки, уплотнительные поверхности и крепления. Масляный налёт около повреждённого соединения может обозначить место утечки наддувочного воздуха, поскольку небольшое количество масляного тумана часто присутствует во впускном тракте турбированного двигателя.
Утечка воздуха после турбокомпрессора может сопровождаться снижением тяги, свистом или шипением под нагрузкой, отклонением фактического давления наддува и появлением ошибок системы управления двигателем. При значительной негерметичности турбокомпрессор может работать интенсивнее, пытаясь достичь требуемого давления.
Повышенная температура воздуха после интеркулера при отсутствии утечки может быть связана с загрязнённой или повреждённой теплообменной поверхностью. При этом необходимо учитывать температуру окружающего воздуха, нагрузку двигателя и эффективность всей системы охлаждения наддува.
1. Осмотрите весь тракт наддува. Проверьте интеркулер, патрубки и соединения. Маслянистый след около стыка помогает найти возможную утечку, но источник необходимо проследить точно — проблема может находиться в уплотнении или патрубке, а не в теплообменнике.
2. При появлении свиста под нагрузкой не делайте вывод только по звуку. Аналогичный шум может возникать из-за негерметичности трубопроводов, соединений и других элементов тракта между компрессором и двигателем.
3. Для поиска небольшой утечки тракт наддува можно проверить подходящим оборудованием на герметичность. Давление при такой проверке должно соответствовать безопасной процедуре и требованиям конкретного двигателя — чрезмерное давление способно повредить элементы впуска.
4. Если система герметична, при диагностике недостаточного наддува необходимо проверять турбокомпрессор, управление наддувом, датчики и другие элементы впускной системы.
Важно: не проверяйте герметичность самодельной подачей высокого давления и не разъединяйте тракт наддува на работающем двигателе. Для жидкостного интеркулера контур охлаждающей жидкости диагностируется отдельно.
Замена требуется при подтверждённой негерметичности сердцевины или бачков, трещине соединительного патрубка самого интеркулера, серьёзной деформации каналов либо механическом повреждении, существенно уменьшающем рабочую площадь теплообменника.
Для жидкостного интеркулера основанием для замены также может быть внутреннее нарушение герметичности между воздушным и жидкостным контурами.

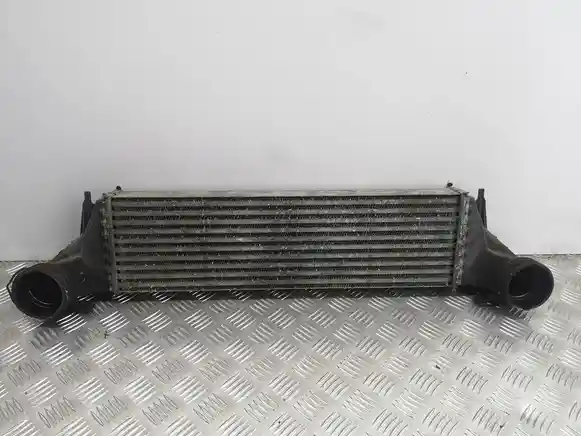

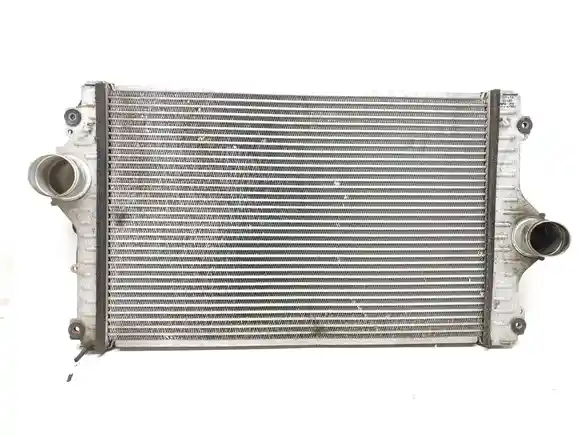

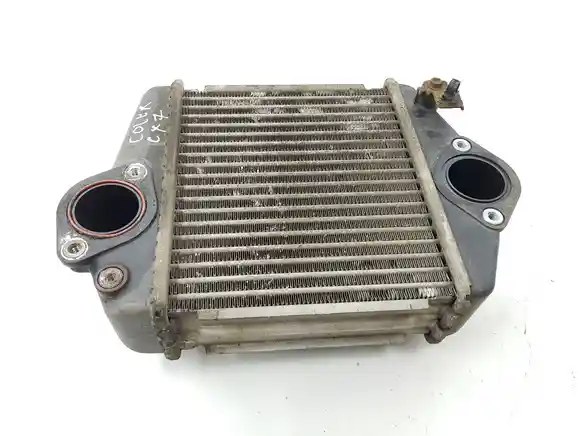

Основной товар — б/у интеркулер. Дополнительные патрубки, датчики, крепления и соединительные элементы могут оставаться на конкретной детали после демонтажа, поэтому фактическую комплектацию необходимо проверять по фотографиям и описанию позиции.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Для воздушного интеркулера сравните высоту, ширину и толщину сердцевины, расположение входа и выхода, их диаметр и способ соединения с патрубками. Также учитывайте направление штуцеров относительно кузова и соседних элементов.
Для жидкостного теплообменника необходимо дополнительно проверить конструкцию воздушного тракта и подключения низкотемпературного контура, поскольку принцип установки существенно отличается от обычного фронтального интеркулера.
Различия также возможны после рестайлинга или изменения компоновки передней части автомобиля. Даже при одинаковых наружных размерах могут не совпадать соединения с трубопроводами наддува.
Закажите подходящий интеркулер на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Интеркулер работает как часть единого тракта наддува вместе с турбокомпрессором, трубками и патрубками впуска. Поэтому при потере давления важно искать место утечки по всему герметичному участку. Для жидкостных систем дополнительно имеют значение насос и радиатор низкотемпературного контура.
Тонкая масляная плёнка внутри патрубков и интеркулера может появляться из-за масляного тумана, поступающего во впуск через систему вентиляции картера и турбокомпрессор. Поэтому небольшие следы масла сами по себе не означают, что интеркулер неисправен.
Значительное скопление жидкого масла требует отдельной диагностики. Причиной может быть проблема с турбокомпрессором, системой вентиляции картера или другими элементами двигателя. В такой ситуации недостаточно просто заменить или очистить интеркулер — необходимо установить источник попадания масла.
После серьёзной неисправности турбокомпрессора внутри теплообменника может остаться значительное количество масла. Перед запуском двигателя после ремонта состояние всего тракта наддува следует проверить и обслужить в соответствии с требованиями конкретного двигателя.
Небольшое количество погнутых наружных рёбер возможно у детали, которая эксплуатировалась в передней части автомобиля, но важнее состояние самих каналов. Глубокий удар, смявший проходы для наддувочного воздуха, отличается от поверхностного повреждения тонкого оребрения.
Следы сварки или другого ремонта сердцевины необходимо оценивать отдельно. В отличие от обычного радиатора, интеркулер должен сохранять герметичность при избыточном давлении воздуха, поэтому качество восстановленного участка непосредственно влияет на работу системы наддува.
Важно: чистый внешний вид не подтверждает герметичность б/у интеркулера. Небольшая трещина может проявляться только под давлением, поэтому состояние сердцевины и герметичность являются отдельными критериями оценки.
Фронтальное расположение позволяет использовать встречный воздушный поток для охлаждения сердцевины. Конкретное место установки зависит от компоновки автомобиля: встречаются также боковые и жидкостные интеркулеры, расположенные ближе к двигателю.
Больший теплообменник не является автоматически подходящей заменой штатному. Изменяются внутренний объём тракта, сопротивление потоку, расположение соединений и условия установки, поэтому для штатного ремонта следует использовать совместимое исполнение.
Не обязательно в виде отдельного фронтального радиатора. Конструкция системы наддува зависит от двигателя: охлаждение воздуха может выполняться отдельным воздушным интеркулером, компактным жидкостным теплообменником или другим предусмотренным производителем решением.
