Рабочий цилиндр сцепления преобразует давление гидравлической жидкости в механическое перемещение, необходимое для выключения сцепления при нажатии на педаль.
При подборе важно учитывать конструкцию гидропривода сцепления, тип и размеры цилиндра, расположение и способ крепления, диаметр поршня, ход штока, тип подключения гидравлической магистрали и способ соединения с механизмом выключения сцепления.

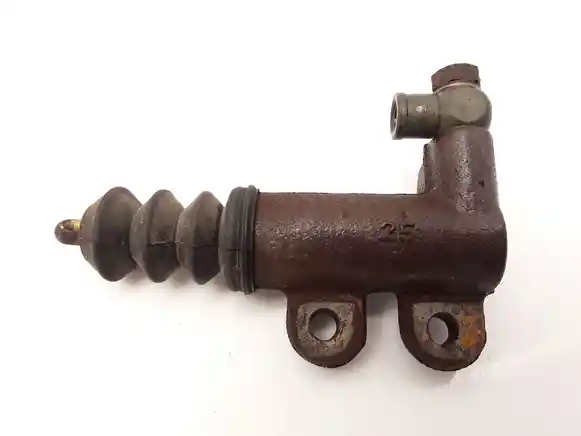

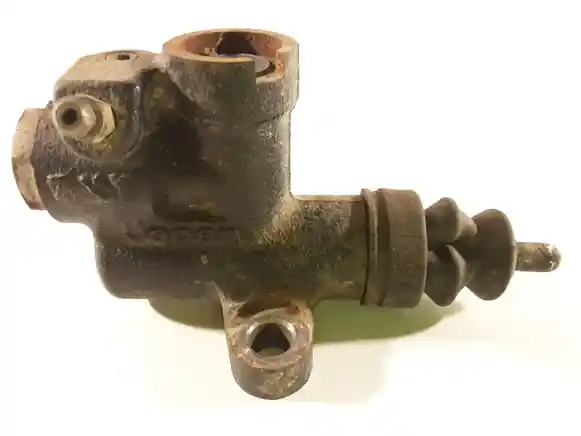

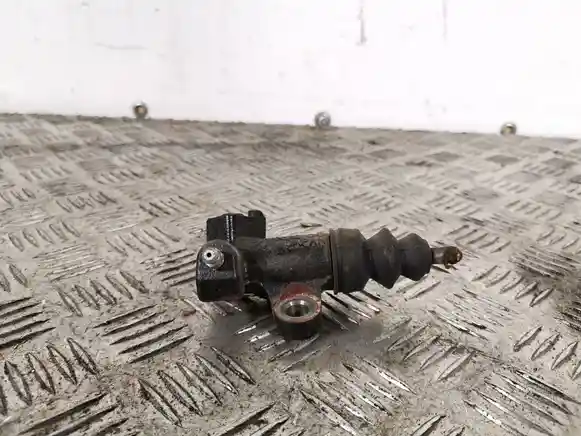

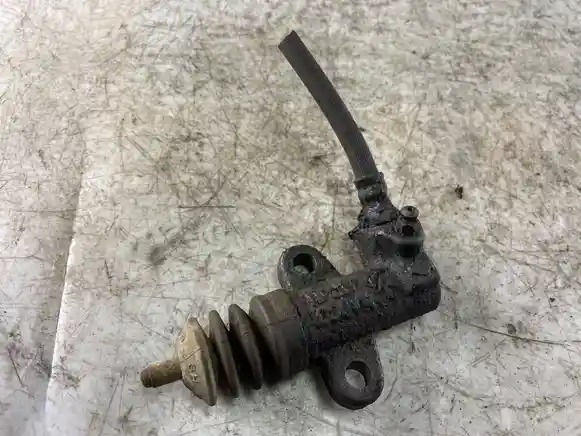

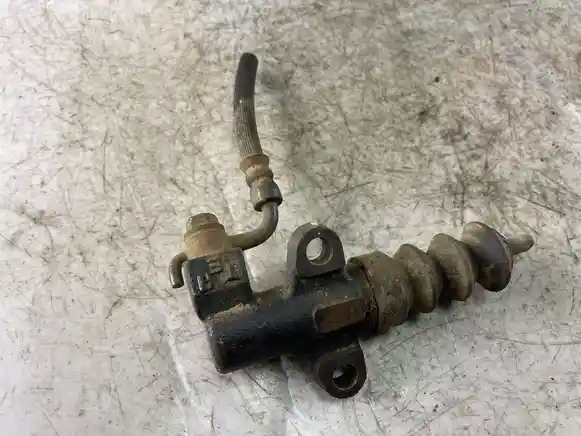

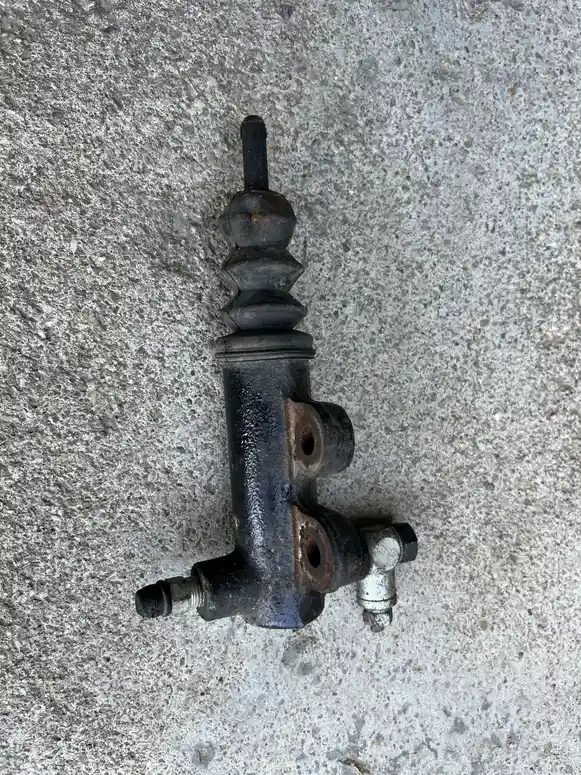

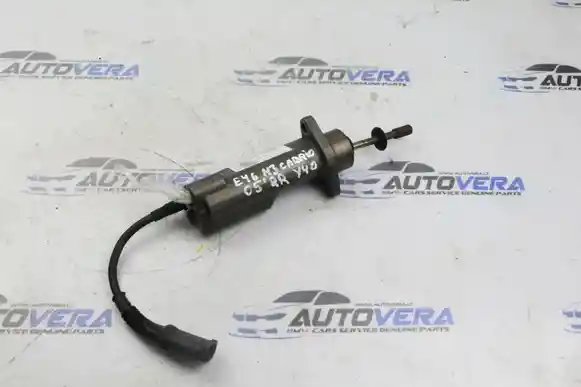

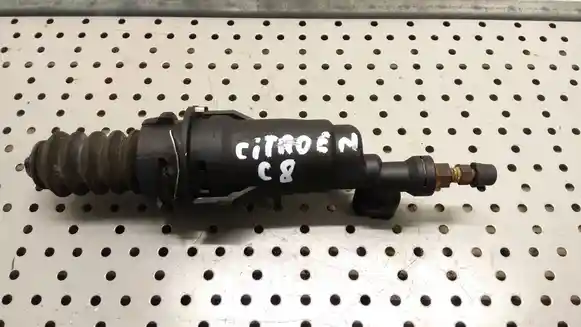

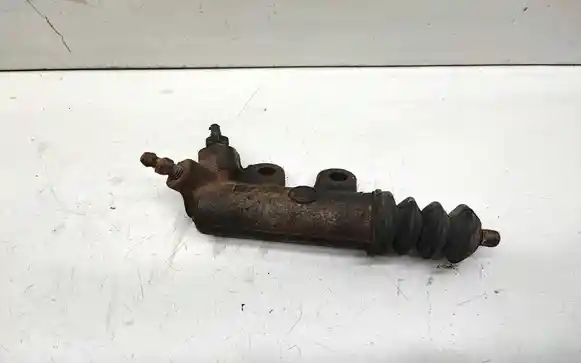

Классический наружный рабочий цилиндр имеет корпус с поршнем и уплотнениями, гидравлическое соединение, штуцер прокачки и шток. При создании давления поршень перемещает шток, который воздействует на вилку выключения сцепления.

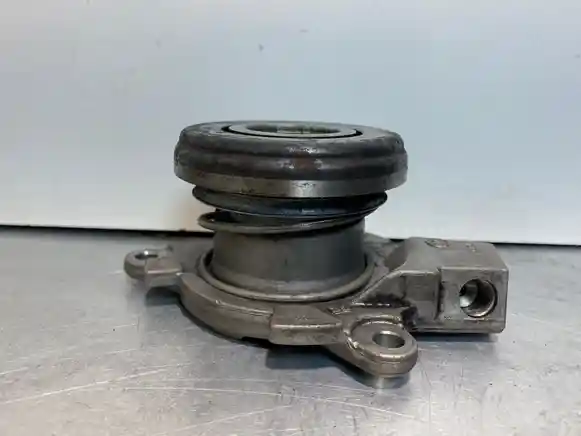

В трансмиссиях с концентрическим рабочим цилиндром исполнительный механизм устанавливается вокруг первичного вала внутри колокола КПП и часто конструктивно объединён с выжимным подшипником. Эти два исполнения существенно различаются и не являются взаимозаменяемыми.
Рабочие цилиндры сцепления могут различаться диаметром поршня, длиной и ходом штока, конструкцией корпуса, расположением креплений и типом подключения гидравлической магистрали. В некоторых системах рабочий цилиндр объединён с выжимным подшипником, поэтому внешне похожие детали не всегда взаимозаменяемы.
При выборе рекомендуется сверять OEM-коды автозапчастей, конструкцию гидропривода сцепления, размеры и тип цилиндра, диаметр поршня, ход штока, расположение креплений, тип гидравлического соединения и совместимость с механизмом выключения сцепления.
При нажатии педали поршень главного цилиндра создаёт давление в гидравлическом контуре. Жидкость передаёт это давление по трубке или шлангу к рабочему цилиндру, где его поршень начинает перемещаться.
В наружной системе шток рабочего цилиндра перемещает вилку сцепления, а она воздействует на выжимной подшипник. Центральный цилиндр действует непосредственно на нажимной механизм через интегрированный выжимной подшипник. После отпускания педали система возвращается в исходное положение.
Осмотрите корпус на трещины, сколы и повреждение крепёжных точек. Проверьте гидравлический вход, штуцер прокачки и резьбовые соединения, если они предусмотрены конструкцией.
На наружном цилиндре оцените состояние штока и защитного пыльника. Следы жидкости под пыльником могут указывать на утечку через внутреннее уплотнение. У центрального цилиндра особенно важны целостность корпуса, соединения гидролинии и состояние встроенного выжимного узла.
Неисправность может проявляться уменьшением сопротивления педали, изменением её рабочего хода, неполным выключением сцепления или затруднённым включением передач. При значительной утечке педаль может опускаться без достаточного перемещения механизма сцепления.
Также возможна потеря рабочей жидкости. Однако аналогичные симптомы возникают при неисправности главного цилиндра, попадании воздуха в систему, повреждении гидролинии или механической проблеме сцепления.
1. Проверьте уровень жидкости. Снижение уровня требует поиска места утечки, особенно если сцепление использует общий бачок с тормозной системой.
2. Осмотрите гидравлический контур. Проверьте главный цилиндр, трубки, шланги, соединения и доступную часть рабочего цилиндра на следы жидкости.
3. Оцените движение исполнительного механизма. На системе с наружным цилиндром можно наблюдать ход штока и вилки при нажатии педали.
4. Учитывайте наличие воздуха. Воздух в гидроприводе сжимается и уменьшает эффективный ход рабочего цилиндра, поэтому после вскрытия контура может потребоваться правильная прокачка.
5. Отделите гидравлическую проблему от механической. Если рабочий ход исполнительного механизма соответствует норме, причиной плохого выключения сцепления могут быть диск, корзина, вилка или выжимной узел.
Важно: тормозная жидкость может повреждать окрашенные поверхности. При работе используйте подходящие средства защиты и жидкость только предусмотренной производителем спецификации. Автомобиль должен быть надёжно зафиксирован перед работами под ним.
Замена необходима при подтверждённой утечке через внутренние уплотнения, повреждении корпуса, заклинивании поршня или неисправности неразборного исполнительного механизма.
Если давление теряется из-за главного цилиндра, соединения или гидравлической магистрали, исправный рабочий цилиндр менять не требуется. Для центрального цилиндра необходимость демонтажа КПП делает точную предварительную диагностику особенно важной.
Основной товар — рабочий цилиндр сцепления в сборе. На наружном исполнении могут оставаться шток, пыльник и штуцер прокачки. Центральный цилиндр может поставляться как единый узел со встроенным выжимным подшипником.
Главный цилиндр, гидравлические трубки, вилка сцепления, диск и корзина не являются обязательной частью предложения. Фактическая комплектация определяется по фотографиям и описанию товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сначала определите конструкцию системы: наружный рабочий цилиндр или центральный цилиндр с выжимным подшипником. Сравните форму корпуса, точки крепления и тип подключения гидравлической магистрали.
Для наружного исполнения дополнительно сопоставьте конструкцию штока и его взаимодействие с вилкой. Для центрального цилиндра важны посадочные размеры относительно первичного вала и исполнение соединения с гидролинией.
Изменения возможны после рестайлинга или перехода на другую конструкцию гидропривода. Поэтому рабочий цилиндр следует сопоставлять прежде всего с конкретной системой сцепления и коробкой передач автомобиля.
Закажите подходящий рабочий цилиндр сцепления на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.

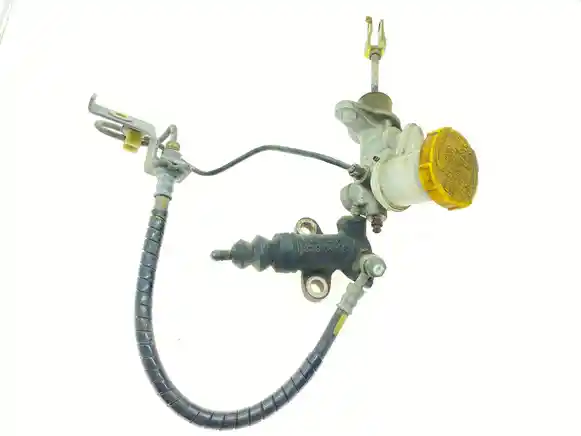

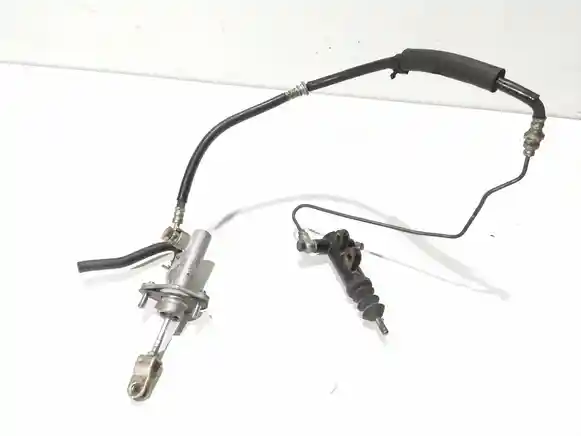

Рабочий цилиндр является частью общего гидропривода сцепления и работает совместно с главным цилиндром, бачком и гидравлической магистралью. Потеря давления в любом участке этого контура уменьшает ход исполнительного механизма.
Если гидравлическая система работает нормально, а сцепление выключается неправильно, необходимо проверять механическую часть: вилку, выжимной подшипник, корзину и диск сцепления. Это позволяет избежать замены исправного цилиндра.
Наружный рабочий цилиндр устанавливается снаружи коробки и обычно перемещает отдельную вилку сцепления своим штоком. Благодаря расположению такой цилиндр часто можно снять без демонтажа коробки передач.
Центральный рабочий цилиндр располагается внутри колокола КПП вокруг первичного вала и непосредственно воздействует на корзину через выжимной подшипник. Такое исполнение позволяет отказаться от отдельной вилки и части наружного механизма.
Главное практическое отличие заключается в доступности: для замены внутреннего концентрического цилиндра обычно требуется отделять коробку передач от двигателя. Поэтому состояние такого узла особенно важно оценивать при ремонте сцепления, когда трансмиссия уже демонтирована.
Рабочий цилиндр содержит подвижный поршень и гидравлические уплотнения, поэтому его остаточный ресурс зависит не только от наружного состояния. Старение манжет, загрязнение жидкости и коррозия рабочей поверхности могут привести к утечке после продолжительной эксплуатации.
Особое внимание требуется к цилиндру, который долго хранился без жидкости или с открытыми гидравлическими соединениями. Попадание влаги и загрязнений внутрь способно ухудшить состояние рабочей поверхности и уплотнений.
Важно: рабочий цилиндр относится к изнашиваемым гидравлическим компонентам. Если доступ к детали требует снятия коробки передач, при ремонте следует учитывать не только стоимость б/у узла, но и его предполагаемый остаточный ресурс относительно трудоёмкости повторной замены.
Не всегда. В классической конструкции рабочий цилиндр и выжимной подшипник являются отдельными деталями. В системе с центральным рабочим цилиндром они могут быть объединены в один концентрический узел.
Если гидравлический контур вскрывался и в него попал воздух, систему необходимо заполнить и прокачать по предусмотренной для автомобиля процедуре. Воздух уменьшает эффективный ход исполнительного механизма.
Да. Если цилиндр не создаёт достаточный ход, сцепление выключается не полностью, из-за чего передачи могут включаться с повышенным усилием или характерным хрустом. Перед заменой следует исключить неисправности других элементов гидропривода и сцепления.
