Проводка задней двери — штатный электрический жгут, обеспечивающий подключение электрооборудования задней боковой двери к бортовой сети автомобиля. По его проводам передаются питание и управляющие сигналы для стеклоподъёмника, центрального замка, динамика, подсветки и других устройств, предусмотренных комплектацией.

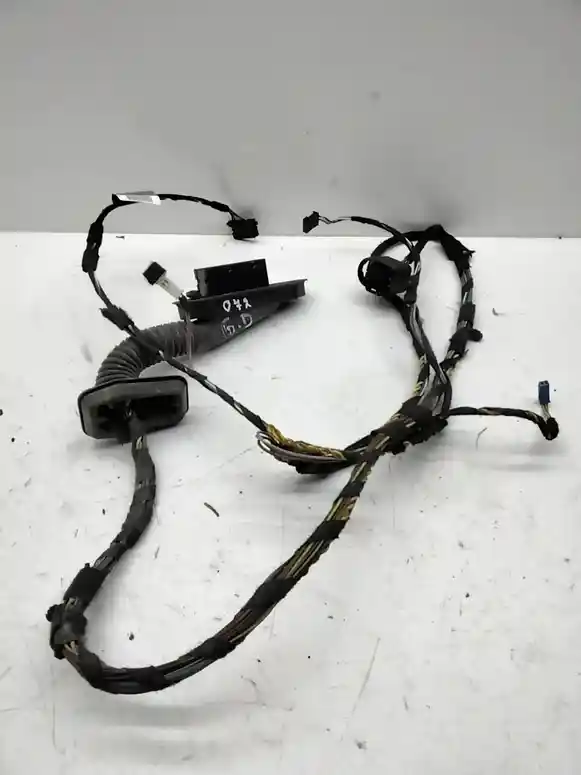

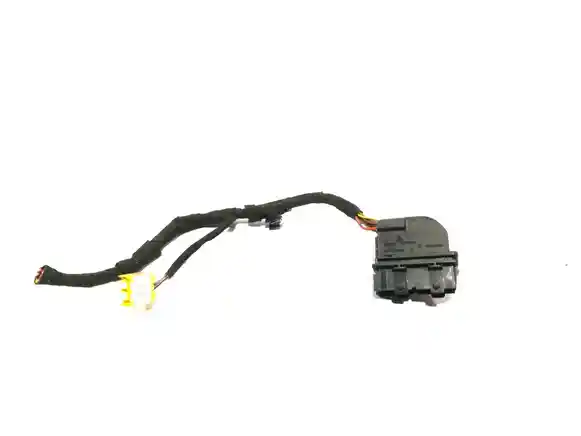

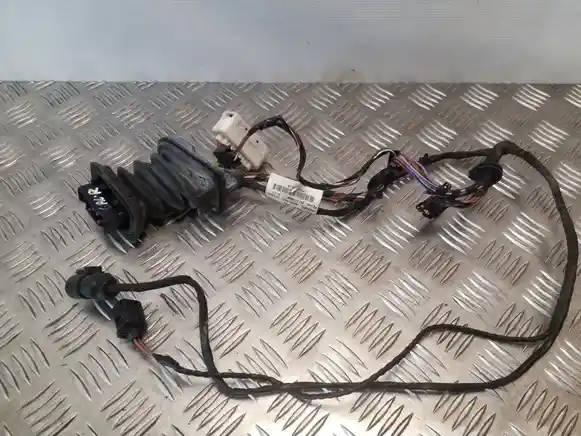

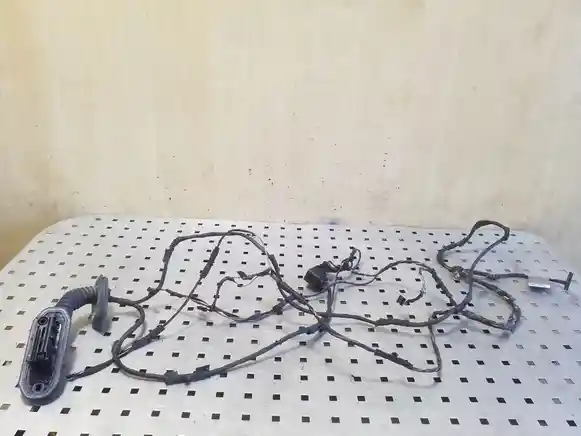

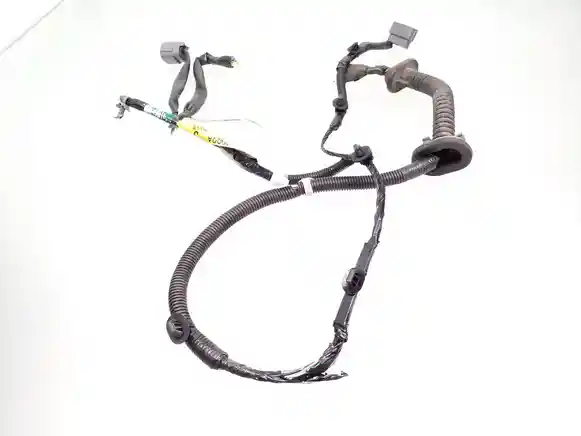

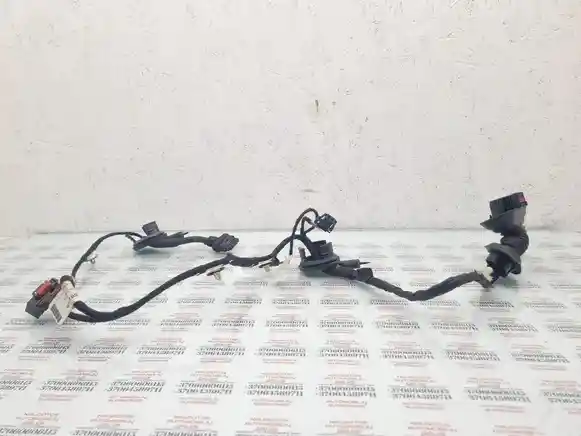

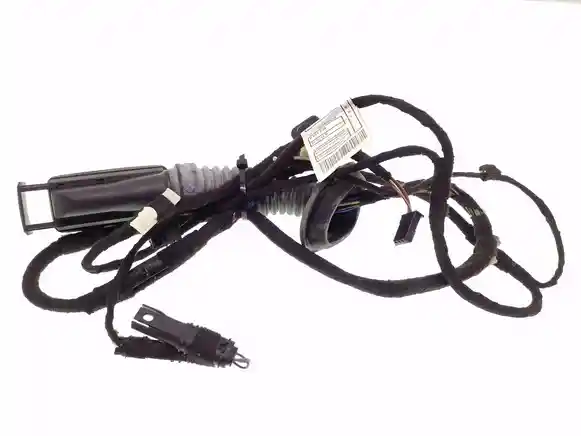

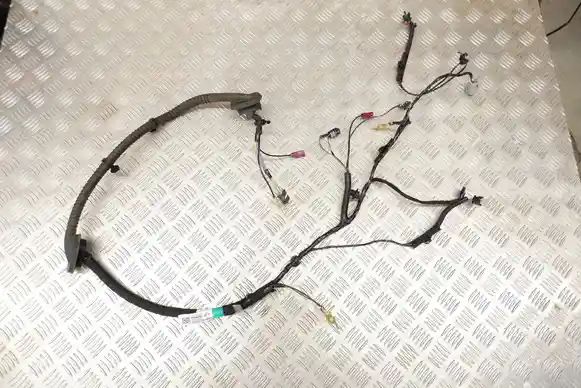

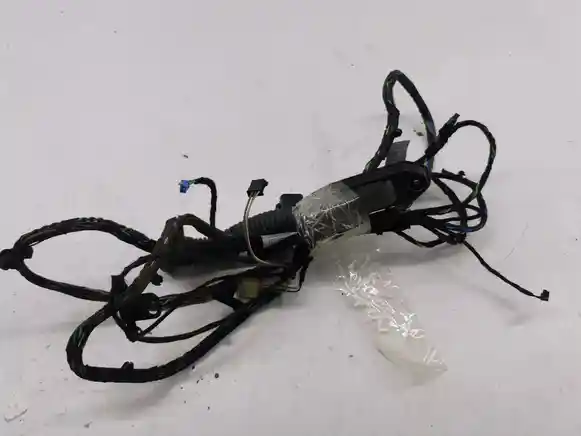

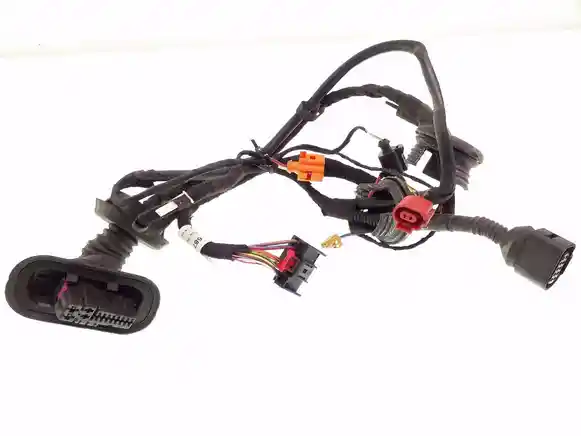

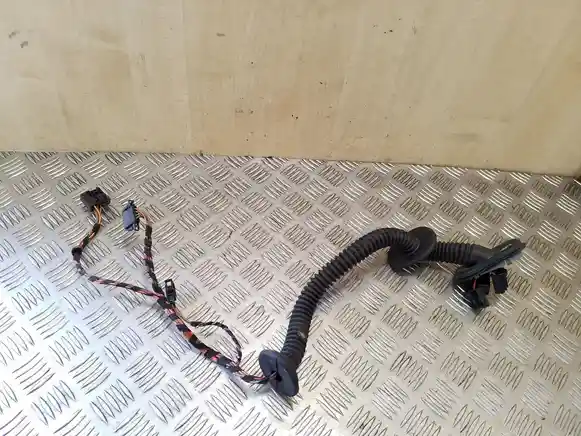

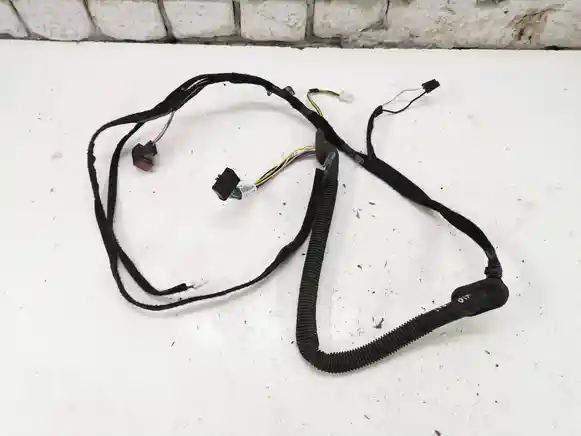

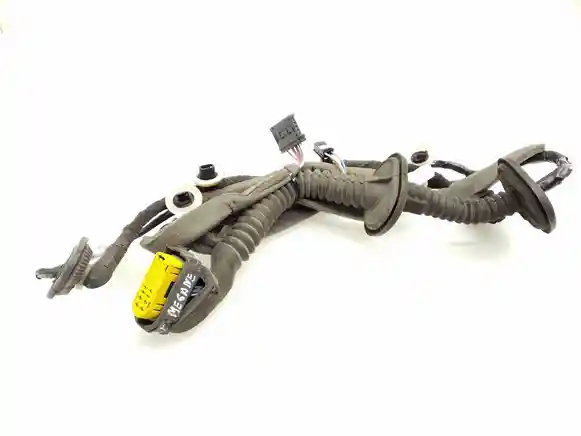

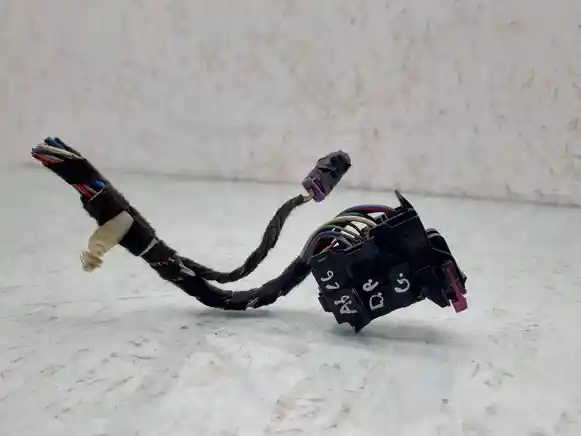

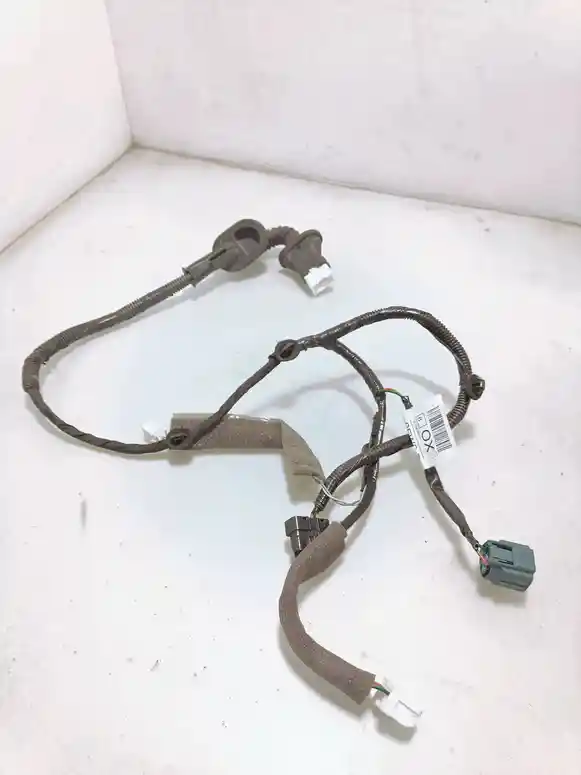

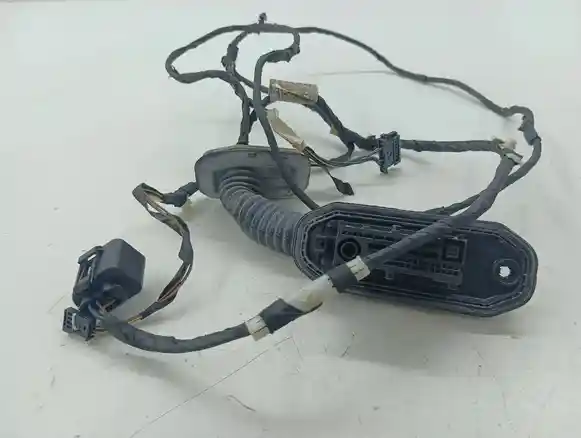

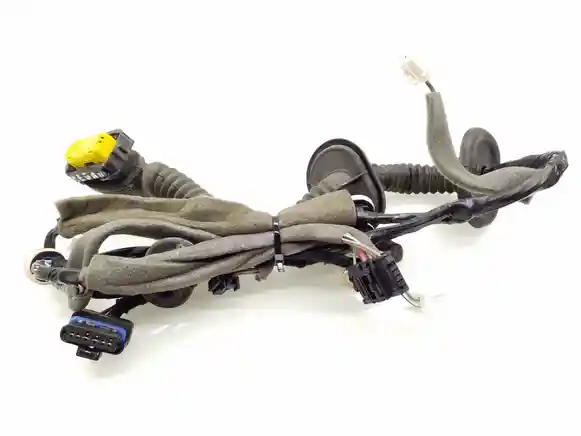

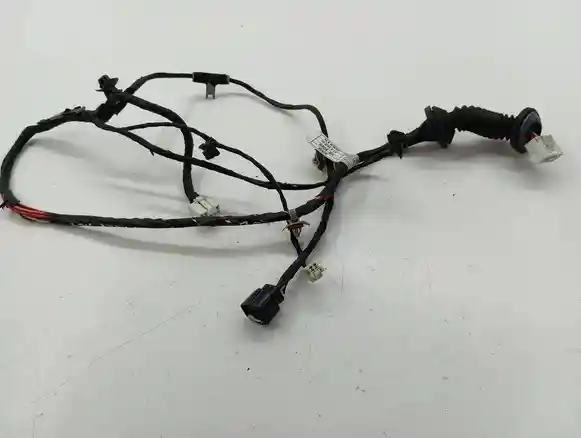

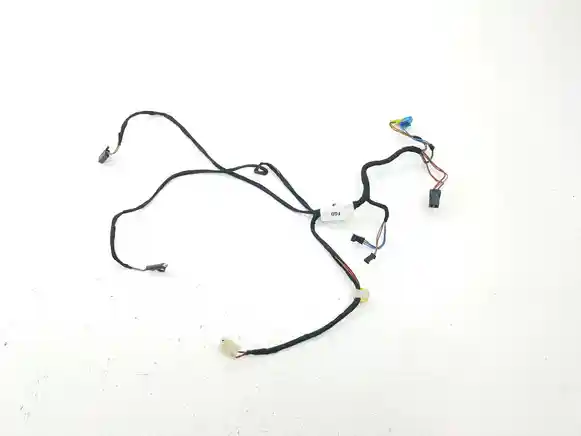

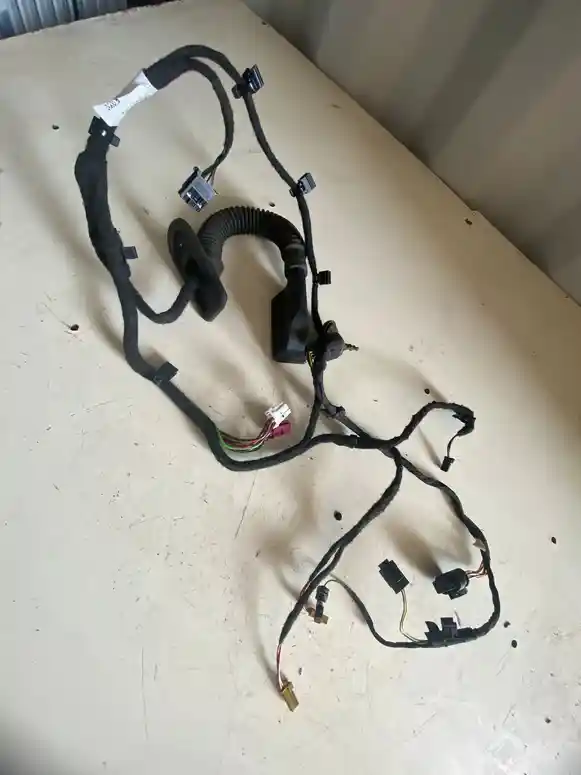

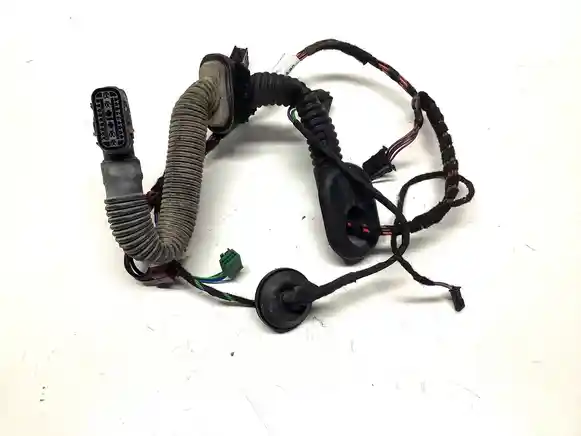

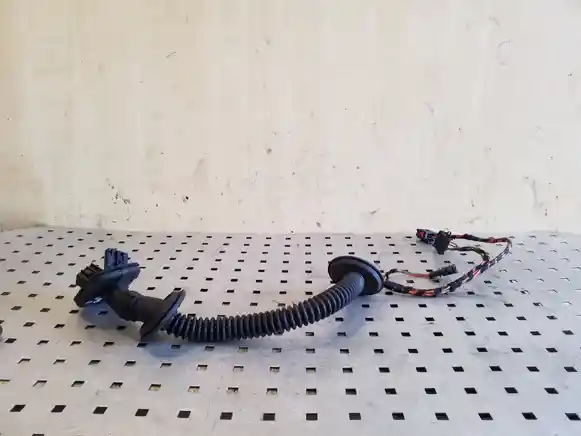

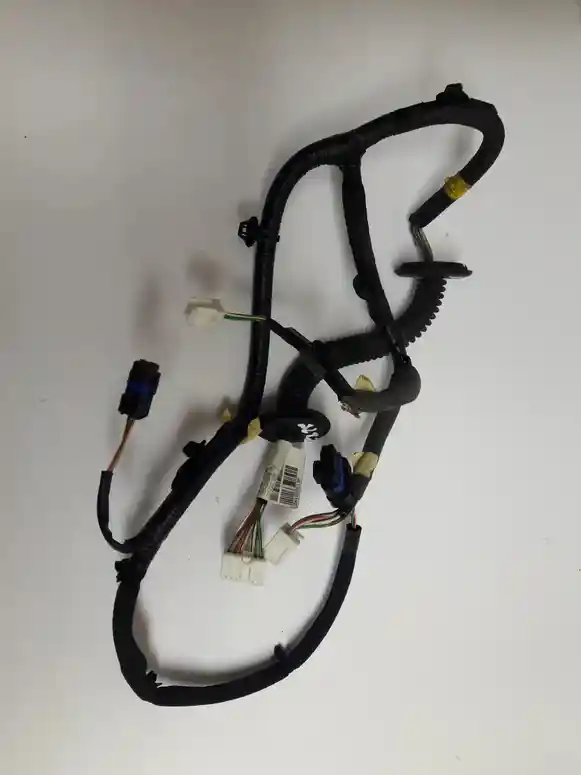

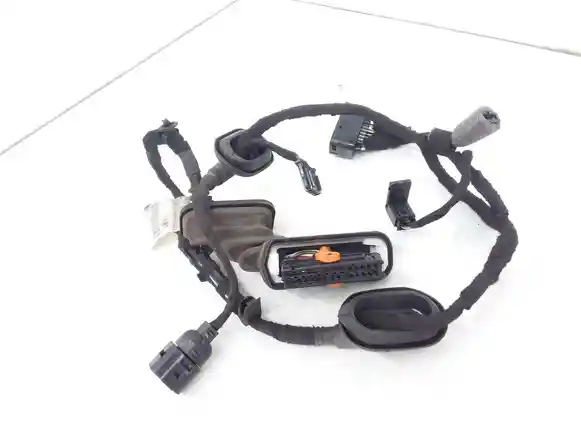

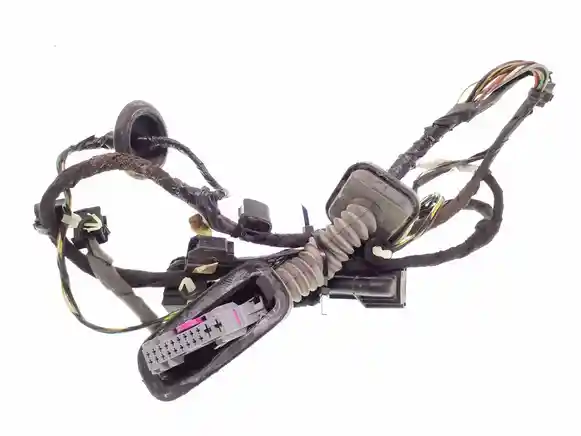

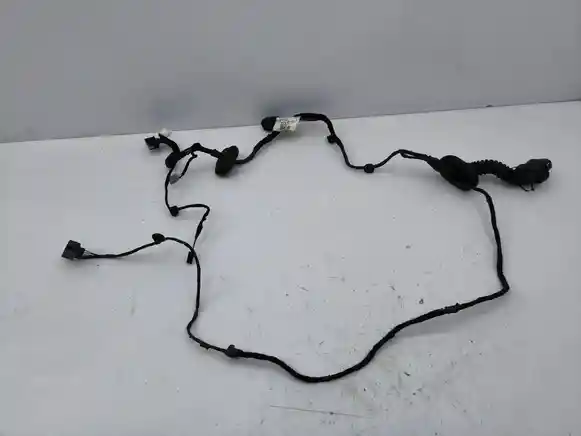

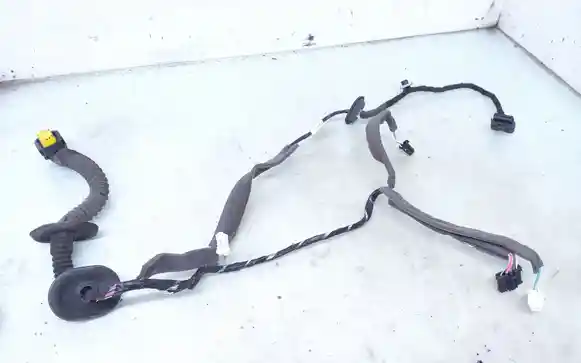

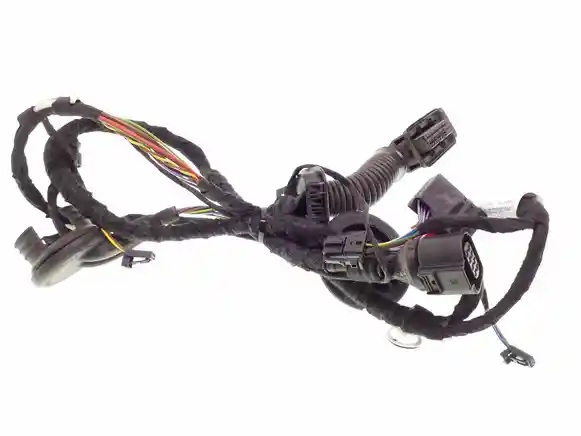

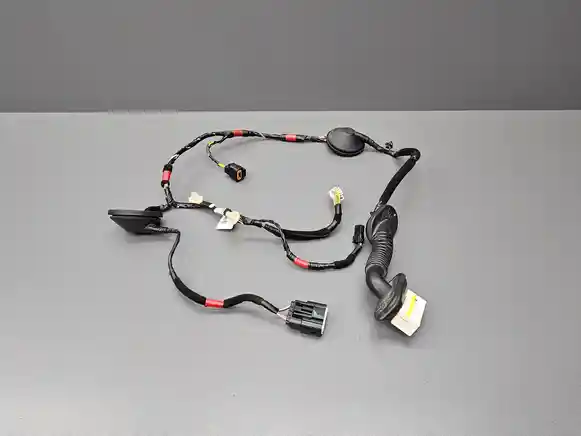

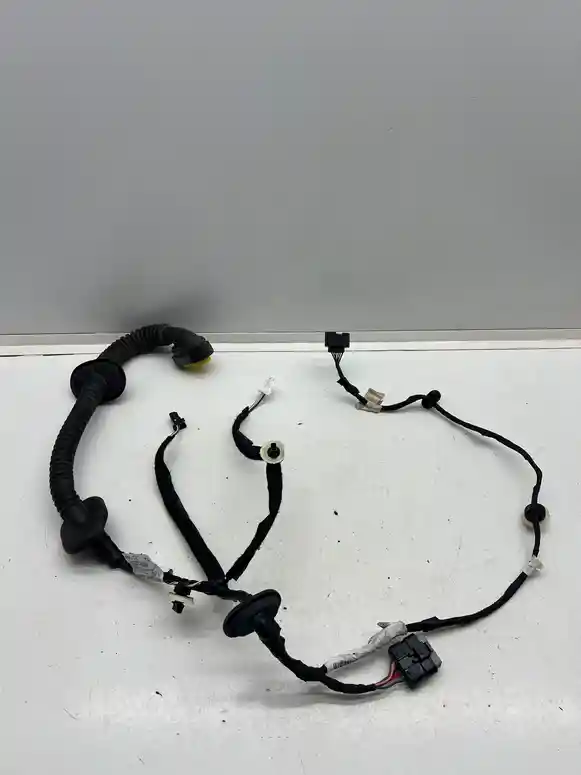

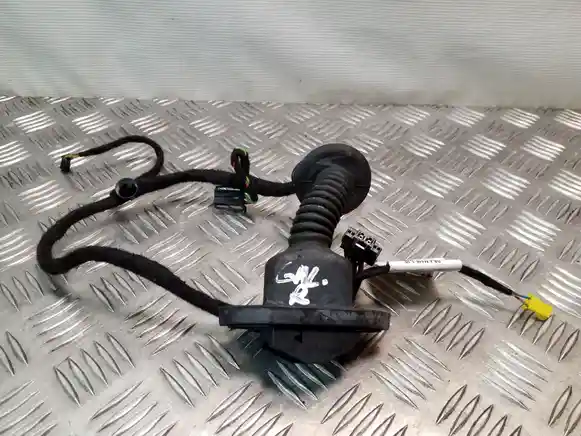

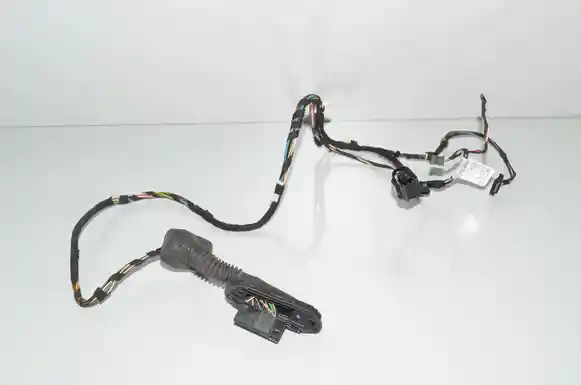

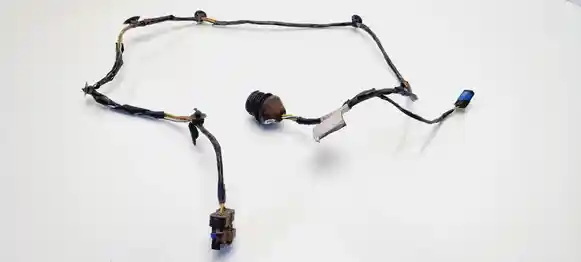

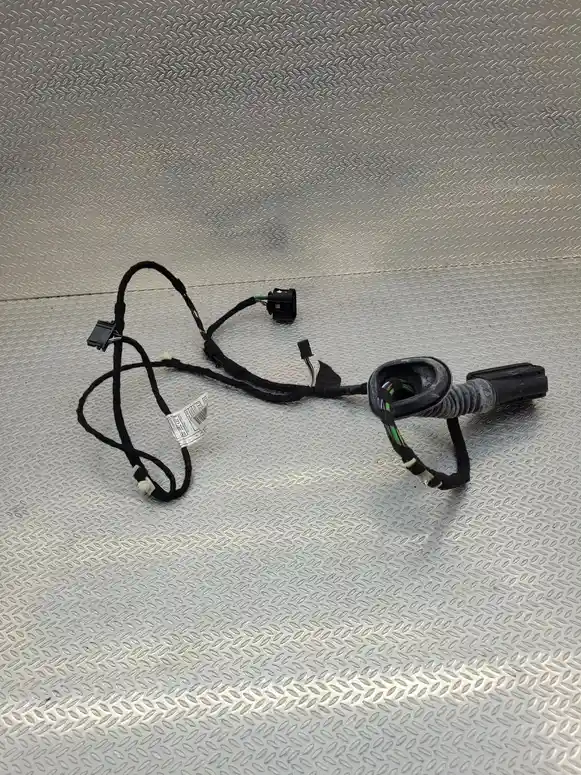

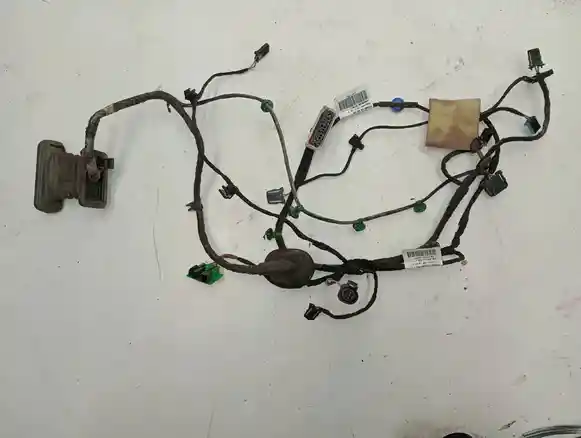

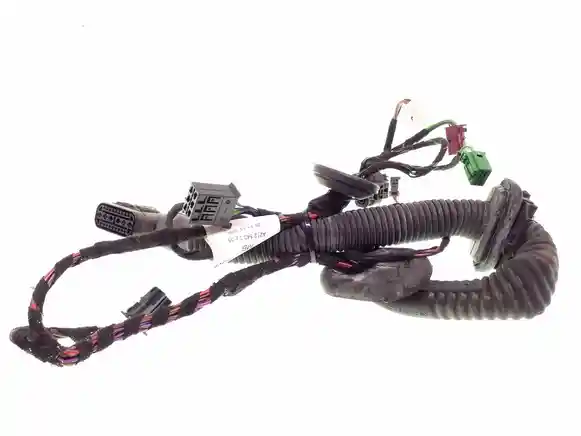

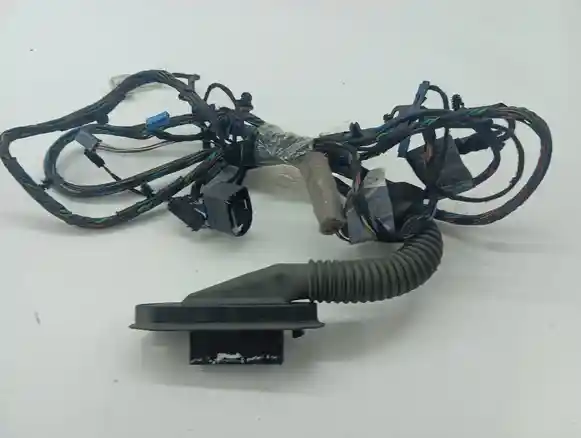

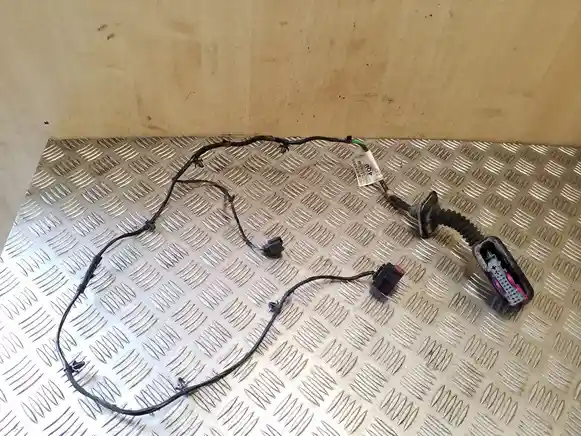

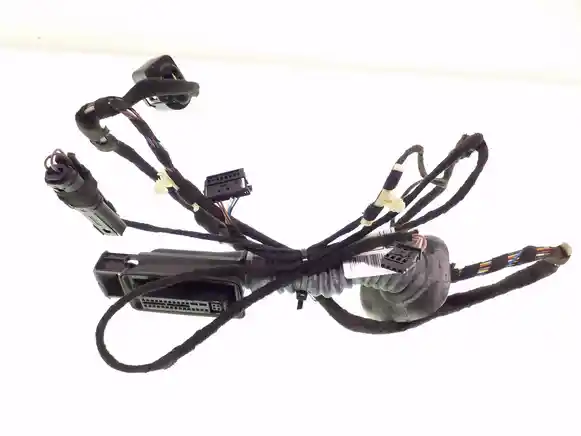

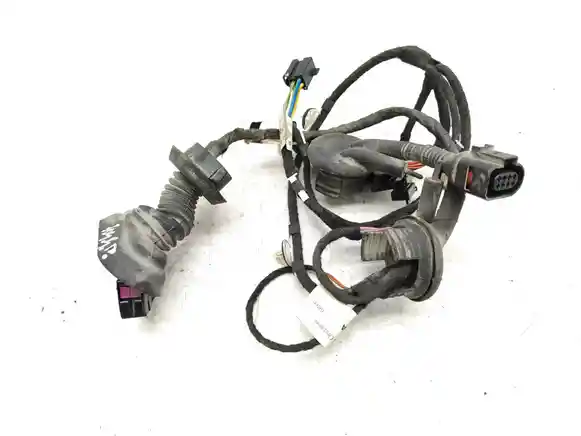

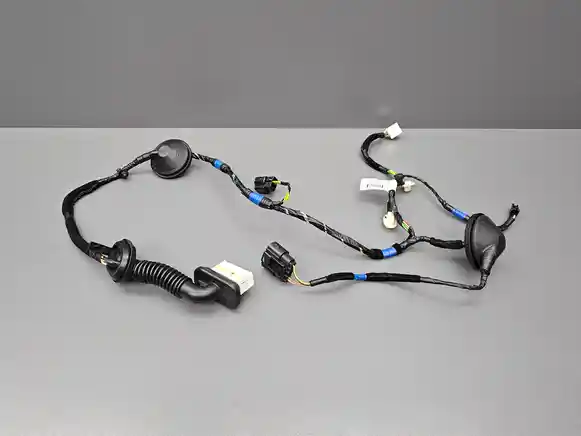

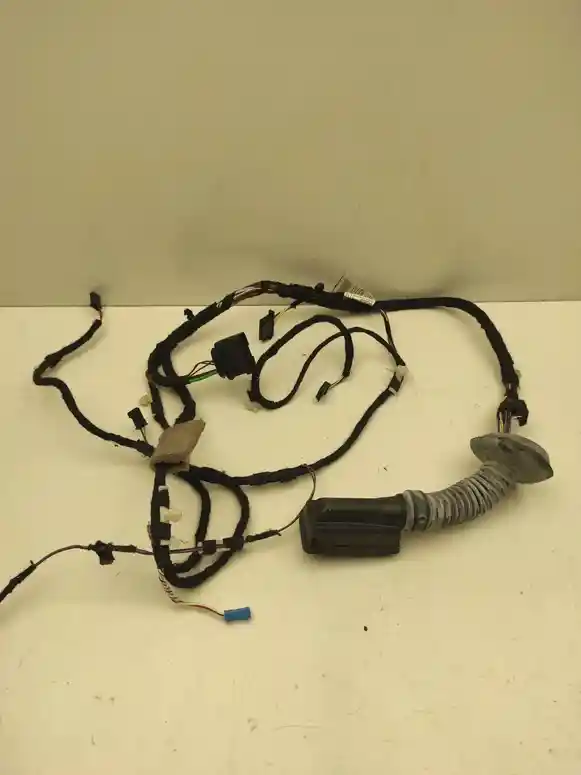

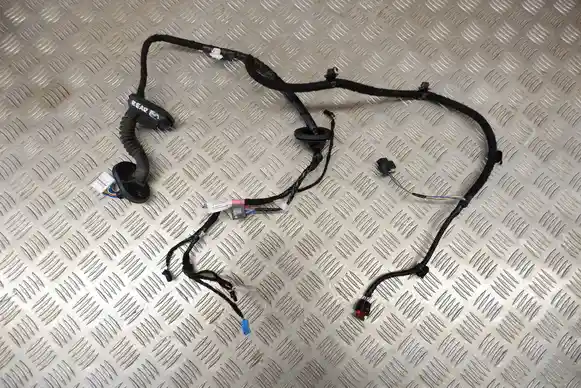

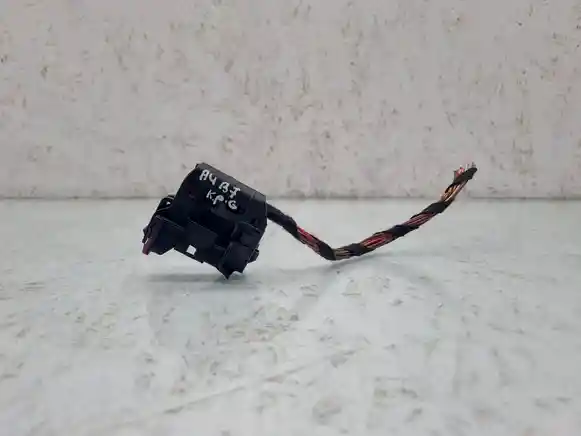

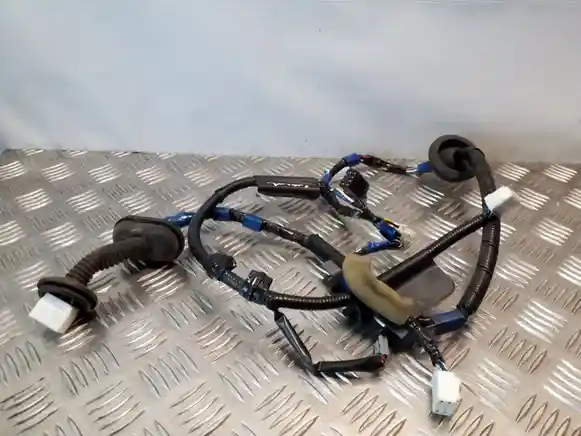

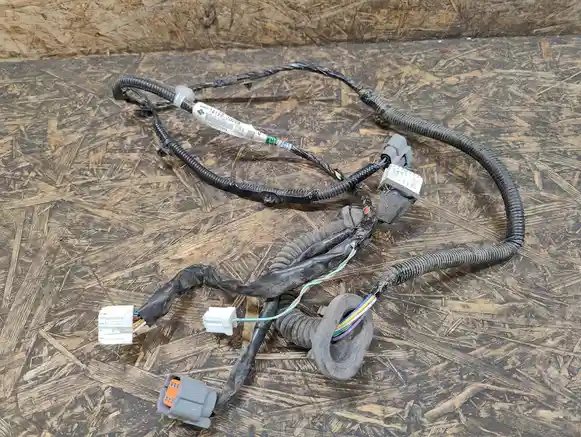

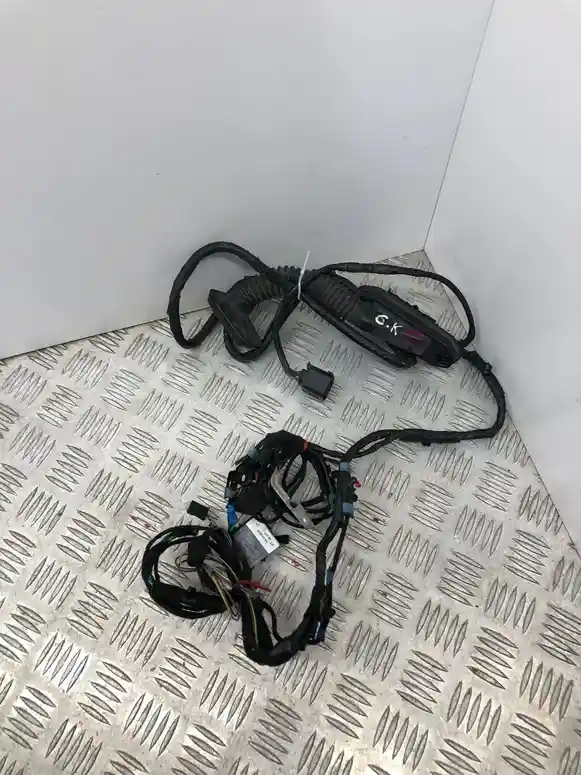

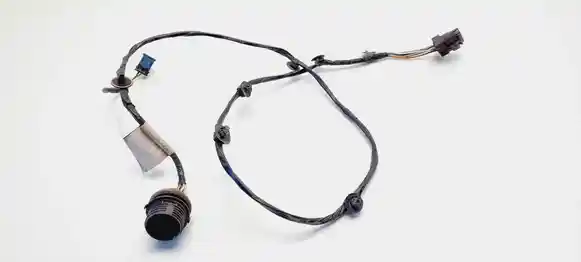

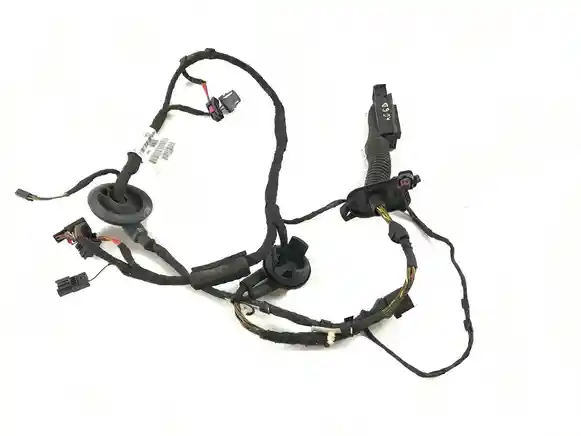

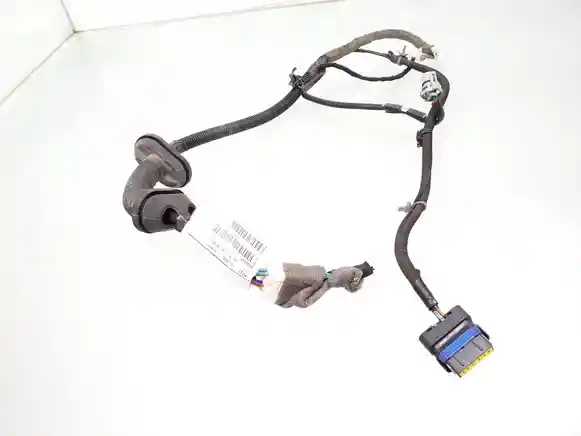

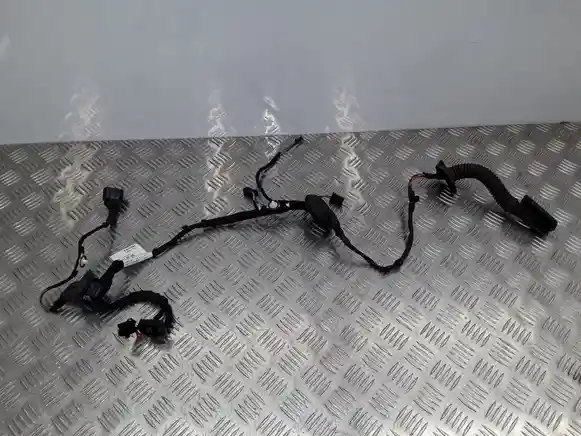

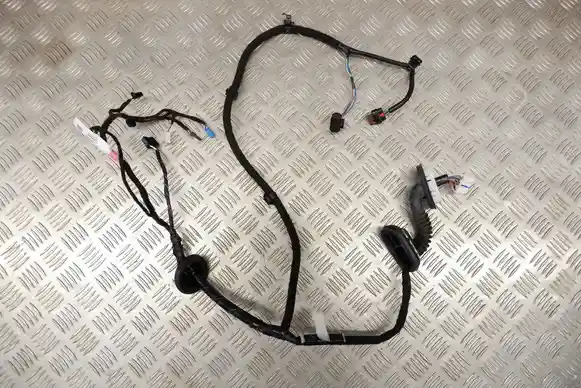

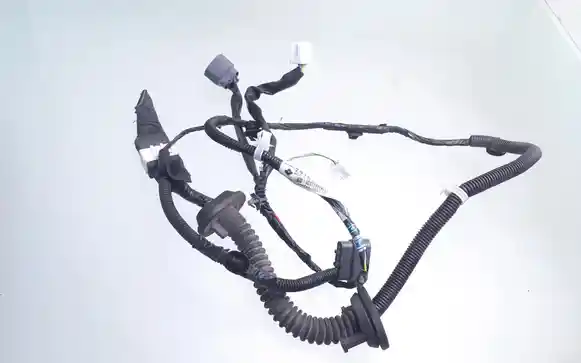

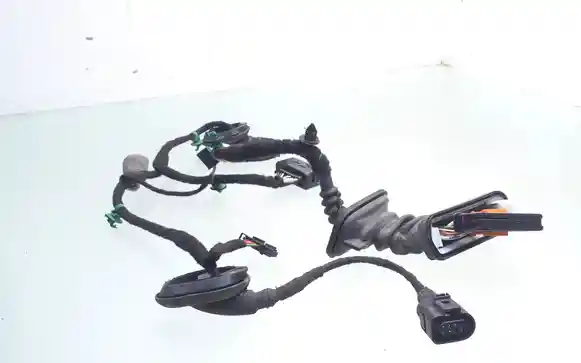

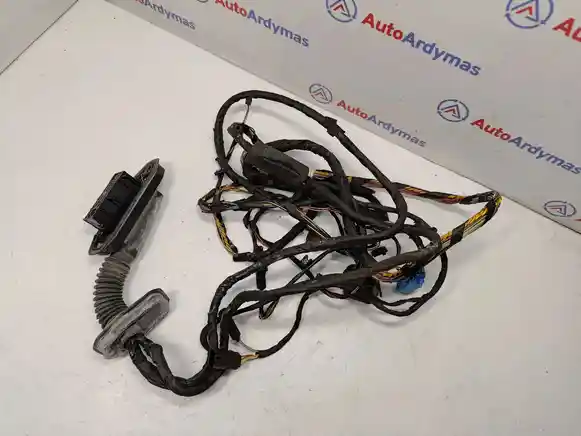

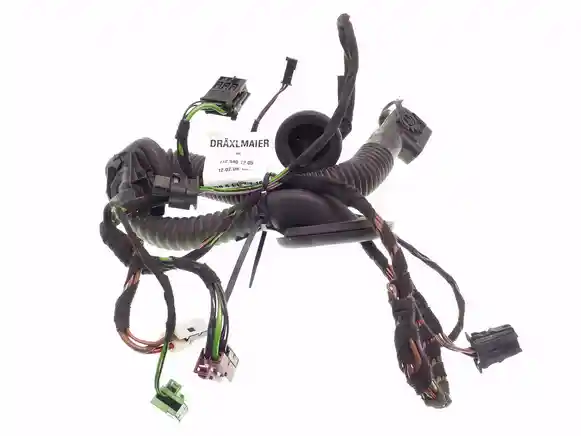

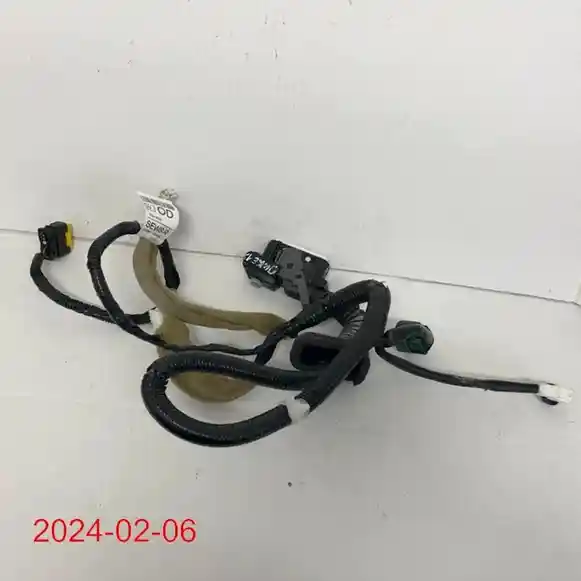

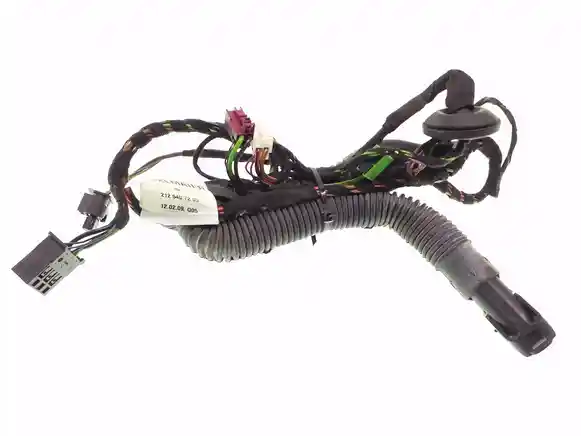

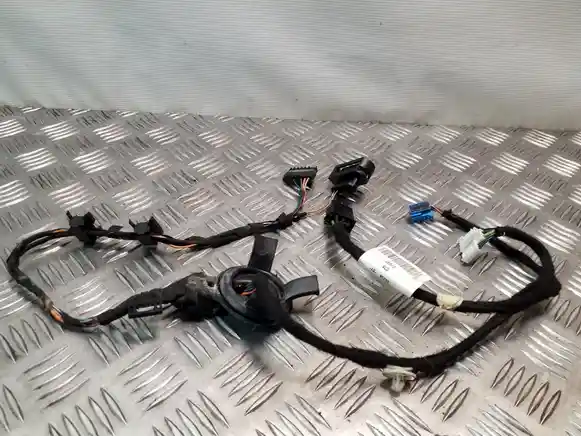

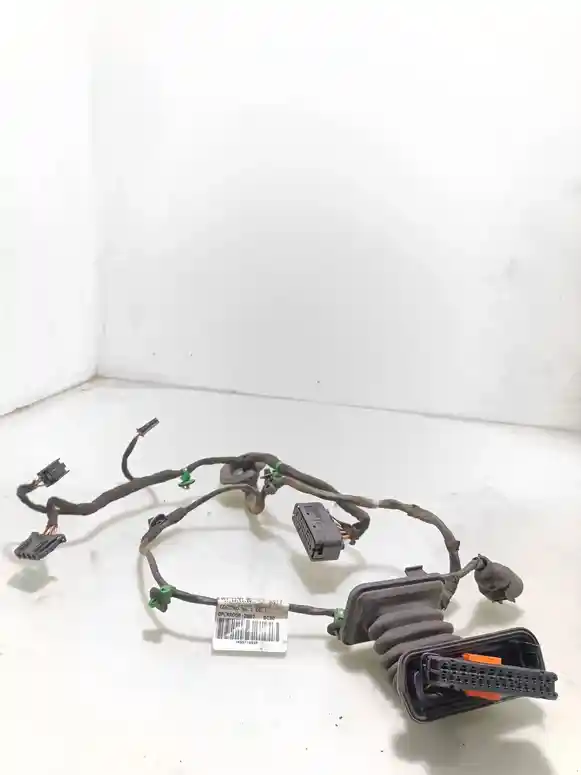

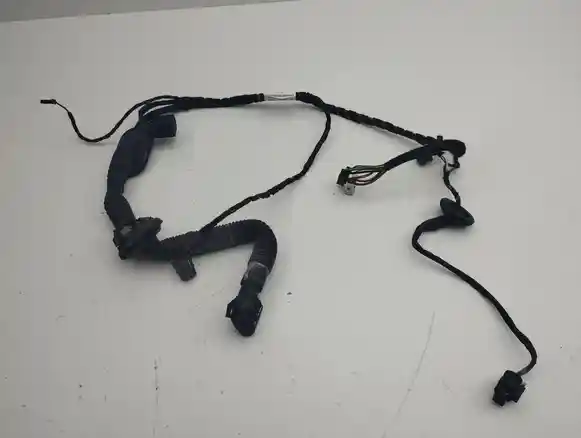

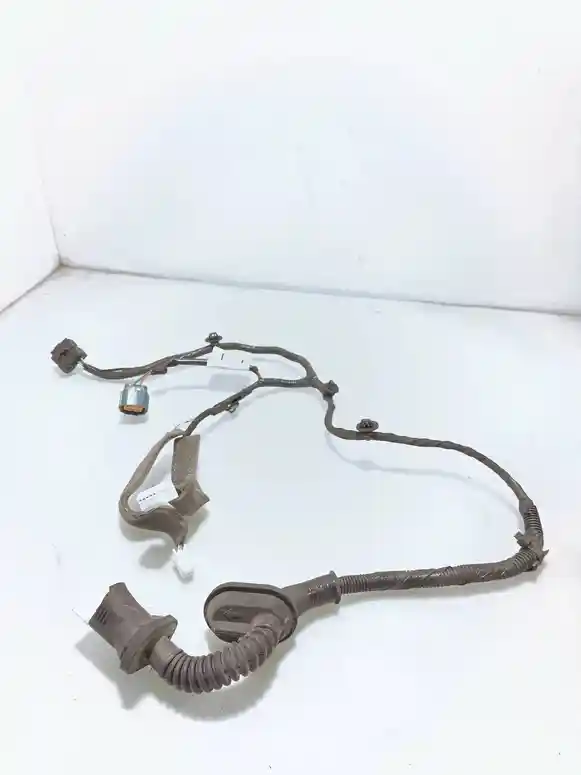

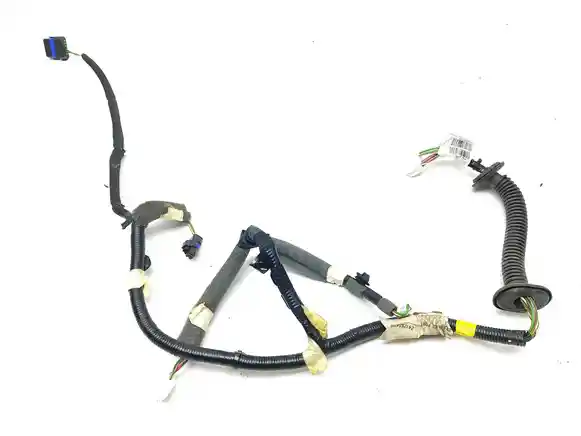

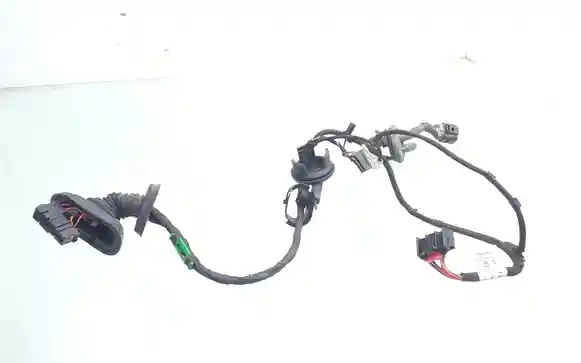

В категории представлены оригинальные жгуты проводов задних боковых дверей б/у с разъёмами и ответвлениями. Это не проводка передней двери, не жгут крышки багажника и не общая электропроводка кузова.

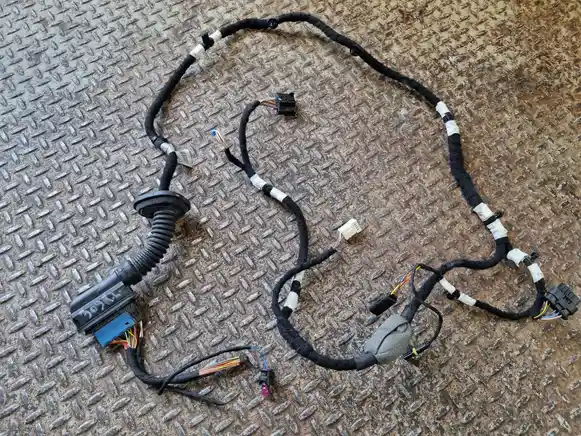

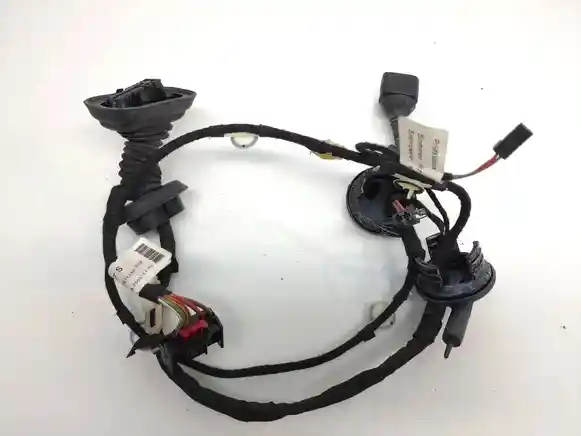

Дверной жгут объединяет несколько электрических цепей в защитной оболочке. В его состав входят провода различного сечения, соединительные колодки, ответвления к оборудованию и элементы крепления.
Проводка выпускается отдельно для левой и правой задней двери. Различия также связаны с наличием электрического стеклоподъёмника, акустической системы, подсветки, электронного замка и других опций. В некоторых исполнениях предусмотрено подключение отдельного дверного блока управления.
OEM-номер позволяет определить заводское исполнение жгута и его применяемость. Даже у автомобилей одного поколения дверная электропроводка может отличаться количеством контактов и назначением отдельных цепей.
При поиске необходимо учитывать полный номер детали, включая буквенные обозначения и возможные заводские замены. Дополнительную информацию можно найти в разделе OEM-коды автозапчастей.
Основной жгут размещается за внутренней обшивкой задней боковой двери. Его ответвления проходят к замку, стеклоподъёмнику, динамику и другим электрическим компонентам.

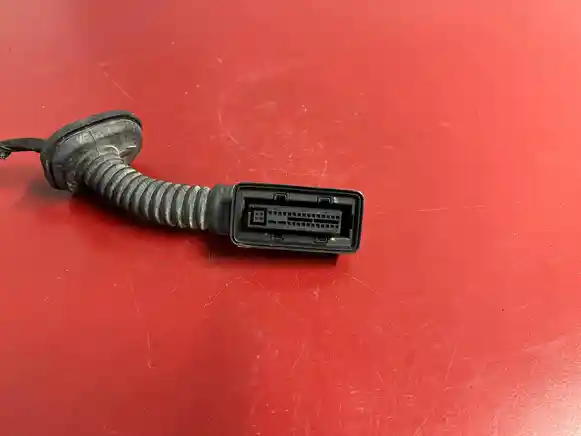

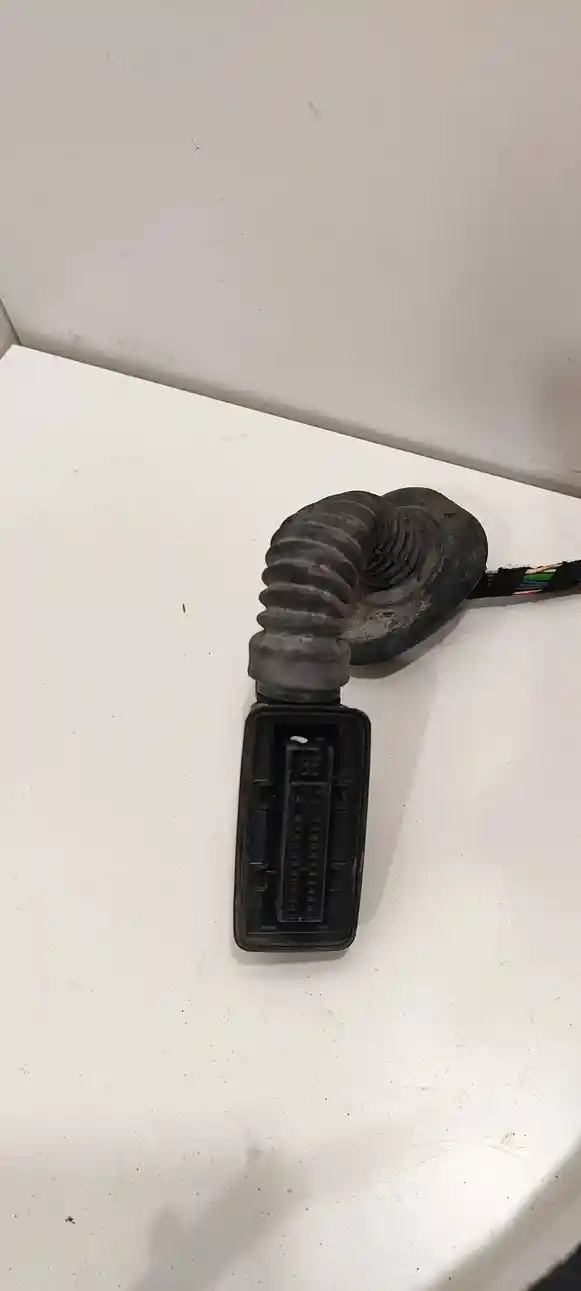

Соединение с кузовной электросистемой выполняется через разъём в зоне дверного проёма. Провода между дверью и стойкой кузова обычно защищены гибким резиновым чехлом, позволяющим открывать и закрывать дверь без натяжения жгута.
У использованного жгута важно оценить целостность изоляции, сохранность разъёмов и отсутствие следов перегрева. Особого внимания заслуживают места выхода проводов из общей оболочки, где возможны надломы и повреждения.
Следы штатной эксплуатации на защитной ленте допустимы. Однако оголённые жилы, коррозия контактов, обрезанные соединители и некачественные ремонтные скрутки могут существенно снизить надёжность детали.
О возможной неисправности жгута свидетельствуют перебои в работе заднего стеклоподъёмника, отказ центрального замка, отсутствие звука в дверном динамике или нестабильная работа подсветки.
Характерный признак повреждения в переходе между кузовом и дверью — изменение работы оборудования при открывании или закрывании двери. При нарушении электрической связи также могут появляться диагностические ошибки соответствующих систем.
1. Уточните сторону установки: левую или правую заднюю дверь.
2. Сравните главный разъём со стороны кузова с установленным на автомобиле.
3. Проверьте количество ответвлений и форму соединителей дверного оборудования.
4. Осмотрите гибкие участки жгута на наличие переломов и повреждений изоляции.
5. Убедитесь в отсутствии зелёного налёта, оплавления и деформированных контактов.
6. Сопоставьте длину проводов, крепления и расположение соединительных колодок.
Важно: совпадение внешнего вида разъёмов не подтверждает одинаковую распиновку. Электрическую совместимость необходимо проверять отдельно.
Полная замена жгута целесообразна при множественных обрывах проводников, значительном повреждении изоляции, разрушении соединительных колодок или распространённой коррозии контактов.
Если обнаружен один локальный дефект, возможен профессиональный ремонт соответствующего участка. При повторных неисправностях или большом количестве прежних соединений установка исправной штатной проводки часто оказывается более практичным решением.
Комплектация конкретной детали может включать основной кабельный жгут, электрические разъёмы, штатные фиксаторы и защитный переходный чехол. Некоторые элементы могут отсутствовать, если они остались на автомобиле при демонтаже.
Дверной замок, электродвигатель стеклоподъёмника, динамик и электронные модули обычно продаются отдельно. Фактическую комплектацию следует уточнять по карточке товара и фотографиям.
При сравнении двух деталей важны схема ответвлений, количество контактов в каждом разъёме, расположение точек крепления и общая длина проводки. Особое значение имеет соответствие главного соединителя, через который дверь подключается к кузову.
Необходимо также проверить наличие проводов для всех штатных функций. Например, жгут для двери с механическим стеклоподъёмником может не иметь электрических цепей, необходимых для установки электропривода.
Подходящая проводка определяется поколением и годом выпуска автомобиля, стороной установки, типом дверного оборудования и заводской электрической конфигурацией.
Для точного подбора рекомендуется использовать VIN автомобиля, OEM-номер оригинального жгута и фотографии имеющихся соединителей. Совпадения только марки и модели недостаточно для подтверждения совместимости.
На Aldym.kz можно подобрать оригинальную проводку задней двери б/у по характеристикам автомобиля и заводскому номеру. Предусмотрена гарантия 14 дней и доставка по Казахстану.
При диагностике дверной электросистемы дополнительно проверяют выключатели, механизм стеклоподъёмника, электрическую часть замка, динамик и соответствующие управляющие модули. Исправность этих компонентов помогает определить источник неисправности.
Проводка задней боковой двери предназначена для подключения замка, стеклоподъёмника и другого оборудования пассажирской двери. Её конструкция соответствует расположению этих устройств внутри боковой части кузова.
Жгут крышки багажника обслуживает другие цепи: освещение номерного знака, привод замка, стеклоочиститель, камеру или дополнительные фонари в зависимости от конструкции автомобиля. Эти детали относятся к разным узлам и не являются взаимозаменяемыми.
Перед демонтажем отключают питание автомобиля в соответствии с требованиями производителя, снимают дверную обшивку и освобождают жгут от креплений. Новую проводку прокладывают по штатному маршруту, не допуская её контакта с подвижными частями стеклоподъёмника.
После подключения необходимо проверить правильность установки защитного чехла, фиксацию разъёмов и работу всех дверных функций. Если конструкцией предусмотрены электронные модули, после ремонта может потребоваться диагностика или инициализация отдельных механизмов.
Она соединяет электрические устройства задней боковой двери с питанием и электронными системами автомобиля.
Причиной может быть обрыв провода, повреждение разъёма, неисправность кнопки или самого электропривода. Для определения дефекта требуется диагностика.
Обычно нет. Стороны могут отличаться длиной проводов, расположением соединителей и заводскими номерами.
