Проводка двигателя — система электрических проводов и разъёмов, обеспечивающая соединение датчиков, исполнительных механизмов и электронных блоков управления силовым агрегатом. Через моторный жгут передаются сигналы управления, данные датчиков и электрическое питание различных компонентов двигателя.

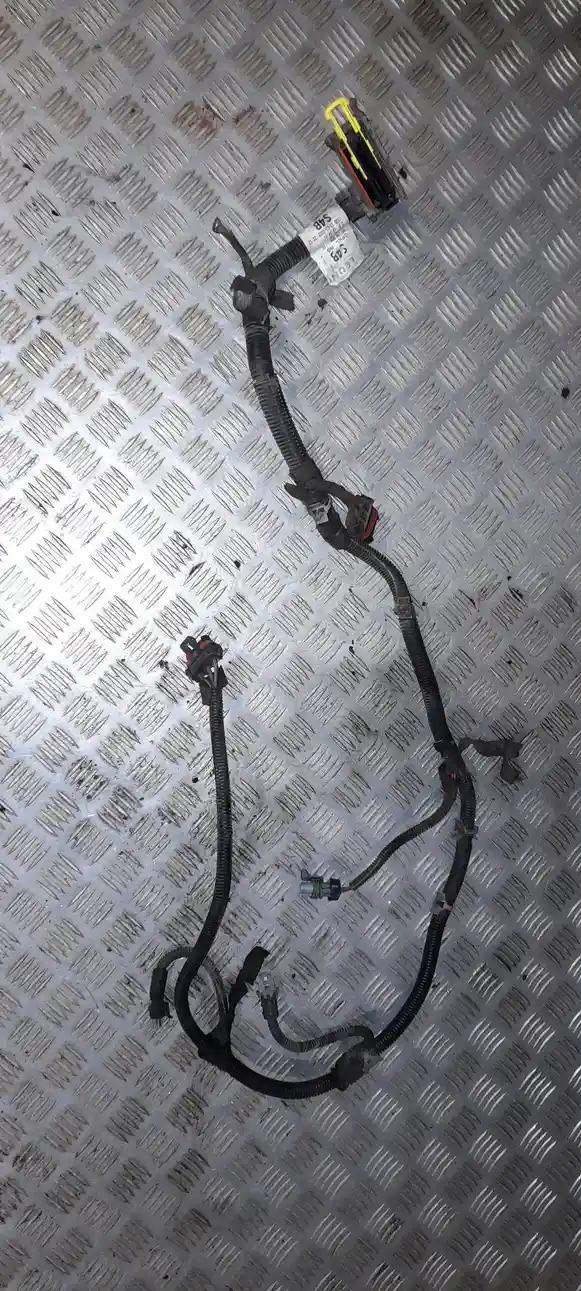

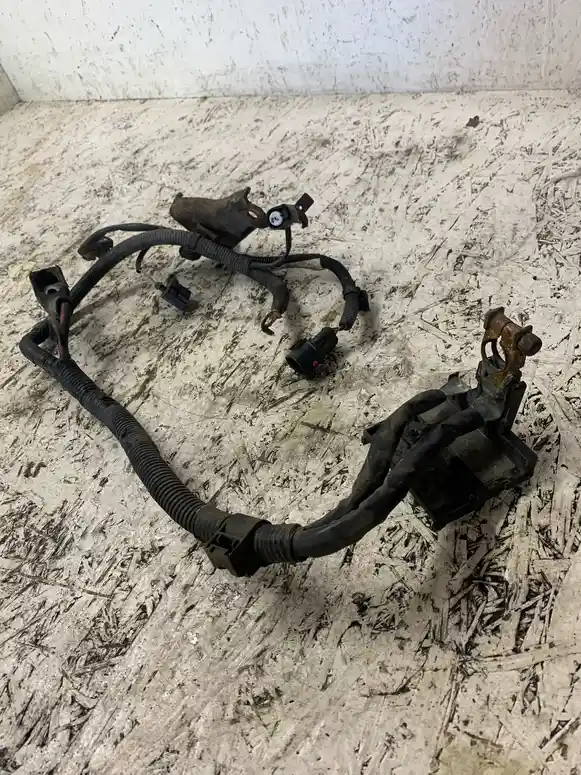

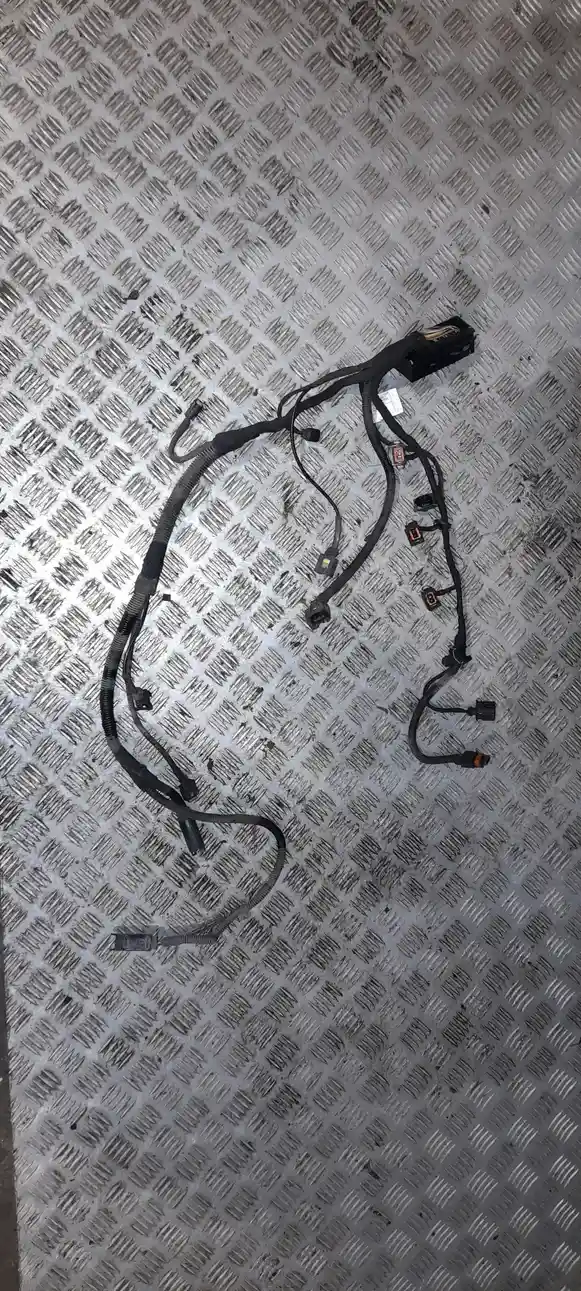

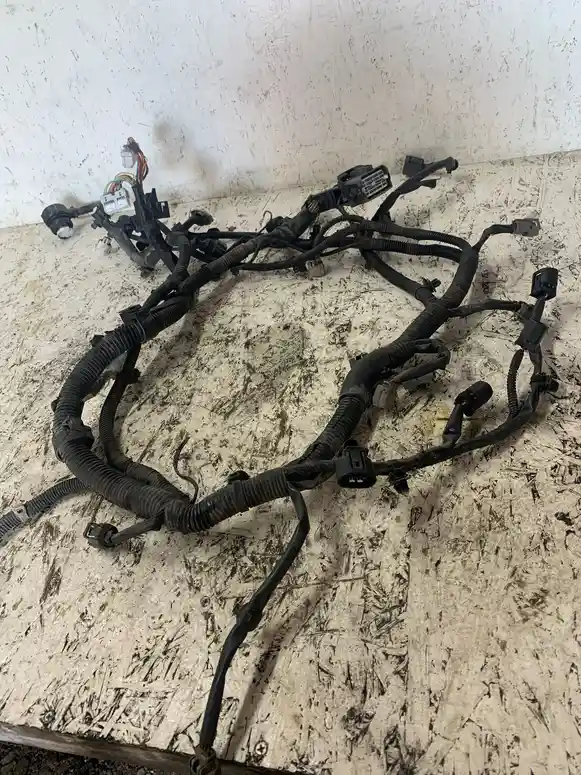

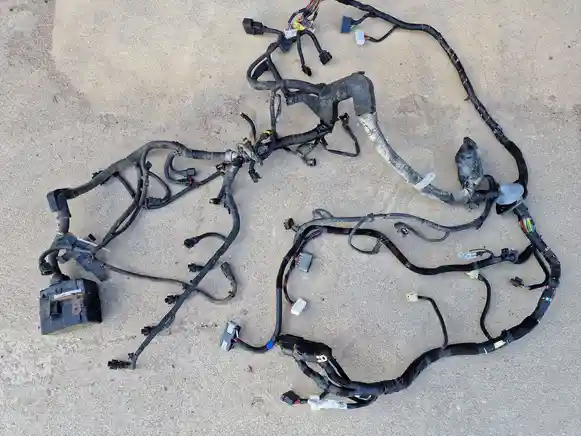

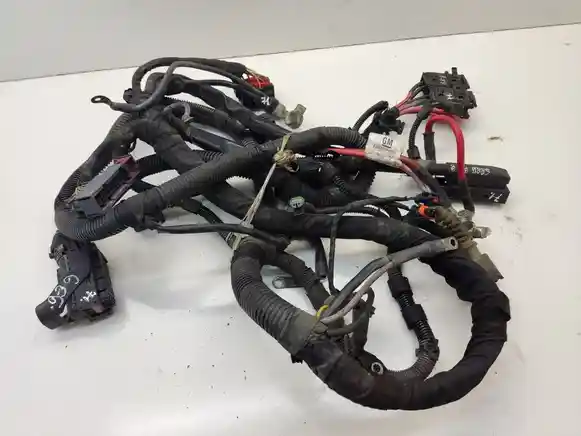

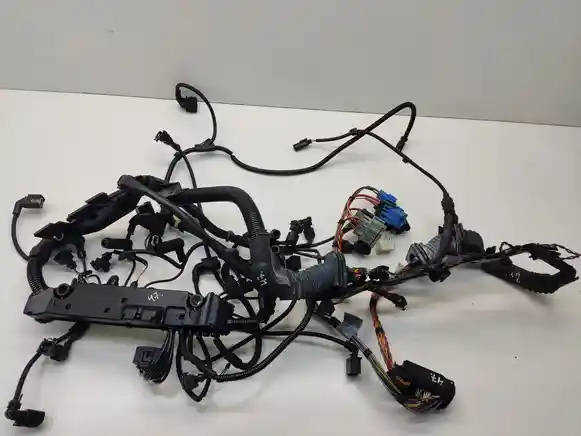

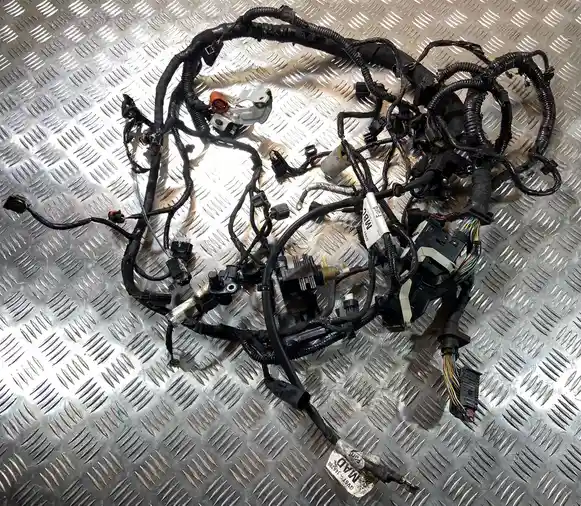

В категории представлены оригинальные жгуты проводки двигателя б/у для бензиновых и дизельных автомобилей. В зависимости от конструкции это может быть основной моторный жгут, отдельная секция проводки двигателя или комплект соединённых кабелей с разъёмами. При подборе учитывают OEM-номер, код двигателя, комплектацию автомобиля и конфигурацию электрических соединений.
Моторная проводка состоит из нескольких групп электрических проводников, объединённых в жгуты и защищённых изоляцией, гофрированными трубками или термостойкими оболочками. На концах ответвлений расположены разъёмы для подключения датчиков, клапанов, исполнительных механизмов и других элементов силового агрегата.
Конструкция зависит от двигателя и расположения оборудования в моторном отсеке. Одни жгуты имеют множество ответвлений и общий многоконтактный разъём, другие разделены на отдельные секции. Встречаются варианты с дополнительными экранированными проводами, защитой от высокой температуры и штатными креплениями для прокладки вдоль двигателя.
Оригинальный номер позволяет определить заводское исполнение моторного жгута. Даже при одинаковой модели автомобиля проводка может различаться из-за типа двигателя, системы впрыска, экологического стандарта, установленного оборудования или изменений в производстве.
Проверить обозначение детали можно в разделе OEM-коды автозапчастей. Для подтверждения совместимости дополнительно используют VIN автомобиля и код двигателя. Если производитель заменил первоначальный номер новым, необходимо убедиться, что замена предусмотрена именно для нужной модификации.
Моторный жгут размещается в двигательном отсеке и проходит между основными электрическими компонентами силового агрегата. Его ответвления могут располагаться вдоль головки блока цилиндров, впускного коллектора, топливной системы и других узлов двигателя.
Для защиты от вибраций и механических повреждений проводка закрепляется на специальных держателях и направляющих. Отдельные участки проходят под декоративными крышками или рядом с элементами системы охлаждения. Точное расположение определяется конструкцией двигателя и схемой прокладки, предусмотренной производителем.
Бывшая в эксплуатации проводка может иметь загрязнения, следы контакта со штатными креплениями и небольшие потёртости наружной защитной оболочки. Такие особенности допустимы, если основная изоляция проводников не повреждена, а разъёмы и контакты находятся в исправном состоянии.
Особое внимание уделяют участкам возле горячих деталей двигателя, местам изгибов и соединениям проводов с разъёмами. Оплавленная изоляция, оголённые жилы, сильная коррозия контактов, разрушенные корпуса штекеров и многочисленные нештатные соединения могут свидетельствовать о необходимости ремонта или замены жгута.
Повреждение моторной проводки может вызывать нестабильную работу двигателя, затруднённый запуск, потерю мощности, периодическое отключение отдельных систем и появление предупреждений на панели приборов. Характер симптомов зависит от того, какая именно электрическая цепь нарушена.
При обрыве или коротком замыкании проводов могут регистрироваться ошибки датчиков, исполнительных механизмов и связи с электронными блоками. Если неисправность проявляется только при вибрации, изменении температуры или движении жгута, причиной иногда становится повреждённый проводник либо ненадёжный контакт в разъёме.
1. Осмотрите весь жгут на наличие повреждений изоляции, оплавленных участков и следов механического воздействия.
2. Проверьте корпуса электрических разъёмов. На них не должно быть трещин, сломанных фиксаторов и деформированных контактных гнёзд.
3. Оцените состояние контактов. Следы сильного окисления, перегрева и попадания влаги внутрь соединений требуют дополнительной проверки.
4. Сравните количество ответвлений и расположение штекеров с оригинальным жгутом автомобиля.
5. Убедитесь, что отсутствуют обрезанные провода, неизвестные соединения и участки с нештатной перемоткой, происхождение которых невозможно установить.
6. При наличии технической возможности проверьте целостность необходимых цепей и отсутствие коротких замыканий по электрической схеме конкретного двигателя.
Важно: внешний осмотр не позволяет гарантировать исправность всех электрических цепей. Полноценная проверка требует соответствующей схемы подключения и диагностического оборудования.
Замена моторного жгута необходима при серьёзном повреждении нескольких электрических цепей, разрушении изоляции, последствиях перегрева или коррозии большого количества контактов. Установка другого жгута также может потребоваться после механического повреждения проводки при ремонте двигателя или аварии.
Если дефект ограничен одним доступным проводом или разъёмом, иногда возможен локальный ремонт по технологии производителя. Однако при многочисленных повреждениях, нарушении экранирования специальных цепей или сомнительном состоянии соединений замена соответствующей секции часто оказывается более надёжным решением.
В зависимости от исполнения в комплект могут входить основной моторный жгут, соединительные ответвления, электрические разъёмы, защитные гофры, фиксаторы и отдельные штатные крепления. Некоторые детали поставляются в виде самостоятельной секции, другие представляют собой крупный многокомпонентный жгут.
Датчики, электронные блоки управления, катушки зажигания, форсунки и прочие подключаемые устройства не считаются обязательной частью проводки. Фактическую комплектацию следует уточнять по фотографиям и описанию конкретной позиции, особенно если для установки необходимы дополнительные переходные соединения или держатели.
В первую очередь сравнивают OEM-номер, код двигателя, расположение основных разъёмов и количество электрических ответвлений. Важны длина отдельных участков, направление прокладки, типы штекеров и точки крепления к двигателю.
Необходимо учитывать и электрические различия. Внешне похожие жгуты могут иметь другую распиновку, дополнительные цепи или иное назначение контактов. Поэтому проводка от другой модификации двигателя не должна устанавливаться без подтверждения совместимости по заводской документации.
Совместимость зависит не только от марки, модели и года выпуска, но и от конкретного двигателя, системы управления, установленного электрооборудования и производственной версии автомобиля. Различия возможны между машинами одного поколения, даже если рабочий объём двигателей совпадает.
Для точного подбора используют VIN, код двигателя и оригинальный номер проводки. Если жгут снят с автомобиля другой комплектации, необходимо проверить наличие всех требуемых соединений и соответствие электрической схеме устанавливаемого двигателя.
На Aldym.kz можно подобрать оригинальную проводку двигателя б/у по параметрам автомобиля и OEM-номеру. Предусмотрены гарантия 14 дней и доставка по Казахстану.
Моторная проводка соединяет различные элементы системы управления силовым агрегатом. При поиске причины электрической неисправности может потребоваться проверка датчиков, катушек зажигания, проводки форсунок, реле, блоков управления и соединений с массой автомобиля.
Проводка двигателя охватывает электрические соединения нескольких систем силового агрегата. В её состав могут входить цепи датчиков температуры, давления, положения валов, исполнительных клапанов и других компонентов, предусмотренных конструкцией двигателя.
Проводка топливных форсунок предназначена для подключения форсунок и может быть отдельной съёмной секцией. На некоторых двигателях она встроена в основной моторный жгут. Поэтому при неисправности цепи форсунки необходимо определить, продаётся ли нужный участок отдельно или требуется соответствующая часть общей проводки двигателя.
Перед заменой моторного жгута отключают электрическое питание автомобиля в соответствии с требованиями производителя. При демонтаже старой проводки рекомендуется зафиксировать расположение разъёмов, последовательность креплений и маршрут прокладки отдельных ответвлений.
При установке необходимо обеспечить правильную фиксацию жгута, защиту от нагретых поверхностей и отсутствие контакта с движущимися деталями. Все штекеры должны быть подключены к предназначенным для них компонентам. После монтажа выполняют диагностику электронных систем, проверяют отсутствие ошибок электрических цепей и контролируют работу двигателя.
Обычно это электрические провода, разъёмы, защитные оболочки и элементы крепления. Точный состав зависит от конструкции двигателя и комплектации конкретного жгута.
Да. Повреждение цепей питания, датчиков или исполнительных механизмов, необходимых для запуска, может приводить к затруднённому запуску или полному отсутствию запуска двигателя.
Не обязательно. Двигатели одинакового объёма могут иметь разные системы управления, датчики и электрические разъёмы. Совместимость необходимо подтверждать по OEM-номеру и техническим данным.
