Проводка стартера обеспечивает электрическое соединение стартера с аккумулятором и системой запуска двигателя, передавая силовой ток и управляющий сигнал на втягивающее реле.
При подборе важно учитывать схему подключения, количество и длину проводов, сечение силового кабеля, тип клемм и разъёмов, расположение креплений и ответвлений жгута.
Основным элементом является силовой кабель, по которому ток аккумулятора поступает к стартеру во время запуска двигателя. Из-за высокой нагрузки такой провод имеет большое сечение и надёжные металлические наконечники для болтового соединения.
Вторая часть системы — управляющая цепь втягивающего реле. В зависимости от автомобиля она может подключаться отдельным проводом или входить в общий моторный жгут. В составе конкретной проводки также встречаются защитные гофры, крепёжные клипсы и дополнительные ответвления.
Проводка стартера должна передавать большой пусковой ток с минимальными потерями и одновременно обеспечивать правильное управление втягивающим реле. Состояние силовой цепи напрямую влияет на скорость вращения стартера при запуске двигателя.
При команде на запуск управляющая цепь активирует втягивающее реле стартера. Оно вводит привод стартера в зацепление и замыкает силовые контакты, после чего большой ток аккумулятора поступает к электродвигателю стартера.
Сопротивление силовой цепи должно оставаться минимальным. Если контакт или кабель создаёт значительные потери, часть напряжения расходуется на этом участке, а стартер получает меньше энергии и вращает двигатель медленнее.
Осмотрите изоляцию кабеля по всей доступной длине, особенно около наконечников и мест изгиба. Не должно быть оплавленных участков, глубоких повреждений, оголённых жил или следов длительного контакта с горячими и вращающимися компонентами.
Силовые наконечники должны быть прочно соединены с кабелем, без сильной коррозии и следов перегрева. У управляющих разъёмов проверьте контакты, фиксаторы и состояние проводов непосредственно около корпуса разъёма.
Повышенное сопротивление силового кабеля может проявляться медленным вращением стартера при заряженном аккумуляторе, нестабильным запуском или заметным нагревом проблемного соединения после попытки запуска.
При повреждении управляющей цепи стартер может периодически не реагировать на команду запуска, хотя аккумулятор и сам силовой кабель остаются исправными. Полный обрыв силовой цепи способен привести к отсутствию вращения стартера.
1. Начните с аккумулятора. Перед выводом о неисправности проводки проверьте заряд и состояние батареи, поскольку просадка напряжения при запуске может быть вызвана самим аккумулятором.
2. Осмотрите силовые соединения. При выключенном зажигании проверьте клеммы аккумулятора, соединение кабеля со стартером и доступные точки распределения питания. Ослабленные или окисленные соединения создают дополнительное сопротивление.
3. Проверьте падение напряжения при запуске. Измерение на соответствующих участках силовой цепи под нагрузкой позволяет обнаружить сопротивление, которое обычная проверка целостности провода может не показать. Полученные значения сравнивают с требованиями конкретной системы.
4. Не забывайте о цепи массы. Ток стартера возвращается к аккумулятору через двигатель, кузов и соответствующие соединения массы. Неисправный массовый провод способен создавать те же симптомы, что и повреждённый плюсовой кабель.
5. При отсутствии срабатывания стартера управляющую цепь втягивающего реле проверяют по электрической схеме автомобиля. В современных системах команда запуска может проходить через реле и электронные блоки, поэтому отсутствие сигнала на стартере не обязательно означает повреждение самого провода.
Важно: силовая цепь стартера способна проводить очень большой ток. Не замыкайте силовые контакты инструментом и не проверяйте цепь случайным соединением выводов. Перед снятием стартера или силовой проводки отключите аккумулятор согласно процедуре производителя.
Замена требуется при повреждении токопроводящих жил, сильном перегреве кабеля, разрушении силового наконечника или множественных дефектах изоляции. Также замена оправдана при внутренней коррозии, создающей подтверждённое повышенное сопротивление силовой цепи.
Если проблема находится только в доступном наконечнике или отдельном участке управляющей проводки, возможность локального ремонта зависит от конструкции жгута и качества возможного восстановления.

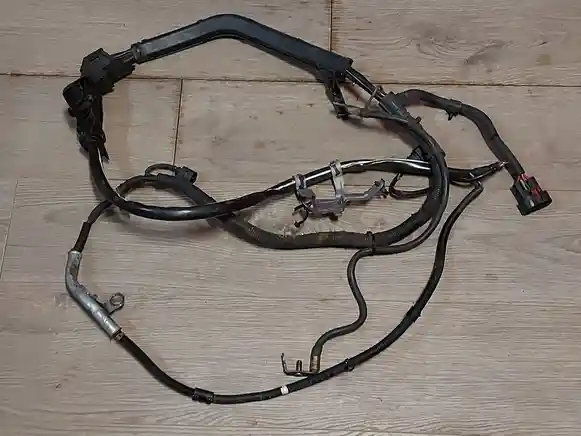

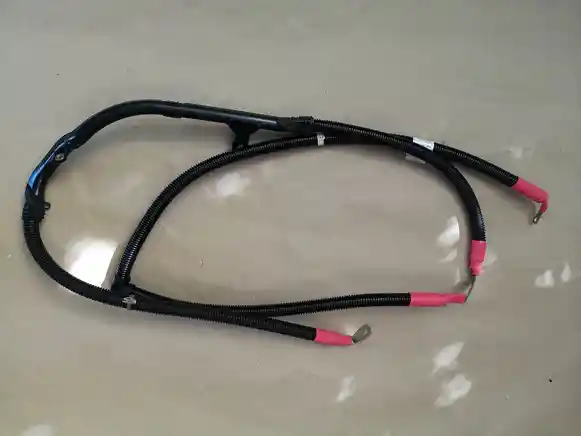

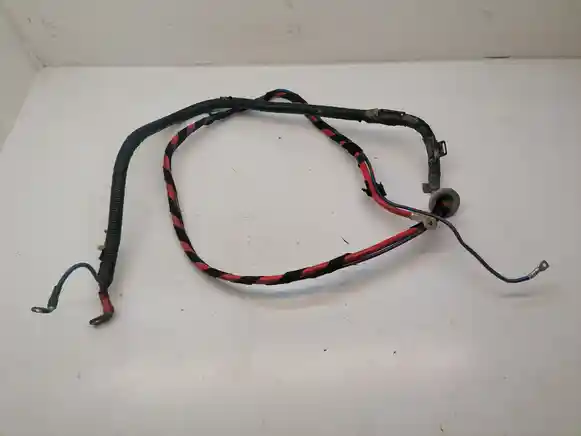

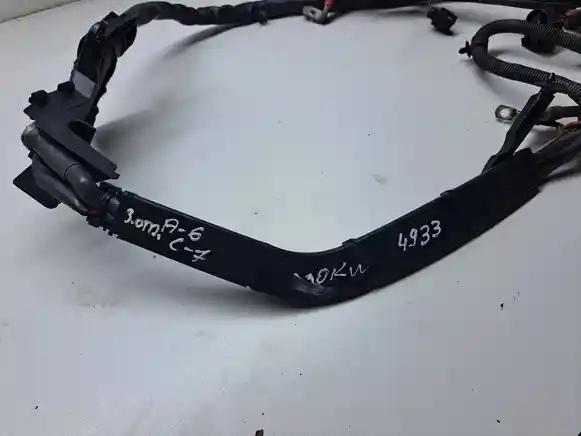

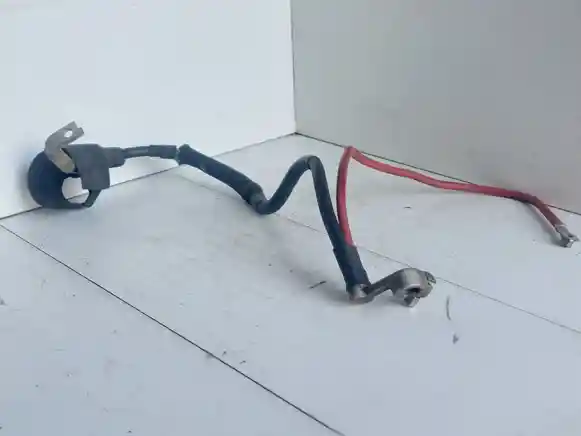

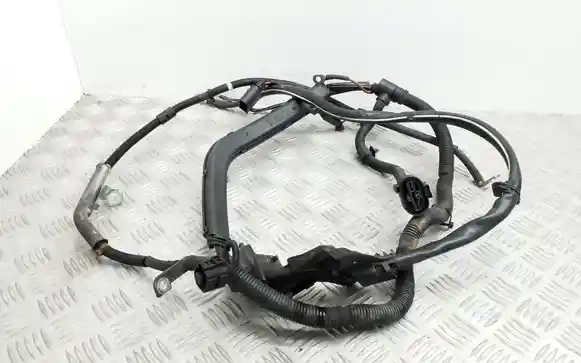

Товаром может быть отдельный силовой кабель стартера либо участок жгута с несколькими соединениями. Наконечники и штатные разъёмы являются частью конкретной проводки, тогда как крепёж, реле и другие элементы входят только при их фактическом наличии. Комплектацию следует проверять по фотографиям товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Определите, требуется отдельный силовой кабель или участок жгута. Сравните длину проводки, расположение ответвлений и конструкцию наконечников, чтобы кабель проходил по штатному маршруту без натяжения и контакта с горячими элементами.
Если присутствует управляющий провод стартера, отдельно сопоставьте его разъём и расположение относительно втягивающего реле.
Различия также встречаются в схеме распределения питания: на одних автомобилях силовой кабель идёт непосредственно от аккумулятора, на других проходит через дополнительные точки соединения или объединяется с другими силовыми цепями.
Закажите подходящую проводку стартера на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Работа пусковой цепи зависит от стартера, аккумулятора, силовой проводки и соединений массы. При отсутствии запуска также учитывают втягивающее реле, предохранители, реле запуска и электронные системы, разрешающие включение стартера.
Для вращения стартера недостаточно только исправного плюсового кабеля от аккумулятора. Электрическая цепь должна замкнуться обратно к отрицательной клемме батареи, и часть этого пути проходит через корпус стартера, двигатель и соединения массы.
Если массовый провод двигателя повреждён, окислен или плохо закреплён, его сопротивление увеличивается. Во время запуска через цепь проходит большой ток, поэтому даже сравнительно небольшое дополнительное сопротивление способно вызвать значительное падение напряжения.
В результате стартер может вращаться медленно даже при исправном плюсовом кабеле и заряженном аккумуляторе. Именно поэтому при диагностике пусковой системы полезно измерять падение напряжения как на положительной, так и на отрицательной стороне цепи.
У силового кабеля важно состояние медных жил непосредственно около обжатых наконечников. Влага способна проникать под изоляцию и вызывать внутреннюю коррозию, которая снаружи иногда проявляется лишь небольшим изменением цвета или налётом около соединения.
Следует учитывать и предыдущие ремонты. Дополнительные соединения, неправильно подобранные наконечники или уменьшение сечения кабеля способны увеличить сопротивление цепи, даже если проводка продолжает внешне выглядеть работоспособной.
Важно: обычная прозвонка подтверждает электрическую целостность цепи, но не всегда выявляет проблему, возникающую при большом пусковом токе. Состояние силовой проводки точнее оценивается с учётом падения напряжения под нагрузкой.
Проводка стартера обеспечивает передачу большого тока от аккумулятора во время запуска двигателя, тогда как силовая цепь генератора передаёт вырабатываемую генератором энергию в бортовую сеть и к аккумулятору. На некоторых автомобилях отдельные участки этих цепей могут быть объединены.
Да. Повышенное сопротивление кабеля или его соединений уменьшает напряжение непосредственно на стартере под нагрузкой. Поэтому медленное вращение не всегда означает неисправность самого стартера.
Периодическая неисправность может быть связана с внутренним повреждением кабеля, плохим контактом наконечника или управляющего разъёма. Однако аналогичный симптом дают втягивающее реле, сам стартер и цепь управления запуском, поэтому требуется диагностика всей системы.
