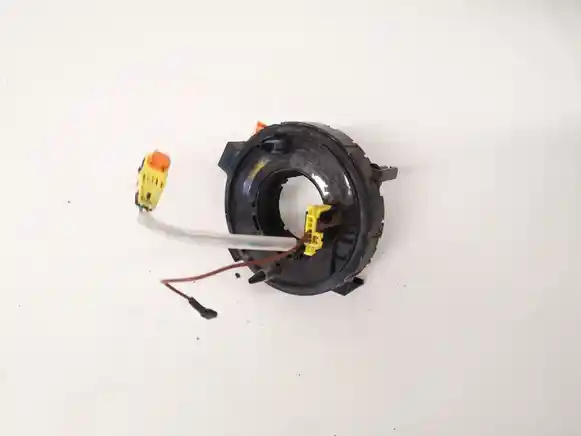

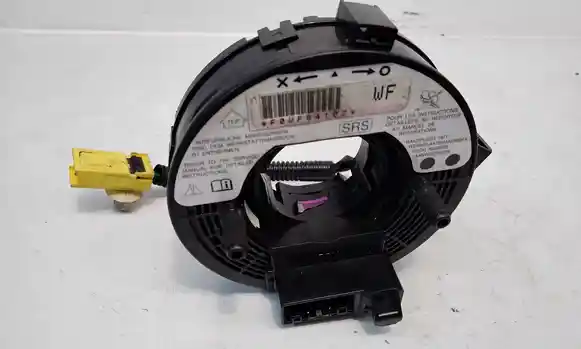

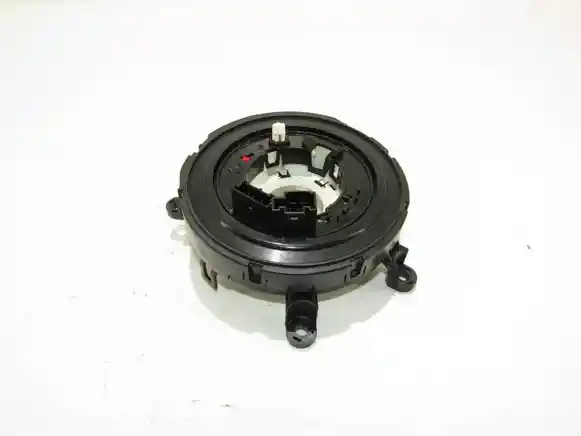

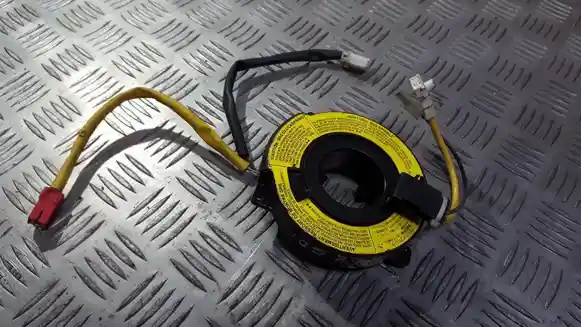

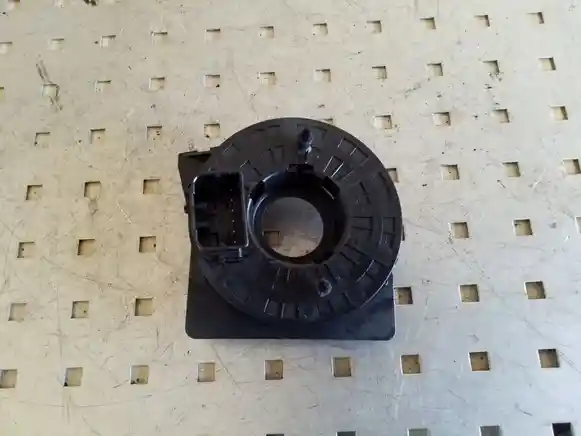

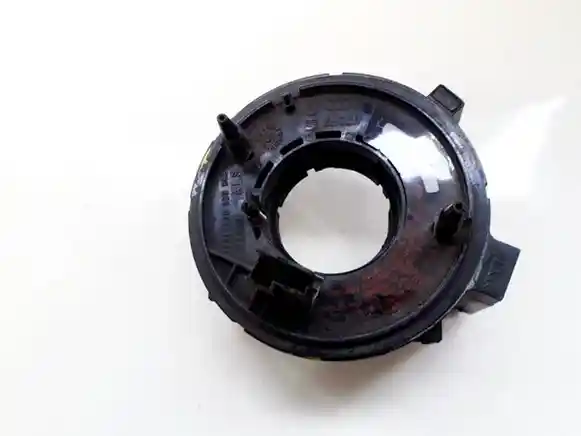

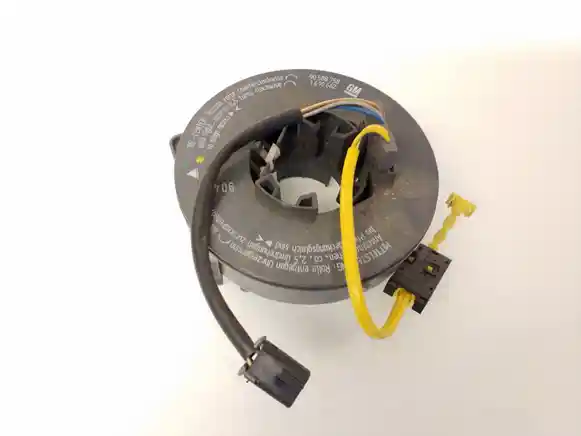

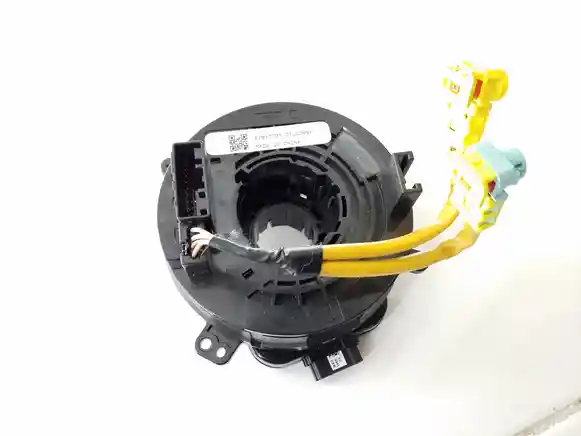

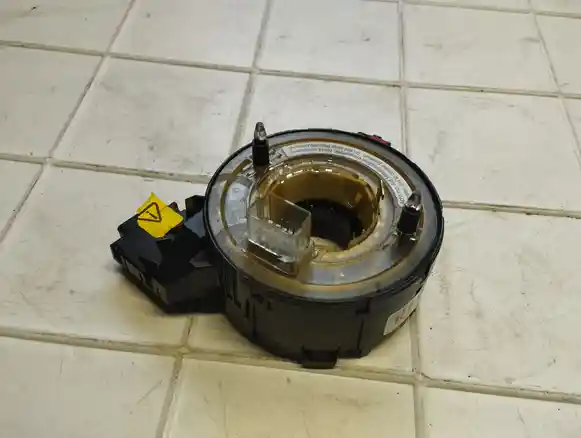

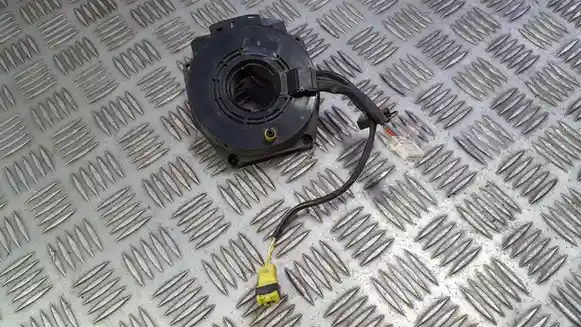

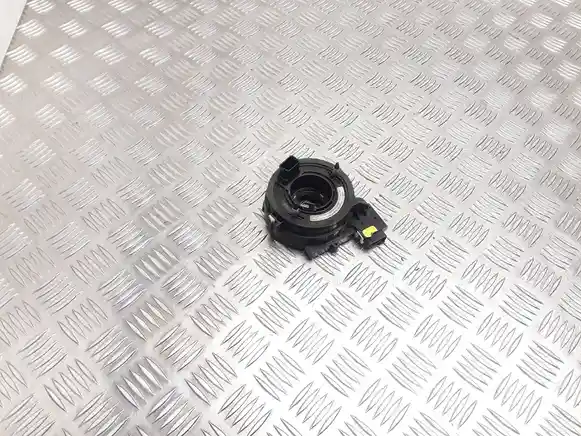

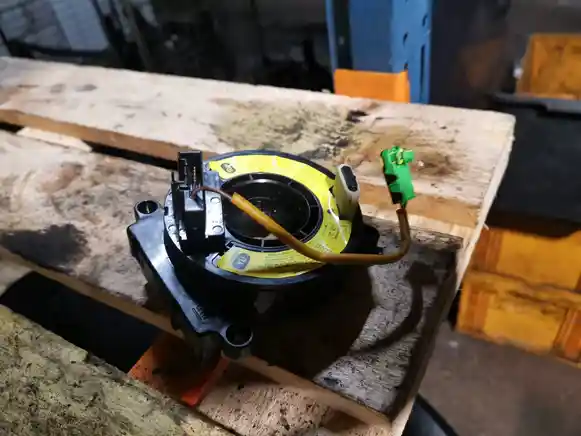

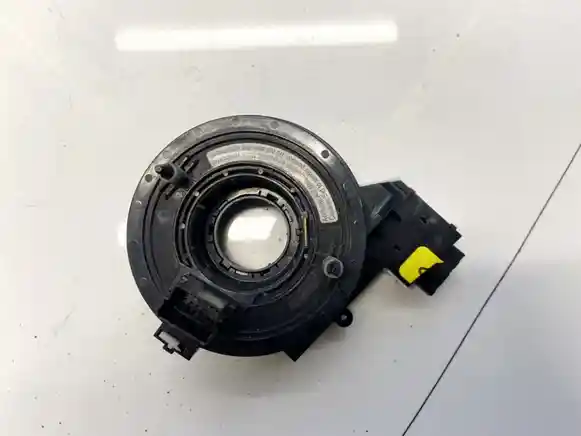

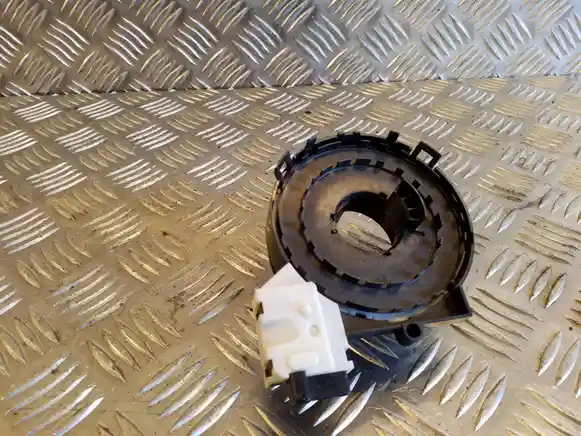

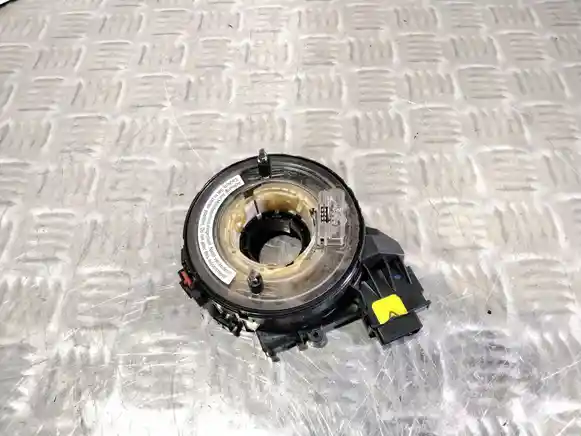

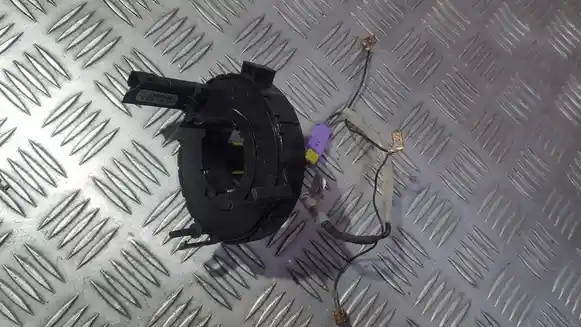

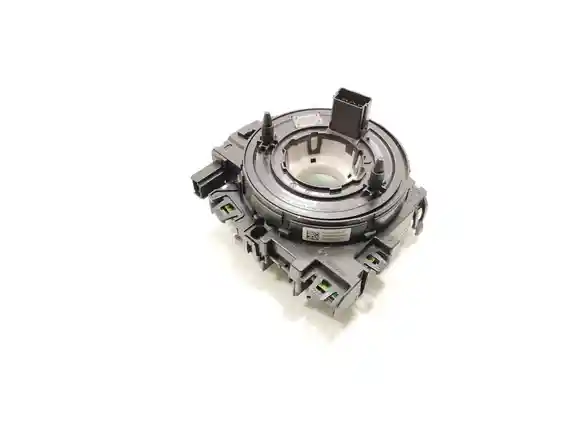

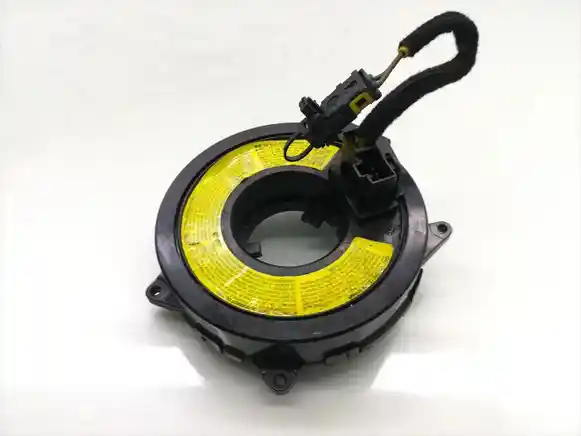

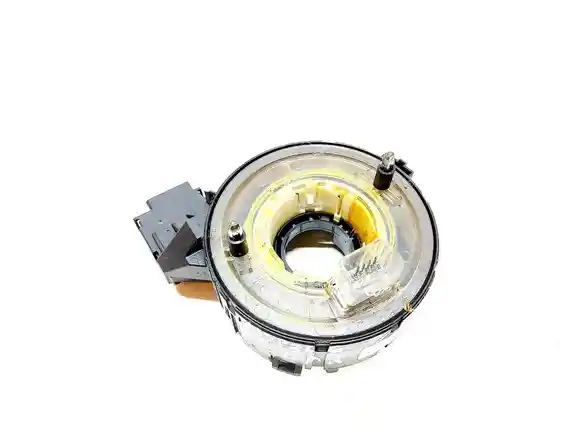

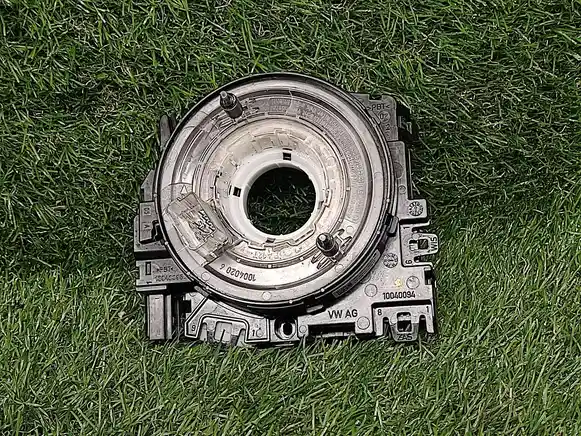

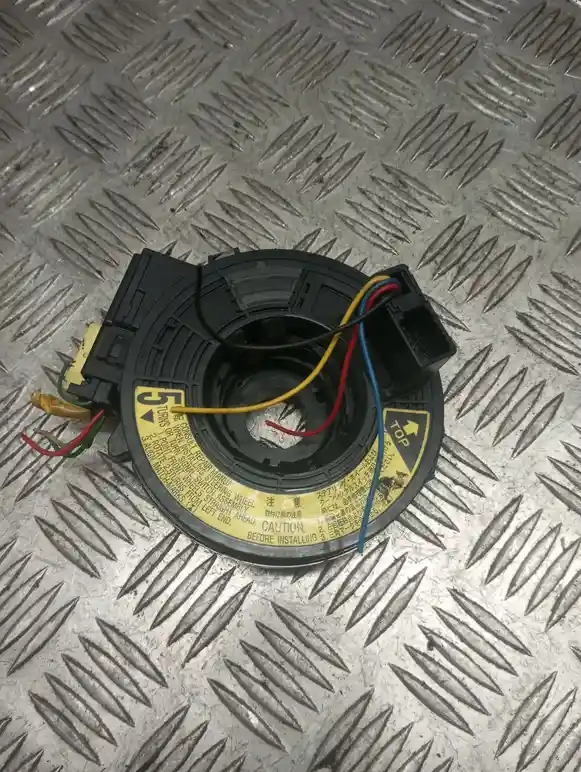

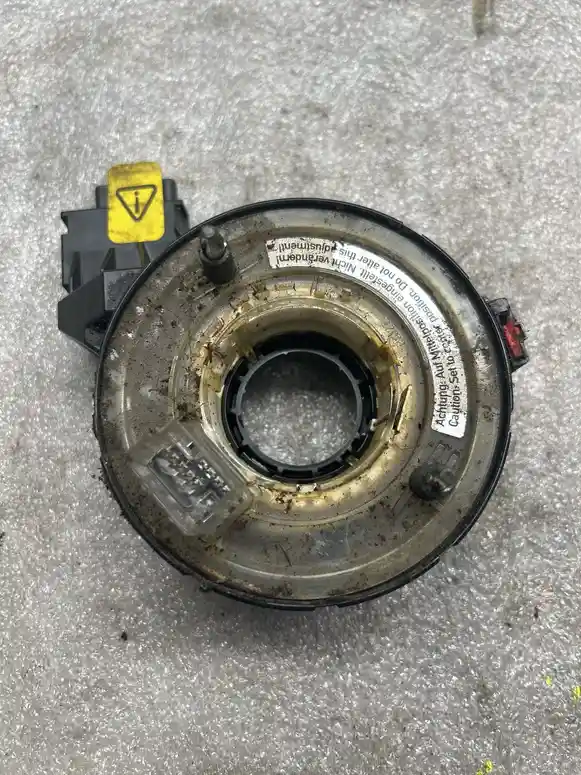

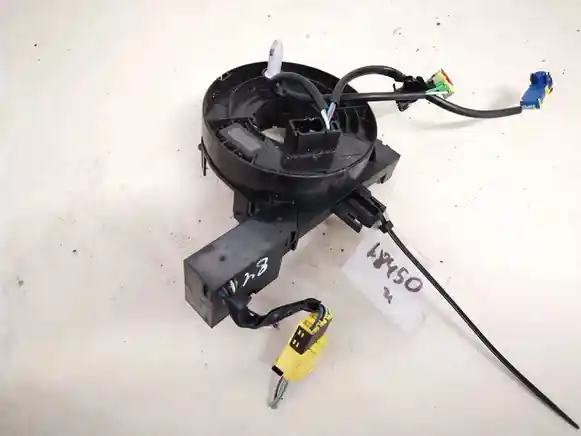

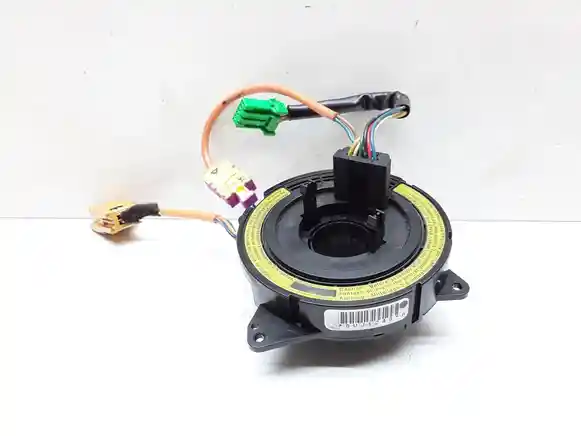

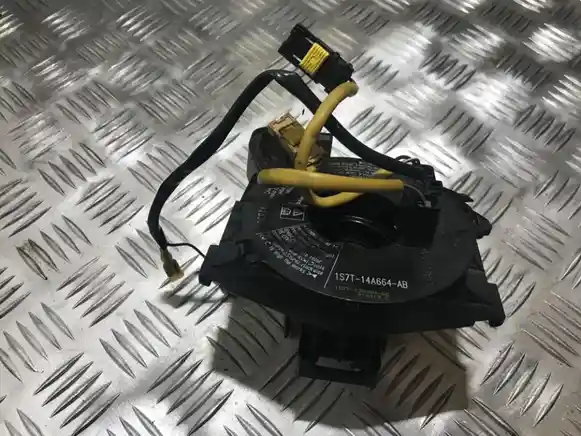

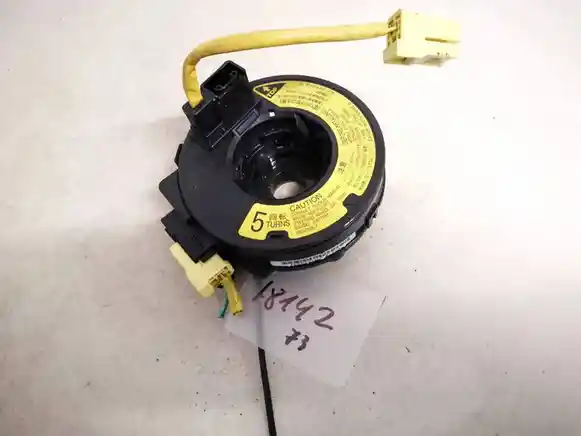

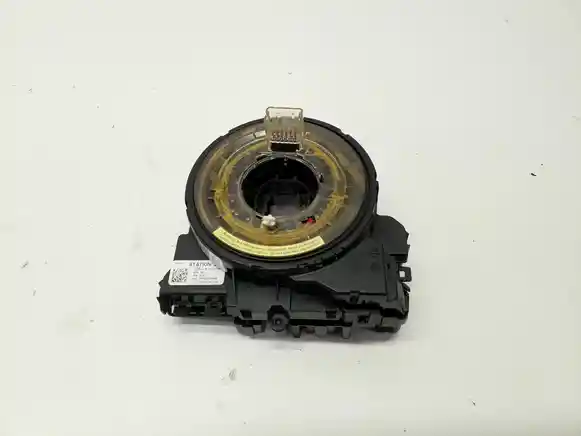

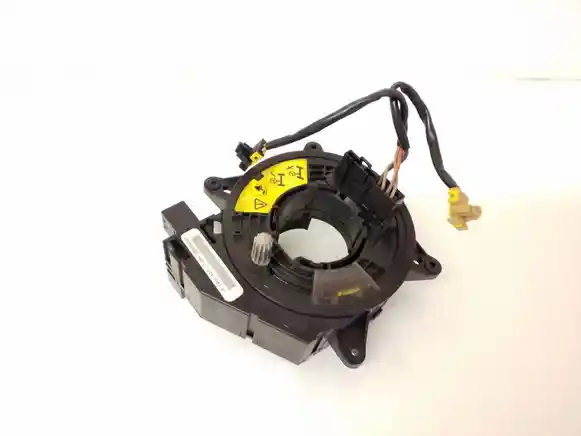

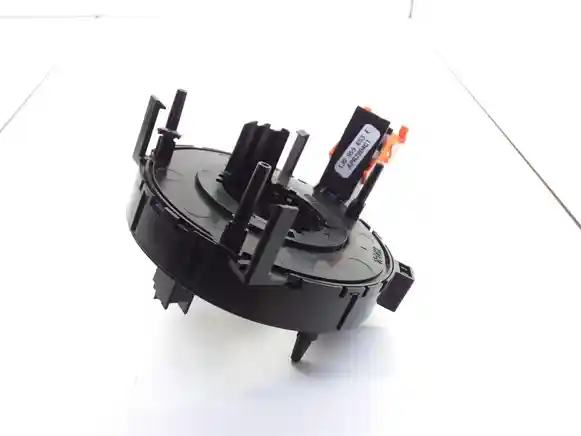

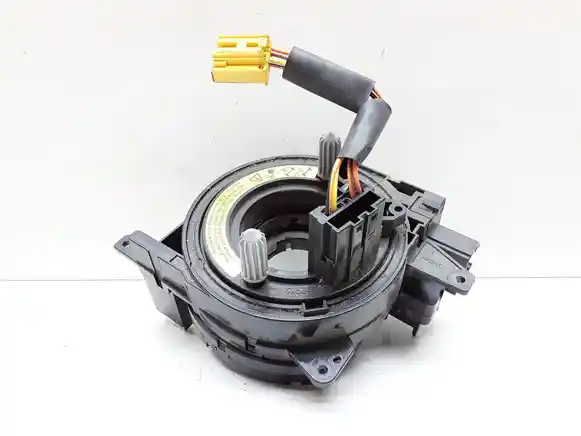

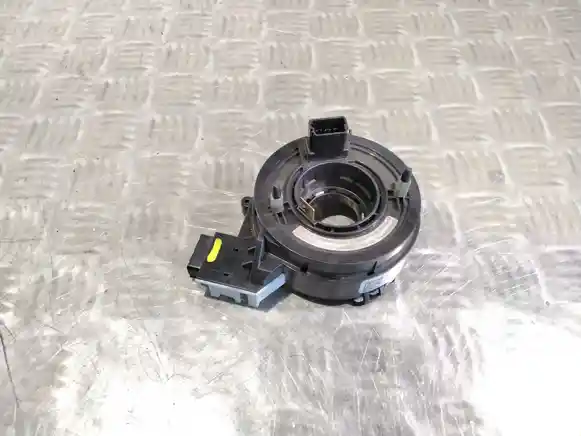

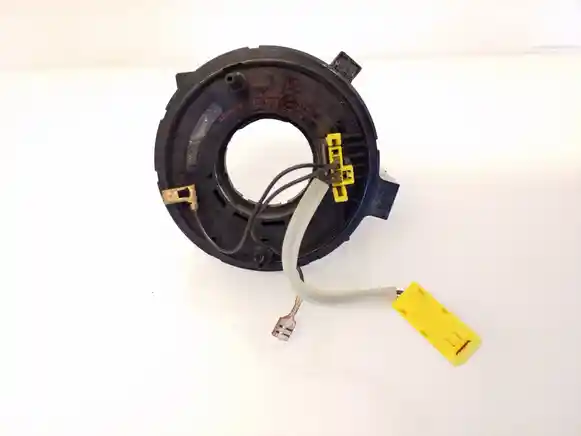

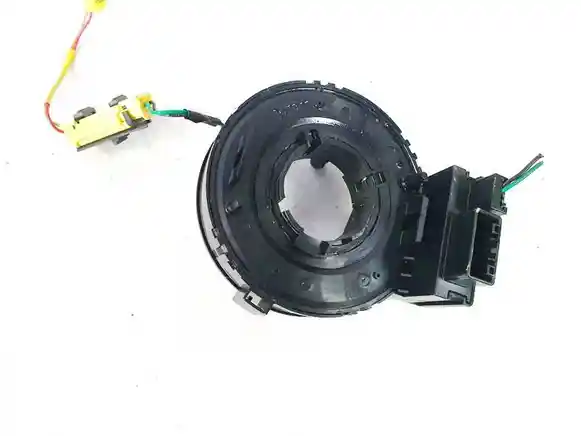

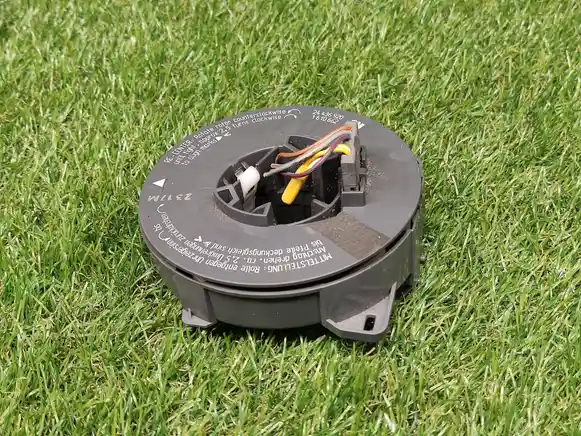

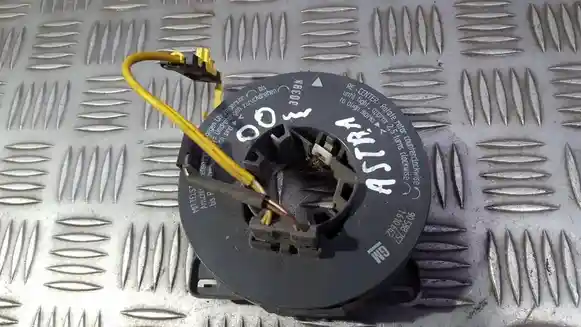

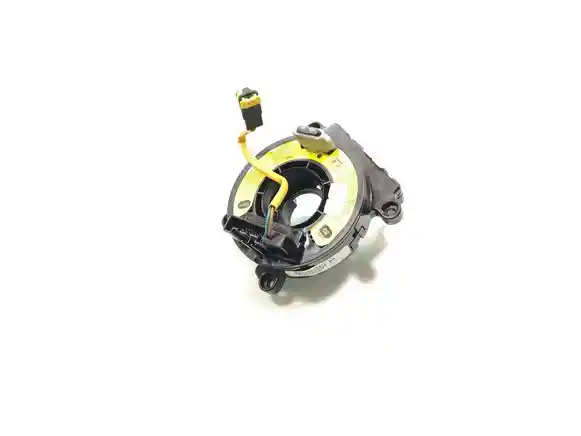

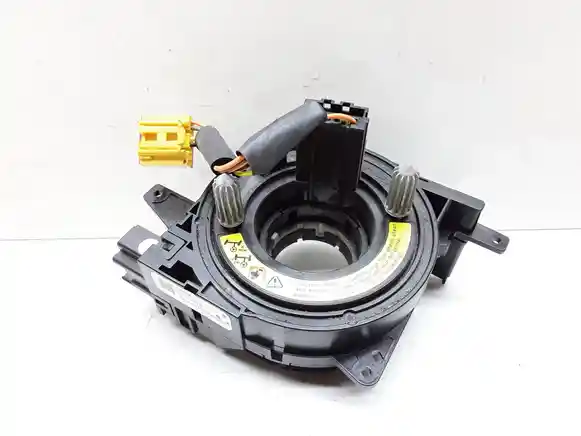

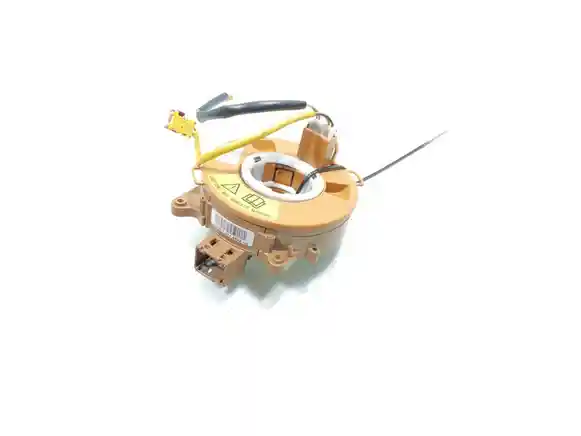

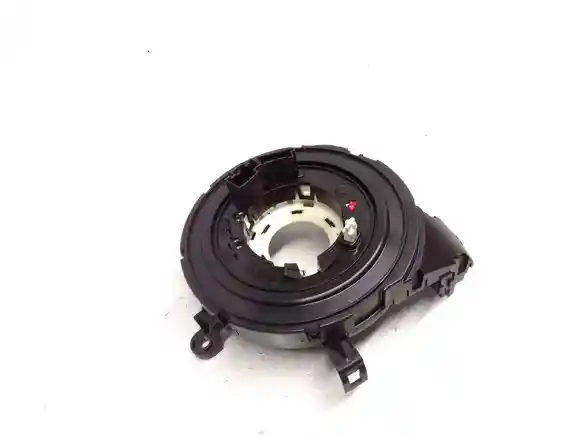

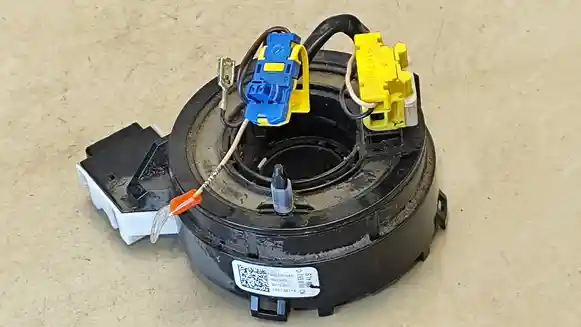

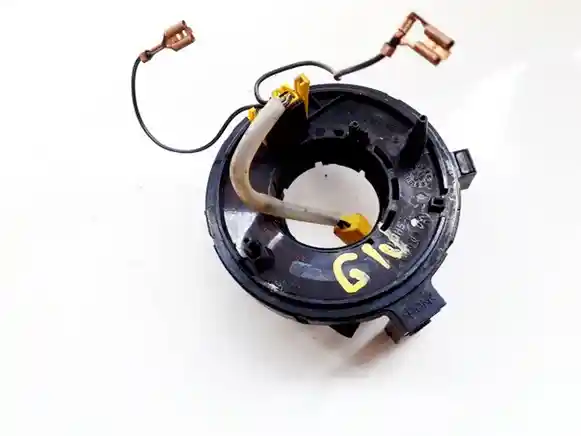

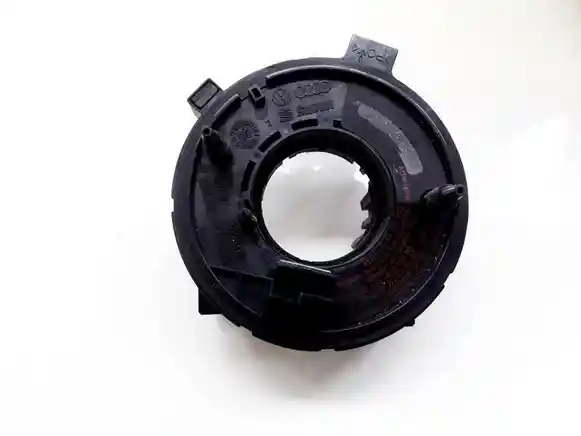

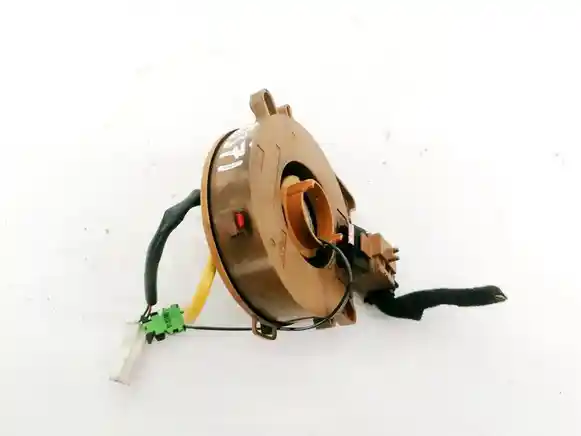

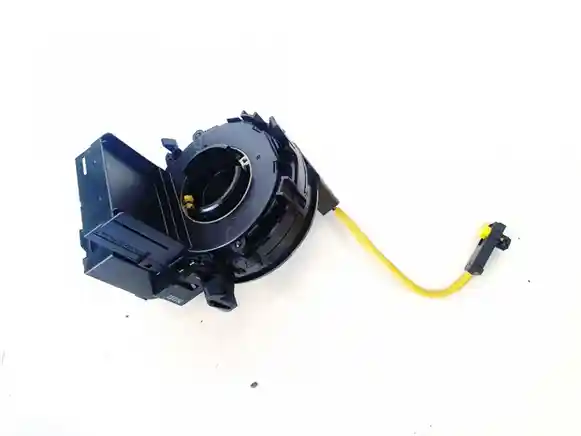

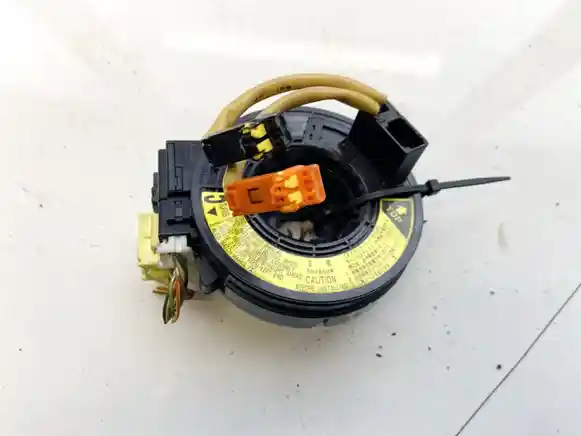

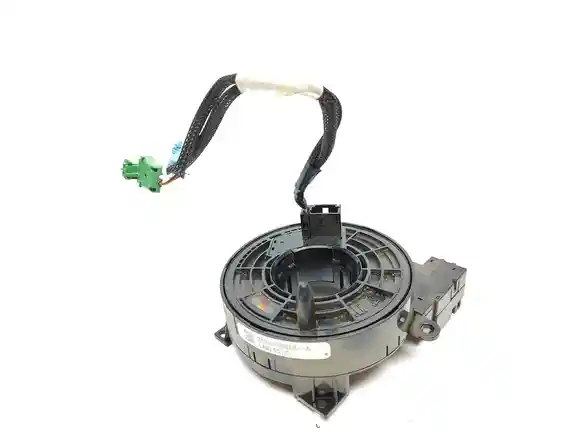

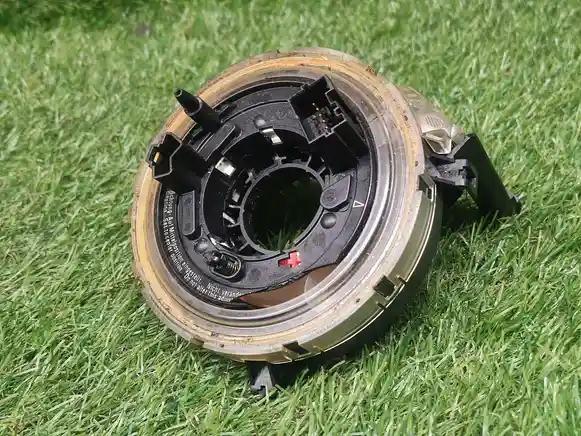

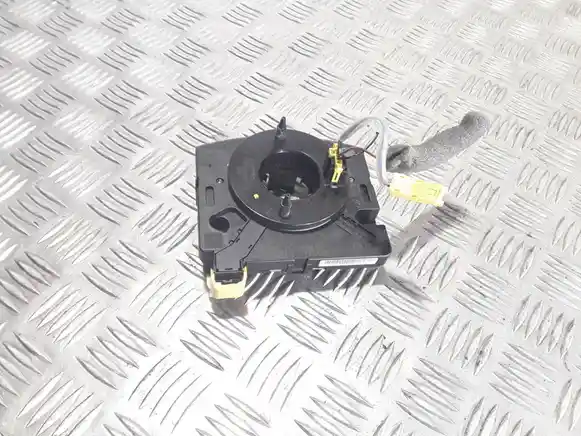

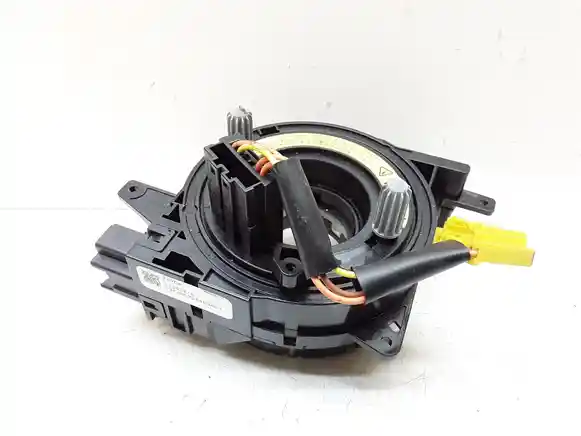

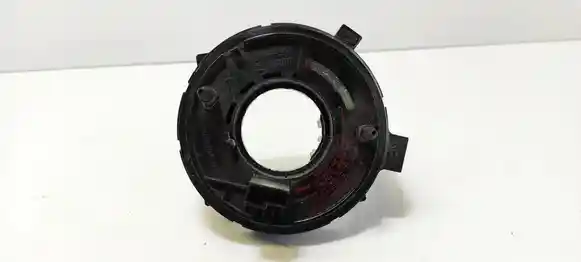

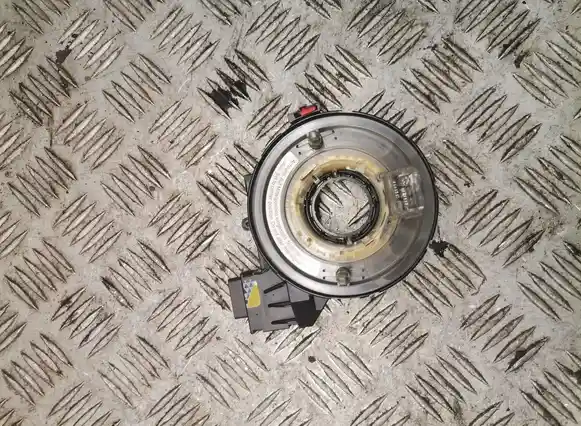

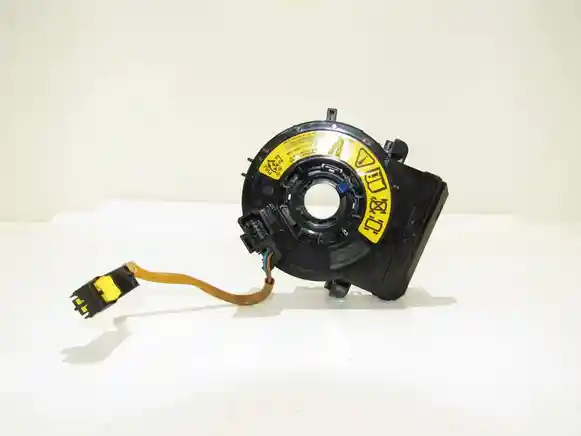

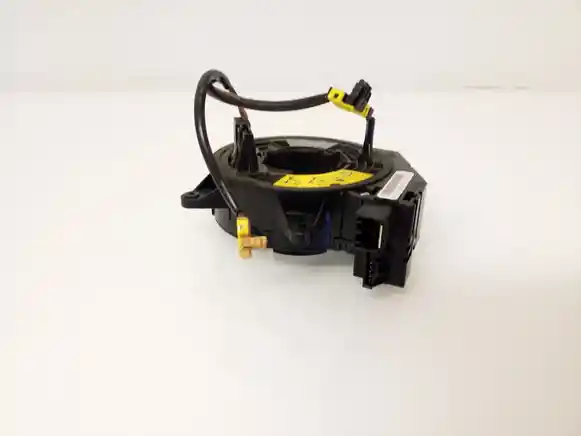

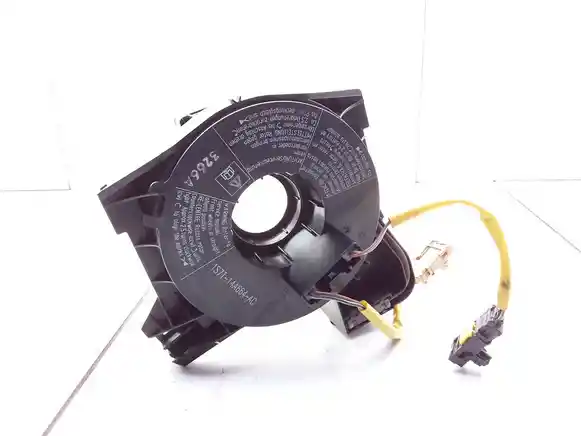

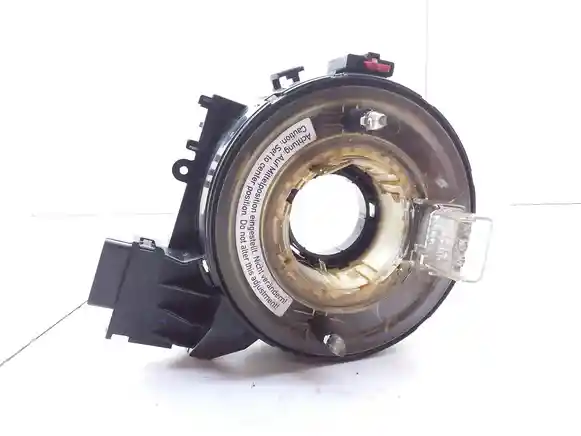

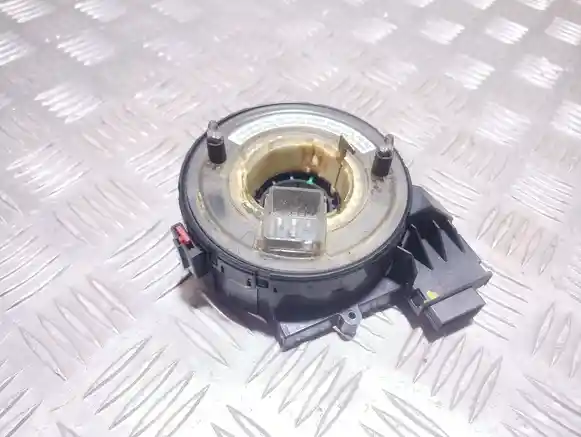

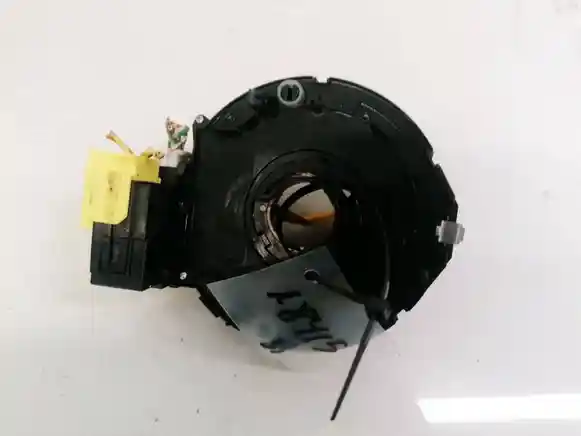

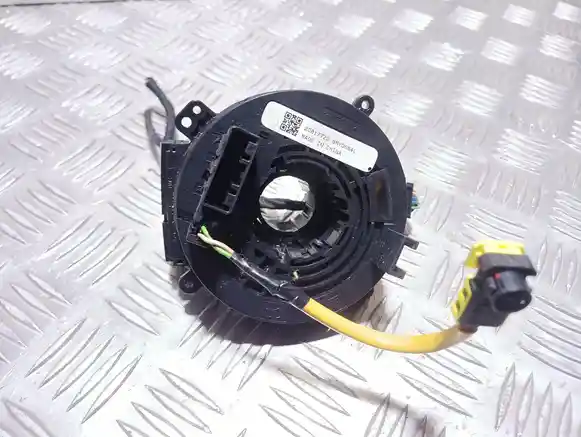

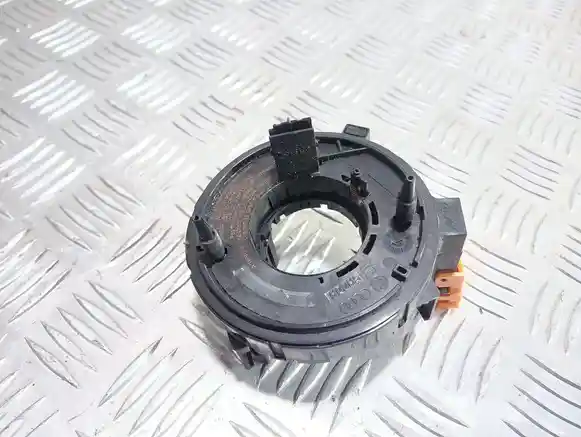

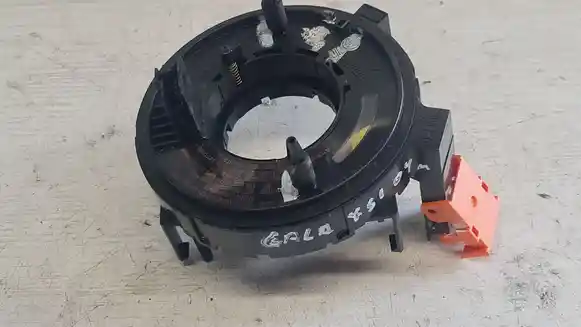

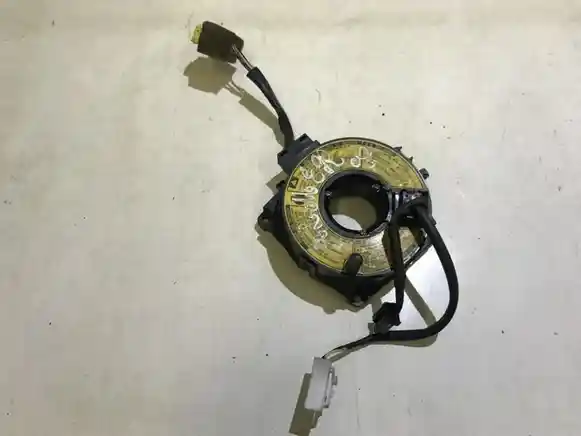

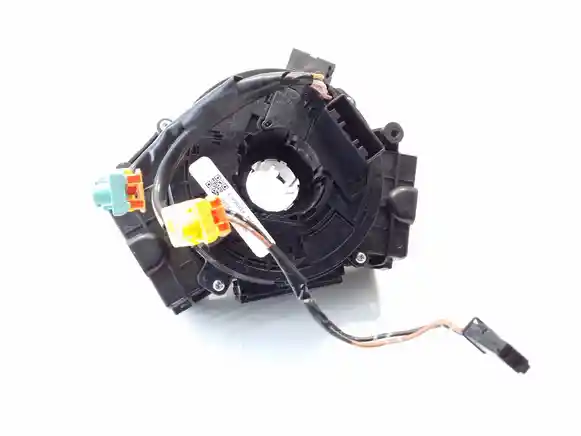

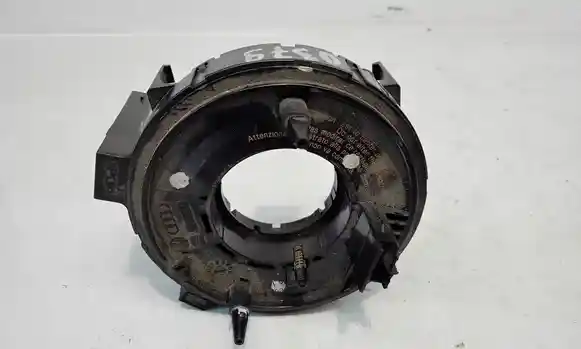

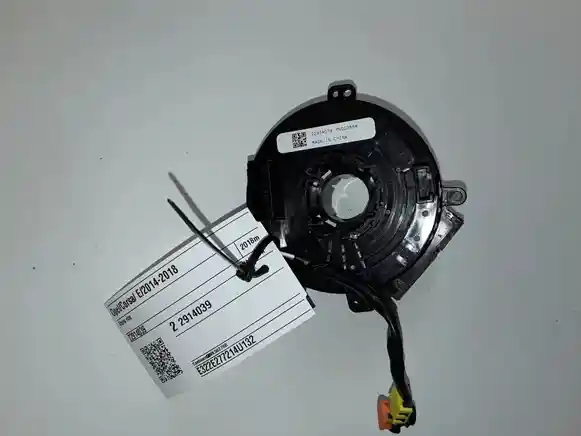

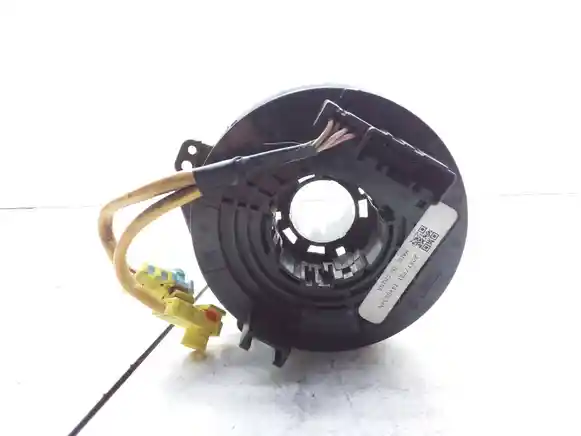

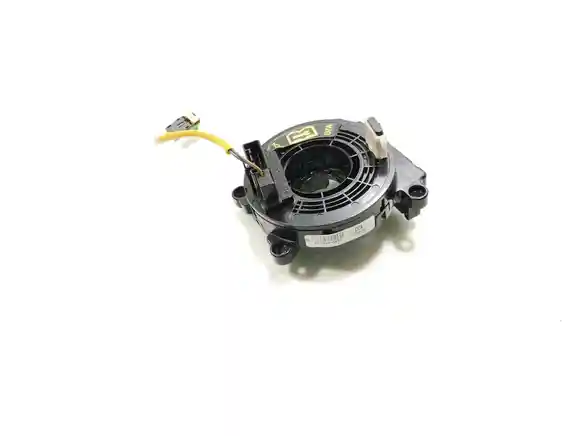

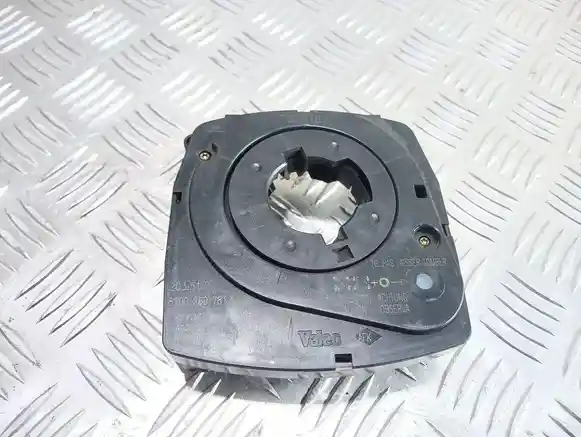

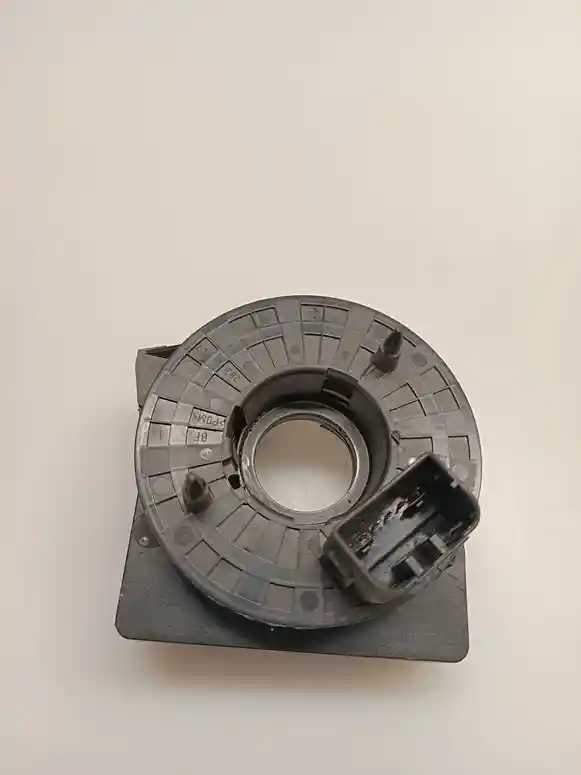

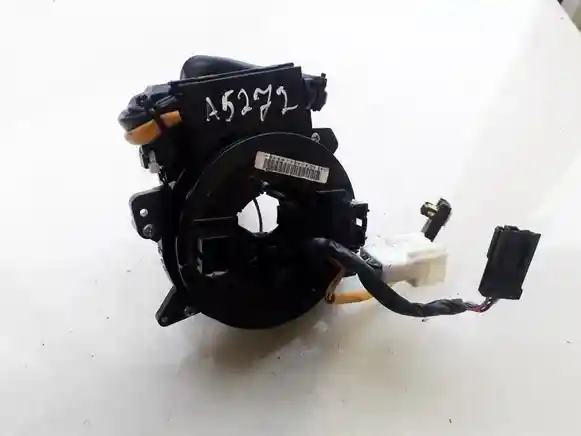

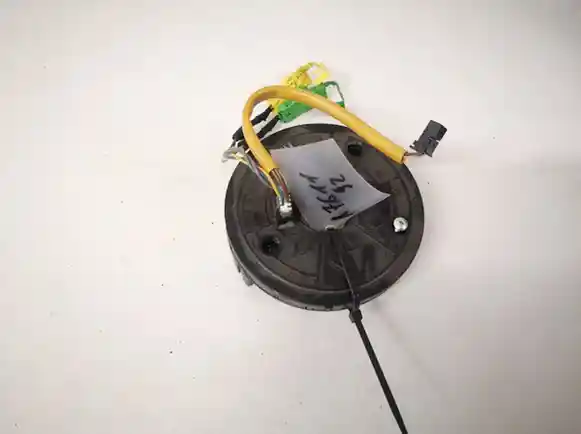

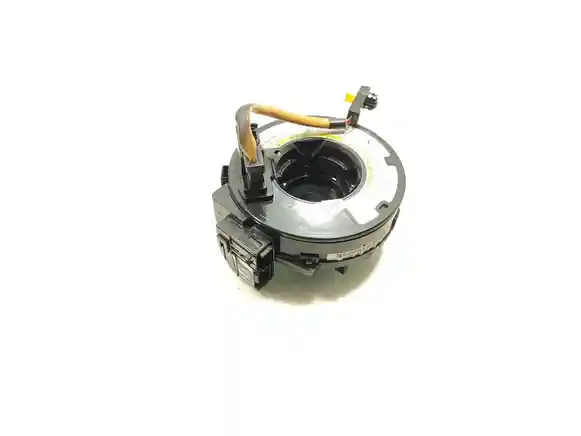

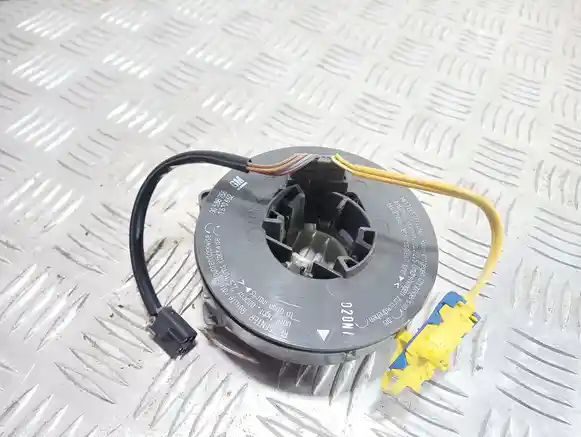

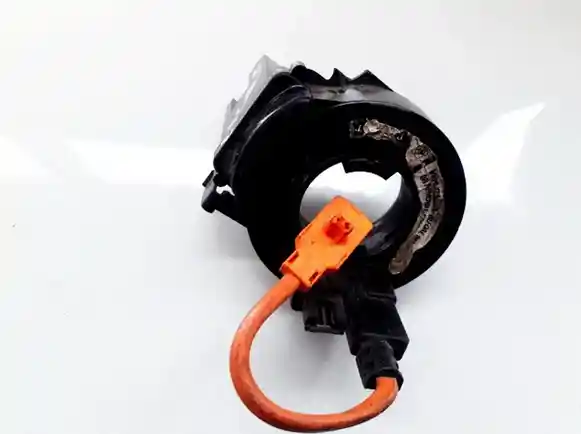

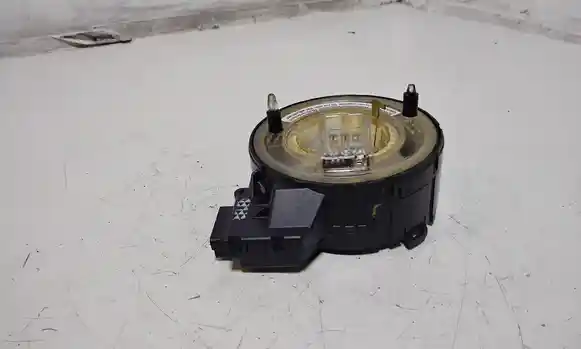

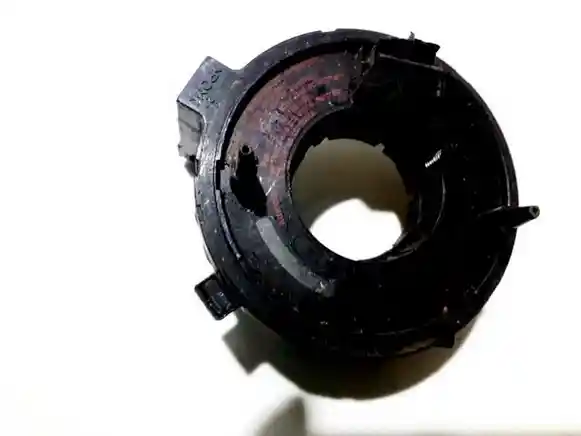

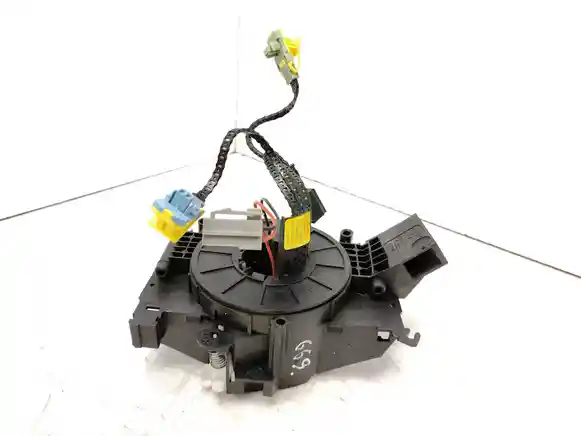

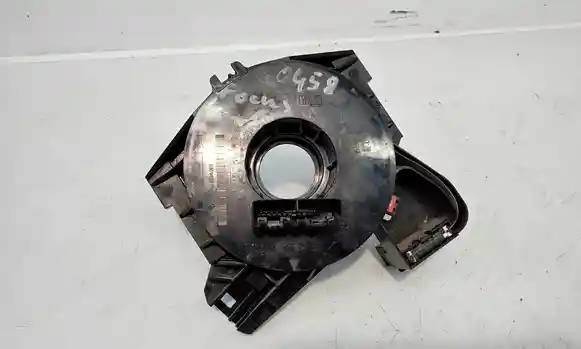

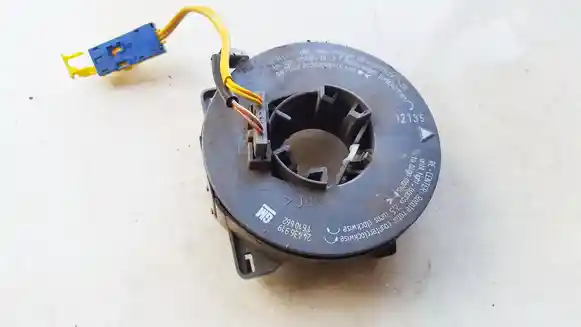

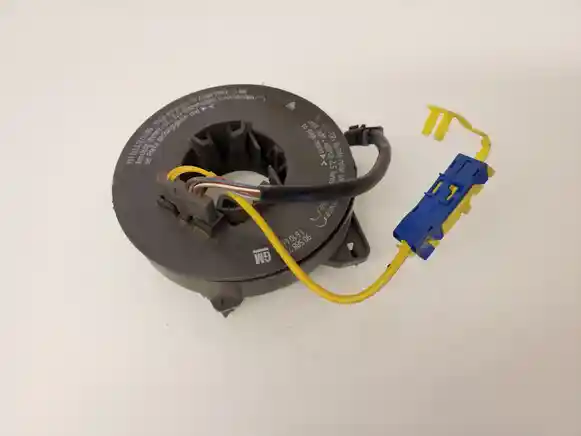

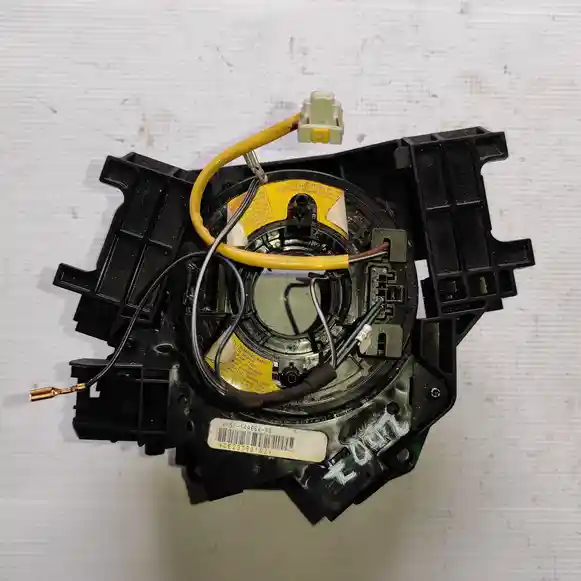

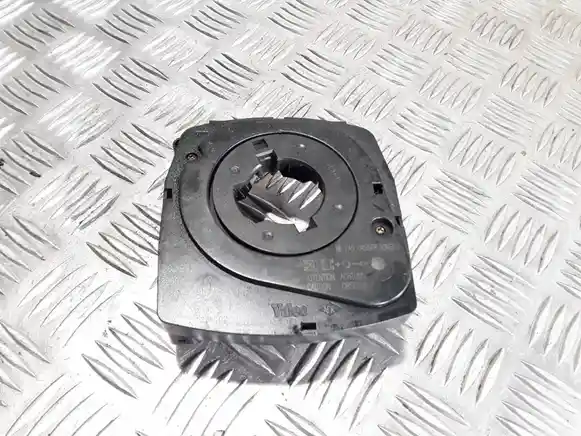

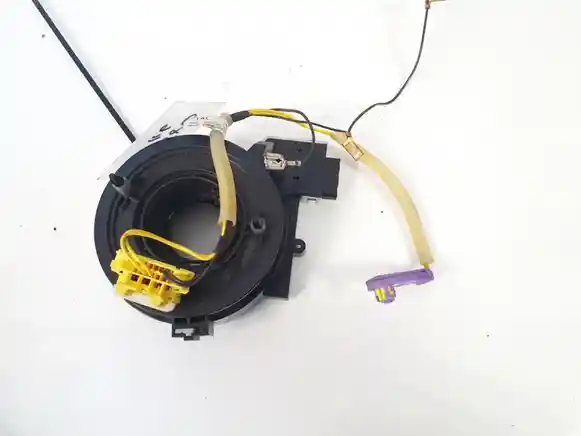

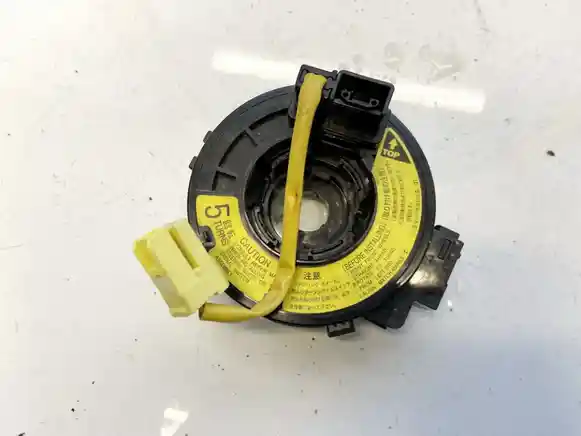

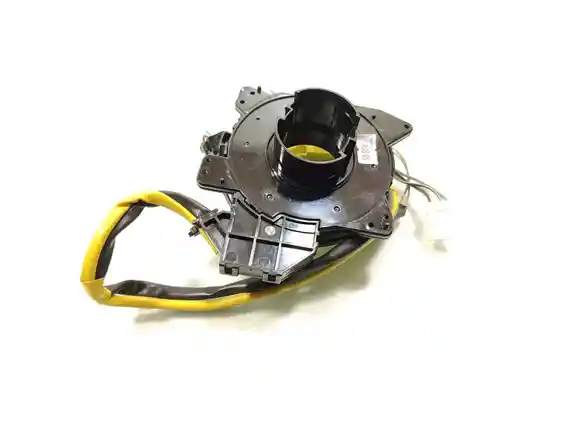

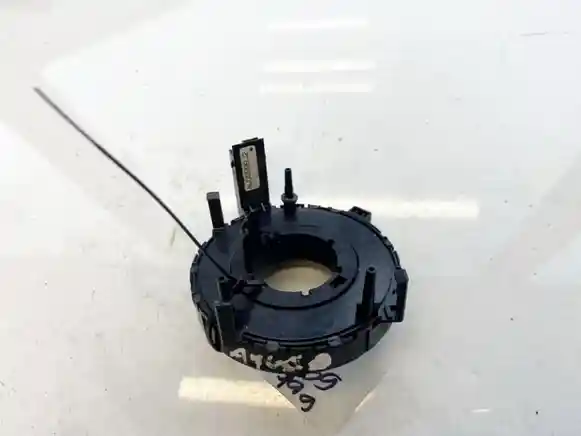

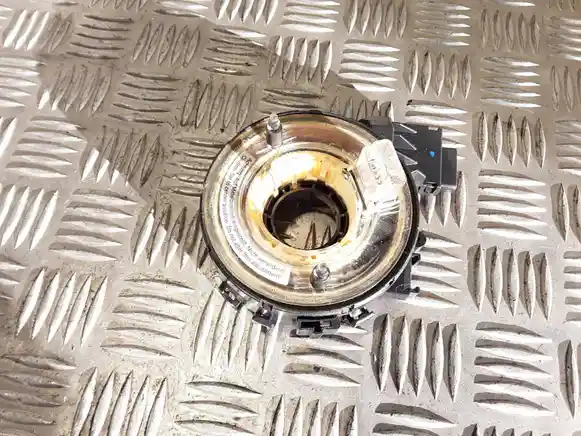

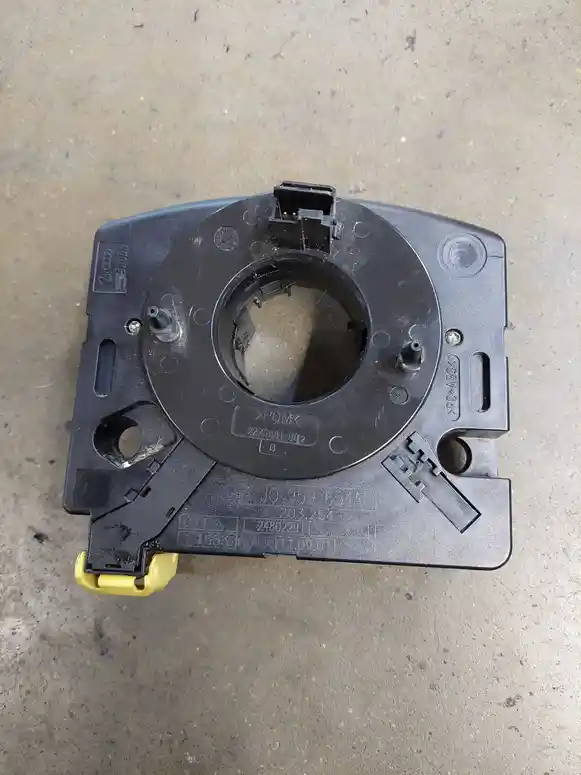

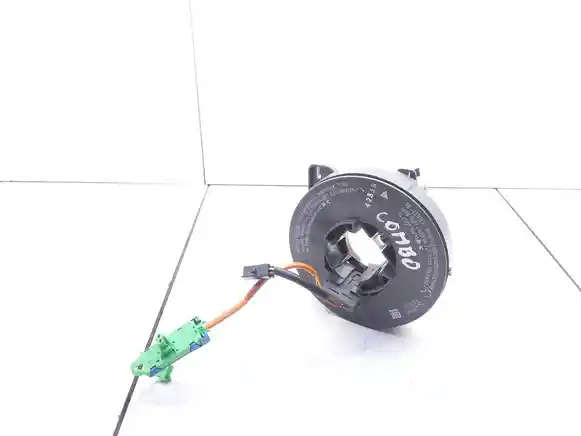

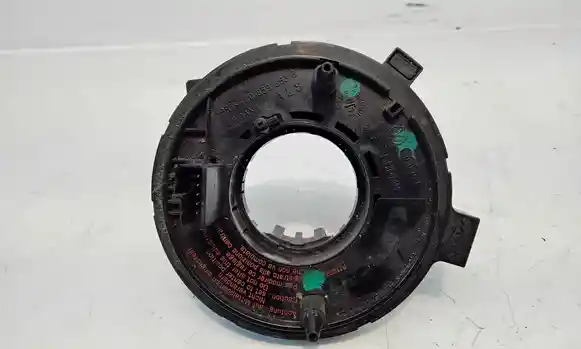

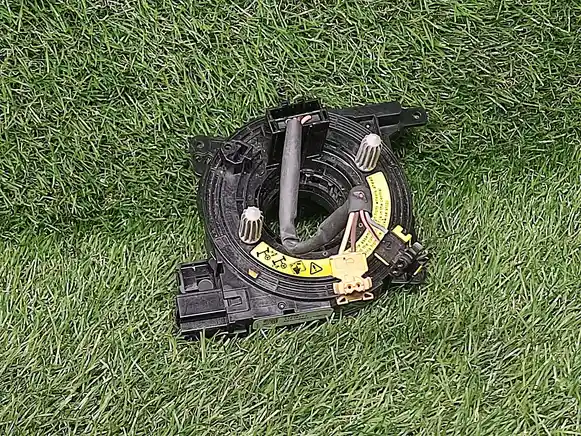

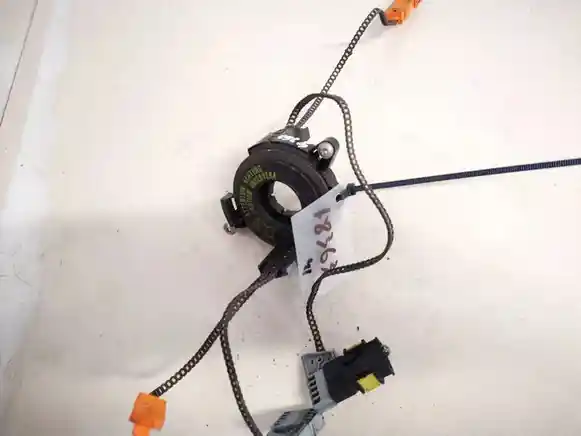

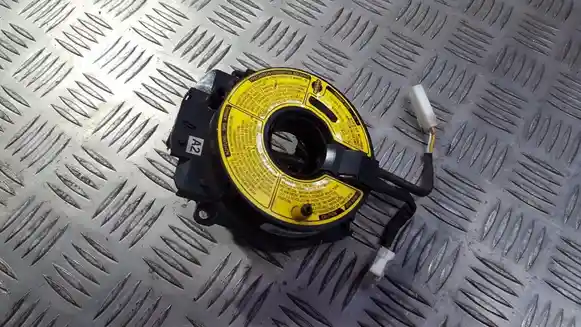

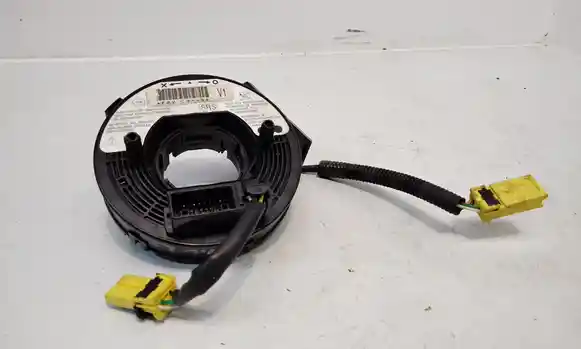

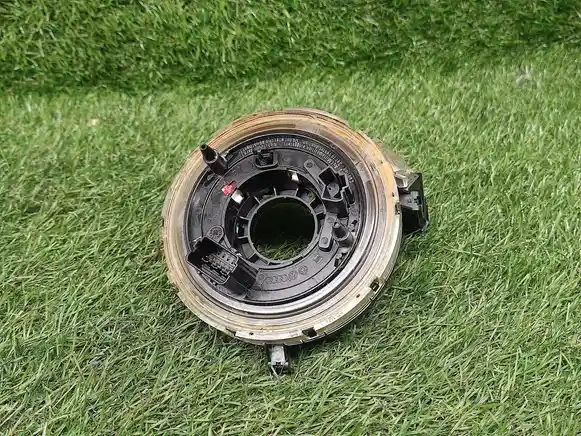

Контактное кольцо SRS — электрический узел рулевой колонки, обеспечивающий соединение между неподвижной проводкой автомобиля и вращающимся рулевым колесом. Его основная задача — сохранять электрическую связь с модулем подушки безопасности водителя при поворотах руля.
В категории представлены оригинальные контактные кольца SRS б/у, включая отдельные спиральные кабельные механизмы и исполнения с корпусом, разъёмами или дополнительными контактными цепями. В зависимости от конструкции через узел также проходят сигналы звукового сигнала, кнопок руля и других предусмотренных функций. Это не подушка безопасности, не рулевое колесо и не подрулевой переключатель в сборе, если дополнительные компоненты не указаны в комплектации.

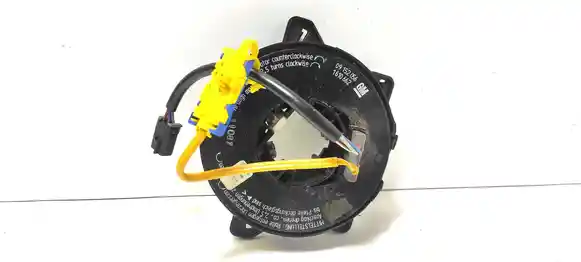

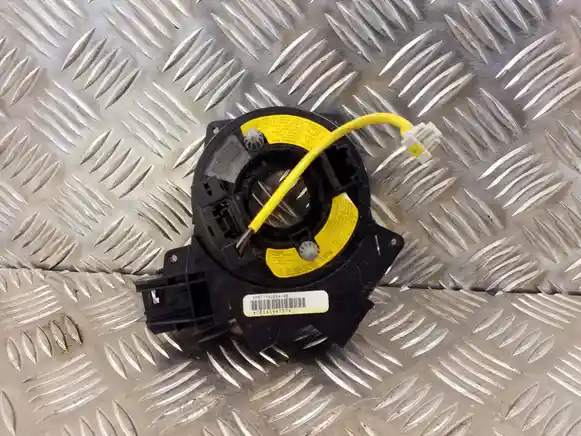

Основой большинства контактных колец является гибкий плоский кабель, уложенный внутри круглого корпуса. При вращении рулевого колеса кабель постепенно сворачивается и разворачивается в пределах предусмотренного рабочего диапазона.

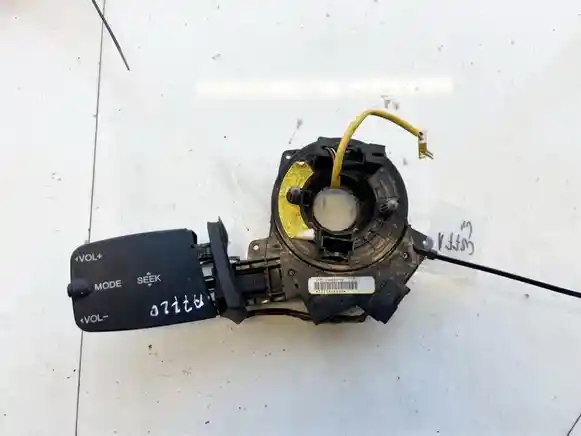

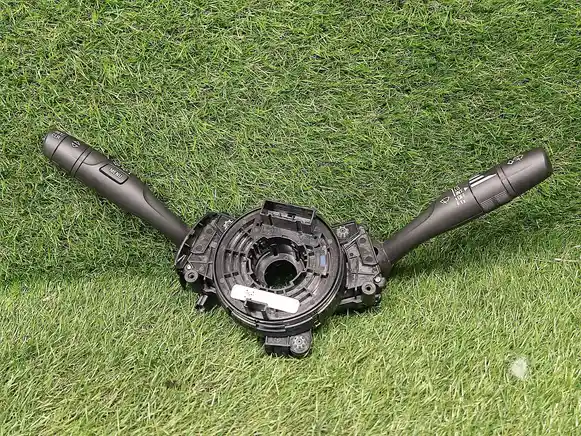

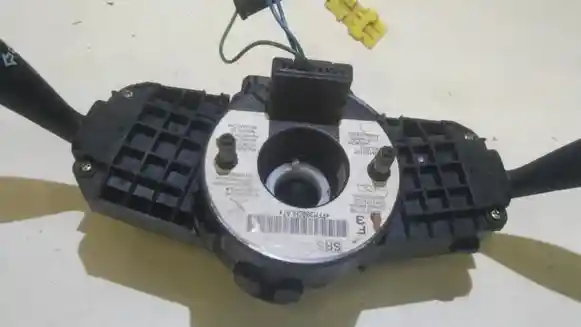

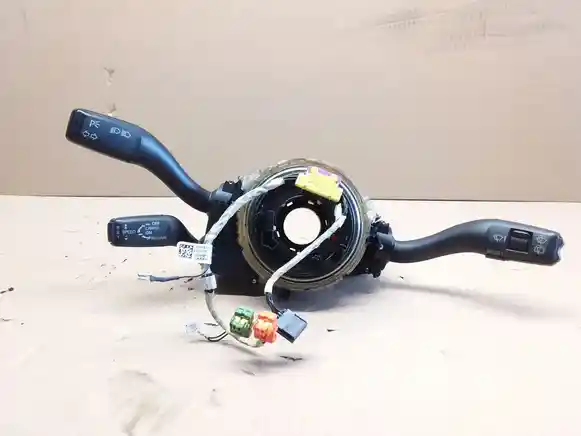

Конструкции отличаются количеством электрических цепей, типом разъёмов, формой корпуса и способом крепления. Встречаются отдельные спиральные механизмы, контактные кольца с датчиком угла поворота руля и исполнения, объединённые с частью подрулевого электронного модуля.
Наличие дополнительных функций зависит от заводской комплектации узла.
Оригинальный номер позволяет определить исполнение контактного кольца с необходимым количеством электрических цепей и соответствующей конфигурацией соединений. Для системы SRS особенно важно точное соответствие заводской спецификации.
При поиске учитывают полный артикул, включая буквенные индексы и официальные замены номера. Сведения об оригинальных обозначениях доступны в разделе OEM-коды автозапчастей.
Внешне похожие кольца могут отличаться распиновкой и наличием дополнительных контактов, поэтому совпадение формы корпуса не подтверждает их взаимозаменяемость.
Контактное кольцо устанавливается на рулевой колонке непосредственно за рулевым колесом. Его неподвижная часть соединяется с проводкой автомобиля, а вращающаяся часть обеспечивает подключение электрических компонентов руля.
Узел располагается между рулевым колесом и подрулевыми переключателями либо входит в состав общего подрулевого модуля. Для доступа к нему обычно требуется снятие рулевого колеса с соблюдением требований безопасности системы SRS.
При оценке бывшего в употреблении узла проверяют целостность пластикового корпуса, крепёжных защёлок, разъёмов и направляющих элементов. Допустимы небольшие наружные потёртости, не влияющие на установку и работу механизма.
Наиболее важная часть — внутренний спиральный кабель, состояние которого невозможно надёжно определить только по внешнему виду. Контактное кольцо с неизвестным положением вращающейся части, повреждёнными ограничителями или следами вскрытия требует дополнительной проверки.
Для установки предпочтителен узел с подтверждённой работоспособностью и сохранённым заводским механизмом центрирования.
Один из характерных признаков повреждения электрической цепи — появление индикатора неисправности подушки безопасности на приборной панели. В некоторых случаях ошибка возникает периодически и зависит от положения рулевого колеса.
Дополнительными симптомами могут быть отказ звукового сигнала, кнопок мультимедиа или других функций руля, если их цепи проходят через контактное кольцо.
Похожие проявления возможны при повреждении разъёмов, проводки или электронных блоков. Неисправность контактного кольца подтверждают диагностикой системы SRS и соответствующих электрических цепей.
1. Осмотрите корпус на наличие трещин и сломанных крепёжных элементов.
2. Проверьте целостность разъёмов и отсутствие повреждённых контактов.
3. Уточните, сохранено ли правильное центральное положение механизма.
4. Проверьте наличие штатного транспортировочного фиксатора, если он предусмотрен.
5. Узнайте, не разбирался ли корпус и не ремонтировался ли внутренний кабель.
6. Уточните, проводилась ли проверка работоспособности узла до демонтажа.
Важно: нельзя произвольно вращать снятое контактное кольцо или проверять цепи пиропатрона подушки безопасности обычными электрическими измерениями. Диагностику SRS выполняют только предусмотренными производителем безопасными методами.
Замена требуется при подтверждённом обрыве внутреннего кабеля, повреждении контактных цепей, разрушении корпуса или неисправности встроенных элементов, которые не предусмотрены для отдельной замены.
Повреждение нередко возникает после неправильной установки, когда контактное кольцо не было выставлено в центральное положение и при полном повороте руля кабель оказался чрезмерно натянут.
Если неисправность связана только с внешним разъёмом или другой частью проводки, замена всего узла может не потребоваться.
Обычно в продаже представлен один спиральный контактный механизм с корпусом и штатными электрическими разъёмами. В отдельных исполнениях вместе с ним поставляются монтажная пластина, часть подрулевого модуля или датчик угла поворота руля.
Рулевое колесо, модуль подушки безопасности, подрулевые рычаги и блок управления SRS не входят в стандартную комплектацию отдельного контактного кольца.
Перед заказом следует уточнить состав конкретного предложения, особенно если заводская конструкция предусматривает несколько объединённых компонентов.
При сравнении деталей учитывают расположение креплений, форму центрального отверстия, количество разъёмов и конструкцию соединения с рулевым колесом.
Для электрической совместимости важны число контактных цепей, назначение выводов и наличие проводки для дополнительных функций. Если в узел встроен датчик угла поворота руля, также учитывают его конструктивное исполнение.
Нельзя ориентироваться только на одинаковый диаметр корпуса: внутреннее устройство контактных колец может существенно различаться.
Применяемость определяется поколением автомобиля, конструкцией рулевой колонки, типом рулевого колеса и оснащением системы пассивной безопасности. Различия могут быть связаны с количеством цепей подушки безопасности, наличием кнопок на руле или дополнительного оборудования.
Для подтверждения совместимости используют VIN и заводские сведения о комплектации. При выборе узла со встроенным датчиком угла поворота руля дополнительно учитывают требования к его настройке после установки.

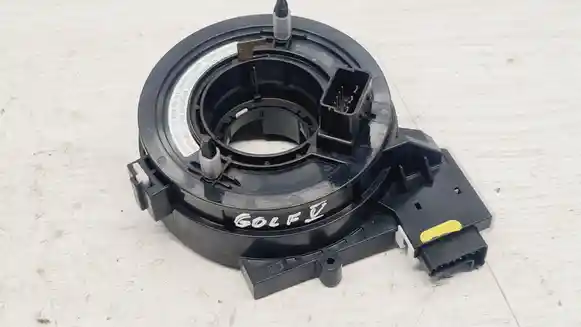

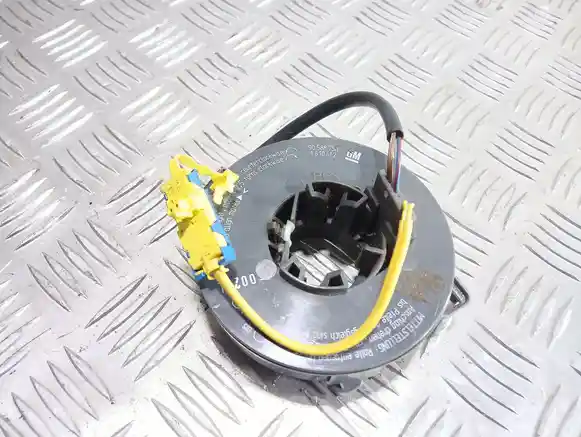

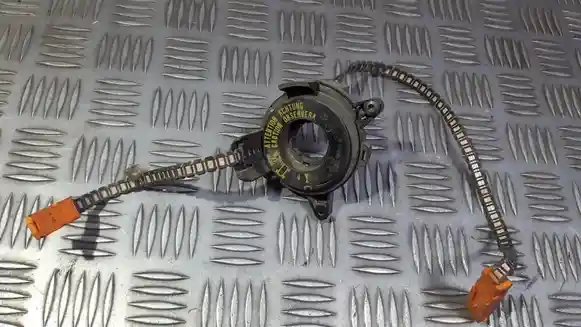

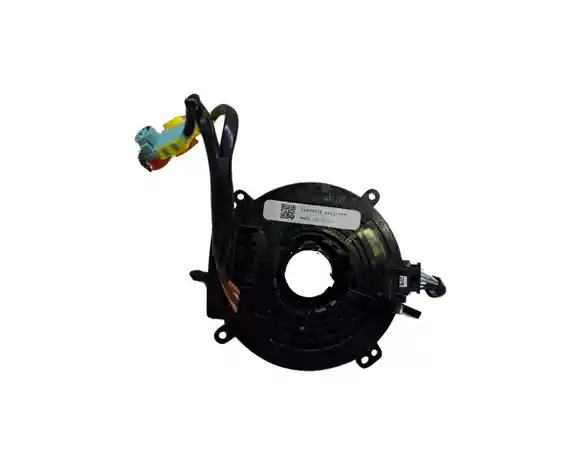

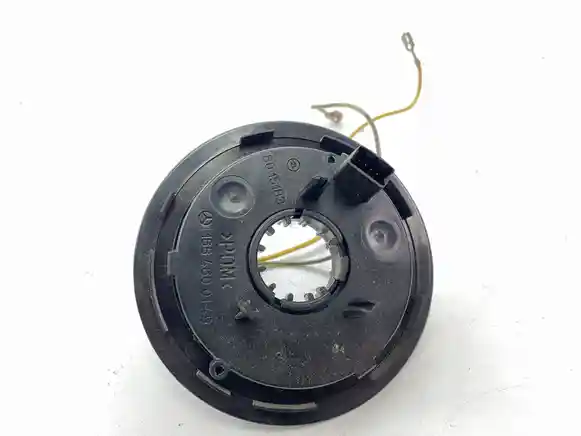

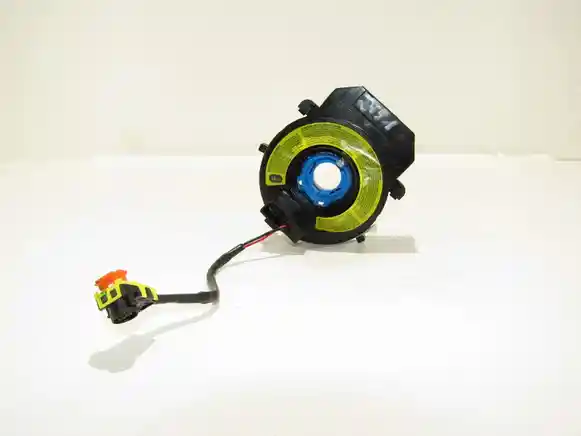

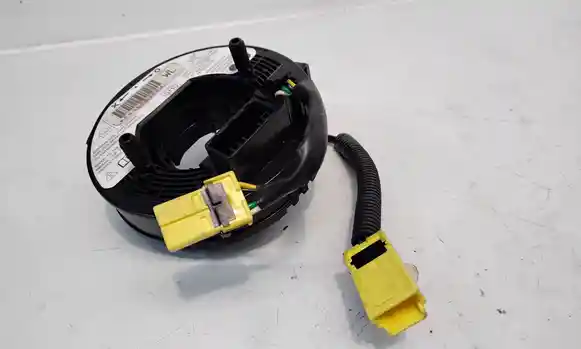

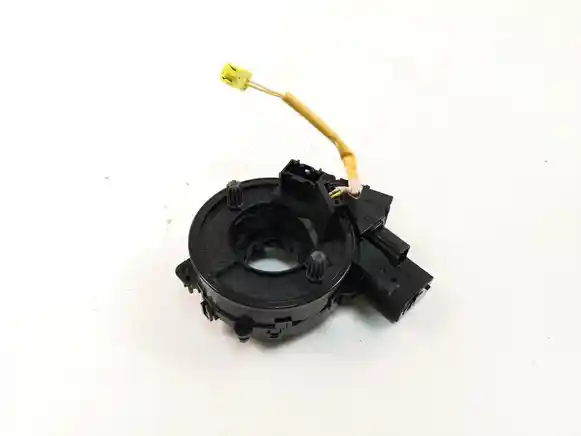

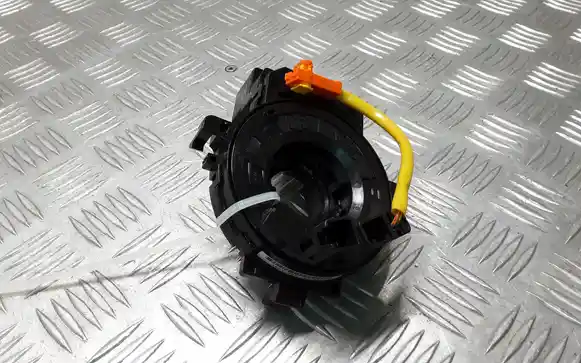

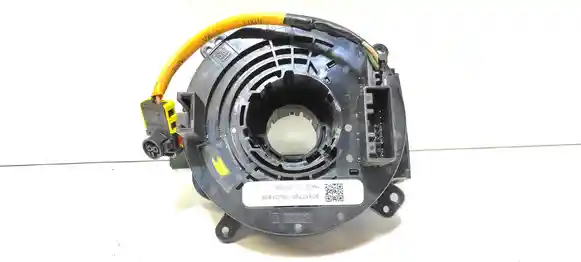

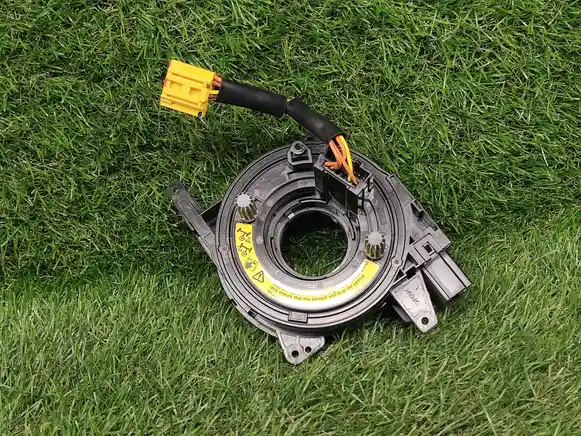

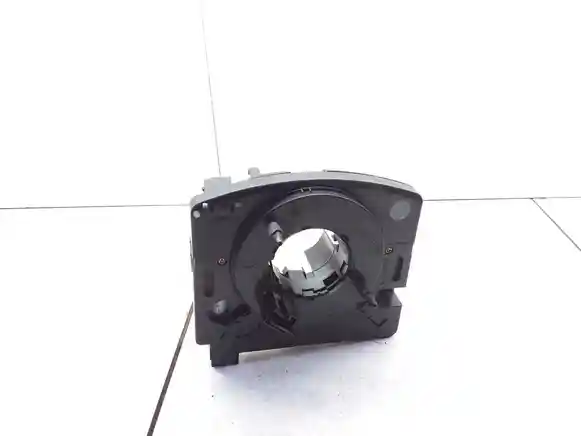

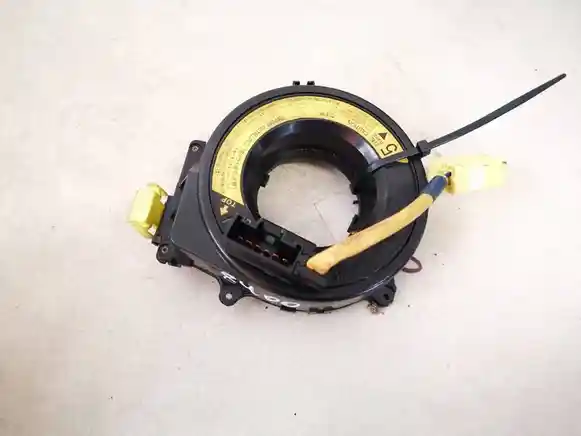

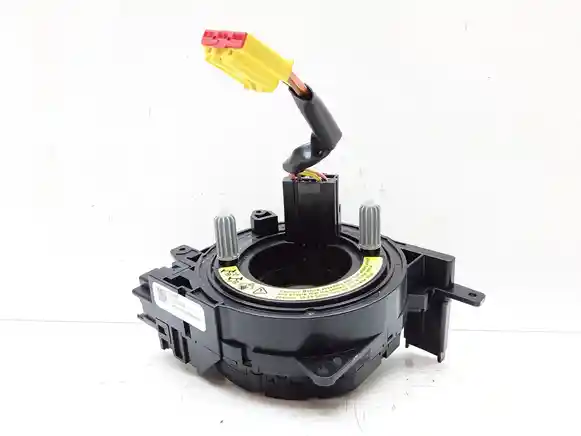

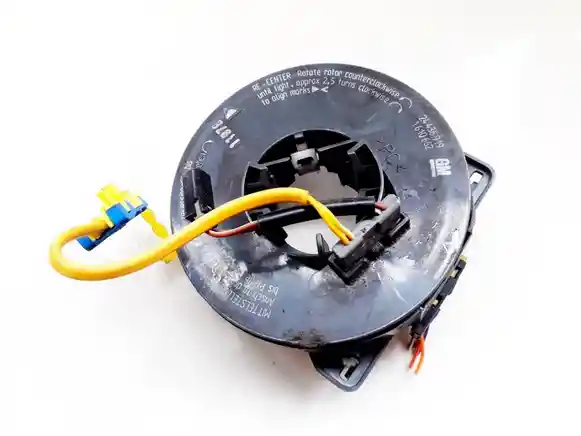

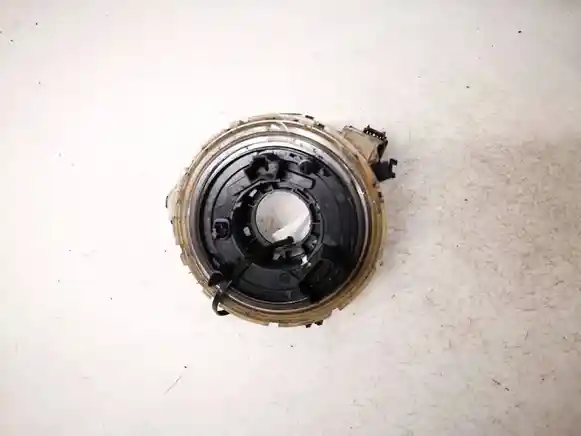

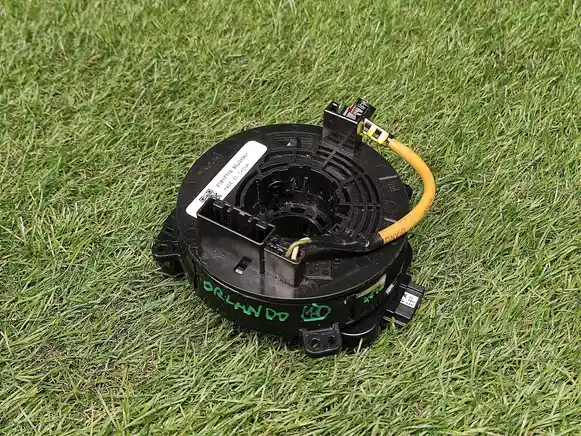

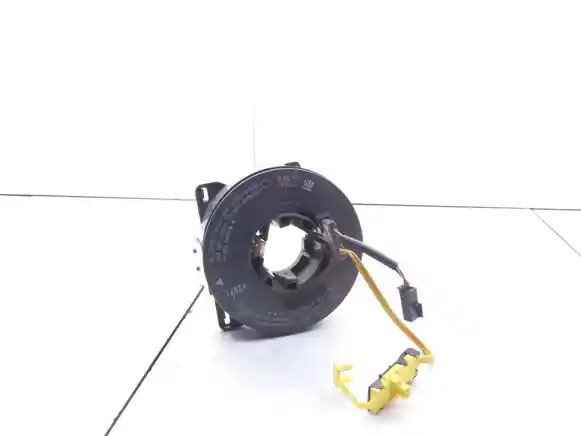

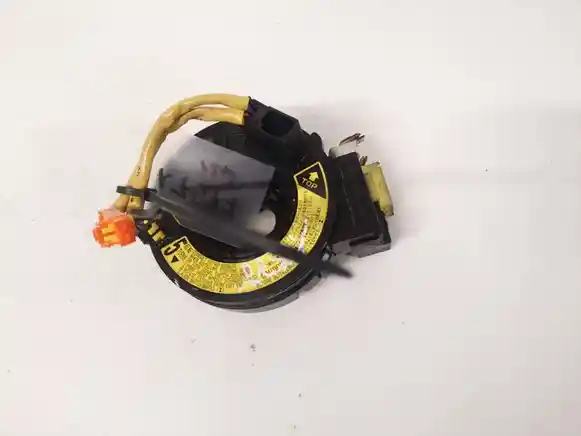

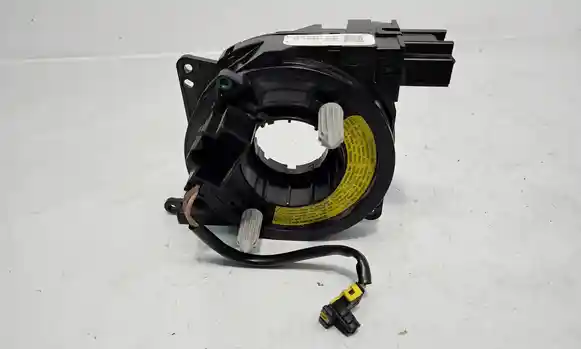

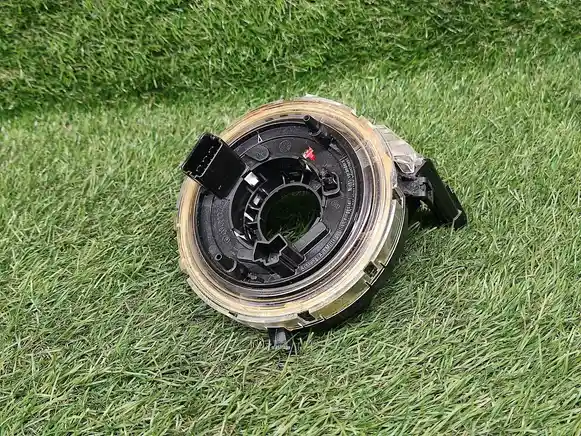

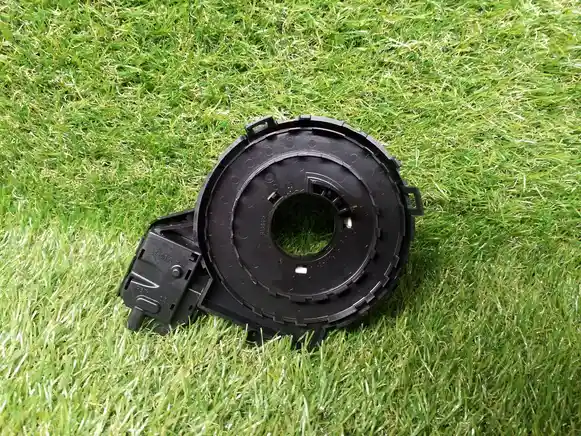

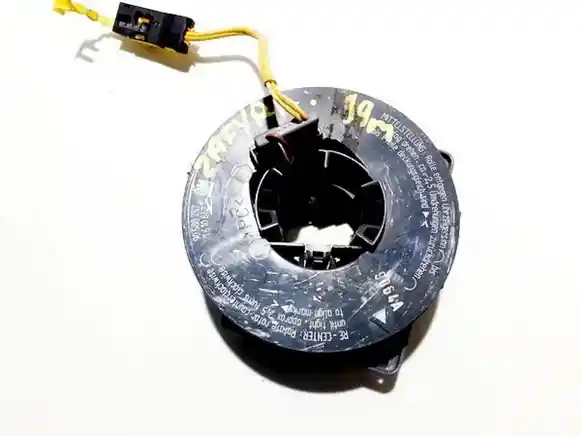

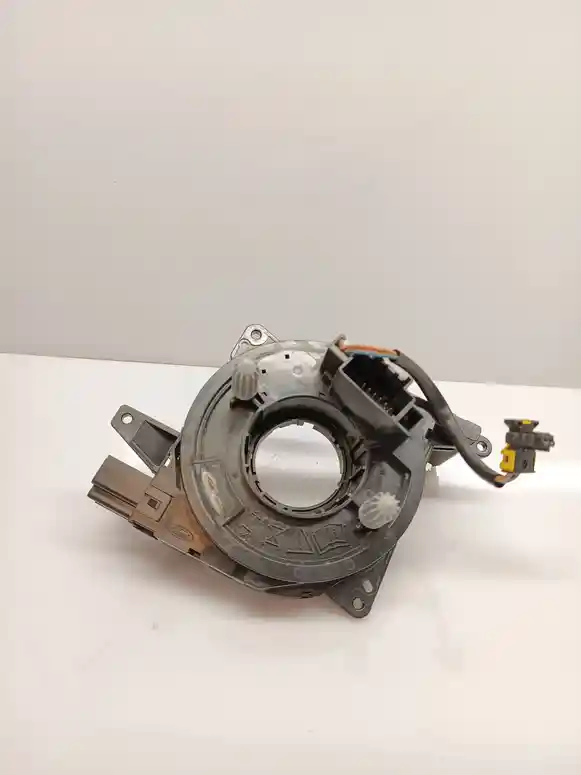

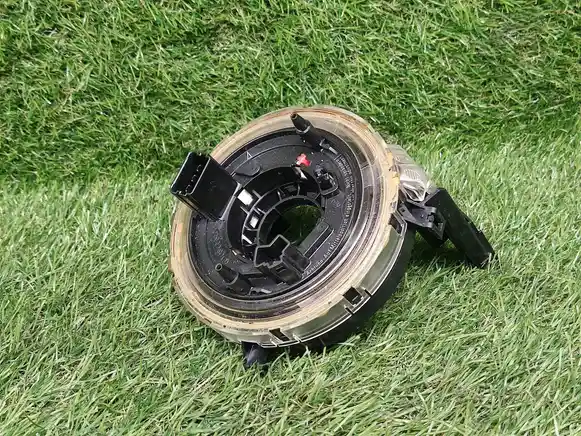

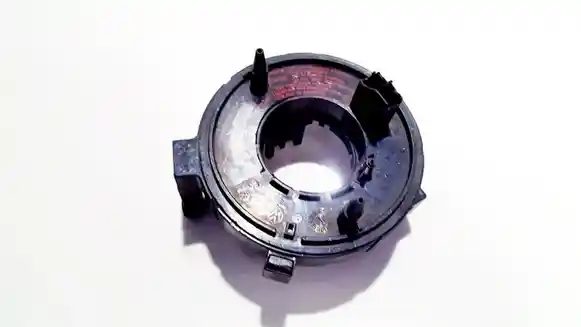

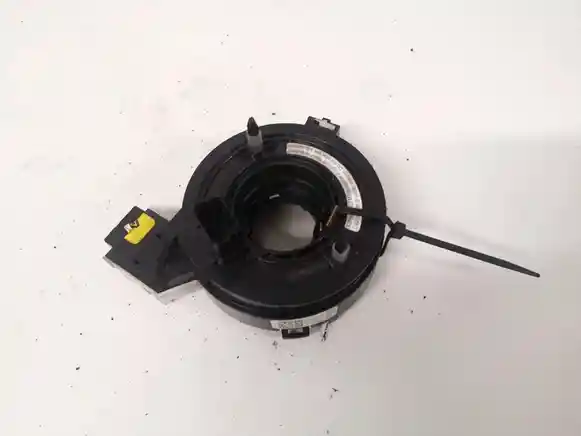

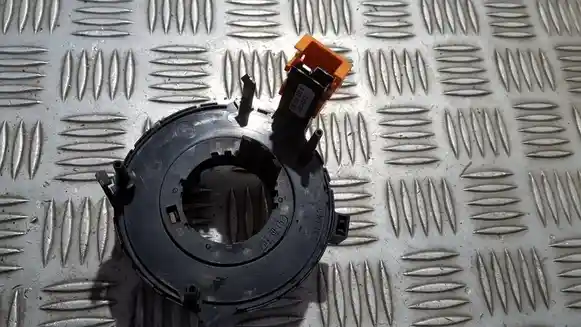

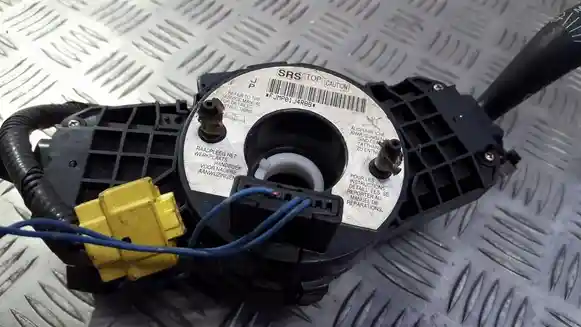

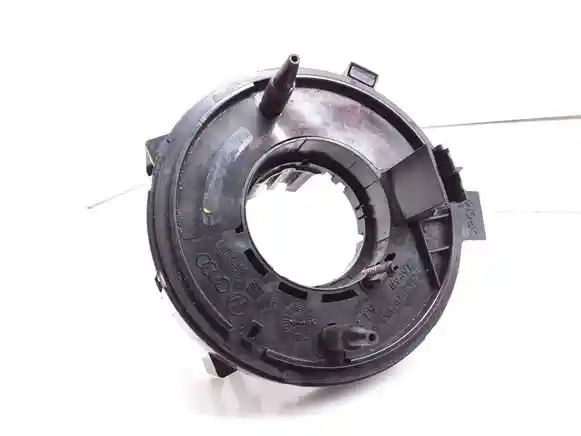

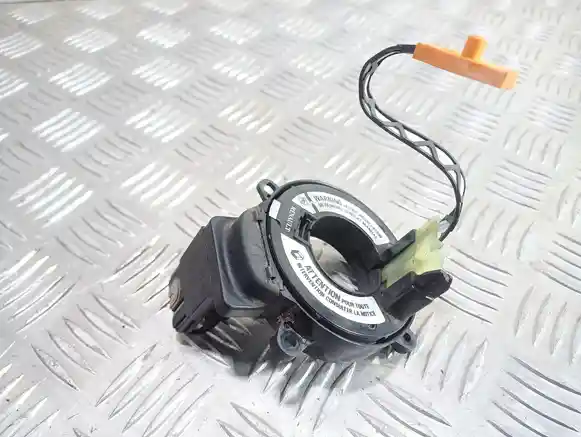

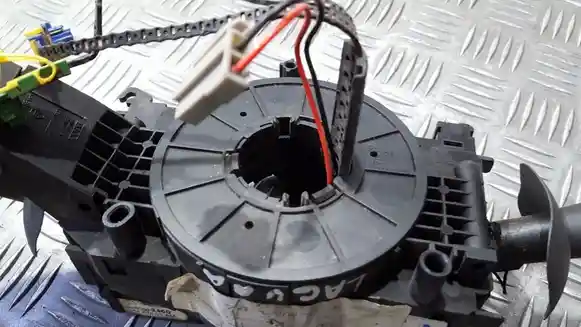

Подобрать оригинальное контактное кольцо SRS б/у можно на Aldym.kz. Фотографии товаров помогают сравнить корпус, разъёмы и состав предложения.
На б/у запчасти предоставляется гарантия 14 дней. Доступна доставка по Казахстану.
Контактное кольцо обеспечивает электрическое соединение между рулём и неподвижной проводкой автомобиля. С ним взаимодействуют модуль подушки безопасности водителя, кнопки рулевого колеса, звуковой сигнал и подрулевой электронный модуль.
При диагностике необходимо учитывать состояние соединительных жгутов и разъёмов. Если неисправен отдельный кнопочный блок или датчик, замена контактного кольца не всегда решает проблему.
Контактное кольцо SRS предназначено для передачи электрических сигналов между неподвижной и вращающейся частями рулевого узла. Его основная функция — поддерживать непрерывное соединение при повороте рулевого колеса.
Датчик угла поворота руля определяет положение и направление вращения рулевого колеса, передавая информацию электронным системам автомобиля. В некоторых конструкциях оба компонента объединены в один корпус, однако выполняют разные задачи.
Монтаж связан с системой подушек безопасности, поэтому работы должны выполняться квалифицированным специалистом по инструкции производителя. Перед разборкой необходимо соблюдать установленный порядок отключения питания и обращения с компонентами SRS.
Контактное кольцо устанавливают в предусмотренном центральном положении при правильно ориентированных передних колёсах. Нарушение центрирования может привести к разрыву внутреннего кабеля при повороте руля до упора.
После сборки выполняют диагностику системы SRS. Если конструкция включает датчик угла поворота руля, может потребоваться его калибровка. Ошибки безопасности нельзя устранять путём отключения контрольного индикатора или обхода штатных цепей.
Оно обеспечивает электрическую связь с подушкой безопасности водителя и другими предусмотренными компонентами руля во время его вращения.
Да. Обрыв или нарушение контакта в соответствующей цепи может привести к регистрации неисправности системы SRS.
Одной из возможных причин является повреждение контактного кольца. Также следует проверить кнопочные модули, проводку и электронное управление.
