Передняя балка подвески — силовой элемент нижней части кузова, служащий основанием для крепления компонентов передней подвески и, в зависимости от конструкции автомобиля, рулевого механизма, двигателя или коробки передач. В каталогах такая деталь также может называться передним подрамником.
Передняя балка обычно представляет собой крупную стальную или алюминиевую пространственную конструкцию, закреплённую снизу кузова. Она формирует жёсткую монтажную основу, относительно которой располагаются основные элементы передней подвески.
Конструкция может быть сварной, штампованной или литой. В балке предусмотрены отверстия, резьбовые соединения и посадочные зоны для рычагов, рулевой рейки, опор силового агрегата и других узлов. Состав закрепляемых компонентов зависит от архитектуры конкретного автомобиля.
Передняя балка обеспечивает заданное взаимное расположение элементов подвески и передаёт нагрузки от них на кузов. Геометрия этой детали непосредственно влияет на положение рычагов и других закреплённых на ней узлов, поэтому правильное исполнение балки имеет принципиальное значение.
Рычаги передней подвески через свои шарниры закрепляются на балке или связанных с ней кронштейнах. Благодаря жёсткому положению этих точек подвеска сохраняет предусмотренную кинематику при вертикальном перемещении колёс, разгоне, торможении и прохождении поворотов.
Если на балке установлена рулевая рейка, её положение относительно поворотных кулаков также определяется геометрией подрамника. На некоторых автомобилях балка дополнительно воспринимает нагрузку через опоры двигателя или коробки передач, объединяя несколько систем в один несущий узел.
Осмотрите балку на трещины, выраженную коррозию, заломы и видимую деформацию. Особого внимания требуют места крепления рычагов, рулевой рейки, опор двигателя и точки соединения балки с кузовом.
Проверьте резьбовые отверстия, приваренные гайки, втулки и посадочные поверхности. На алюминиевых деталях важно исключить трещины возле крепёжных зон, а на стальных — сквозную коррозию и следы грубой правки после удара.
Деформированная балка может проявляться невозможностью правильно выставить углы установки передних колёс, заметной разницей положения колёс относительно кузова или нестабильным поведением автомобиля после удара.
При повреждении крепёжных зон возможны стуки и перемещение закреплённых узлов под нагрузкой. Однако похожие симптомы возникают при деформации рычагов, поворотного кулака, кузова или износе сайлентблоков, поэтому состояние балки необходимо оценивать вместе с окружающими элементами.
1. Осмотрите балку снизу. Проверьте её на следы удара, трещины, заломы, коррозию и необычные следы контакта с дорожным покрытием.
2. Проверьте точки крепления. Оцените места установки рычагов, рулевой рейки и соединения подрамника с кузовом. Смещение или повреждение этих зон может изменять положение связанных деталей.
3. Сравните положение элементов слева и справа. Заметная асимметрия после ДТП или сильного удара колесом может указывать на деформацию балки либо кузова.
4. Используйте результаты измерения геометрии. Если регулировкой невозможно получить предусмотренные углы установки колёс, необходимо проверить рычаги, кулаки, балку и контрольные точки кузова.
5. После серьёзного ДТП проверьте кузов отдельно. Правильная геометрия подрамника не исключает смещения мест его крепления на кузове.
Важно: балка является нагруженным несущим элементом. Автомобиль при осмотре снизу должен быть надёжно зафиксирован, а оценку геометрии после серьёзного столкновения желательно проводить измерительными методами.
Замена требуется при существенной деформации, трещинах, разрушении крепёжных зон, критической коррозии или повреждении, из-за которого невозможно правильно установить и зафиксировать элементы подвески.
После удара решение о замене следует принимать с учётом измерений. Небольшие поверхностные следы эксплуатации сами по себе не означают нарушение геометрии, тогда как визуально малозаметное смещение крепёжной точки может влиять на положение подвески.

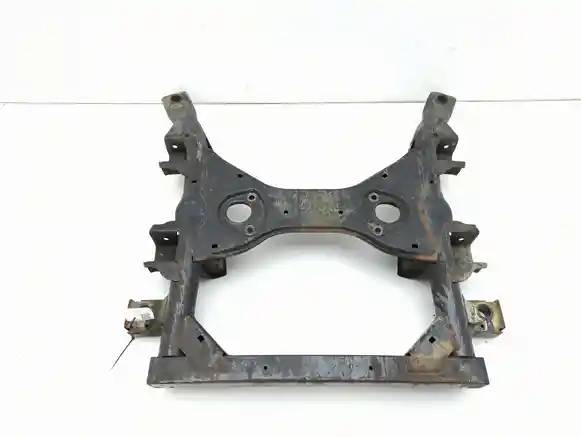

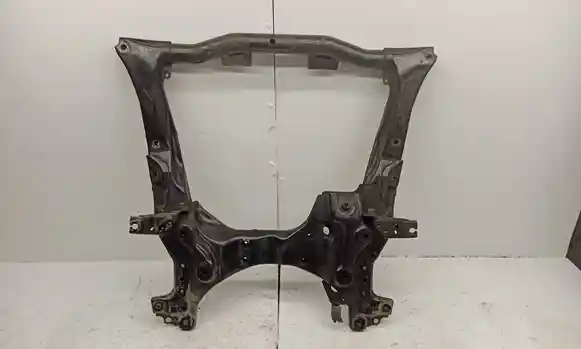

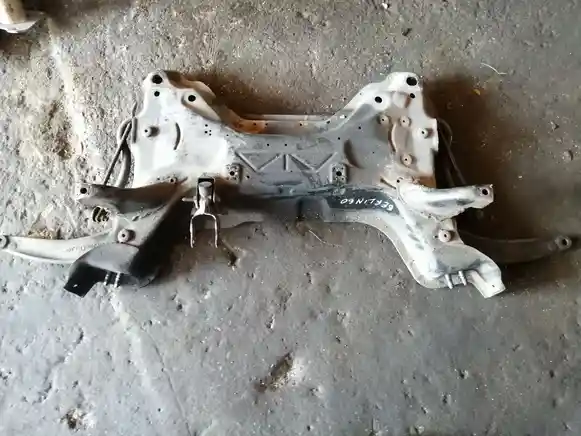

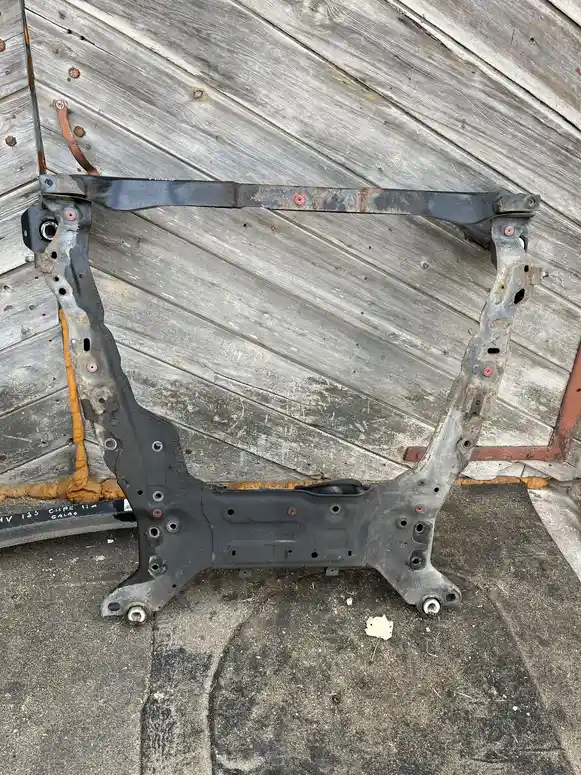

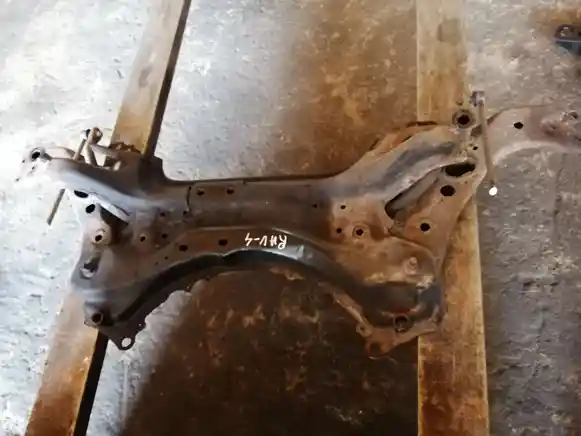

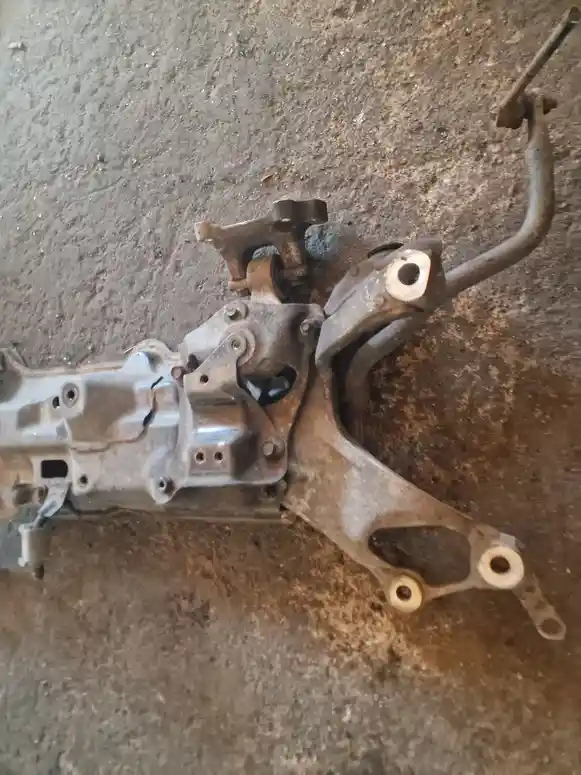

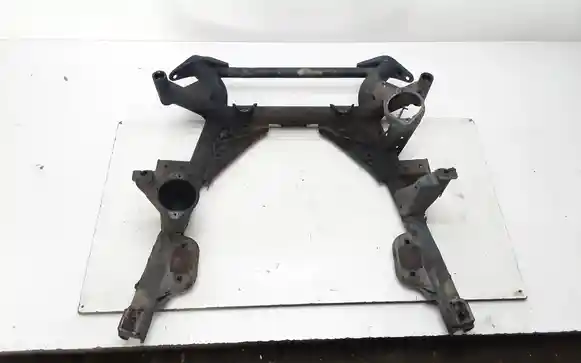

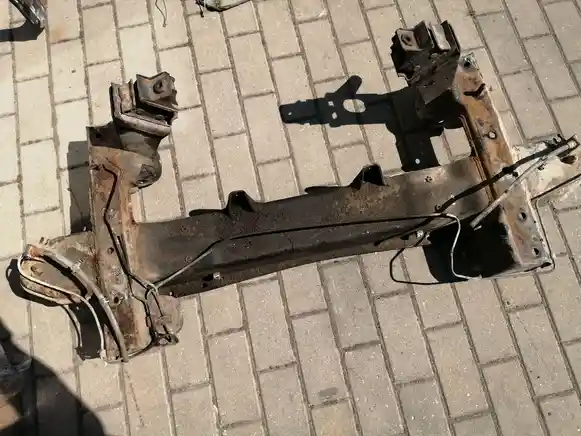

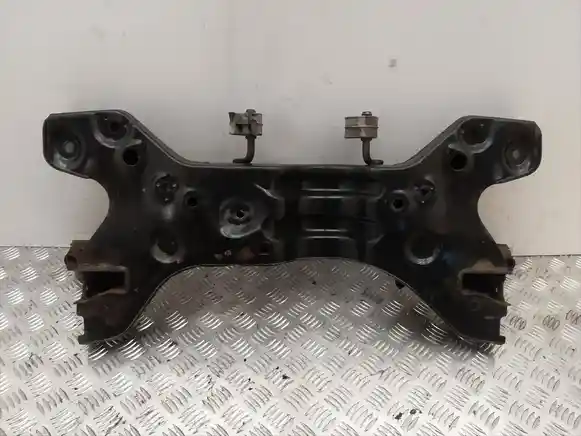

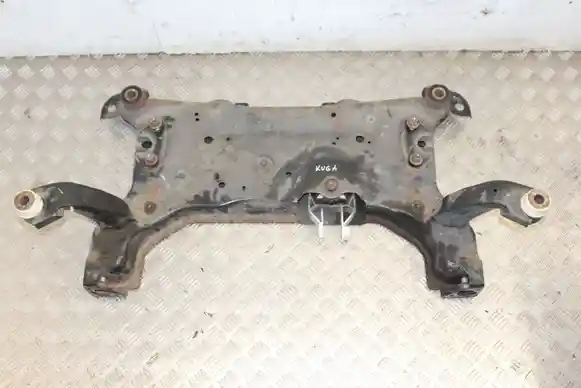

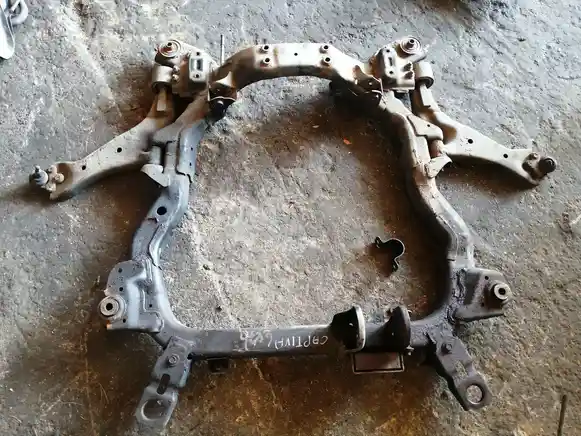

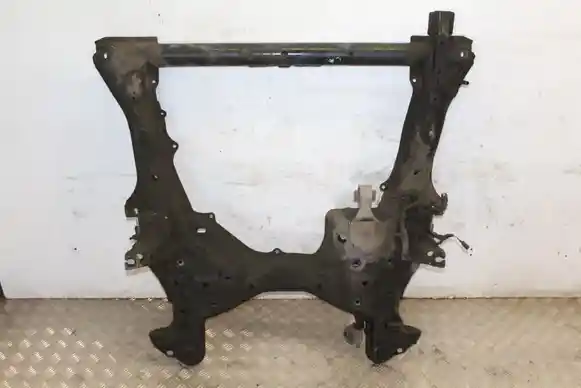

Основной товар — передняя балка или подрамник соответствующего исполнения. В зависимости от конкретного предложения на ней могут оставаться рычаги, сайлентблоки, кронштейны, рулевая рейка, стабилизатор, опоры или другие элементы.
Наличие навесных деталей не является стандартным для категории: фактическую комплектацию необходимо определять по фотографиям и описанию конкретного товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните расположение основных точек крепления балки к кузову и посадочных мест рычагов. Если на подрамнике предусмотрено крепление рулевой рейки или опоры силового агрегата, их расположение также должно соответствовать заменяемой детали.
Обратите внимание на материал и конструктивное исполнение балки. Стальная и алюминиевая версии либо визуально близкие подрамники разных модификаций не следует считать взаимозаменяемыми без подтверждения применяемости.
Различия также встречаются между двигателями, вариантами рулевого управления, стандартной и спортивной подвеской, а также до- и послерестайлинговыми автомобилями. Поэтому одинаковый кузов и год выпуска сами по себе не гарантируют одинаковую конструкцию подрамника.
Закажите подходящую переднюю балку подвески на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.

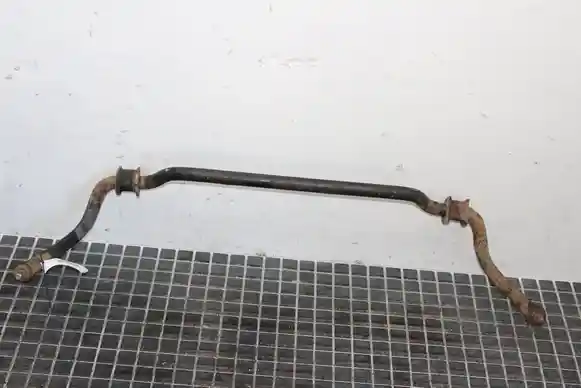

С передней балкой конструктивно связаны рычаги подвески, стабилизатор поперечной устойчивости, рулевая рейка и элементы крепления силового агрегата. При повреждении подрамника после сильного удара необходимо оценивать и эти детали, поскольку нагрузка могла передаться на их крепления.
Если проблема заключается в нарушении углов установки колёс, причиной может быть не только балка, но и погнутый рычаг, поворотный кулак, стойка или изменение геометрии кузова. Диагностика должна учитывать весь передний узел.
Подрамник крепится к кузову в предусмотренных точках и задаёт базовое положение установленных на нём компонентов. На некоторых конструкциях крепёжные отверстия допускают небольшое монтажное перемещение балки перед окончательной затяжкой.
Из-за этого даже исправная и геометрически правильная деталь должна быть установлена в предусмотренном положении. Смещение подрамника относительно кузова способно изменить взаимное расположение левой и правой частей подвески или положение рулевой рейки.
После демонтажа и установки передней балки целесообразно проверить геометрию передней подвески и убедиться, что закреплённые на ней узлы находятся в штатном положении.
При оценке б/у балки важна история эксплуатации автомобиля-донора. Деталь могла сохранить хороший внешний вид, но получить геометрическое отклонение после бокового удара колесом, наезда на препятствие или ДТП.
Следы локального нагрева, сварки, вытягивания или грубой правки могут свидетельствовать о предыдущем восстановлении. Для несущей конструкции особенно важно, чтобы ремонт не изменил расположение заводских крепёжных точек и механическую прочность узла.
Важно: отсутствие выраженной деформации на фотографии не позволяет точно оценить геометрию балки. Если происхождение детали связано с серьёзным повреждением передней части автомобиля, состояние крепёжных точек требует повышенного внимания.
В каталогах эти названия часто используются для одной и той же крупной несущей детали передней подвески. Однако терминология производителей различается, поэтому ориентироваться следует на конструкцию и расположение конкретного узла.
Не обязательно. Балка может продаваться отдельно либо вместе с частью установленного на ней оборудования. Для каждой б/у позиции комплектацию необходимо определять по фотографиям и описанию товара.
Да, после демонтажа или замены подрамника следует проверить углы установки колёс. Балка задаёт положение точек крепления элементов подвески, поэтому её установка может повлиять на геометрию передней оси.
