Передний поворотный кулак соединяет ступицу колеса с элементами передней подвески и рулевого управления, обеспечивая поворот управляемого колеса и его правильное положение относительно подвески.
При подборе важно учитывать сторону установки, конструкцию передней подвески, тип и размеры ступичного подшипника, посадочное место ступицы, расположение креплений амортизатора, шаровой опоры и рулевого наконечника, а также крепления тормозного механизма и датчика ABS.

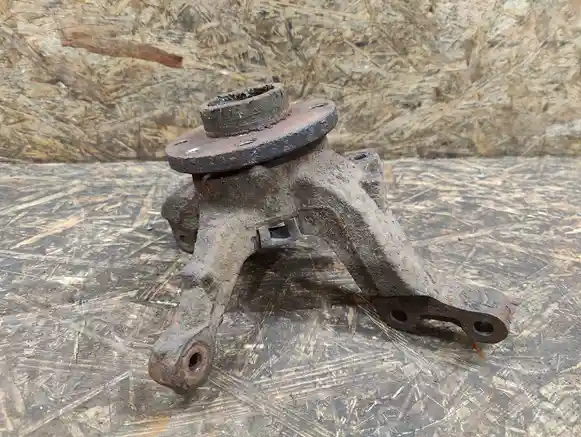

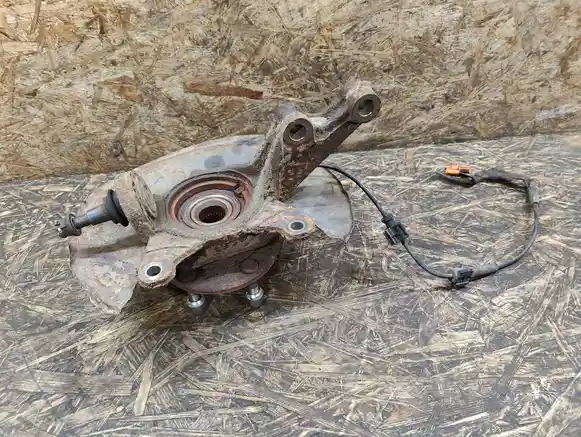

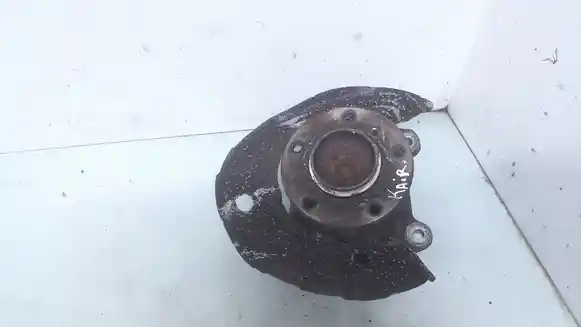

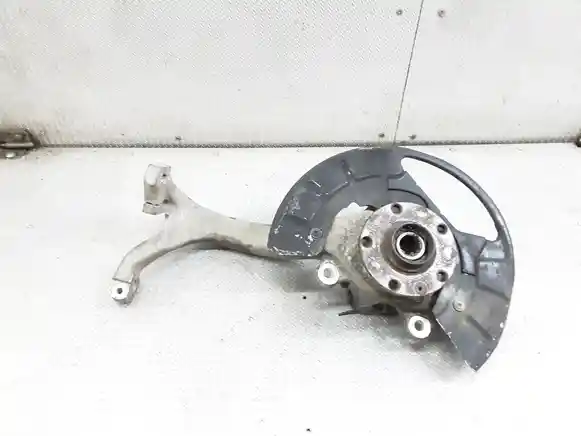

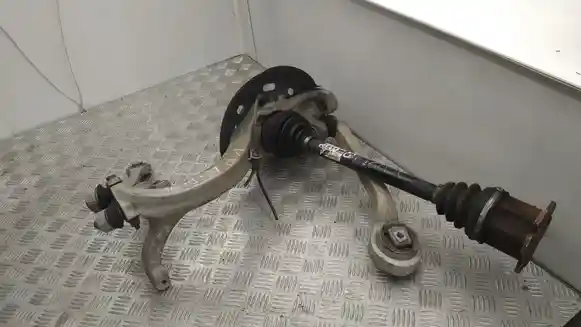

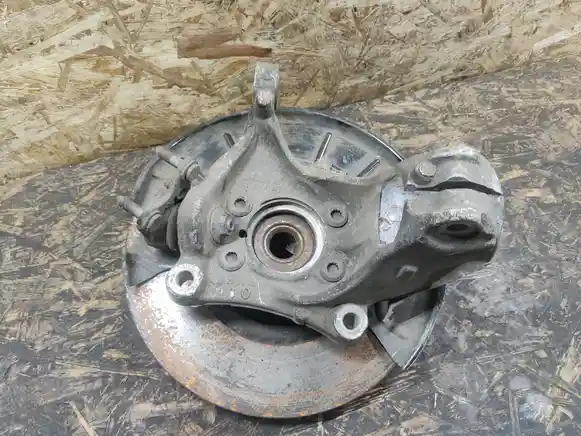

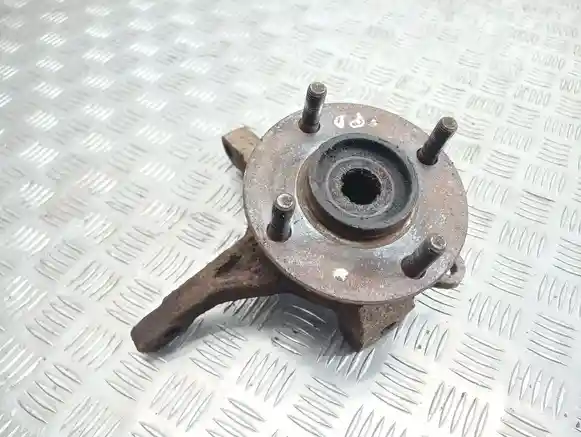

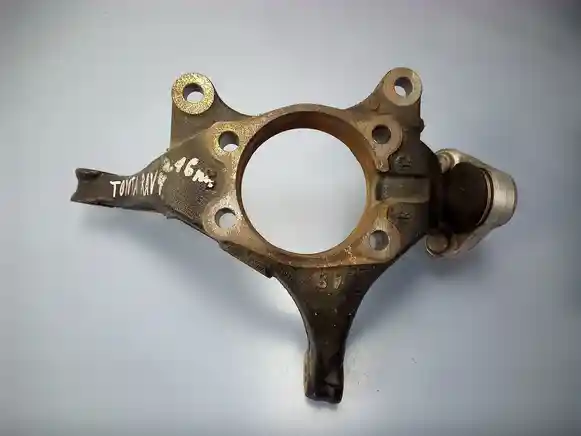

Поворотный кулак представляет собой прочную литую или кованую металлическую деталь сложной формы. В центральной части располагается посадочное место колесного подшипника или крепление ступичного модуля, а вокруг него находятся точки соединения с другими элементами передней подвески.
В подвеске McPherson кулак обычно соединяется с амортизационной стойкой, нижней шаровой опорой и рулевым наконечником. В многорычажной подвеске он может иметь несколько отдельных креплений для верхних и нижних рычагов. Поэтому форма детали существенно зависит от архитектуры шасси.
Передние поворотные кулаки могут различаться для левой и правой стороны, конструкцией посадочного места ступичного подшипника, геометрией и расположением креплений амортизатора, шаровой опоры, рулевого наконечника и тормозного суппорта. Внешне похожие детали не всегда взаимозаменяемы из-за различий в конструкции подвески, ступичного узла и тормозной системы.
При выборе рекомендуется сверять OEM-коды автозапчастей, сторону установки, тип ступичного подшипника и ступицы, размеры посадочных поверхностей, расположение креплений элементов подвески и рулевого управления, тормозного механизма и датчика ABS.
Кулак является связующим элементом между колесом и подвеской. Ступица вращается на подшипнике относительно кулака либо устанавливается на него в виде отдельного ступичного модуля, а сам кулак перемещается вместе с подвеской при прохождении дорожных неровностей.
Рулевой наконечник воздействует на предусмотренный рычаг кулака и изменяет направление управляемого колеса. При этом шаровые соединения и рычаги подвески задают траекторию его движения, а амортизатор и пружина контролируют вертикальные перемещения колеса.
Осмотрите деталь на трещины, сколы, сильную коррозию и видимую деформацию. Особого внимания требуют проушины и отверстия крепления амортизатора, шаровых соединений, рулевого наконечника и тормозного суппорта.
Проверьте посадочную зону колесного подшипника или поверхность крепления ступичного модуля. Резьбовые отверстия, стопорная канавка и другие элементы фиксации должны быть сохранены. Следы сварки, сильного нагрева или грубой правки могут указывать на предыдущий ремонт повреждённой детали.
Деформированный кулак может проявляться нарушением положения колеса и невозможностью получить предусмотренные углы установки колёс при регулировке. После сильного удара колесо может визуально располагаться под другим углом относительно противоположной стороны автомобиля.
При повреждении посадочного места подшипника возможны люфт, гул или повторный износ ступичного подшипника. Стук также может возникать при повреждении крепёжных зон, однако похожие симптомы вызывают рычаги, шаровые опоры, рулевые наконечники и другие детали подвески.
1. Проверьте положение колеса. После удара сравните визуальное положение передних колёс и результаты измерения геометрии подвески.
2. Осмотрите кулак на подъёмнике. Проверьте корпус и крепёжные зоны на трещины, деформацию и следы контакта с препятствием.
3. Исключите повреждение соседних элементов. Погнутый рычаг, стойка или смещённый подрамник также могут изменить положение колеса, поэтому неисправность нельзя определять только по результатам развал-схождения.
4. Проверьте ступичный узел. При наличии люфта определите, находится ли он непосредственно в подшипнике или связан с его фиксацией в кулаке.
5. После ДТП проверьте контрольные размеры. Небольшую деформацию массивного кулака бывает сложно определить визуально, поэтому при необходимости его геометрию сравнивают с исправной деталью или заводскими параметрами.
Важно: поворотный кулак относится к нагруженным деталям подвески и рулевого управления. Трещины и сомнительно восстановленные крепёжные зоны требуют особенно осторожной оценки.
Замена необходима при трещинах, существенной деформации, разрушении креплений подвески или рулевого наконечника, повреждении резьбовых соединений, которое невозможно безопасно восстановить, либо критическом износе посадочного места колесного подшипника.
Также замена может потребоваться после сильного удара, если измерения подтверждают изменение геометрии кулака. Наличие исправного ступичного подшипника не компенсирует неправильное положение крепёжных точек самой детали.

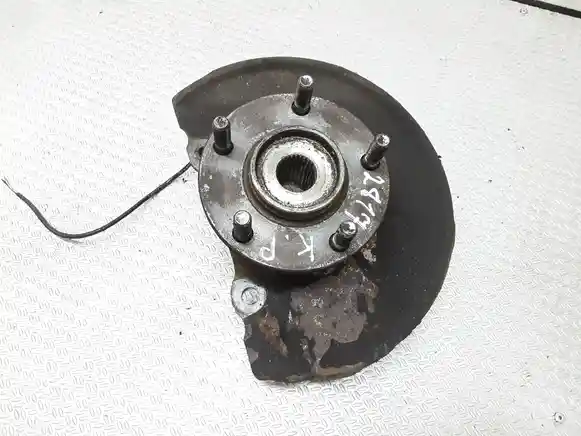

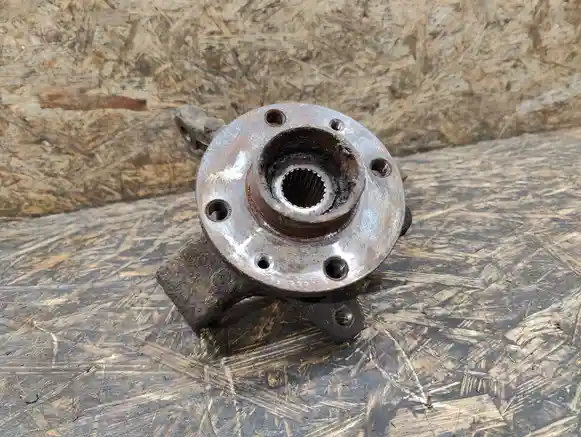

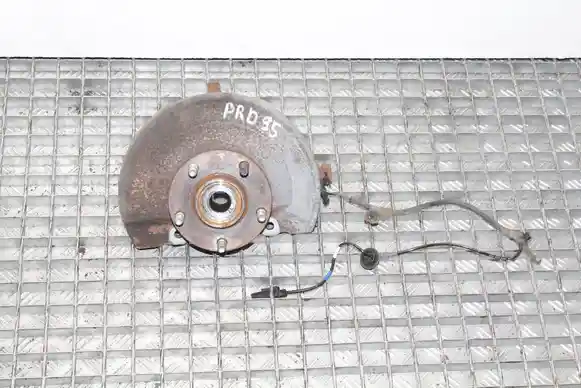

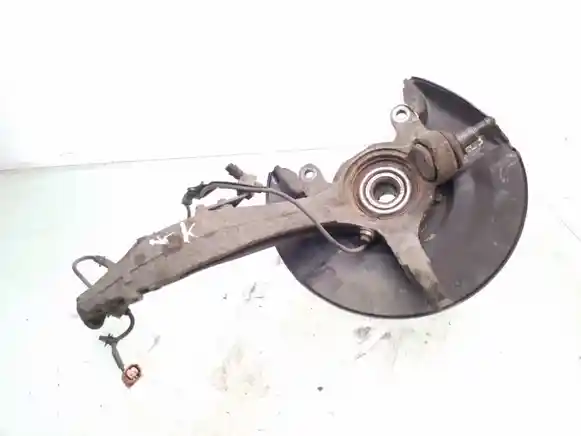

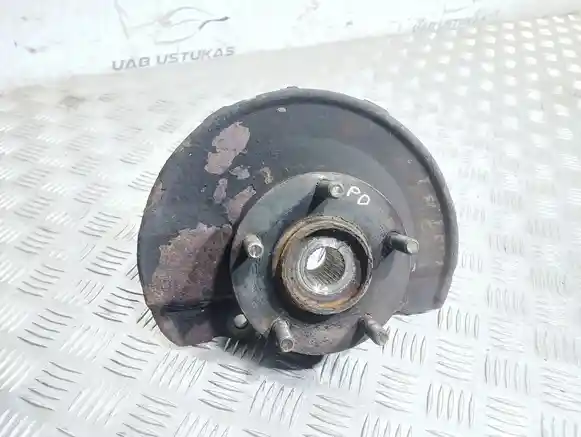

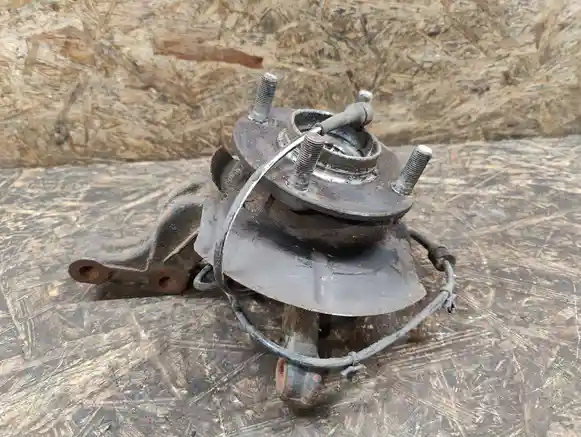

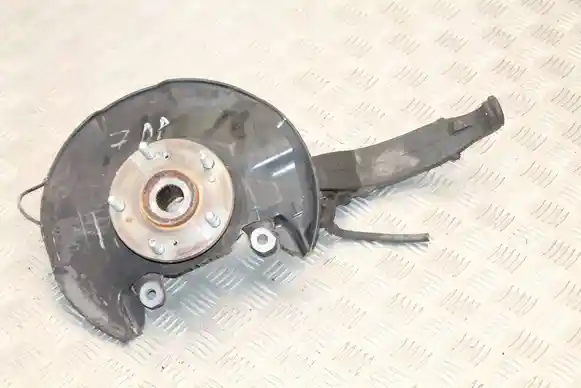

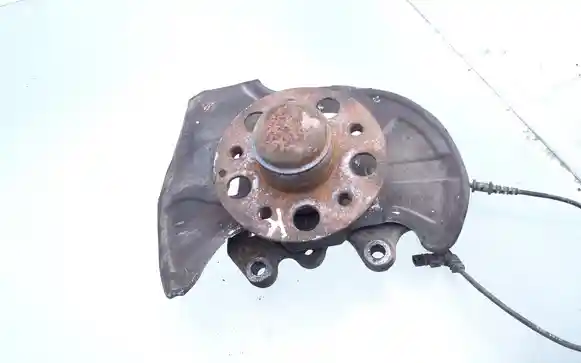

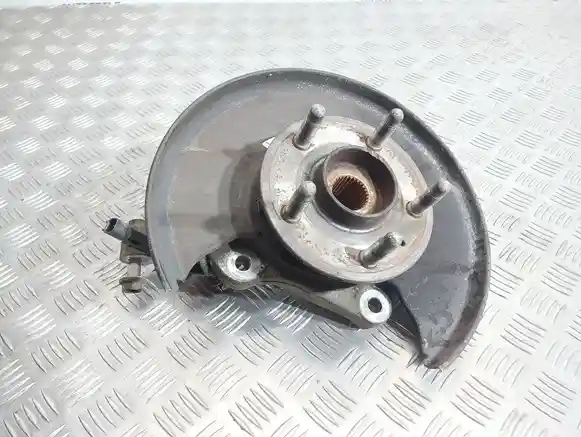

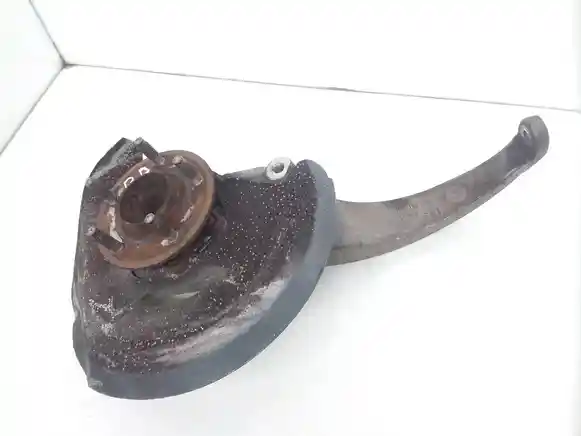

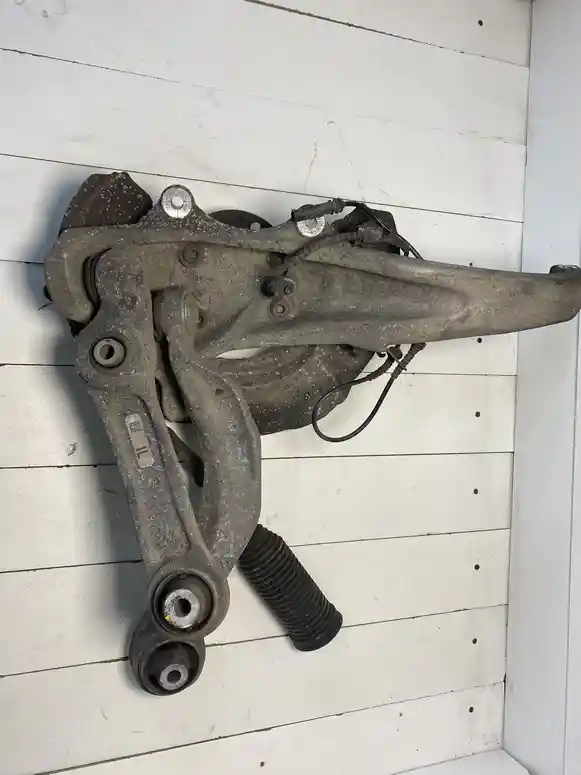

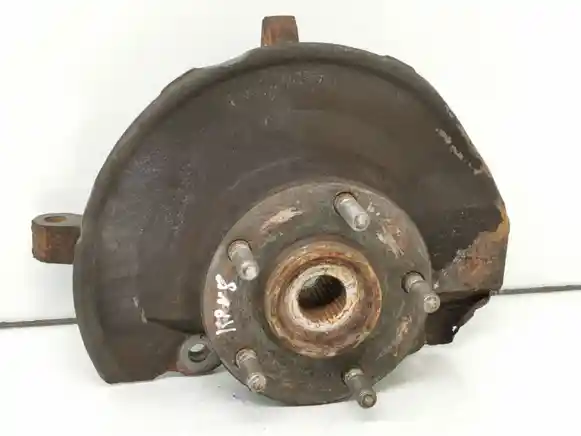

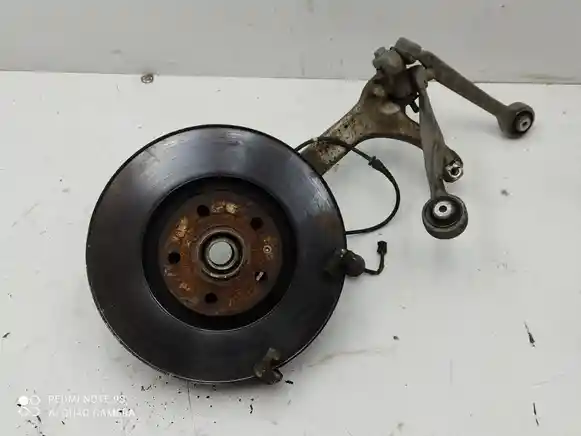

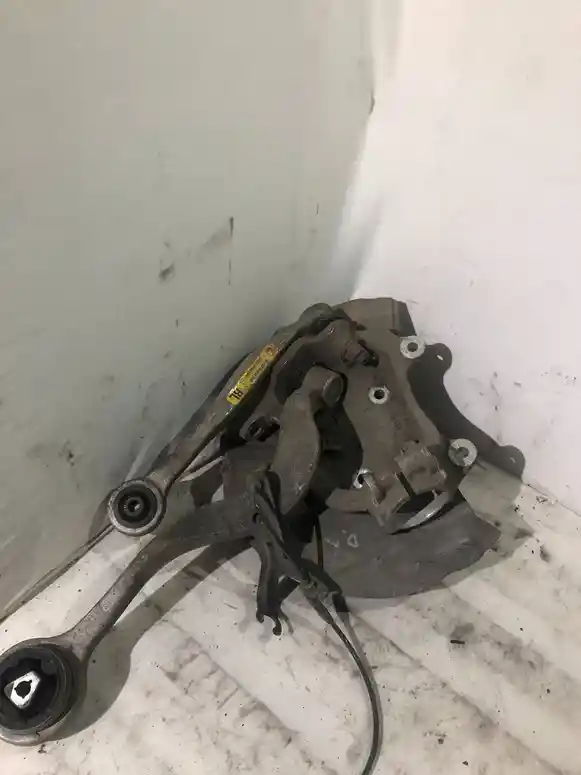

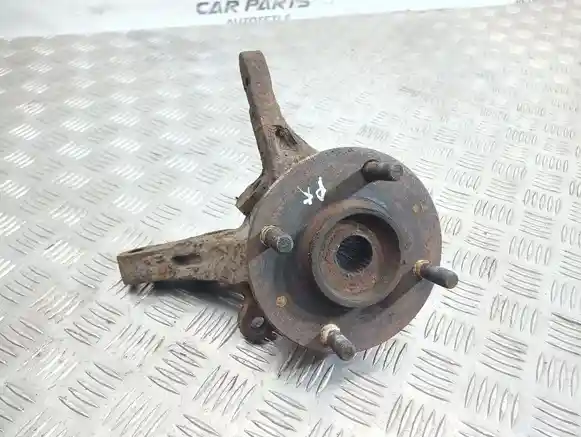

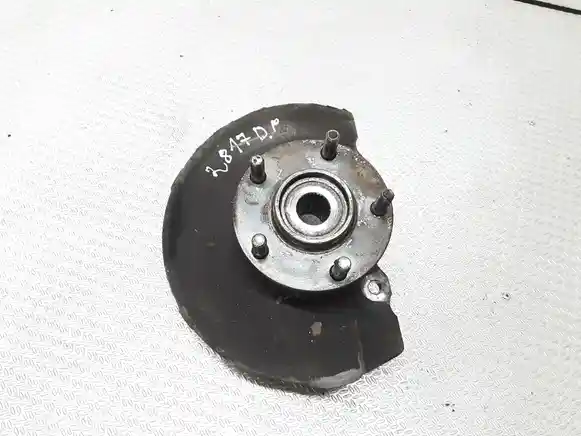

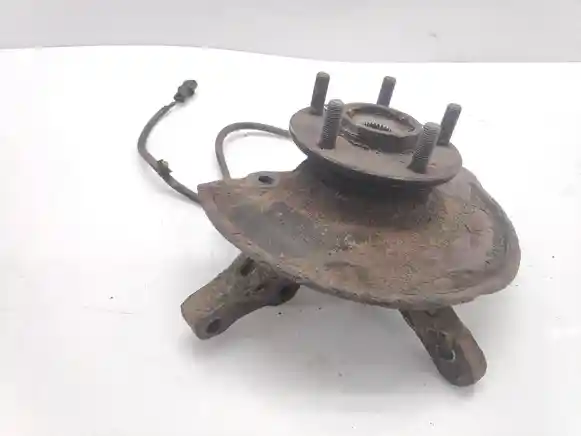

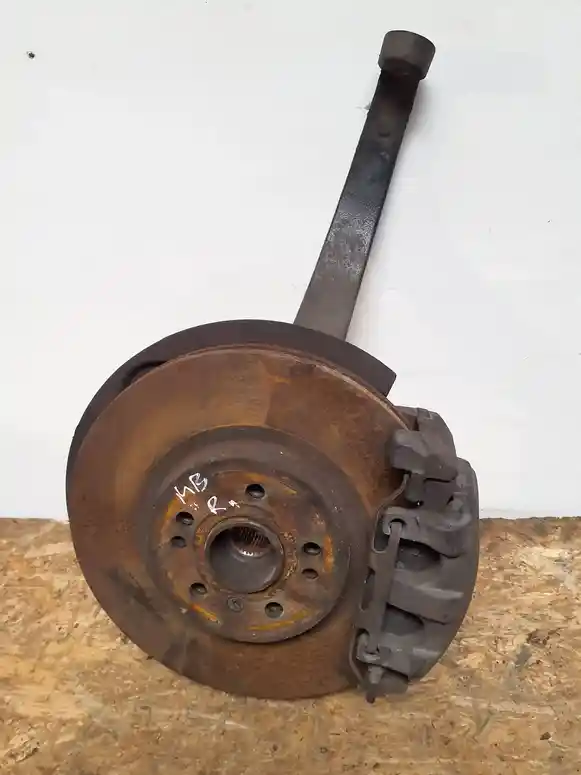

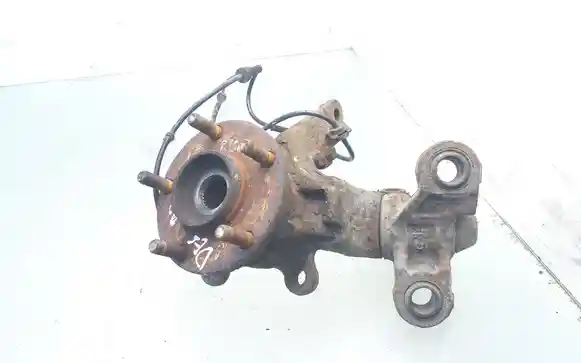

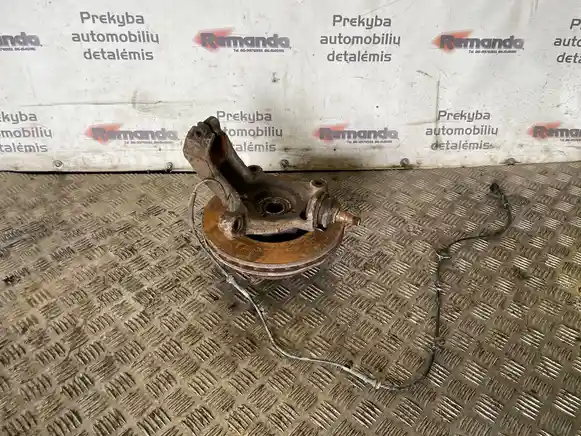

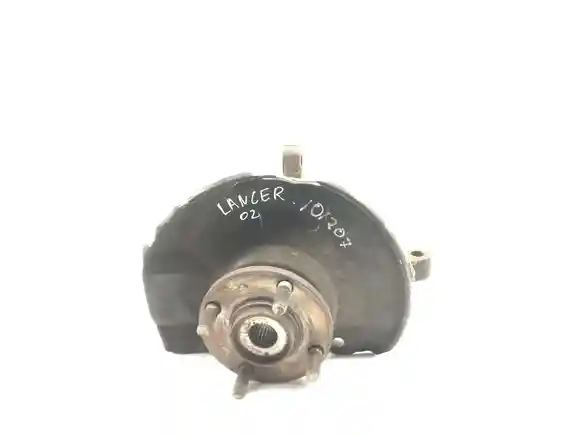

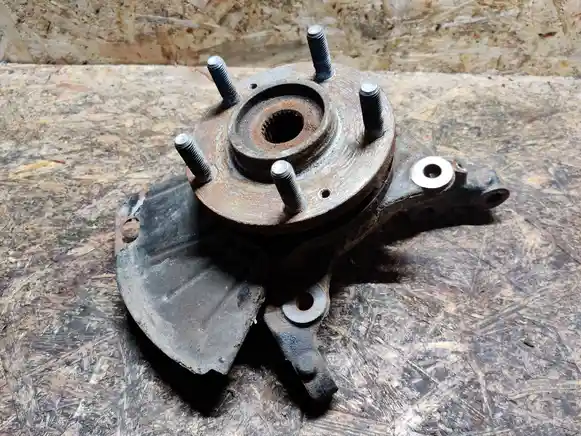

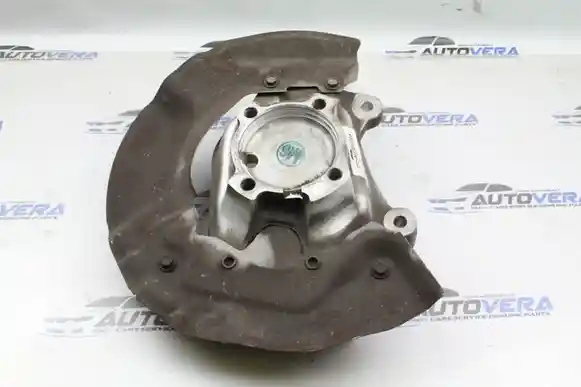

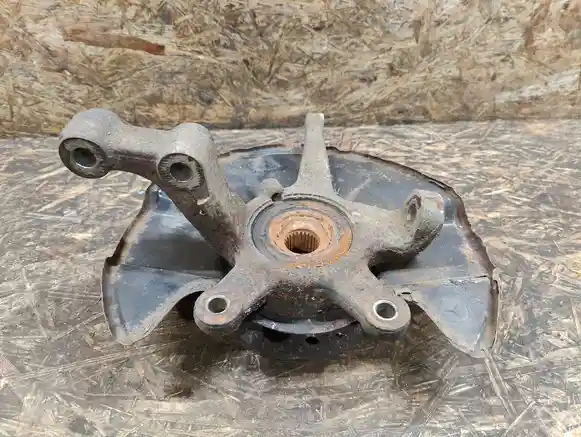

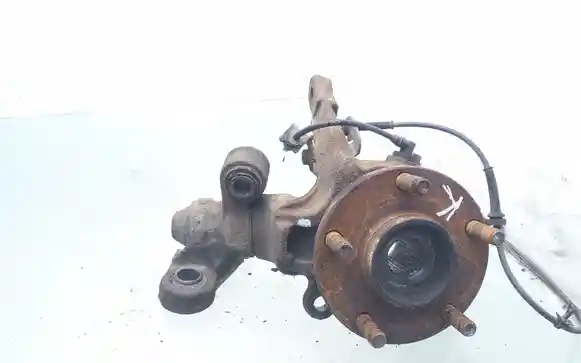

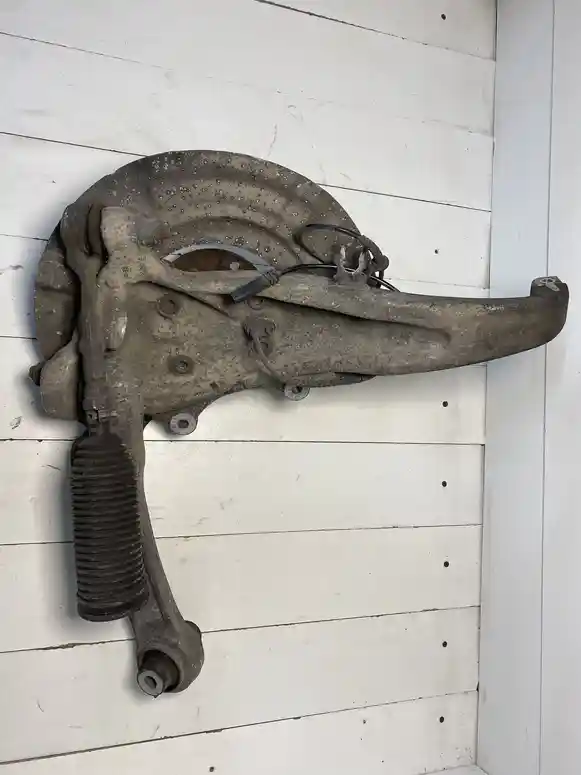

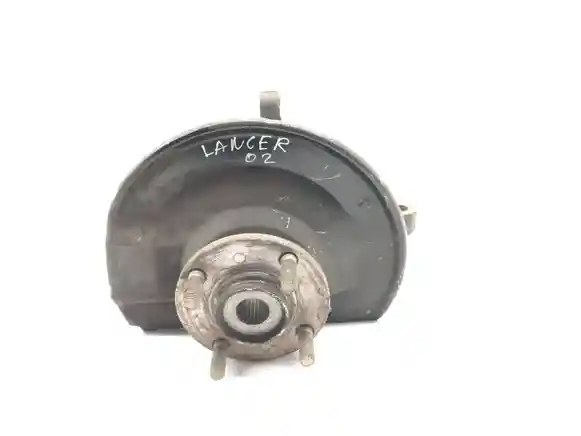

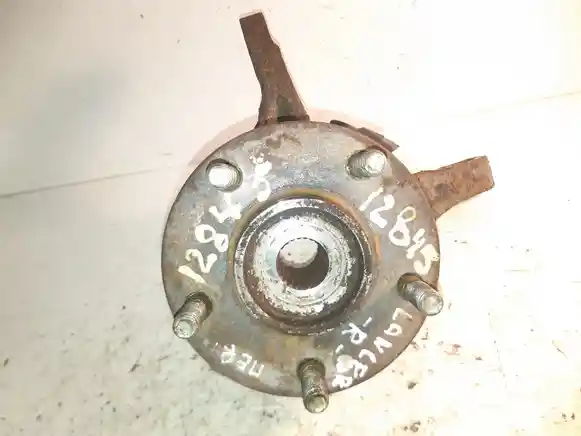

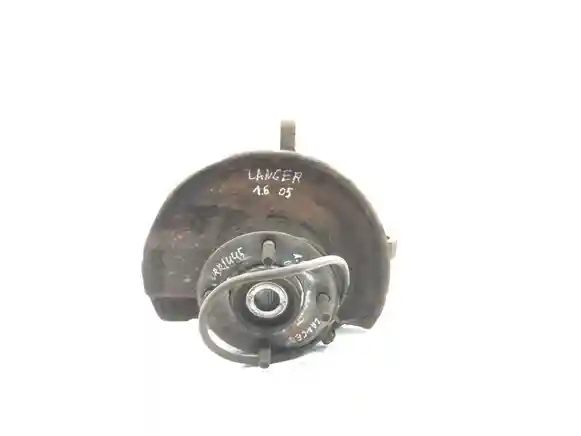

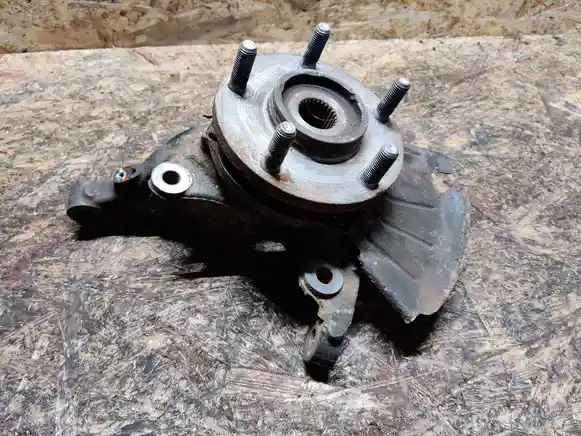

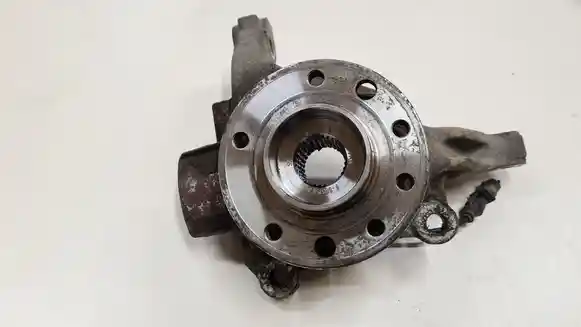

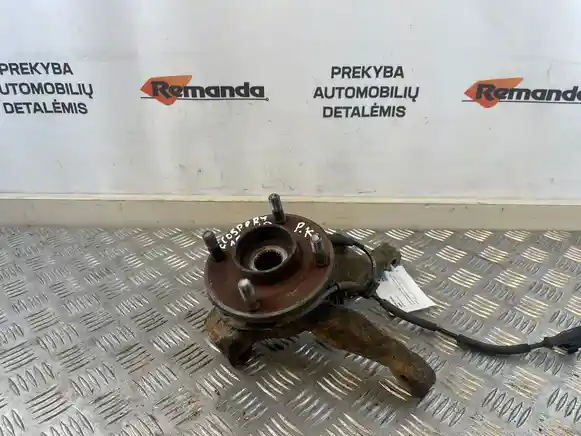

Основной товар — передний поворотный кулак соответствующей стороны и исполнения. В зависимости от конкретного предложения в нём могут оставаться колесный подшипник, ступица, защитный щиток тормозного диска, датчик ABS, шаровая опора или другие элементы.
Дополнительные детали не являются обязательной комплектацией категории. Их наличие необходимо определять по фотографиям и описанию конкретного товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Уточните левую или правую сторону установки и сравните конструкцию центральной части под колесный подшипник или ступицу. Проверьте расположение точек соединения с амортизатором, рычагами и рулевым наконечником.
Также сопоставьте крепление тормозного суппорта и исполнение зоны датчика ABS. Если используется приводной вал, конструкция ступичного узла должна соответствовать предусмотренной трансмиссии автомобиля.
Различия также встречаются между стандартными и усиленными тормозами, спортивными версиями шасси и отдельными рестайлингами. Поэтому совпадение модели автомобиля и года выпуска ещё не гарантирует одинаковое исполнение детали.
Закажите подходящий передний поворотный кулак на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
С поворотным кулаком непосредственно связаны ступица и колесный подшипник, амортизатор или рычаги подвески, шаровые соединения и рулевой наконечник. К нему также крепятся элементы тормозного механизма и, в зависимости от конструкции, датчик скорости колеса ABS.
После сильного удара в колесо необходимо оценивать весь узел. Например, неправильный развал может быть вызван не только деформированным кулаком, но и повреждением стойки, рычага, подрамника или крепёжных точек кузова.
Кулак задаёт взаимное расположение оси ступицы и точек соединения с подвеской. Даже небольшое изменение этой геометрии после сильного удара способно изменить положение колеса относительно рычагов и амортизационной стойки.
При этом массивная металлическая деталь может не иметь очевидного изгиба при визуальном осмотре. Отклонение становится заметным по результатам измерения углов установки колёс или при сравнении контрольных размеров с исправной стороной.
Поэтому после ДТП регулировка развала или схождения не должна использоваться для маскировки деформированного кулака: сначала необходимо убедиться, что геометрия несущих деталей подвески соответствует предусмотренной конструкции.
Остаточное состояние б/у кулака зависит не столько от обычного пробега, сколько от ударных нагрузок и истории ремонта автомобиля-донора. При нормальной эксплуатации массивная деталь изнашивается мало, однако сильный удар колесом способен повредить её крепёжные и посадочные зоны.
Особого внимания требуют следы сварки, локального нагрева и механической правки. Также следует учитывать состояние посадочного места подшипника: длительная эксплуатация с разрушенным или проворачивающимся подшипником может оставить выработку даже на геометрически исправном кулаке.
Важно: отсутствие видимых трещин не подтверждает правильную геометрию детали после серьёзного ДТП. Для ответственного ремонта следует учитывать происхождение детали и состояние всех её функциональных поверхностей.
Не обязательно. Кулак может продаваться отдельно либо с оставшимися элементами ступичного узла. Для каждой б/у позиции фактическую комплектацию необходимо проверять по фотографиям и описанию товара.
Обычно это отдельные зеркальные детали. Различается расположение креплений рулевого управления, тормозного механизма и других элементов, поэтому сторону установки необходимо определять до покупки.
Да, после замены кулака рекомендуется проверить углы установки колёс. При ремонте разъединяются элементы, определяющие геометрию подвески, а положение нового кулака должно соответствовать предусмотренным параметрам.
