Передний карданный вал — элемент трансмиссии полноприводного автомобиля, который передаёт крутящий момент от раздаточной коробки или другого узла распределения момента к переднему редуктору. Вал обеспечивает механическую связь между агрегатами, расположенными на расстоянии и способными немного изменять взаимное положение при работе силового агрегата и подвески.
Передний кардан обычно представляет собой металлический трубчатый вал с шарнирными соединениями на концах. В зависимости от автомобиля используются карданные крестовины, ШРУСы, фланцы, шлицевые соединения и другие конструктивные элементы, позволяющие передавать вращение между агрегатами трансмиссии.
Передний карданный вал обычно короче заднего, поскольку соединяет раздаточный механизм с расположенным впереди редуктором. Конкретная конструкция зависит от компоновки автомобиля: соединения на двух концах могут быть одинаковыми либо принципиально различаться.
Передний карданный вал передаёт крутящий момент к передней ведущей оси и одновременно допускает предусмотренное конструкцией угловое и осевое перемещение между агрегатами. Его длина и соединительные элементы должны соответствовать конкретной трансмиссии, чтобы вал работал в правильном диапазоне положения шарниров.
Раздаточная коробка или другой узел распределения крутящего момента получает вращение от трансмиссии и направляет его на переднюю ось через карданный вал. На противоположном конце кардан соединяется с передним редуктором, который распределяет полученный момент между передними ведущими колёсами.
Шарниры позволяют кардану работать при наличии угла между выходом раздаточной коробки и входом редуктора. Если конструкцией предусмотрено изменение рабочей длины, оно компенсируется соответствующим подвижным соединением, чтобы перемещение агрегатов не создавало чрезмерной осевой нагрузки.
Осмотрите трубу на вмятины, изгибы, трещины, глубокую коррозию и следы контакта с другими деталями автомобиля. Деформация вращающегося вала способна нарушить его геометрию и вызвать вибрацию даже при исправных шарнирах.
Проверьте состояние фланцев, шлицов и шарниров. Не должно быть чрезмерного люфта, заклинивания, повреждённых крепёжных отверстий или выраженной выработки шлицев. У шарниров с пыльниками дополнительно проверьте резину на разрывы и следы выхода смазки.
Износ соединений переднего кардана может проявляться металлическим стуком при начале движения, изменении нагрузки или подключении тяги на переднюю ось. Люфт в шарнирах и шлицах увеличивает свободный ход трансмиссии и делает удары более заметными.
Деформация или нарушение балансировки способны вызывать вибрацию, интенсивность которой меняется со скоростью автомобиля. Повреждённый шарнир также может создавать гул, хруст или периодический механический шум. Сходные симптомы возникают при неисправности раздаточной коробки, переднего редуктора и приводов колёс.
1. Определите условия появления симптома. Обратите внимание, возникает ли стук при начале движения и смене нагрузки, а вибрация — в определённом диапазоне скорости.
2. Осмотрите вал по всей длине. Проверьте трубу на деформацию, следы удара и контакт с окружающими деталями или защитными элементами.
3. Проверьте шарниры. На неподвижном и надёжно зафиксированном автомобиле оцените наличие чрезмерного относительного перемещения между валом и соединительными элементами.
4. Проверьте шлицевые и фланцевые соединения. Источником удара может быть не шарнир, а износ шлицов или ослабленное крепление фланца.
5. Отделите кардан от соседних неисправностей. Люфт выходного фланца раздаточной коробки или переднего редуктора не следует ошибочно принимать за люфт самого карданного вала.
Важно: не проверяйте передний кардан руками или инструментом при работающем двигателе и вращающейся трансмиссии. Для осмотра под автомобилем используйте только надёжно установленные предназначенные для этого опоры.
Замена вала требуется при подтверждённом изгибе или другой серьёзной деформации трубы, трещинах, повреждении фланцев или шлицов, а также при неисправности неразборных шарниров, если их отдельный ремонт конструкцией не предусмотрен.
Если кардан имеет обслуживаемую крестовину, ШРУС или другой заменяемый компонент, возможность ремонта зависит от состояния остальных частей вала. После вмешательства в конструкцию карданной передачи необходимо учитывать требования к правильной сборке и балансировке.

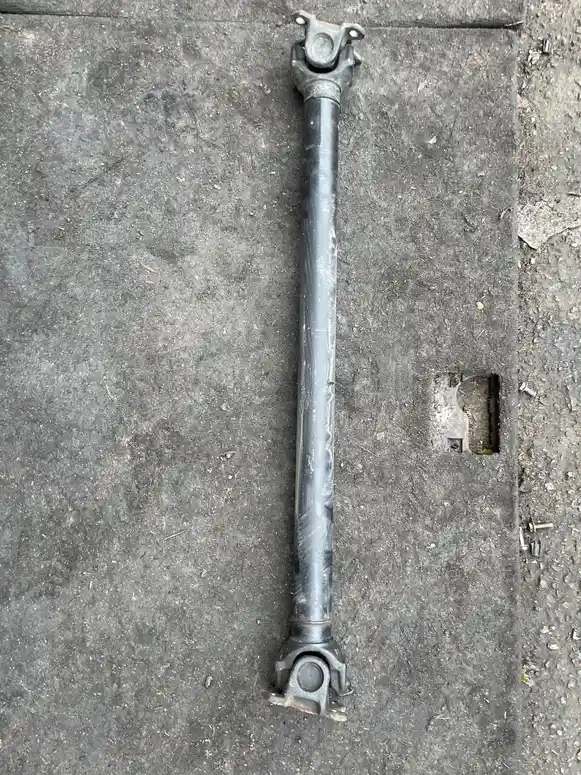

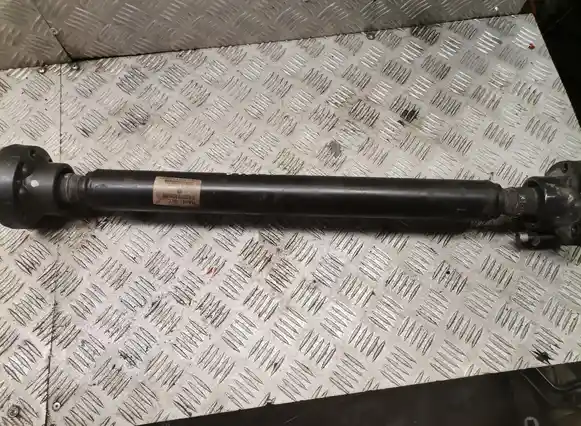

Основной товар — передний карданный вал в фактической сборке конкретного предложения. На нём могут оставаться фланцы, крестовины, ШРУСы, шлицевые соединения, пыльники и другие предусмотренные его конструкцией элементы.
Крепёж, раздаточная коробка, передний редуктор и защитные элементы не являются обязательной частью предложения, если они отдельно не показаны или не указаны в описании. Фактическую комплектацию необходимо проверять по фотографиям товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните конструкцию обоих концов карданного вала: тип соединения с раздаточной коробкой и способ крепления к переднему редуктору. Для фланцев важны диаметр, расположение отверстий и посадочная часть, для шлицевого соединения — его исполнение и размеры.
Также сравните длину вала и расположение его шарниров. Кардан с подходящими соединениями, но другой рабочей длиной может установить шарниры или подвижное соединение вне предусмотренного диапазона работы.
Изменения возможны и в течение выпуска автомобиля: производитель может применять другую трансмиссию или модернизировать соединения карданной передачи. Поэтому совпадение модели и года необходимо рассматривать вместе с конкретной конфигурацией привода.
Закажите подходящий передний карданный вал на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Передний кардан работает между раздаточной коробкой и передним редуктором, поэтому люфт в любом из этих узлов может передаваться через карданную передачу. При диагностике стука важно определить, в каком именно соединении возникает относительное перемещение.
Вибрацию необходимо отличать от неисправности передних полуосей, ступиц и других вращающихся элементов. Если сам кардан исправен, источником симптома может быть подшипник или фланец соседнего агрегата.
Передний кардан устанавливается между двумя агрегатами, расстояние между которыми определено компоновкой конкретной трансмиссии. При этом шарниры и подвижные соединения рассчитаны на работу в определённом диапазоне положения, а не на произвольное осевое смещение.
Слишком длинный вал может создавать осевую нагрузку на выход раздаточной коробки или вход переднего редуктора. Слишком короткий способен оставить недостаточное зацепление шлицевого соединения либо вывести подвижную часть ближе к пределу её рабочего хода.
Поэтому несколько сантиметров разницы в длине могут иметь принципиальное значение, даже если фланцы визуально совпадают. Измерять и сравнивать кардан необходимо с учётом конструкции его подвижного соединения и положения, предусмотренного для установки.
Остаточное состояние переднего кардана зависит от сохранности трубы, шарниров, шлицев и соединительных фланцев. Особое значение имеет состояние подвижных элементов, поскольку они постоянно работают под переменной нагрузкой и компенсируют взаимное положение агрегатов.
При оценке б/у детали следует учитывать следы предыдущего ремонта. Нештатная сварка трубы, повреждение балансировочных элементов или неправильная сборка разборного соединения могут изменить геометрию и баланс вращающегося узла.
Важно: отсутствие заметного люфта не подтверждает правильную балансировку кардана. Вал со следами сильного удара или деформации может создавать вибрацию только после достижения определённой скорости вращения.
Передний кардан передаёт крутящий момент к переднему редуктору, а задний — к заднему. Они могут существенно различаться длиной, шарнирами и соединительными фланцами и не являются взаимозаменяемыми только из-за принадлежности к одному автомобилю.
Это зависит от конструкции. Крестовины и некоторые другие шарниры могут быть ремонтопригодными, тогда как отдельные карданные валы имеют неразборные или не предусмотренные для штатной замены соединения.
Да. Причиной может быть деформация трубы, нарушение балансировки или износ шарнира. Однако перед заменой кардана следует исключить другие вращающиеся элементы трансмиссии и ходовой части, способные создавать похожую вибрацию.
