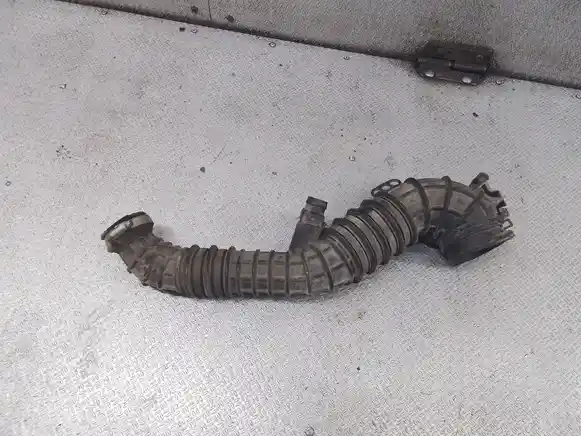

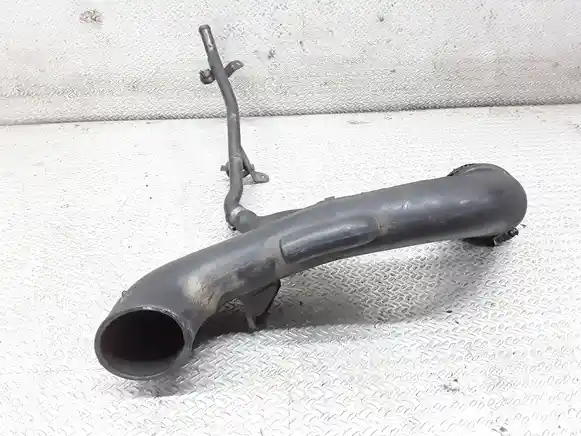

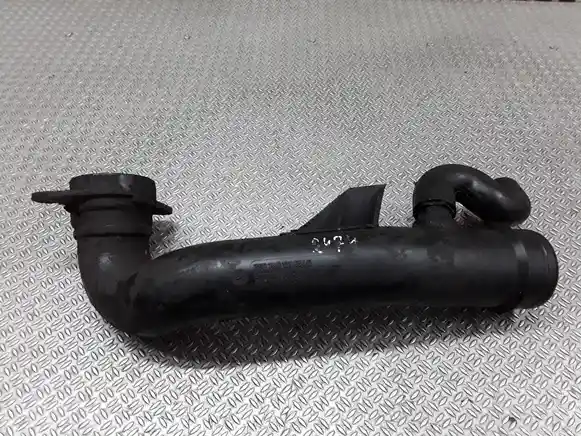

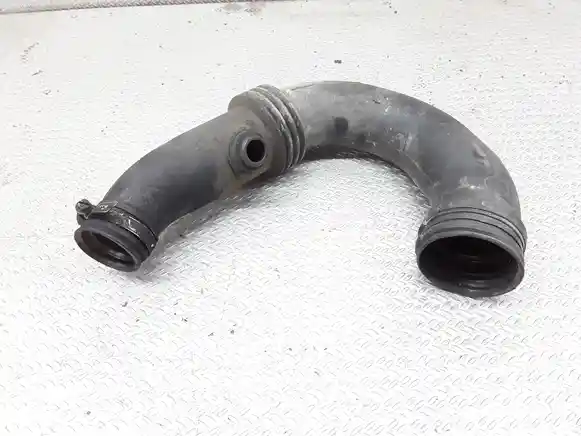

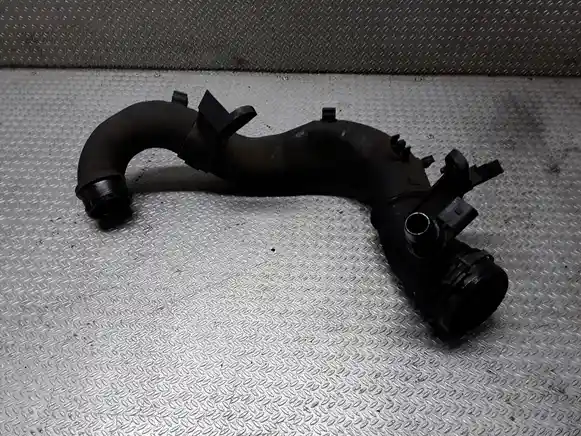

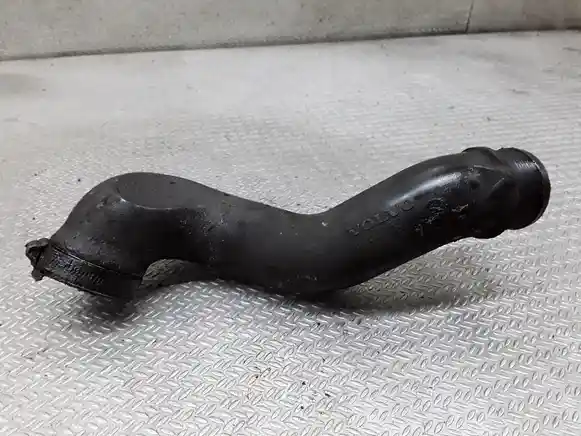

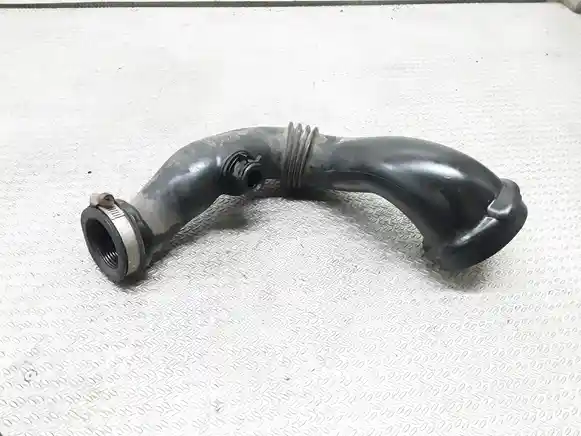

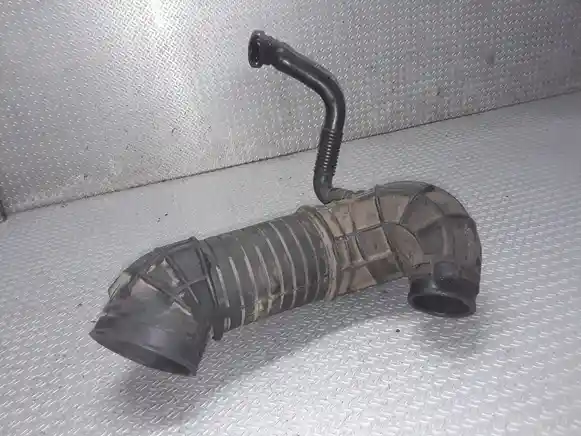

Патрубок турбины — элемент воздушного тракта двигателя с турбонаддувом, соединяющий турбокомпрессор с соседними компонентами системы впуска. В зависимости от расположения это может быть патрубок подачи воздуха к компрессору либо элемент напорной магистрали между турбиной, интеркулером и впуском двигателя.
Патрубок представляет собой герметичный канал для воздушного потока системы турбонаддува. Он может быть изготовлен из формованной резины, многослойного эластомера, пластика или сочетать жёсткие и гибкие участки, позволяющие компенсировать движение двигателя относительно кузова.
Патрубки до компрессорной части турбины работают преимущественно на стороне всасывания, тогда как элементы после компрессора подвергаются повышенному давлению и температуре сжатого воздуха. Поэтому требования к их конструкции и армированию различаются.
Патрубок обеспечивает прохождение воздуха между конкретными узлами системы турбонаддува без утечек и чрезмерного ограничения потока. Его форма рассчитана под компоновку моторного отсека, поэтому деталь должна проходить по штатной траектории без перегибов и контакта с горячими или подвижными компонентами.
На входной стороне патрубок подводит очищенный воздух от воздушного фильтра и расходомера к компрессорной части турбокомпрессора. После сжатия воздух по напорным патрубкам направляется к интеркулеру, где охлаждается, а затем поступает во впуск двигателя.
При работе двигателя давление, температура и расход воздуха постоянно меняются. Гибкие участки магистрали компенсируют вибрации и перемещение силового агрегата, а герметичные соединения удерживают воздушный поток внутри предусмотренного тракта.
Осмотрите патрубок по всей длине на разрывы, трещины, потёртости и участки сильной деформации. Особое внимание уделите изгибам и зонам рядом с хомутами или быстросъёмными соединениями, где материал испытывает повышенную механическую нагрузку.
У пластиковых труб проверьте отсутствие трещин возле креплений и соединительных фланцев. На быстросъёмных соединениях оцените состояние пазов фиксатора и посадочных поверхностей уплотнений. Штуцеры и боковые ответвления должны быть целыми.
Негерметичность напорного патрубка может сопровождаться шипением или свистом под нагрузкой, снижением тяги, недостаточным давлением наддува и появлением соответствующих ошибок управления двигателем. В районе повреждения иногда заметен масляный налёт, поскольку во впускном тракте турбированного двигателя может присутствовать масляный аэрозоль.
Повреждение патрубка перед турбокомпрессором способно приводить к подсосу воздуха. Если негерметичность расположена после расходомера, часть поступающего воздуха может не учитываться системой управления. Конкретные проявления зависят от схемы впуска двигателя.
1. Осмотрите весь воздушный тракт. Проверяйте не только подозрительный патрубок, но и соединения от воздушного фильтра до турбины, интеркулера и впускного коллектора.
2. Ищите следы утечки. Масляный налёт вокруг соединения или трещины может помочь обнаружить место выхода воздуха на напорной стороне, однако сам по себе небольшой масляный след не подтверждает повреждение патрубка.
3. Проверьте соединения. Осмотрите хомуты, фиксирующие скобы и уплотнительные кольца. Иногда воздух выходит через соединение при полностью исправном корпусе патрубка.
4. Сравните давление наддува. Если диагностическое оборудование показывает заданное и фактическое давление, существенное расхождение под нагрузкой может быть основанием для дальнейшей проверки герметичности системы.
5. При необходимости выполните проверку на утечки. Для поиска небольших дефектов применяют подходящее оборудование для опрессовки или дымовой проверки впускного тракта.
Важно: проверку под давлением выполняйте только с оборудованием и давлением, допустимыми для конкретного двигателя. Не используйте импровизированное высокое давление и не разъединяйте напорные патрубки при работающем двигателе. Не приближайте руки и инструменты к вращающимся деталям турбокомпрессора и двигателя.
Замена требуется при сквозном разрыве, глубокой трещине, разрушении соединительного конца или деформации, препятствующей нормальному прохождению воздуха. Также патрубок меняют при повреждении встроенного соединения, если обеспечить штатную герметичность другим способом невозможно.
Если причиной утечки является только изношенное уплотнительное кольцо, ослабленный хомут или отдельный фиксатор, замена всего патрубка может не потребоваться. Необходимо определить фактический источник негерметичности.
Обычно продаётся сам патрубок или труба соответствующего участка системы наддува. Хомуты, фиксаторы, уплотнительные кольца, датчики, кронштейны и соединительные элементы входят только при их фактическом наличии на конкретной позиции.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Определите расположение требуемой детали относительно турбокомпрессора и интеркулера. Сравните форму изгибов, длину и диаметры соединительных концов.
Если используются быстросъёмные соединения, сопоставьте их конструкцию и расположение фиксаторов. Для патрубков с ответвлениями дополнительно важно количество и направление штуцеров для вентиляции, датчиков или вспомогательных воздушных линий.
После рестайлинга или модернизации двигателя производитель может изменить турбину, интеркулер или воздушный тракт. Поэтому визуально похожий патрубок от другой версии автомобиля может отличаться длиной или направлением соединений.
Закажите подходящий патрубок турбины на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Патрубки турбины работают совместно с воздушным фильтром, расходомером воздуха, турбокомпрессором, интеркулером и впускным коллектором. При недостаточном наддуве необходимо проверять весь тракт, поскольку утечка в интеркулере или соседнем соединении может давать такие же симптомы, как повреждение патрубка.
Небольшая масляная плёнка внутри воздушного тракта турбированного двигателя не всегда означает неисправность патрубка. Масляный аэрозоль может поступать во впуск через систему вентиляции картера, после чего оседать на внутренних поверхностях труб, интеркулера и соединений.
Количество масла следует оценивать вместе с состоянием двигателя и турбокомпрессора. Значительное скопление жидкого масла, быстрое повторное загрязнение после очистки или повышенный расход моторного масла требуют диагностики источника, а не простой замены патрубка.
На внешней поверхности масляный след особенно полезен как диагностический признак: на напорной стороне он может появляться в месте небольшой утечки, где воздушный поток выносит наружу содержащийся внутри масляный аэрозоль.
Остаточный ресурс гибкого патрубка зависит от возраста материала, температуры и количества циклов давления. Со временем резина может становиться жёсткой или, наоборот, размягчаться под воздействием масла, особенно в наиболее горячих участках возле турбокомпрессора.
У армированных патрубков внешняя поверхность не всегда показывает состояние внутренних слоёв. Обратите внимание на локальные вздутия, расслоение, следы длительного трения о соседние детали и нестандартные следы ремонта.
Важно: перед установкой убедитесь, что внутри б/у патрубка нет обломков, песка и других посторонних предметов. Особенно критична чистота деталей на стороне перед компрессорным колесом турбины.
Названия могут пересекаться. Патрубок между турбокомпрессором и интеркулером одновременно относится к системе турбины и интеркулера. Для заказа важнее определить его точное расположение в воздушном тракте.
Тонкая масляная плёнка встречается на многих турбированных двигателях и сама по себе не подтверждает неисправность. Большое количество жидкого масла требует проверки вентиляции картера, турбокомпрессора и состояния двигателя.
Да. На напорной стороне трещина может раскрываться сильнее под нагрузкой, поэтому дефект, почти незаметный при остановленном двигателе, способен создавать утечку при повышении давления.
