Панель радиаторов двигателя служит для установки и фиксации радиаторов и связанных элементов в передней части автомобиля, обеспечивая их правильное расположение относительно кузова и системы охлаждения.
При подборе важно учитывать конструкцию и размеры панели, расположение крепежных точек, посадочные места радиаторов и вентиляторов, форму кронштейнов и совместимость с элементами передней части кузова.

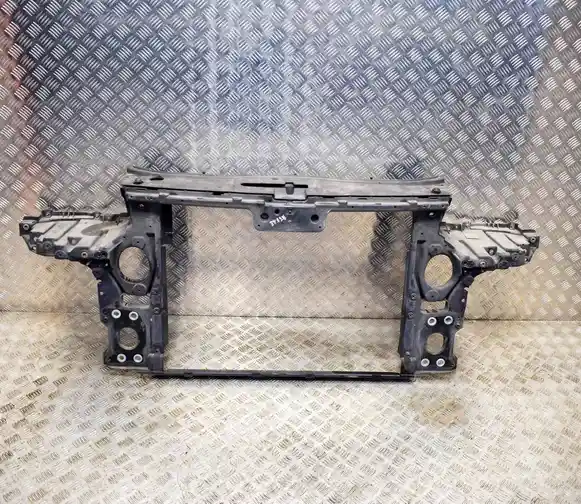

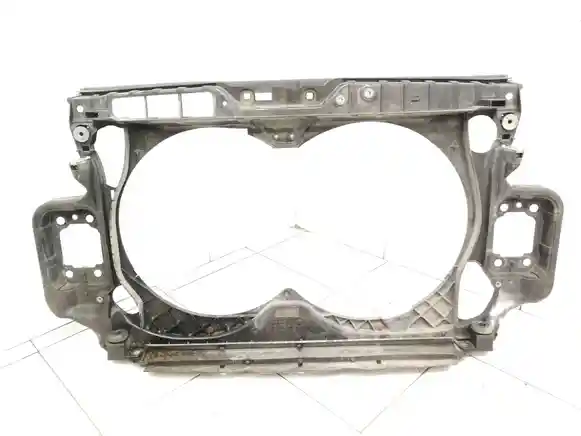

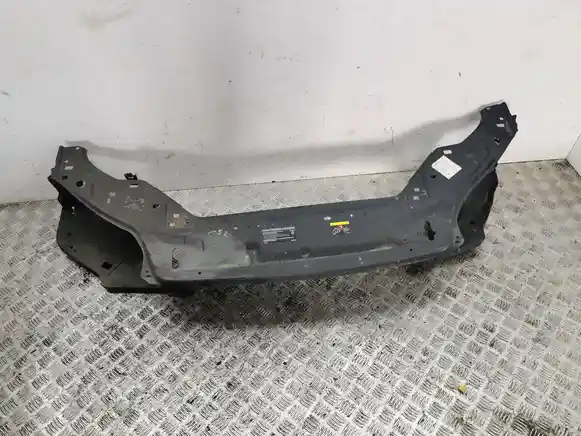

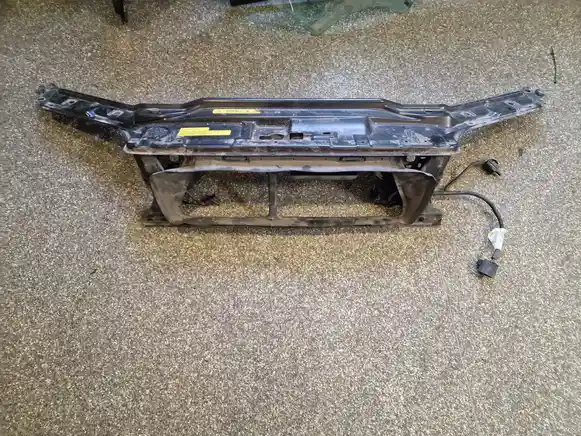

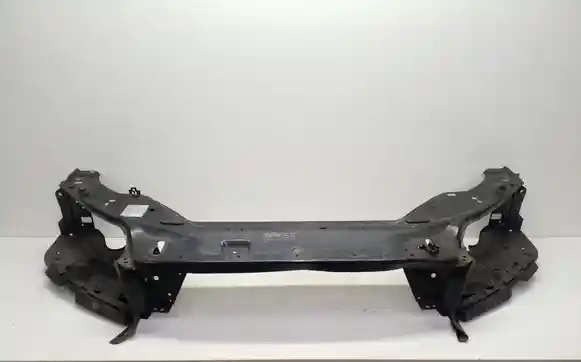

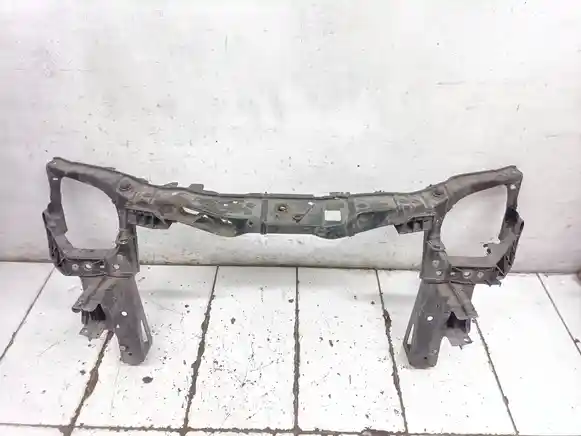

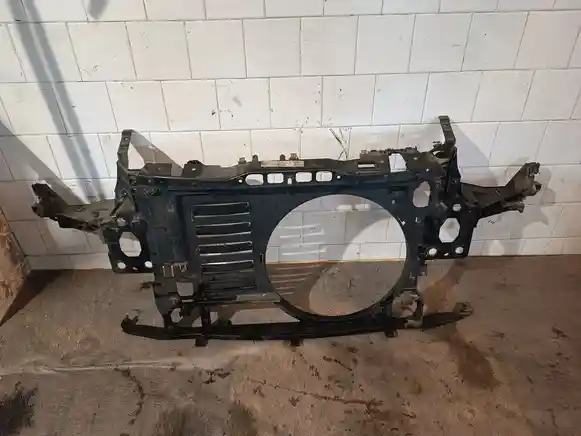

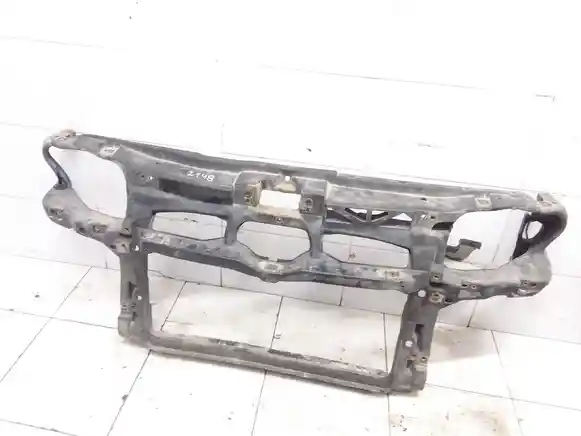

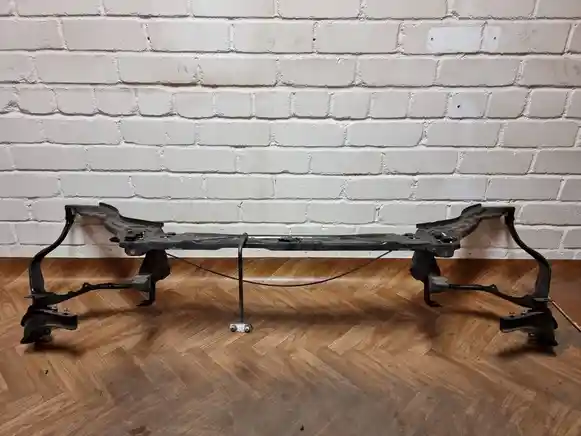

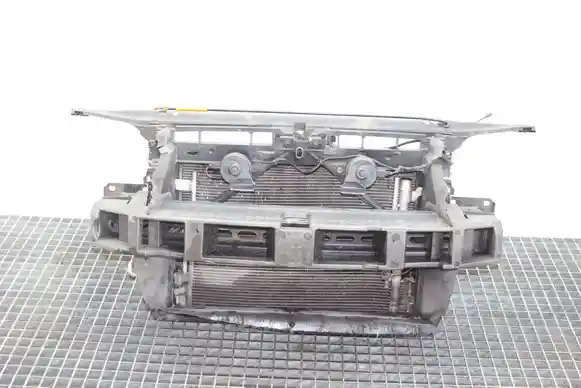

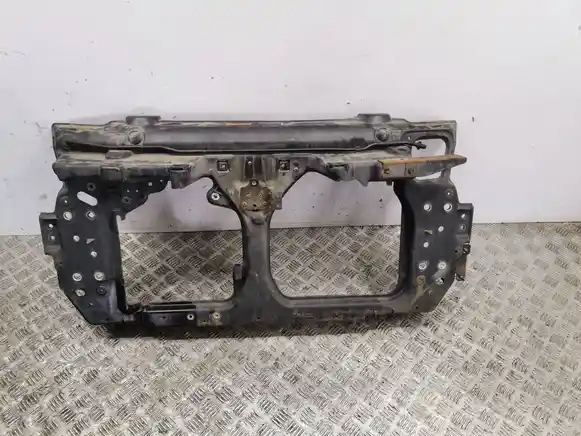

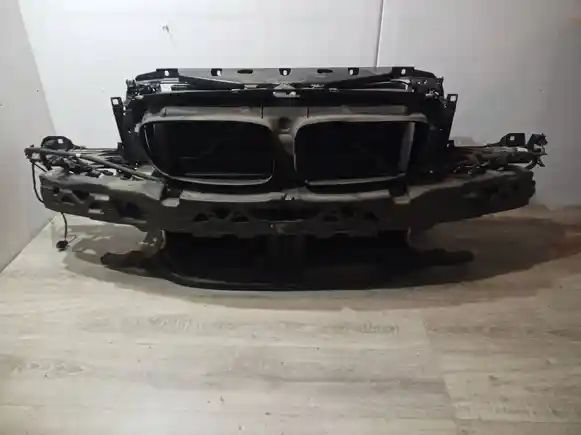

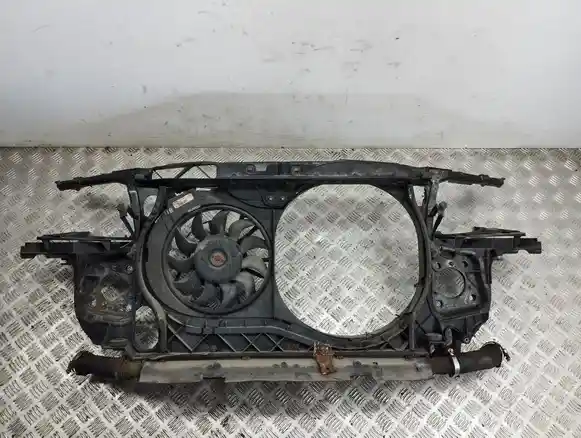

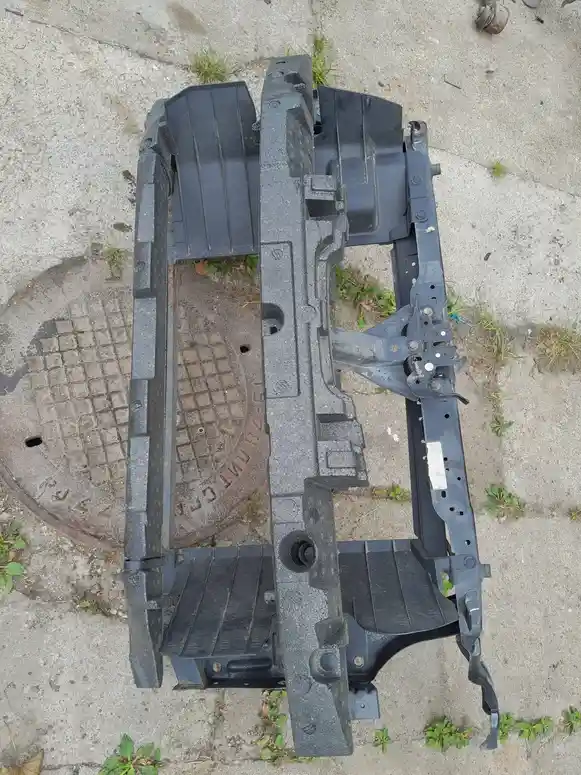

Панель образует каркас вокруг радиаторного пакета и имеет предусмотренные точки для крепления теплообменников и других элементов передней части. В её конструкции могут присутствовать верхняя и нижняя поперечины, боковые стойки, направляющие, втулки, посадочные места и усиленные крепёжные зоны.

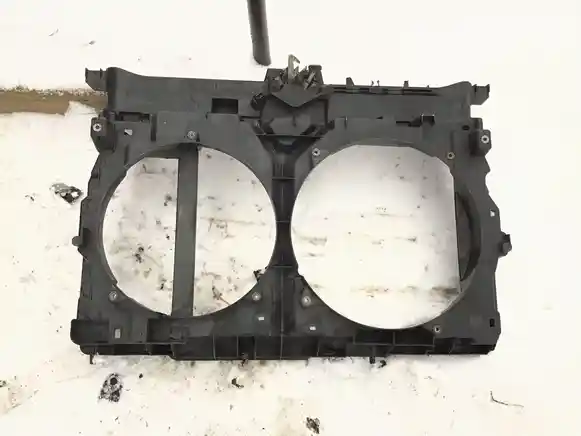

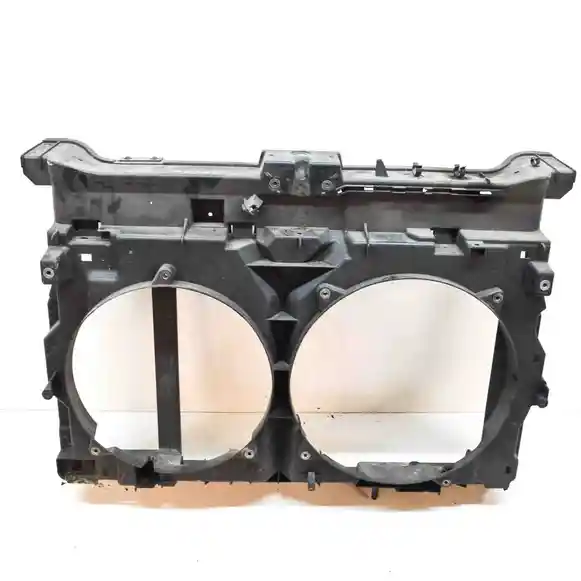

На одних автомобилях панель выполнена как крупная единая деталь, на других состоит из нескольких соединяемых элементов. Пластиковые конструкции позволяют интегрировать множество креплений непосредственно в корпус, тогда как металлические панели могут использовать приваренные или прикручиваемые кронштейны.
Панель удерживает радиаторный пакет в предусмотренном положении относительно кузова, переднего бампера и воздушных каналов. Правильная геометрия необходима не только для крепления теплообменников, но и для соблюдения штатных зазоров между вентилятором, радиаторами и соседними кузовными элементами.
Панель задаёт взаимное положение нескольких элементов передней части. Радиаторы должны находиться на определённом расстоянии от вентилятора и кузовных деталей, а воздушные направляющие — правильно прилегать к теплообменникам. Смещение каркаса нарушает эту геометрию.
В зависимости от конструкции к панели также могут крепиться замок капота, звуковые сигналы, датчики, проводка, воздуховоды и отдельные элементы бампера. Поэтому последствия её деформации иногда заметны не только по положению радиаторов.
У пластиковой панели внимательно осмотрите углы, крепёжные уши, резьбовые вставки и тонкие переходы между рёбрами жёсткости. Трещины после фронтального удара могут быть малозаметными и проходить с обратной стороны детали.

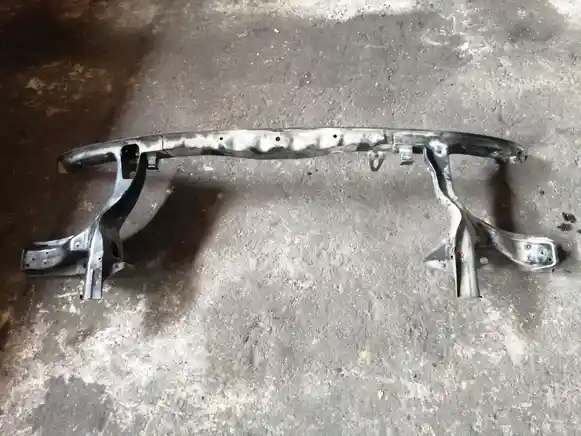

У металлической конструкции проверяют изгибы, заломы и следы вытягивания. Независимо от материала важно убедиться, что посадочные места радиаторов не выломаны и не смещены относительно основной геометрии панели.
После деформации радиатор или конденсер могут стоять с перекосом, а предусмотренные крепления — не совпадать без дополнительного усилия. Возможны неправильные зазоры между вентилятором, теплообменниками, бампером и другими элементами передней части.
Если панель участвует в установке замка капота или соседних кузовных деталей, повреждение может также проявляться изменением положения замка, несовпадением креплений или сложностями при сборке передней части после ремонта.
1. Осмотрите автомобиль после снятия повреждённых элементов. Проверьте, нет ли очевидного смещения точек, к которым крепится панель. Новая или исправная б/у деталь не исправит деформированные силовые элементы кузова.
2. Сравните левую и правую стороны. Оцените положение основных креплений, углов и поперечных участков. Ненормальная асимметрия может указывать на остаточную деформацию.
3. Выполните пробную установку радиаторного пакета. Радиаторы должны вставать в штатные опоры без принудительного изгиба. Резиновые втулки и направляющие должны находиться в предусмотренных посадочных местах.
4. Проверьте зазор вентилятора. Крыльчатка и диффузор не должны приближаться к радиатору из-за перекоса панели. После сборки необходимо сохранить предусмотренное свободное пространство между движущимися и неподвижными деталями.
5. Проверьте соседние элементы. Если к панели крепится замок капота, воздушные направляющие или другие детали, их положение также помогает обнаружить нарушение общей геометрии.
Важно: после серьёзного фронтального удара состояние панели следует оценивать вместе с геометрией кузова. Не пытайтесь компенсировать смещённые точки крепления принудительным изгибом радиаторов или других хрупких компонентов.
Замена оправдана при серьёзном нарушении геометрии, множественных трещинах, разрушенных основных креплениях или повреждении посадочных мест, из-за которого радиаторный пакет невозможно установить в предусмотренное положение.
Локальное повреждение отдельного второстепенного крепления не всегда означает необходимость замены всей конструкции. Решение зависит от материала панели, места дефекта и того, влияет ли повреждение на фиксацию основных компонентов.
Основной товар — б/у панель радиаторов двигателя. Замок капота, кронштейны, датчики, воздуховоды, резиновые опоры и другие оставшиеся после демонтажа элементы могут входить в конкретную позицию, но их наличие следует проверять по фотографиям и описанию.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните габариты и форму панели, расположение основных точек крепления к кузову и посадочных мест радиаторного пакета. Отдельно проверьте конструкцию верхней и нижней частей, поскольку внешне похожие панели могут иметь разные поперечины.
Также необходимо сопоставить места установки замка капота и других интегрированных компонентов. Для пластиковой панели полезно сравнить количество и расположение формованных кронштейнов на обратной стороне детали.
Значительные различия встречаются после рестайлинга, когда меняются бампер, фары, решётка радиатора или капот. Даже если основные размеры кузова сохраняются, точки соединения передних компонентов могут быть перенесены.
Закажите подходящую панель радиаторов двигателя на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.

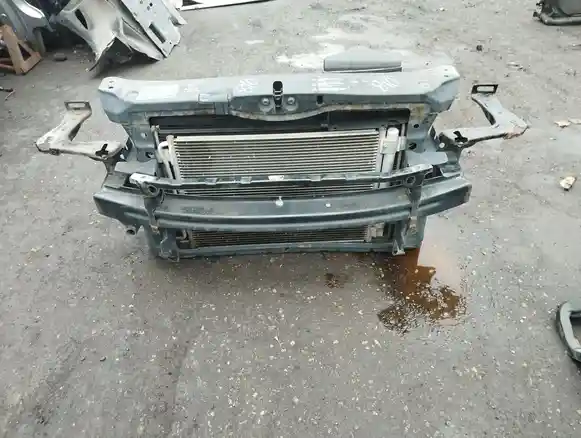

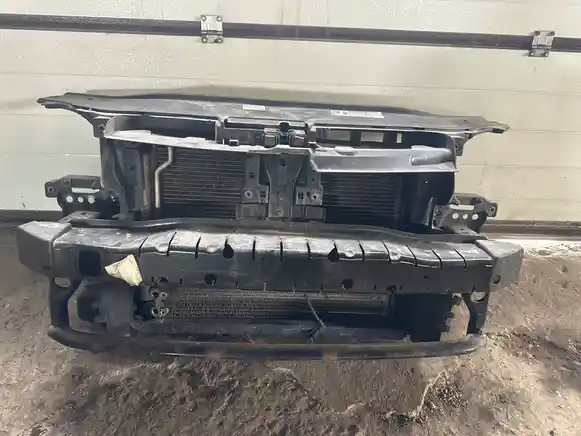

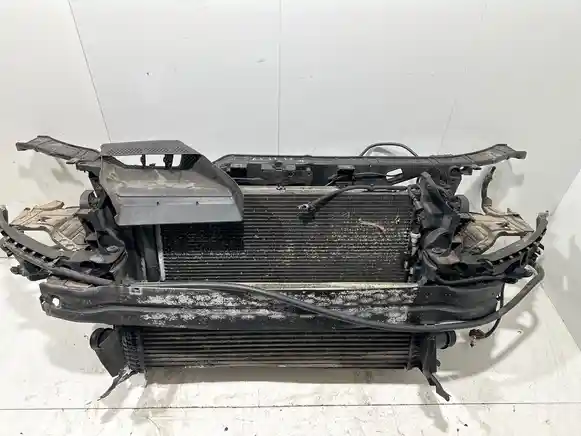

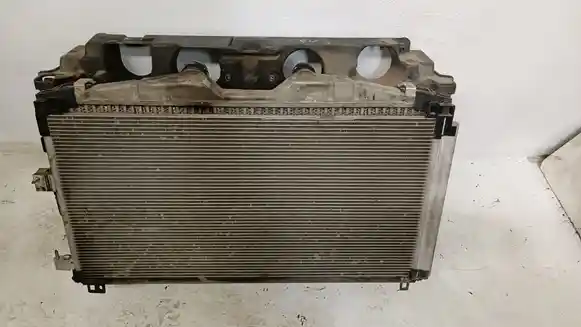

Панель объединяет радиаторный пакет с передней частью кузова, поэтому после ДТП её состояние следует оценивать вместе с радиаторами, конденсером, вентиляторным модулем, воздушными дефлекторами и кузовными точками крепления. Повреждение одного элемента может создавать впечатление неправильной геометрии другого.
Радиаторы рассчитаны на установку в определённых опорах, которые фиксируют теплообменник и одновременно позволяют компенсировать небольшие вибрации кузова и силового агрегата. Если панель деформирована, радиатор может оказаться установленным с постоянным механическим напряжением.
В таком положении нагрузка передаётся на бачки, швы, патрубки и места соединения сердцевины. При движении автомобиля к статическому напряжению добавляются вибрации, поэтому первоначально герметичный теплообменник со временем может получить повреждение.
По этой причине после фронтального ремонта важно не просто добиться физической установки радиатора. Он должен занимать штатное положение без принудительного натяжения, перекоса или необходимости подтягивать его крепления к панели.
На пластиковой конструкции ищите следы пайки, склеивания, металлических скоб и локального усиления. Особенно внимательно следует оценивать восстановленные участки около основных точек крепления, поскольку они воспринимают нагрузку от радиаторного пакета.
На металлической панели обращайте внимание на следы сварки, правки, вытягивания и повреждение заводского покрытия. Локально восстановленная поверхность может выглядеть ровной, поэтому необходимо оценивать положение нескольких контрольных точек относительно друг друга.
Важно: косметически аккуратная панель не обязательно сохраняет заводскую геометрию. Для б/у детали правильное расположение креплений и посадочных мест важнее внешнего вида поверхности.
В разговорной и гаражной терминологии панель или рамку радиаторов часто называют «телевизором». Однако объём детали под этим названием может различаться: иногда подразумевается вся передняя рамка, а иногда только её основная часть.
Иногда конструкция совпадает, но это необходимо подтверждать по конкретным деталям. Другой двигатель может использовать иной радиаторный пакет, дополнительные теплообменники или изменённые точки крепления.
Нет. Решение зависит от фактического состояния детали. Если геометрия сохранена, основные крепления целы и радиаторный пакет устанавливается в штатное положение без напряжения, сама панель может не требовать замены.
