Радиатор охлаждения масла трансмиссии — теплообменник, предназначенный для отвода избыточного тепла от трансмиссионной жидкости. В зависимости от конструкции автомобиля он может быть отдельным воздушным радиатором либо жидкостно-масляным теплообменником, связанным с системой охлаждения двигателя.

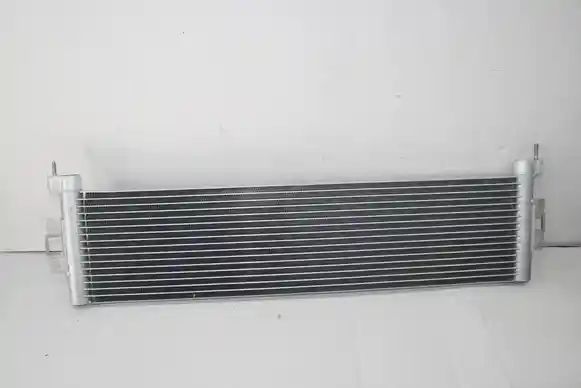

Воздушный радиатор имеет внутренние каналы для трансмиссионной жидкости и наружное оребрение. Он обычно устанавливается в зоне обдува передней части автомобиля, где проходящий через сердцевину воздух отводит тепло от нагретого масла.

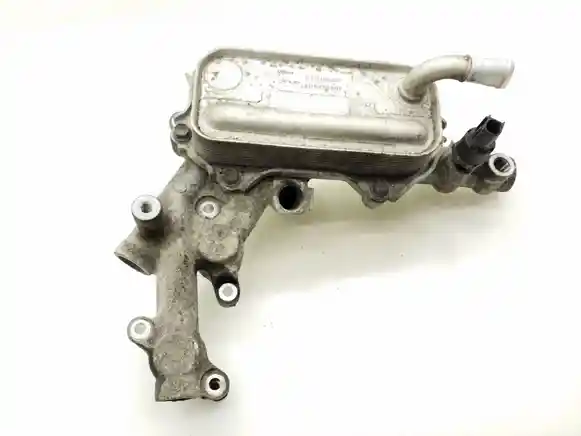

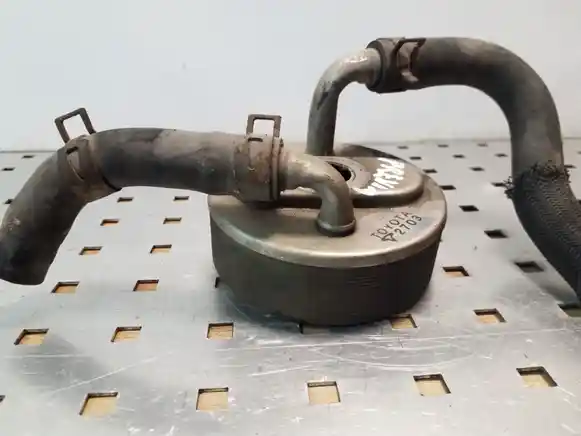

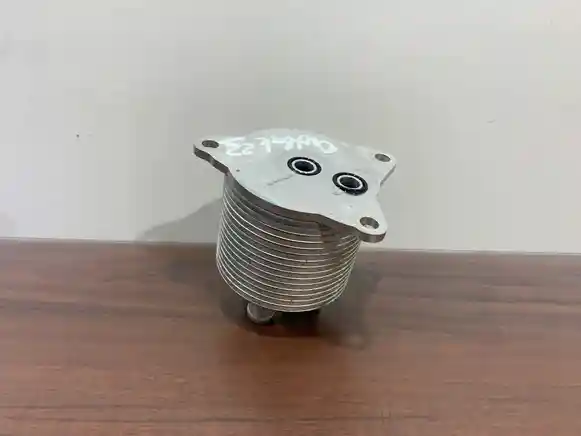

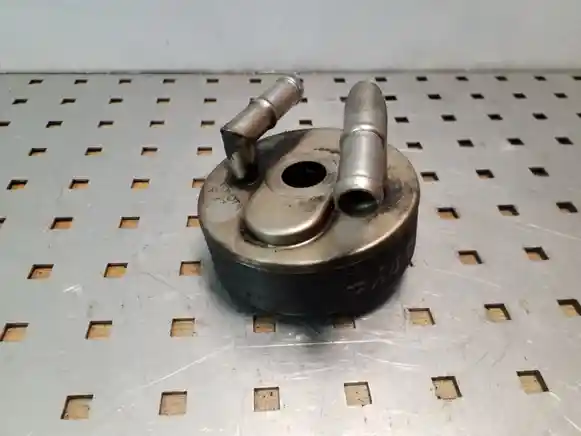

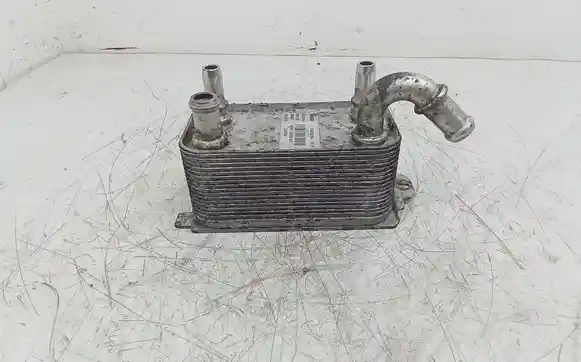

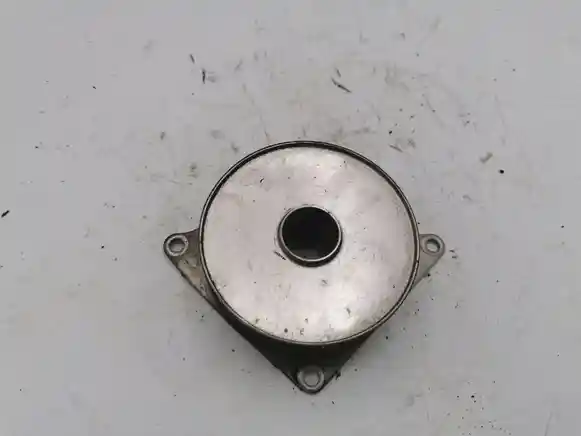

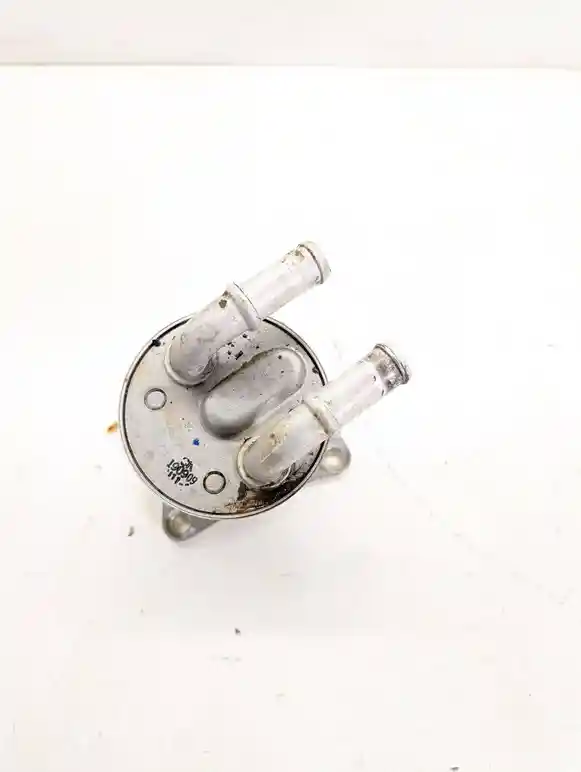

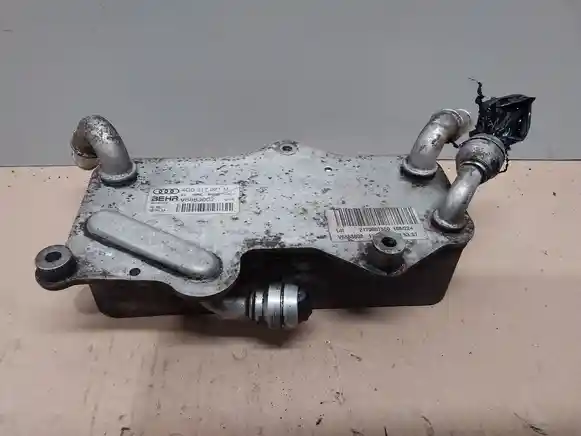

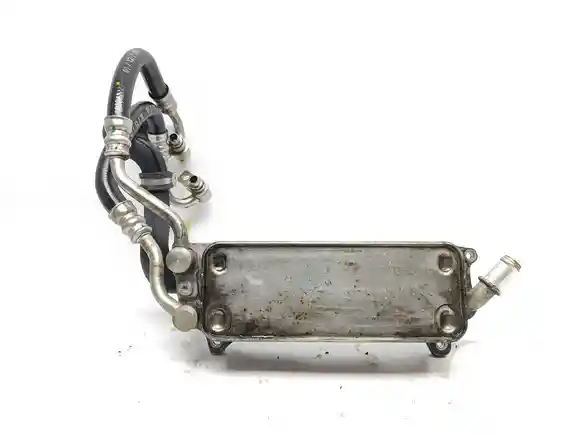

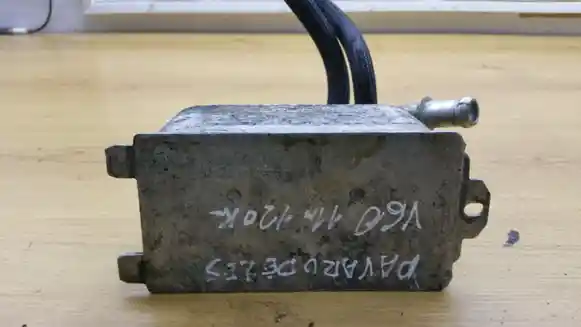

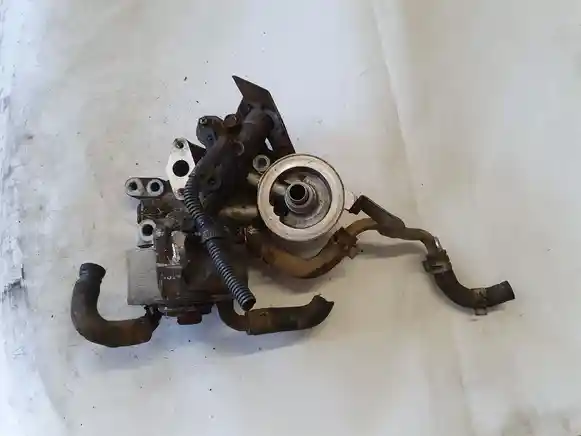

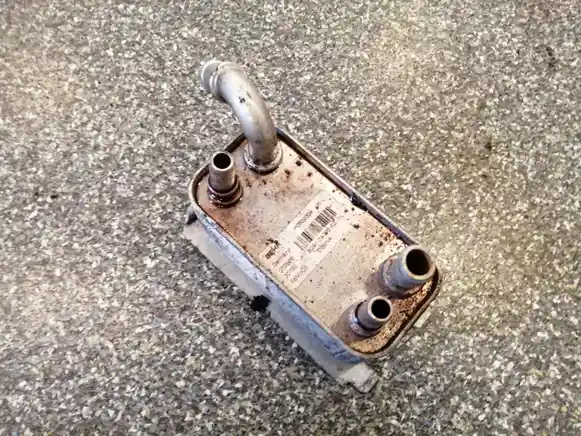

Жидкостно-масляный теплообменник устроен иначе: трансмиссионная жидкость и охлаждающая жидкость двигателя проходят по раздельным внутренним каналам и обмениваются теплом через металлические стенки. Такая конструкция может не иметь крупного наружного оребрения и обычно устанавливается непосредственно около коробки передач или на её корпусе.
Теплообменник помогает удерживать температуру трансмиссионной жидкости в предусмотренном рабочем диапазоне. Это особенно важно при длительной нагрузке, движении в пробках, буксировке или других режимах, при которых коробка передач выделяет значительное количество тепла.
Во время работы коробки передач трансмиссионная жидкость поглощает тепло от внутренних механизмов. Нагретое масло направляется по предусмотренному контуру к теплообменнику, отдаёт часть тепла и возвращается обратно в трансмиссию.
В воздушном радиаторе тепло отводится непосредственно наружным воздухом. В жидкостно-масляном теплообменнике температура масла регулируется посредством охлаждающей жидкости двигателя. Такая схема способна не только охлаждать нагретое масло, но при определённых условиях также ускорять его прогрев после холодного запуска.
У воздушного радиатора осмотрите сердцевину на удары, трещины и значительную деформацию каналов. Небольшие замятые участки тонкого оребрения отличаются от повреждения самих масляных каналов, поэтому особенно внимательно следует проверять места сильных механических воздействий.
У жидкостно-масляного теплообменника осмотрите корпус, фланцы и все подключения. Резьбы, быстросъёмные соединения и посадочные поверхности уплотнений должны быть без механических повреждений. Следы эмульсии или необычных отложений требуют отдельного внимания.
При наружной негерметичности появляются следы трансмиссионной жидкости около сердцевины, соединений или масляных магистралей. Снижение уровня масла может сопровождаться нарушениями работы коробки передач, однако такие симптомы нельзя автоматически связывать только с радиатором.
При недостаточном теплоотводе температура трансмиссии может повышаться при продолжительной нагрузке. У жидкостно-масляного теплообменника возможна отдельная неисправность — внутреннее нарушение герметичности между двумя контурами, при котором жидкости начинают смешиваться.
1. Определите конструкцию системы. Установите, используется ли отдельный воздушный радиатор или теплообменник, связанный с охлаждающей жидкостью двигателя. От этого зависит дальнейшая диагностика.
2. Осмотрите масляный контур. Проверьте корпус теплообменника, трубки и соединения. След от масла около радиатора ещё не подтверждает повреждение сердцевины — жидкость может стекать от расположенного выше фитинга или магистрали.
3. Проверьте рабочую температуру трансмиссии. Если автомобиль позволяет считывать соответствующие данные диагностическим оборудованием, сравните фактическую температуру с нормальными значениями и условиями эксплуатации конкретной коробки передач.
4. При подозрении на утечку теплообменник и его контур проверяют подходящим оборудованием в пределах давления, предусмотренного для конкретной системы. Для жидкостно-масляного узла важно учитывать наличие двух раздельных контуров.
5. При обнаружении смешивания жидкостей необходимо определить источник внутренней негерметичности и оценить состояние всей трансмиссионной и охлаждающей систем. Простого устранения видимых следов загрязнения недостаточно.
Важно: трансмиссионная и охлаждающая жидкости после работы автомобиля могут иметь высокую температуру и находиться под давлением. Не разъединяйте горячие магистрали и не используйте произвольное испытательное давление.
Замена необходима при подтверждённой негерметичности сердцевины или корпуса, повреждении масляных соединений, серьёзной деформации каналов либо внутреннем нарушении герметичности между масляным и охлаждающим контурами.
Если температура трансмиссии повышается при полностью герметичном теплообменнике, сначала необходимо исключить нарушение циркуляции масла, загрязнение внешней поверхности радиатора и другие неисправности коробки передач или системы охлаждения.
Основной товар — б/у радиатор или теплообменник охлаждения трансмиссионного масла. Трубки, шланги, кронштейны, уплотнения и другие элементы контура могут продаваться отдельно, поэтому фактическую комплектацию конкретной позиции необходимо проверять по фотографиям и описанию.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Для воздушного радиатора сравните ширину, высоту и толщину сердцевины, расположение входного и выходного соединений, тип фитингов и крепёжные точки. Важно учитывать ориентацию теплообменника относительно штатных магистралей.
Для жидкостно-масляного теплообменника необходимо сопоставить посадочный фланец, количество и расположение каналов, масляные и охлаждающие подключения. Приоритетным параметром является соответствие конкретной модификации коробки передач.
Даже коробки одного семейства могут иметь разные теплообменники в зависимости от модификации, мощности двигателя или рынка автомобиля. После технического обновления модели также могут изменяться магистрали и типы соединений.
Закажите подходящий радиатор охлаждения масла трансмиссии на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Радиатор соединён с коробкой передач трубками или шлангами, по которым циркулирует трансмиссионная жидкость. У жидкостно-масляных теплообменников дополнительно задействован контур охлаждающей жидкости двигателя. Поэтому при обнаружении течи или перегрева необходимо проверять не только сам теплообменник, но и подключённые к нему магистрали и состояние соответствующих контуров.
При серьёзном внутреннем износе или разрушении трансмиссии в масло могут попасть металлические частицы и продукты износа фрикционных элементов. Вместе с жидкостью загрязнения способны попасть в трубки и внутренние каналы радиатора охлаждения.
После установки отремонтированной или другой коробки оставшиеся внутри теплообменника частицы могут снова попасть в циркуляцию и загрязнить свежую трансмиссионную жидкость. Особенно сложно оценить состояние теплообменников с узкими внутренними каналами, которые невозможно полноценно осмотреть визуально.
Поэтому после серьёзной внутренней поломки трансмиссии возможность дальнейшего использования радиатора следует оценивать с учётом требований ремонта конкретной коробки. В зависимости от конструкции может предусматриваться профессиональная очистка контура либо замена загрязнённого теплообменника.
Чистая наружная поверхность не показывает состояние внутренних каналов. При осмотре снятой детали следует обратить внимание на остатки жидкости в соединениях: выраженный металлический осадок, продукты фрикционного износа или эмульсия могут указывать на проблемы автомобиля-донора.
У воздушного радиатора дополнительно оценивают следы предыдущего ремонта сердцевины. У жидкостного теплообменника особенно важна история возможного смешивания трансмиссионной и охлаждающей жидкостей, поскольку внутреннее повреждение невозможно достоверно оценить только по внешнему корпусу.
Важно: герметичность и чистота внутренних каналов — разные характеристики. Б/у радиатор может не иметь наружной течи, но при этом содержать загрязнения, способные негативно повлиять на заменённую или отремонтированную трансмиссию.
Эти названия могут использоваться для деталей одинакового назначения, но конструкция отличается. Радиатор обычно отдаёт тепло непосредственно воздуху, тогда как жидкостно-масляный теплообменник передаёт его охлаждающей жидкости другого контура.
Да, если в жидкостно-масляном теплообменнике нарушена внутренняя герметичность между раздельными каналами. Такая неисправность требует проверки обеих систем и устранения последствий смешивания жидкостей.
Не обязательно. Даже при одинаковых наружных размерах могут отличаться фитинги, пропускная способность, крепления и схема подключения. Подбор следует выполнять по OEM-коду и точной модификации трансмиссии.
