Охладитель клапана EGR — теплообменник системы рециркуляции отработавших газов, предназначенный для снижения температуры выхлопных газов перед их повторным поступлением во впуск двигателя. В большинстве конструкций охлаждение происходит за счёт циркуляции охлаждающей жидкости через внутренние каналы теплообменника. Это помогает регулировать температуру газов и снижать образование оксидов азота.

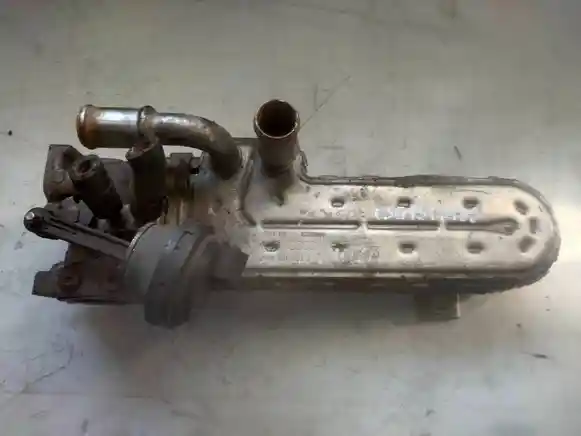

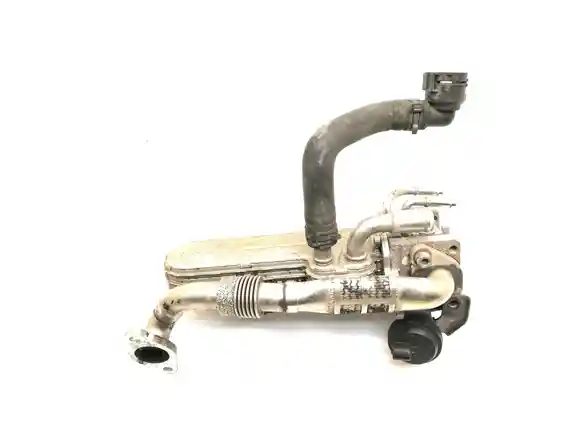

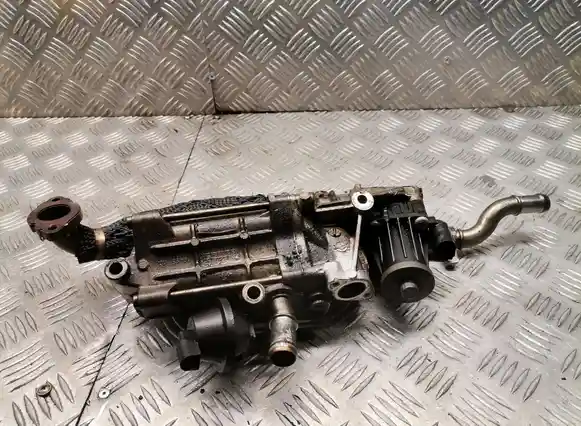

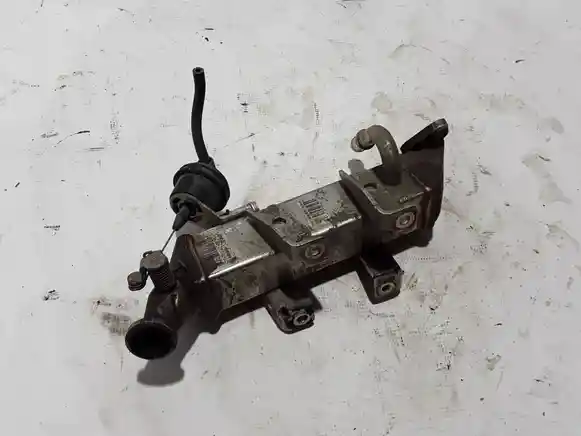

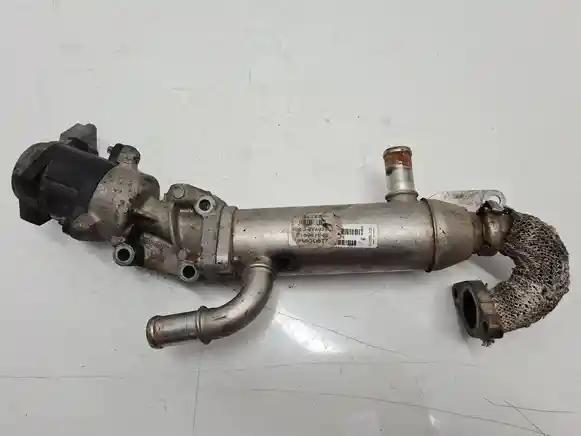

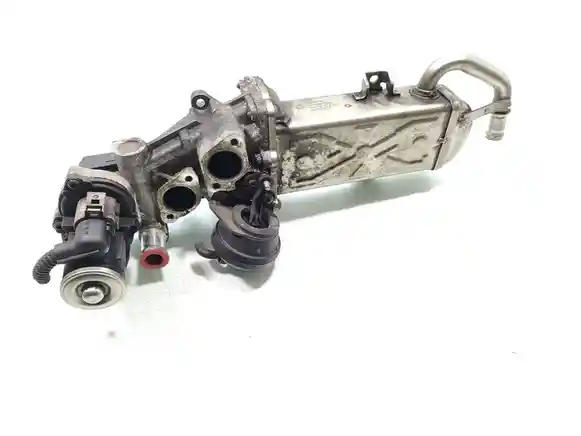

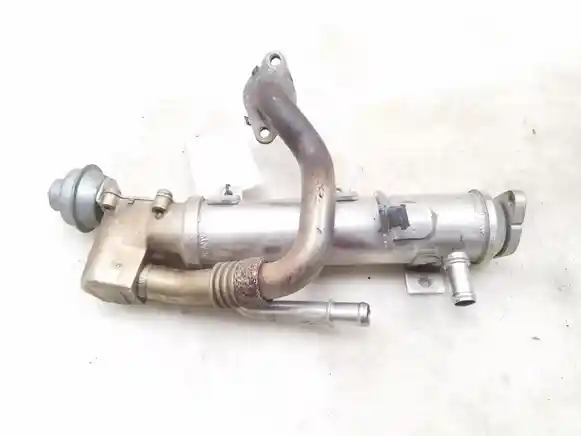

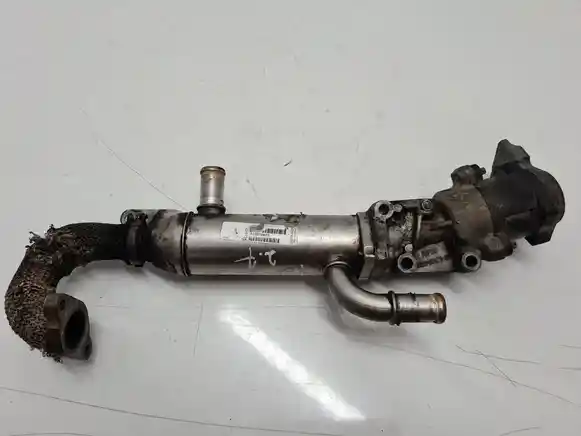

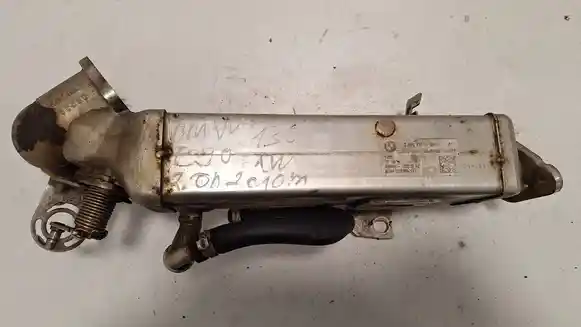

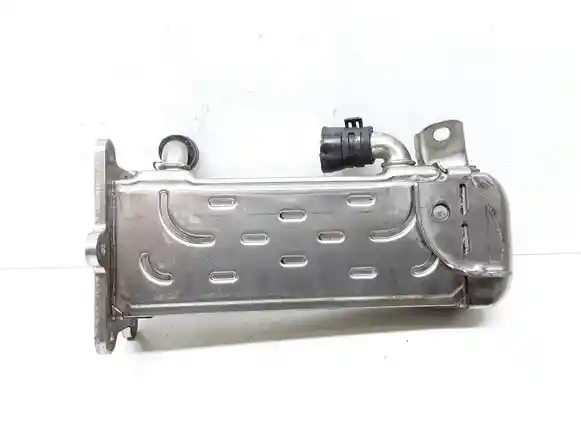

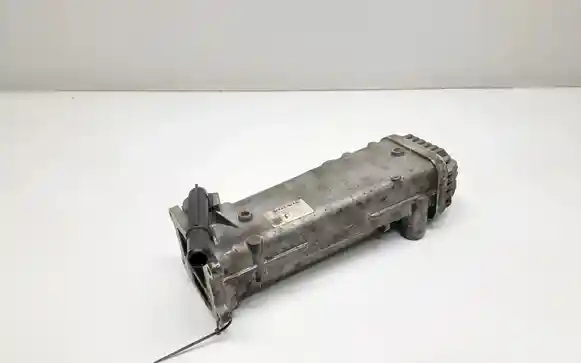

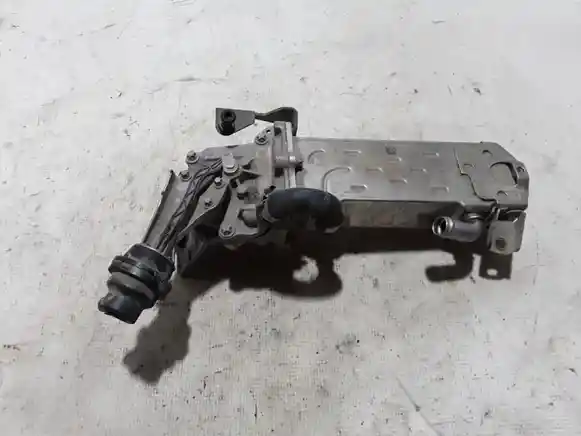

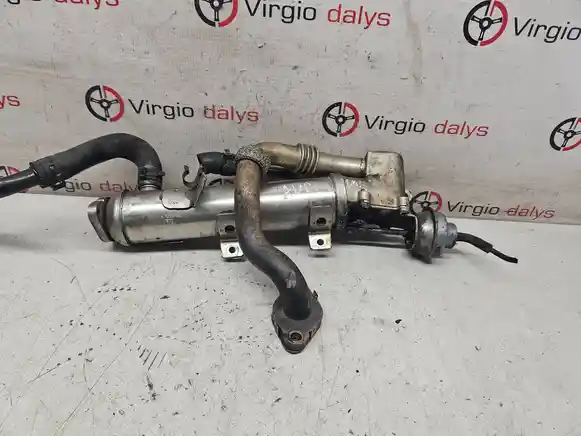

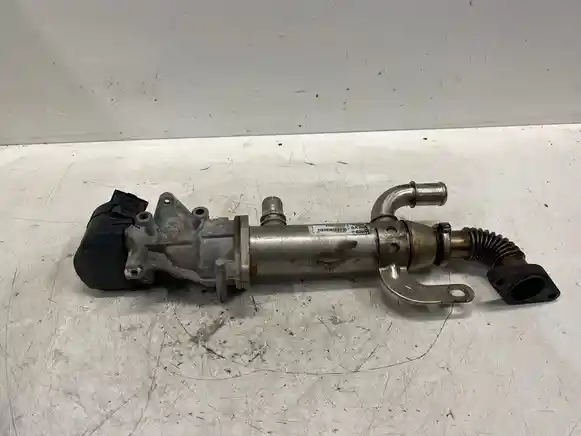

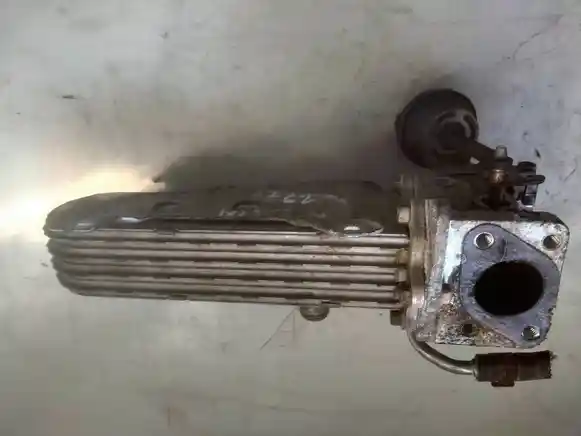

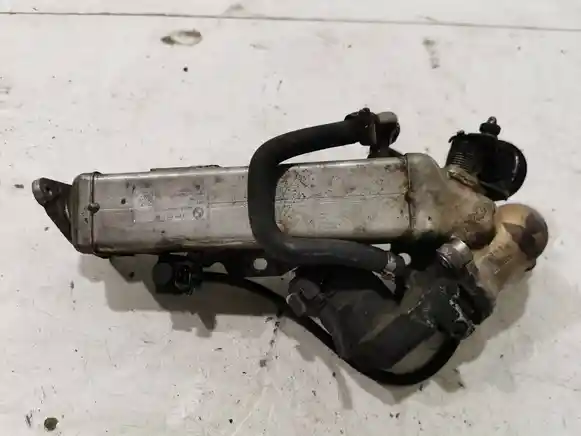

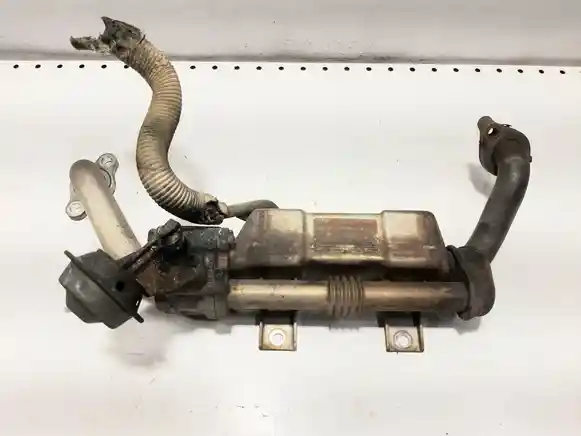

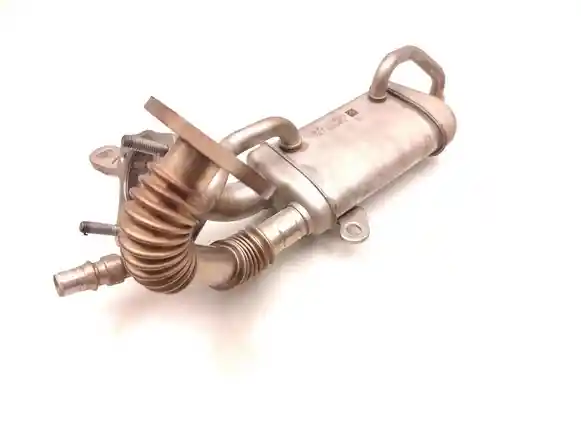

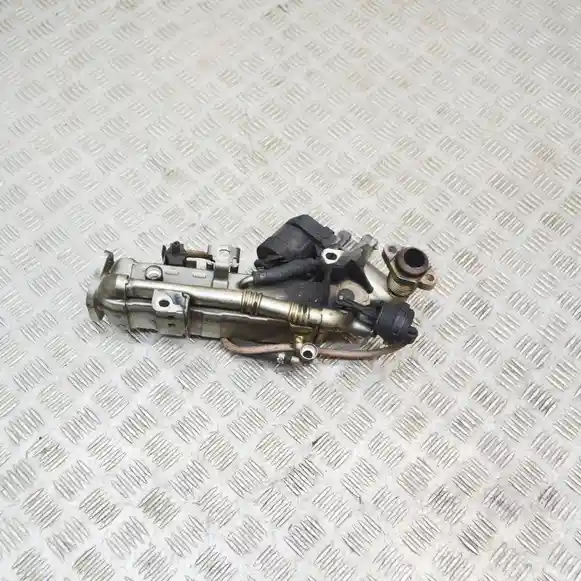

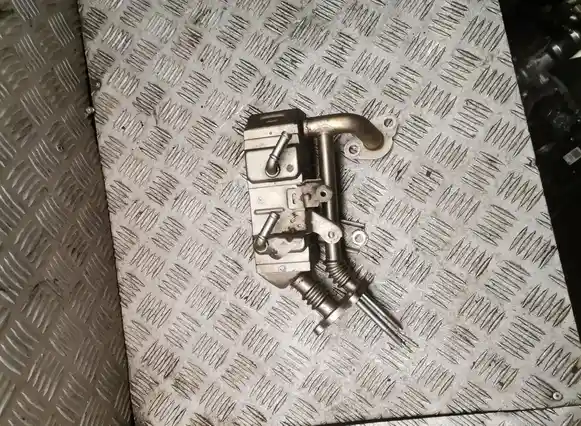

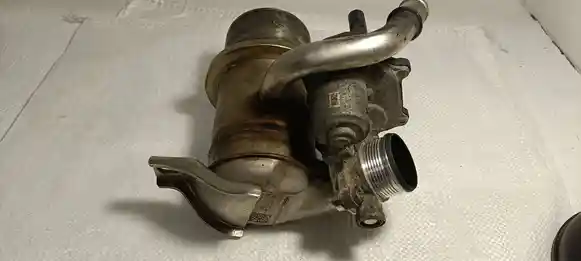

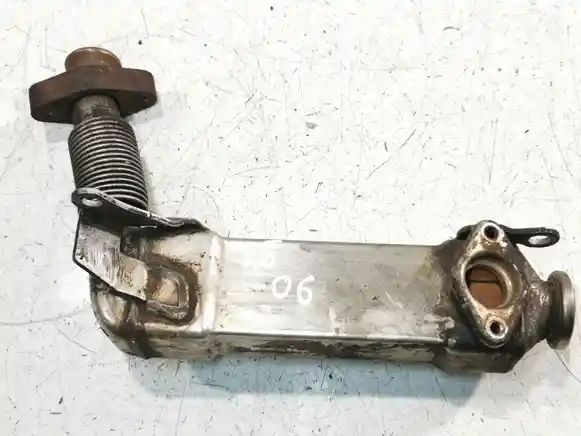

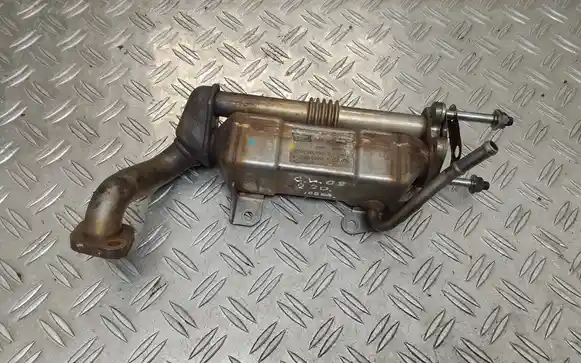

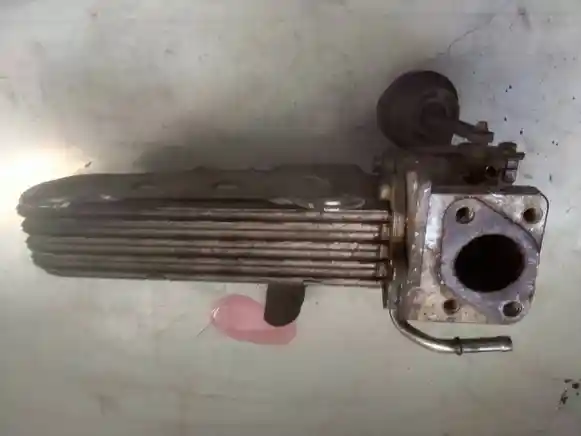

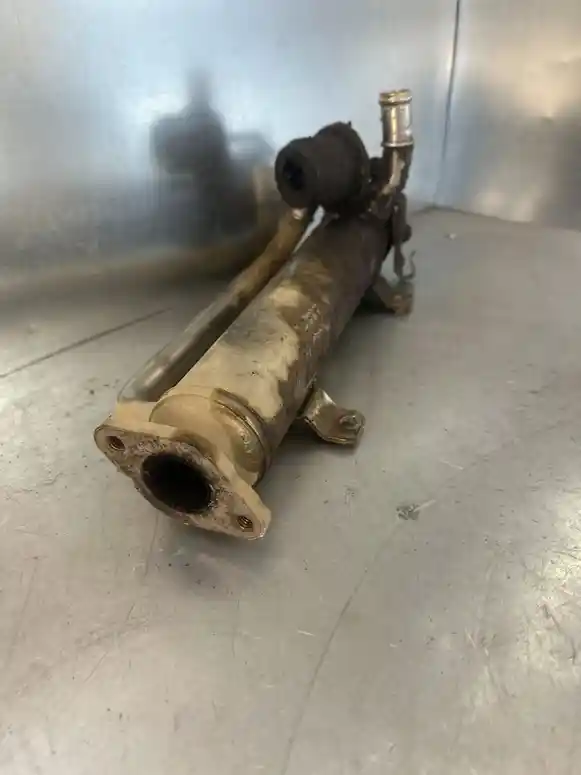

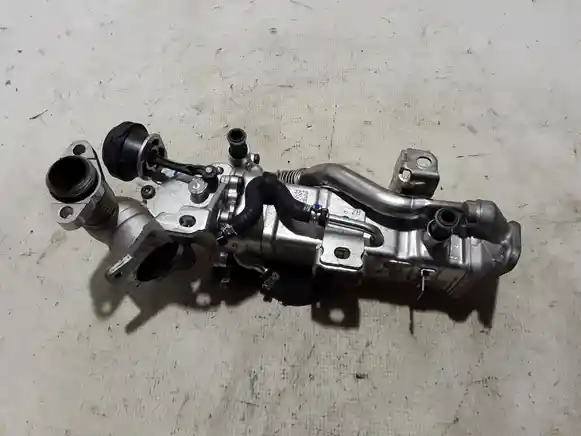

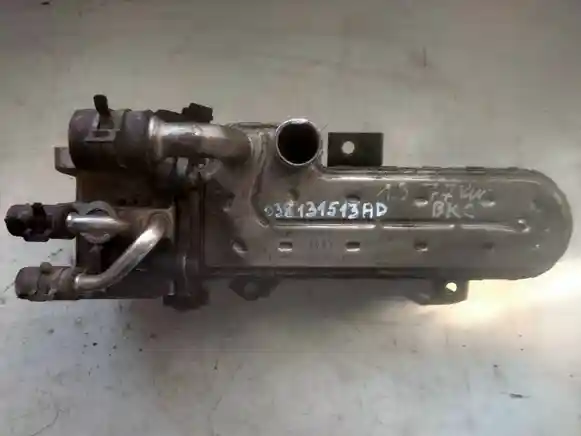

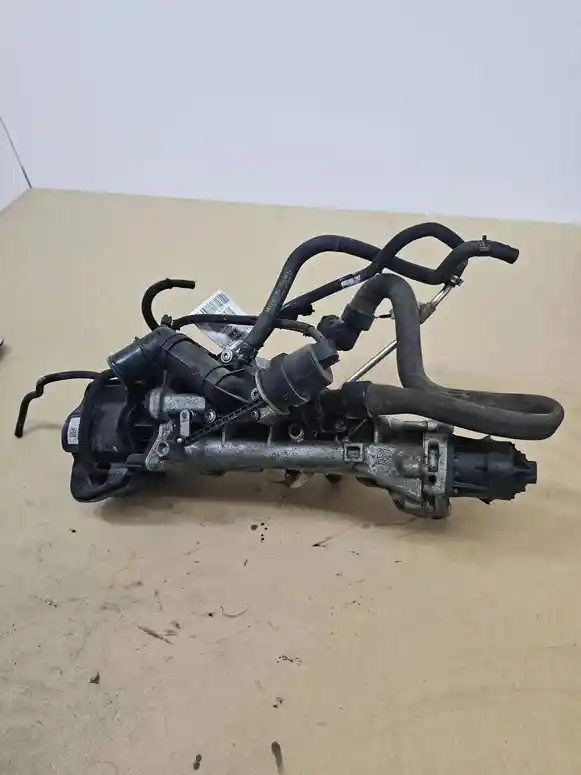

В категории представлены отдельные охладители EGR, включая металлические теплообменники с патрубками, фланцами и предусмотренными конструкцией креплениями. Некоторые исполнения оснащены встроенным перепускным клапаном или приводом заслонки. Это не самостоятельный клапан EGR, не радиатор охлаждения двигателя и не обычный патрубок системы рециркуляции.

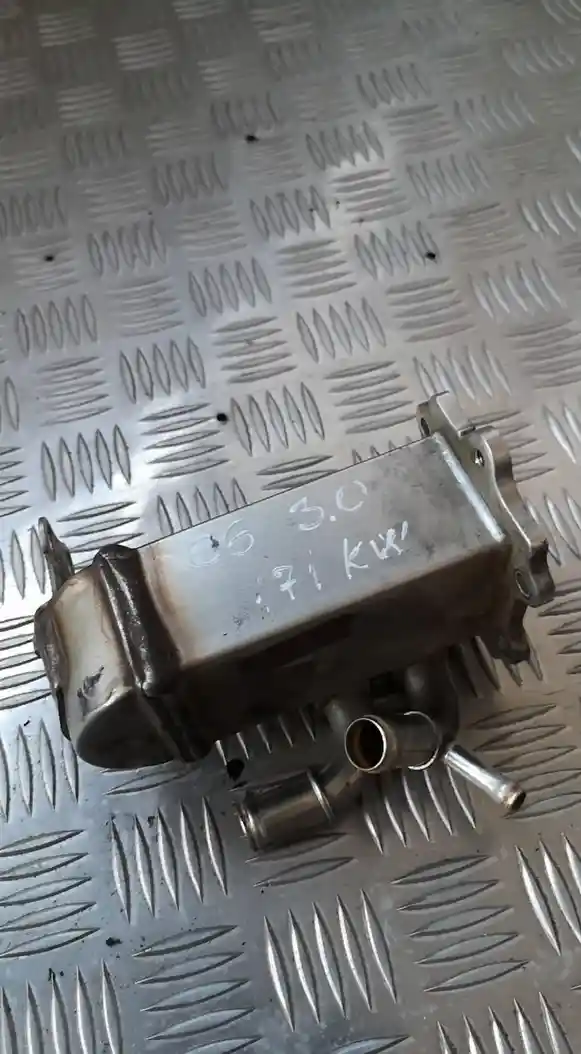

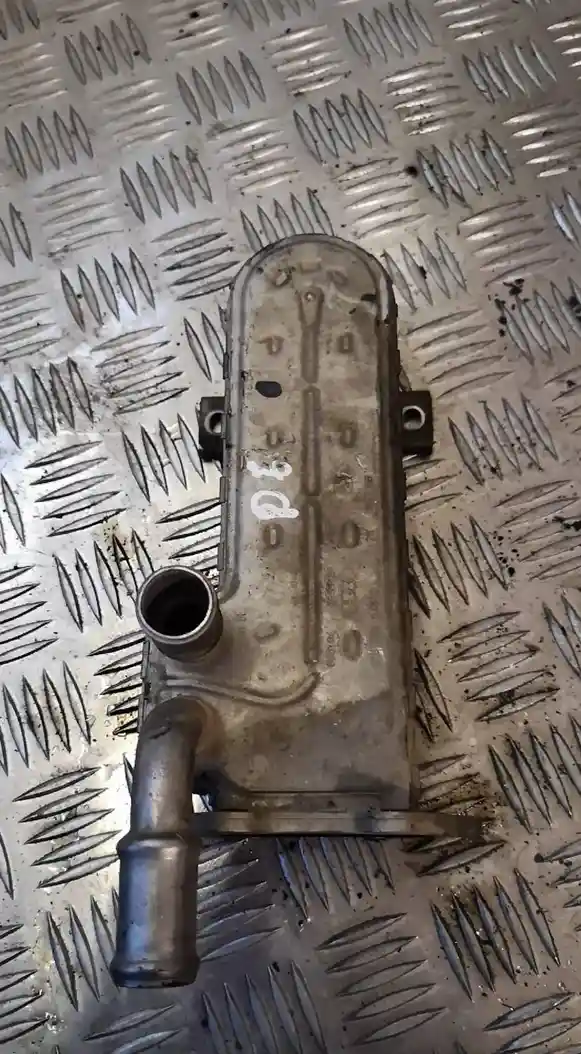

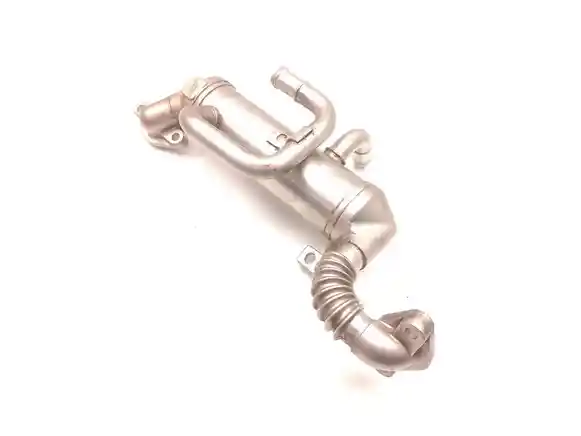

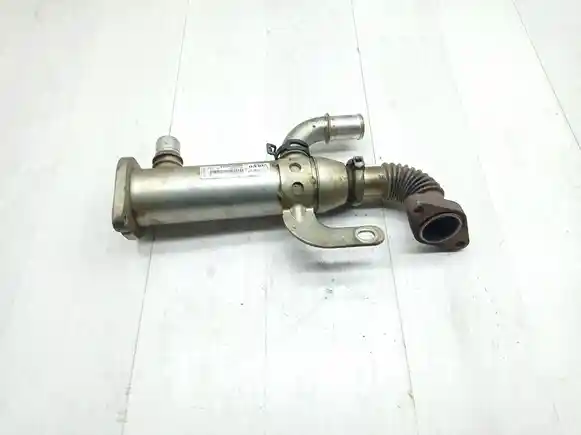

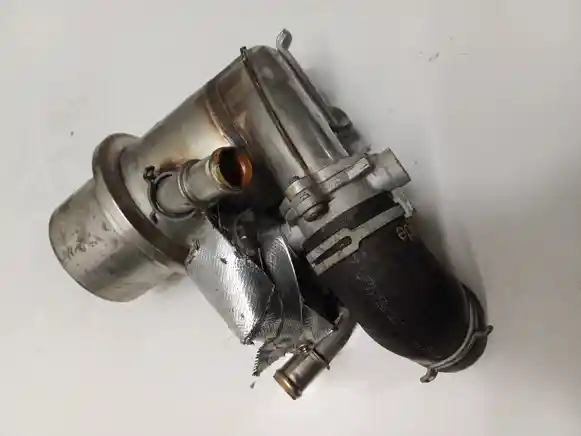

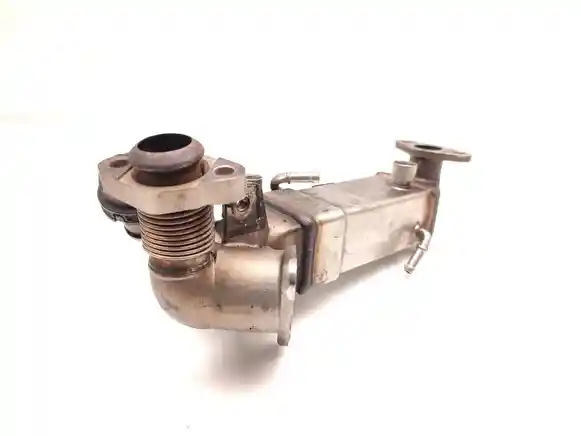

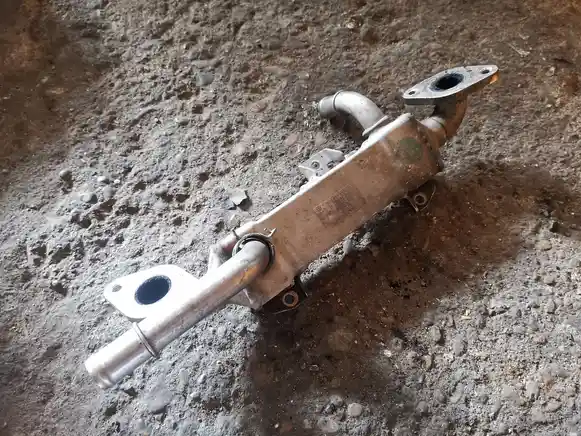

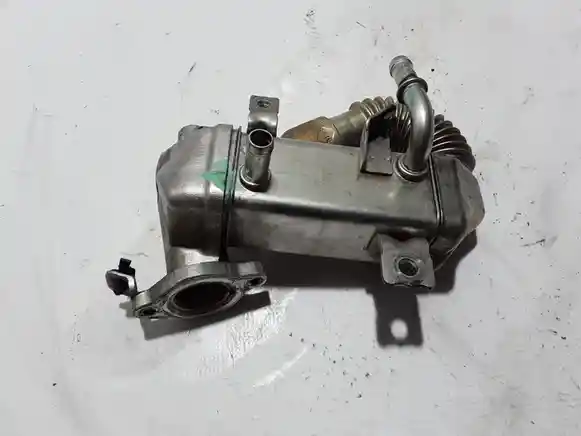

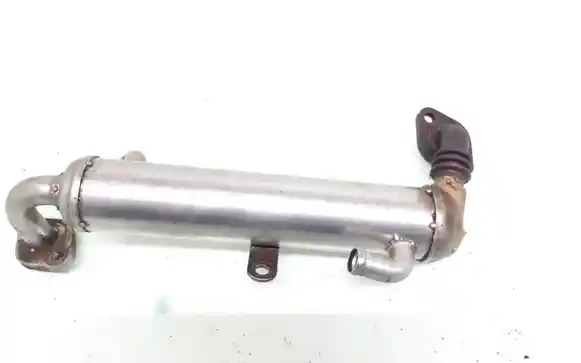

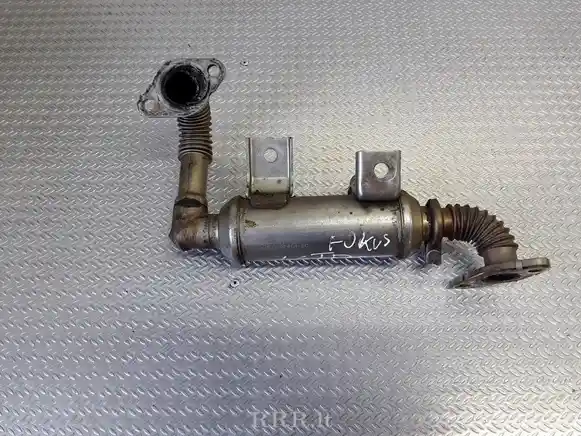

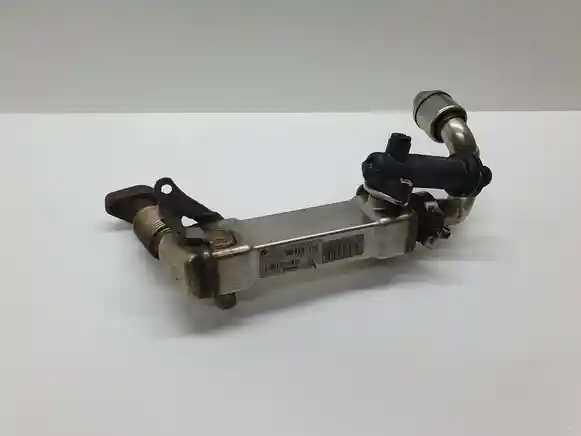

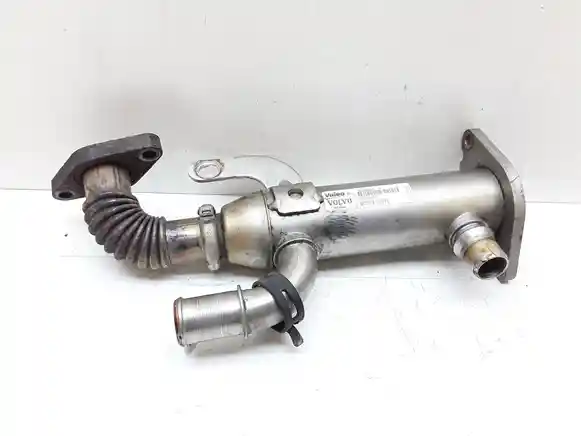

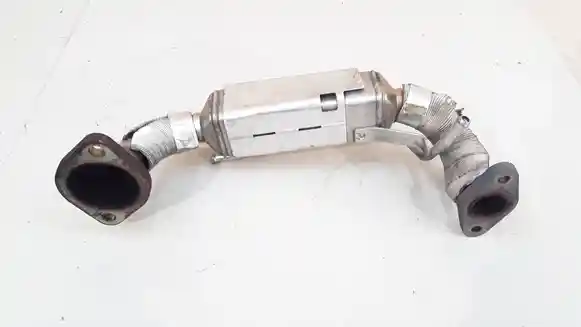

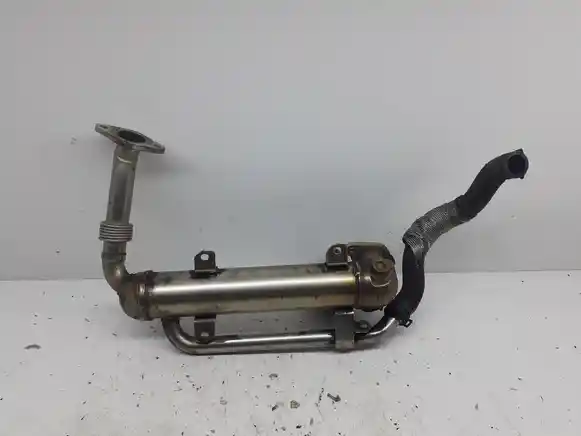

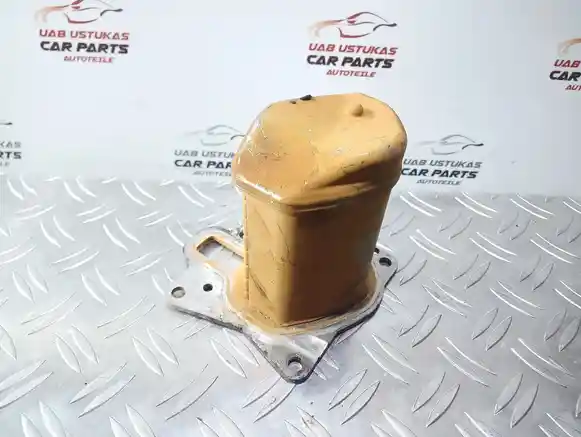

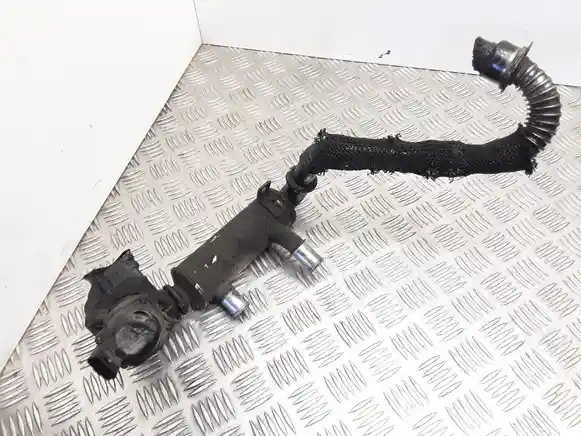

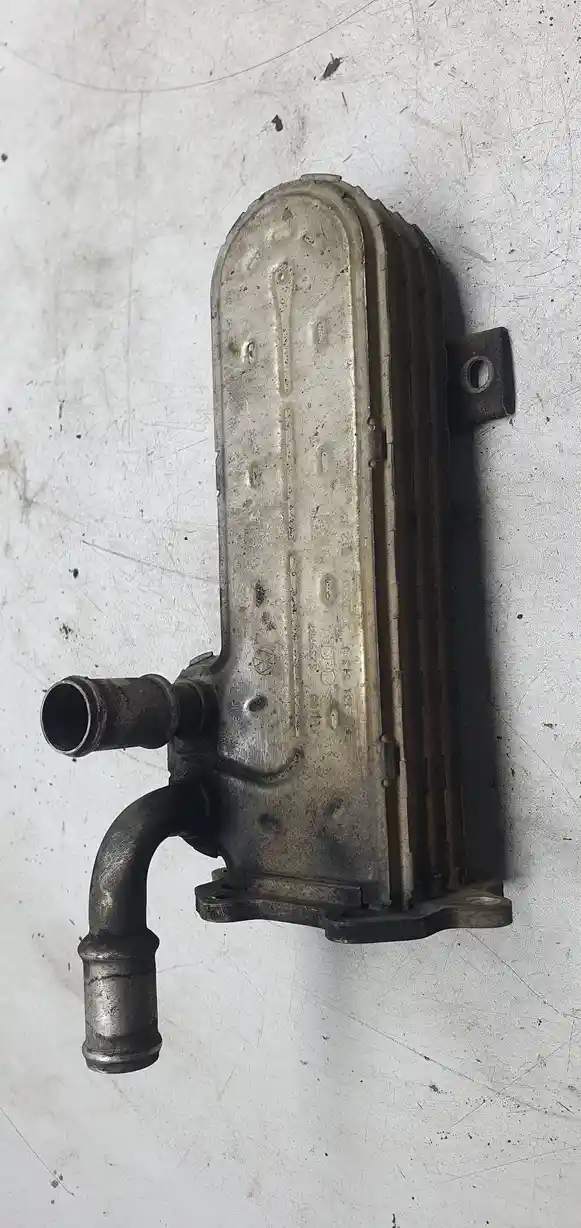

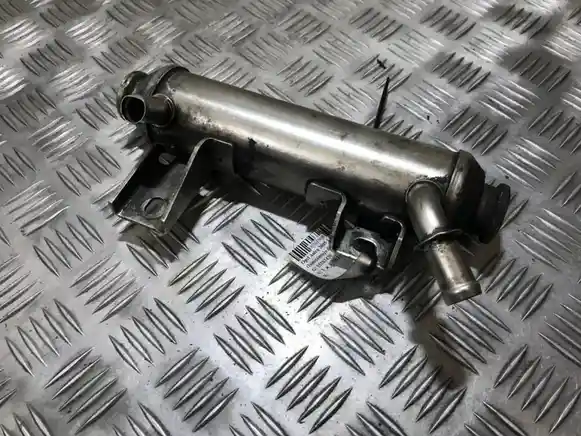

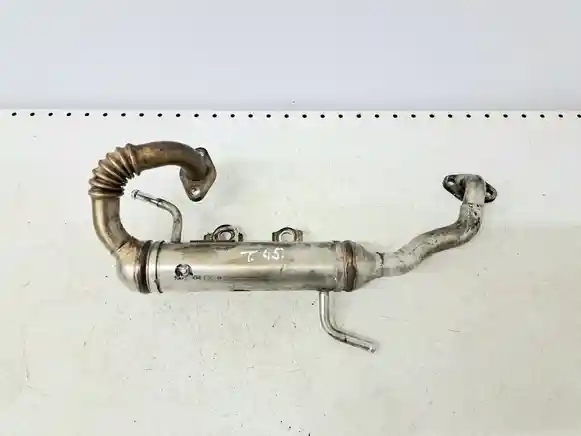

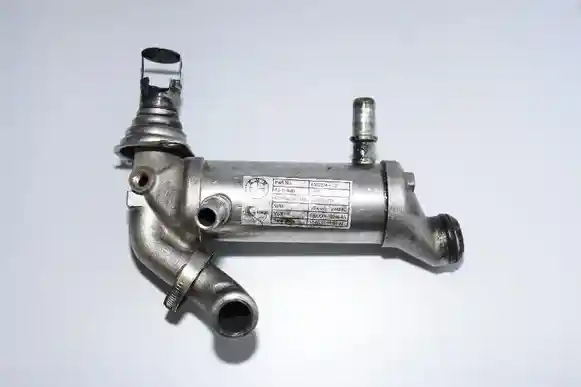

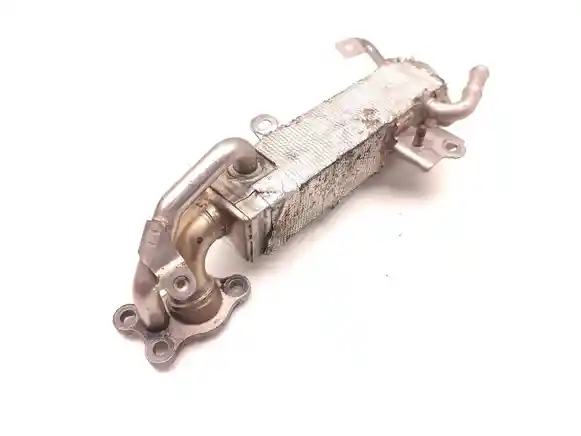

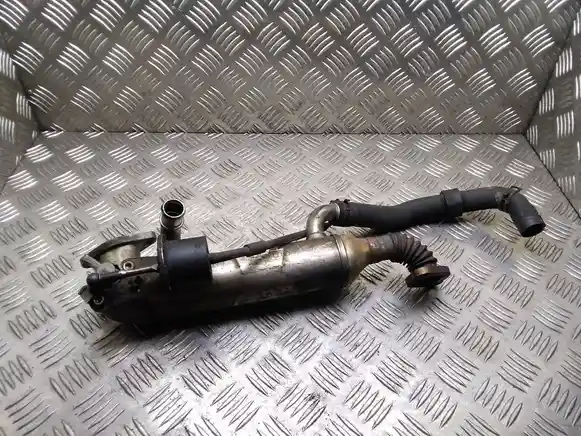

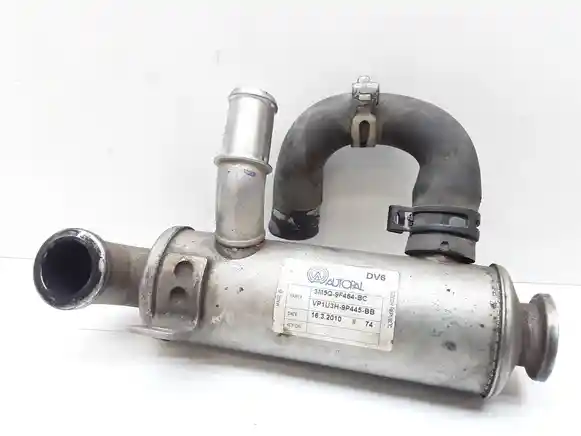

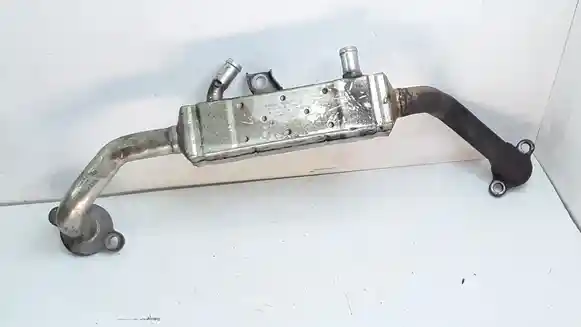

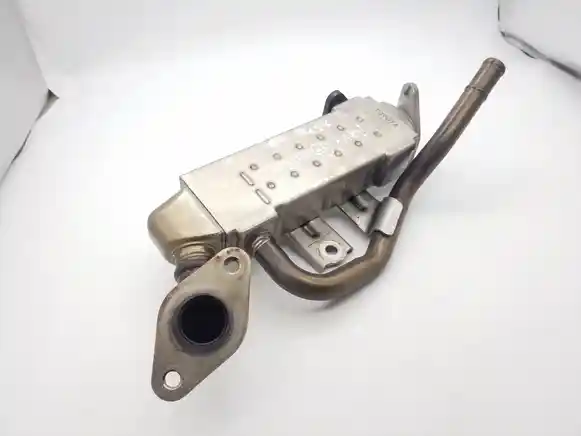

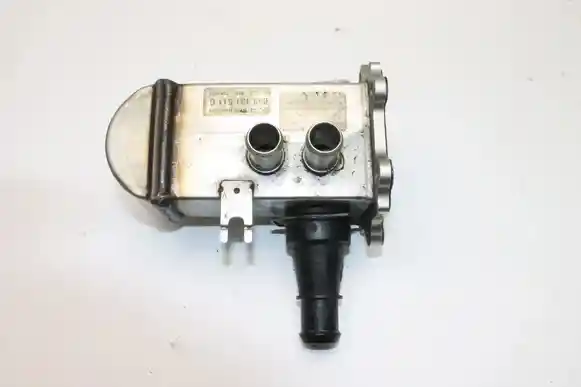

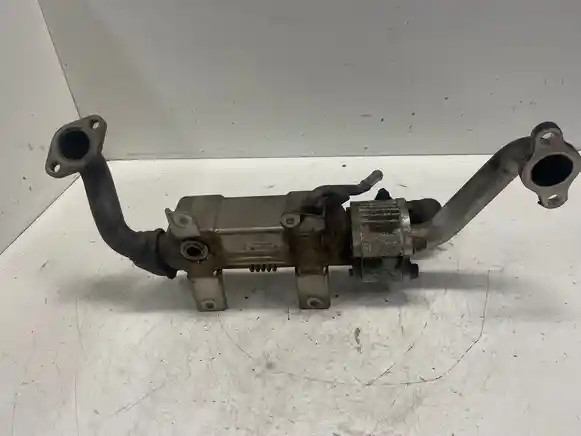

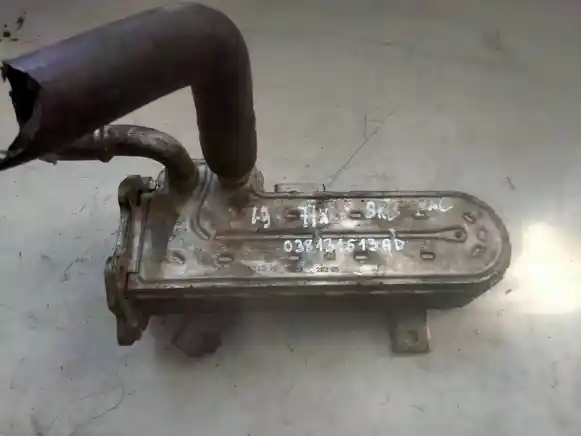

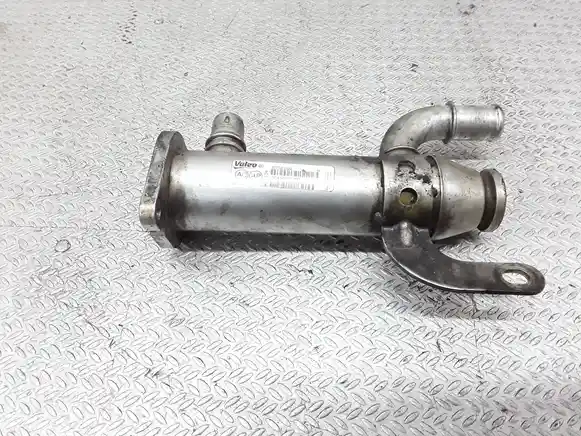

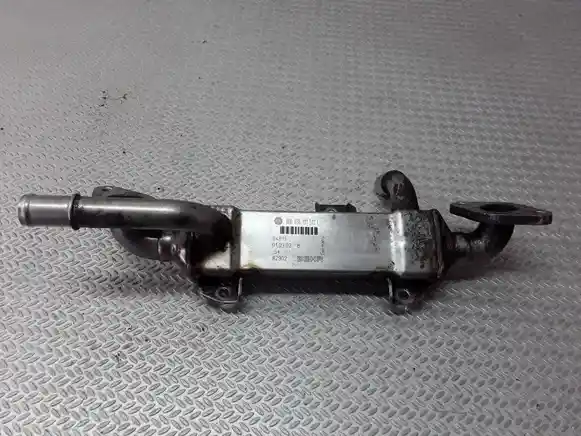

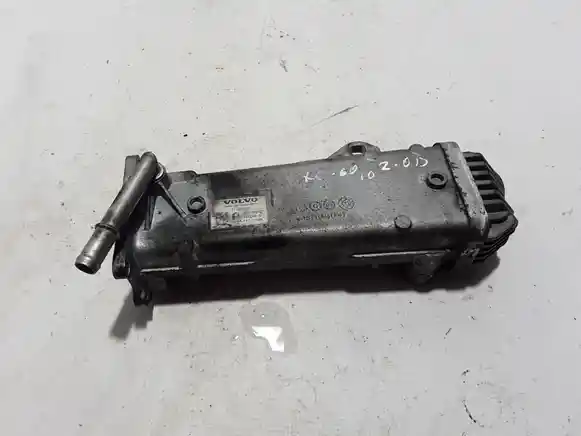

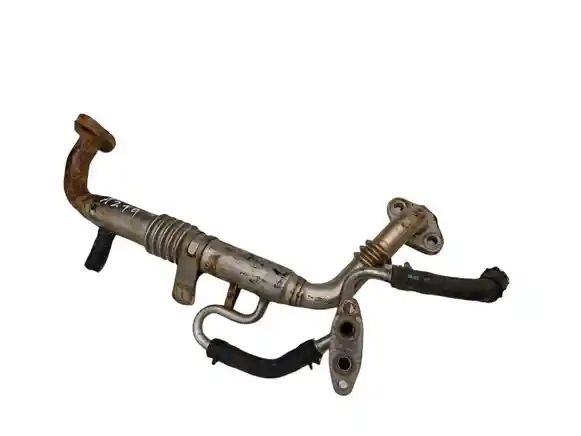

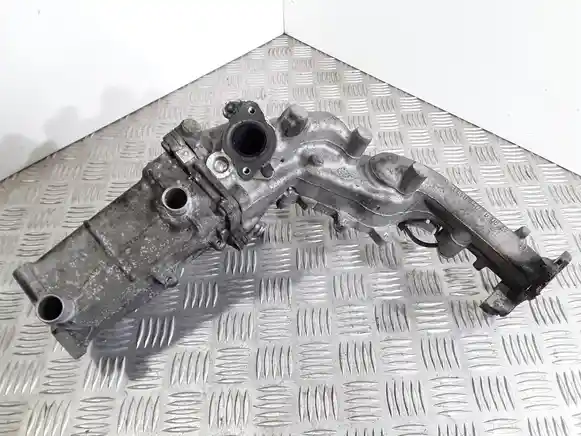

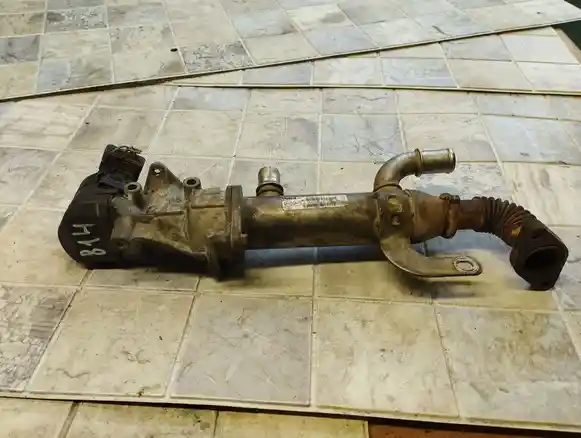

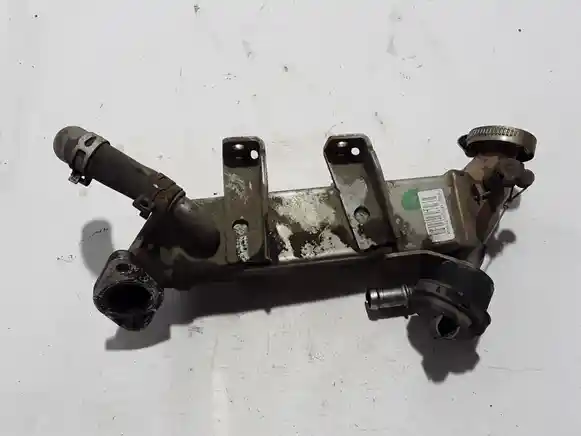

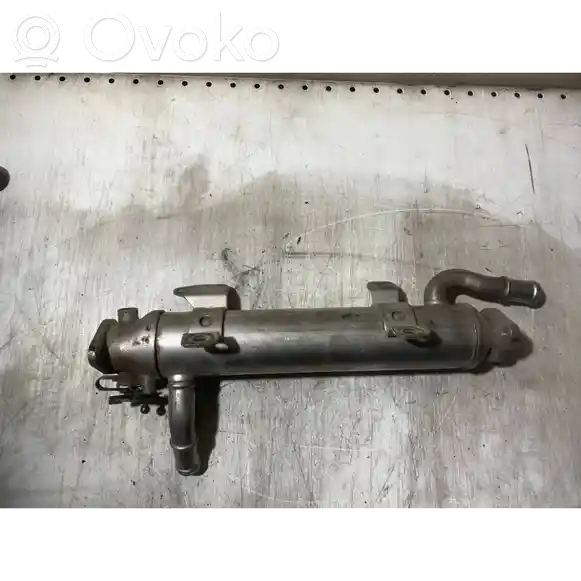

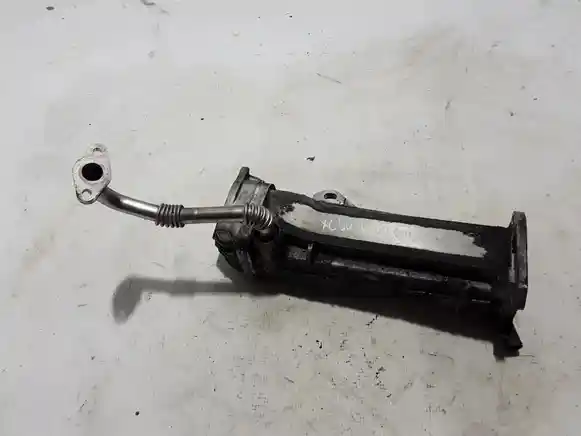

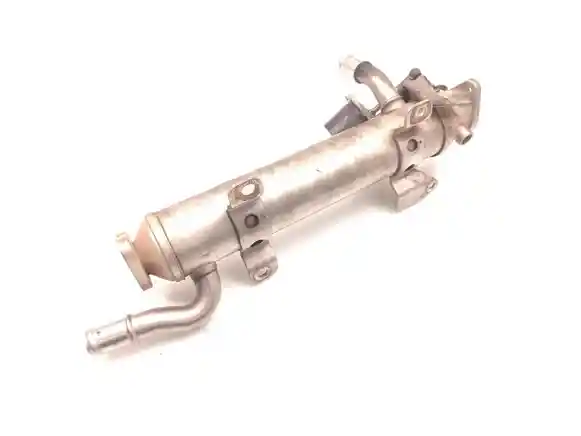

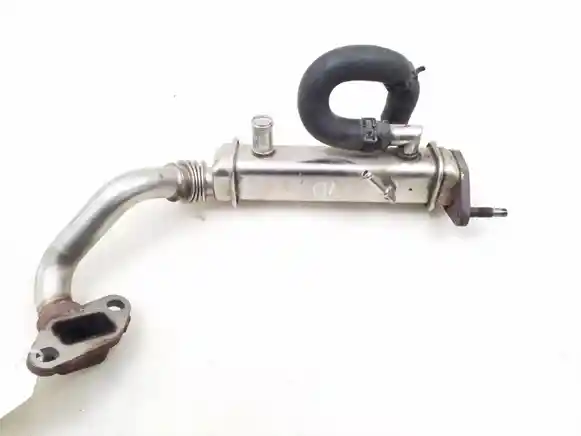

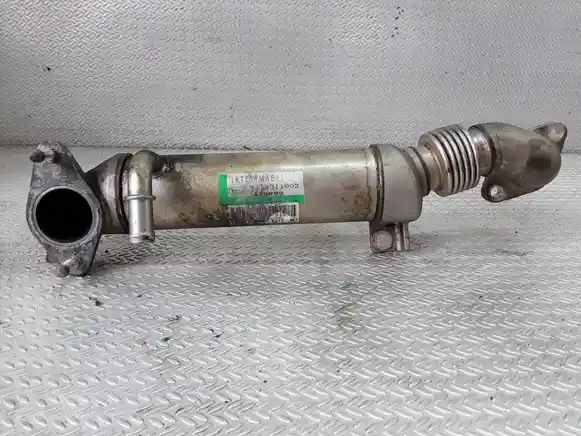

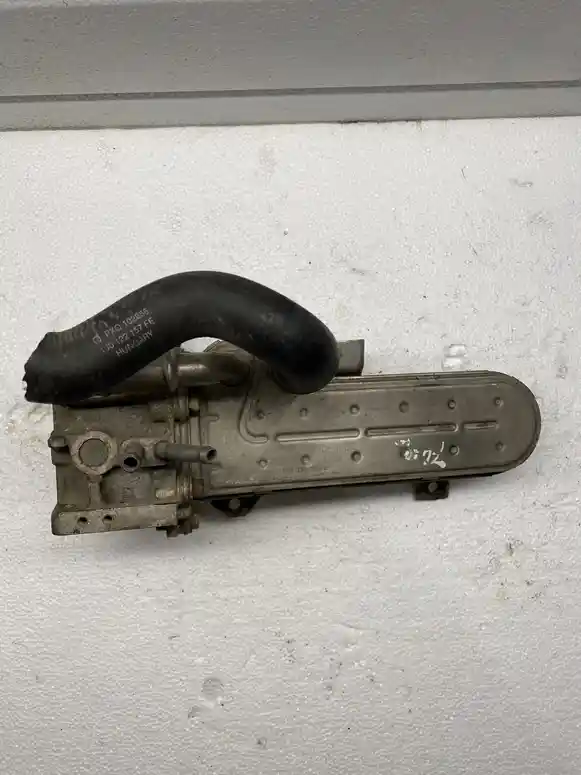

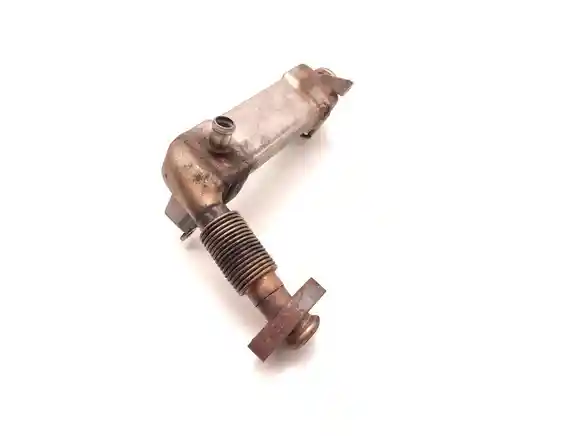

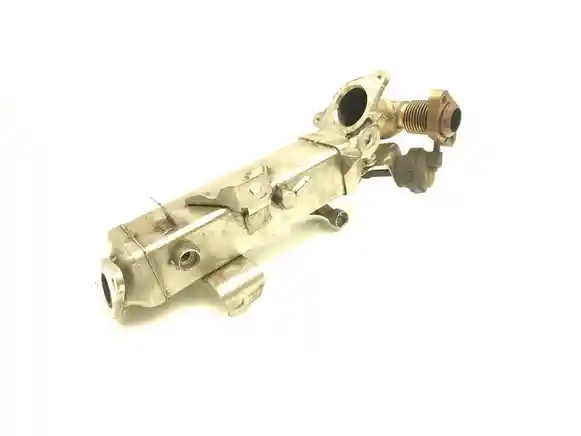

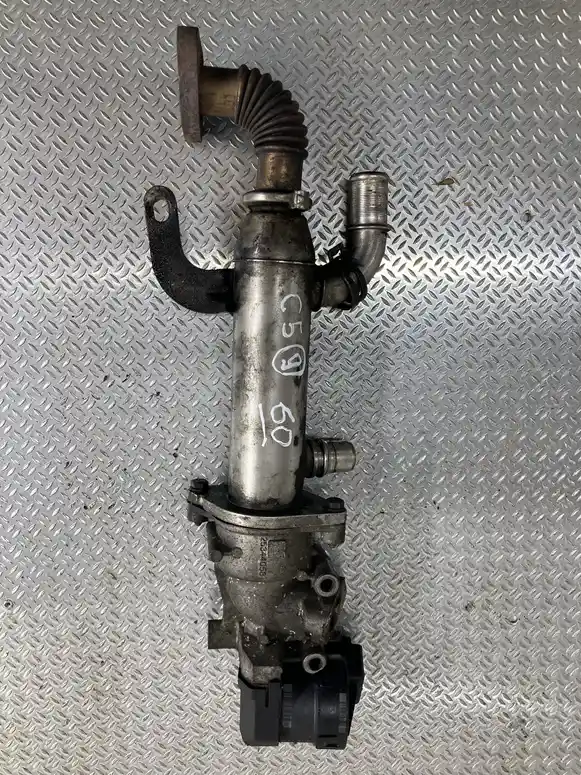

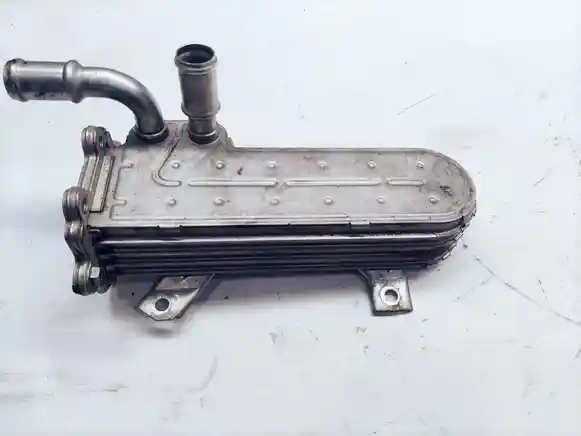

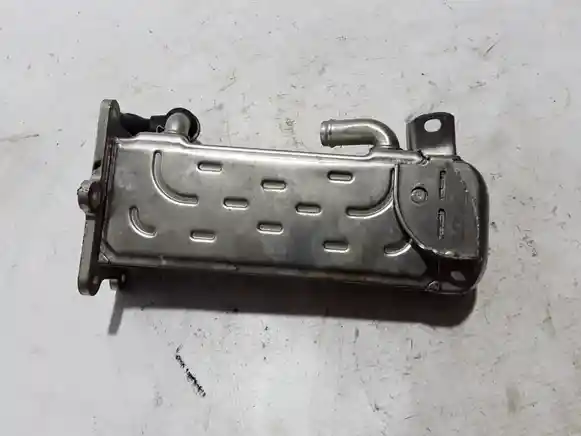

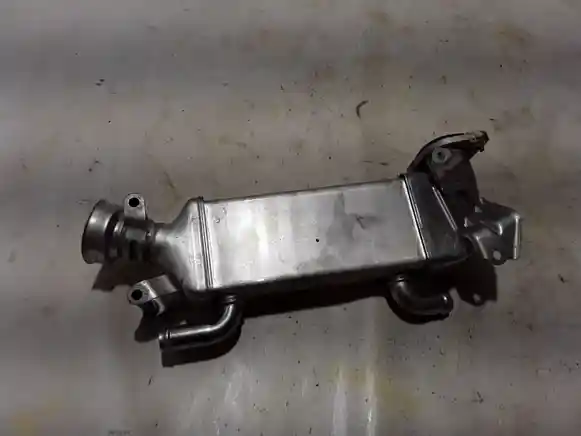

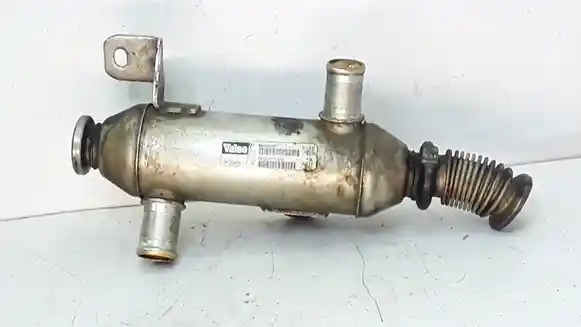

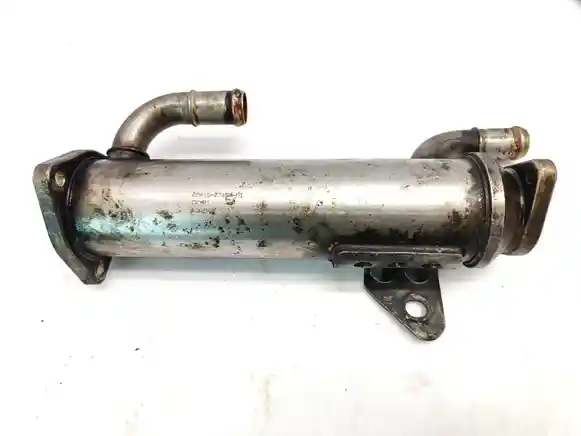

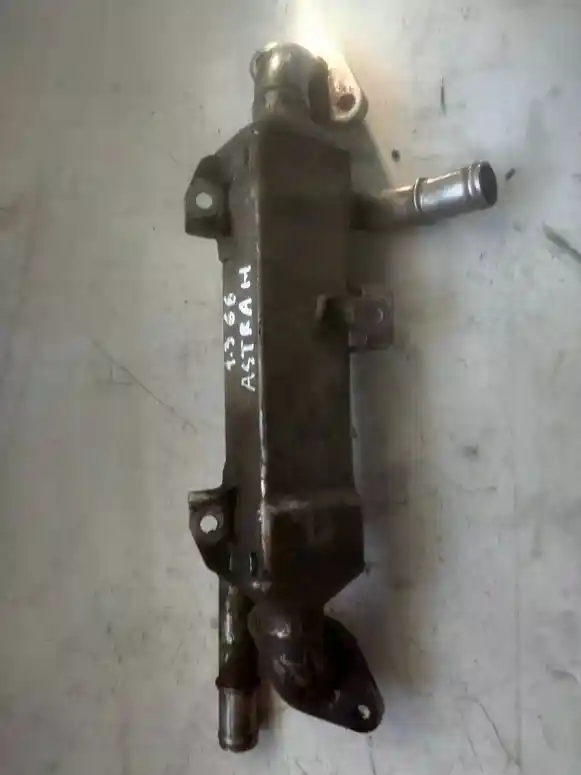

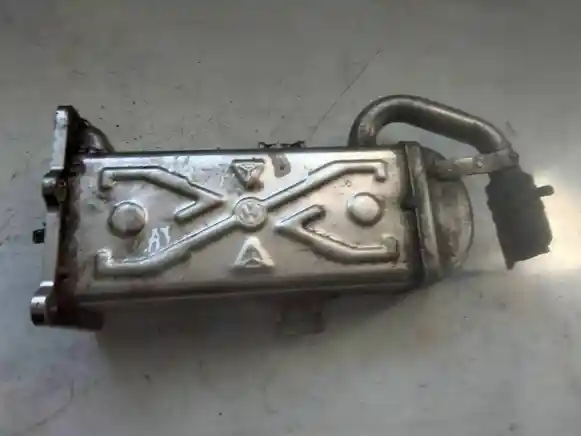

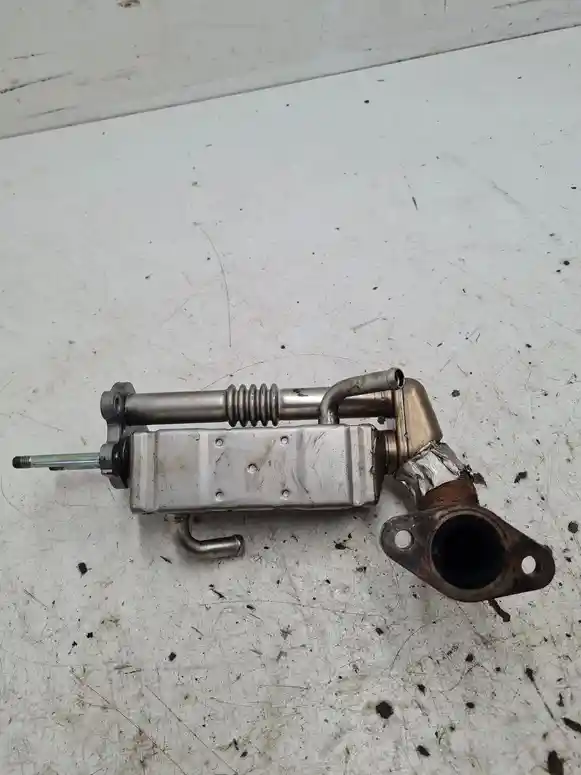

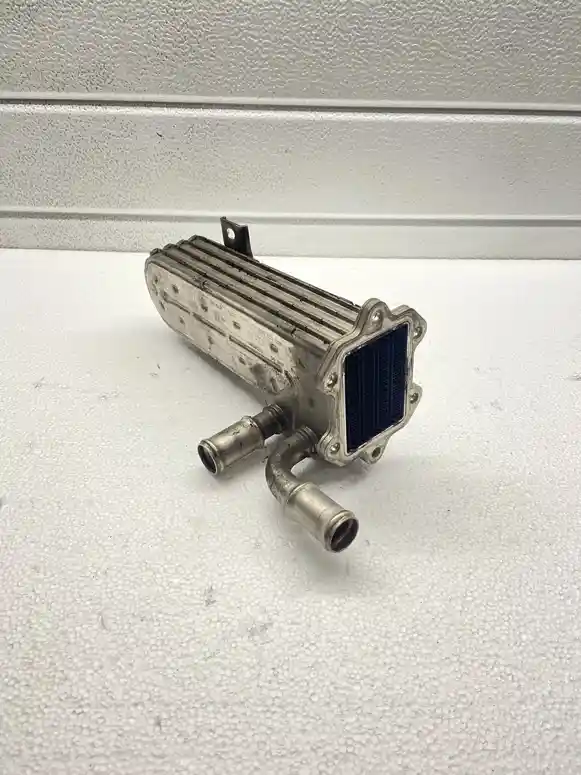

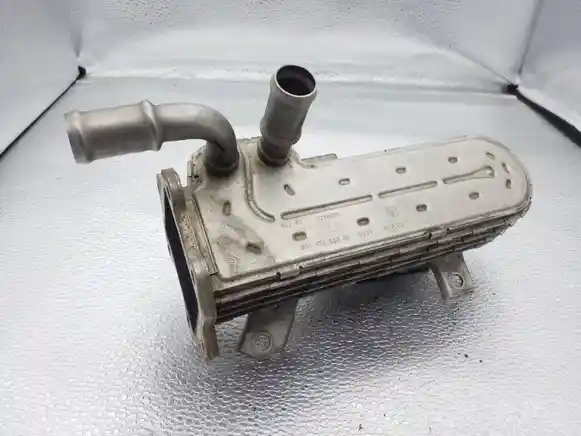

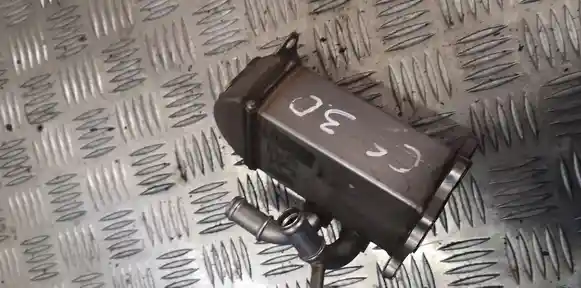

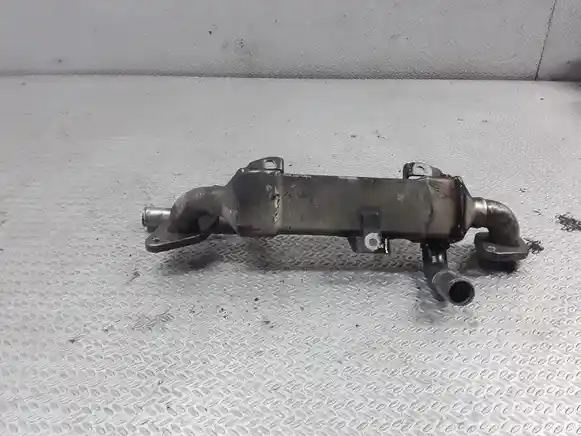

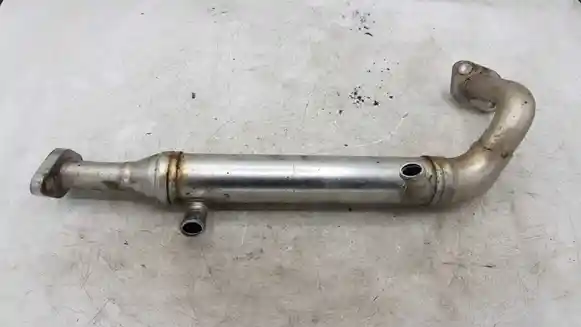

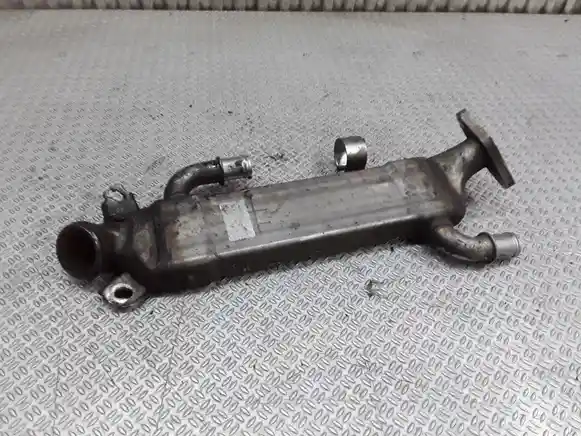

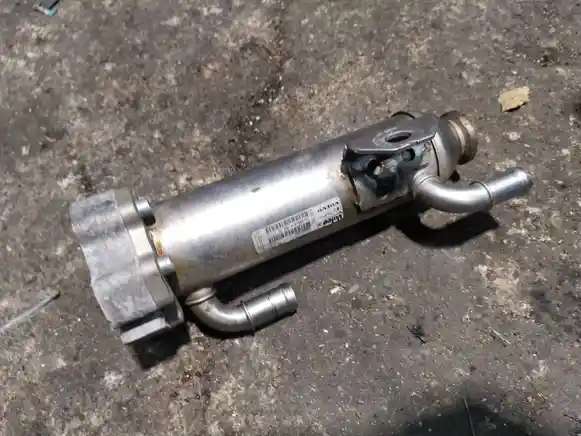

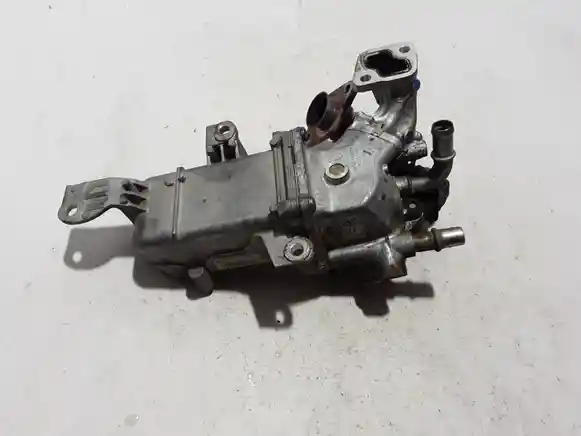

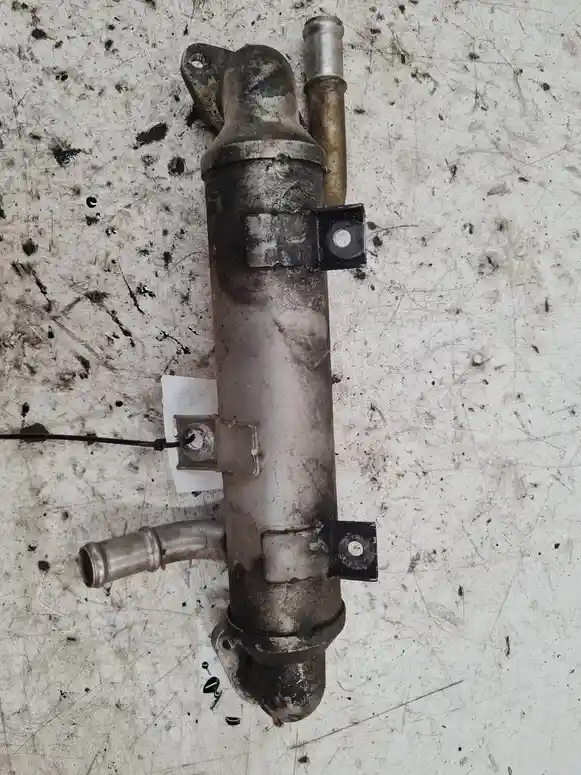

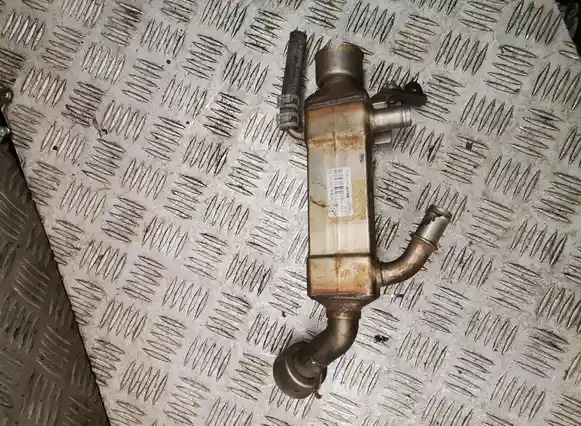

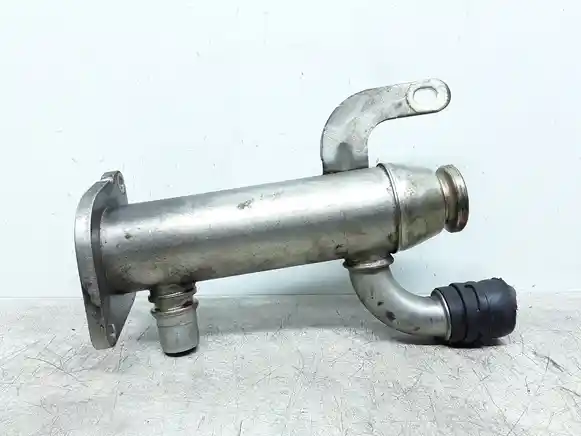

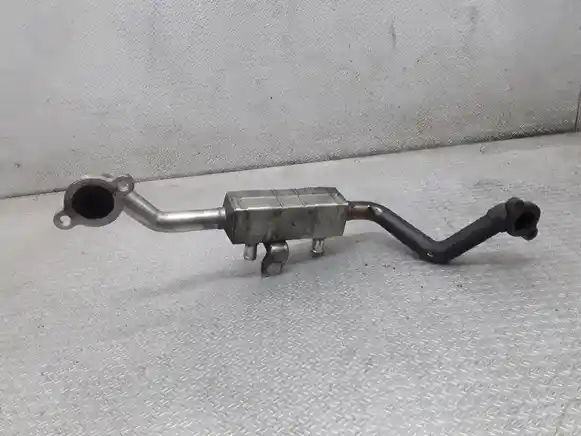

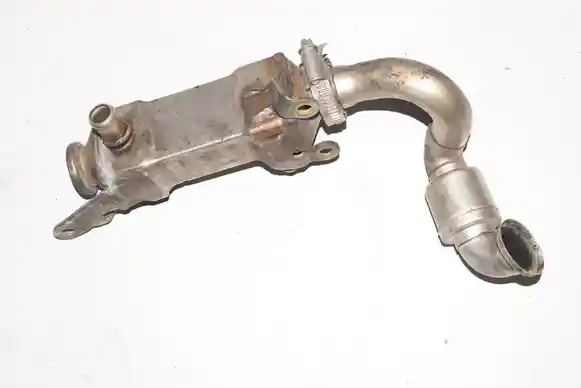

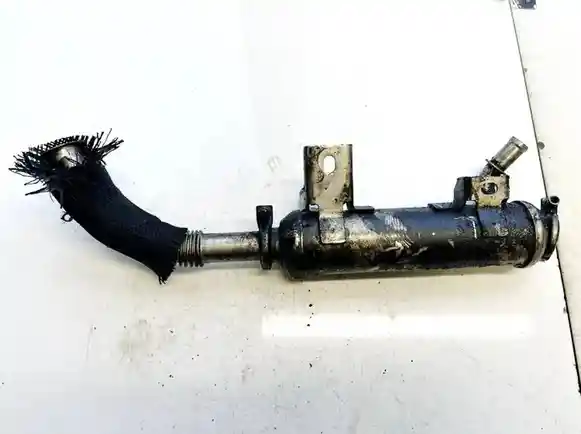

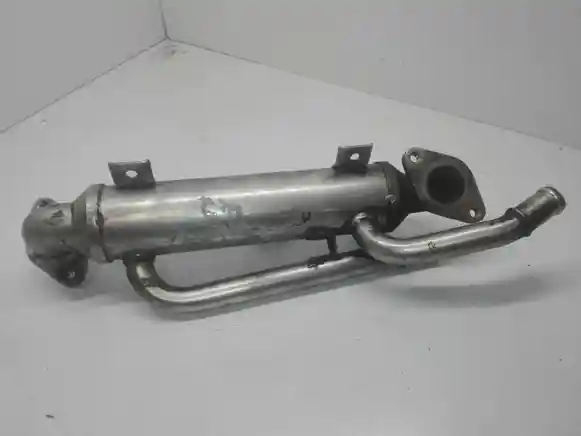

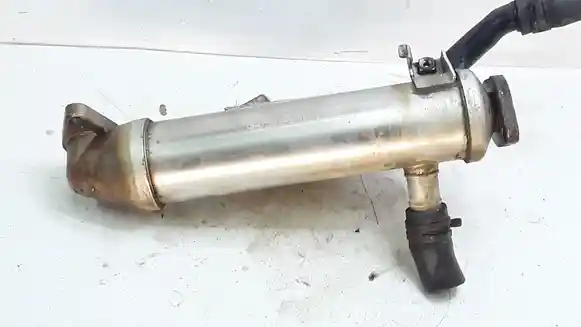

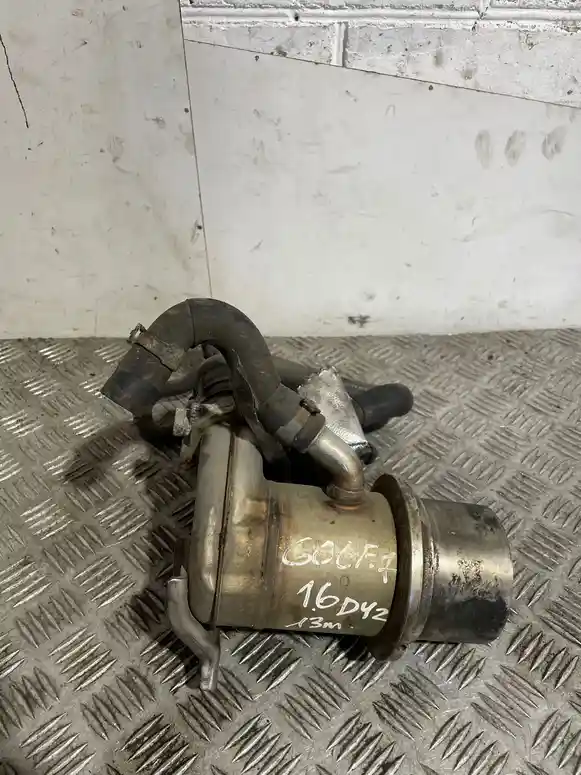

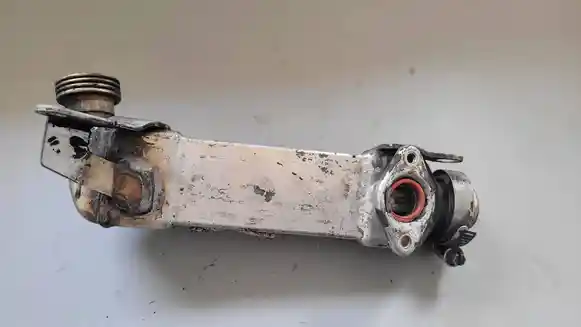

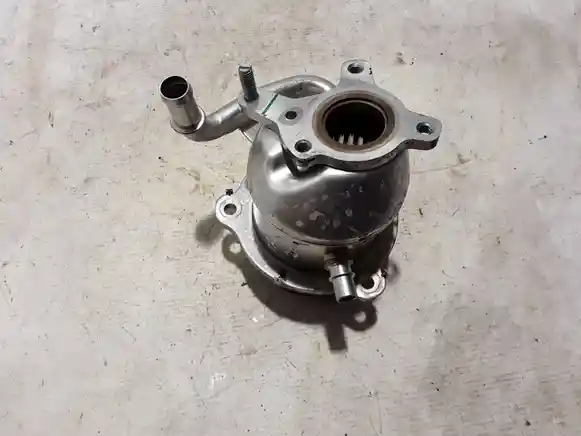

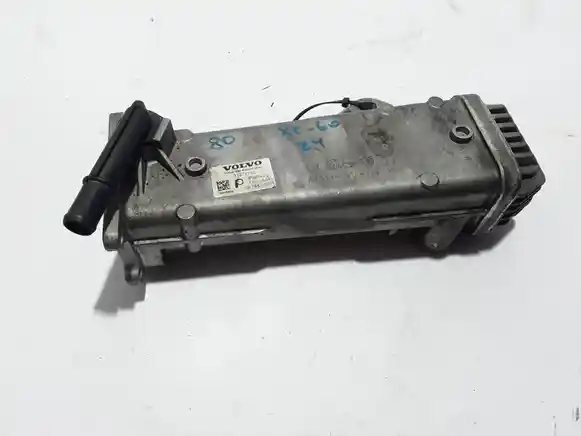

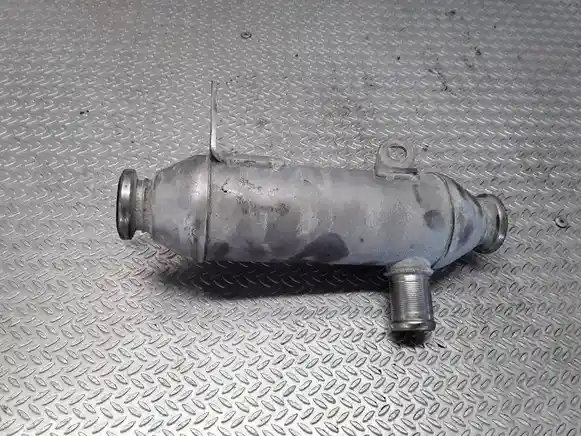

Охладители EGR различаются размерами, формой корпуса, расположением газовых и жидкостных каналов, количеством соединений и способом крепления. Встречаются компактные цилиндрические теплообменники, удлинённые металлические корпуса и комбинированные узлы с дополнительными элементами управления потоком газов.

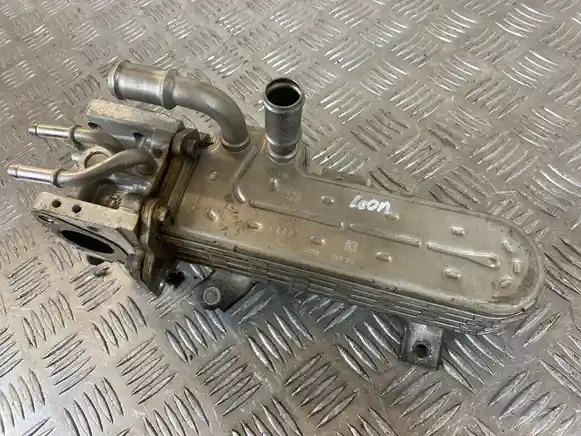

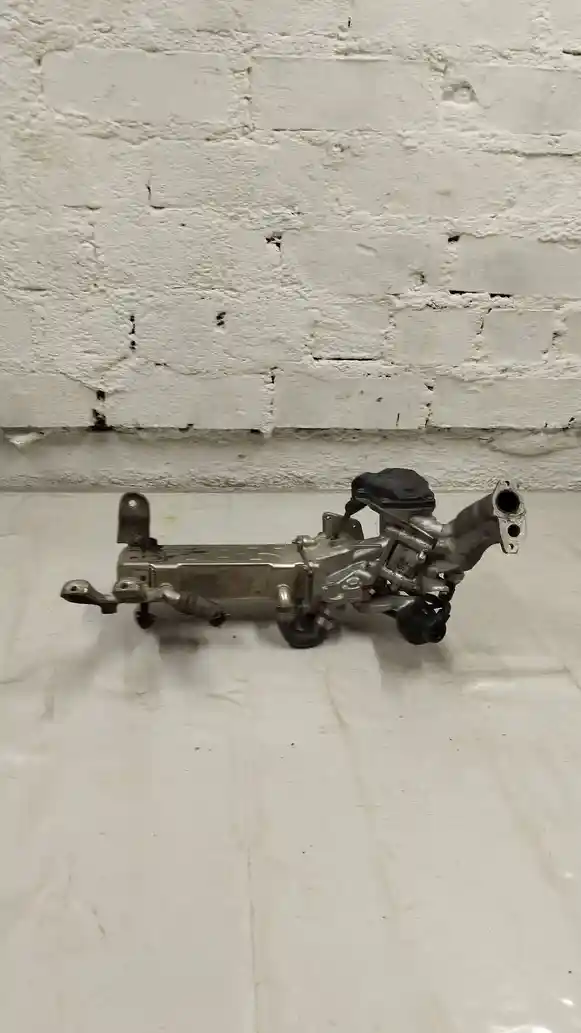

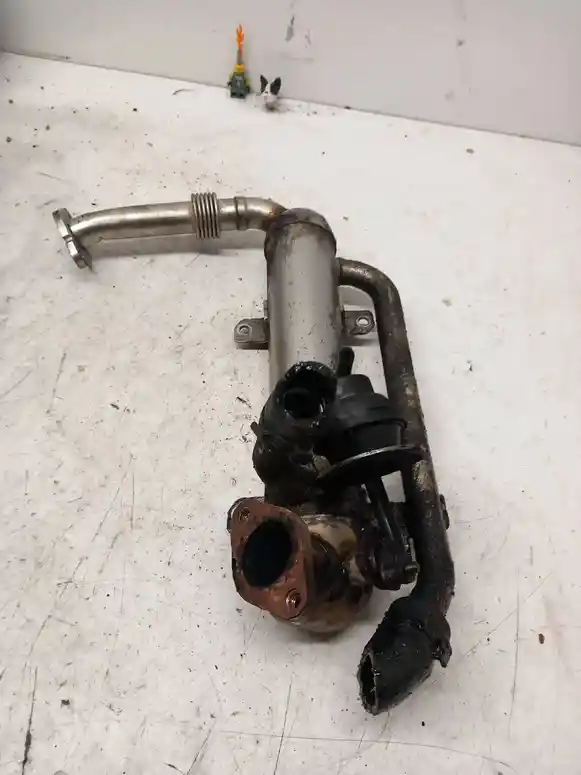

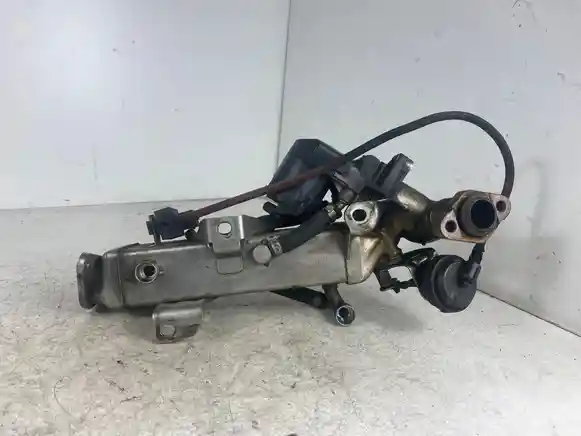

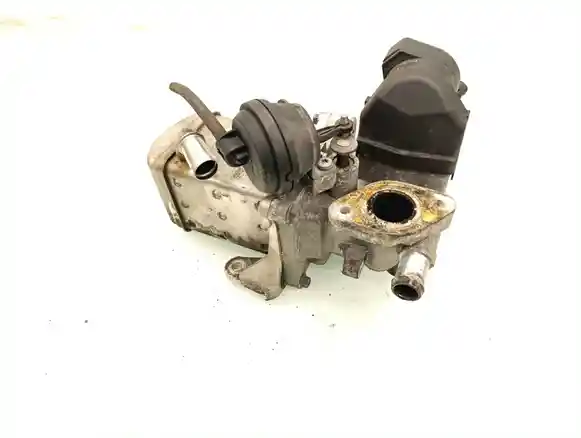

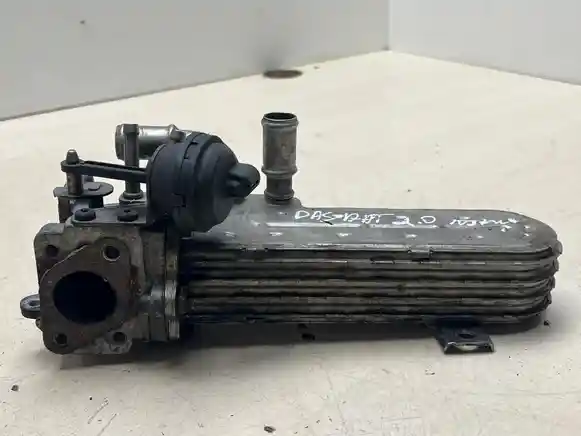

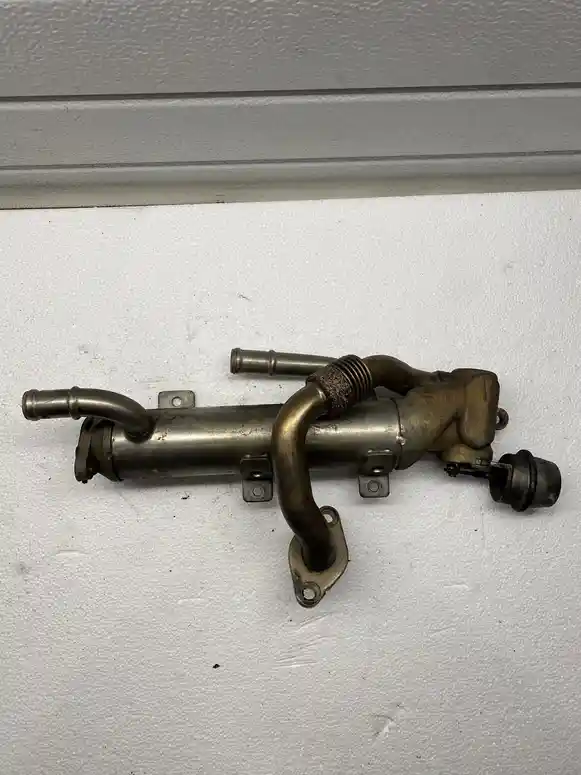

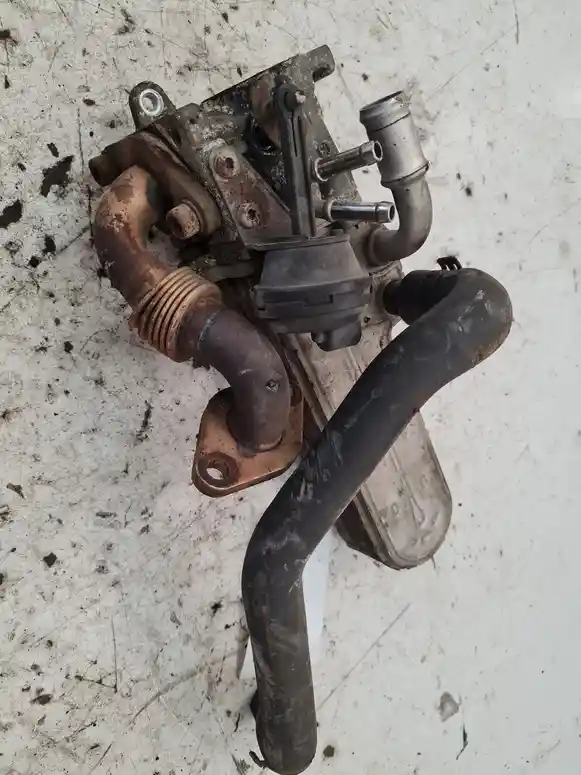

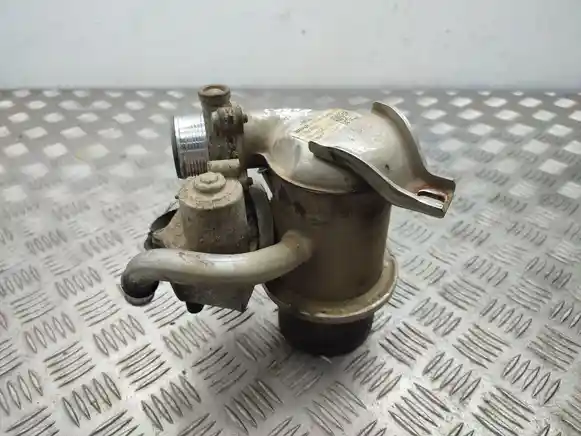

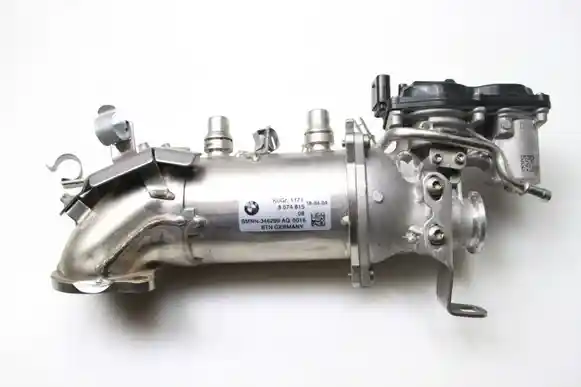

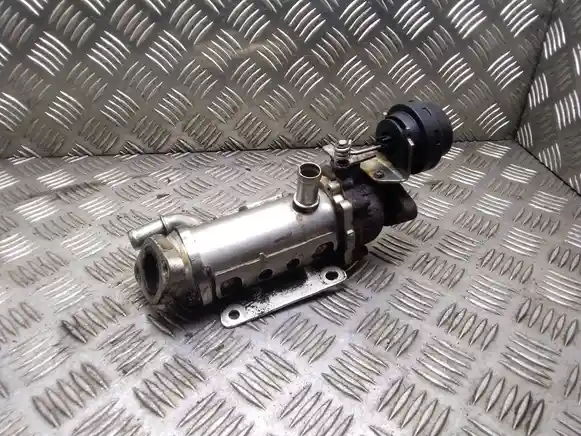

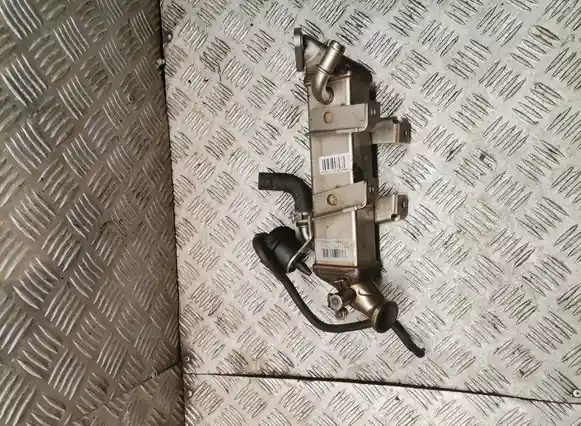

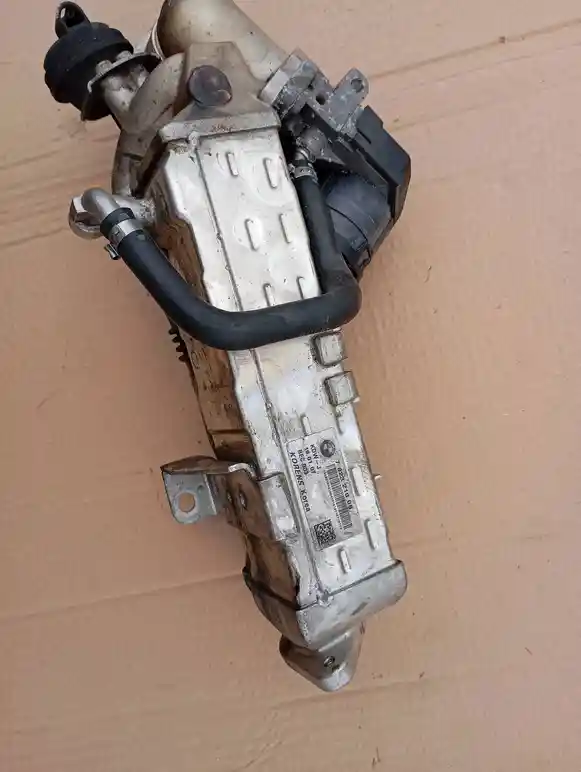

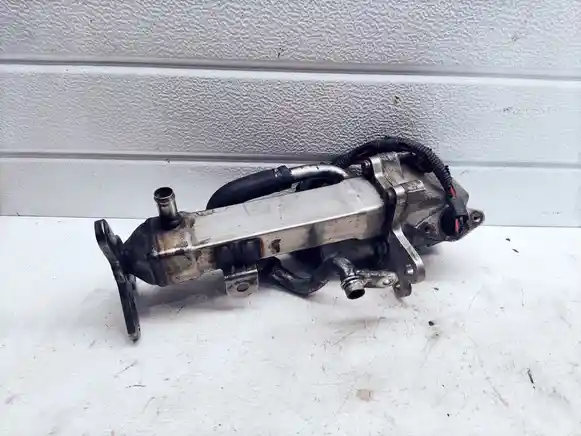

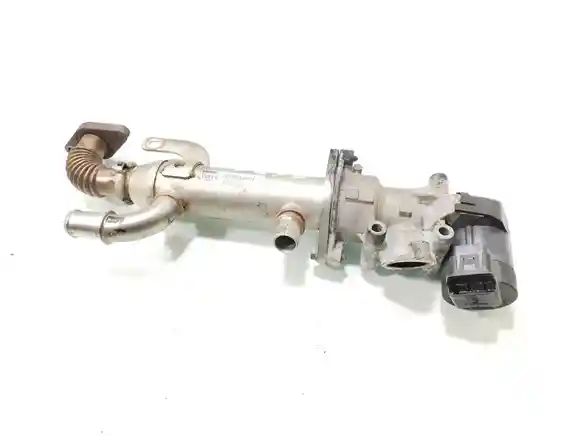

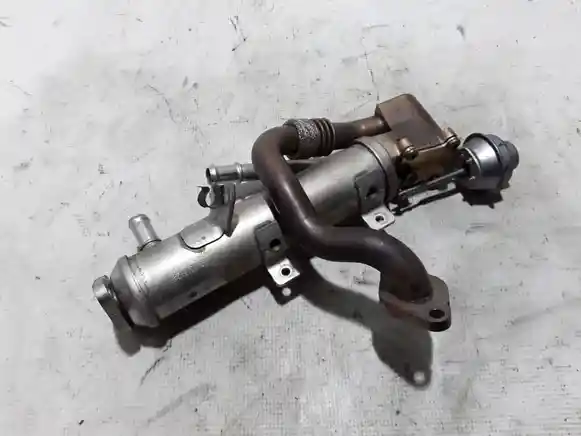

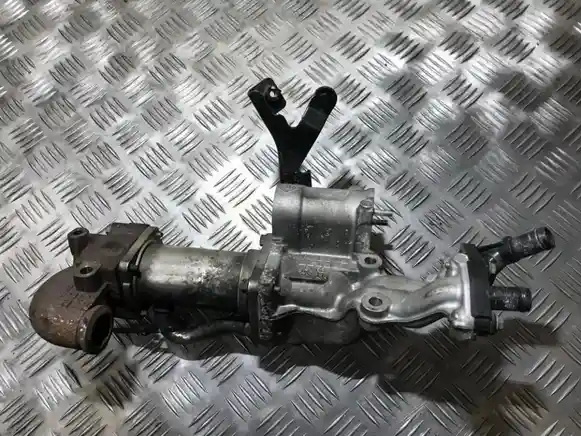

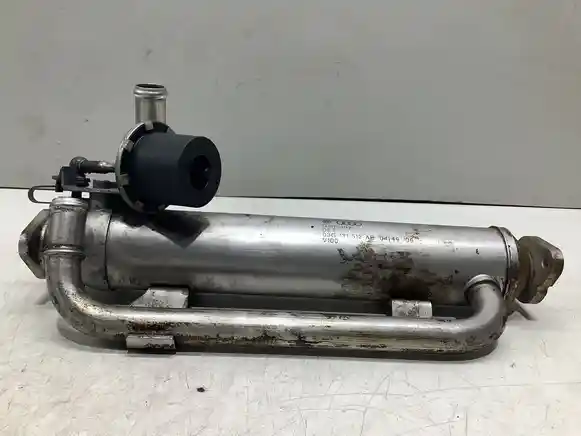

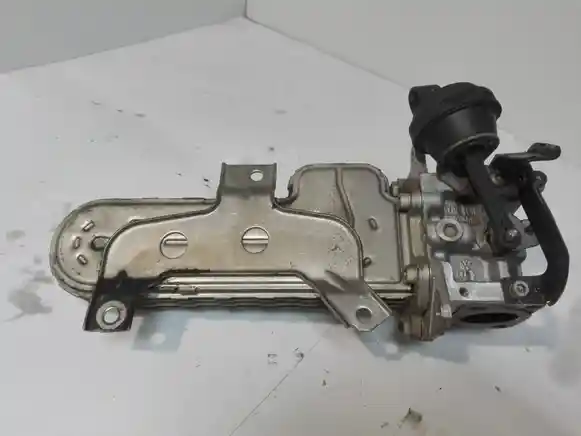

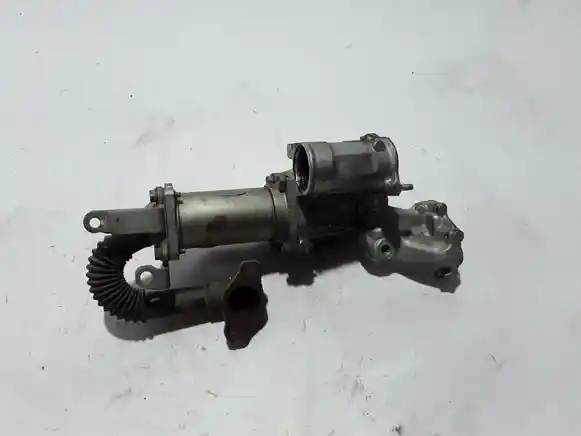

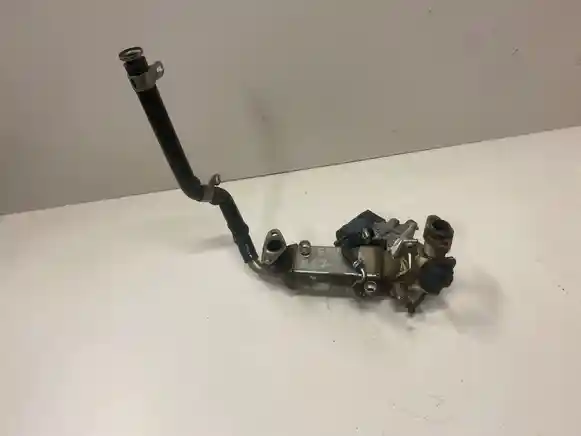

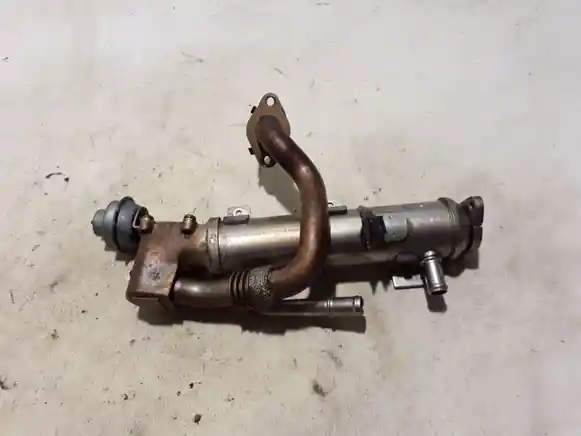

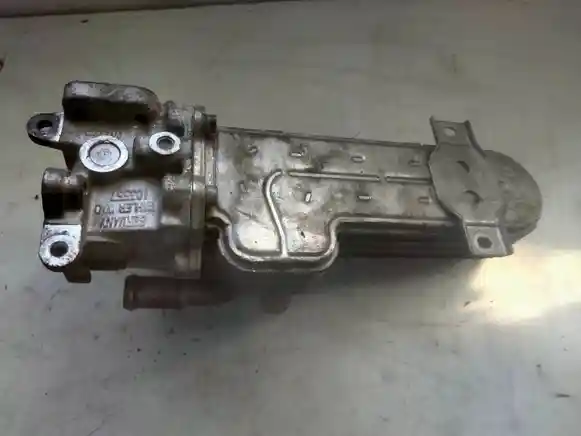

В некоторых конструкциях установлен перепускной клапан, позволяющий направлять отработавшие газы через теплообменник или в обход него. Управление таким клапаном может быть вакуумным либо электронным. При подборе важно учитывать точное исполнение узла.
Для правильного подбора необходимо сверить полный оригинальный номер, включая буквенные индексы и дополнительные обозначения производителя. Охладители могут отличаться расположением патрубков, конфигурацией фланцев, креплениями и наличием перепускного механизма.
Проверить обозначения оригинальных деталей поможет раздел OEM-коды автозапчастей. Если производитель предусмотрел заменяющий номер, необходимо подтвердить его применимость к конкретному двигателю и системе EGR.
Охладитель EGR устанавливается в моторном отсеке на участке системы рециркуляции отработавших газов. В зависимости от конструкции двигателя он может находиться рядом с выпускным коллектором, головкой блока цилиндров или клапаном EGR.
К теплообменнику подключаются газовые каналы и патрубки охлаждающей жидкости. В исполнениях с перепускным механизмом дополнительно предусмотрено подключение вакуумного или электрического привода.
При покупке бывшего в употреблении охладителя необходимо проверить целостность металлического корпуса, фланцев, патрубков и крепёжных элементов. Особое внимание уделяют следам утечки охлаждающей жидкости, трещинам, коррозии и повреждениям соединительных поверхностей.
Внутри теплообменника могут накапливаться сажа и отложения. Желательно уточнить, проходила ли деталь проверку герметичности, поскольку внутренние повреждения не всегда заметны при обычном внешнем осмотре.
Возможные признаки неисправности — снижение уровня охлаждающей жидкости без очевидной внешней утечки, появление пара из выхлопной системы, следы антифриза в газовом тракте EGR и нарушение работы системы рециркуляции.
При сильном загрязнении внутренних каналов может ухудшаться прохождение отработавших газов. Неисправность перепускного клапана, если он предусмотрен конструкцией, также способна вызывать диагностические ошибки.
Подобные симптомы могут быть связаны с другими неисправностями двигателя и системы охлаждения. Поэтому перед заменой необходимо установить точную причину диагностикой.
1. Сверьте полный OEM-номер и обозначения производителя.
2. Сравните форму корпуса, размеры и расположение патрубков.
3. Проверьте целостность фланцев, креплений и соединительных поверхностей.
4. Осмотрите корпус на наличие трещин, коррозии и следов утечек.
5. Уточните степень загрязнения внутренних газовых каналов.
6. Проверьте наличие и состояние перепускного клапана, если он входит в конструкцию.
Важно: внешний осмотр не позволяет надёжно определить герметичность внутренних каналов теплообменника. По возможности следует выбирать деталь с подтверждённой проверкой герметичности.
Замена необходима при подтверждённой внутренней или наружной утечке охлаждающей жидкости, трещинах корпуса, повреждении соединительных элементов либо неисправности встроенного механизма, который не подлежит отдельному ремонту.
Если проблема вызвана только загрязнением газовых каналов, возможность очистки оценивают с учётом конструкции и состояния теплообменника. При повреждении внутренних перегородок обычная очистка не восстанавливает герметичность.

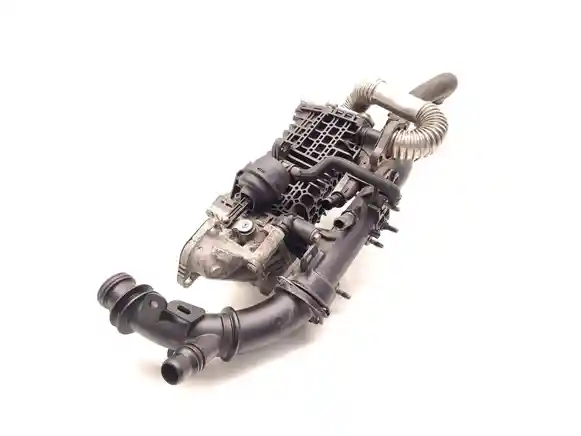

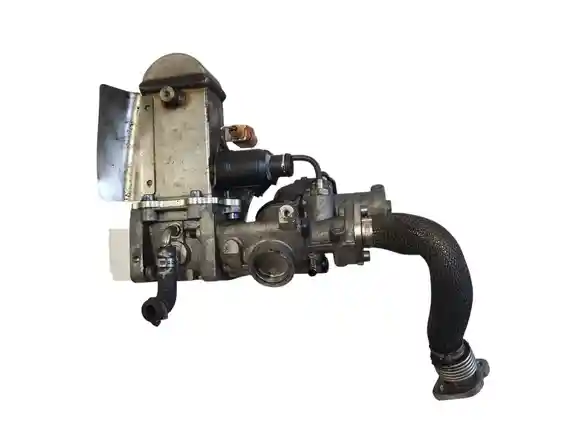

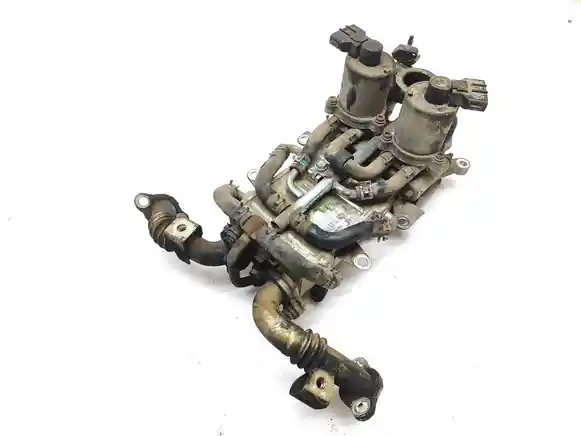

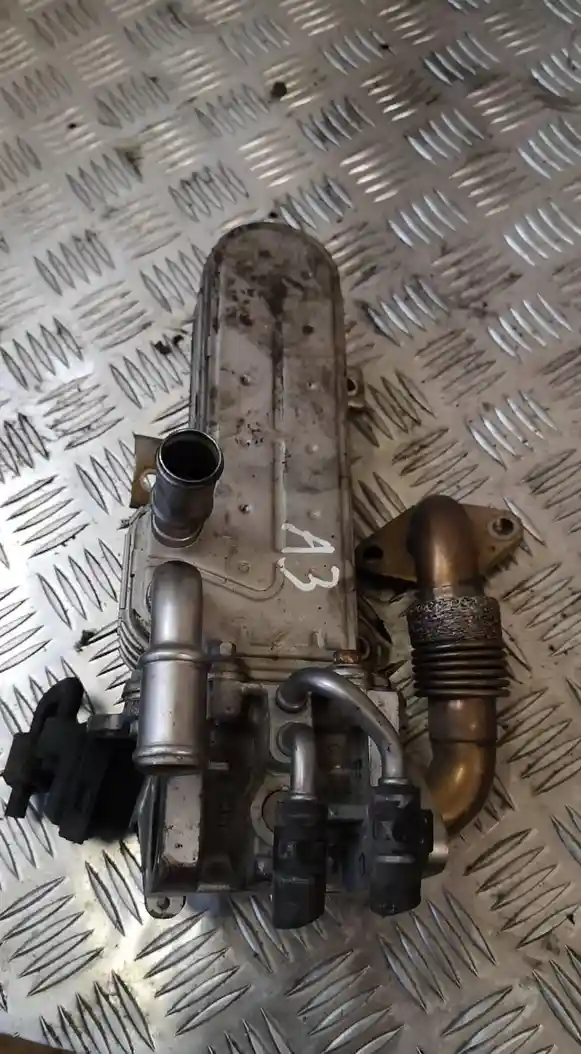

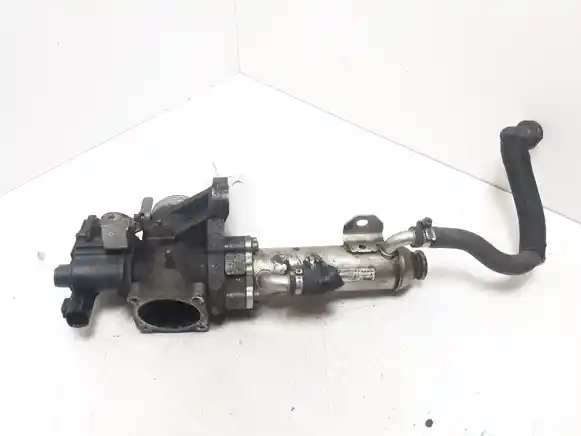

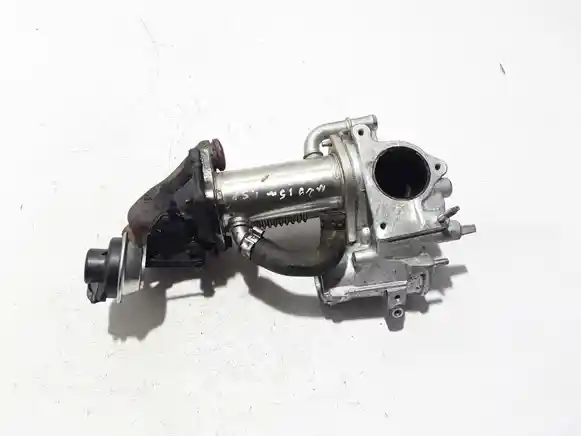

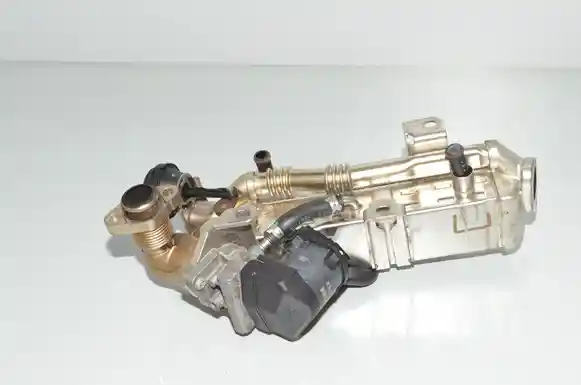

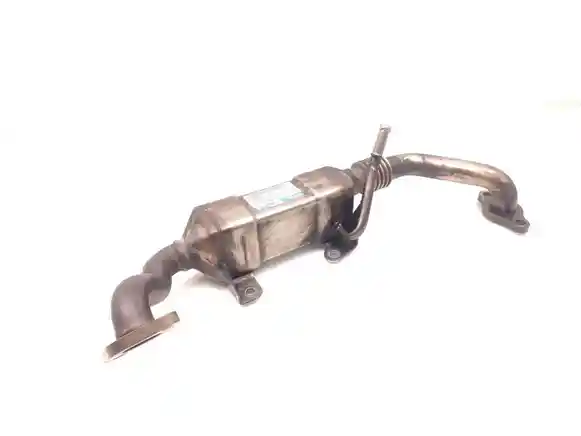

Охладитель может продаваться как отдельный теплообменник либо в сборе с перепускным клапаном, вакуумным приводом, крепёжным кронштейном или короткими соединительными трубками. Состав комплекта зависит от конструкции и конкретного предложения.
Самостоятельный клапан EGR, длинные патрубки системы охлаждения, датчики и другие компоненты не входят в комплект, если это прямо не указано в объявлении. Уплотнения и прокладки при установке обычно рекомендуется использовать новые.

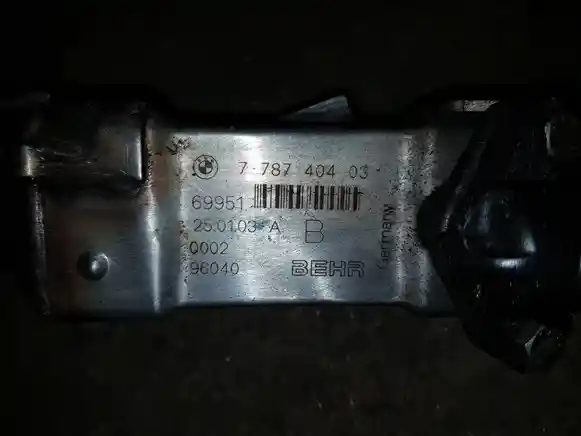

Сравните заводскую маркировку, общие размеры, форму корпуса, расположение газовых фланцев, патрубков охлаждающей жидкости и крепёжных отверстий. Также важно проверить тип соединений и направление установки.
Если оригинальный узел оснащён перепускным клапаном, необходимо учитывать его конструкцию, тип привода и совместимость с системой управления двигателем. Внешне похожие теплообменники не всегда взаимозаменяемы.
Совместимость зависит от года выпуска, модификации двигателя, экологического исполнения и конструкции системы рециркуляции. Даже в пределах одной модели автомобиля могут использоваться разные охладители EGR.
Для точного подбора рекомендуется сверять VIN, OEM-номер и код двигателя. Дополнительно необходимо учитывать расположение соединений и наличие встроенных управляющих компонентов.
Подобрать охладитель клапана EGR б/у можно на Aldym.kz. Перед заказом проверьте OEM-номер, расположение соединений и отсутствие признаков повреждения теплообменника.
На б/у детали предоставляется гарантия 14 дней. Доступна доставка по Казахстану.
Охладитель работает совместно с клапаном рециркуляции, газовыми трубками, элементами управления перепускной заслонкой и системой охлаждения двигателя. При диагностике важно проверить состояние соединений, уплотнений и управляющих компонентов.
Если неисправность связана с регулированием потока газов, а теплообменник остаётся герметичным, причиной может быть отдельный клапан EGR или его привод.
Охладитель EGR представляет собой теплообменник, снижающий температуру рециркулируемых отработавших газов. Его основная функция — теплообмен между газовым трактом и охлаждающей жидкостью.

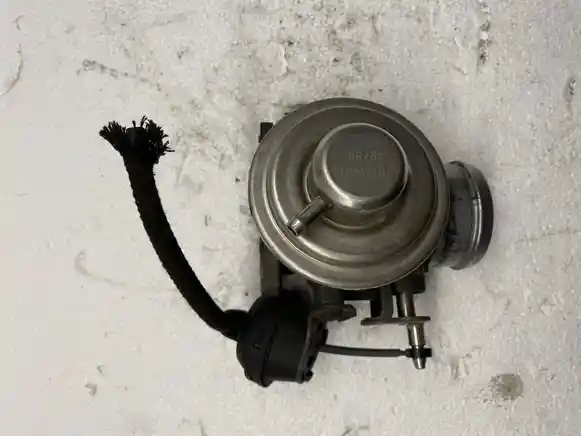

Клапан EGR регулирует количество отработавших газов, возвращаемых во впуск двигателя. Это разные компоненты, хотя в некоторых конструкциях они могут быть объединены в общий узел. При выборе необходимо различать отдельный охладитель, самостоятельный клапан и сборную конструкцию.
Установку выполняют на остывшем двигателе с соблюдением требований производителя. Перед монтажом необходимо очистить соединительные поверхности, проверить состояние патрубков и использовать предусмотренные уплотнения.
После подключения контура охлаждения требуется восстановить необходимый уровень охлаждающей жидкости и удалить воздух по установленной процедуре. Затем проверяют герметичность соединений, отсутствие утечек выхлопных газов и работу перепускного механизма, если он предусмотрен.
При наличии электронного привода может потребоваться диагностическая проверка или адаптация в соответствии с требованиями производителя.
Он снижает температуру отработавших газов перед их повторной подачей во впуск двигателя, помогая уменьшать образование оксидов азота.
Да. При повреждении внутренних каналов охлаждающая жидкость может попадать в газовый тракт, а при наружных повреждениях — вытекать через корпус или соединения.
Нет. Охладитель снижает температуру газов, а клапан регулирует их поток. В отдельных конструкциях оба элемента объединены в один узел.
