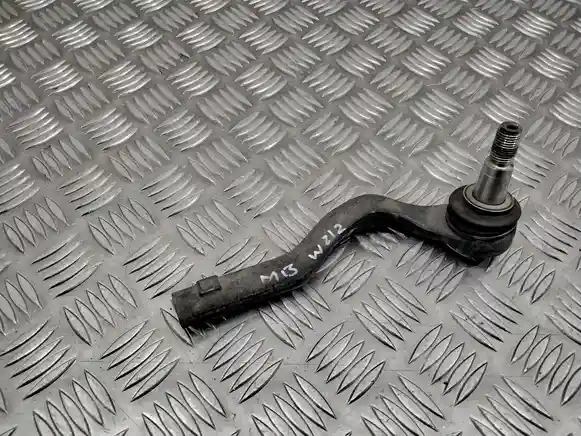

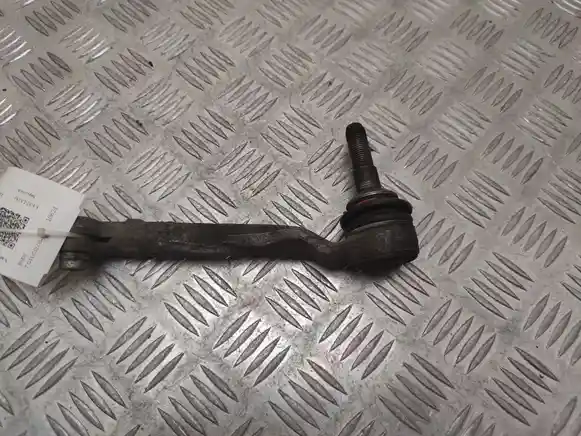

Наконечник рулевой тяги — шарнирный элемент рулевого управления, соединяющий рулевую тягу с поворотным кулаком. Он передаёт перемещение рулевого механизма к управляемому колесу и одновременно позволяет соединению изменять угол при работе подвески и повороте колёс.
Основой детали является шаровой шарнир: палец с шаровой рабочей частью перемещается внутри корпуса и позволяет рулевой тяге соединяться с поворотным кулаком под изменяющимся углом. Шарнир защищён эластичным пыльником, удерживающим смазку и препятствующим попаданию воды и загрязнений.
Со стороны рулевой тяги наконечник обычно имеет внутреннюю или наружную резьбу. Это соединение используется не только для крепления детали, но и для изменения эффективной длины рулевого привода при регулировке схождения колёс.
Наконечник передаёт усилие от рулевой тяги непосредственно к поворотному кулаку и обеспечивает подвижное соединение этих элементов. Отсутствие недопустимого люфта в шарнире важно для точной реакции управляемого колеса на движение рулевого механизма.
При повороте рулевого колеса рейка перемещает рулевую тягу, а наконечник передаёт это движение на поворотный кулак. В результате изменяется угол управляемого колеса относительно кузова автомобиля.
Одновременно шаровой шарнир позволяет поворотному кулаку перемещаться относительно тяги при работе подвески. Благодаря этому механическая связь с рулевой рейкой сохраняется при повороте колеса, сжатии и отбое подвески.
Проверьте корпус на трещины, деформацию и сильную коррозию, а резьбу соединения с рулевой тягой — на сорванные или замятые витки. Резьба шарового пальца также должна оставаться пригодной для штатного крепления.
Пыльник шарнира должен быть целым, без разрывов и глубоких трещин. Сам палец не должен иметь выраженного люфта в корпусе, а его движение должно оставаться плавным без закусывания и признаков разрушения внутреннего шарнира.
Изношенный шарнир может проявляться стуком со стороны передней подвески при движении по неровностям, люфтом рулевого управления и менее точной реакцией автомобиля на небольшие движения руля.
При значительном износе возможно изменение положения колеса под нагрузкой и ухудшение стабильности управления. Однако похожие симптомы создают внутренняя рулевая тяга, рулевая рейка, шаровые опоры и другие элементы подвески, поэтому место люфта необходимо определить непосредственно.
1. Проверьте горизонтальный люфт колеса. На безопасно поднятом и зафиксированном автомобиле покачайте управляемое колесо и наблюдайте за соединением наконечника с поворотным кулаком.
2. Следите за шаровым пальцем. Корпус наконечника и палец должны двигаться как исправное шарнирное соединение без ненормального свободного перемещения между ними.
3. Отделите люфт тяги. Если свободный ход возникает ближе к рулевой рейке под её пыльником, причиной может быть внутренний шарнир рулевой тяги, а не наконечник.
4. Проверьте пыльник. Разрыв защитной резины позволяет воде и абразивным загрязнениям проникать внутрь шарнира и значительно ускоряет его износ.
5. Учитывайте состояние подвески. Если стук присутствует без люфта наконечника, необходимо проверить шаровую опору, сайлентблоки и другие подвижные соединения.
Важно: автомобиль при диагностике должен быть надёжно зафиксирован. После замены наконечника или изменения его положения на резьбе необходимо проверить и при необходимости отрегулировать схождение колёс.
Замена требуется при подтверждённом люфте шарового шарнира, повреждении корпуса или пальца, серьёзном повреждении резьбы либо износе, при котором соединение невозможно надёжно закрепить.
Повреждённый пыльник требует особого внимания даже при отсутствии заметного люфта. Если внутрь уже попадали вода и загрязнения, состояние шарнира необходимо оценивать с учётом возможного скрытого износа и коррозии.

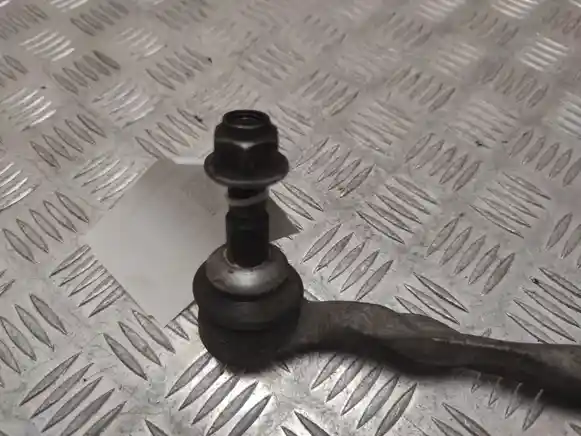

Основной товар — наконечник с шаровым пальцем и установленным пыльником. В зависимости от конкретного предложения вместе с ним могут оставаться контргайка, гайка шарового пальца, крепёж или часть рулевой тяги.
Фактическую комплектацию необходимо определять по фотографиям и описанию конкретной позиции.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Определите сторону установки и сравните исполнение соединения с рулевой тягой. Важны диаметр, шаг и направление резьбы, поскольку на некоторых автомобилях левая и правая стороны могут различаться.
Также сопоставьте форму и посадку шарового пальца в поворотном кулаке. Правильный наконечник должен устанавливаться в штатное соединение без доработки отверстия или использования не предусмотренных переходных элементов.
Различия возможны между рестайлинговыми версиями, вариантами подвески и отдельными рынками. Особенно важно учитывать сторону установки, поскольку зеркально расположенные левый и правый наконечники не всегда имеют одинаковую геометрию.
Закажите подходящий наконечник рулевой тяги на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Наконечник работает вместе с рулевой тягой, рейкой и поворотным кулаком. При обнаружении свободного хода необходимо определить, находится ли он в наружном шаровом шарнире или во внутреннем соединении тяги возле рулевой рейки.
Изменение положения наконечника влияет на схождение колеса, поэтому состояние рулевого привода связано не только с отсутствием люфта, но и с правильной регулировкой геометрии после ремонта.
Шаровой палец наконечника обычно устанавливается в коническое отверстие поворотного кулака. При затяжке крепления конусные поверхности плотно соединяются и обеспечивают правильную фиксацию детали без свободного перемещения в посадочном месте.
У внешне похожих наконечников могут различаться диаметр, длина и угол конусной части пальца. Несоответствующий палец способен занять неправильное положение в поворотном кулаке даже в том случае, если его удаётся вставить в отверстие.
Поэтому совместимость наконечника определяется не только подходящей резьбой рулевой тяги и общей формой корпуса — геометрия посадочного пальца также должна соответствовать предусмотренной конструкции.
Остаточное состояние наконечника в первую очередь определяется износом шаровой пары внутри корпуса. Внешне аккуратная деталь может иметь свободный ход после большого пробега, поэтому косметическое состояние не является главным показателем.
На ресурс также влияет история пыльника. Если защитная резина долгое время была повреждена, внутрь могли попасть вода и абразивные частицы, вызывающие коррозию и ускоренный износ рабочих поверхностей.
Важно: наконечник является нагруженным элементом рулевого управления. Деталь с люфтом, повреждённым пальцем, сомнительно восстановленной резьбой или следами деформации не подходит для повторной эксплуатации.
Тяга соединяется с рулевой рейкой и передаёт её движение наружу. Наконечник устанавливается на наружный конец тяги и своим шаровым пальцем соединяется с поворотным кулаком. На некоторых товарах эти элементы могут продаваться вместе.
Зависит от конструкции автомобиля. На одних моделях используется одинаковая деталь с обеих сторон, на других наконечники различаются геометрией или направлением резьбы. Сторону установки необходимо проверять для конкретного автомобиля.
Положение наконечника на резьбе определяет эффективную длину рулевой тяги и влияет на схождение колеса. Поэтому после его замены схождение следует проверить и при необходимости отрегулировать по параметрам автомобиля.
