Механизм стеклоочистителей (трапеция) передает движение от электродвигателя к рычагам стеклоочистителей и обеспечивает их синхронное перемещение по поверхности стекла.
При подборе важно учитывать место установки, конструкцию и геометрию трапеции, расположение крепежных точек, длину тяг, тип шарниров и соединение с мотором стеклоочистителя.

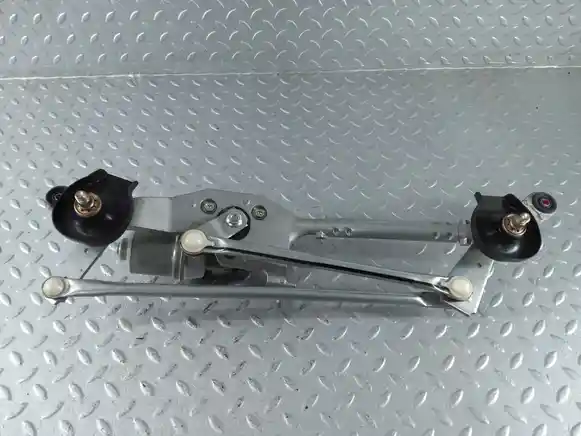

Трапеция представляет собой кинематический узел из металлических тяг, шарнирных соединений, втулок, приводных валов и опор. На валах закрепляются рычаги со щётками, а сам механизм устанавливается под жабо или в другой предусмотренной конструкцией зоне.
В этой категории речь идёт прежде всего о механической части системы. Электромотор может поставляться отдельно и не всегда входит в состав конкретной позиции.
Механизмы стеклоочистителей могут различаться геометрией и длиной тяг, расположением шарниров, крепежных точек и соединением с электродвигателем. Внешне похожие трапеции не всегда взаимозаменяемы и могут обеспечивать разную траекторию движения дворников.
При выборе рекомендуется сверять OEM-коды автозапчастей, конструкцию и геометрию механизма, расположение креплений и шарниров, а также тип соединения с мотором стеклоочистителя.
Кривошип электропривода перемещает ведущую тягу, которая через шарниры приводит в движение остальные элементы механизма. В результате приводные валы поворачиваются в ограниченном диапазоне и перемещают закреплённые на них рычаги дворников.
Такая схема позволяет одному электромотору одновременно приводить несколько щёток с заданной последовательностью и амплитудой движения.
Наиболее характерны износ шарниров и пластиковых втулок, увеличение люфта в соединениях, коррозия валов, повреждение тяг и деформация элементов механизма. При сильном износе тяга может отсоединиться от шарнира.
Дворники могут двигаться с разной амплитудой, останавливаться в промежуточном положении, работать несинхронно или не перемещаться при работающем электромоторе. Возможны стуки и заметный люфт рычагов.
При диагностике определяют, доходит ли движение от привода до валов рычагов. Если мотор работает, но один или оба дворника остаются неподвижными либо перемещаются неправильно, проверяют тяги, шарниры и соединение механизма с приводом.
Это позволяет отделить неисправность трапеции от электрической проблемы самого моторчика или цепи его управления.
Замена необходима, если шарнирные соединения больше не удерживают тяги, приводные валы имеют критический люфт либо элементы механизма деформированы настолько, что нормальная кинематика узла не восстанавливается.
Б/у трапеция позволяет заменить механическую часть привода в сборе без подбора отдельных тяг, валов и шарниров. Фактическая комплектация конкретной позиции может включать кронштейны, крепёжные элементы или электромотор.
Для деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Учитывайте геометрию и количество тяг, расположение приводных валов, точки крепления к кузову и соединение с электромотором. Также важно различать механизм переднего и заднего стеклоочистителя, если для автомобиля предусмотрены обе системы.
На Aldym.kz можно подобрать механизм стеклоочистителей (трапецию) б/у с гарантией 14 дней и доставкой по Казахстану.
Трапеция является промежуточным механическим звеном между электромотором и рычагами дворников. Вместе с ней в системе используются щётки, поводки, привод и элементы крепления стеклоочистителя.
Расположение шарниров и длина каждой тяги рассчитываются так, чтобы вращение одного привода преобразовывалось в разные углы перемещения левого и правого дворника. Поэтому небольшое отличие в геометрии механизма способно заметно изменить траекторию щёток.
На некоторых конструкциях приводные валы установлены непосредственно в корпусе трапеции, а на других используются отдельные опоры и кронштейны.
У б/у механизма оценивают целостность тяг, состояние шарниров и втулок, свободное движение приводных валов и сохранность креплений. Следы сильной коррозии в подвижных соединениях могут указывать на повышенное сопротивление или риск заклинивания.
Тяги должны сохранять предусмотренную форму, а шарнирные соединения — удерживаться без чрезмерного свободного хода.
Да. Названием «трапеция» обычно обозначают механическую систему тяг и шарниров, передающую движение дворникам.
Не обязательно. Механизм может продаваться отдельно от электромотора или вместе с ним — это зависит от комплектации конкретной позиции.
На некоторых конструкциях отдельные шарниры или втулки ремонтируются, но возможность такого ремонта зависит от устройства механизма и степени его износа.
