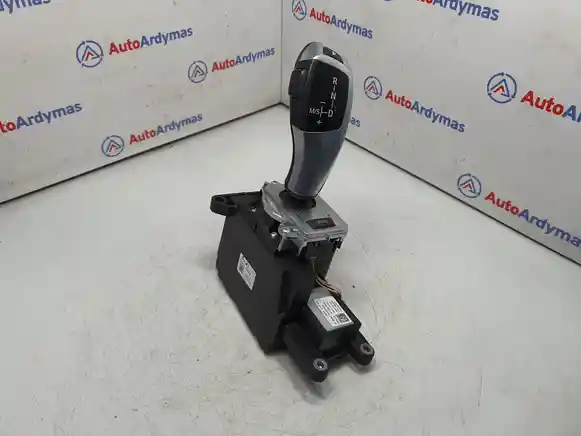

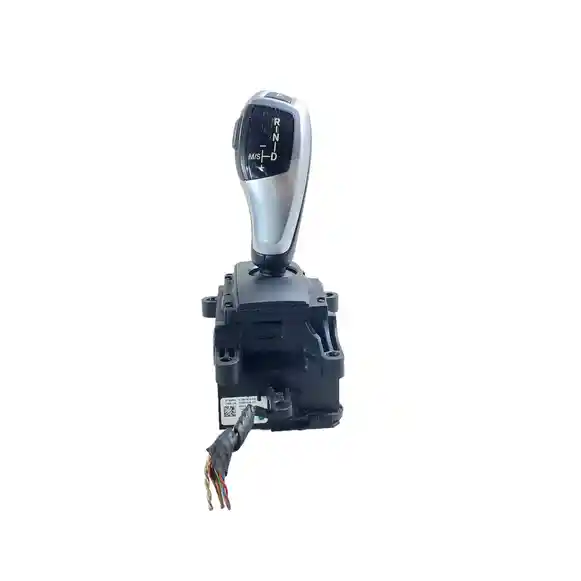

Кулиса КПП — механизм управления переключением передач, который преобразует движения рычага в перемещения привода коробки. В автомобильных каталогах под кулисой обычно понимают основание рычага и расположенный в нём механизм выбора передач, работающий совместно с тросами, тягами или другим приводом КПП.

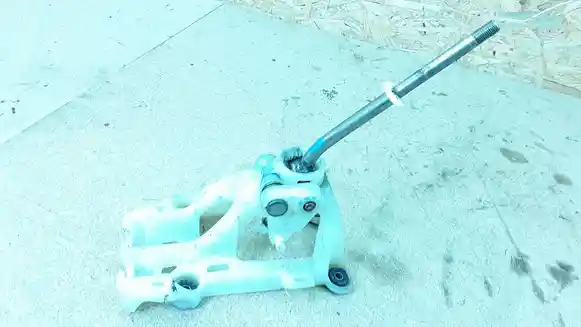

Кулиса может включать основание, шарнир рычага, направляющие, втулки, пружины, ограничители и точки присоединения тросов или тяг. Эти элементы формируют траекторию движения рычага и позволяют водителю точно выбирать нужную передачу.

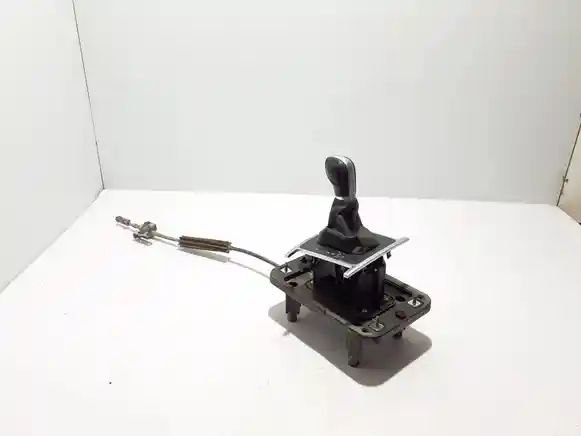

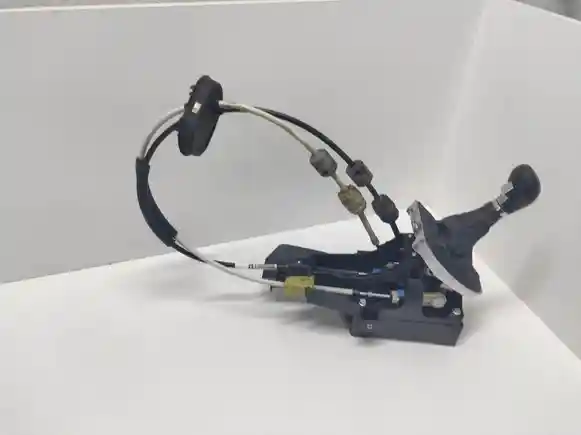

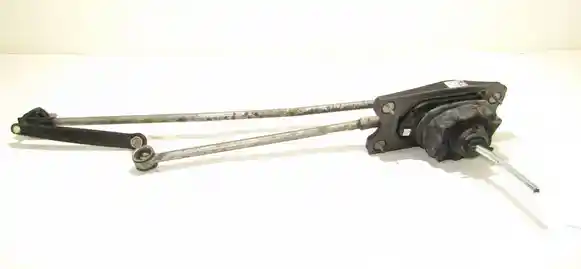

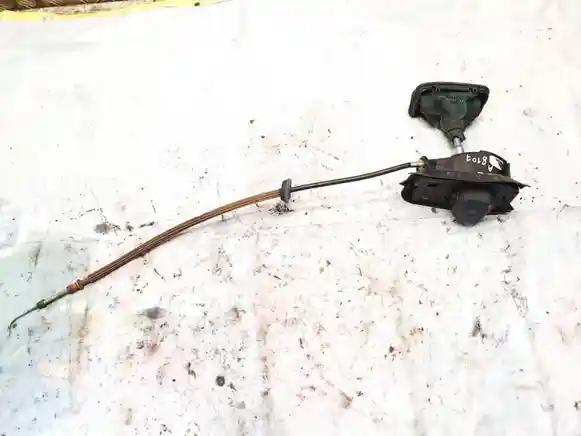

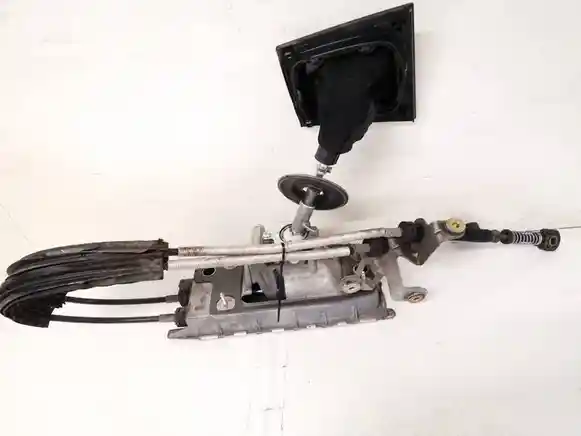

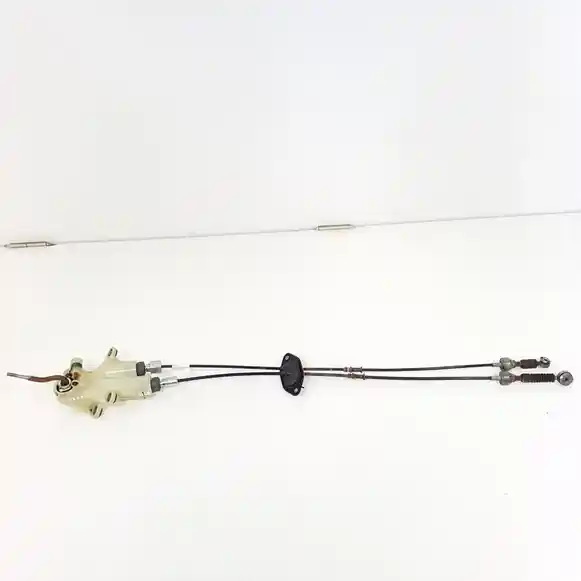

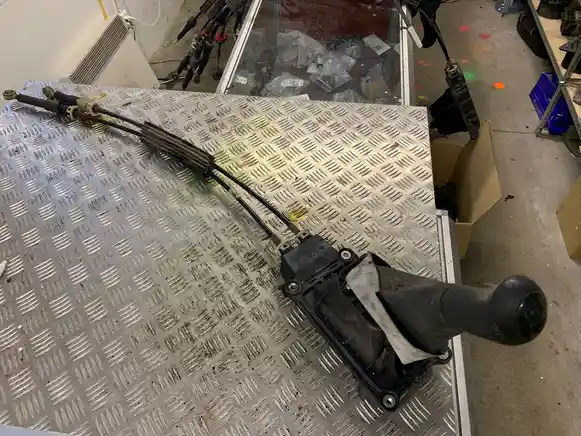

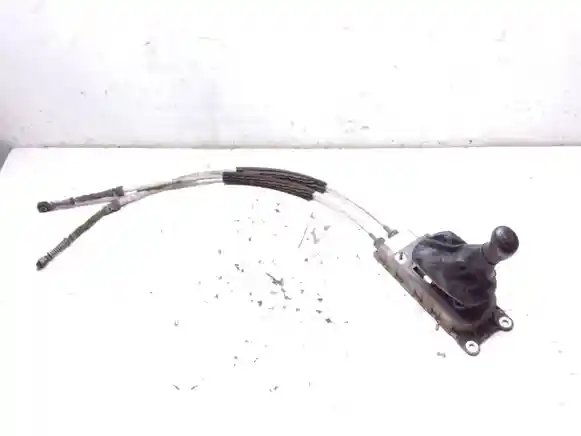

На многих современных автомобилях используется тросовая кулиса, расположенная в салоне и соединённая с коробкой двумя тросами. В других конструкциях применяется система тяг или более непосредственная механическая связь с КПП. Поэтому термин «кулиса» может обозначать несколько отличающихся по устройству узлов.
Кулиса задаёт рабочую траекторию рычага и передаёт его перемещение на привод коробки передач. Правильная геометрия механизма необходима для полного включения всех предусмотренных ступеней и чёткого разделения положений рычага.
При движении рычага шарнирный механизм кулисы направляет его по предусмотренной траектории и преобразует движение в перемещение привода коробки. В тросовой системе один канал обычно участвует в выборе ряда, а другой — во включении конкретной передачи.
Направляющие и ограничители помогают разделять положения передач и предотвращают выход рычага за предусмотренный рабочий диапазон. Возвратные пружины могут автоматически возвращать рычаг в определённое положение между рядами.
Осмотрите корпус и основание на трещины, сломанные крепёжные точки и деформацию. Проверьте состояние шарнира рычага, пластиковых втулок, направляющих, пружин и мест присоединения тросов или тяг.
Рычаг должен перемещаться по рабочей траектории без выраженного заклинивания. Большой люфт в шарнирах, разрушенные фиксаторы или сломанные пластиковые элементы могут заметно ухудшить точность переключения даже при исправной коробке.
Износ механизма может проявляться увеличенным свободным ходом рычага, нечётким выбором ряда, затруднённым попаданием в отдельные передачи или отсутствием нормального возврата рычага в нейтральное положение.
При разрушении шарнира или точки крепления троса движение рычага может передаваться на коробку не полностью. Однако похожие симптомы возникают также при неисправности тросов, тяг, сцепления или наружного механизма выбора передач на самой КПП.
1. Оцените свободный ход рычага. Проверьте люфт в нейтральном положении и сравните его в разных направлениях.
2. Проследите работу механизма. При движении рычага убедитесь, что шарниры и точки присоединения привода перемещаются без задержки и чрезмерного люфта.
3. Проверьте тросы или тяги. Исправная кулиса не обеспечит нормальное переключение при растянутом, заклинивающем или плохо закреплённом приводе.
4. Проверьте механизм на коробке. Необходимо отделить люфт салонного механизма от неисправности наружного привода самой КПП.
5. Для МКПП оцените работу сцепления. Если передачи трудно включаются преимущественно при работающем двигателе, причиной может быть неполное выключение сцепления, а не кулиса.
Важно: перед отсоединением привода надёжно зафиксируйте автомобиль стояночным тормозом и противооткатными упорами. После разъединения кулисы и коробки положение рычага может не соответствовать фактически включённой передаче.
Замена узла необходима при разрушении корпуса или основания, критическом износе неразборных шарниров, повреждении точек крепления тросов либо поломке направляющего механизма, которую невозможно устранить заменой отдельных деталей.
Если неисправна только сменная втулка, пружина или другой обслуживаемый элемент, замена кулисы в сборе может не потребоваться. Возможность отдельного ремонта зависит от конструкции конкретного механизма.

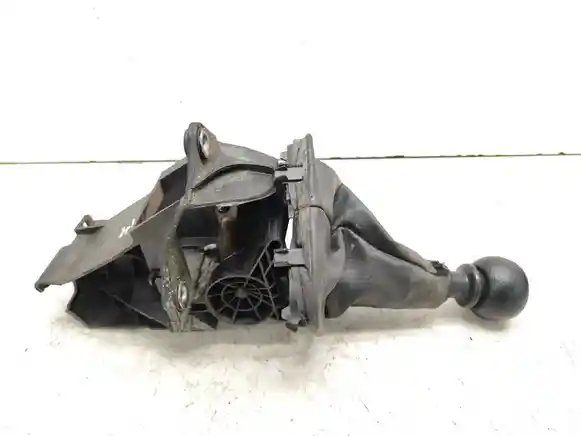

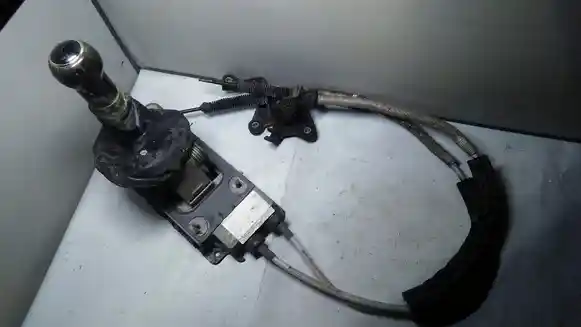

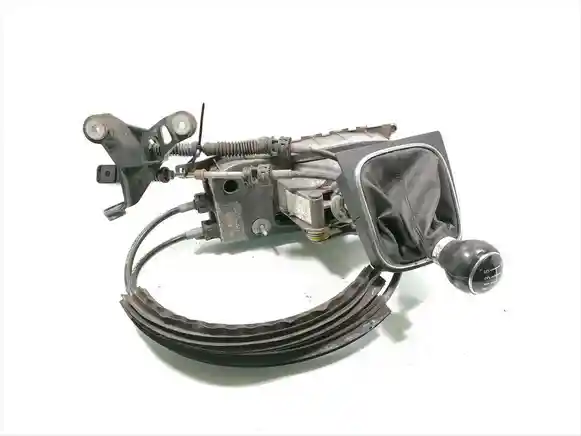

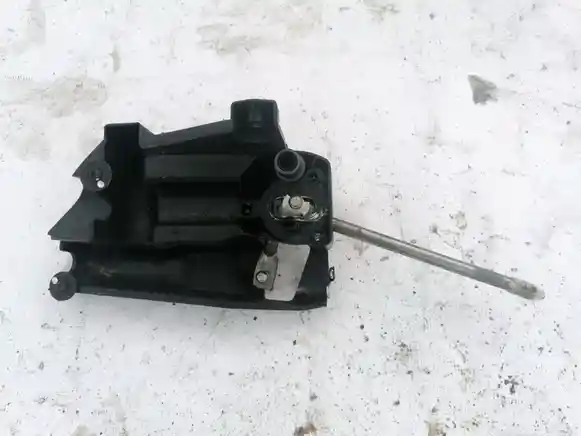

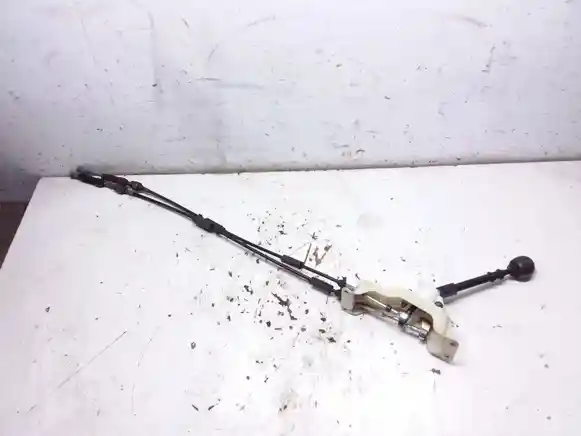

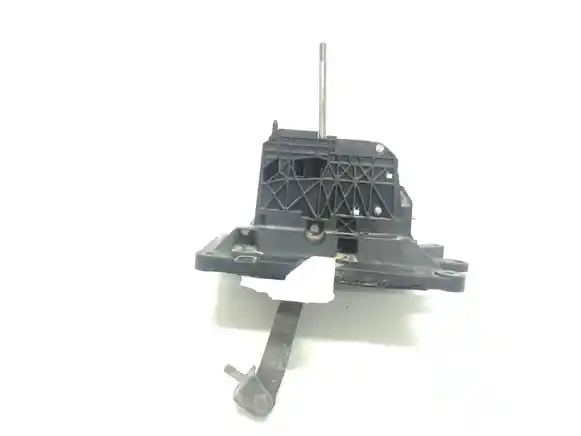

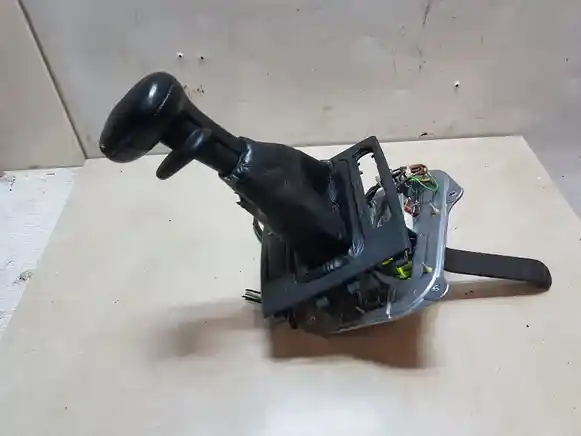

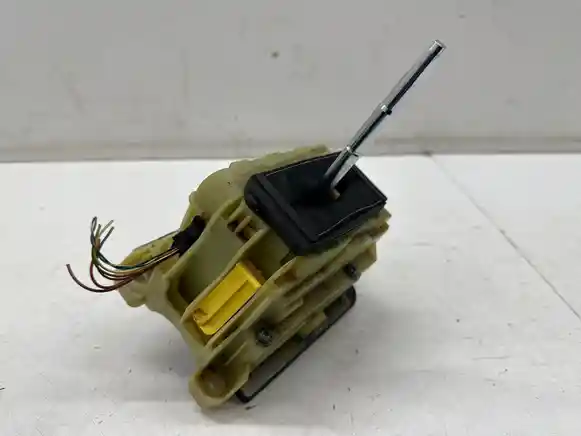

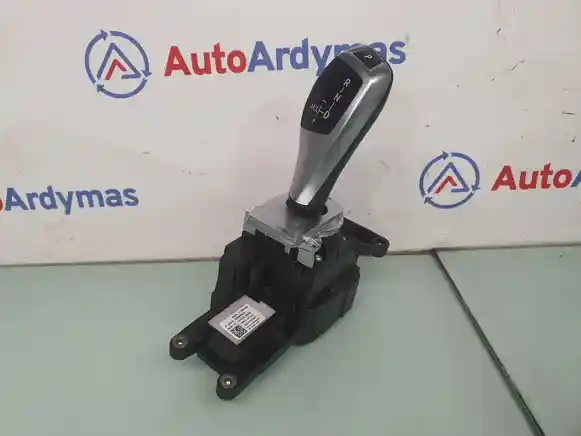

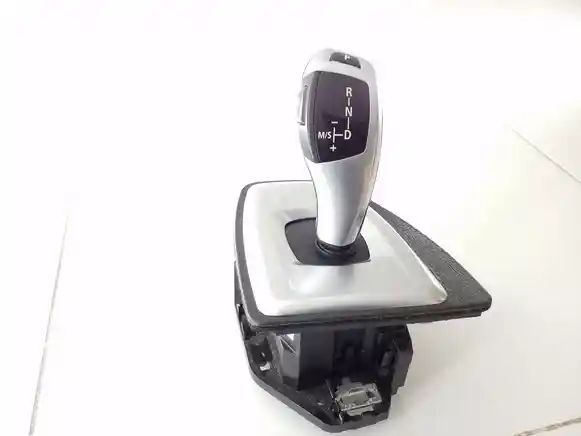

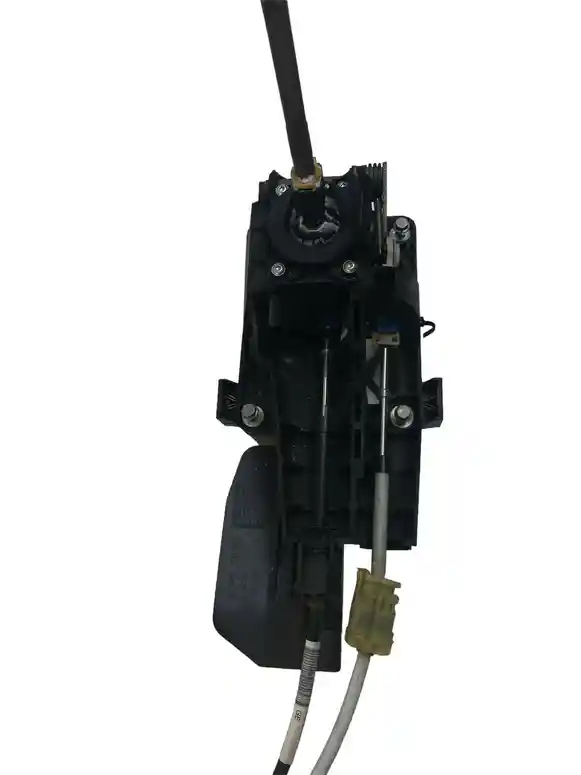

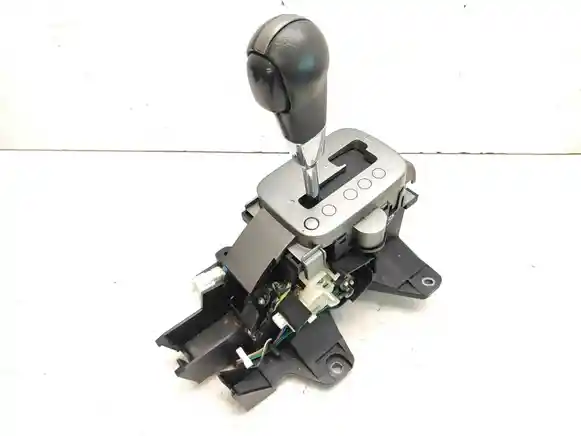

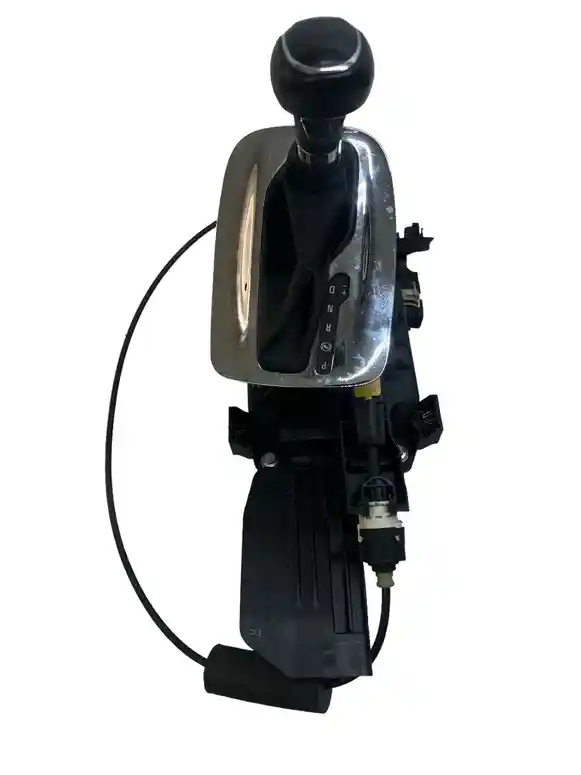

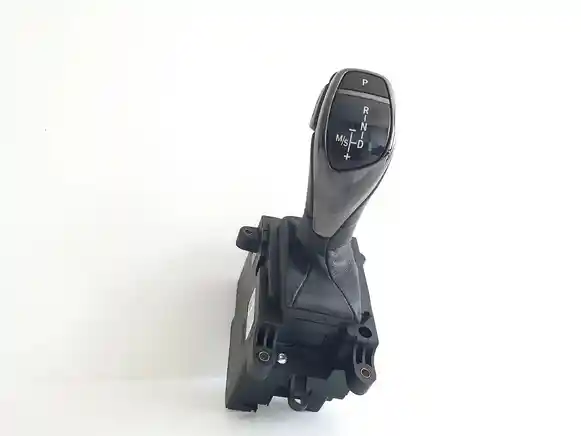

Основной товар — механизм кулисы с корпусом или основанием. На нём могут оставаться рычаг переключения, втулки, пружины, фиксаторы, кронштейны и другие штатные элементы конкретного узла.
Тросы или тяги переключения, декоративная рамка, чехол и элементы центральной консоли не являются обязательной частью предложения. Фактическая комплектация определяется по фотографиям и описанию товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните конструкцию основания, количество и расположение точек крепления, положение рычага и тип соединения с приводом коробки. Для тросовой системы важно соответствие креплений оболочек и наконечников тросов.
Учитывайте тип и конкретную модель КПП, а также схему передач. Если кулиса продаётся в сборе с рычагом, сопоставьте его длину, форму и конструкцию механизма блокировки задней передачи, если она предусмотрена.
Различия возможны после рестайлинга, изменения центральной консоли или перехода на другую трансмиссию. Поэтому внешне похожие основания не следует считать взаимозаменяемыми без проверки их исполнения.
Закажите подходящую кулису КПП на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Кулиса работает совместно с рычагом, тросами или тягами и механизмом выбора передач на коробке. Износ каждого из этих компонентов влияет на суммарный свободный ход, поэтому большой люфт рычага может складываться из нескольких небольших люфтов в разных соединениях.
Для МКПП точность выбора передачи необходимо отличать от качества её фактического включения. Кулиса определяет движение привода, тогда как синхронизаторы и другие внутренние детали коробки отвечают за процессы внутри самой трансмиссии.
На многих механических коробках предусмотрен дополнительный механизм, снижающий вероятность случайного выбора задней передачи вместо соседней передней ступени. Его конструкция зависит от автомобиля.
Для разблокировки водитель может нажимать рычаг вниз, поднимать кольцо под рукояткой или выполнять другое предусмотренное движение. Кулиса при этом содержит соответствующие ограничители и направляющие.
Поэтому одинаковая схема расположения передних передач ещё не означает взаимозаменяемость двух кулис. Конструкция и положение механизма блокировки заднего хода также должны соответствовать конкретной коробке.
Остаточное состояние кулисы в значительной степени определяется износом шарнирных и пластиковых элементов. При длительной эксплуатации отверстия и втулки могут вырабатываться постепенно, из-за чего свободный ход рычага увеличивается без очевидной поломки корпуса.
Также имеет значение история разборки центральной консоли. Повреждённые защёлки, крепления или неправильно установленные пружины способны ухудшить работу исправного механизма.
Важно: при оценке б/у кулисы следует учитывать не только целостность металлических деталей, но и состояние пластиковых направляющих и шарниров — именно они часто определяют точность и плавность работы узла.
В разговорной речи эти названия часто смешивают. Рычаг — элемент, которым непосредственно управляет водитель, а кулиса — механизм и основание, направляющие движение рычага и передающие его на привод коробки. Они могут продаваться единым узлом.
Не обязательно. Кулиса часто продаётся отдельно от тросов или тяг. Фактическую комплектацию необходимо определять по фотографиям и описанию конкретного товара.
Иногда да. Если конструкцией предусмотрена отдельная замена изношенных втулок, шарниров или других элементов, механизм можно восстановить частично. При износе неразборного основания может потребоваться замена кулисы в сборе.
