Вентилятор охлаждения двигателя — узел системы охлаждения, который создаёт принудительный поток воздуха через радиатор и помогает отводить тепло от охлаждающей жидкости. Его работа особенно важна при движении на небольшой скорости, в пробках и на стоянке, когда естественного встречного потока воздуха недостаточно.
Типичный электрический вентилятор состоит из электромотора и установленной на его валу крыльчатки. Геометрия лопастей, их количество, диаметр и направление вращения рассчитаны так, чтобы обеспечить необходимый воздушный поток через теплообменники автомобиля.
Электромотор может подключаться через реле и отдельные ступени скорости либо управляться электронным регулятором. В современных системах блок управления способен плавно изменять обороты вентилятора в зависимости от текущей потребности в охлаждении.
Вентилятор компенсирует недостаток естественного обдува радиатора и позволяет системе охлаждения сохранять предусмотренный тепловой режим двигателя в условиях небольшой скорости автомобиля. Его производительность и алгоритм работы рассчитываются под конкретный силовой агрегат и конфигурацию теплообменников.
На простых системах вентилятор включается через реле при достижении заданных условий, а несколько электрических цепей позволяют получить разные скорости вращения. На более современных автомобилях блок управления двигателем рассчитывает необходимую производительность вентилятора и передаёт команду электронному регулятору.
При расчёте могут учитываться температура охлаждающей жидкости, работа кондиционера, давление хладагента, температура наружного воздуха и нагрузка двигателя. Поэтому вентилятор способен включаться даже при непрогретом двигателе, например по запросу климатической системы.

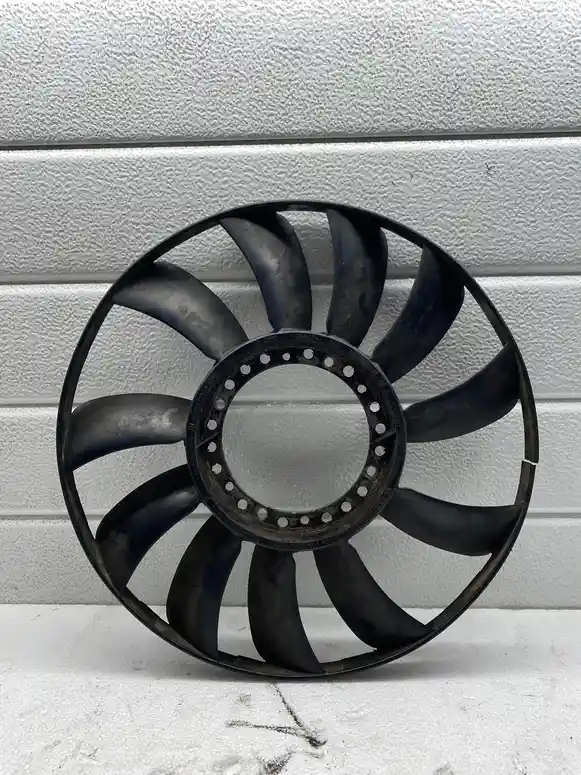

На самой б/у детали прежде всего осмотрите крыльчатку. Все лопасти должны быть целыми и сохранять одинаковую форму. Трещина, отколотый участок или деформированная лопасть нарушают баланс вращающегося узла и могут создавать значительную вибрацию.
У электромотора проверьте вал на выраженный люфт и механическое заедание. Электрический разъём не должен иметь оплавленных контактов, следов сильного перегрева или коррозии. Если электронный регулятор является частью вентилятора, осмотрите его корпус и соединения отдельно.
Характерный признак полного отказа — повышение температуры двигателя преимущественно во время стоянки или медленного движения при сохранении более нормальной температуры на скорости. Это связано с тем, что во время движения радиатор получает естественный обдув.
Частичный отказ может проявляться отсутствием одной из скоростей, слишком поздним запуском или недостаточными оборотами. Изношенный электромотор способен гудеть, запускаться нестабильно или останавливаться после нагрева, а повреждённая крыльчатка часто вызывает вибрацию и механический шум.
1. Начните с наблюдения. Проверьте, запускается ли вентилятор в условиях, когда система запрашивает охлаждение. Не ориентируйтесь только на температуру по приборной панели: точный алгоритм включения зависит от конкретного автомобиля.
2. Проверьте предохранитель. Выключите зажигание и найдите цепь вентилятора по электрической схеме автомобиля. Извлечённый предохранитель можно проверить мультиметром в режиме прозвонки или сопротивления.
3. Осмотрите разъём и проводку. Оплавление контактов, окисление или ослабленное соединение способны ограничивать ток даже при исправном электромоторе.
4. Проверьте напряжение питания. Используйте режим постоянного напряжения и диапазон мультиметра выше напряжения бортовой сети. Измерения выполняйте только на контактах, назначение которых известно по электрической схеме конкретного автомобиля.
5. Учитывайте электронное управление. Если к вентилятору подходит несколько проводов, один из них может быть управляющей или диагностической линией. Наличие напряжения питания ещё не подтверждает, что модуль получает правильную команду на запуск.
6. Механическую часть проверяйте только после отключения разъёма. Аккуратно проверните крыльчатку рукой, оцените заедание и люфт вала. Одновременно убедитесь, что лопасти не касаются диффузора.
Важно: вентилятор способен автоматически запуститься даже при неожиданном для человека режиме работы системы. Не касайтесь крыльчатки при подключённом разъёме, не замыкайте контакты и не подавайте питание аккумулятора непосредственно на неизвестные выводы вентилятора со встроенной электроникой. Сопротивление и прозвонку измеряют только на обесточенной цепи.
Замена вентилятора требуется при подтверждённом отказе электромотора, значительном люфте или заедании вала, повреждении крыльчатки либо неисправности встроенного электронного регулятора, если он является неотделимой частью узла.
Если вентилятор не запускается из-за предохранителя, реле, проводки, датчика или отсутствия управляющего сигнала, замена исправного электромотора проблему не устранит. Поэтому решение о замене желательно принимать после проверки электрической цепи.
Основной товар — б/у вентилятор охлаждения двигателя. Конкретная позиция может представлять собой электромотор с крыльчаткой либо вентиляторный модуль с диффузором и штатной электроникой. Фактическую комплектацию необходимо проверять по фотографиям и описанию товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Для отдельного вентилятора сравните диаметр крыльчатки, количество и профиль лопастей, посадочные размеры электромотора и расположение точек крепления. Важно учитывать направление вращения и положение крыльчатки относительно диффузора.
По электрической части сравните форму разъёма, количество контактов и схему управления. Обычный электромотор с силовым подключением нельзя считать прямой заменой вентилятору со встроенным электронным регулятором только потому, что совпадают его размеры.
Различия встречаются между версиями с одним и двумя вентиляторами, а также между системами со ступенчатым и плавным регулированием оборотов. Конструкция может изменяться после рестайлинга или обновления электрооборудования модели.
Закажите подходящий вентилятор охлаждения двигателя на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Вентилятор работает совместно с радиатором и диффузором, а его включение обеспечивается электрической системой управления. При перегреве двигателя необходимо учитывать также состояние термостата, насоса охлаждения, радиатора и уровень охлаждающей жидкости, поскольку исправный вентилятор не компенсирует нарушение циркуляции в системе.
Количество перемещаемого воздуха зависит не только от наружного диаметра крыльчатки. На производительность влияют форма, ширина и угол установки лопастей, скорость вращения электромотора и аэродинамическое сопротивление радиаторов, через которые необходимо протянуть воздушный поток.
Два вентилятора одинакового размера могут использовать электромоторы разной мощности и работать с разными максимальными оборотами. Производитель подбирает эти параметры под тепловую нагрузку конкретного двигателя и конфигурацию теплообменников.
Поэтому установка внешне подходящего, но менее производительного вентилятора может не проявлять себя при обычном движении. Недостаток воздушного потока становится заметнее при высокой температуре окружающего воздуха, работе кондиционера, длительной стоянке или повышенной нагрузке на двигатель.
Состояние электромотора оценивают отдельно от внешнего вида крыльчатки. При ручном вращении вал должен двигаться без выраженного механического заедания. Сильный радиальный люфт может указывать на износ опор вала.
Обратите внимание на следы перегрева около корпуса и электрического разъёма. Потемневший пластик или оплавленные контакты могут быть связаны с повышенным током электромотора либо плохим соединением в проводке автомобиля-донора.
Важно: плавное вращение рукой не подтверждает полную электрическую исправность. Износ щёток, обмоток или встроенного электронного модуля может проявляться только при запуске, нагреве или работе под нагрузкой.
Нет. В большинстве современных систем его работа регулируется по потребности. Вентилятор может периодически включаться и выключаться либо изменять обороты в зависимости от температуры и других параметров.
Конденсер кондиционера также нуждается в воздушном потоке. Поэтому система может запускать вентилятор для охлаждения конденсера независимо от того, требуется ли в этот момент интенсивный дополнительный обдув радиатора двигателя.
Без подтверждённой совместимости это не рекомендуется. Более мощный электромотор может иметь другое потребление тока, управление и характеристики крыльчатки, что создаёт дополнительную нагрузку на штатную проводку и электронику автомобиля.
