Масляный радиатор коробки передач — теплообменник, предназначенный для отвода избыточного тепла от трансмиссионной жидкости. Он помогает поддерживать предусмотренный температурный режим автоматической, роботизированной или другой коробки передач, если её конструкция предусматривает отдельное охлаждение масла.

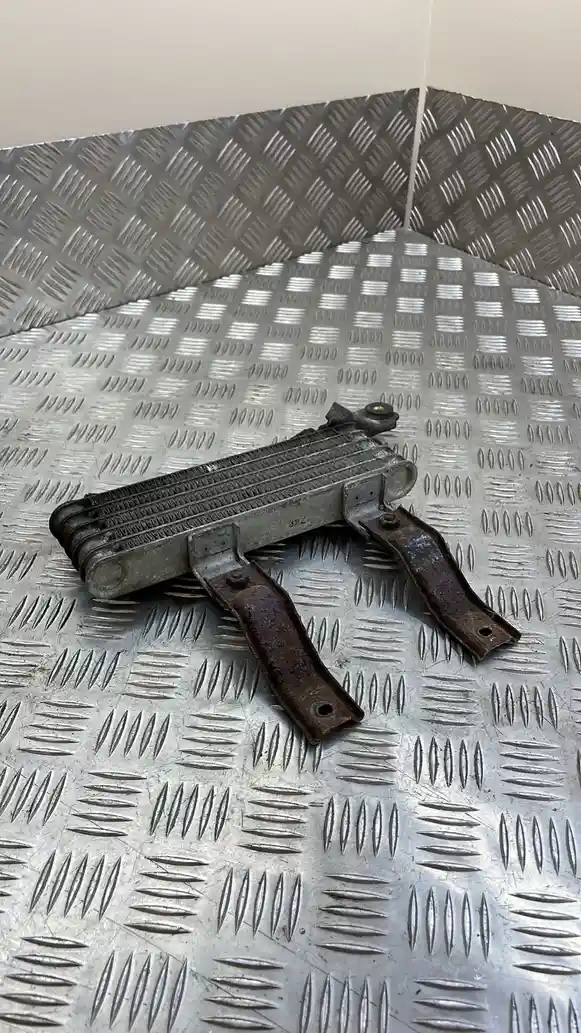

Воздушный радиатор представляет собой небольшой теплообменник с каналами для трансмиссионной жидкости и наружным оребрением. Обычно он устанавливается в передней части автомобиля, где через его поверхность проходит воздушный поток.

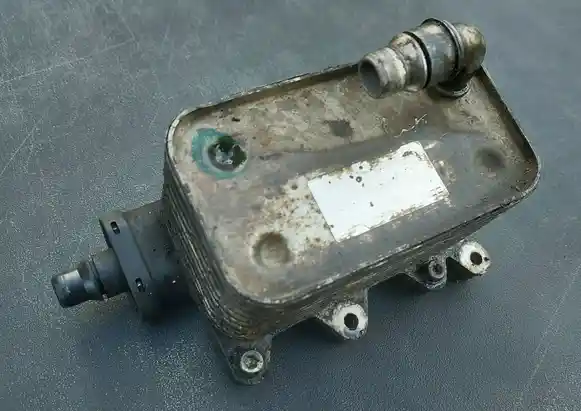

Жидкостно-масляный теплообменник имеет два раздельных контура: по одному проходит масло коробки передач, по другому — охлаждающая жидкость двигателя. Между жидкостями происходит передача тепла без их нормального смешивания.
При работе коробки передач трансмиссионная жидкость нагревается из-за гидравлических и механических нагрузок. Теплообменник отводит часть этого тепла и помогает удерживать температуру жидкости в диапазоне, предусмотренном конструкцией трансмиссии. Это особенно важно при высокой нагрузке, длительном движении и других режимах с повышенным тепловыделением.
В системе с воздушным радиатором нагретая трансмиссионная жидкость поступает по магистрали в теплообменник, проходит через его внутренние каналы и отдаёт тепло наружному воздуху. После охлаждения жидкость возвращается в трансмиссию.
В жидкостном теплообменнике температура масла связана с температурой контура охлаждения двигателя. Такая схема может не только отводить тепло от нагретой трансмиссионной жидкости, но и ускорять её прогрев после холодного запуска в зависимости от конструкции автомобиля.
У воздушного радиатора осмотрите сердцевину на механические повреждения, сильное замятие рёбер и следы течи. Особое внимание уделите местам присоединения масляных магистралей: штуцеры не должны быть треснутыми, деформированными или повреждёнными при демонтаже.
У жидкостно-масляного теплообменника проверьте корпус, резьбы, фланцы и посадочные поверхности уплотнений. Следы эмульсии или необычных отложений внутри требуют дополнительной оценки, поскольку могут быть связаны с предыдущим нарушением герметичности контуров.
При наружной утечке могут появляться следы трансмиссионной жидкости на теплообменнике, соединениях или под автомобилем, а её уровень в коробке постепенно снижается. Недостаточное охлаждение может сопровождаться повышением температуры трансмиссии и предупреждением системы управления, если автомобиль контролирует этот параметр.
Для жидкостно-масляного теплообменника отдельным опасным признаком является возможное смешивание рабочих жидкостей при внутреннем повреждении. Маслянистые следы в системе охлаждения или изменение состояния трансмиссионной жидкости требуют диагностики источника загрязнения.
1. Определите тип системы. Перед диагностикой выясните, используется ли отдельный воздушный радиатор, жидкостный теплообменник или комбинированная схема. От этого зависит способ проверки.
2. Проверьте соединения и магистрали. След жидкости около радиатора не всегда означает повреждение самого теплообменника. Источником может быть уплотнительное кольцо, трубка, шланг или соединительный штуцер.
3. При подозрении на перегрев сравните фактическую температуру трансмиссии с предусмотренными для автомобиля значениями с помощью подходящей диагностики. Повышенная температура может быть вызвана не только радиатором, но и недостаточным уровнем жидкости, нарушением циркуляции или неисправностью самой коробки передач.
4. При подозрении на внутреннюю утечку жидкостно-масляного теплообменника проверяют оба контура на герметичность соответствующим оборудованием. Наличие эмульсии само по себе требует определения источника, поскольку смешивание жидкостей может происходить и через другие неисправности.
Важно: трансмиссионная жидкость и элементы системы охлаждения после работы автомобиля могут иметь высокую температуру. Не разъединяйте горячие магистрали и не превышайте допустимое давление соответствующего контура при проверке герметичности.
Замена требуется при подтверждённой наружной негерметичности корпуса или сердцевины, повреждении соединительных штуцеров, серьёзной механической деформации либо внутреннем нарушении герметичности между контурами жидкостного теплообменника.
При внутреннем загрязнении решение зависит от конструкции и возможности безопасной очистки. Если невозможно подтвердить нормальную проходимость и чистоту внутренних каналов, установка такой детали создаёт дополнительный риск для трансмиссии.
Основной товар — б/у теплообменник трансмиссионной жидкости. На конкретной позиции после демонтажа могут оставаться отдельные крепления, штуцеры или соединительные элементы, поэтому фактическую комплектацию необходимо проверять по фотографиям и описанию.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Для воздушного радиатора сравните габариты сердцевины, расположение входа и выхода, тип соединений масляных магистралей и крепёжные точки. Важно учитывать направление подключения трубок, поскольку штатные магистрали имеют ограниченную форму и длину.
Для жидкостно-масляного теплообменника дополнительно сравните количество каналов подключения, форму фланца, посадочные поверхности и конфигурацию соединений с контуром охлаждения двигателя.
Имеют значение не только тип трансмиссии — АКПП, роботизированная коробка или вариатор, — но и конкретная модификация агрегата. Различаться могут рабочие магистрали, производительность теплообменника и схема циркуляции жидкости.
Закажите подходящий масляный радиатор коробки передач на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Работа теплообменника связана с масляными трубками и шлангами коробки передач, а у жидкостных конструкций — также с контуром охлаждения двигателя. При обнаружении течи важно определить, повреждён сам радиатор, соединение или подводящая магистраль, чтобы не заменять исправный теплообменник.
Трансмиссионная жидкость проходит через внутренние каналы теплообменника, поэтому продукты износа коробки передач могут попадать вместе с ней в радиатор. Мелкие металлические частицы и фрикционный материал способны задерживаться внутри узких каналов и оставаться там после снятия агрегата.
После серьёзного внутреннего повреждения трансмиссии загрязнённый теплообменник может стать источником повторного попадания частиц в отремонтированную или заменённую коробку. Поэтому состояние радиатора необходимо оценивать как часть всей масляной системы, а не только проверять его на отсутствие наружной течи.
Возможность промывки зависит от конструкции теплообменника и характера загрязнения. Если производитель предусматривает замену радиатора после определённого типа повреждения трансмиссии либо невозможно подтвердить чистоту внутренних каналов, следует руководствоваться требованиями ремонта конкретной коробки передач.
В отличие от наружной поверхности, внутренние каналы радиатора практически невозможно полноценно оценить обычным визуальным осмотром. Поэтому важны состояние жидкости, оставшейся около отверстий, отсутствие металлических частиц и информация о причине разборки автомобиля-донора, если она доступна.
Тёмный налёт сам по себе не всегда означает непригодность детали, однако заметная металлическая стружка, густой фрикционный осадок или эмульсия требуют особого внимания. Для жидкостного теплообменника эмульсия может дополнительно указывать на нарушение разделения масляного и охлаждающего контуров.
Важно: герметичный б/у радиатор не обязательно является чистым внутри. Для трансмиссионного теплообменника герметичность и отсутствие опасного внутреннего загрязнения являются отдельными критериями состояния.
Названия часто используются для деталей одной функции, но конструкция может отличаться. Радиатором обычно называют воздушный теплообменник, тогда как компактный узел, использующий охлаждающую жидкость двигателя, чаще называют теплообменником АКПП.
Да, если в жидкостно-масляном теплообменнике нарушена герметичность между двумя внутренними контурами. Такое загрязнение опасно для трансмиссии и требует устранения причины и обслуживания системы в соответствии с требованиями конкретной коробки передач.
Только при подтверждённой совместимости. Даже при подходящих креплениях могут отличаться соединения, внутренняя пропускная способность и схема охлаждения, поэтому подбор следует выполнять по OEM-коду, VIN и модификации трансмиссии.
