Маховик двигателя передаёт крутящий момент от коленчатого вала к сцеплению или трансмиссии, сглаживает неравномерность вращения двигателя и обеспечивает работу стартера через зубчатый венец.
При подборе важно учитывать тип маховика, его диаметр и посадочные размеры, количество и расположение крепежных отверстий, конструкцию зубчатого венца, тип сцепления, а также совместимость с коленчатым валом и коробкой передач.

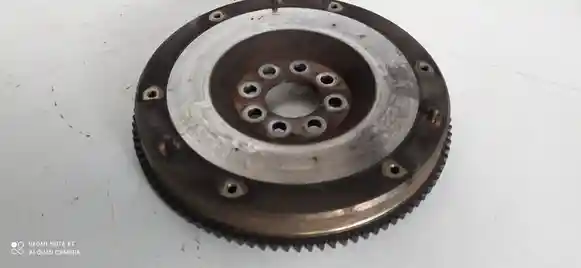

Одномассовый маховик представляет собой жёсткий металлический диск значительной массы, закреплённый на фланце коленчатого вала. На его наружной части обычно расположен зубчатый венец, с которым взаимодействует шестерня стартера, а со стороны сцепления находится рабочая фрикционная поверхность.

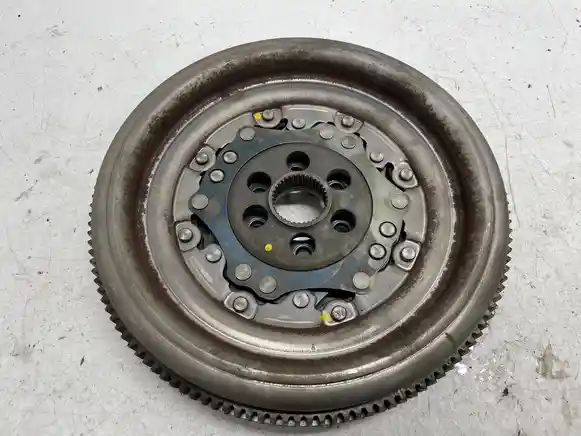

Двухмассовый маховик состоит из первичной и вторичной масс, способных ограниченно поворачиваться относительно друг друга. Между ними расположен внутренний демпферный механизм с пружинами и другими элементами, который уменьшает передачу крутильных колебаний двигателя на коробку передач.
Маховики двигателя могут различаться конструкцией, массой и диаметром, количеством крепежных отверстий, параметрами зубчатого венца и рабочей поверхности сцепления. Одномассовые и двухмассовые маховики имеют существенные конструктивные различия, поэтому внешне похожие детали не всегда взаимозаменяемы.
При выборе рекомендуется сверять OEM-коды автозапчастей, тип и конструкцию маховика, диаметр и посадочные размеры, расположение крепежных отверстий, параметры зубчатого венца и совместимость с коленчатым валом, сцеплением и коробкой передач.
Коленчатый вал вращает маховик, а его инерция помогает уменьшать изменение угловой скорости между отдельными рабочими тактами двигателя. При запуске процесс происходит в обратном направлении: шестерня стартера входит в зацепление с венцом маховика и через него проворачивает коленчатый вал.
На автомобиле с механической коробкой передач ведомый диск сцепления зажимается между маховиком и нажимным диском корзины. Таким образом крутящий момент передаётся от коленчатого вала через маховик и сцепление на первичный вал КПП. В двухмассовой конструкции часть крутильных колебаний дополнительно поглощается внутренним демпфером до их передачи в трансмиссию.
У одномассового маховика осмотрите рабочую поверхность сцепления на глубокие борозды, трещины, локальные следы сильного перегрева и выраженную неравномерную выработку. Проверьте крепёжные отверстия, посадочную часть на коленчатом валу и отсутствие механических повреждений корпуса.
Зубья венца стартера не должны иметь значительных сколов или разрушения рабочих кромок. У двухмассового маховика дополнительно оцените относительное движение двух масс, отсутствие заклинивания, чрезмерного люфта, вытекшей смазки и повреждений внутреннего демпферного механизма.
Повреждённая рабочая поверхность может способствовать рывкам и вибрации при трогании. У двухмассового маховика износ внутреннего демпфера способен сопровождаться стуком, дребезгом или повышенными вибрациями при запуске, остановке двигателя и резком изменении нагрузки.
Повреждение зубчатого венца может проявляться затруднённым зацеплением стартера, характерным металлическим треском или периодическим отказом проворачивать двигатель. При этом похожие симптомы могут быть вызваны самим стартером, сцеплением, опорами двигателя или коробки передач.
1. Определите условия появления шума. Обратите внимание на звуки при запуске и остановке двигателя, на холостом ходу и при изменении положения педали сцепления.
2. Проверьте работу стартера. Если стартер периодически не входит в зацепление или слышен металлический треск, необходимо проверить как приводную шестерню стартера, так и зубчатый венец маховика.
3. Исключите соседние источники вибрации. Проверьте опоры силового агрегата, работу двигателя и состояние сцепления. Неравномерная работа двигателя или повреждённые опоры могут создавать симптомы, похожие на неисправность маховика.
4. После снятия КПП осмотрите рабочую поверхность. Проверьте её на трещины, выраженный перегрев, глубокую выработку и неравномерный контакт с диском сцепления.
5. Для двухмассового маховика проверьте внутренний демпфер. Угловое и осевое перемещение двух масс необходимо сравнивать с допустимыми значениями производителя конкретной детали. Наличие некоторого относительного движения само по себе не означает неисправность.
Важно: маховик имеет значительную массу и вращается с частотой двигателя. Не проводите проверки руками или инструментом возле работающего маховика и сцепления. При снятии коробки передач и маховика агрегаты необходимо надёжно поддерживать.
Замена необходима при трещинах, серьёзном механическом повреждении, критическом износе рабочей поверхности или зубчатого венца, если предусмотренный для конкретной конструкции ремонт невозможен. Для двухмассового маховика основанием также является подтверждённый выход внутреннего демпферного механизма за допустимые параметры.
Небольшие эксплуатационные следы сами по себе не означают обязательную замену. Решение принимают с учётом типа маховика, состояния рабочих поверхностей и допустимых параметров конкретной конструкции.
Основной товар — маховик двигателя в сборе с предусмотренным его конструкцией зубчатым венцом. У двухмассового исполнения первичная и вторичная массы вместе с внутренним демпферным механизмом являются частью самого маховика.
Корзина и диск сцепления, выжимной подшипник, крепёжные болты и другие элементы трансмиссии не являются обязательной частью предложения, если они отдельно не показаны или не указаны в описании. Фактическая комплектация определяется по конкретному товару.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сначала определите тип маховика — одномассовый или двухмассовый. Сравните крепление к коленчатому валу, расположение отверстий корзины, диаметр рабочей зоны и конструкцию зубчатого венца.
Также необходимо учитывать используемый комплект сцепления. Диск и корзина рассчитаны на определённую рабочую геометрию маховика, поэтому физическая возможность установить деталь на коленчатый вал ещё не подтверждает правильность всего комплекта.
Особенно важно учитывать различие между одномассовой и двухмассовой системой. Переход с одного типа на другой затрагивает характеристики всего узла сцепления и не должен рассматриваться как простая замена одной внешне подходящей детали.
Закажите подходящий маховик двигателя на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Со стороны двигателя маховик жёстко связан с коленчатым валом, а со стороны трансмиссии взаимодействует с диском и корзиной сцепления. При ремонте важно также проверить задний сальник коленчатого вала: утечка масла в зоне сцепления может загрязнить рабочие поверхности.
С зубчатым венцом непосредственно взаимодействует стартер. Поэтому повреждение зубьев следует оценивать вместе с состоянием приводной шестерни стартера, чтобы неисправный механизм запуска не повредил установленный маховик повторно.
В одномассовом маховике корпус работает как единый жёсткий вращающийся элемент. Сглаживание части крутильных колебаний трансмиссии в такой системе может выполнять демпфер ведомого диска сцепления.
В двухмассовой конструкции вращающаяся масса разделена на две части. Между ними расположен внутренний демпфер, позволяющий массам ограниченно поворачиваться относительно друг друга и уменьшать передачу крутильных колебаний двигателя на первичный вал коробки передач.
Поэтому двухмассовый маховик нельзя оценивать только по состоянию наружной фрикционной поверхности. Для него важны состояние внутреннего демпфера, допустимый угол относительного поворота, осевое перемещение и отсутствие признаков внутреннего разрушения. Допустимые значения зависят от конкретной конструкции.
У одномассового маховика остаточное состояние в значительной степени определяется геометрией и состоянием рабочей поверхности, отсутствием трещин и сохранностью зубчатого венца. Следы сильного локального перегрева могут указывать на длительную эксплуатацию с пробуксовывающим сцеплением.
Для двухмассового маховика пробег сам по себе не даёт полной информации об остаточном ресурсе. На внутренний демпфер влияют количество циклов запуска, характер эксплуатации двигателя, вибрации, движение на слишком низких оборотах под высокой нагрузкой и состояние сцепления.
Важно: следы сварки, грубой механической переделки или вмешательства в неразборный двухмассовый механизм требуют особого внимания. Рабочие характеристики маховика связаны с балансировкой и демпфированием, поэтому произвольный ремонт может повлиять на работу всего силового агрегата.
Такая замена допустима только при использовании технически совместимого решения, рассчитанного на конкретный автомобиль и соответствующий комплект сцепления. Простая установка случайно подходящего одномассового маховика может изменить уровень крутильных колебаний и нагрузку на трансмиссию.
Не обязательно. Диск, корзина и выжимной подшипник обычно являются отдельными деталями. Если они продаются вместе с маховиком, это должно быть видно по фотографиям или указано в комплектации конкретного товара.
Нет. Определённое относительное движение двух масс предусмотрено самой конструкцией. Оценивают характер движения и измеряемые параметры, сравнивая их с допустимыми значениями производителя конкретного маховика.
