Магистральная топливная трубка — элемент топливной системы двигателя, предназначенный для передачи топлива между насосом высокого давления, топливной рампой и форсунками либо другими компонентами контура впрыска. В этой категории представлены преимущественно формованные металлические трубки и комплекты трубок, устанавливаемые в моторном отсеке.

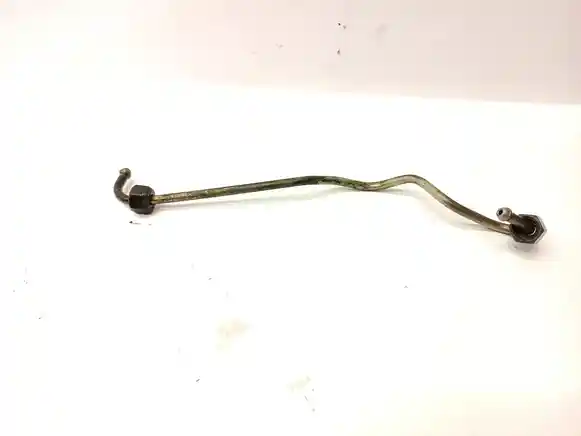

Это жёсткая металлическая трубка или комплект трубок заводской формы с подготовленными концевыми соединениями. В системах высокого давления такие детали рассчитаны на передачу топлива под значительным давлением и сохраняют заданную геометрию между компонентами топливной аппаратуры.

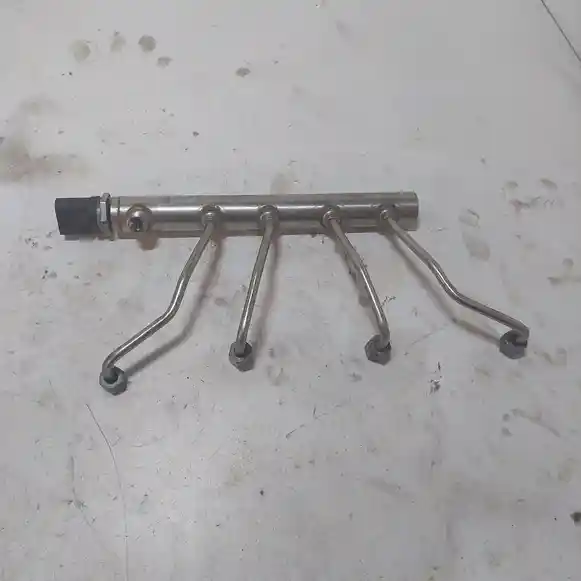

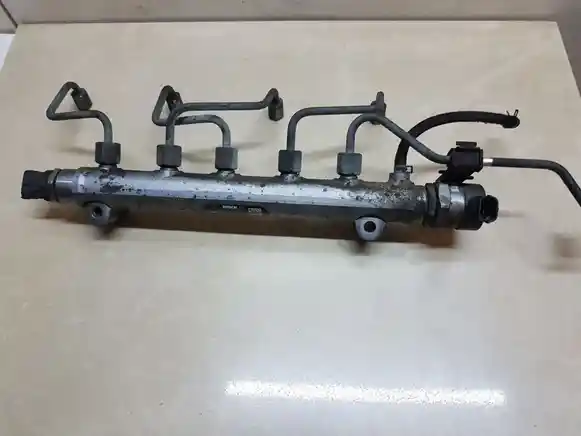

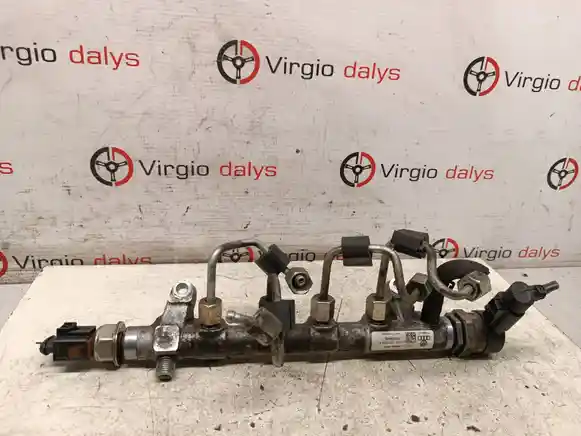

В зависимости от двигателя комплект может включать общую магистраль и несколько отдельных трубок либо самостоятельные линии между топливной рампой и форсунками. На дизельных двигателях подобные элементы широко применяются в системах Common Rail, а на бензиновых — в системах непосредственного впрыска.
Магистральная топливная трубка обеспечивает герметичное соединение компонентов системы впрыска и передачу топлива при предусмотренном для двигателя давлении. Заводская форма трубки обеспечивает точное положение штуцеров относительно насоса, рампы или форсунок без натяжения соединений.

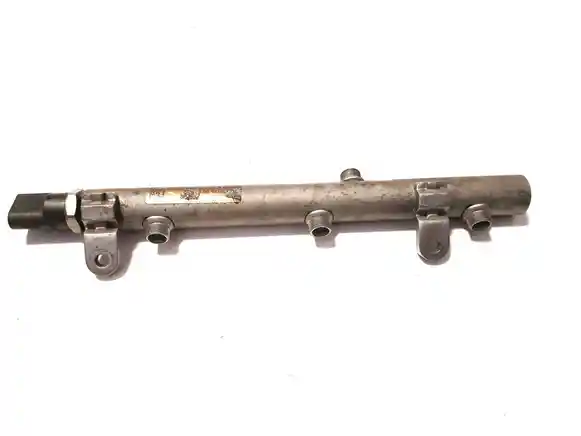

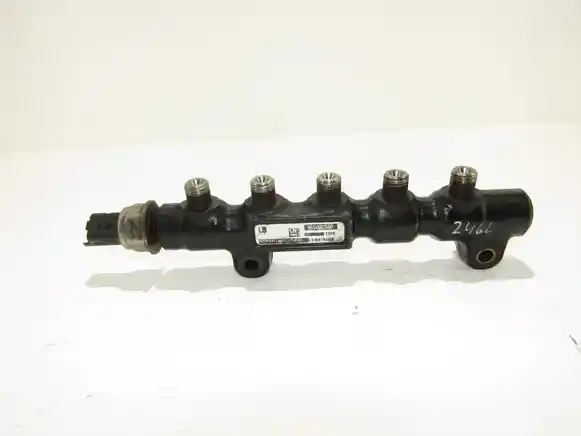

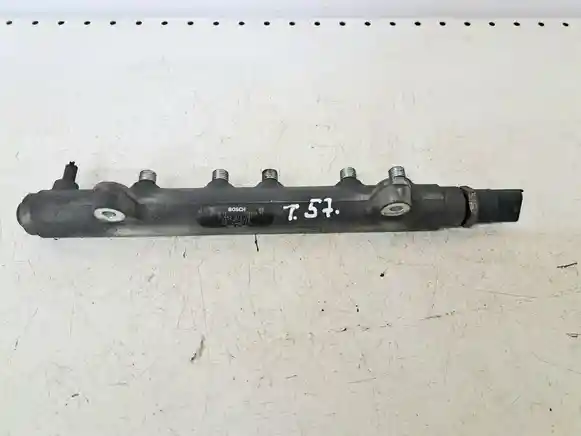

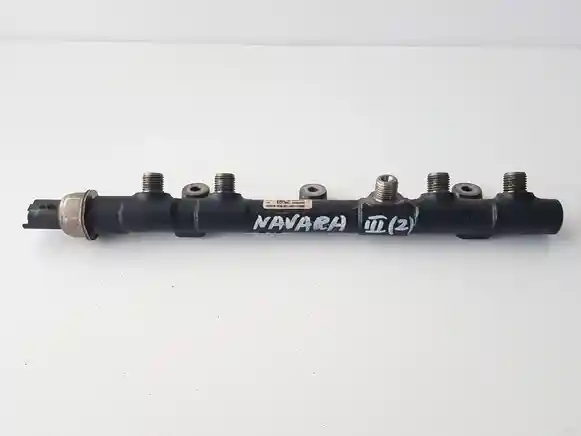

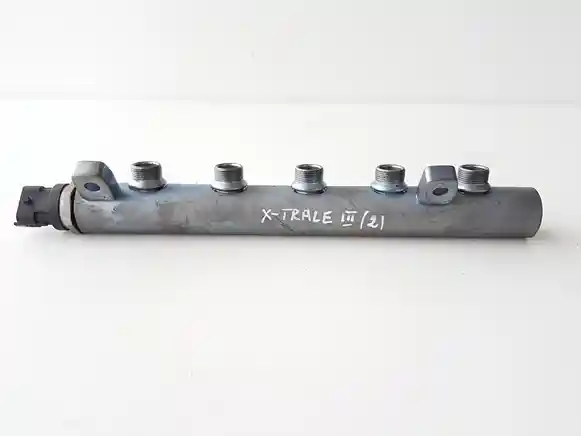

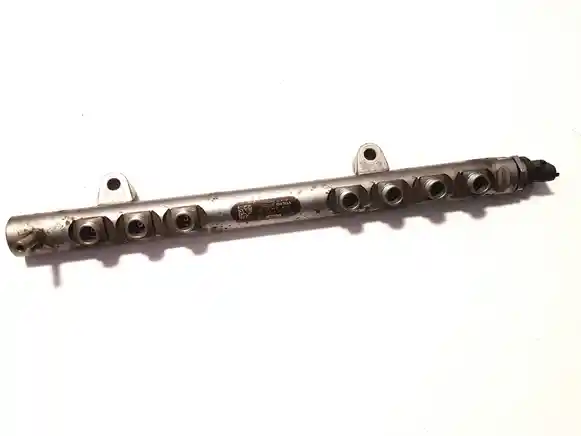

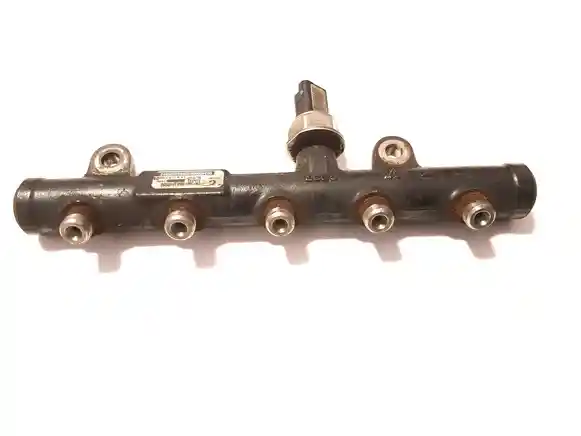

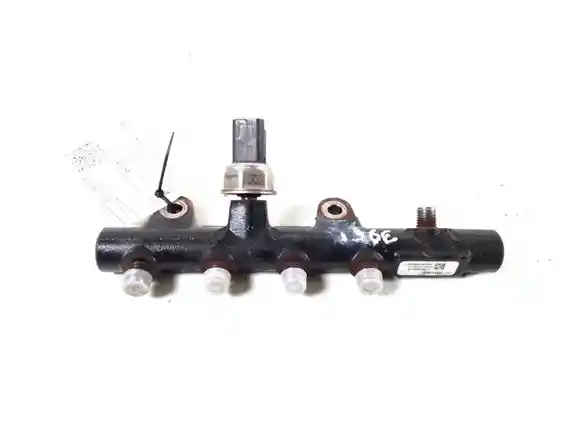

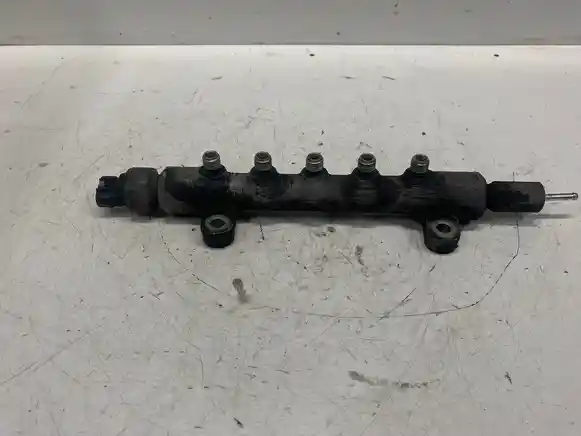

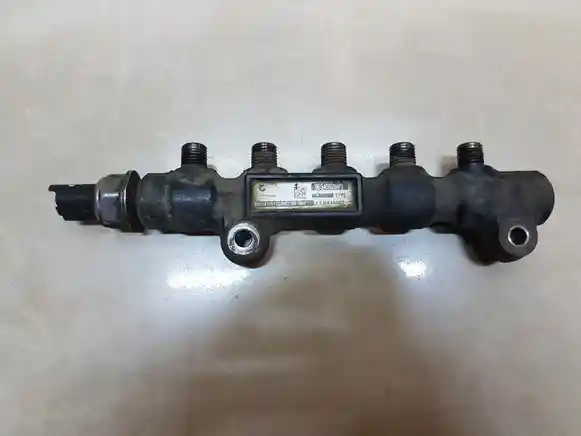

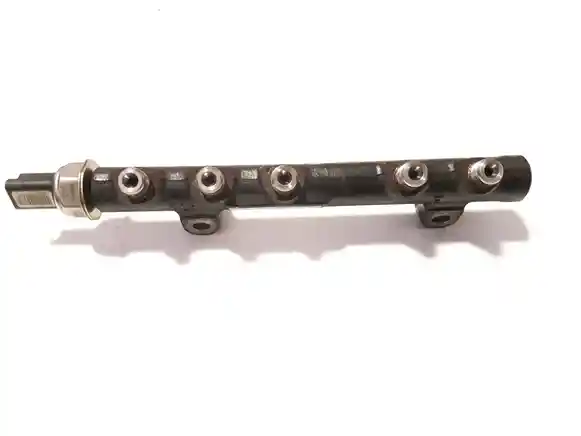

В системе Common Rail насос высокого давления подаёт топливо в общую топливную рампу, где поддерживается давление, необходимое для работы форсунок. От рампы топливо поступает к форсункам по отдельным трубкам высокого давления.
На бензиновых двигателях с непосредственным впрыском принцип организации контура может отличаться, но между насосом высокого давления, рампой и форсунками также используются рассчитанные на соответствующее давление соединения. Герметичность этих участков критична для нормальной работы системы.
Осмотрите металлические трубки по всей длине. На них не должно быть трещин, сильных вмятин, заломов, глубокой коррозии или следов механического выпрямления. Заводские изгибы должны сохранять первоначальную форму.
Особенно внимательно проверьте концевые штуцеры и резьбы. Уплотняющие поверхности не должны иметь глубоких повреждений, а гайки — сорванных граней или повреждённой резьбы. Открытые концы трубок желательно защищать от попадания загрязнений.
Нарушение герметичности может проявляться запахом топлива, влажными следами возле соединений или падением давления в системе. В зависимости от степени неисправности возможны затруднённый запуск, нестабильная работа двигателя, снижение мощности или появление ошибок топливной системы.
На дизельном Common Rail и бензиновом непосредственном впрыске аналогичные симптомы могут быть связаны также с насосом высокого давления, форсунками, регулятором или датчиком давления. Поэтому наличие ошибки по давлению ещё не указывает непосредственно на трубку.
1. Осмотрите соединения. Проверьте зоны подключения трубок к насосу, рампе и форсункам на следы утечки. Загрязнённый влажный участок необходимо очистить, чтобы точнее определить источник.
2. Проверьте трубки на механические повреждения. Залом или сильная деформация способен уменьшить внутреннее сечение и нарушить нормальную подачу топлива.
3. Проверьте параметры давления диагностическим оборудованием. На электронно управляемых системах сравните заданное и фактическое давление топлива в предусмотренных режимах работы двигателя.
4. При падении давления проверяйте систему комплексно. Необходимо исключить неисправность насоса, регулятора, датчика давления и форсунок, а не делать вывод только по состоянию трубок.
Важно: системы Common Rail и непосредственного бензинового впрыска работают под высоким давлением. Не ослабляйте соединения трубок на работающем двигателе и не проверяйте утечку пальцами или рукой. Струя топлива высокого давления способна проникнуть под кожу. Перед разборкой системы необходимо выполнить предусмотренную производителем процедуру безопасного сброса давления.
Замена необходима при нарушении герметичности самой трубки, повреждении уплотняющей поверхности штуцера, резьбы или значительной деформации. Трубку с выраженным заломом, трещиной либо следами небезопасного ремонта повторно использовать не следует.
Для некоторых систем производитель может предусматривать замену трубки высокого давления после её демонтажа или определённого количества циклов установки. Возможность повторного использования необходимо определять по требованиям к конкретному двигателю и топливной аппаратуре.
В зависимости от позиции может продаваться одна металлическая топливная трубка либо комплект формованных трубок. Топливная рампа, форсунки, насос, датчики, крепления и другие элементы входят только при их фактическом наличии в конкретном предложении.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Определите точки подключения требуемой трубки: насос высокого давления, топливная рампа, форсунка или другой элемент системы. Затем сравните заводскую геометрию и положение обоих концевых соединений.
Если приобретается комплект, проверьте количество трубок и их расположение относительно цилиндров. Для подобных деталей важно, чтобы трубка устанавливалась на штатные места без принудительного изгибания и натяжения.
После технического обновления двигателя могут измениться насос высокого давления, рампа или форсунки, а вместе с ними — форма и соединения трубок. Поэтому совпадение марки, модели и года автомобиля не всегда означает идентичность магистрали.
Закажите подходящую магистральную топливную трубку на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Магистральные трубки работают совместно с насосом высокого давления, топливной рампой, форсунками и элементами регулирования давления. При диагностике утечки важно определить конкретное место её возникновения: соединение трубки, корпус рампы или форсунки могут находиться рядом друг с другом.
Форма металлической трубки рассчитана таким образом, чтобы её штуцеры точно совпадали с посадочными местами топливной аппаратуры. При правильной детали соединительные гайки должны устанавливаться без необходимости притягивать трубку к рампе, насосу или форсунке усилием резьбы.
Принудительное изменение формы создаёт внутреннее напряжение металла и боковую нагрузку на соединения. Кроме того, при неаккуратном изгибании может измениться проходное сечение или появиться локальное повреждение стенки.
Если расположение концов заметно не совпадает со штатными соединениями, это следует рассматривать как признак неправильной детали или деформации, а не как необходимость самостоятельно изменить её форму.
Для б/у трубок высокого давления особенно важна история демонтажа. Повреждение уплотняющей поверхности штуцера может быть практически незаметным на общей фотографии, но привести к проблемам с герметичностью после установки.
Следует учитывать и чистоту внутреннего канала. Трубки системы непосредственного впрыска работают с высокоточными компонентами, поэтому попадание внутрь песка, металлических частиц или другой грязи нежелательно даже в небольшом количестве.
Важно: отсутствие наружной коррозии ещё не означает, что деталь пригодна для повторной установки. Необходимо учитывать состояние штуцеров, резьбы, геометрию и требования производителя к повторному использованию конкретной трубки высокого давления.
В рамках этой категории под магистральной топливной трубкой подразумеваются преимущественно металлические трубки системы впрыска, расположенные в моторном отсеке и соединяющие элементы топливной аппаратуры, например насос высокого давления, рампу и форсунки.
Только если подтверждено соответствие конкретной детали. Трубка должна подходить по геометрии, соединениям и рабочему назначению; внешнего сходства для безопасного подбора недостаточно.
Это зависит от требований производителя конкретной системы. Для некоторых трубок высокого давления повторное использование допускается при соблюдении условий, а для других может предусматриваться установка новой детали после демонтажа.
