Электровентилятор радиатора — электрический узел системы охлаждения, который создаёт принудительный поток воздуха через радиатор двигателя и расположенные рядом теплообменники. Он особенно важен при небольшой скорости автомобиля и работе на месте, когда естественного встречного потока недостаточно.
В зависимости от автомобиля вентилятор может представлять собой отдельный электромотор с крыльчаткой или поставляться как часть вентиляторного модуля. Конструкция, производительность и способ электрического управления зависят от конкретной системы охлаждения.
Основными элементами являются электрический двигатель и закреплённая на его валу крыльчатка. Лопасти имеют определённый профиль и направление, рассчитанные на создание необходимого воздушного потока при заданном направлении вращения.

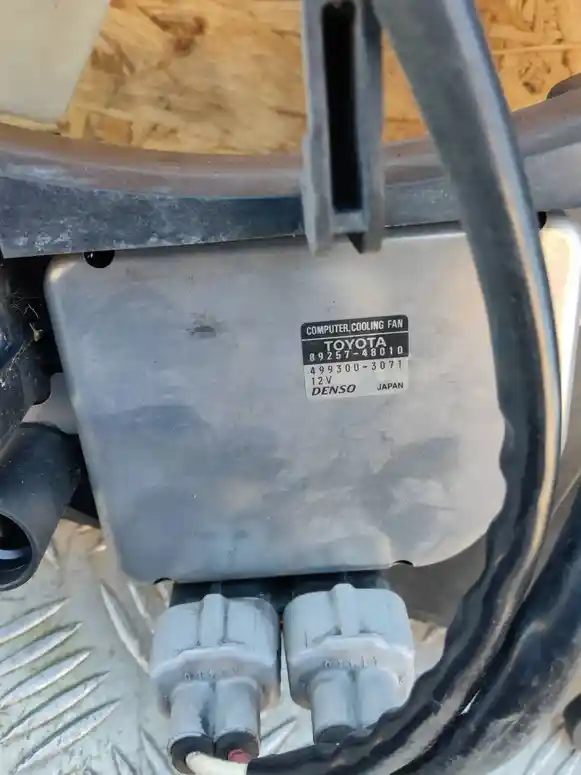

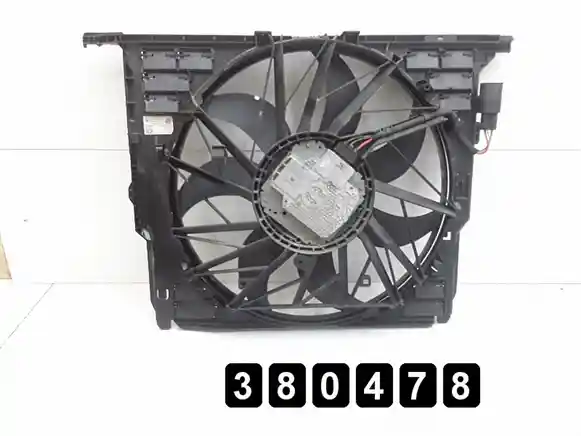

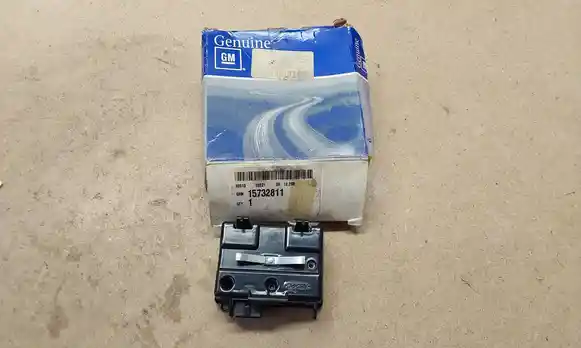

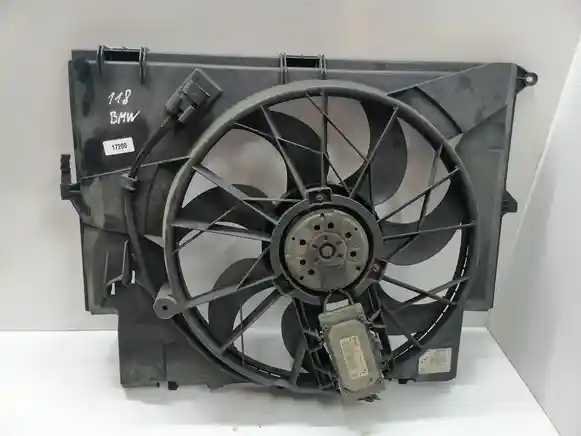

В простых системах скорость вентилятора может изменяться с помощью реле и резисторов. Более современные узлы используют встроенный электронный модуль, который получает управляющий сигнал и плавно регулирует обороты электромотора.
Электровентилятор увеличивает воздушный поток через радиатор, когда естественного обдува недостаточно для отвода тепла. Система управления может изменять момент включения и скорость вращения с учётом температуры охлаждающей жидкости, давления в системе кондиционирования и других параметров автомобиля.
Вентилятор не обязан постоянно работать при запущенном двигателе. Электронная система включает его при достижении предусмотренных температурных условий и отключает или уменьшает обороты после снижения потребности в дополнительном охлаждении.
Работа вентилятора также может быть связана с включением кондиционера. В этом случае воздушный поток необходим не только радиатору двигателя, но и конденсеру климатической системы. Поэтому запуск вентилятора при относительно невысокой температуре двигателя не всегда является признаком неисправности.

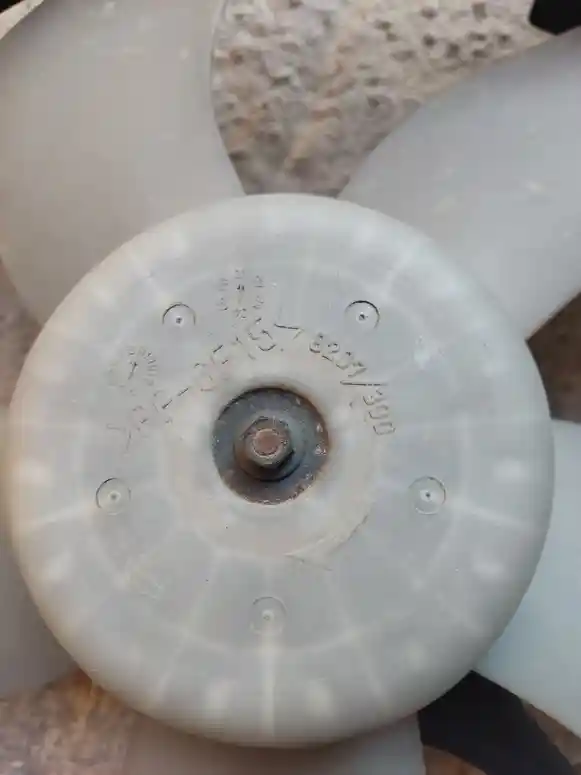

Осмотрите крыльчатку: лопасти должны быть целыми, без трещин, отколотых участков и выраженной деформации. Повреждение одной лопасти нарушает баланс и может вызывать сильную вибрацию на высоких оборотах.
Проверьте вал электромотора на выраженный радиальный и осевой люфт, а разъём — на оплавление, окисление и повреждение контактов. У вентилятора со встроенной электроникой отдельно осмотрите корпус модуля управления и область его электрического подключения.
При полном отказе вентилятора температура двигателя может повышаться преимущественно в пробке или на стоянке, а после начала движения возвращаться к нормальному диапазону благодаря естественному обдуву радиатора. Возможны также ухудшение работы кондиционера на месте и чрезмерное повышение давления в его контуре.
Изношенный электромотор может запускаться нестабильно, вращаться медленнее требуемого или издавать гул. Сильная вибрация чаще связана с повреждением крыльчатки, люфтом вала или нарушением её балансировки.
1. Начните с наблюдения за работой. Проверьте, включается ли вентилятор в условиях, при которых система должна запросить дополнительное охлаждение. Учитывайте, что алгоритм запуска зависит от конкретного автомобиля.
2. Проверьте предохранитель. На выключенном зажигании найдите соответствующий предохранитель по электрической схеме. Извлечённый предохранитель можно проверить мультиметром в режиме прозвонки или измерения сопротивления.
3. Осмотрите электрический разъём. Потемневшие, окисленные или оплавленные контакты могут создавать повышенное сопротивление и мешать работе исправного электромотора.
4. Проверьте питание согласно электрической схеме. Для измерения напряжения выберите на мультиметре режим постоянного напряжения и диапазон выше напряжения бортовой сети. Проверяйте только контакты, назначение которых известно по схеме конкретного автомобиля.
5. Если питание присутствует, учитывайте способ управления. На вентиляторах со встроенным электронным модулем отдельный контакт может использоваться для управляющего сигнала. Отсутствие вращения нельзя оценивать только по наличию напряжения на одном проводе.
6. Для механической проверки отключите разъём. Только после обесточивания узла аккуратно проверните крыльчатку рукой и оцените заедание, люфт вала и контакт лопастей с диффузором.
Важно: не касайтесь крыльчатки при подключённом вентиляторе — он может запуститься автоматически. Не измеряйте сопротивление на цепи под напряжением, не замыкайте контакты разъёма и не подавайте напряжение аккумулятора на неизвестные выводы вентилятора со встроенной электроникой.
Замена требуется при подтверждённом отказе электромотора, значительном люфте или заедании вала, повреждении крыльчатки либо неисправности встроенного электронного модуля, если он конструктивно является частью вентилятора и отдельно не обслуживается.
Перед заменой важно исключить внешнюю причину: исправный вентилятор не будет работать при отсутствии питания, управляющего сигнала или команды системы управления.

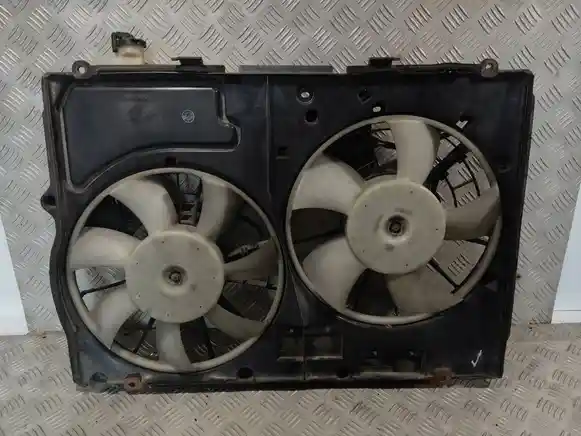

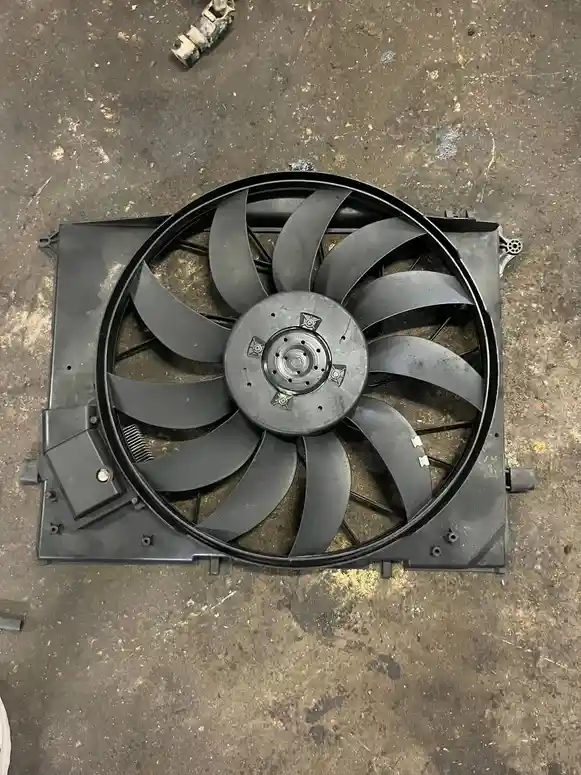

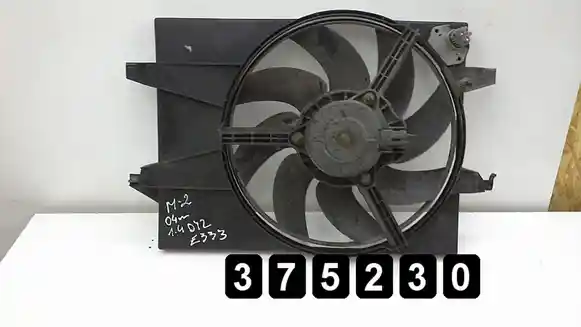

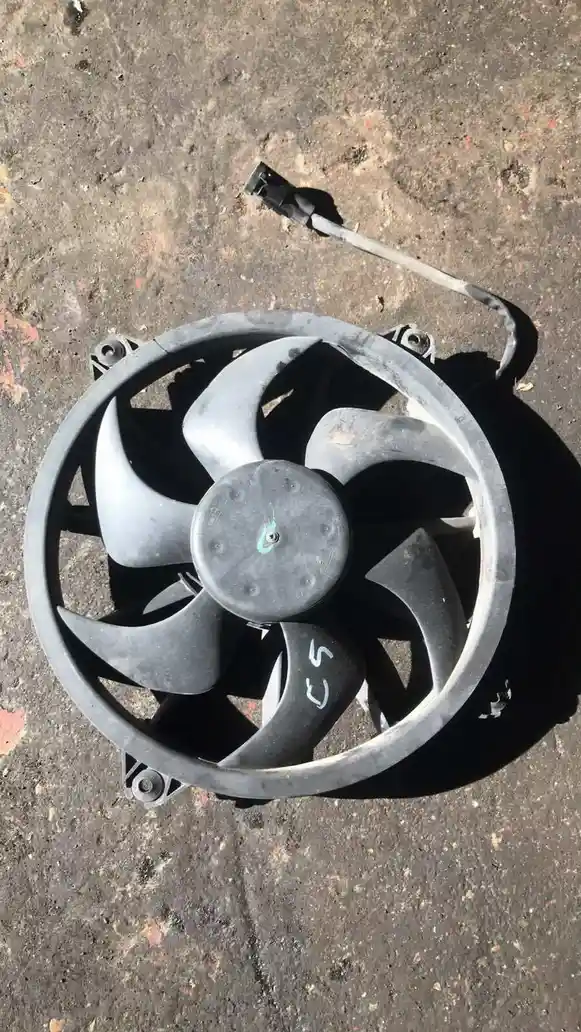

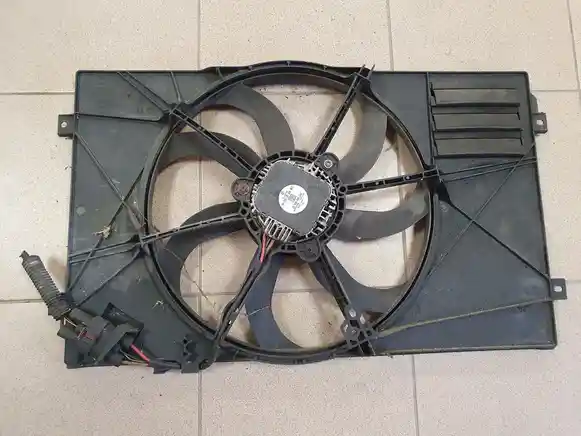

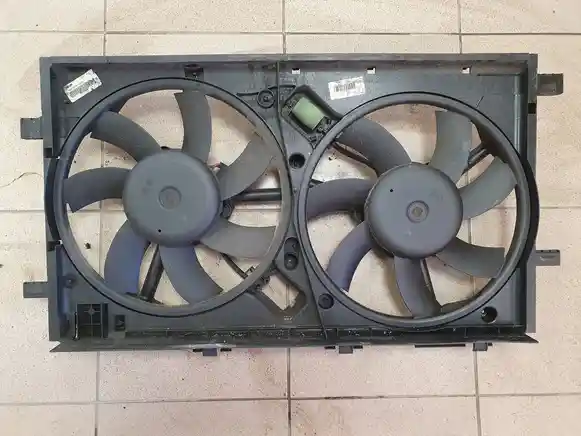

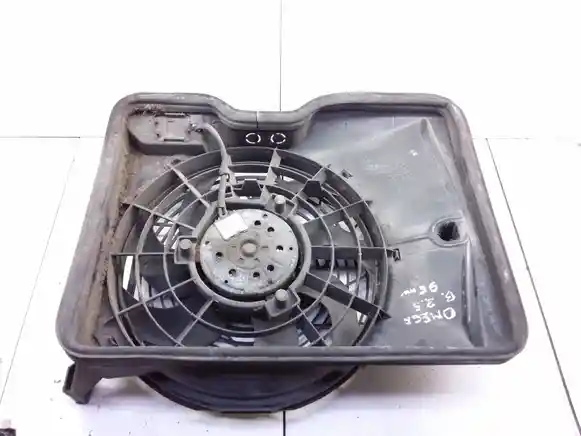

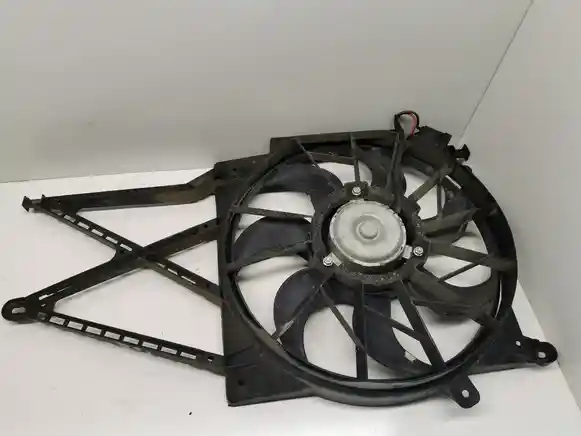

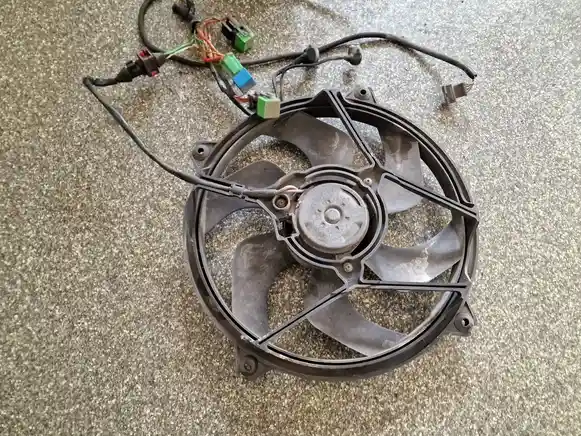

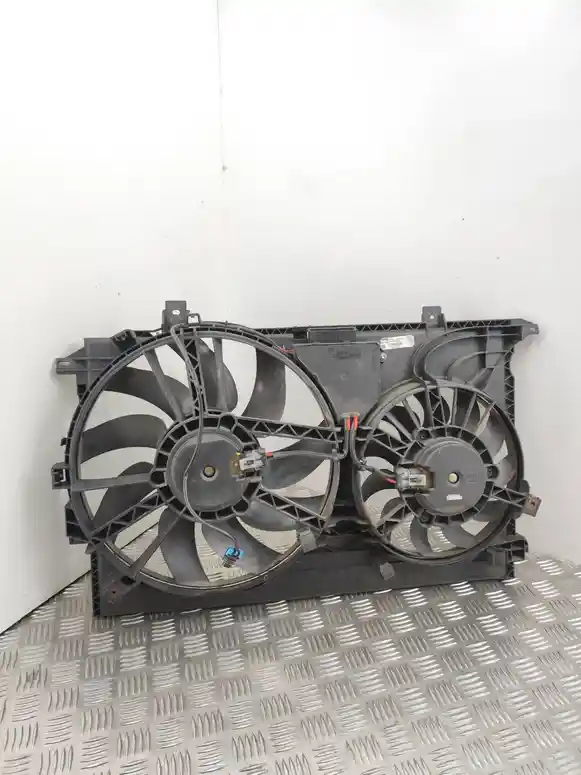

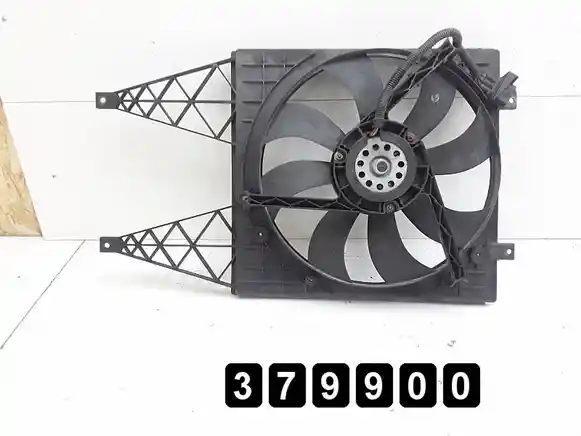

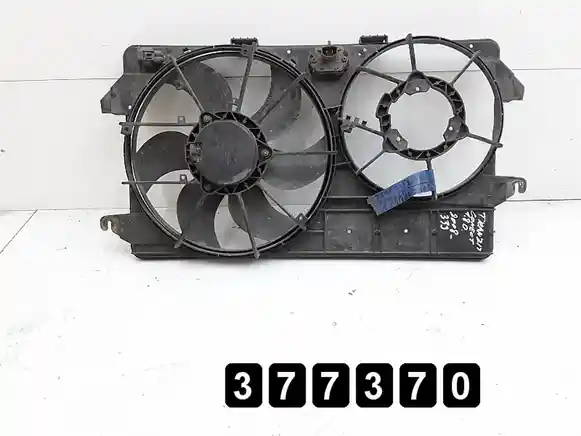

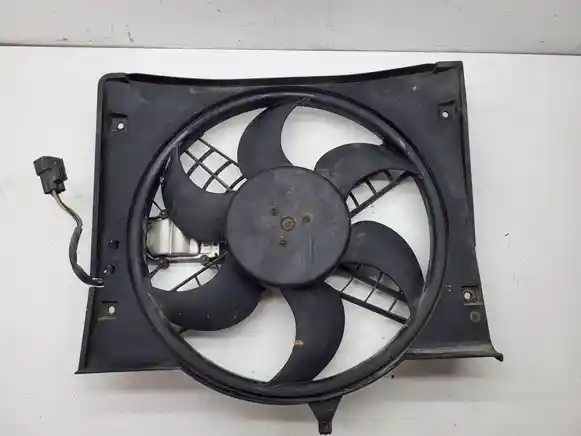

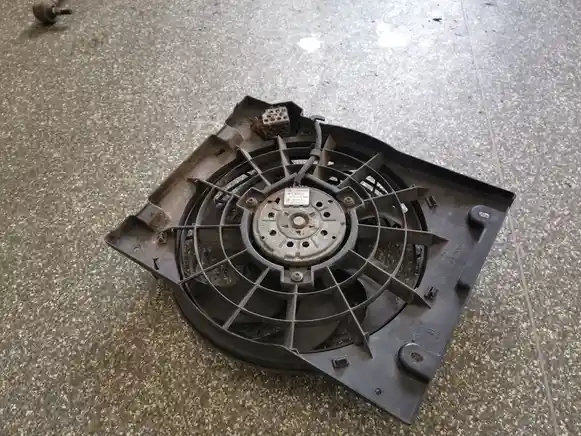

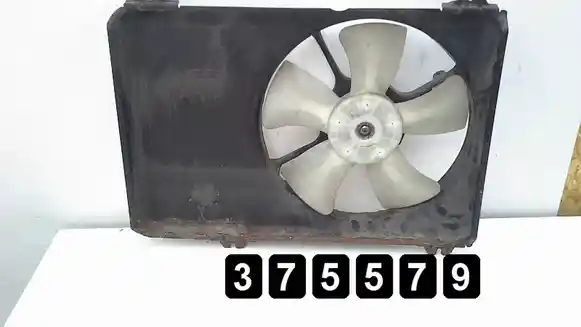

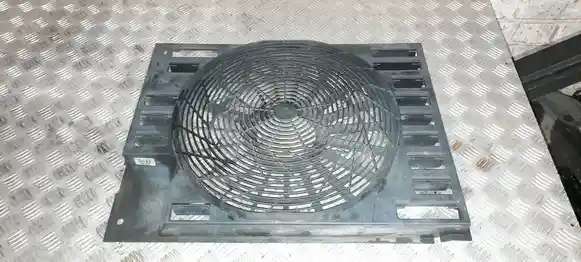

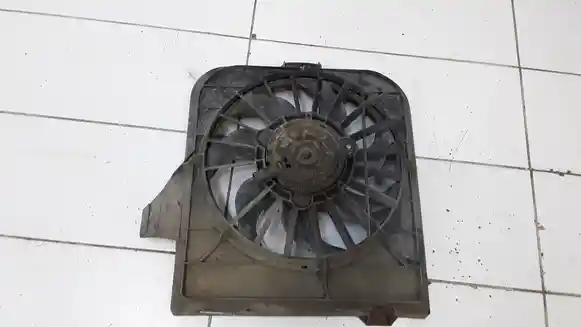

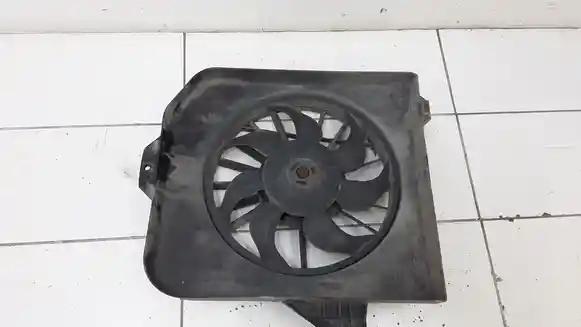

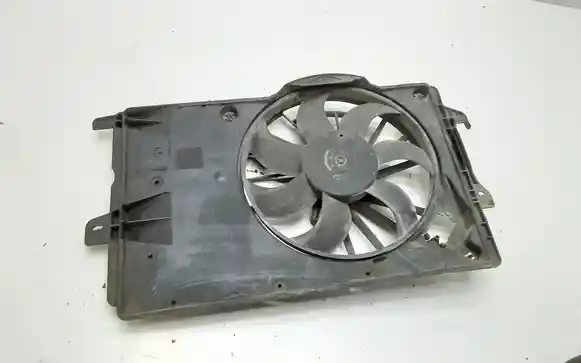

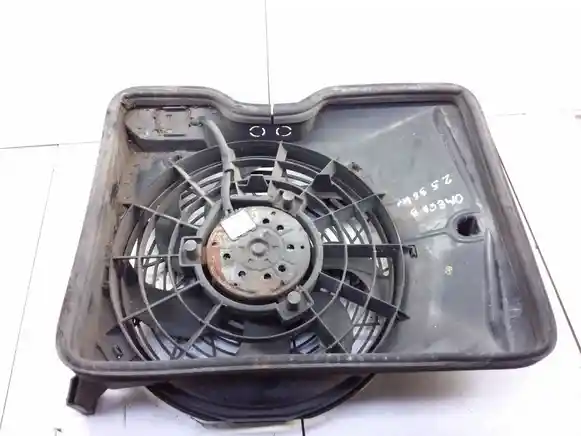

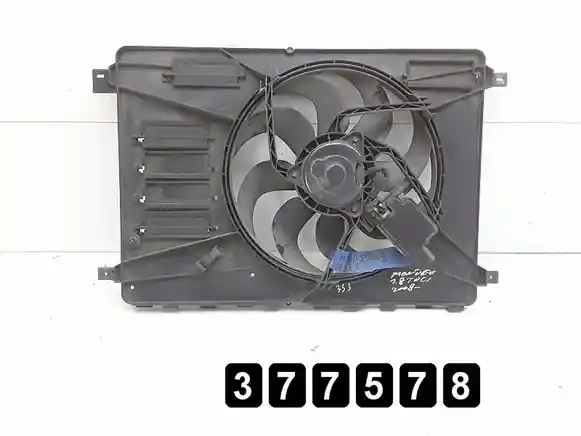

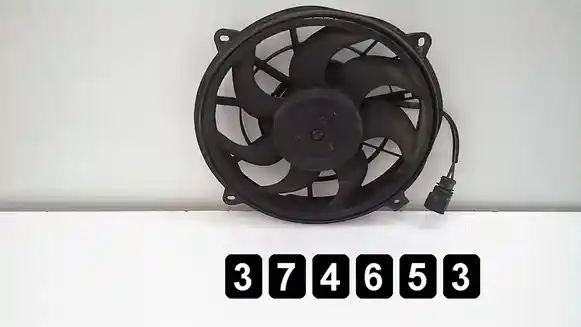

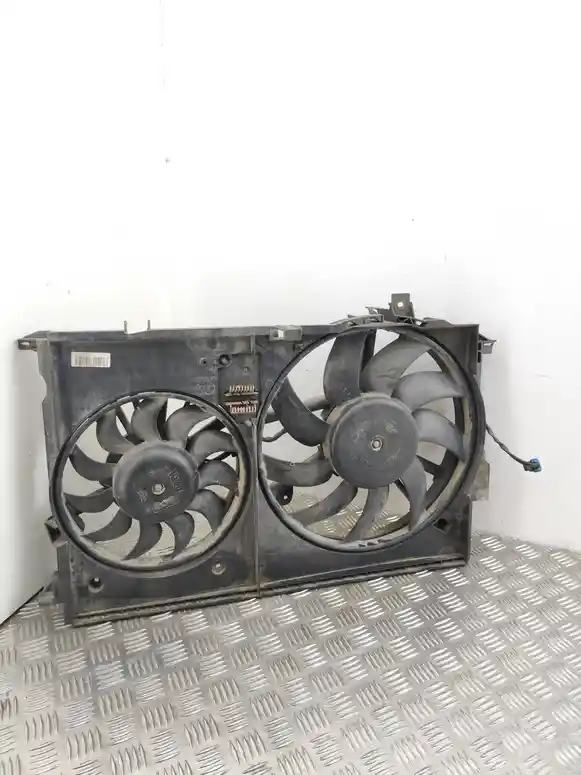

Основной товар — б/у электровентилятор радиатора. В зависимости от конкретного предложения это может быть электромотор с крыльчаткой либо более полный узел с диффузором и элементами управления. Фактическую комплектацию следует проверять по фотографиям и описанию позиции.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.

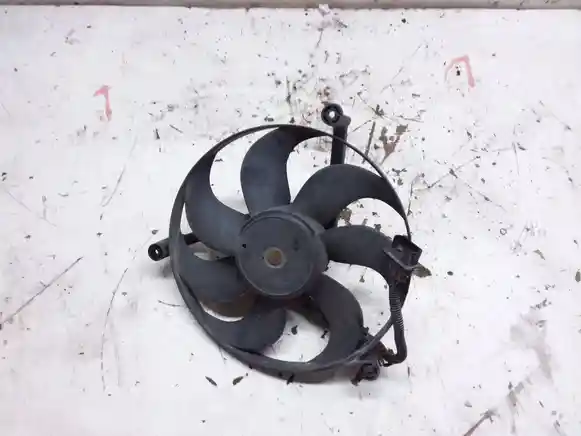

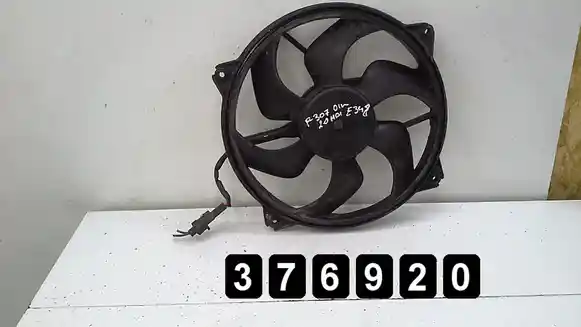

Для отдельного вентилятора сравните диаметр крыльчатки, направление и профиль лопастей, посадочные размеры электромотора и способ его фиксации. Крыльчатка после установки должна занимать предусмотренное положение внутри диффузора.
По электрической части сравните форму разъёма, количество контактов и тип управления. Особенно важно отличать обычный двухпроводный мотор от вентилятора со встроенным электронным регулятором и отдельной управляющей линией.

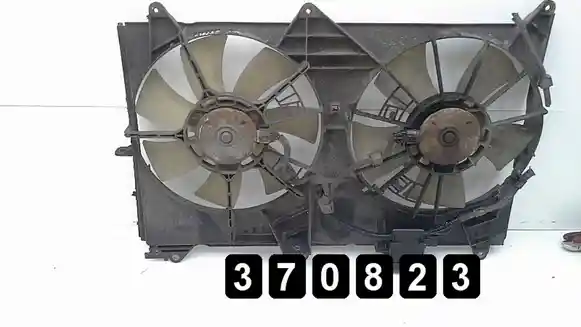

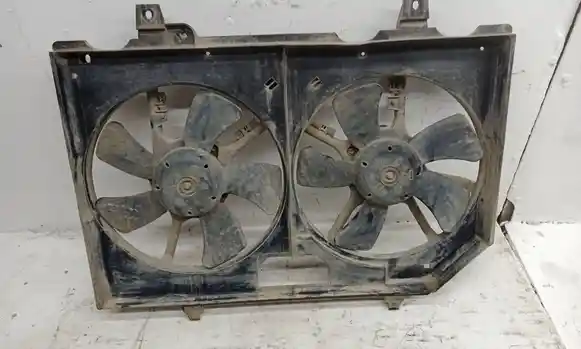

На одной модели могут применяться системы с одним или несколькими вентиляторами, отдельными реле либо электронным регулированием скорости. Изменения возможны также после рестайлинга или обновления электрооборудования автомобиля.
Закажите подходящий электровентилятор радиатора на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.

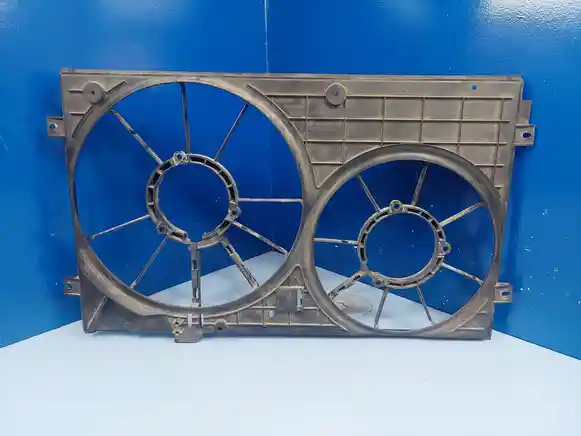

Электровентилятор работает совместно с диффузором и радиатором, но его запуск зависит от электрической системы управления. При диагностике также могут иметь значение предохранители, реле, датчики температуры, проводка и электронный блок управления. Если вентилятор исправен, а двигатель продолжает перегреваться, необходимо проверять другие элементы системы охлаждения.
Форма лопастей вентилятора рассчитана на определённое направление вращения. При правильной работе крыльчатка создаёт поток в направлении, предусмотренном расположением радиатора, диффузора и вентилятора. Сам факт вращения электромотора ещё не гарантирует нормальную производительность.
Если установить неподходящую крыльчатку или мотор с другим направлением вращения, профиль лопастей может работать неэффективно. Вентилятор будет вращаться, но фактический объём проходящего через радиатор воздуха окажется значительно ниже ожидаемого.
Поэтому при замене отдельных элементов вентиляторного узла важно сохранять совместимую комбинацию электромотора и крыльчатки, а не ориентироваться только на совпадение диаметра и механического крепления.

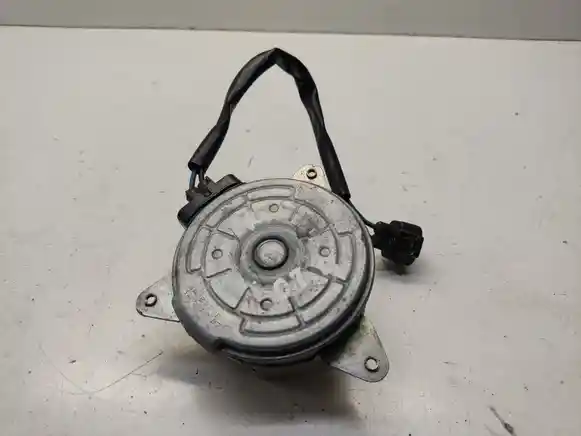

У б/у электромотора важно оценить плавность вращения и состояние подшипников или втулок. Вал не должен иметь выраженного люфта, а при ручном вращении не должно ощущаться сильного механического заедания.
Следы перегрева корпуса или разъёма требуют особого внимания. Они могут быть связаны с повышенным током изношенного мотора, плохим электрическим контактом либо предыдущей неисправностью проводки автомобиля-донора.
Важно: свободное вращение крыльчатки вручную не подтверждает исправность электрической части. Электромотор может иметь износ щёток, обмоток или встроенной электроники, который проявляется только при работе.
На некоторых автомобилях система управления может продолжать или повторно включать вентилятор после остановки двигателя для отвода остаточного тепла. Такая функция зависит от конструкции автомобиля и сама по себе не обязательно указывает на неисправность.
В многоступенчатой системе причиной может быть неисправность цепи одной из скоростей, резистора, реле или управления. В электронно регулируемой системе необходимо диагностировать управляющий модуль и сигналы согласно схеме конкретного автомобиля.
Устанавливать вентилятор только по принципу большей мощности не рекомендуется. Более высокий ток потребления и другой способ управления могут не соответствовать проводке, предохранителям и электронике автомобиля. Следует использовать предусмотренное для конкретной комплектации исполнение.
