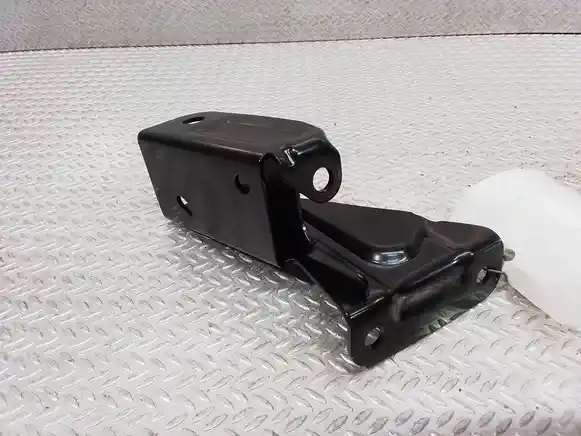

Кронштейн педали сцепления — несущий элемент педального механизма, на котором фиксируется ось или шарнир педали и который обеспечивает её правильное положение относительно кузова, главного цилиндра сцепления или механического привода. От геометрии кронштейна зависит траектория движения педали и стабильность её крепления.
Обычно это жёсткая металлическая конструкция из штампованной стали, литого сплава или нескольких соединённых элементов. Кронштейн крепится к кузову, щиту передка или общей опоре педального узла и воспринимает усилия, возникающие при каждом нажатии педали.
В конструкции могут быть предусмотрены посадочные места оси и втулок педали, упоры возвратной пружины, крепления датчиков или выключателей. На некоторых гидравлических системах кронштейн также задаёт положение главного цилиндра относительно педали и его штока.
Кронштейн удерживает педаль сцепления в расчётном положении и сохраняет правильную геометрию её движения. Он должен обеспечивать соосность шарнира педали и корректное направление усилия на шток главного цилиндра или другой элемент привода.
При нажатии педали на её оси и опоре возникает значительная циклическая нагрузка. Кронштейн воспринимает это усилие и удерживает шарнир педали в фиксированном положении относительно кузова и элементов привода.
Если геометрия опоры нарушена, педаль может двигаться с перекосом, а шток главного цилиндра — получать боковую нагрузку вместо расчётного осевого перемещения. Поэтому жёсткость и правильное положение кронштейна важны не только для удобства управления, но и для нормальной работы связанных деталей.
Осмотрите металл на трещины, особенно около оси педали, крепёжных отверстий и мест соединения отдельных частей конструкции. Не должно быть выраженной деформации, разрывов металла, сломанных крепёжных ушей или следов нештатной сварки.
Проверьте посадочные отверстия оси и втулок: они не должны быть сильно разбиты или вытянуты. Если на кронштейне остаются шпильки, резьбовые элементы, ограничители или крепления датчиков, необходимо убедиться в их целостности.
Повреждённый или изношенный кронштейн может вызывать заметный боковой люфт педали, перекос при нажатии, скрип или щелчки в районе педального узла. При трещине конструкция иногда заметно перемещается относительно кузова при приложении усилия.
Изменение положения оси может уменьшить полезный ход главного цилиндра и привести к неполному выключению сцепления. Однако похожие симптомы возникают при износе втулок самой педали, штока, главного цилиндра или других элементов привода.
1. Наблюдайте за механизмом при нажатии педали. Основание должно оставаться неподвижным относительно кузова, а педаль — вращаться вокруг предусмотренной оси без выраженного бокового смещения.
2. Проверьте люфт. Определите, возникаетет ли перемещение в самой оси и втулках или вместе с педалью смещается кронштейн.
3. Осмотрите нагруженные участки. Особое внимание уделите зонам около оси, креплений к кузову и главного цилиндра. Небольшая трещина в этих местах может раскрываться только при нажатии педали.
4. Проверьте крепёж. Ослабленные болты или гайки могут создавать движение исправного кронштейна и имитировать его повреждение.
5. Оцените привод сцепления. Если кронштейн неподвижен и геометрия сохранена, причину неправильного хода педали следует искать в шарнирах, цилиндрах, гидролинии или механизме сцепления.
Важно: треснувший несущий кронштейн не следует считать исправным только потому, что педаль ещё работает. Повторяющиеся нагрузки способны увеличивать трещину и изменять геометрию привода.
Замена необходима при трещинах несущей конструкции, значительной деформации, разрушении крепёжных точек или критической выработке неразборных посадочных мест оси педали.
Если причиной люфта являются только сменные втулки, ось или ослабленный крепёж, исправный кронштейн менять необязательно. Аналогично, неисправность главного цилиндра или возвратной пружины должна устраняться отдельно.
Основной товар — несущий кронштейн педали сцепления. На нём могут оставаться ось, втулки, пружины, шпильки, ограничители, датчики или сама педаль, если они присутствуют на конкретной детали.
Главный цилиндр сцепления и остальные элементы педального блока не являются обязательной частью предложения. Фактическая комплектация определяется по фотографиям и описанию товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните форму кронштейна и расположение точек его крепления к автомобилю, положение оси педали и конфигурацию посадочных отверстий. Если главный цилиндр фиксируется непосредственно на этом элементе, важно совпадение его крепёжной зоны.
Также сопоставьте места установки возвратной пружины, ограничителей и датчиков педали. Если предлагается более крупный педальный блок, заранее уточните, какие его элементы входят в комплект.
Изменения главного цилиндра, электронной системы контроля положения педали или общей рамы педалей также способны привести к изменению кронштейна. Поэтому внешне похожие детали разных модификаций не всегда взаимозаменяемы.
Закажите подходящий кронштейн педали сцепления на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Кронштейн работает совместно с педалью, её осью и втулками. В гидравлическом приводе положение этих деталей должно обеспечивать правильное направление движения штока главного цилиндра сцепления.
При появлении люфта или скрипа следует также проверить возвратную пружину, соединение педали со штоком и крепление всего педального блока к кузову. Это позволяет отличить повреждение несущего кронштейна от износа отдельных подвижных элементов.
Кронштейн педали работает при повторяющейся циклической нагрузке. Усилие ноги прикладывается на значительном расстоянии от оси, поэтому в зоне опоры возникает момент, который многократно нагружает металл при каждом переключении передачи.
Отверстия, изгибы штампованного металла и сварные соединения создают участки концентрации напряжений. Если конструкция дополнительно работает с люфтом или перекосом, нагрузка распределяется менее равномерно и усталостная трещина может постепенно увеличиваться.
Поэтому при покупке б/у кронштейна особенно полезно осматривать не только общую форму детали, но и металл непосредственно вокруг оси, крепёжных отверстий и соединений элементов конструкции.
Сам металлический кронштейн обычно не относится к быстроизнашиваемым деталям, поэтому его остаточное состояние определяется прежде всего геометрией, усталостью металла и историей ремонта. Пробег автомобиля менее информативен, чем фактическое состояние нагруженных участков.
Следы сварки, усиления дополнительными пластинами, рассверливания отверстий или выправления могут указывать на прежнее повреждение. Такие изменения требуют особого внимания, поскольку способны изменить положение оси педали относительно привода.
Важно: хороший б/у кронштейн должен сохранять штатную геометрию и целостность несущих участков. Деформированную деталь не следует подгонять изгибанием непосредственно при установке.
Не обязательно. Кронштейн является несущей частью механизма, тогда как педальный узел может дополнительно включать педаль сцепления, педаль тормоза, оси, пружины, датчики и другие элементы. Конструкция зависит от автомобиля.
Да. Если под нагрузкой кронштейн смещается, часть хода педали расходуется на его деформацию вместо перемещения штока главного цилиндра или другого привода. В результате рабочий ход механизма сцепления может уменьшиться.
Не обязательно. Если педаль, её ось и посадочные элементы исправны и совместимы с устанавливаемым кронштейном, они могут использоваться отдельно. Их состояние следует оценить до сборки узла.
