Кронштейн КПП — конструктивная деталь крепления коробки передач, которая соединяет корпус трансмиссии с опорой силового агрегата, кузовом, подрамником или другим предусмотренным производителем элементом. Кронштейн помогает удерживать коробку в заданном положении и передавать возникающие нагрузки на несущую конструкцию автомобиля.
Кронштейн представляет собой жёсткую металлическую деталь сложной формы, изготовленную из стали, алюминиевого сплава или другого конструкционного материала. В зависимости от автомобиля он может крепиться непосредственно к корпусу коробки и соединяться с отдельной резинометаллической опорой либо быть частью более сложного узла крепления трансмиссии.
Конфигурация кронштейна определяется расположением коробки в моторном отсеке или трансмиссионном тоннеле. Поэтому даже небольшие различия в геометрии детали, высоте крепёжных площадок или расположении отверстий могут изменить положение силового агрегата.
Кронштейн КПП фиксирует коробку передач относительно кузова или подрамника и передаёт нагрузку на соответствующую опору. Правильное положение трансмиссии необходимо для нормальной работы приводов, карданной передачи, механизма переключения и других связанных компонентов.
Коробка передач создаёт статическую нагрузку собственным весом и воспринимает реактивные усилия при разгоне, торможении двигателем и переключении режимов трансмиссии. Кронштейн передаёт эти нагрузки от корпуса коробки к опоре и далее на кузов или подрамник.
При этом непосредственно гасить основную часть вибраций обычно должна эластичная опора, а кронштейн обеспечивает жёсткую геометрическую связь между узлами. Поэтому состояние металлического кронштейна и резинометаллической опоры необходимо рассматривать отдельно.
Осмотрите деталь на трещины, изгибы, сколы и следы сильного удара. Особое внимание уделите зонам вокруг крепёжных отверстий и переходам между массивными и более тонкими участками, где при перегрузке могут возникать повреждения.
Проверьте состояние резьбы, шпилек и посадочных поверхностей, если они являются частью кронштейна. На литых алюминиевых деталях важно отсутствие трещин и разрушенных крепёжных ушей, а на стальных — значительной коррозии и следов деформации.
Деформированный или треснувший кронштейн может изменить положение коробки передач и вызвать необычное перемещение силового агрегата при разгоне или изменении нагрузки. Возможны удары, металлический стук и неправильное положение сопряжённых деталей.
Однако вибрация кузова значительно чаще связана с изношенной опорой, а не с металлическим кронштейном. Поэтому перед заменой необходимо определить, повреждён ли сам кронштейн или проблема находится в резинометаллическом элементе крепления.
1. Осмотрите положение силового агрегата. Необычный перекос коробки относительно штатных точек может указывать на проблему одного из креплений.
2. Проверьте кронштейн. Осмотрите его на трещины, деформацию и повреждение крепёжных соединений.
3. Проверьте опору КПП. Разрыв резины, отслоение или чрезмерное перемещение опоры способны создавать симптомы при полностью исправном кронштейне.
4. Оцените остальные опоры. Двигатель и коробка обычно удерживаются несколькими точками, поэтому разрушение одной опоры увеличивает нагрузку на остальные.
5. Проверьте связанные элементы. После удара или смещения силового агрегата следует оценить приводы, карданные соединения, выхлопную систему и механизм переключения на отсутствие натяжения или контакта с соседними деталями.
Важно: коробка передач имеет значительную массу. Перед ослаблением её опоры агрегат необходимо надёжно поддержать подходящим оборудованием. Не находитесь под неподдерживаемой коробкой и не используйте случайные точки корпуса для её удержания.
Замена необходима при трещине, разрушении крепёжного уха, существенной деформации или повреждении посадочных точек, которое не позволяет надёжно закрепить коробку и её опору в предусмотренном положении.
Если металлический кронштейн не повреждён, а неисправна только отдельная резинометаллическая опора, обычно достаточно заменить опору. Решение зависит от конструкции конкретного узла и от того, являются ли кронштейн и опора раздельными деталями.

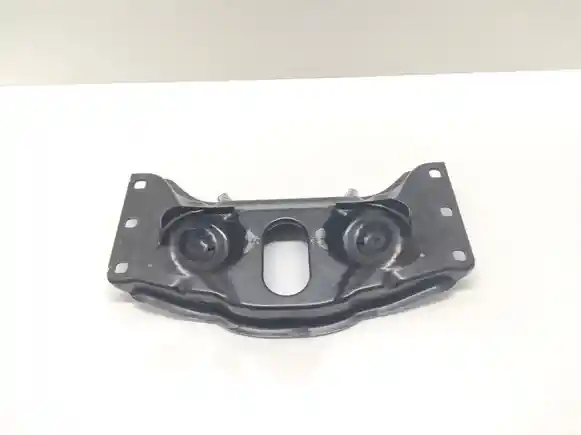

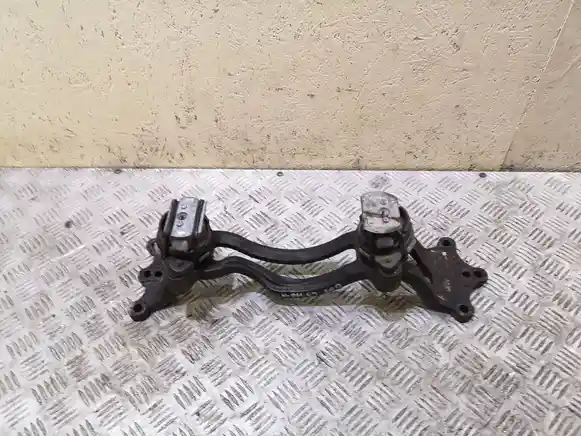

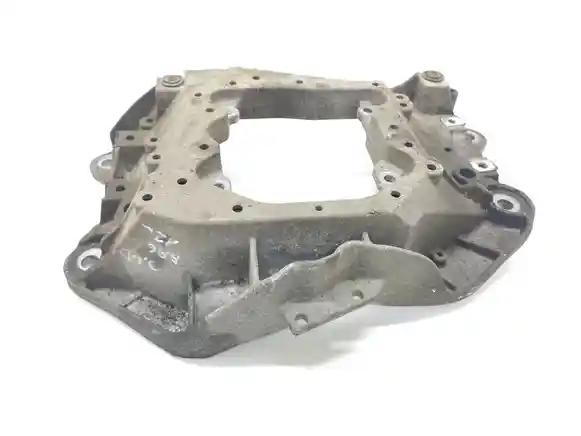

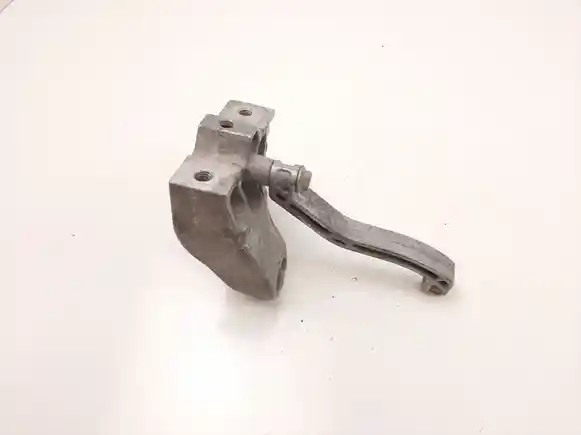

Основной товар — металлический кронштейн крепления коробки передач. На нём могут оставаться шпильки, болты, втулки, дополнительная крепёжная пластина или опора КПП, если эти элементы присутствуют на конкретной детали.
Коробка передач, подрамник и остальные опоры силового агрегата не являются обязательной частью предложения. Фактическая комплектация определяется по фотографиям и описанию товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните форму кронштейна и расположение всех точек крепления к коробке передач. Отдельно проверьте геометрию участка, которым деталь соединяется с опорой, кузовом или подрамником.
Учитывайте тип установленной коробки — МКПП, АКПП или другую предусмотренную трансмиссию — и сочетание с конкретным двигателем. Внешне похожие кронштейны могут отличаться высотой или смещением крепёжной площадки.
Отличия также возможны между переднеприводными, заднеприводными и полноприводными версиями, а также после рестайлинга или изменения семейства трансмиссий. Поэтому совпадение модели автомобиля не гарантирует одинаковое исполнение кронштейна.
Закажите подходящий кронштейн КПП на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Кронштейн является частью системы крепления силового агрегата и работает совместно с опорой коробки, опорами двигателя и несущими элементами кузова или подрамника. При повреждении после удара необходимо оценивать весь узел, а не только одну металлическую деталь.
Изменение положения коробки способно повлиять на приводы колёс, карданную передачу, тросы или тяги переключения и элементы выхлопной системы. Поэтому после серьёзного повреждения крепления следует убедиться, что соседние компоненты также не получили деформацию.
Кронштейн задаёт пространственное положение одной из точек крепления трансмиссии. Даже при совпадении крепёжных отверстий изменение высоты или смещения рабочей площадки способно установить коробку под другим углом относительно кузова.
Неправильное положение силового агрегата может изменить рабочие углы внутренних ШРУСов или карданных соединений, создать натяжение привода переключения либо уменьшить предусмотренные зазоры между коробкой и соседними деталями.
Поэтому похожий по внешнему виду кронштейн не следует подгонять изгибанием, рассверливанием отверстий или установкой дополнительных проставок вместо подбора детали правильной геометрии.
Кронштейн не относится к типичным расходным деталям, поэтому его остаточное состояние в большей степени зависит от аварийных нагрузок, коррозии и истории ремонта, чем от пробега автомобиля. Исправная металлическая деталь может сохранять рабочую геометрию длительное время.
Особое внимание следует уделять кронштейнам с неизвестной историей после ДТП. Литая деталь может иметь небольшую трещину около крепления, а стальной кронштейн — остаточную деформацию после удара или попытки правки.
Важно: следы сварки, нагрева, грубой правки или восстановления разрушенных крепёжных ушей требуют осторожной оценки, поскольку кронштейн воспринимает вес и динамические нагрузки силового агрегата.
Не обязательно. Кронштейн обычно является жёсткой металлической деталью, а опора содержит эластичный элемент для ограничения перемещений и вибраций. На некоторых автомобилях они могут продаваться или сниматься единым узлом.
Только если такое применение предусмотрено производителем. МКПП и АКПП могут отличаться корпусом, массой и расположением креплений, поэтому для них нередко используются разные кронштейны.
Для детали, определяющей положение силового агрегата, предпочтительна сохранённая заводская геометрия. После сильной деформации, нагрева или сварочного восстановления необходимо учитывать риск нарушения прочности и точности расположения крепёжных точек.
