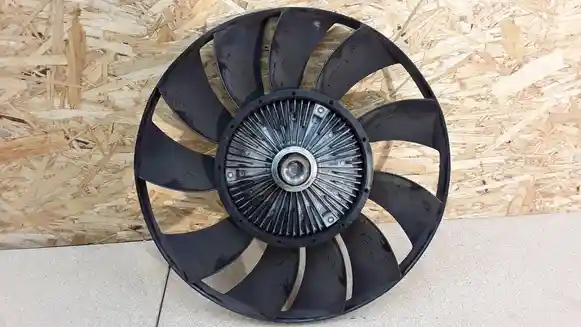

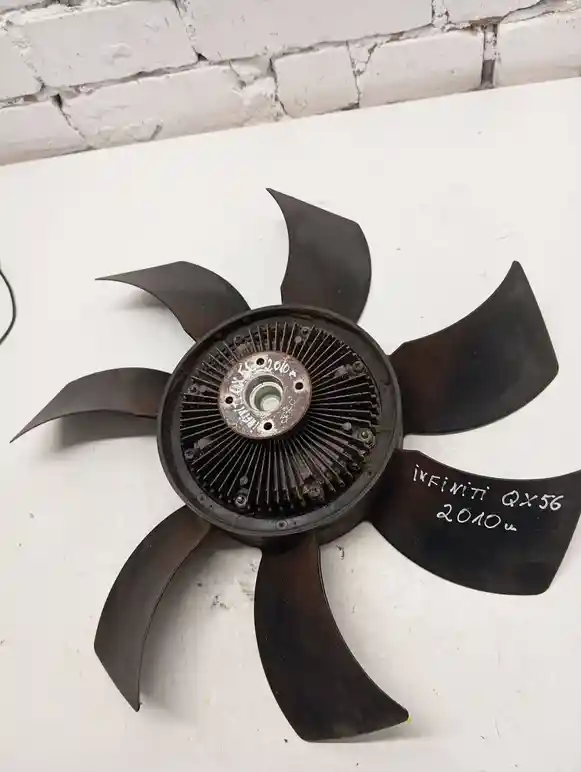

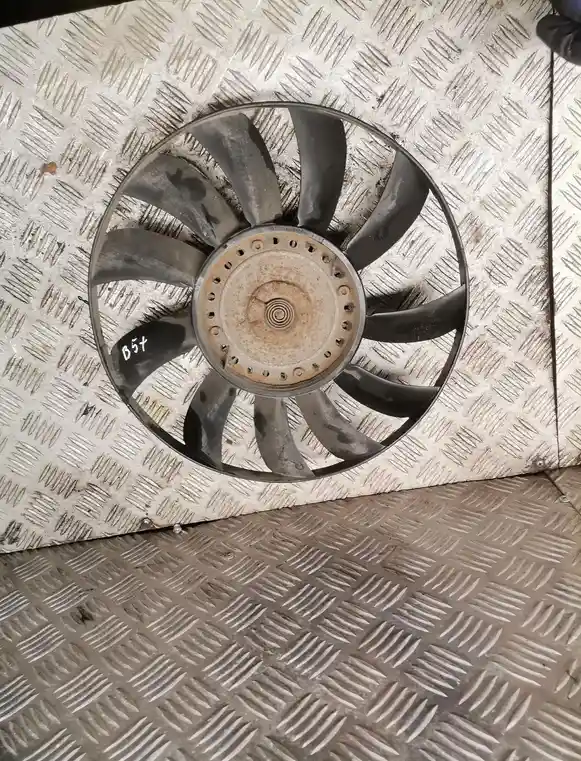

Крыльчатка вентилятора охлаждения — вращающаяся деталь с лопастями, создающая направленный поток воздуха через радиатор и другие теплообменники автомобиля. Она может устанавливаться непосредственно на электродвигатель вентилятора либо соединяться с механическим приводом через термомуфту.
Основными элементами являются центральная ступица и расположенные вокруг неё лопасти определённой аэродинамической формы. На многих автомобильных вентиляторах лопасти имеют выраженный изгиб и угол установки, рассчитанный под конкретное направление вращения.
Крыльчатки обычно изготавливаются из термостойкого пластика или композитного материала, реже встречаются металлические исполнения. Ступица может иметь отверстия под болты, специальную посадку на вал электромотора либо крепление к корпусу термомуфты.
Крыльчатка преобразует вращение привода в воздушный поток. Её геометрия рассчитана так, чтобы при предусмотренной скорости и направлении вращения перемещать воздух через рабочую поверхность радиатора с необходимой производительностью и без чрезмерной нагрузки на двигатель вентилятора или механический привод.
При вращении профилированные лопасти создают разницу давления и перемещают воздух вдоль оси вентилятора. В зависимости от расположения узла вентилятор может протягивать воздух через радиатор либо нагнетать его со стороны передней части автомобиля.
Диффузор помогает использовать создаваемый крыльчаткой поток по большей площади теплообменника. Поэтому эффективность вентилятора определяется совместной работой крыльчатки, привода и окружающего её кожуха, а не только скоростью вращения.
Осмотрите каждую лопасть от основания до наружного края. Не должно быть трещин, надломов и отсутствующих фрагментов. Особого внимания требуют места соединения лопастей со ступицей, где повреждение может быть небольшим визуально, но критичным при высоких оборотах.
Проверьте центральную посадочную часть и крепёжные отверстия. Они не должны быть разбиты или деформированы. Также оцените общую плоскость вращения: крыльчатка после удара или перегрева может получить остаточную деформацию.
Нарушение баланса может проявляться вибрацией и шумом при включении вентилятора. Если лопасть деформирована, она способна периодически касаться диффузора или других элементов, создавая характерный повторяющийся звук.
При неправильной геометрии или отсутствии части лопасти производительность вентилятора снижается. Система охлаждения при этом может хуже справляться с нагрузкой на небольшой скорости автомобиля, даже если сам электродвигатель вентилятора исправно вращается.
1. Проверяйте форму при остановленном двигателе. Осмотрите все лопасти поочерёдно, уделяя внимание основаниям и наружным краям. Сравните их форму и положение относительно соседних лопастей.
2. Проверьте зазор до диффузора. При медленном ручном проворачивании отключённого вентилятора расстояние между концами лопастей и кожухом не должно резко изменяться из-за деформации крыльчатки или смещения привода.
3. Оцените центральное крепление. Крыльчатка должна быть надёжно зафиксирована на электродвигателе или термомуфте. Люфт самой ступицы нельзя путать с люфтом подшипника двигателя вентилятора или механического привода.
4. При рабочей проверке наблюдайте только с безопасного расстояния. Выраженная вибрация вращающегося узла может указывать на дисбаланс, однако причину необходимо отличить от износа подшипников двигателя вентилятора или термомуфты.
Важно: не касайтесь вращающейся крыльчатки и не пытайтесь остановить её рукой или инструментом. Электровентилятор может включиться автоматически даже при неподвижном автомобиле. Перед ручной проверкой крыльчатки исключите возможность неожиданного запуска вентилятора.
Замена требуется при трещине лопасти или ступицы, отсутствии части лопасти, повреждении центрального крепления либо выраженной деформации, вызывающей дисбаланс или контакт с окружающими деталями.
Если крыльчатка целая и сохраняет правильную геометрию, а вентилятор вращается медленно, не запускается или имеет люфт вала, причину следует искать в электродвигателе, термомуфте, управлении или другом элементе привода.
Основной товар — отдельная б/у крыльчатка вентилятора. Электродвигатель, термомуфта, диффузор и крепёж могут продаваться отдельно либо оставаться в составе конкретного узла, поэтому фактическую комплектацию необходимо проверять по фотографиям и описанию позиции.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Измерьте наружный диаметр крыльчатки и сравните конструкцию центральной ступицы. Проверьте количество крепёжных точек, диаметр окружности их расположения или способ посадки непосредственно на вал электродвигателя.
Сравните направление изгиба и количество лопастей, а также глубину расположения ступицы относительно их плоскости. Правильный вылет необходим, чтобы после установки крыльчатка находилась в предусмотренной зоне диффузора и не касалась радиатора или кожуха.
Различия возможны и между вентиляторами одинакового диаметра. Производитель может изменить профиль лопастей, направление вращения, мощность электромотора или конструкцию диффузора, сохранив близкие наружные размеры узла.
Закажите подходящую крыльчатку вентилятора охлаждения на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Крыльчатка работает совместно с электродвигателем вентилятора или термомуфтой и диффузором радиатора. При вибрации необходимо определить, связана ли она с повреждением лопастей, люфтом приводного узла или неправильным положением вентилятора. При недостаточном охлаждении дополнительно проверяют радиатор, циркуляцию охлаждающей жидкости и управление вентилятором.
Количество перемещаемого воздуха зависит не только от наружного диаметра. Существенное влияние оказывают угол установки, ширина, изгиб и площадь каждой лопасти, а также скорость и направление вращения.
Профиль лопастей согласуется с характеристиками электродвигателя или механического привода. Установка крыльчатки с более агрессивным углом может увеличить сопротивление вращению и нагрузку на привод, тогда как другой профиль при тех же оборотах способен создавать недостаточный поток.
Имеет значение и направление вращения. Крыльчатка, вращаемая не в расчётную сторону, может продолжать перемещать некоторое количество воздуха, но её производительность и направление эффективного потока будут отличаться от предусмотренных. Поэтому визуально подходящий диаметр нельзя считать достаточным критерием совместимости.
Крыльчатка длительное время работает рядом с нагретым радиатором и двигателем, поэтому состояние материала зависит не только от пробега, но и от температурных циклов. Старый пластик может становиться более хрупким, даже если поверхность сохраняет нормальный внешний вид.
Обратите внимание на изменение структуры материала около основания лопастей, следы перегрева и предыдущего ремонта. Склеивание или пайка вращающейся лопасти особенно нежелательны, поскольку изменение массы отдельного участка способно нарушить баланс всего вентилятора.
Важно: для быстро вращающейся крыльчатки механическая целостность важнее косметического состояния. Трещина или ненадёжно восстановленная лопасть может разрушиться под действием центробежной нагрузки.
Да, если конструкция узла предусматривает отдельную замену, электродвигатель исправен, а новая крыльчатка точно соответствует его посадке, направлению вращения и характеристикам. На некоторых вентиляторах отдельная замена производителем конструктивно не предусмотрена.
Причиной может быть деформация или дисбаланс самой детали, неправильная посадка на вал, повреждение ступицы либо ранее существовавший люфт электродвигателя или термомуфты. Также следует убедиться, что лопасти нигде не касаются диффузора.
Количество лопастей само по себе не определяет эффективность вентилятора. Изменение их количества, профиля или угла меняет аэродинамическое сопротивление и нагрузку на привод, поэтому следует использовать конструкцию, соответствующую конкретному вентиляторному узлу.
