Кардан рулевого вала передаёт вращение между секциями рулевого вала и позволяет изменять направление передачи крутящего момента при взаимном смещении рулевой колонки и рулевого механизма.
При подборе важно учитывать место установки кардана, его длину и конструкцию, количество и тип шарниров, параметры шлицевых соединений, диаметр валов, рабочие углы, расположение креплений и способ фиксации.
Основной элемент детали — карданный шарнир, позволяющий передавать вращение между валами, расположенными под углом друг к другу. Благодаря этому рулевая колонка может находиться выше и под другим углом относительно входного вала рулевой рейки.
На практике кардан часто является частью промежуточного рулевого вала. Такой узел может включать металлический вал, верхний и нижний шарниры, шлицевые соединения и телескопический участок, компенсирующий особенности расположения рулевой колонки и рейки.
Карданы рулевого вала могут различаться длиной и конструкцией, количеством и размерами шарниров, параметрами шлицевых соединений, рабочими углами и способом фиксации на рулевом валу и рулевом механизме. Внешне похожие детали не всегда взаимозаменяемы из-за различий в геометрии и соединениях рулевой системы.
При выборе рекомендуется сверять OEM-коды автозапчастей, место установки и длину кардана, конструкцию и количество шарниров, параметры шлицевых соединений, диаметр валов, рабочие углы, крепежные точки и способ фиксации.
При повороте рулевого колеса вращение проходит через вал рулевой колонки к промежуточному валу. Карданный шарнир позволяет этому валу работать под углом и передавать движение дальше на входной вал рулевой рейки.
На системах с двумя шарнирами изменение направления происходит последовательно в нескольких точках. Такая схема позволяет провести рулевой привод через ограниченное пространство между кузовом, моторным щитом, двигателем и другими агрегатами.
Проверьте карданные шарниры на люфт, коррозию, механические повреждения и следы закусывания. Шарнир должен перемещаться плавно в предусмотренных направлениях без выраженных зазоров и подклинивания.
Осмотрите шлицы на обоих концах детали: они не должны иметь сорванных, сильно изношенных или замятых зубьев. Если присутствует телескопическая секция, проверьте её на деформацию, сильную коррозию и следы сварки или нештатного восстановления.
Износ шарнира может проявляться стуком или щелчком при небольших поворотах руля и ощущением люфта между рулевым колесом и рулевой рейкой. При коррозии или заедании шарнира руль может вращаться неравномерно, с периодическим увеличением усилия.
Иногда водитель ощущает характерную ступенчатость или возврат руля становится менее плавным. Однако похожие симптомы способны создавать рулевая рейка, рулевая колонка и другие элементы привода, поэтому кардан необходимо диагностировать отдельно.
1. Проверьте передачу небольшого движения руля. При неподвижном автомобиле осторожно покачайте рулевое колесо и проследите движение соединений до рулевой рейки.
2. Найдите источник люфта. Если верхняя часть вала уже поворачивается, а нижняя реагирует с задержкой, необходимо проверить соответствующий шарнир и шлицевое соединение.
3. Проверьте плавность шарниров. После безопасного демонтажа шарнир должен перемещаться без закусывания, резких переходов и ненормального свободного хода.
4. Осмотрите нижний шарнир на коррозию. Он часто располагается ближе к моторному щиту и может подвергаться воздействию влаги и загрязнений.
5. Отделите неисправность кардана от рейки. Заедание входного вала рулевой рейки или внутренний люфт рейки требуют другой диагностики и не устраняются заменой кардана.
Важно: перед разъединением рулевого вала зафиксируйте рулевое колесо в предусмотренном положении. Его свободное вращение при отсоединённом рулевом механизме может повредить контактный шлейф подушки безопасности. После установки используйте предусмотренное положение соединений и требуемый крепёж.
Замена требуется при подтверждённом люфте карданного шарнира, его заедании, значительной коррозии рабочих соединений, повреждении шлицев или деформации вала.
Если проблема связана только с ослабленным креплением и сами соединения не повреждены, необходимость замены определяется после восстановления правильной фиксации. Шарнир с выраженным механическим износом не должен оставаться в рулевом приводе.

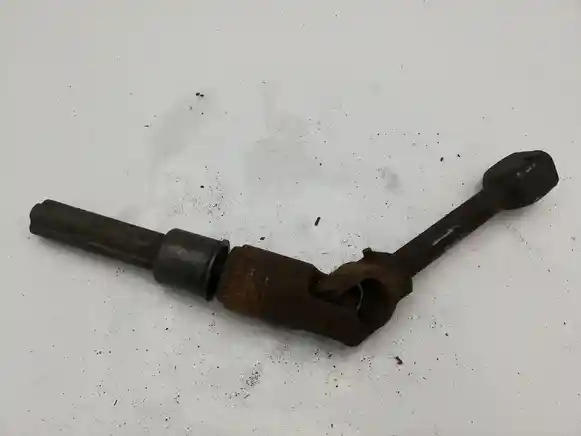

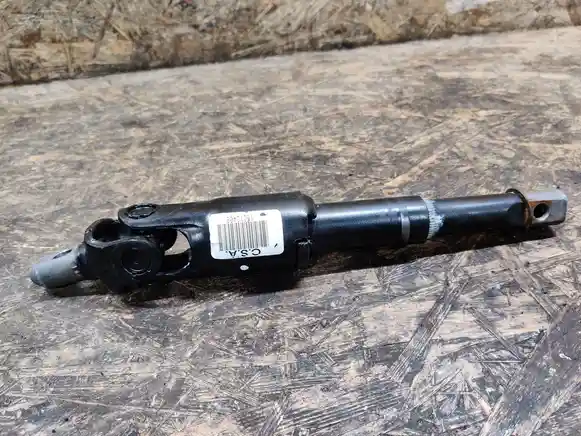

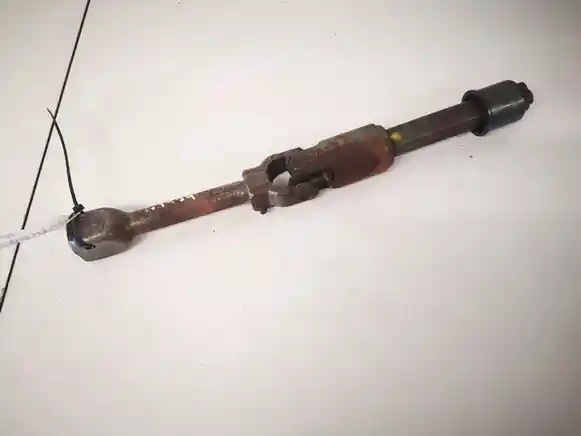

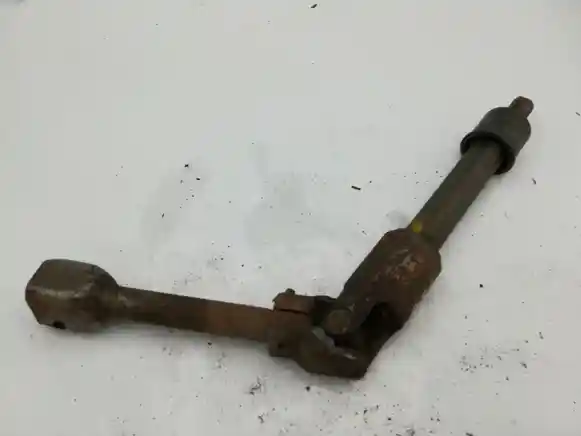

Товар может представлять собой отдельный карданный шарнир либо промежуточный рулевой вал в сборе с одним или несколькими шарнирами. В зависимости от конкретного предложения на детали могут оставаться телескопическая секция, соединительные элементы и штатный крепёж.
Фактическую комплектацию необходимо определять по фотографиям и описанию конкретного товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Определите, требуется отдельный карданный шарнир или промежуточный рулевой вал в сборе. Сравните длину узла, количество шарниров и исполнение соединений на его верхнем и нижнем концах.
Особенно важно сопоставить шлицевые посадки и расположение стяжных креплений. Деталь должна соединяться с рулевой колонкой и рулевым механизмом в предусмотренном положении без переделки посадочных частей.
Различия возможны между дорестайлинговыми и рестайлинговыми версиями, а также между автомобилями с разными типами рулевого усилителя. Для лево- и праворульных автомобилей рулевой привод обычно имеет существенные конструктивные отличия.
Закажите подходящий кардан рулевого вала на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Кардан является промежуточным звеном между рулевой колонкой и рулевым механизмом. Поэтому стук, люфт или заедание необходимо локализовать между валом колонки, карданными соединениями и входной частью рулевой рейки.
При жалобах на тяжёлое вращение руля также следует учитывать состояние усилителя рулевого управления. Неисправность гидравлического или электрического усилителя может увеличивать усилие на руле без механического заедания кардана.
Карданный шарнир может терять подвижность из-за коррозии или ухудшения состояния внутренних соединений ещё до появления выраженного свободного хода. В таком случае проблема проявляется не стуком, а увеличенным сопротивлением при изменении угла шарнира.
Поскольку шарнир совершает движение при каждом повороте руля, тугой участок может ощущаться водителем как периодическое изменение усилия. При вращении вала сопротивление иногда повторяется через определённый угол, что помогает отличить такой дефект от постоянного тяжёлого хода рулевой рейки.
Особенно внимательно следует оценивать нижние шарниры, работающие в условиях повышенной влажности и температурных перепадов.
Остаточное состояние определяется прежде всего подвижностью карданных соединений, сохранностью шлицев и отсутствием деформации. Пробег автомобиля-донора сам по себе не позволяет определить состояние шарнира.
У деталей из нижней части рулевого привода важна степень коррозии. Поверхностные следы на металлическом валу не всегда влияют на работу, но коррозия непосредственно в зоне шарнира способна ухудшить его подвижность.
Важно: исправный б/у кардан должен одновременно работать без выраженного люфта и без закусывания. Отсутствие одного из этих дефектов не исключает наличие другого.
Не всегда, но названия часто пересекаются. Карданом может называться непосредственно шарнир, тогда как промежуточный вал представляет собой более полный узел, на котором установлены один или несколько карданных шарниров. В каталоге конкретную комплектацию следует определять по фотографии товара.
Да. Если шарнир корродировал или начал заедать, сопротивление вращению рулевого привода увеличивается. При этом необходимо исключить неисправность рулевой рейки и усилителя, которые способны вызывать похожий симптом.
Замена промежуточного рулевого вала сама по себе обычно не изменяет геометрию установки колёс, поскольку рулевые тяги при этой операции не регулируются. Однако рулевое колесо и вал должны быть соединены в правильном положении, а если одновременно выполнялись работы с рейкой, тягами или подвеской, необходимость проверки углов установки колёс определяется объёмом проведённых работ.
