Дисплей предназначен для отображения информации бортовых систем автомобиля, включая данные мультимедиа, навигации, климат-контроля, настроек автомобиля и других функций в зависимости от комплектации.
При подборе важно учитывать назначение и тип дисплея, диагональ и разрешение экрана, форму корпуса, расположение креплений, тип и количество электрических разъёмов, сенсорное управление при его наличии, а также аппаратную и программную совместимость с электронными системами автомобиля.

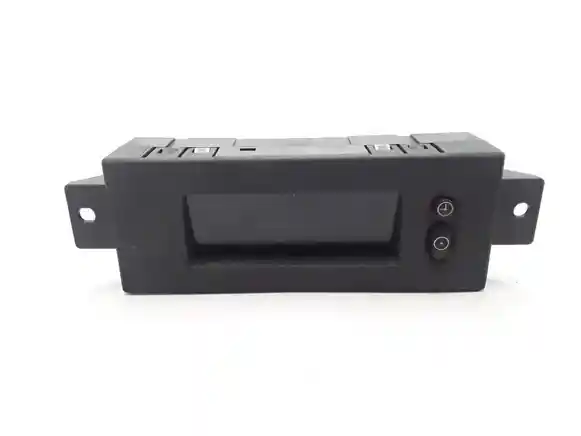

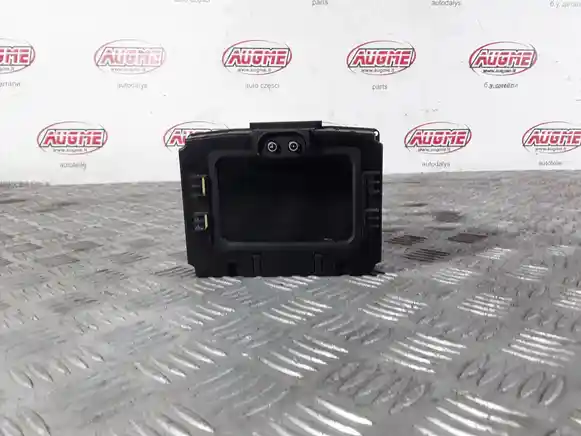

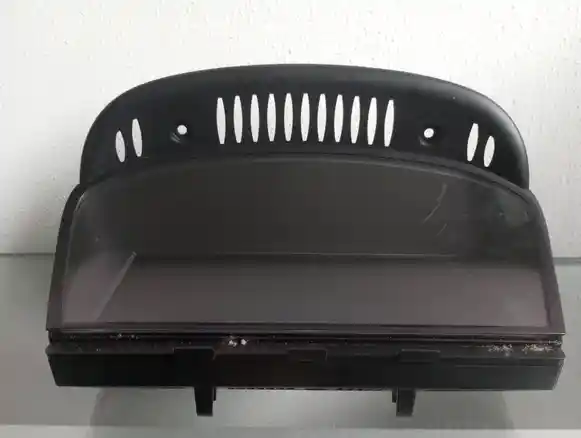

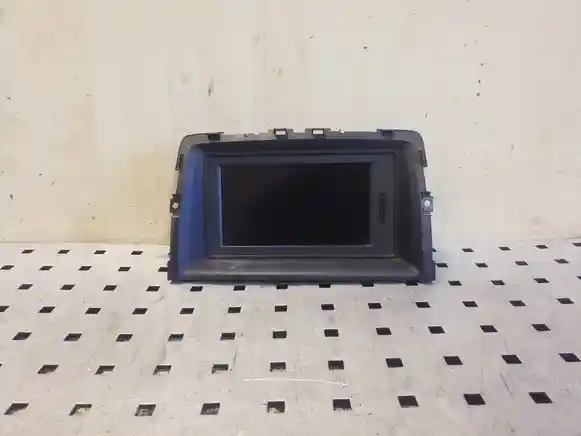

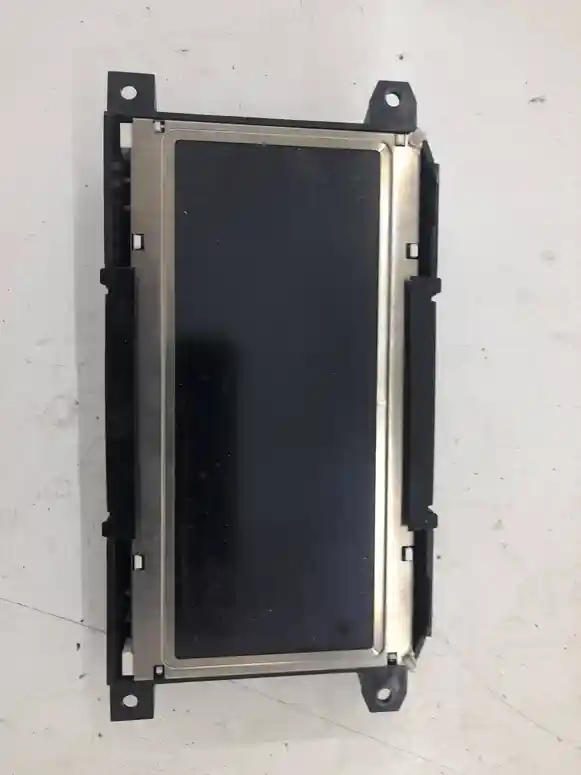

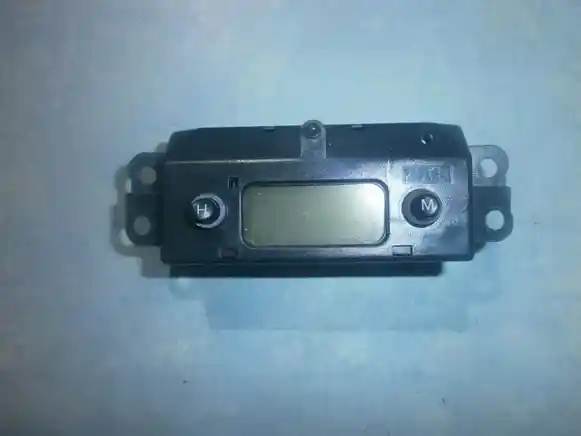

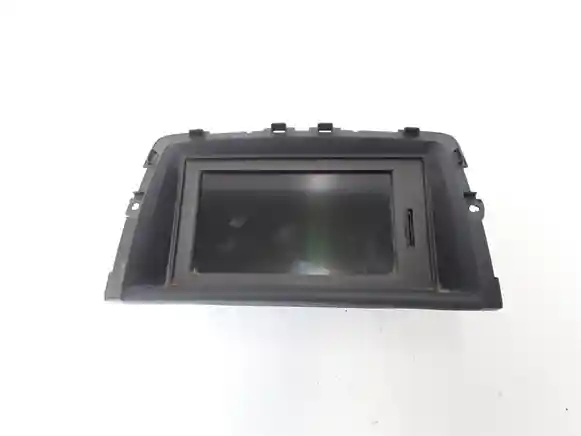

Автомобильный дисплей представляет собой электронный модуль с экраном, устанавливаемый в центральной консоли, верхней части панели, приборной зоне или другом предусмотренном производителем месте. В зависимости от конструкции это может быть небольшой монохромный информационный экран либо более крупный цветной дисплей.

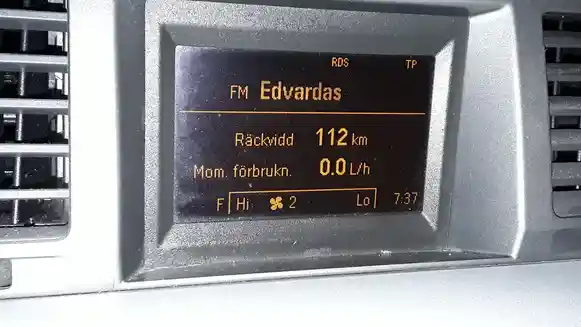

На экран могут выводиться данные бортового компьютера, аудиосистемы, навигации, климат-контроля, парковочной системы, камеры, настроек автомобиля и других функций. В одних системах дисплей преимущественно отображает информацию, полученную от отдельного головного устройства, в других он содержит собственную управляющую электронику и является полноценным узлом мультимедийной системы.
Автомобильные дисплеи могут различаться диагональю и разрешением экрана, технологией отображения, наличием сенсорного управления, конструкцией корпуса, разъёмами и поддерживаемыми функциями. Внешне одинаковые дисплеи не всегда взаимозаменяемы из-за различий в электронных блоках, интерфейсах подключения, программном обеспечении и комплектации автомобиля.
При выборе рекомендуется сверять OEM-коды автозапчастей, назначение и характеристики дисплея, размеры экрана, тип и расположение разъёмов, аппаратный номер, поддерживаемые функции и совместимость с мультимедийной и другими электронными системами автомобиля.
В зависимости от конструкции дисплей получает информацию от головного мультимедийного устройства, навигационного блока, бортового компьютера, климатической установки, камер или других электронных модулей. Передача данных может выполняться через отдельные сигнальные линии или цифровую сеть автомобиля.
Поэтому экран является только одним элементом информационной системы. Например, отсутствие навигационного изображения может быть связано с навигационным или головным блоком, а отсутствие изображения с камеры — с камерой, проводкой или видеолинией. Исправность самого дисплея необходимо оценивать отдельно от исправности источника отображаемой информации.
Осмотрите поверхность экрана на трещины, глубокие царапины, потемнения, пятна и повреждение защитного покрытия. Проверьте корпус, рамку и крепёжные элементы — сломанные крепления могут мешать правильной установке дисплея в панель автомобиля.
Разъёмы должны быть без окисления, оплавления и механически повреждённых контактов. Если дисплей можно проверить во включённом состоянии, оцените всю площадь изображения: отсутствие постоянных полос, пятен, выпавших участков, сильного мерцания и выраженной неравномерности подсветки.
Типичные признаки — полностью отсутствующее изображение, периодическое отключение экрана, мерцание, вертикальные или горизонтальные полосы, пятна на матрице, частично пропадающее изображение, недостаточная яркость или неравномерная подсветка.
У сенсорных экранов дополнительно может перестать работать вся сенсорная поверхность либо отдельные её зоны. При этом полностью чёрный экран не всегда означает неисправность дисплея: аналогичный результат возможен при отсутствии питания, повреждении проводки или неисправности головного электронного блока.
1. Определите характер дефекта. Если изображение присутствует, но имеются полосы, пятна или отсутствующие участки, проблема отличается от ситуации, когда экран полностью не включается.
2. Проверьте питание и массу. При полностью неработающем дисплее по электрической схеме проверяют предусмотренные цепи питания, предохранители и соединение с массой.
3. Проверьте разъёмы и проводку. Неплотный контакт, повреждённый провод или окисление способны вызывать периодическое отключение, мерцание и пропадание изображения при вибрации.
4. Проверьте источник изображения или данных. Если дисплей включается, но не показывает информацию конкретной системы, необходимо диагностировать головное устройство, навигационный блок, камеру или другой источник данных.
5. Выполните компьютерную диагностику. Для сетевых мультимедийных систем следует проверить ошибки соответствующих электронных блоков и наличие связи между компонентами.
Важно: не подавайте напряжение аккумулятора непосредственно на неизвестные контакты дисплея. Современные экраны используют отдельные цепи питания, управления и передачи данных, неправильное подключение которых может повредить электронику.
Замена необходима при механически повреждённой матрице, постоянных полосах или пятнах изображения, отказе значительной части пикселей, неисправности внутренней электроники либо подтверждённом отказе подсветки или сенсорной части, если соответствующий элемент конструктивно не ремонтируется отдельно.
Если экран не работает из-за отсутствия питания, повреждённой проводки, неисправного головного устройства или нарушения передачи данных, замена исправного дисплея не решит проблему. Сначала необходимо определить, поступают ли на экран питание и требуемая информация.

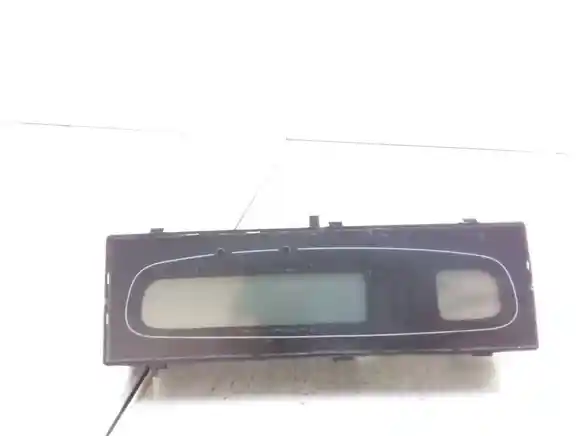

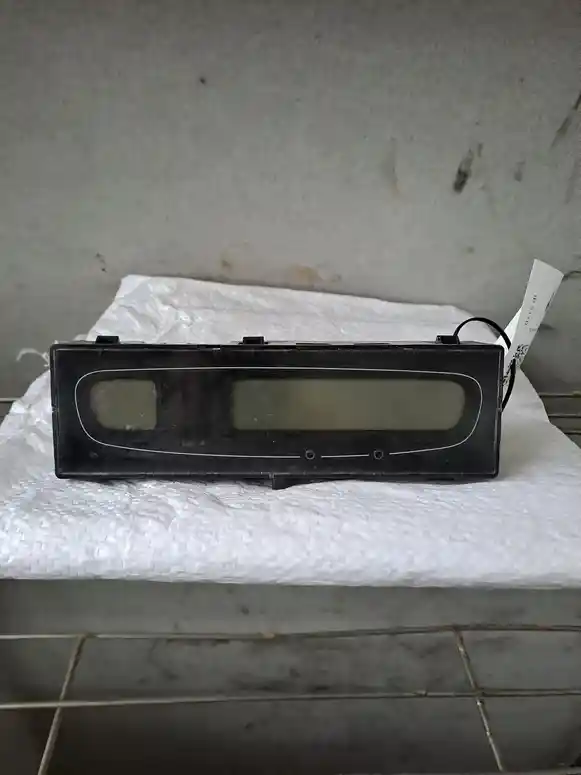

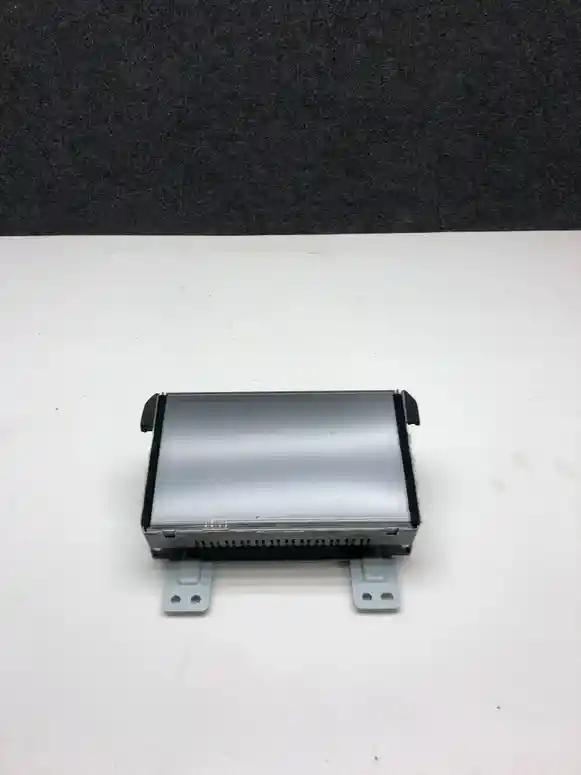

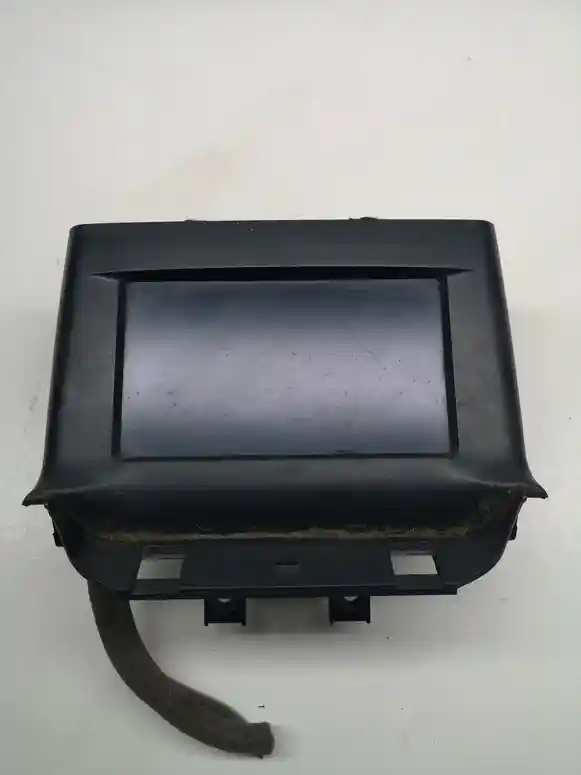

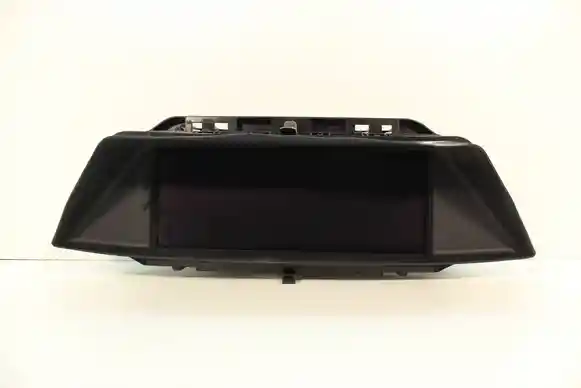

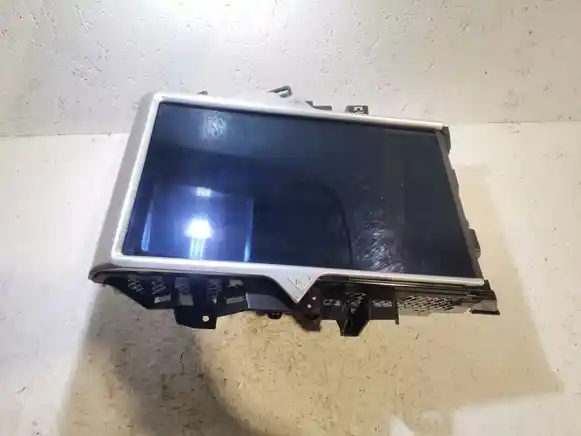

Основной товар — автомобильный дисплей в фактической комплектации конкретного предложения. Вместе с ним может присутствовать штатный корпус, декоративная рамка, кронштейн или интегрированный электронный модуль, если эти элементы показаны на фотографиях и относятся к продаваемой детали.
Головное устройство, магнитола, навигационный блок, камеры, проводка и другие связанные компоненты не входят в комплект автоматически, если отдельно не указано иное.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните заводскую маркировку, размеры и формат экрана, форму корпуса, расположение креплений и конструкцию разъёмов. Если на детали присутствует дополнительный номер производителя или аппаратный индекс, его также необходимо учитывать.
Определите, к какой системе относится установленный дисплей: бортовой компьютер, мультимедиа, навигация или другой информационный комплекс. Для цветных и мультимедийных экранов дополнительно важно поколение головного устройства, с которым должен работать дисплей.
Различия особенно характерны для автомобилей, выпускавшихся с несколькими поколениями мультимедийных и навигационных систем. При обновлении электроники производитель может изменить разрешение, интерфейс передачи изображения или функциональность дисплея, сохранив похожее место его установки.
Закажите подходящий дисплей / маленький экран на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
В зависимости от автомобиля дисплей может работать совместно с головным мультимедийным устройством, магнитолой, навигационным блоком, камерой, блоком климат-контроля, бортовым компьютером и другими электронными системами.
При диагностике полезно разделять формирование данных и их отображение. Если экран имеет стабильное изображение, но отсутствует информация только одной функции, следует проверить источник этих данных. Если же дефект затрагивает само изображение по всей площади экрана, вероятнее неисправность дисплея или его непосредственных цепей.
Физические размеры и диагональ описывают только часть характеристик автомобильного экрана. Два дисплея одинакового размера могут иметь разное разрешение, тип матрицы, управляющую электронику и способ получения изображения или цифровых данных.
Различаться может и назначение: один экран предназначен для простого бортового компьютера, другой работает с навигационным или мультимедийным блоком, а третий используется как интерфейс нескольких систем автомобиля. Поэтому физическая установка экрана в штатное место ещё не означает его электронной совместимости.
Особенно это важно при переходе между разными поколениями мультимедийной системы. Внешне похожий дисплей может иметь подходящий корпус, но не поддерживать протокол или видеосигнал установленного головного устройства.
На остаточное состояние дисплея влияют продолжительность работы подсветки, температурные циклы и воздействие солнечного света. У возрастных экранов возможно снижение яркости, изменение контрастности или появление дефектов, которые становятся заметнее после продолжительной работы и нагрева салона.
У сенсорных дисплеев дополнительно стареет сенсорный слой. Следы вскрытия корпуса, пайки, ремонта шлейфа, замены подсветки или матрицы указывают на предыдущее вмешательство и должны учитываться при оценке б/у детали.
Важно: фотография выключенного экрана позволяет оценить поверхность и корпус, но не подтверждает исправность матрицы, подсветки и сенсорного слоя. Наиболее информативна проверка включённого дисплея по всей площади изображения.
Нет. В категории могут быть представлены автомобильные дисплеи разных размеров — от компактных информационных экранов до более крупных центральных дисплеев. Название «маленький экран» является частью каталожного обозначения категории и не ограничивает её только компактными моделями.
Не всегда. Даже при одинаковых размерах могут различаться разъёмы, разрешение, электронный интерфейс и поколение мультимедийной системы. Совместимость необходимо определять по конкретному исполнению детали.
Это зависит от конструкции автомобиля. Простые информационные экраны могут работать без дополнительной настройки, тогда как некоторые мультимедийные дисплеи требуют кодирования, конфигурирования или привязки к соответствующей электронной системе.
