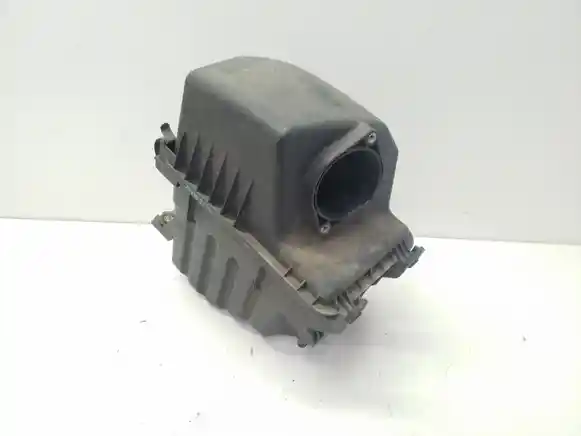

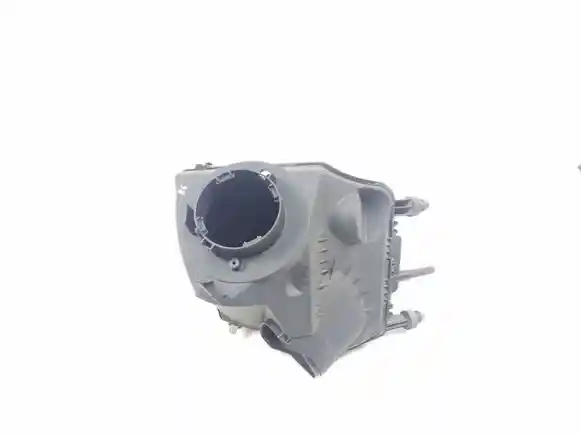

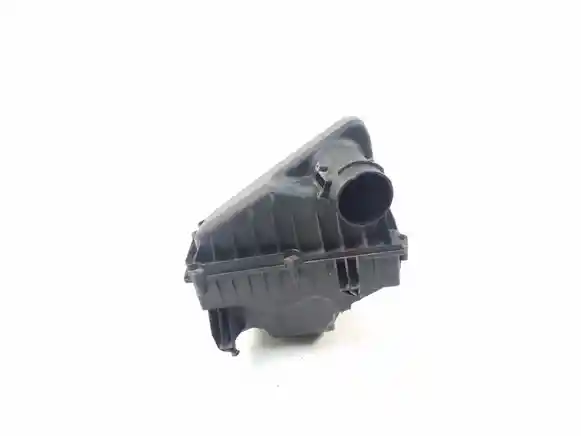

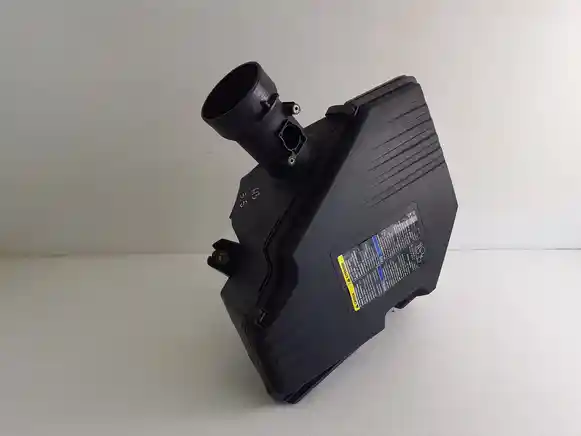

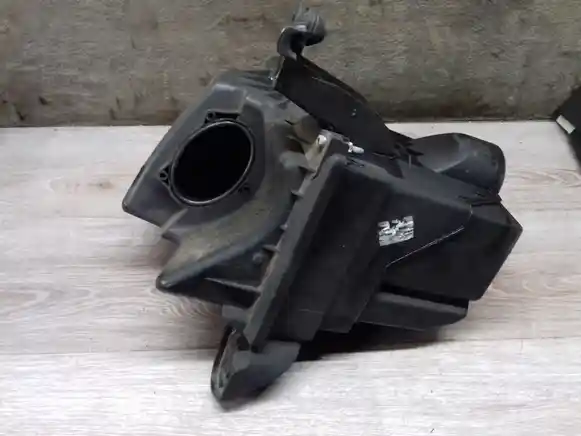

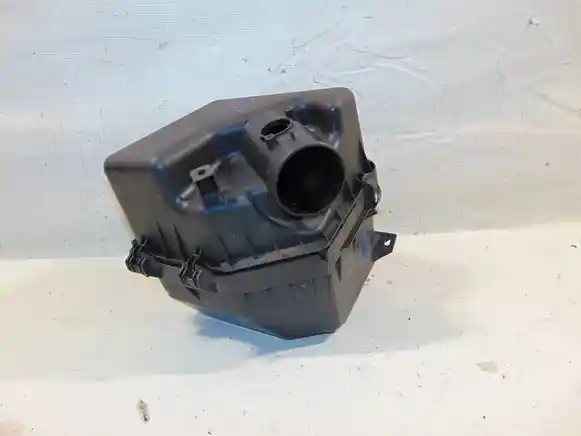

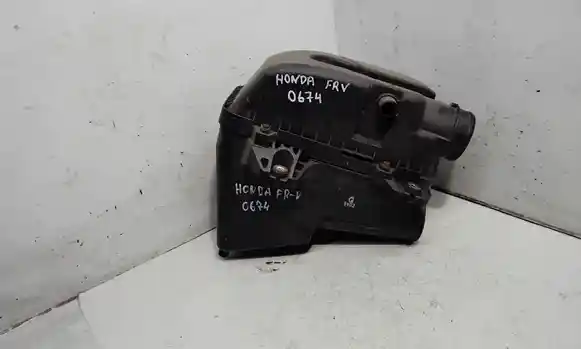

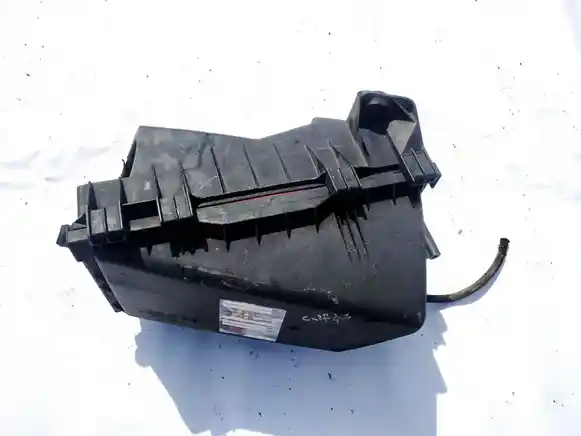

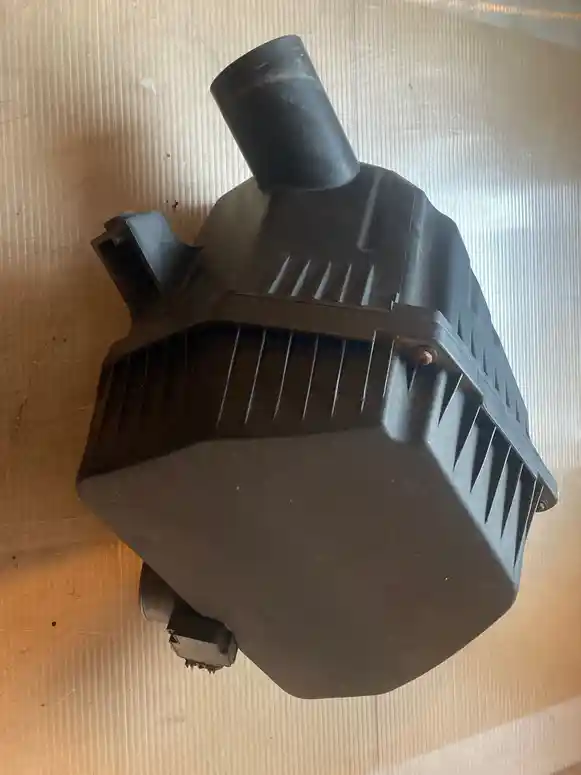

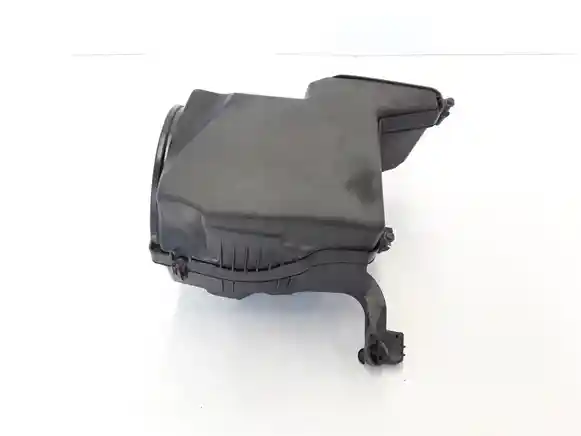

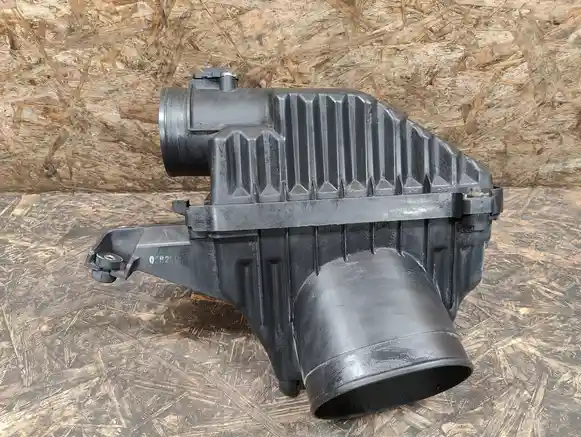

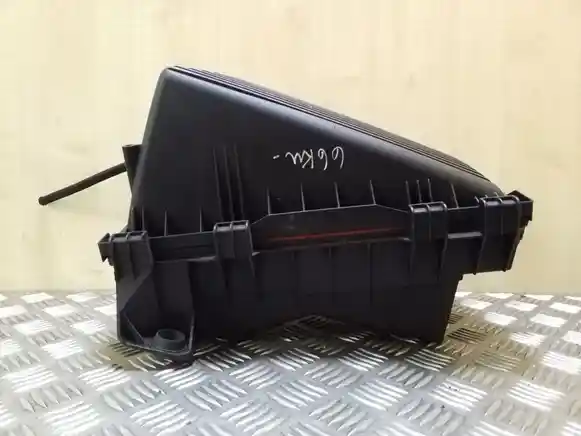

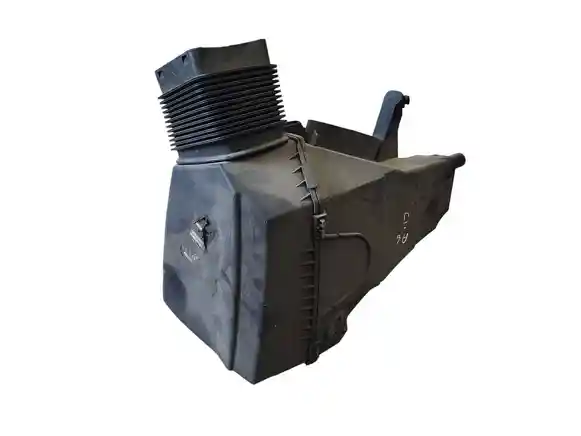

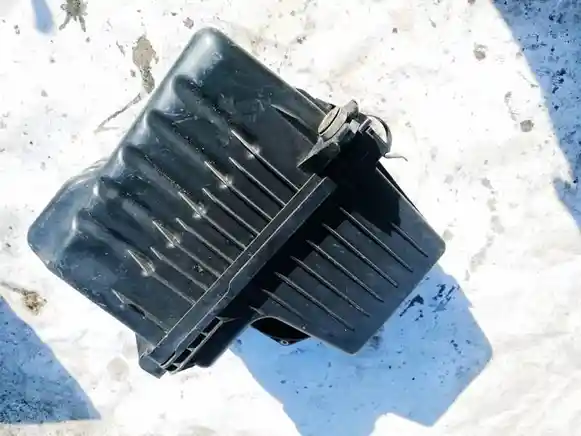

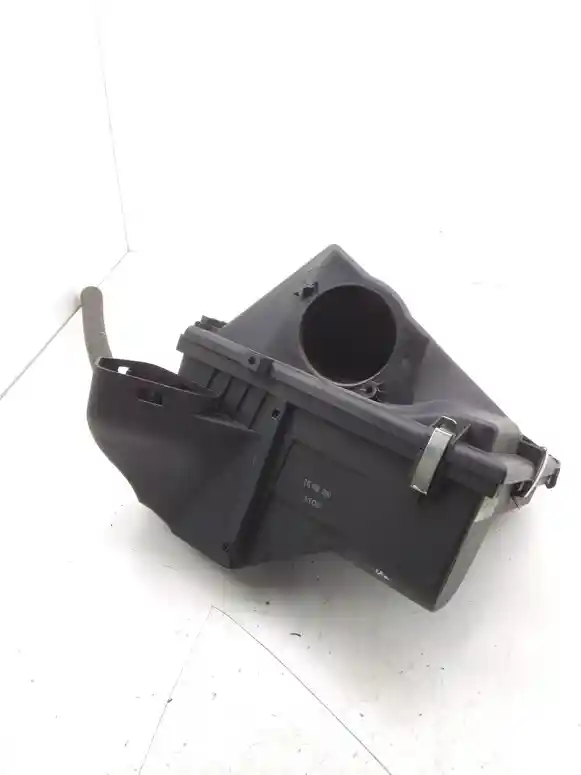

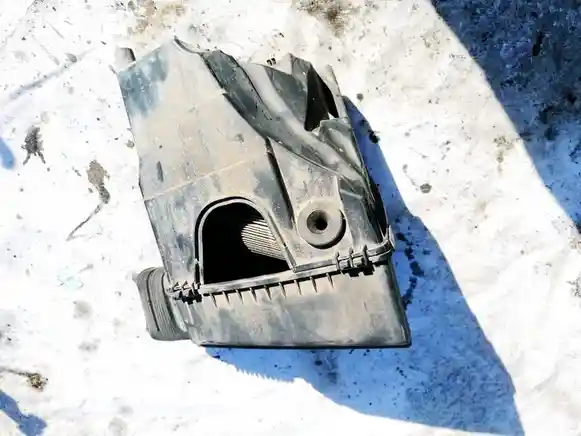

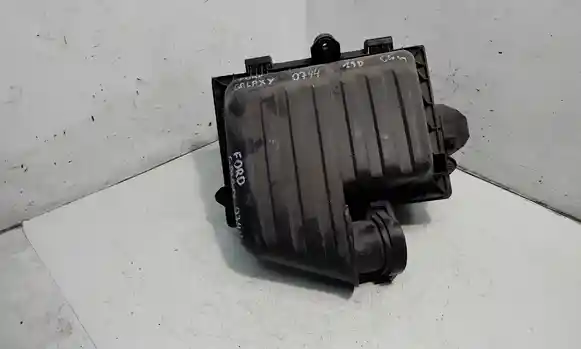

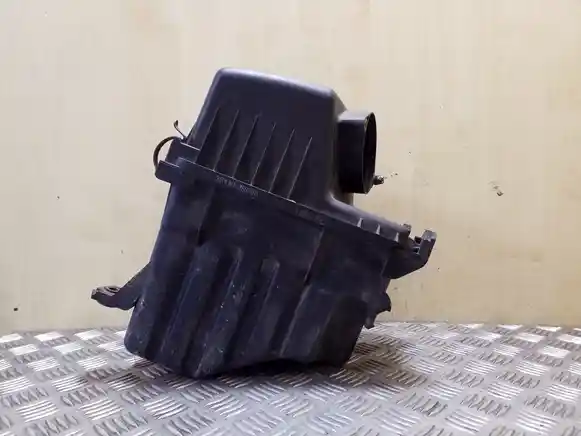

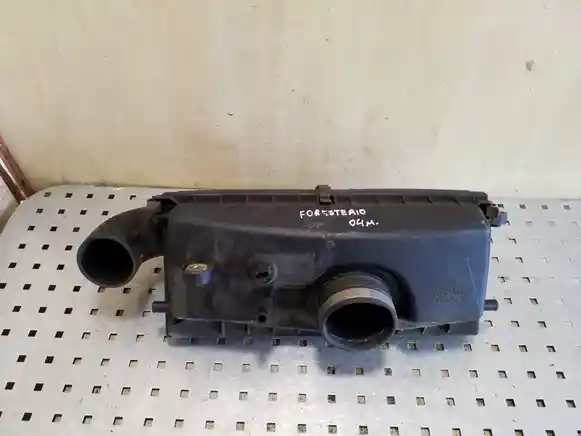

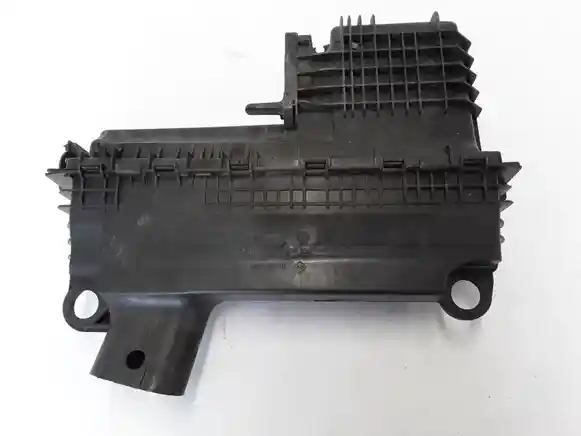

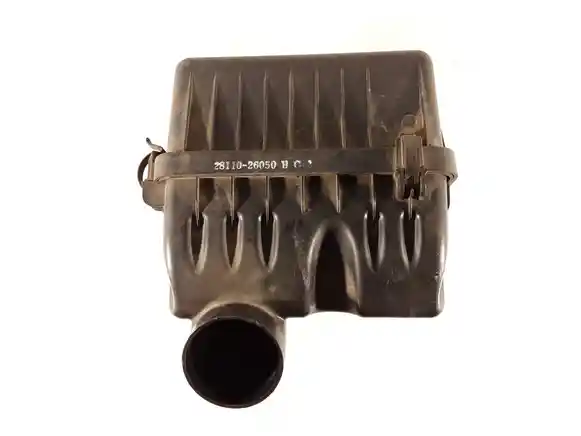

Корпус воздушного фильтра служит для установки и фиксации фильтрующего элемента, обеспечивает герметичное прохождение очищенного воздуха во впускную систему и защищает фильтр от внешних загрязнений.
При подборе важно учитывать тип и модификацию двигателя, форму и размеры корпуса, расположение входного и выходного патрубков, крепежные точки, конструкцию крышки и фиксаторов, а также наличие посадочных мест для датчиков и других элементов впускной системы.

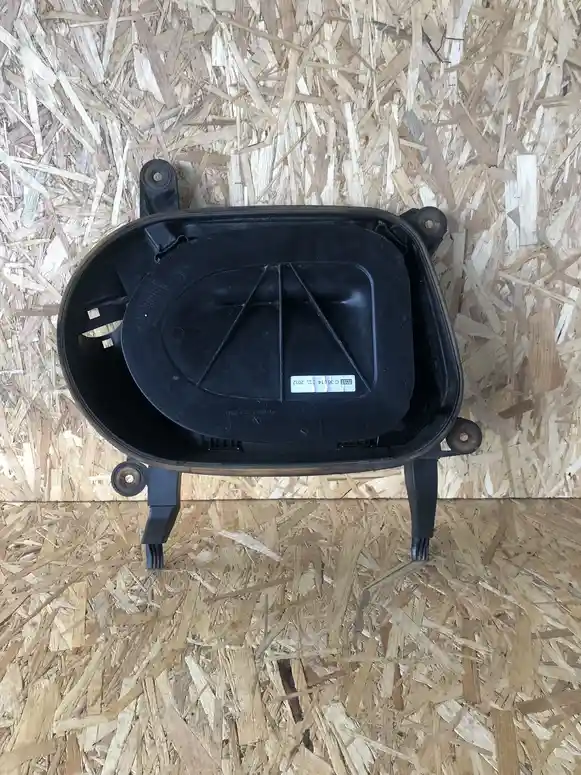

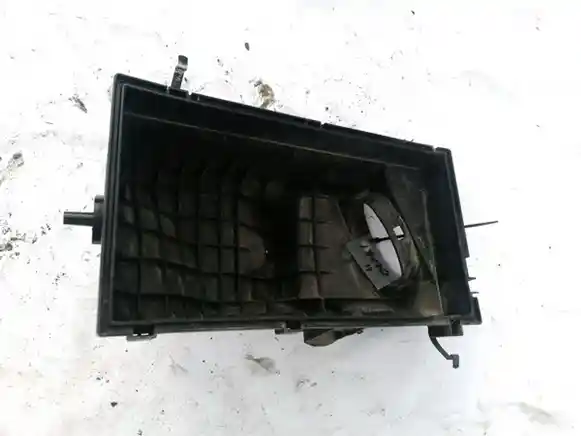

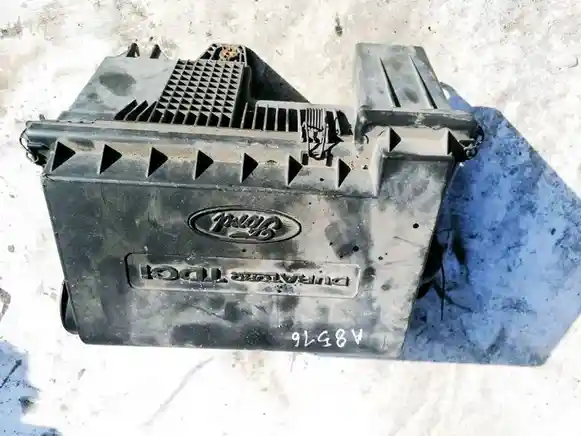

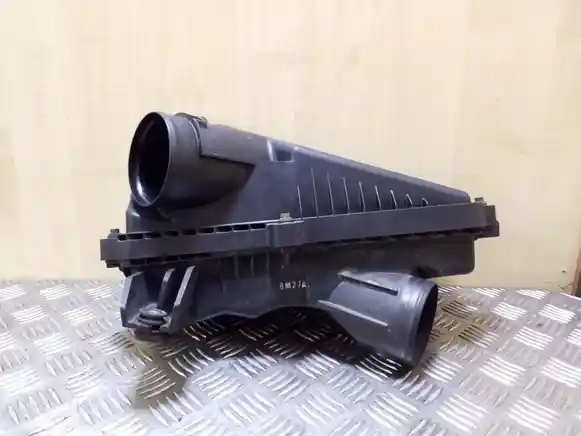

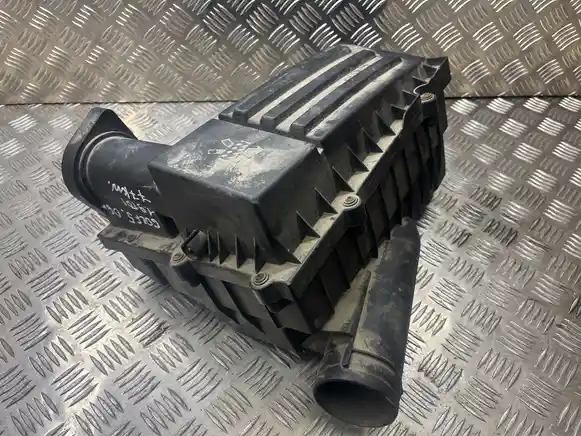

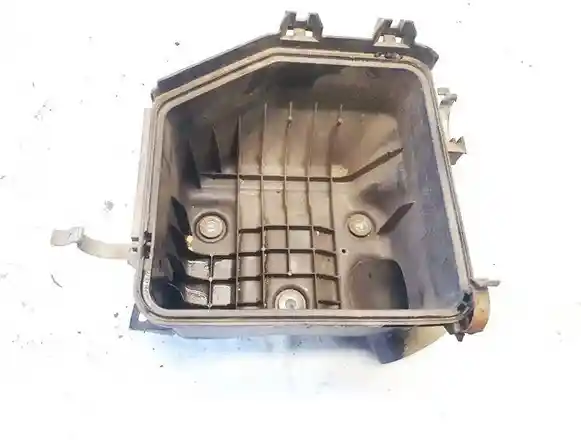

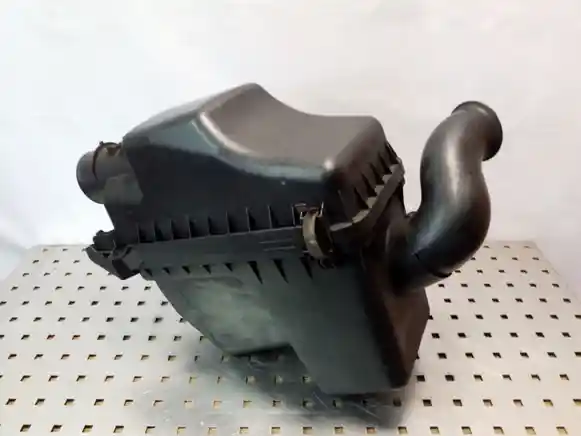

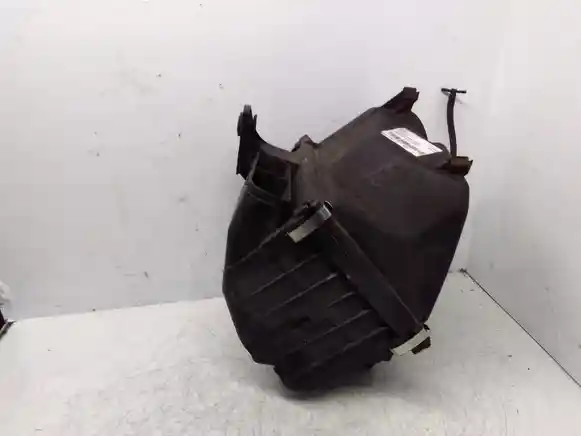

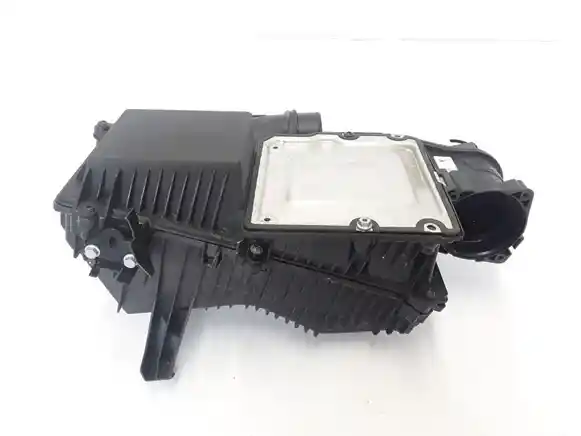

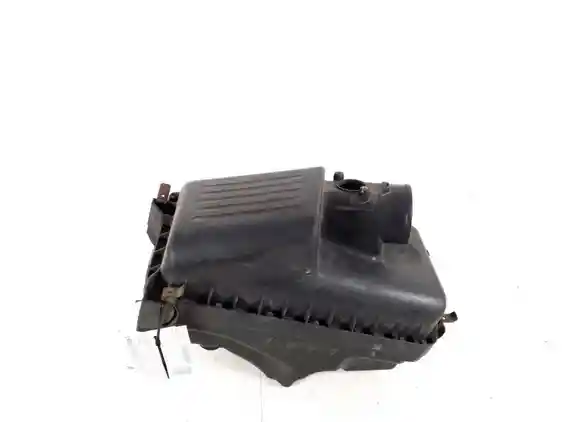

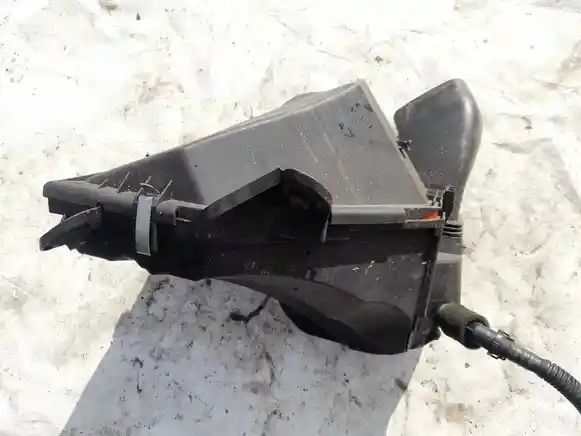

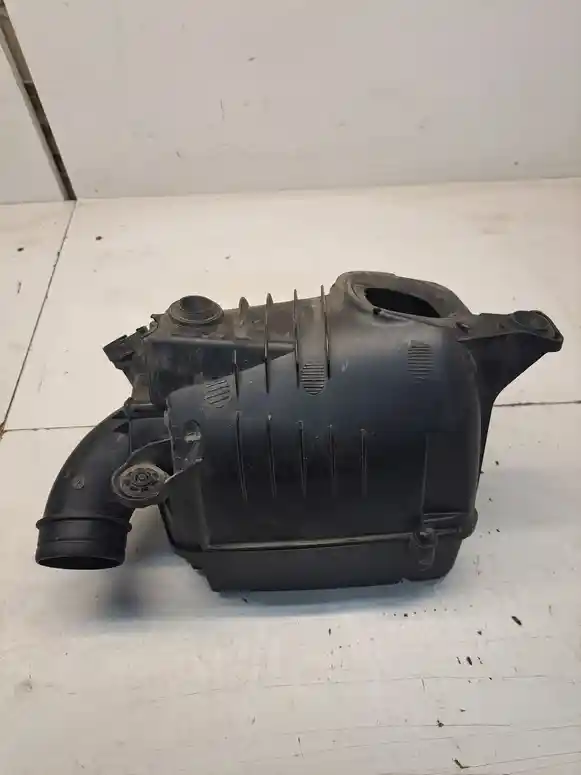

Обычно корпус состоит из нижней части и съёмной крышки, между которыми устанавливается фильтрующий элемент. Конструкция обеспечивает его равномерное прижатие по уплотнительному контуру и предотвращает попадание неочищенного воздуха непосредственно во впуск двигателя.
Большинство современных корпусов изготовлено из автомобильного термостойкого пластика. В зависимости от автомобиля корпус может иметь встроенные направляющие потока, резонансные камеры, водоотвод, крепления для расходомера воздуха и соединения с воздухозаборником.
Корпуса воздушного фильтра могут различаться формой и размерами, расположением патрубков, конструкцией крышки и креплений, диаметром соединений и наличием посадочных мест для датчиков. Внешне похожие корпуса не всегда взаимозаменяемы из-за различий в компоновке впускной системы.

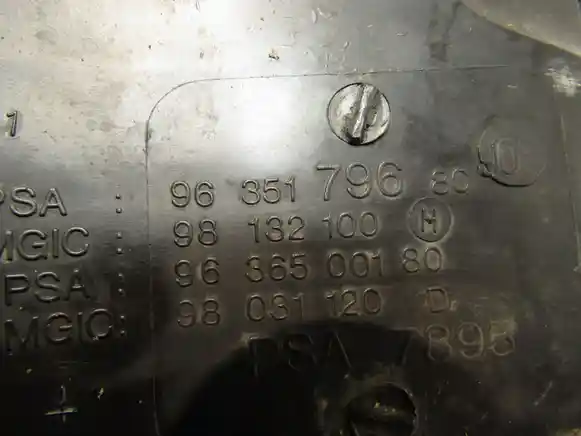

При выборе рекомендуется сверять OEM-коды автозапчастей, форму и размеры корпуса, расположение и диаметр патрубков, крепежные точки, конструкцию крышки и фиксаторов, а также места установки датчиков и других компонентов.
Воздух поступает через воздухозаборник в неочищенную часть корпуса, проходит через установленный фильтрующий элемент и попадает в очищенную полость. Далее поток направляется через выходной патрубок к расходомеру, дроссельному узлу или турбокомпрессору в зависимости от конструкции двигателя.
Корпус одновременно фиксирует фильтр и изолирует очищенную часть тракта от окружающей среды. Поэтому трещины, неправильно закрытая крышка или повреждённые защёлки способны нарушить нормальный путь воздушного потока.
Осмотрите нижнюю часть и крышку на трещины, сколы и деформацию. Особое внимание уделите углам корпуса, местам крепления, защёлкам и резьбовым точкам: повреждение этих участков может мешать правильной фиксации детали или закрытию крышки.
Проверьте целостность входного и выходного патрубков, посадочных мест датчиков и направляющих фильтрующего элемента. Кромки, между которыми зажимается фильтр, не должны иметь серьёзных повреждений или участков, препятствующих равномерному прижатию.
Повреждение корпуса может сопровождаться посторонним шумом или изменением звука впуска, неправильной фиксацией воздушного фильтра и попаданием пыли в очищенную часть воздушного тракта. При повреждении выходного соединения возможна негерметичность впуска.
Если нарушение находится после датчика расхода воздуха, на некоторых системах это способно влиять на расчёт воздушного потока и работу двигателя. Однако нестабильные обороты или потеря мощности требуют проверки всего впускного тракта, а не только корпуса фильтра.
1. Осмотрите корпус снаружи. Проверьте его по всему периметру, включая нижнюю часть, которую не всегда хорошо видно непосредственно в моторном отсеке.
2. Проверьте закрытие крышки. Все штатные фиксаторы должны удерживать её равномерно, без заметного перекоса или зазора.
3. Осмотрите посадку фильтра. Фильтрующий элемент должен соответствовать корпусу и правильно располагаться в предусмотренных направляющих без смятия уплотнения.
4. Проверьте очищенную сторону. Наличие пыли или песка после фильтра может указывать на негерметичность корпуса, неправильную установку элемента или повреждение самого фильтра.
5. Осмотрите соседние соединения. Проверьте воздухозаборник и патрубок после корпуса, чтобы отделить повреждение самого корпуса от трещины в другой части впускного тракта.
Важно: перед осмотром внутренних частей остановите двигатель. Не допускайте попадания крепежа, инструментов и других посторонних предметов в очищенную часть впуска.
Замена требуется при трещинах, разрушенных патрубках, деформации посадочного контура или повреждении креплений, из-за которого невозможно правильно установить корпус. Существенным основанием для замены также является невозможность герметично зафиксировать крышку и воздушный фильтр.
Повреждение отдельной съёмной крышки, фиксатора или втулки не всегда требует замены всего корпуса, если соответствующий элемент предусмотрен как отдельная деталь и может быть надёжно восстановлен штатным способом.
В продаже корпус может быть представлен нижней частью отдельно либо в сборе с крышкой. Защёлки, крепёжные втулки, воздухозаборник, резонатор, расходомер, патрубки и воздушный фильтр входят только при их фактическом наличии на конкретной позиции.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните форму корпуса и крышки, положение выходного патрубка и конфигурацию креплений к автомобилю. Уточните, совпадает ли посадочное место с используемым воздушным фильтром.

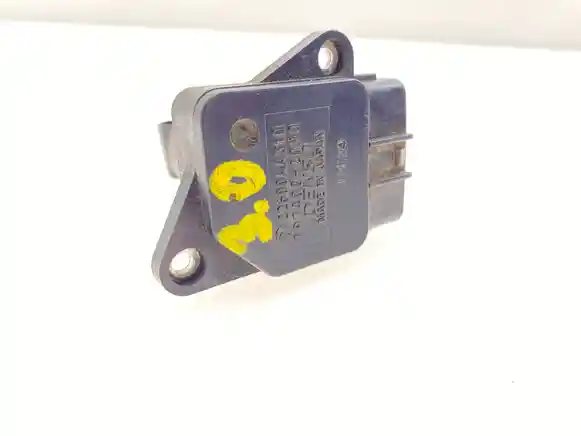

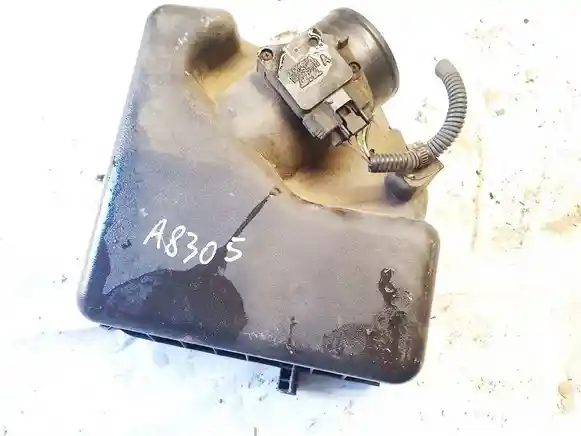

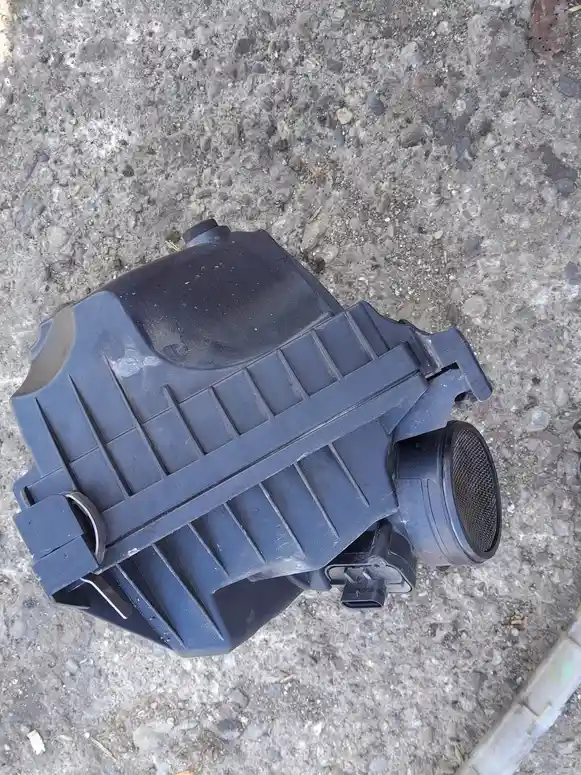

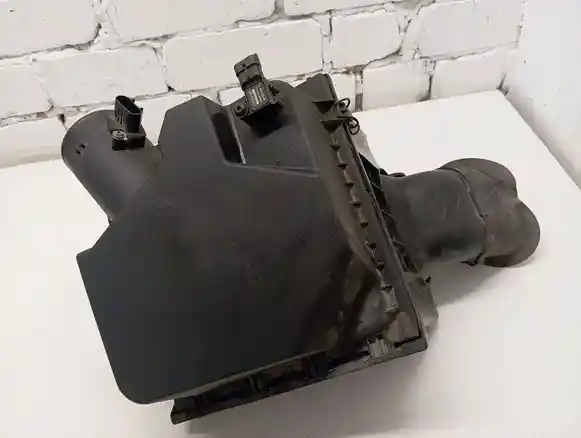

Если к корпусу непосредственно устанавливается расходомер или другой датчик, отдельно сопоставьте соответствующее посадочное соединение. Также учитывайте количество и расположение дополнительных воздуховодов и резонансных камер.
Различия особенно важны при разных вариантах двигателя: положение турбокомпрессора, дросселя или расходомера влияет на направление выходного патрубка и компоновку всей системы подачи воздуха.
Закажите подходящий корпус воздушного фильтра на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Корпус работает совместно с воздушным фильтром, воздухозаборником, впускными патрубками и датчиками воздушного тракта. Если внутри очищенной части обнаружена пыль, необходимо проверить не только корпус, но и сам фильтрующий элемент, его посадку и все соединения до двигателя.
Дополнительные полости и ответвления, которые внешне могут выглядеть как пустые пластиковые камеры, нередко являются рассчитанной частью впускного тракта. Они используются для изменения акустических характеристик воздушного потока и уменьшения нежелательного шума впуска.
Размер и расположение таких камер выбираются производителем под конкретную конфигурацию двигателя и воздушного тракта. Поэтому отсутствие прямого прохода воздуха через отдельную полость не означает, что эта часть корпуса лишняя.
Замена штатного корпуса конструктивно другим вариантом может изменить не только его расположение под капотом, но и акустические характеристики впуска. Для обычного ремонта предпочтительно сохранять предусмотренную заводом конфигурацию.
Остаточное состояние пластикового корпуса зависит от температурных циклов, вибраций и механической нагрузки на крепления. С возрастом пластик может становиться более хрупким, особенно возле защёлок, тонких штуцеров и мест крепления к кузову.
Следы пайки пластика, клея или нестандартного крепежа указывают на предыдущий ремонт и требуют оценки его качества. Также полезно проверить резиновые опоры и втулки, если они сохранились на детали, поскольку их износ может приводить к вибрации корпуса.
Важно: перед установкой очистите внутренние полости от пыли и посторонних предметов. Особое внимание уделите очищенной стороне корпуса — загрязнения из неё после запуска двигателя могут попасть непосредственно во впуск.
Не обязательно. Фильтрующий элемент является отдельным расходным материалом, поэтому его наличие зависит от комплектации конкретного товара. Перед заказом следует ориентироваться на описание и фотографии позиции.
Это зависит от расположения повреждения, однако трещина может нарушить герметичность и правильную фильтрацию воздуха. Если повреждение позволяет воздуху обходить фильтрующий элемент, корпус необходимо заменить или надёжно восстановить предусмотренным способом.
Для одной модели автомобиля могут существовать несколько вариантов воздушного короба. Если размеры или форма фильтра отличаются, необходимо проверить соответствие фильтрующего элемента конкретному исполнению корпуса и двигателя.
