Выпускной коллектор — деталь выхлопной системы двигателя, которая собирает отработавшие газы из выпускных каналов головки блока цилиндров и направляет их в общий выпускной тракт. От его конструкции зависит правильное отведение газов, герметичность соединений и работа расположенных далее компонентов системы выпуска.

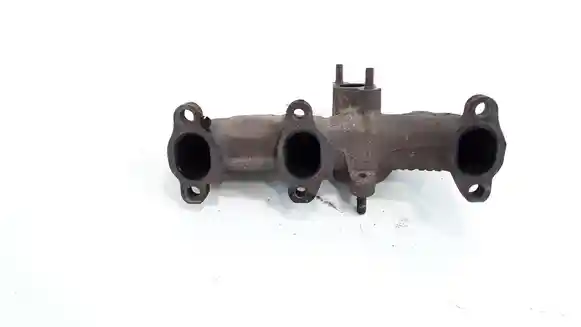

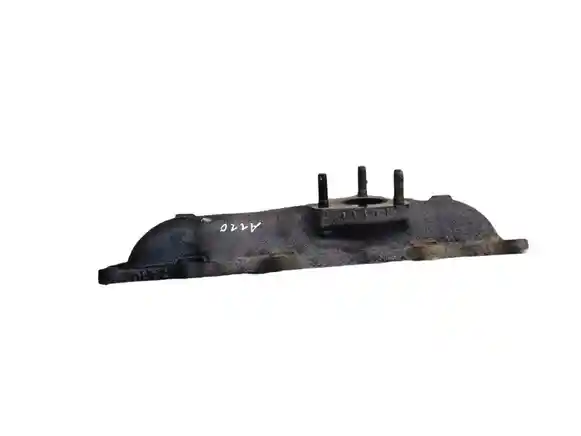

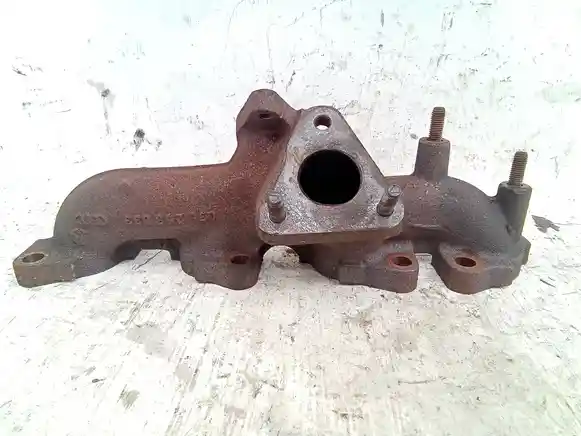

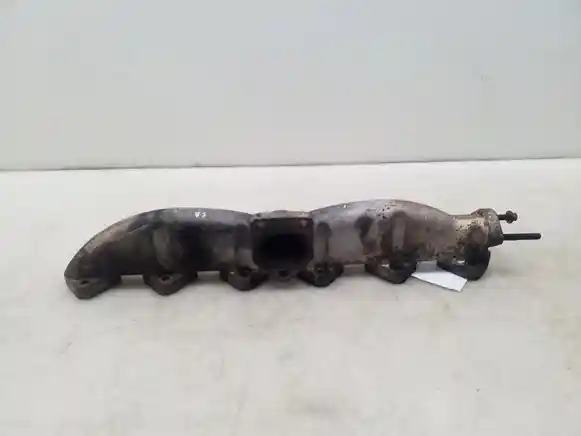

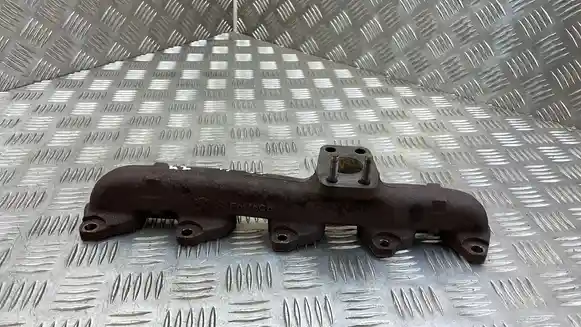

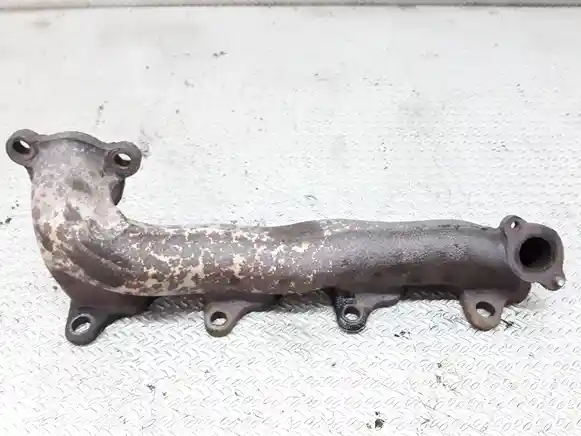

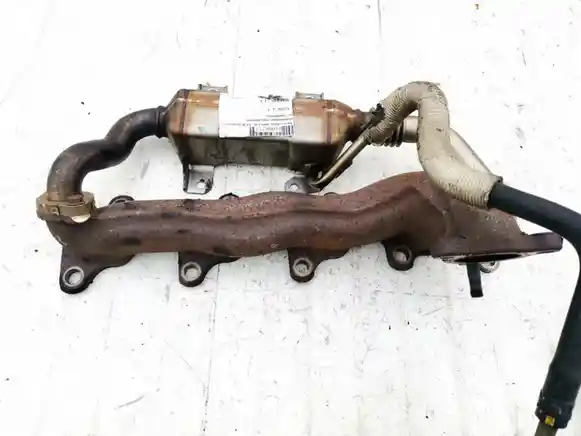

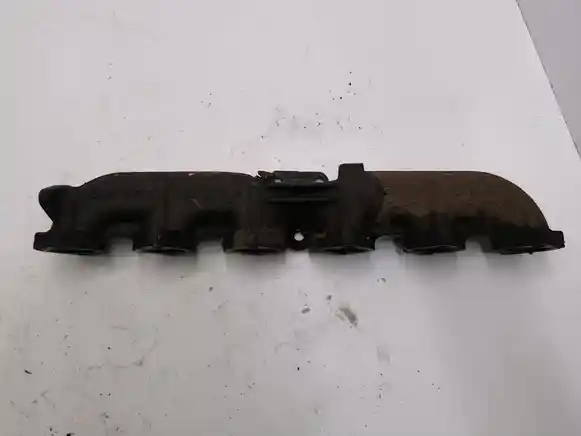

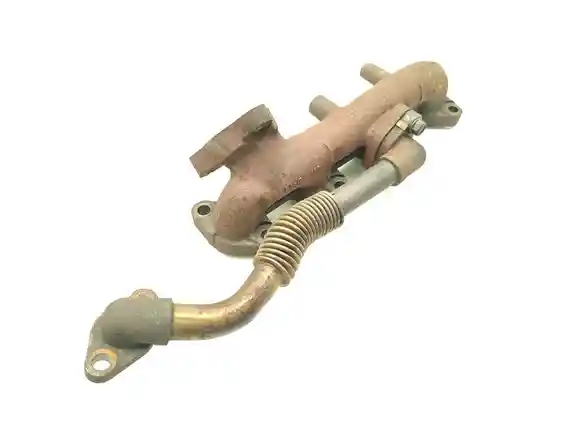

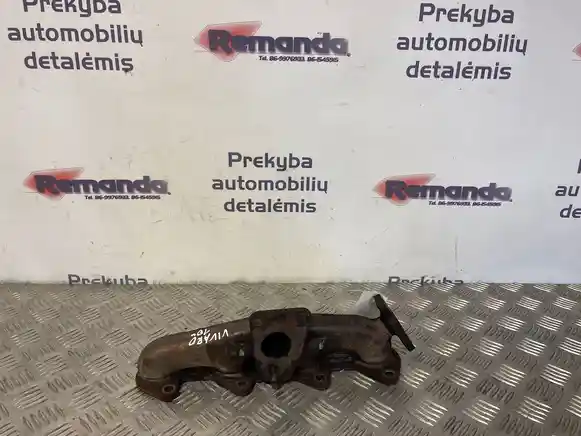

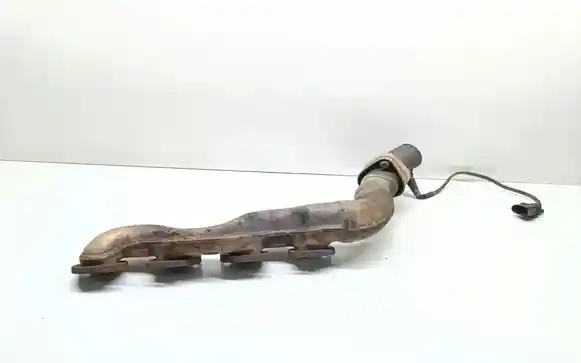

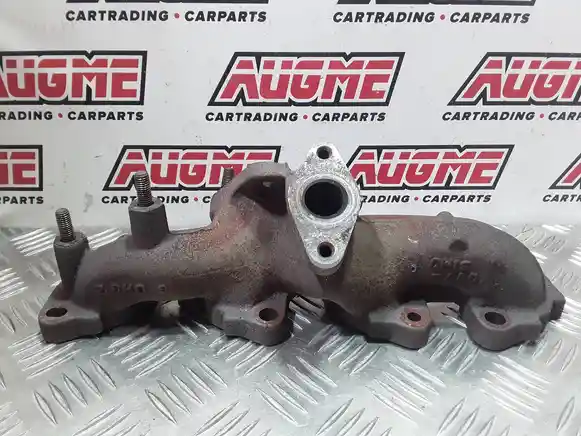

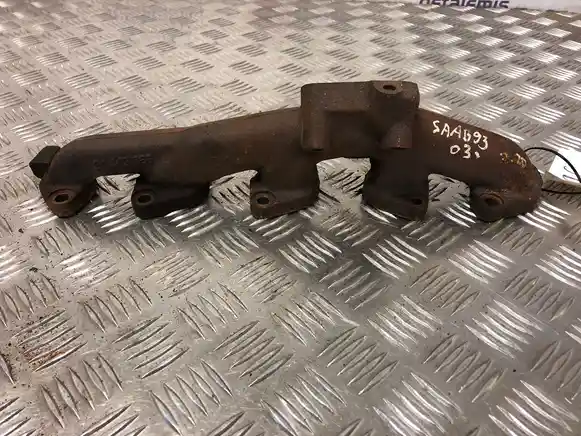

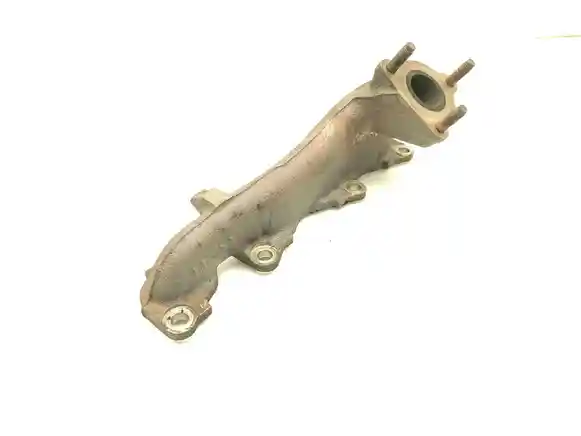

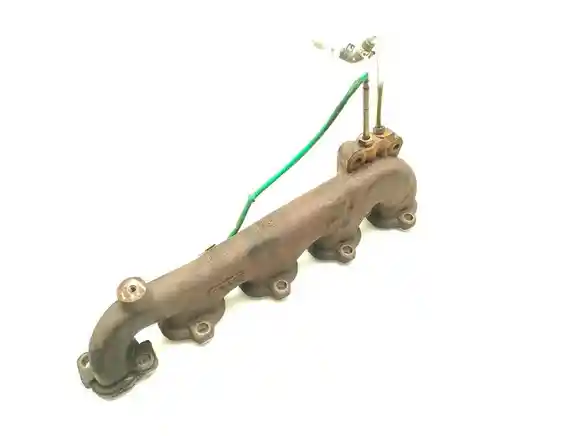

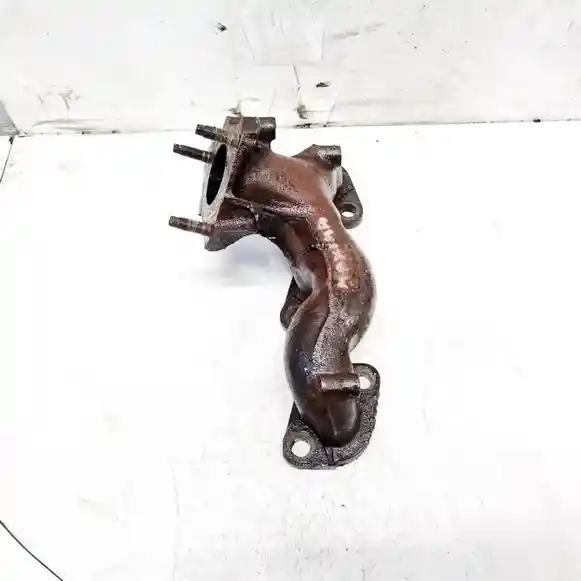

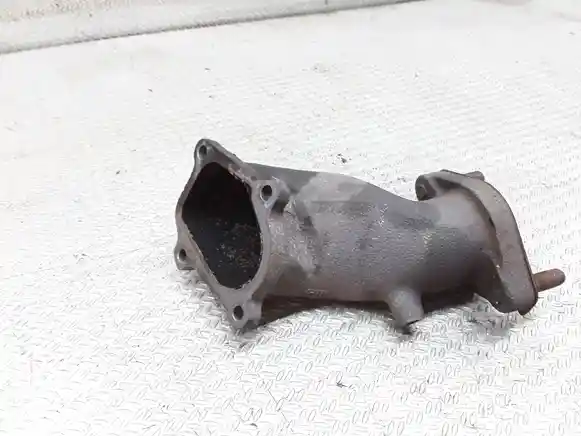

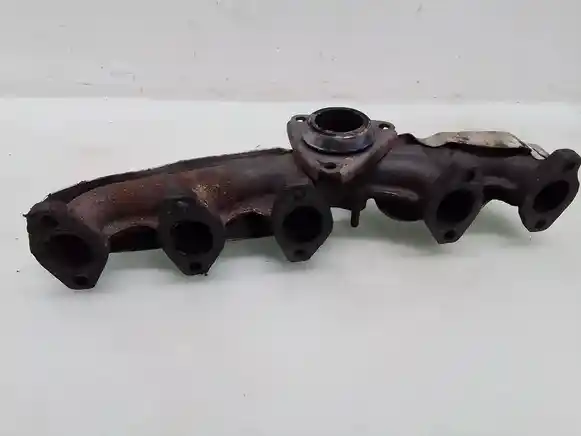

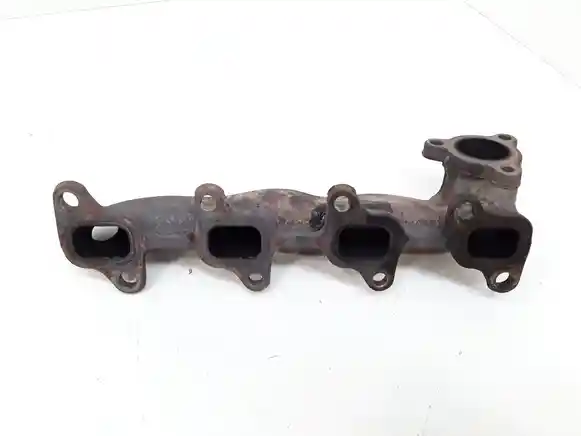

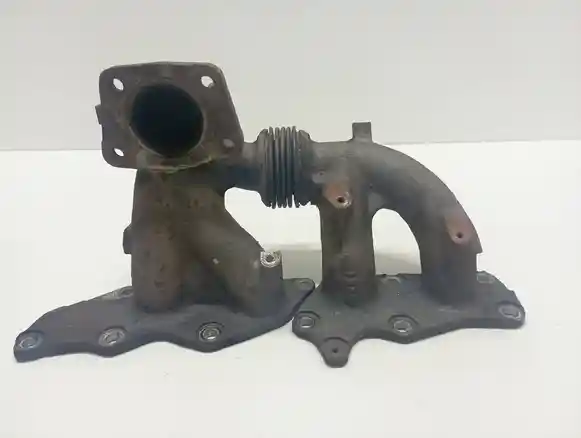

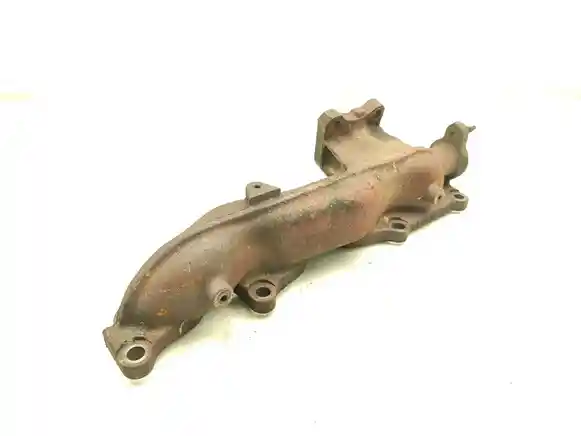

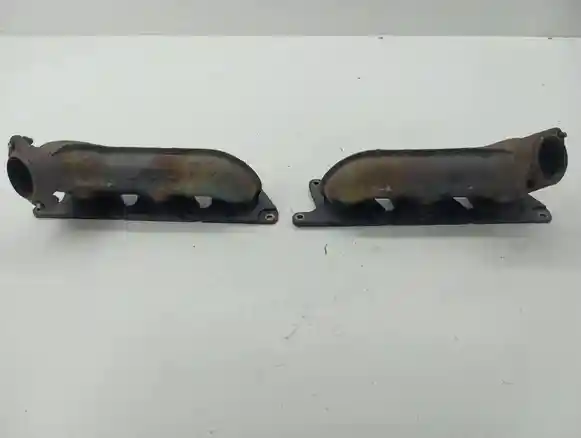

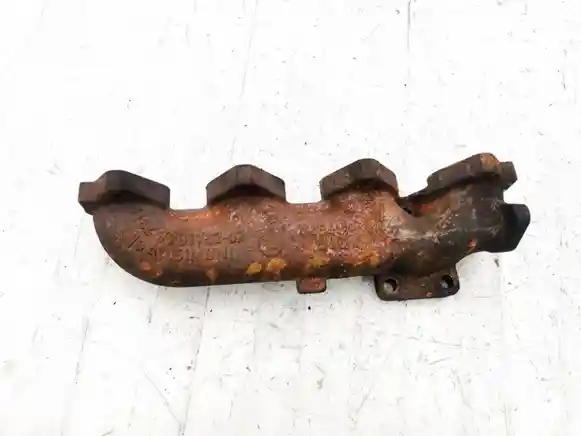

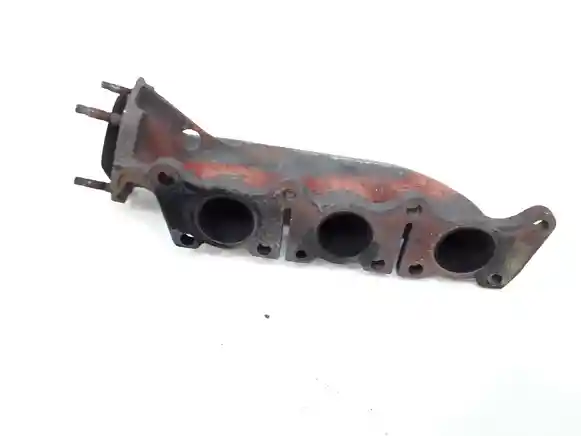

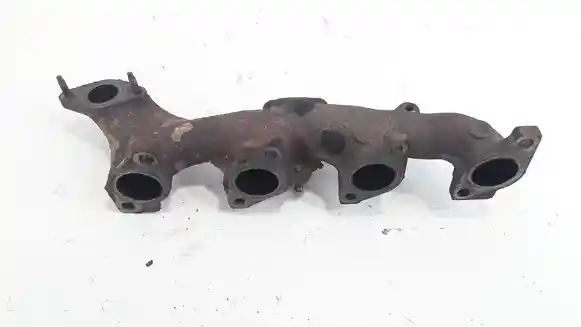

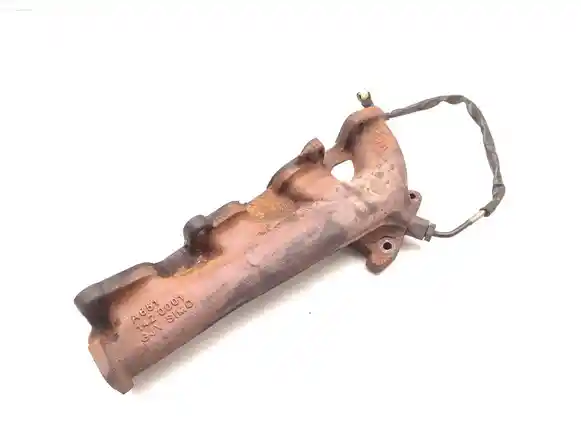

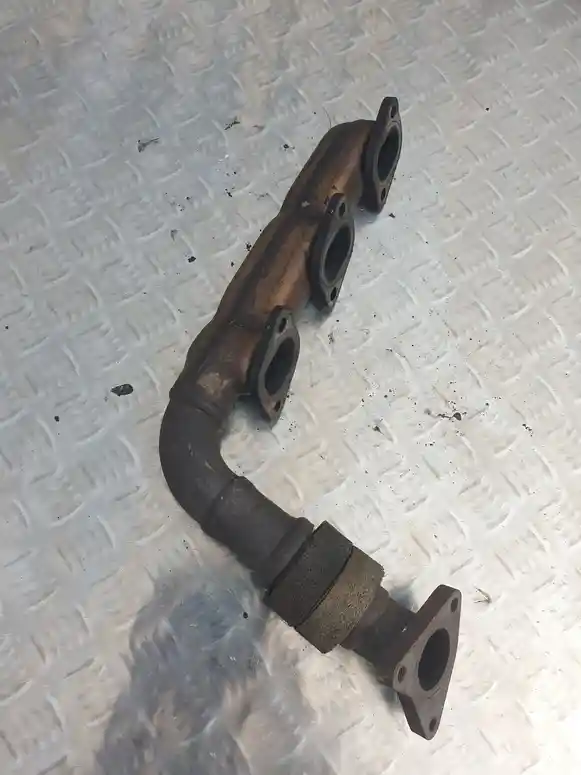

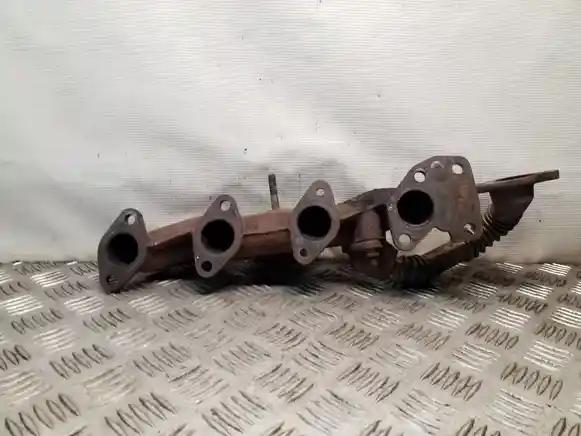

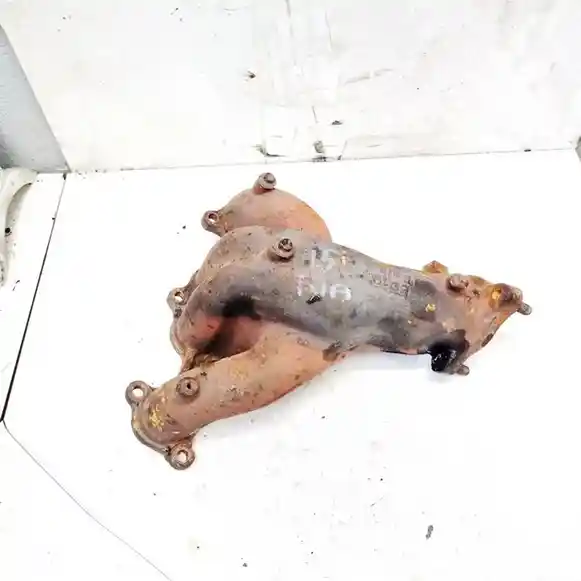

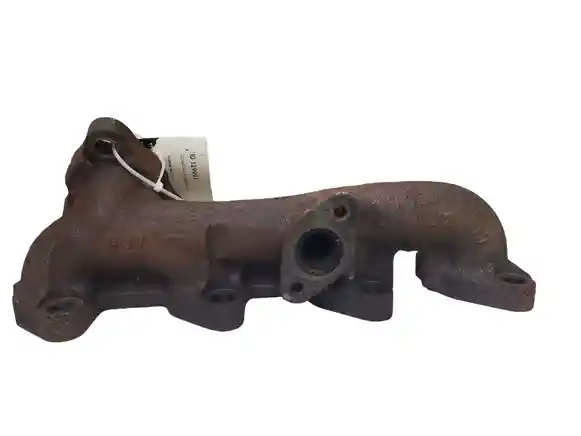

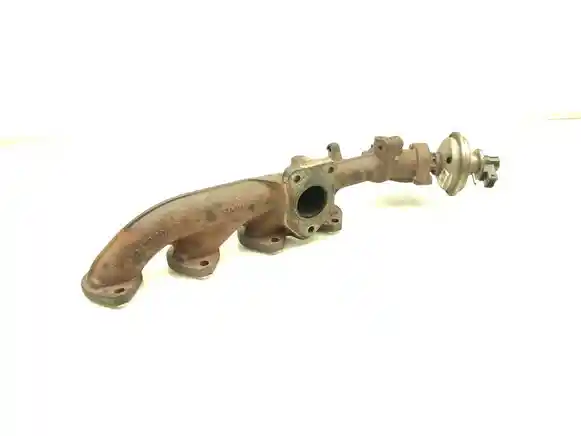

В категории представлены оригинальные выпускные коллекторы б/у для бензиновых и дизельных двигателей. Это могут быть чугунные литые детали, стальные трубчатые коллекторы и исполнения с дополнительными креплениями или патрубками. Категория охватывает именно выпускные коллекторы, а не впускные коллекторы, глушители или отдельные трубы выхлопной системы.

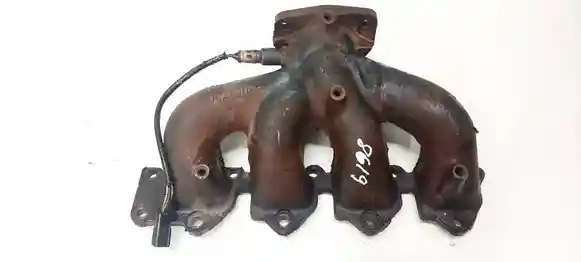

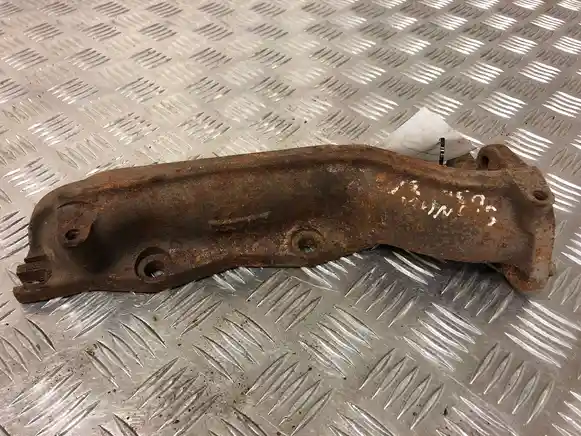

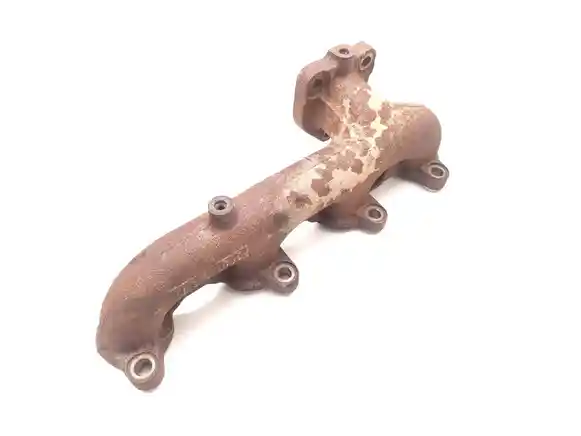

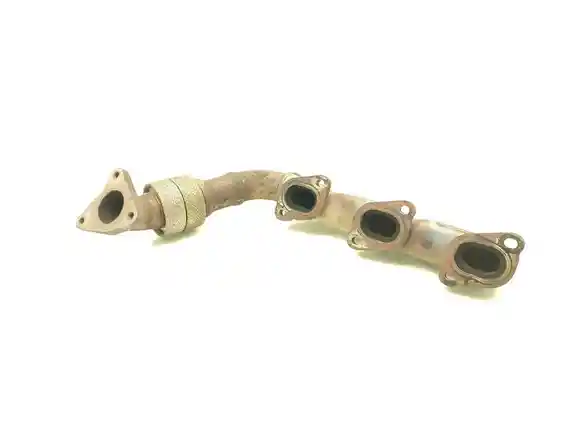

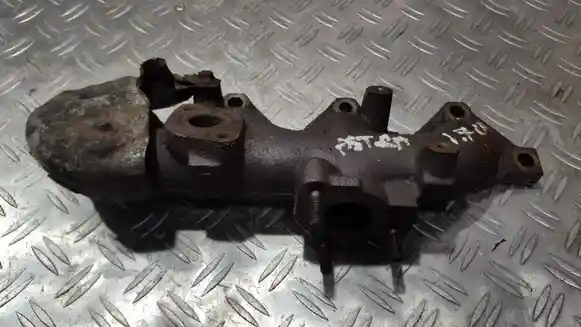

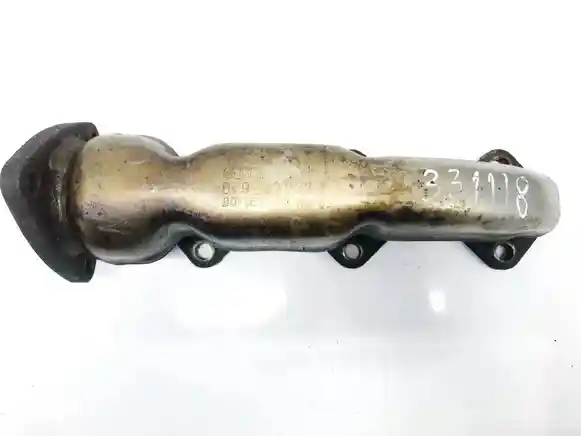

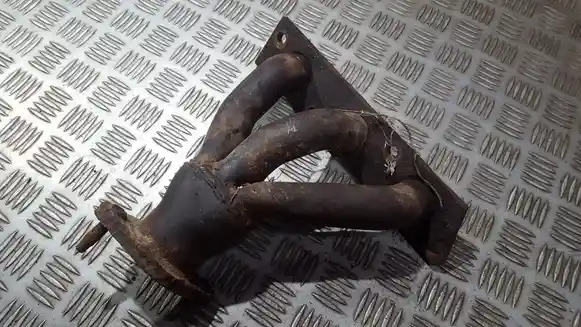

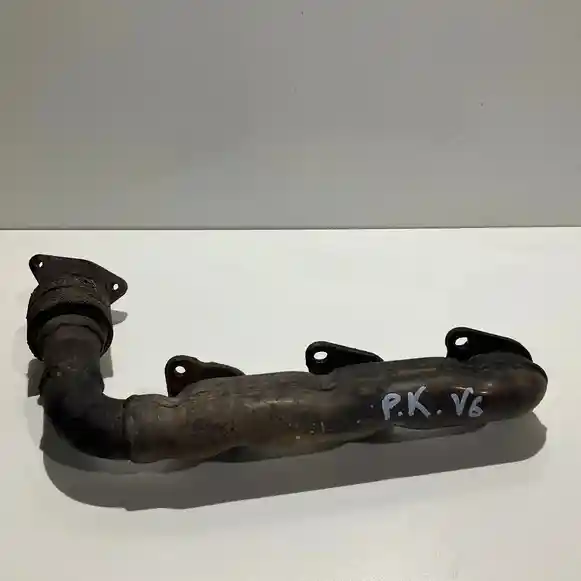

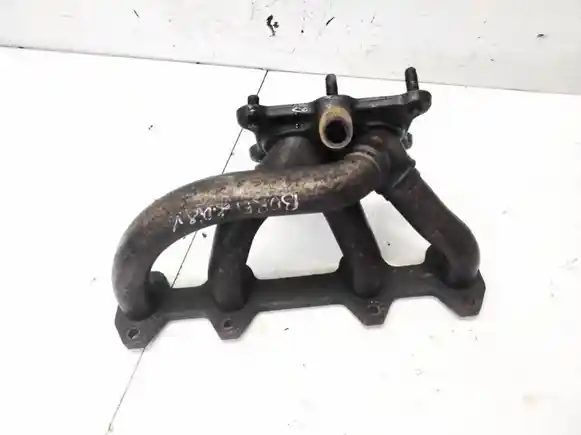

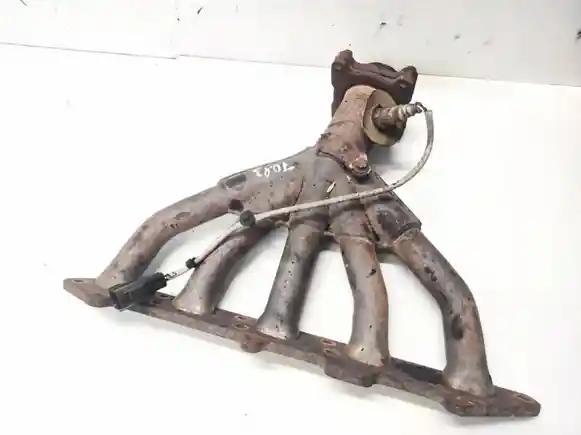

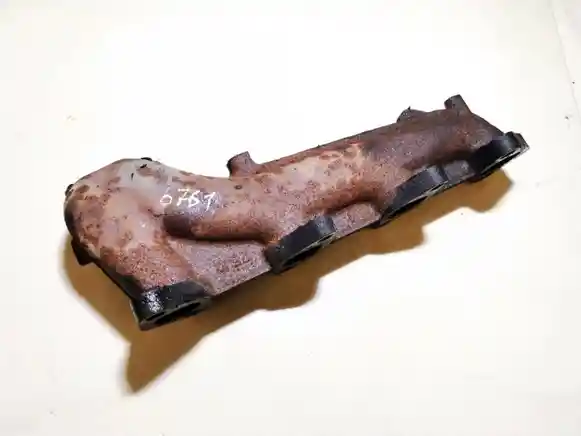

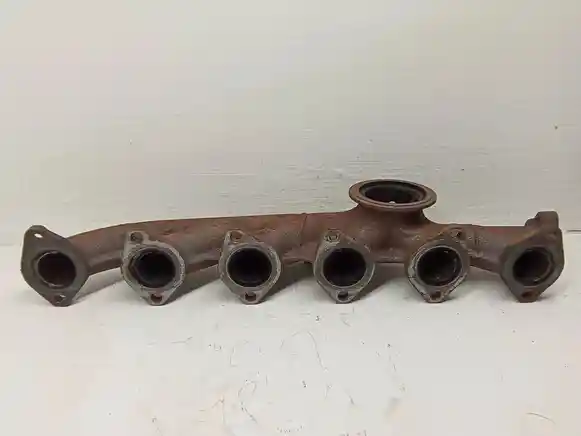

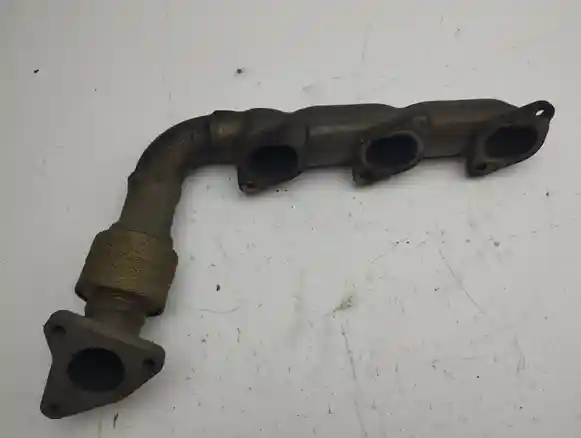

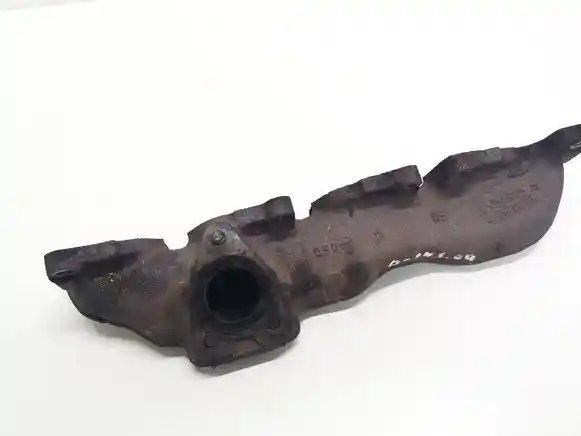

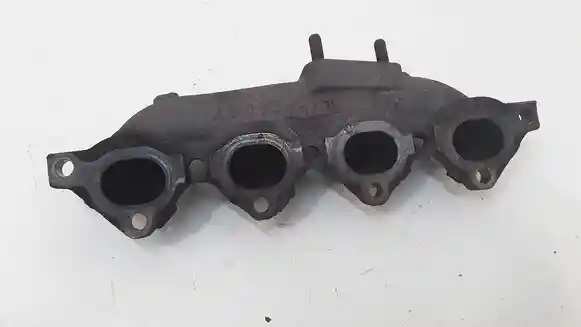

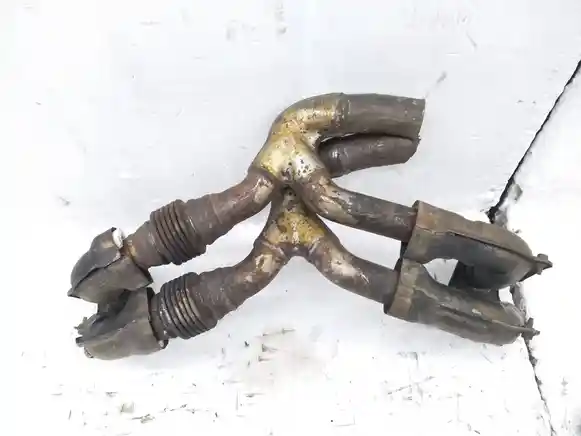

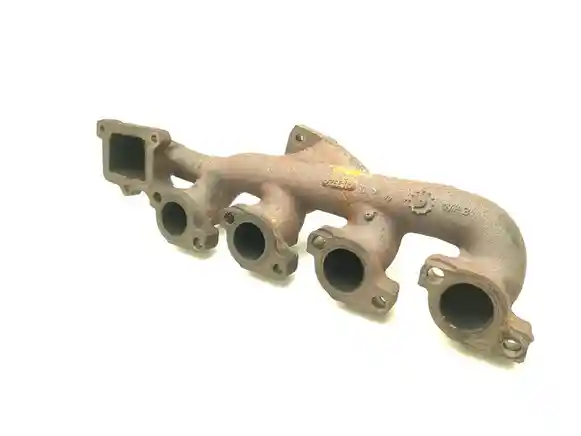

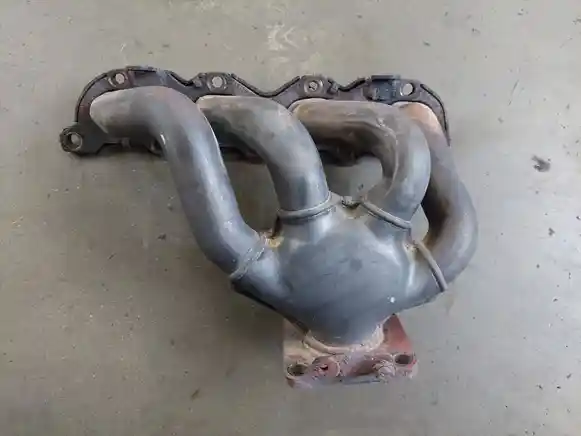

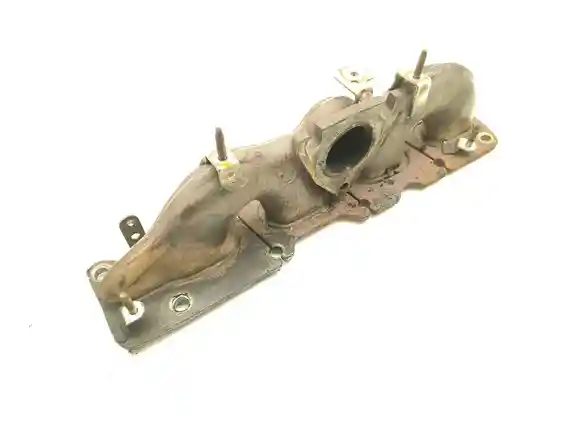

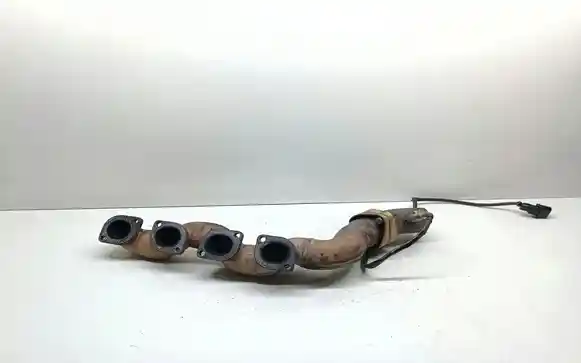

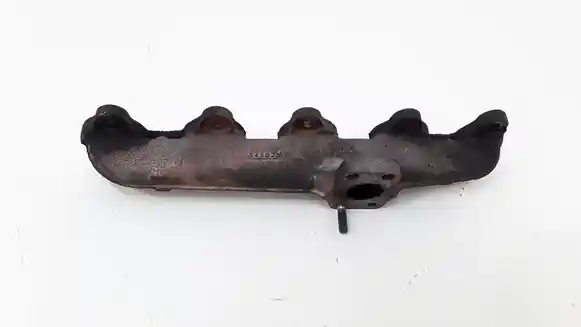

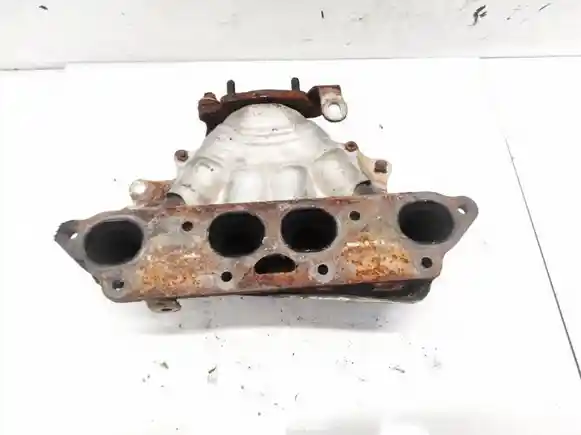

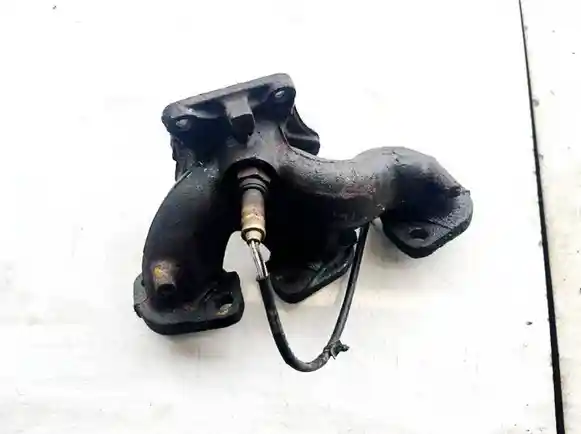

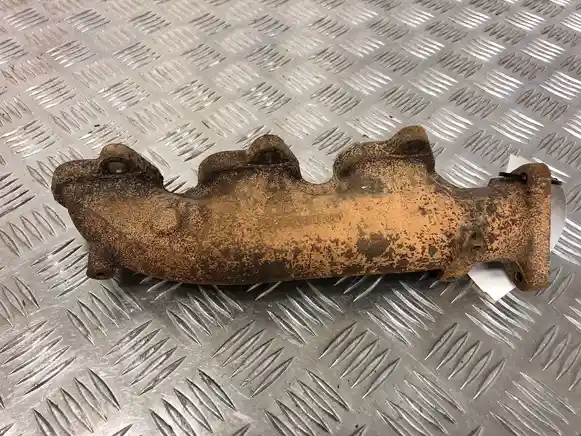

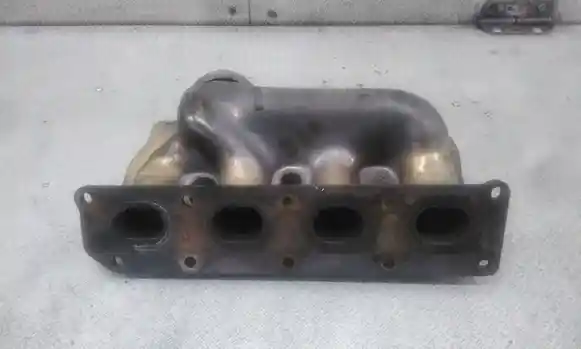

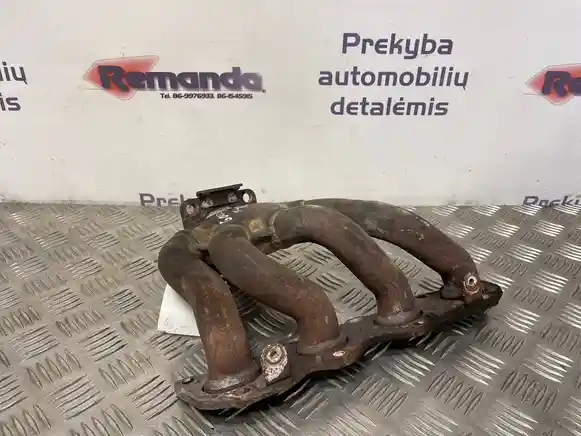

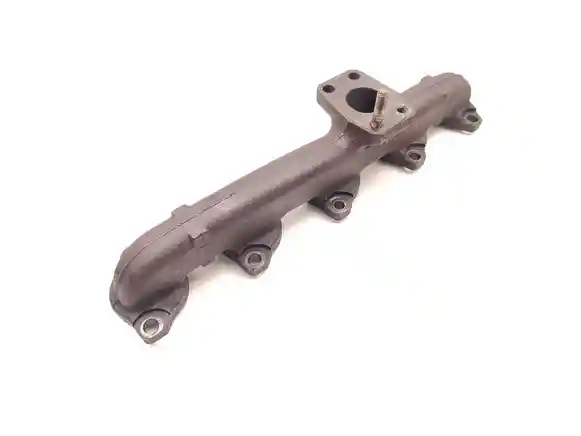

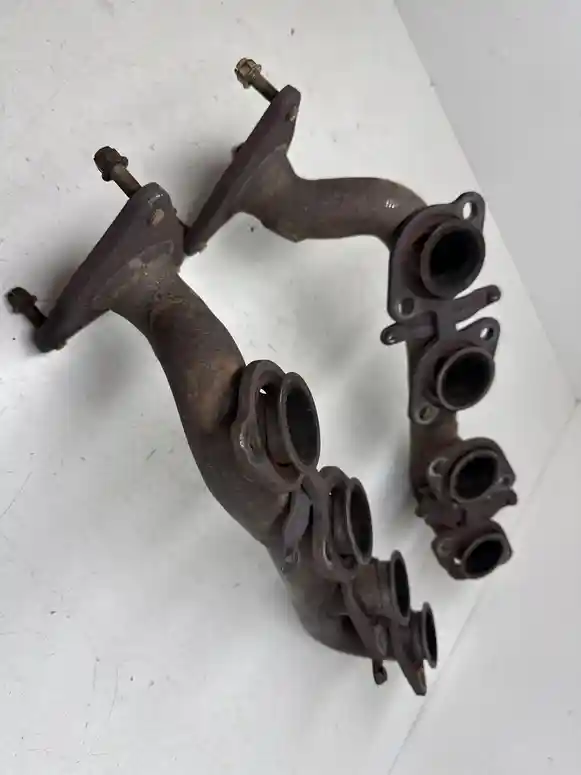

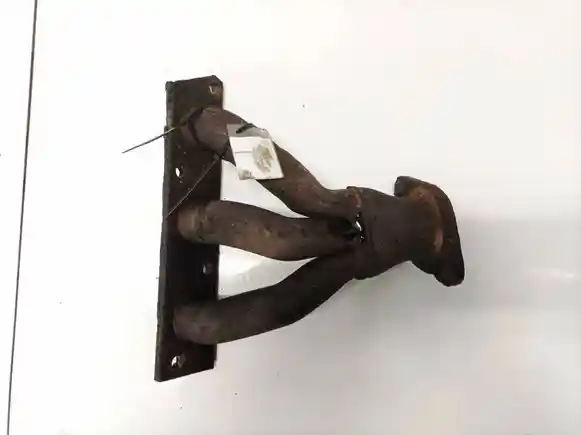

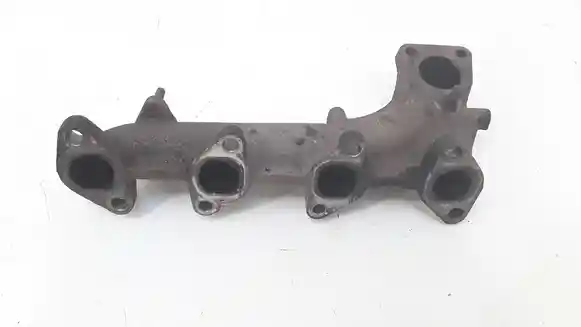

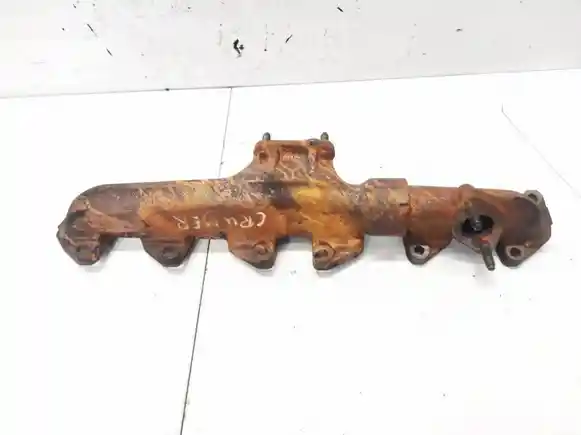

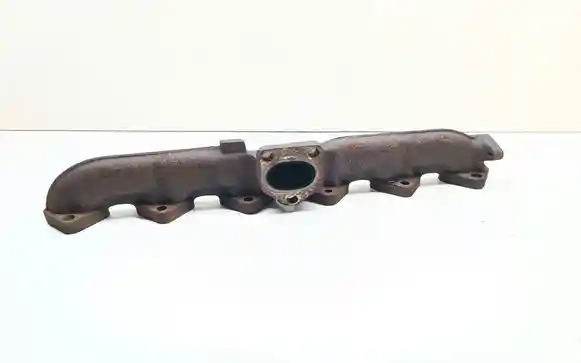

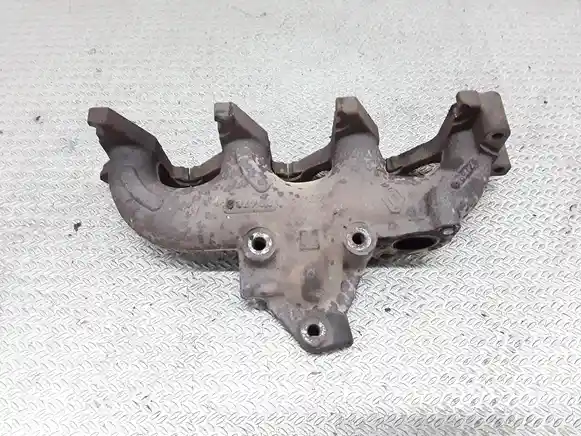

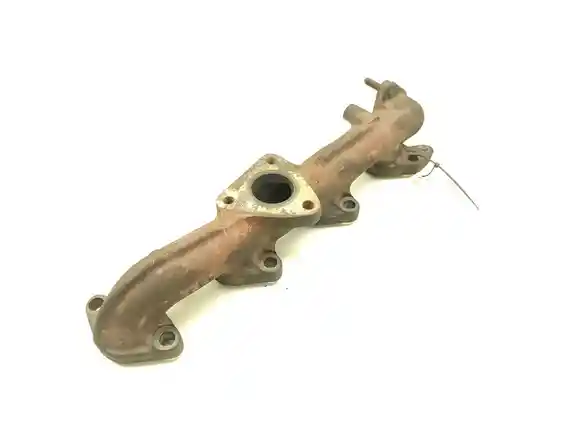

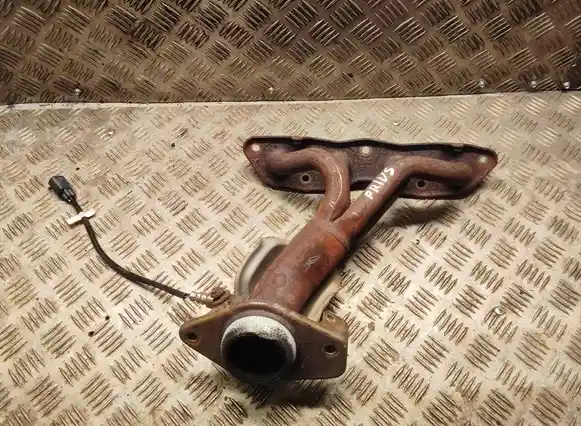

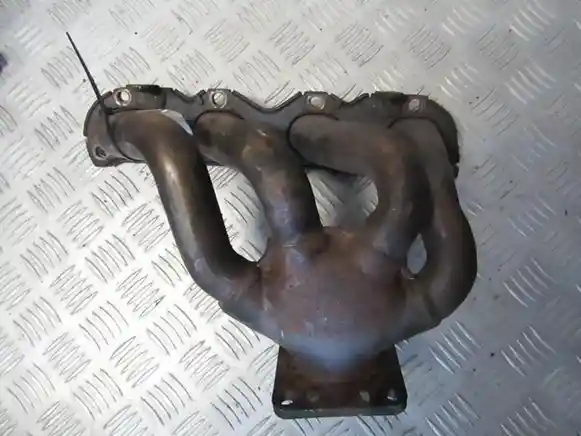

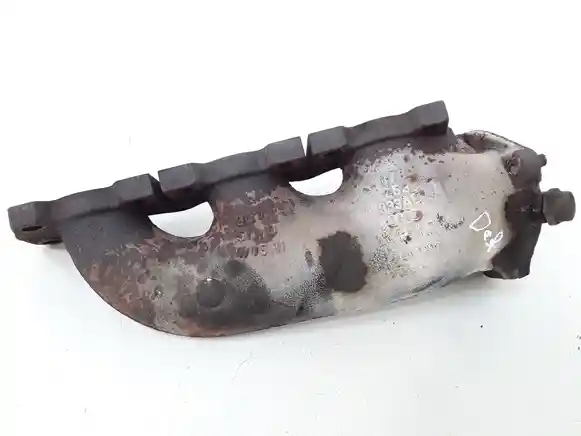

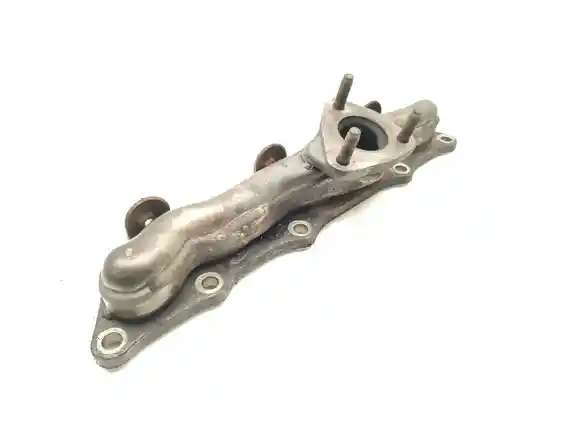

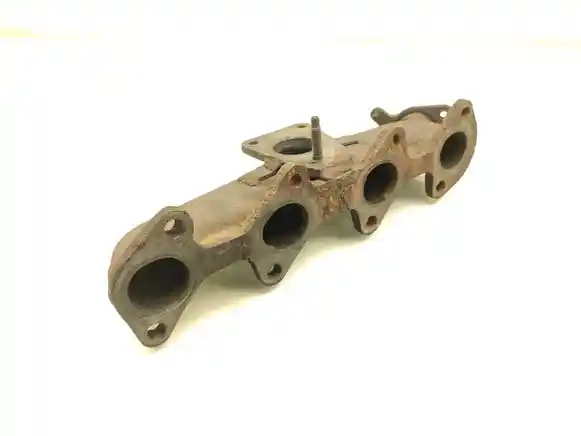

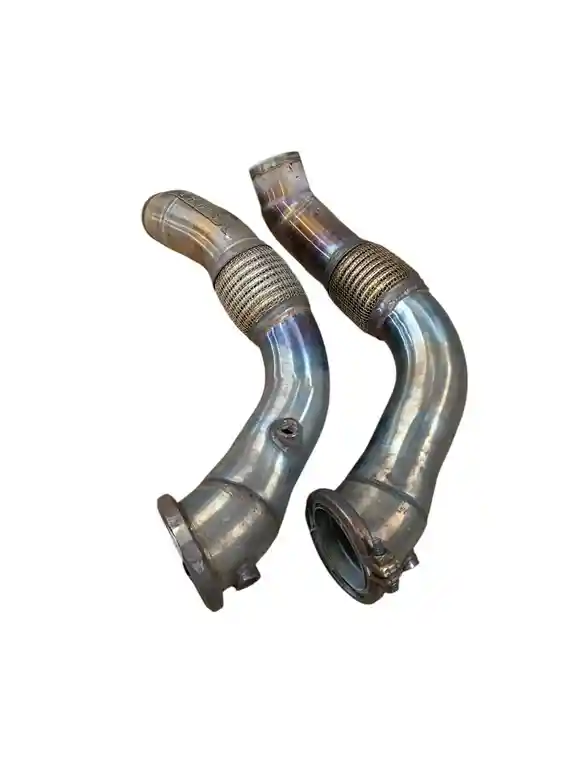

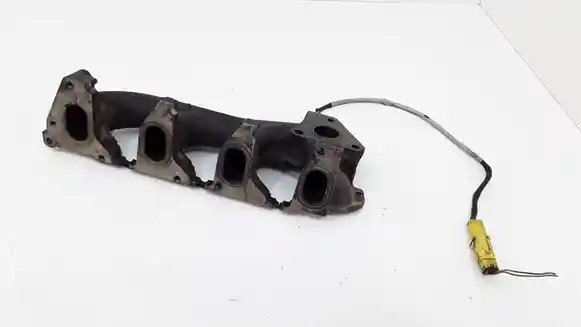

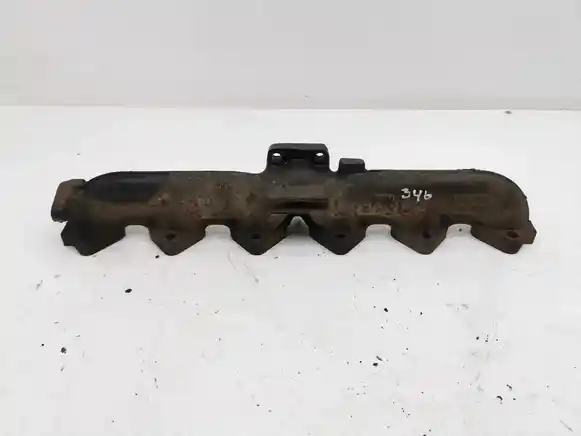

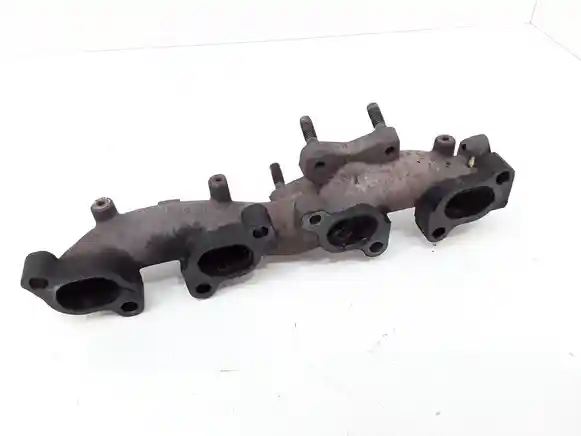

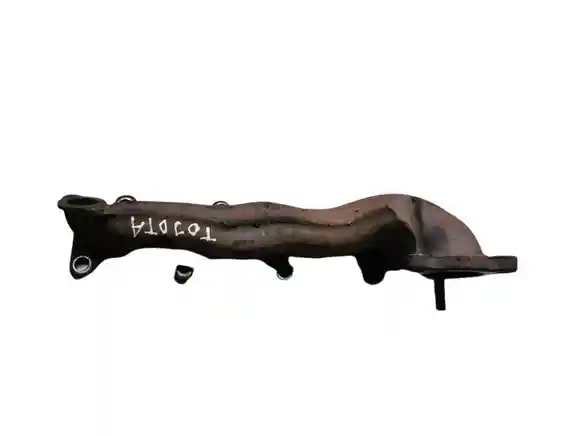

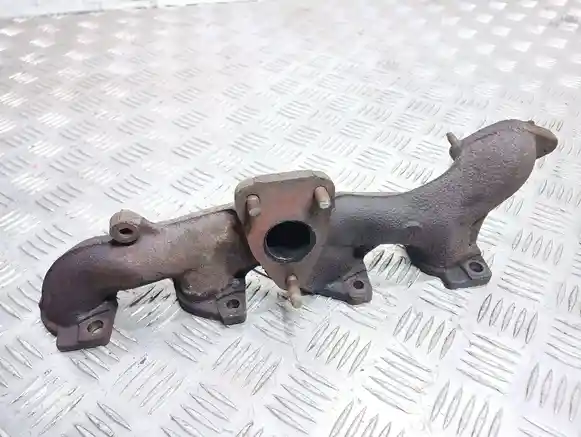

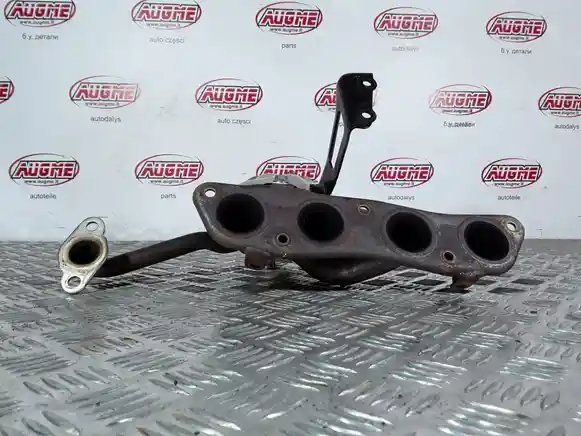

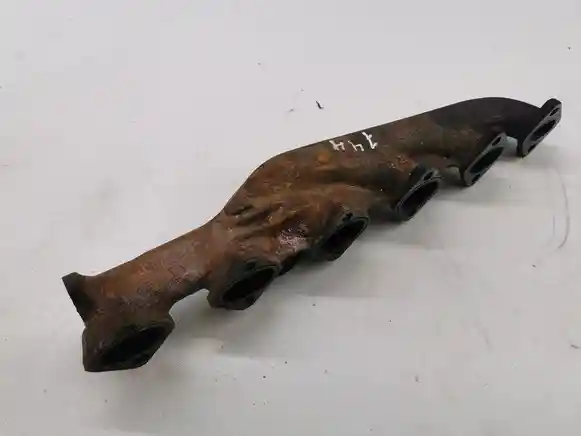

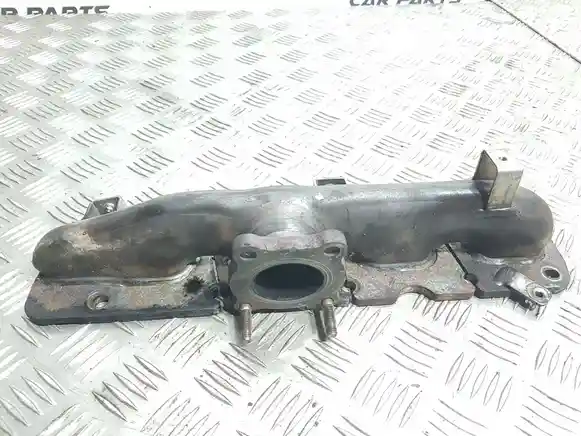

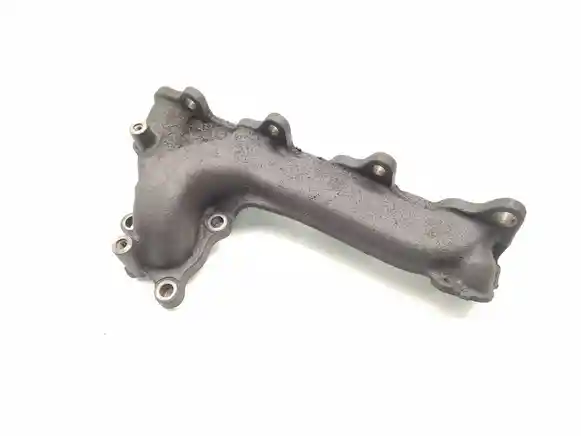

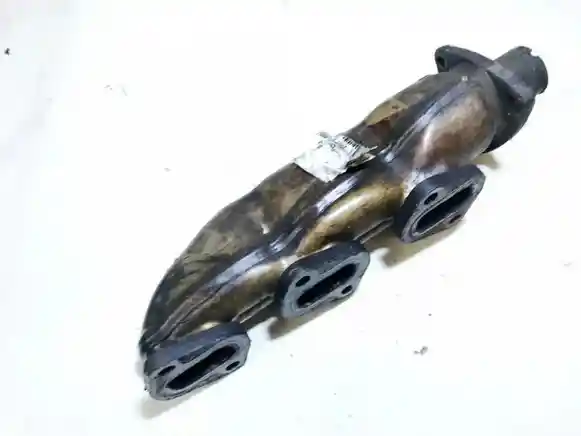

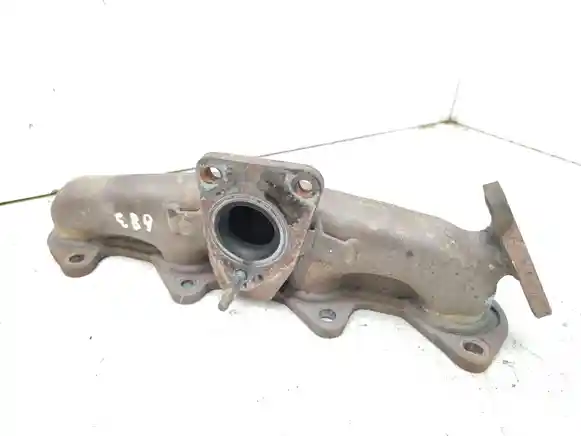

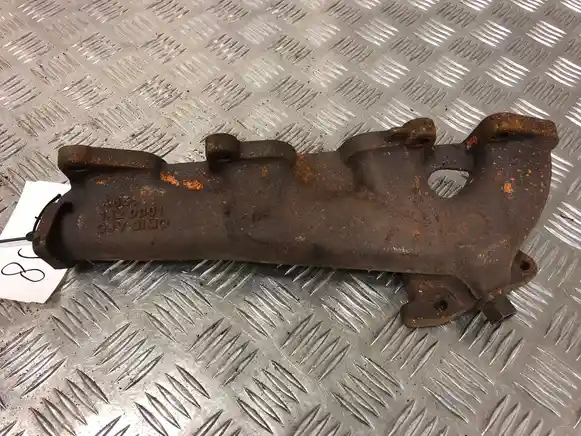

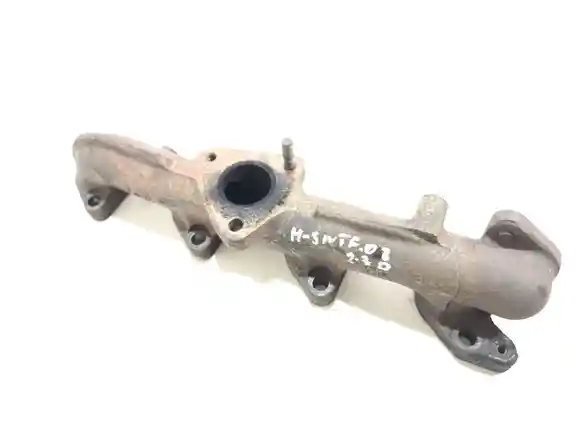

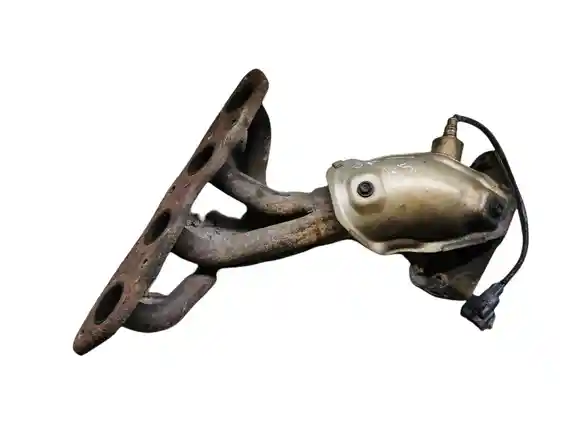

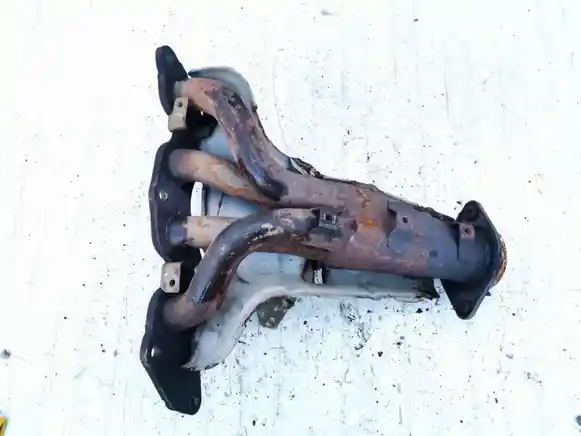

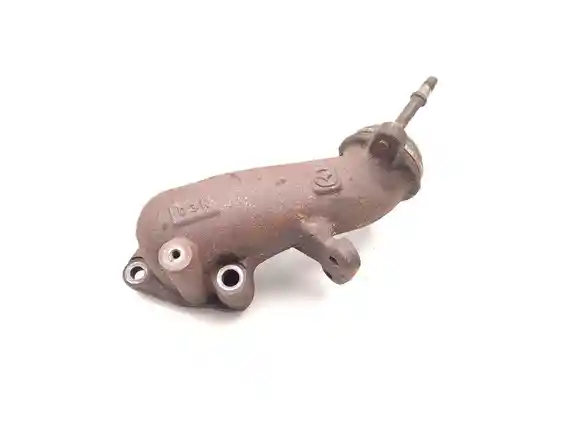

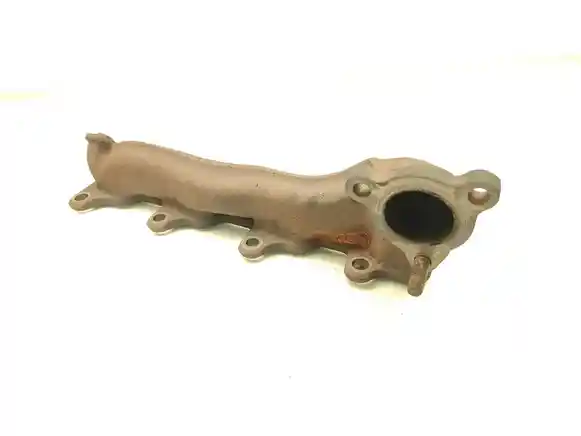

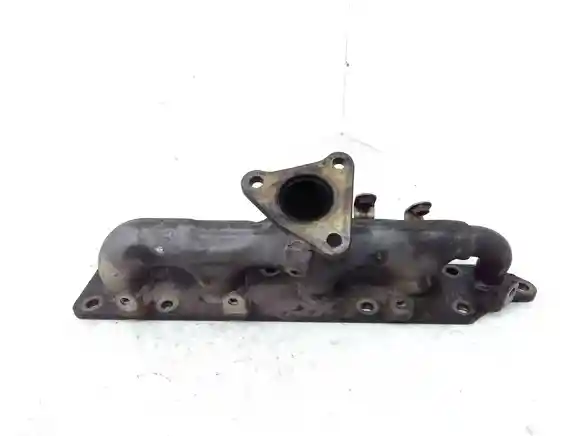

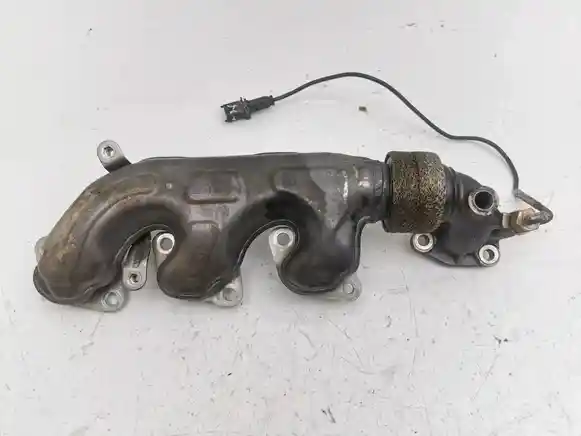

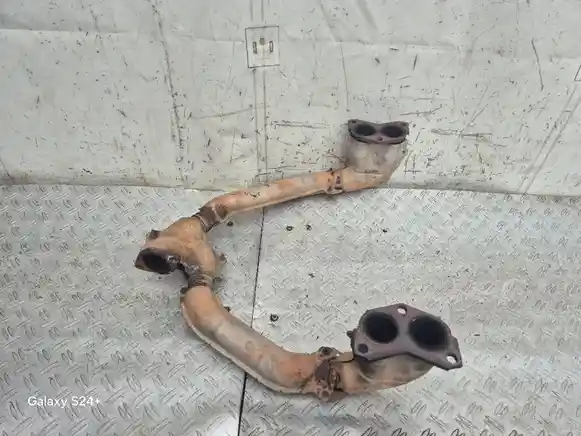

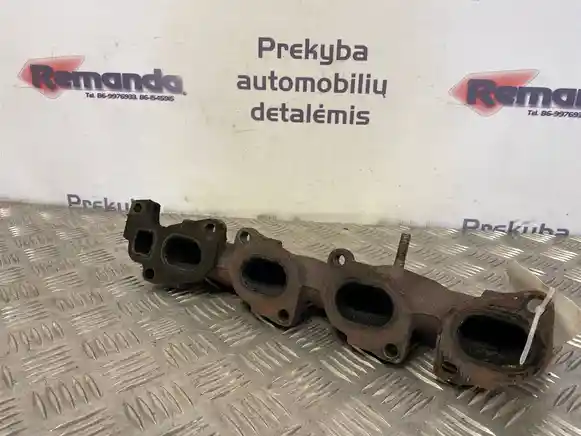

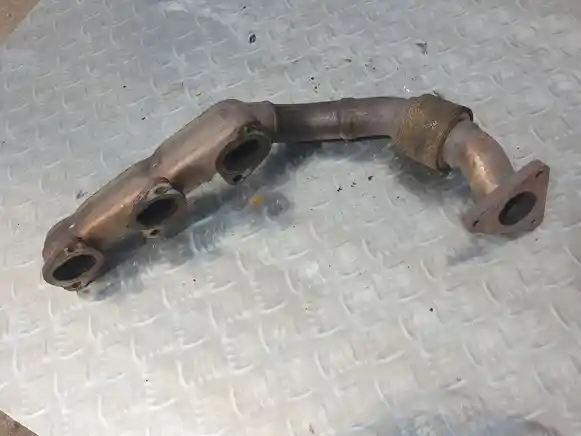

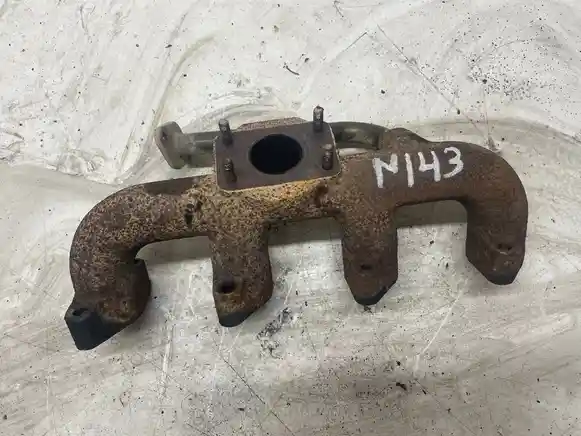

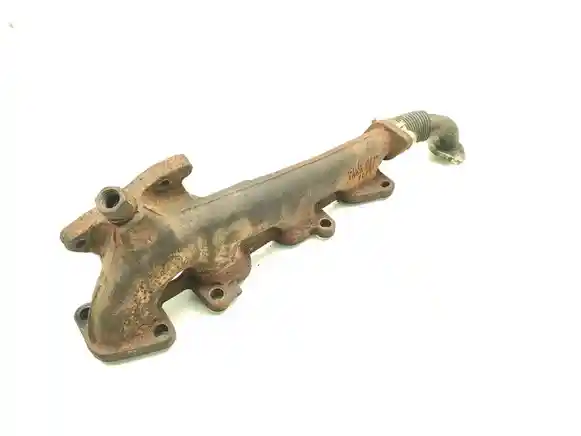

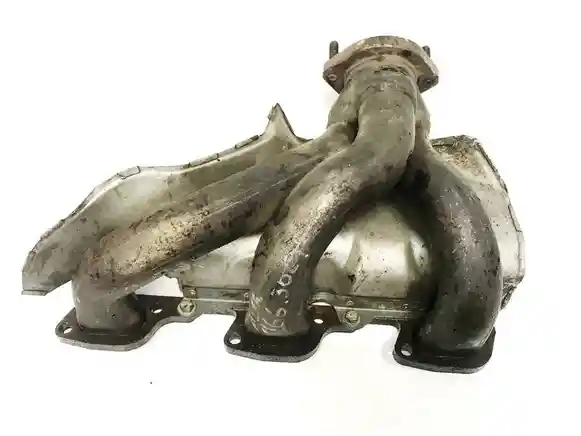

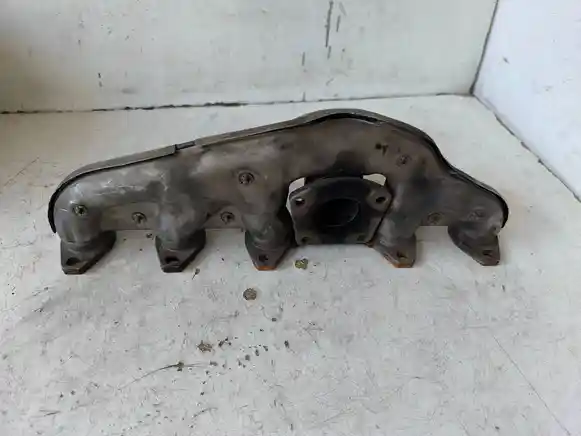

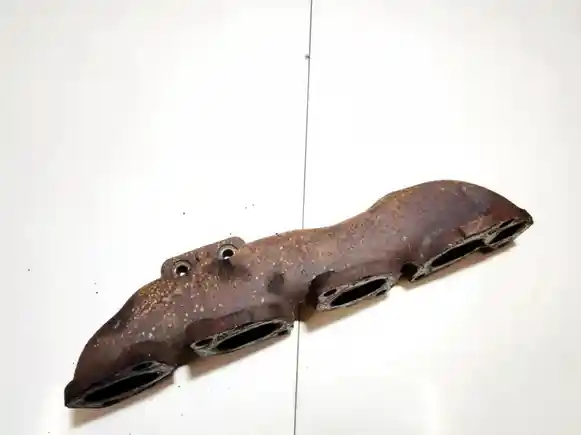

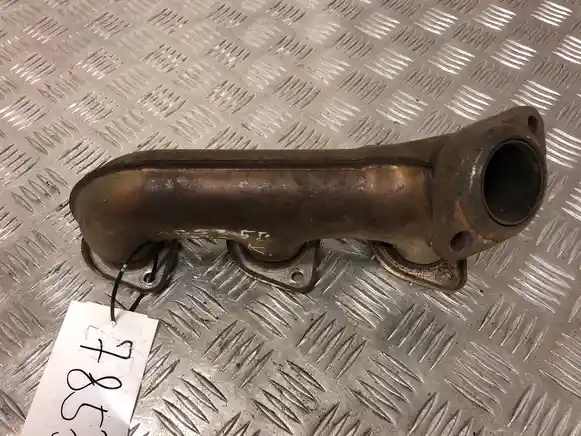

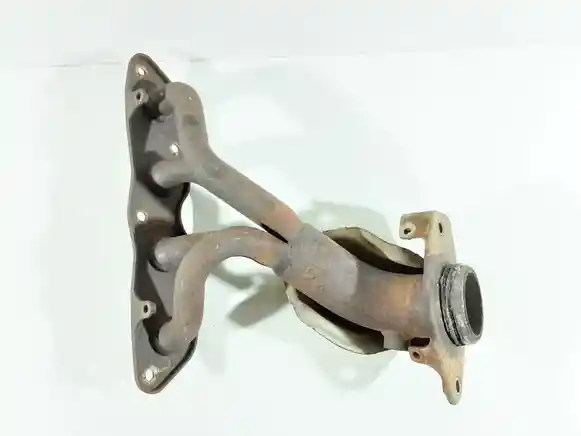

Выпускной коллектор состоит из отдельных каналов, соединяющих выпускные отверстия двигателя с общим выходом. Его геометрия определяется количеством цилиндров, расположением выпускных каналов и компоновкой моторного отсека. Литые чугунные коллекторы отличаются массивной конструкцией, а трубчатые варианты изготавливаются из соединённых металлических патрубков.

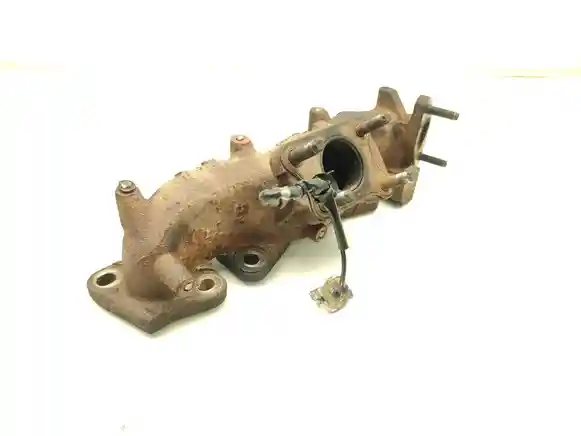

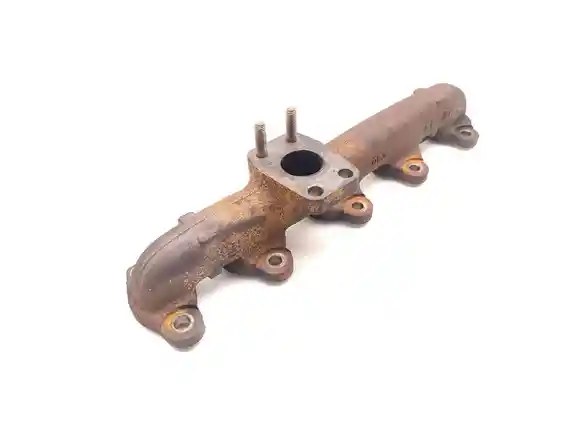

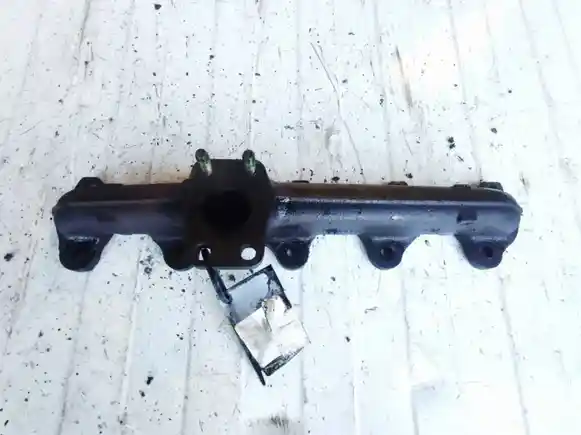

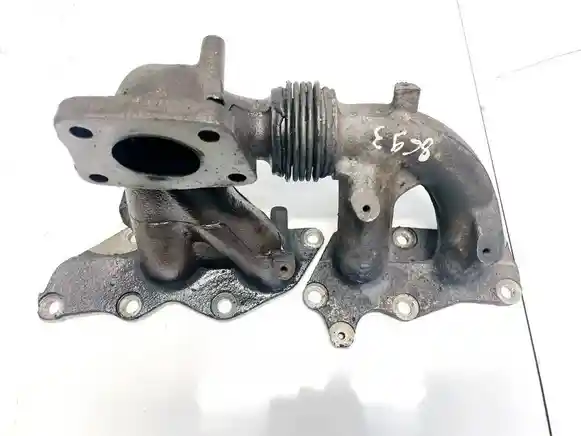

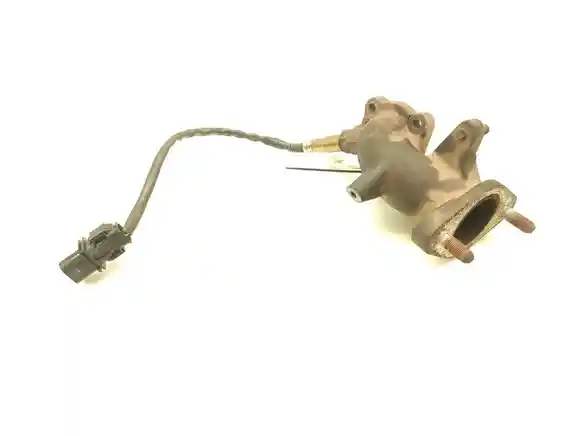

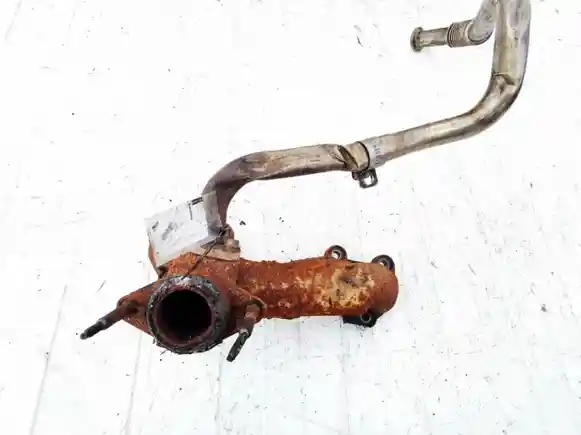

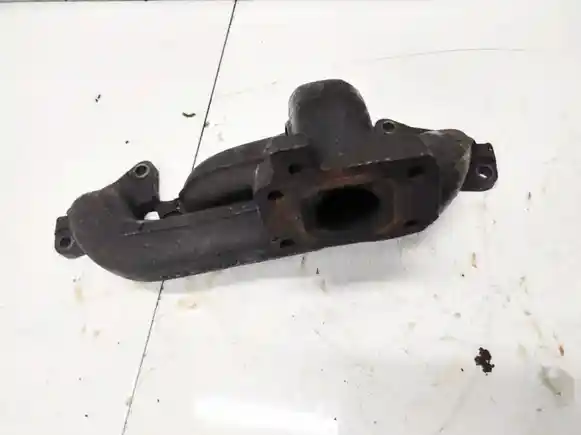

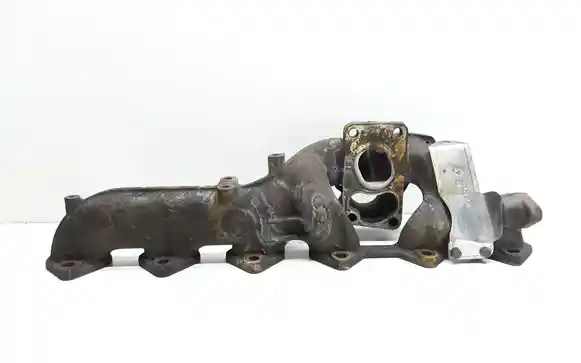

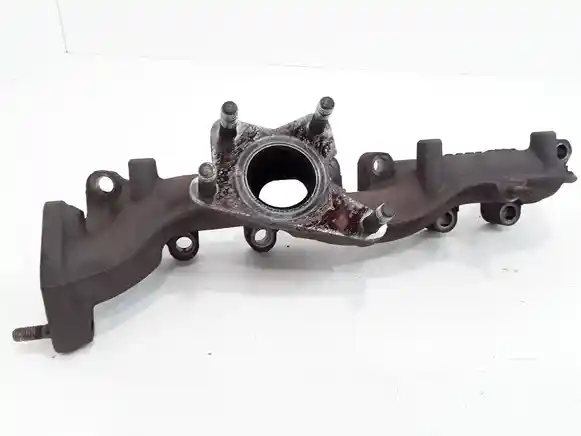

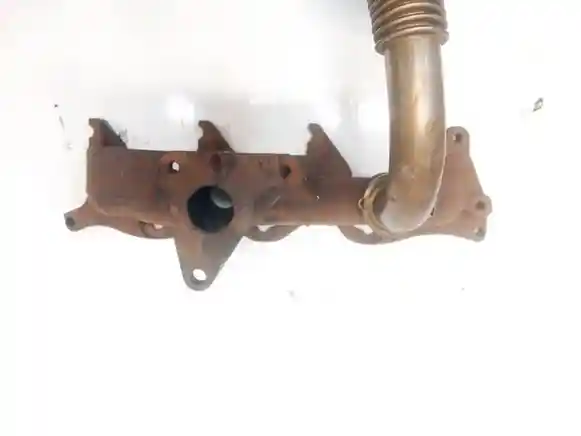

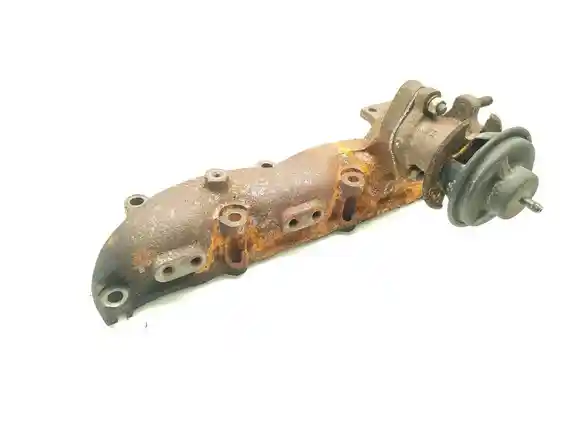

В зависимости от двигателя коллектор может иметь фланец для соединения с приёмной трубой, площадку крепления турбокомпрессора, отверстия под датчики или дополнительные элементы системы рециркуляции отработавших газов. Наличие этих особенностей необходимо проверять по конкретной модификации детали.
Оригинальный номер позволяет определить заводское исполнение выпускного коллектора и сопоставить его с конкретным двигателем. Даже внешне похожие детали могут иметь разную форму каналов, расположение крепёжных отверстий, конфигурацию выходного фланца и места установки дополнительного оборудования.
Для проверки заводских обозначений используйте раздел OEM-коды автозапчастей. При поиске учитывайте не только OEM, но и код двигателя, год выпуска, тип топливной системы и наличие турбонаддува. Если номер на детали отсутствует или плохо читается, сравните её конструкцию с оригинальным коллектором.

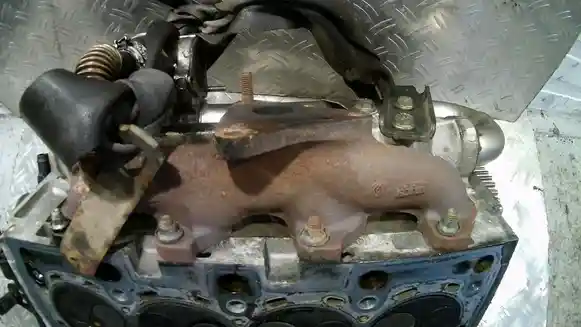

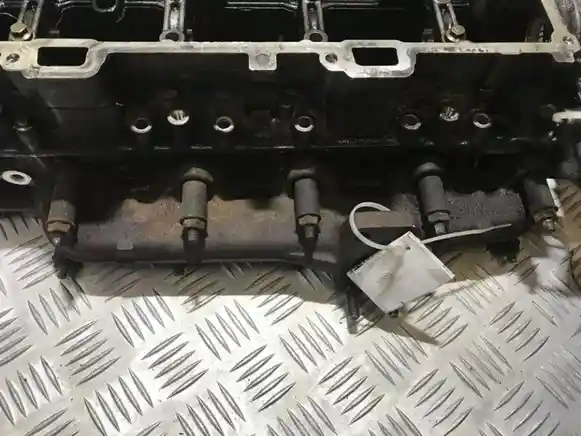

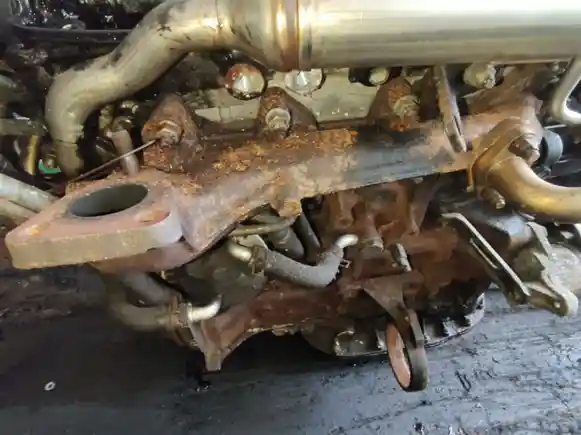

Выпускной коллектор крепится непосредственно к выпускной стороне головки блока цилиндров. Между его фланцем и головкой устанавливается термостойкая прокладка, обеспечивающая герметичность соединения. На двигателях с турбонаддувом коллектор часто соединён с турбокомпрессором.

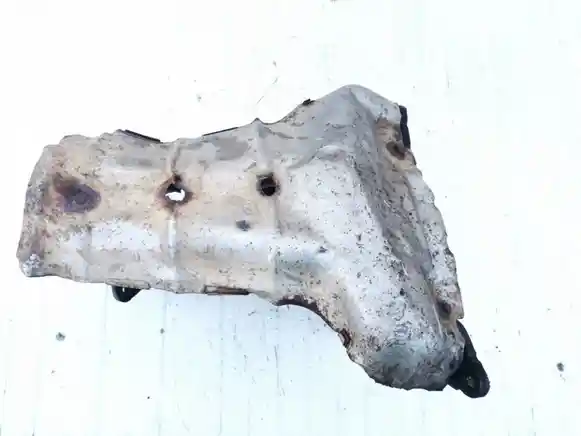

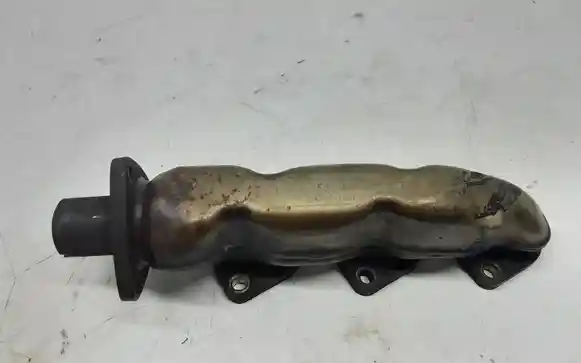

Расположение зависит от компоновки силового агрегата: коллектор может находиться со стороны радиатора, моторного щита или сбоку двигателя. Из-за высокой рабочей температуры рядом с ним нередко устанавливаются металлические теплозащитные экраны.
На использованном выпускном коллекторе могут присутствовать потемнение металла, поверхностная коррозия, следы нагрева и сажевые отложения. Для детали, работающей при высоких температурах, такие изменения внешнего вида не всегда свидетельствуют о неисправности.
Основное внимание следует уделять отсутствию трещин, прогаров, деформации фланцев и повреждений резьбовых соединений. У трубчатых конструкций дополнительно проверяют сварные швы, а у литых — участки между каналами и зоны крепления. Поверхности прилегания должны сохранять форму, необходимую для герметичного монтажа.
Нарушение герметичности выпускного коллектора может сопровождаться характерным цокающим или шипящим звуком при работе двигателя. Иногда шум особенно заметен после холодного запуска и изменяется по мере прогрева металла. В местах утечки могут появляться тёмные следы сажи.
При значительных повреждениях возможны запах выхлопных газов в моторном отсеке, изменение работы турбокомпрессора и ошибки системы управления двигателем. Однако подобные симптомы могут быть связаны также с прокладками, соединениями выпускного тракта или другими компонентами, поэтому перед заменой требуется диагностика.
1. Сверьте OEM-номер и код двигателя, для которого предназначен коллектор.
2. Осмотрите корпус и отдельные каналы на наличие трещин, прогаров и следов некачественного ремонта.
3. Проверьте состояние фланца, прилегающего к головке блока цилиндров, включая плоскостность и целостность крепёжных отверстий.
4. Сравните выходное соединение: форму фланца, количество отверстий и направление выпускного патрубка.
5. Убедитесь в наличии предусмотренных конструкцией площадок, штуцеров и резьбовых отверстий.
6. Уточните состояние шпилек, резьбы и комплектацию детали, особенно если для монтажа требуется специальный крепёж.
Важно: отсутствие видимых повреждений не исключает скрытых микротрещин. При сомнениях в герметичности рекомендуется дополнительная проверка коллектора до установки.
Коллектор меняют при сквозных трещинах, прогарах, серьёзной деформации посадочных поверхностей или разрушении крепёжных участков. Если повреждение не позволяет обеспечить надёжное и герметичное соединение, дальнейшая эксплуатация детали нежелательна.
При появлении утечки сначала следует установить её источник. Иногда проблема ограничивается изношенной прокладкой или ослабленным крепежом, и замена самого коллектора не требуется. Решение принимают после осмотра корпуса и проверки сопрягаемых поверхностей.

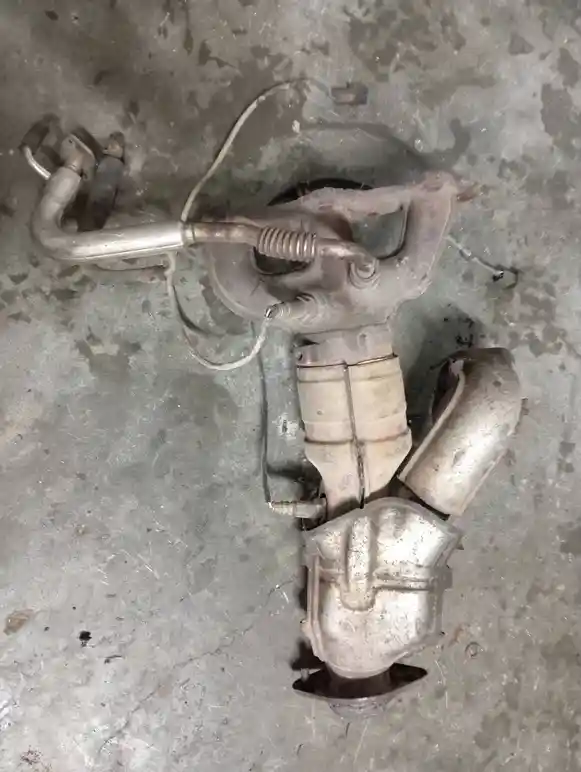

В зависимости от конкретного предложения выпускной коллектор может продаваться отдельно либо с сохранившимися шпильками, крепёжными элементами, теплозащитным экраном или присоединёнными деталями. Фактическую комплектацию необходимо уточнять по фотографиям и описанию товара.

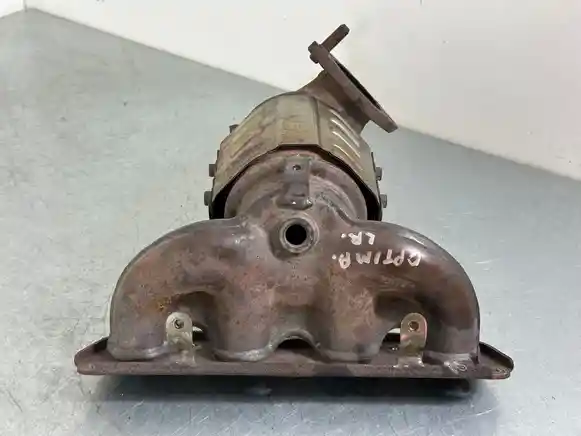

Прокладки, новые гайки, болты и уплотнения обычно подбираются отдельно. Турбокомпрессор, катализатор, датчики и приёмная труба не считаются частью отдельного выпускного коллектора, если их наличие прямо не указано в карточке.
При сравнении двух коллекторов важны количество выпускных каналов, расстояние между крепёжными отверстиями, конфигурация фланца головки блока цилиндров и форма общего выхода. Необходимо учитывать изгибы каналов и расстояние до соседних узлов двигателя.
Для турбированных исполнений отдельно проверяют посадочную площадку турбины, её ориентацию и доступность крепежа. Если коллектор имеет резьбовые отверстия под датчики или дополнительные соединения, должны совпадать их расположение и размеры.
Применяемость выпускного коллектора определяется конструкцией двигателя. В пределах одной модели автомобиля могут использоваться различные коллекторы для разных объёмов, кодов двигателя и экологических исполнений. Отличия встречаются и между атмосферными и турбированными модификациями.
Для точного подбора желательно использовать VIN автомобиля, OEM-номер и обозначение двигателя. Совпадение марки, модели и года выпуска само по себе не гарантирует, что коллектор подойдёт без изменений.
На Aldym.kz можно подобрать выпускной коллектор по автомобилю и OEM-номеру, сравнить фотографии и характеристики предложений. Для покупок предусмотрены гарантия 14 дней и доставка по Казахстану.
При ремонте выпускного коллектора часто проверяют прокладку соединения с головкой блока цилиндров, крепёжные шпильки, гайки и теплозащитные экраны. Их состояние влияет на герметичность, надёжность крепления и защиту соседних компонентов от перегрева.

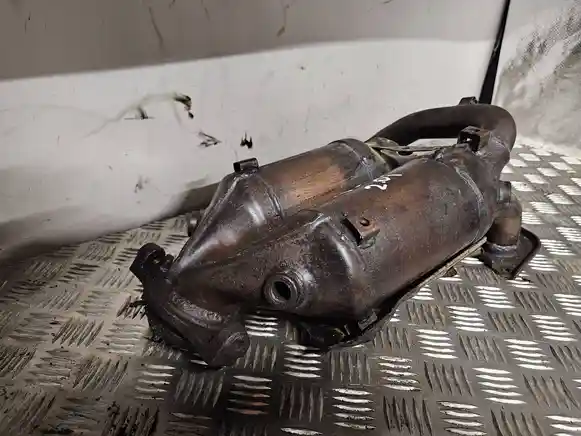

В зависимости от конструкции двигателя рядом с коллектором находятся турбокомпрессор, приёмная труба, катализатор и элементы системы рециркуляции отработавших газов. Повреждения этих деталей могут проявляться похожими симптомами, поэтому важно определить неисправный узел до заказа запчастей.
Выпускной коллектор отводит горячие отработавшие газы из цилиндров двигателя в выхлопную систему. Поэтому его конструкция рассчитана на высокие температуры и значительные тепловые нагрузки. Основные материалы изготовления — чугун и жаростойкие металлические сплавы.

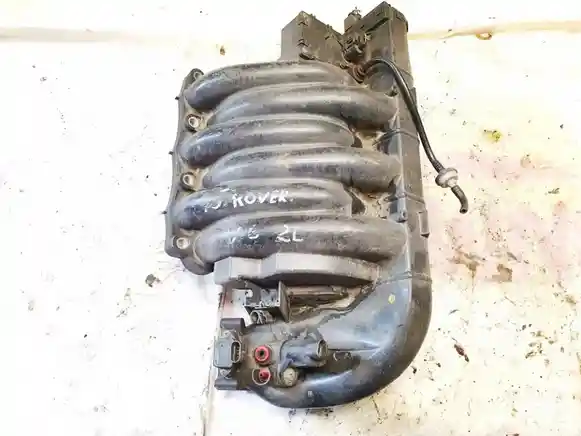

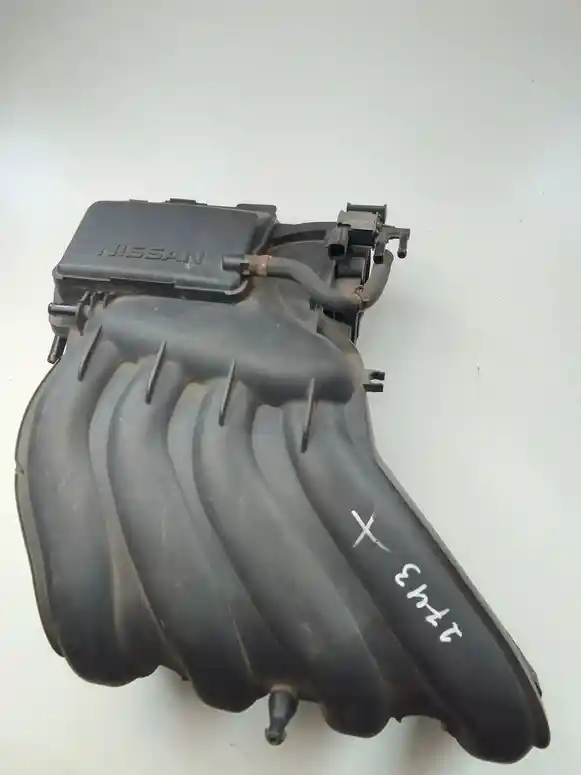

Впускной коллектор выполняет противоположную функцию: распределяет поступающий воздух или топливовоздушную смесь между цилиндрами. Он работает в других температурных условиях и может содержать заслонки изменения геометрии впуска. Несмотря на сходство названий, эти детали относятся к разным трактам двигателя.
Работы проводят только после достаточного охлаждения двигателя и выпускной системы. Перед монтажом необходимо очистить сопрягаемые поверхности, проверить состояние шпилек и использовать уплотнения, соответствующие требованиям производителя. При наличии деформации фланца новая прокладка может не устранить утечку.
Крепёж затягивают в предусмотренной последовательности с установленным моментом. После сборки проверяют герметичность соединений, отсутствие контакта коллектора с соседними элементами и правильность установки теплозащитных экранов. На турбированных двигателях дополнительно контролируют соединение коллектора с турбокомпрессором.
Он объединяет потоки отработавших газов из цилиндров двигателя и направляет их в дальнейшие элементы выпускной системы.
Только при подтверждённой совместимости. Должны совпадать крепление к головке блока, расположение каналов, выходной фланец и другие конструктивные параметры.
Да. Через трещину могут выходить горячие выхлопные газы, что создаёт риск перегрева соседних деталей и нарушения работы выпускной системы.
