Блок предохранителей (комплект) — узел автомобильной электросистемы, предназначенный для размещения предохранителей и распределения питания между отдельными электрическими цепями. Через его контактные соединения ток поступает к защищаемым потребителям, а установленные предохранители обеспечивают отключение цепей при недопустимой перегрузке или коротком замыкании.

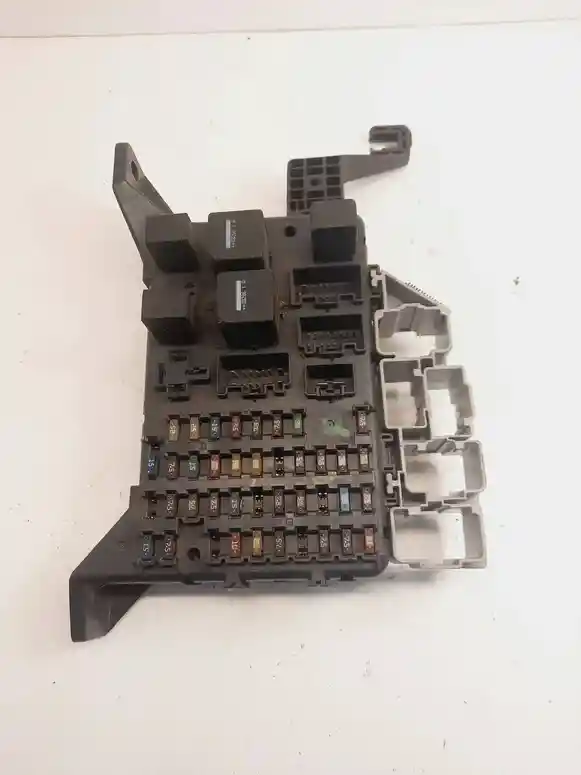

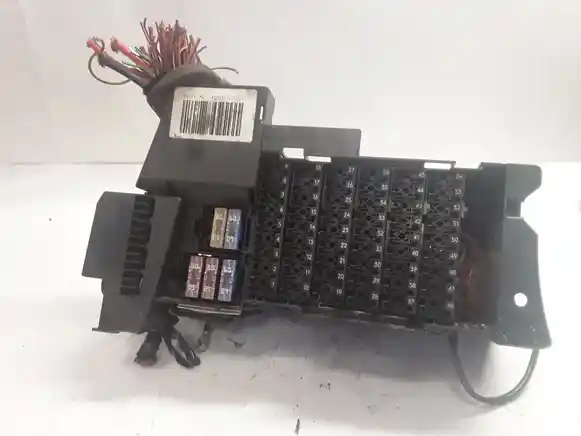

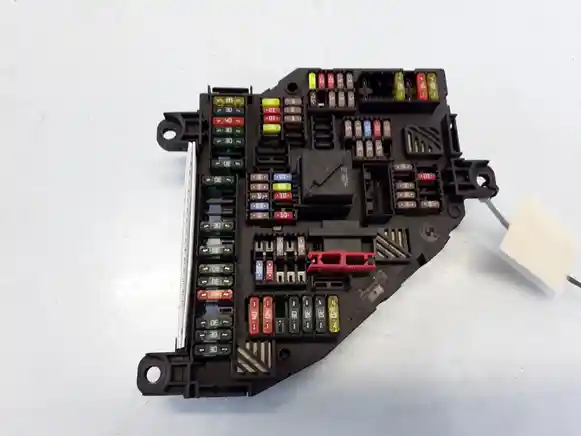

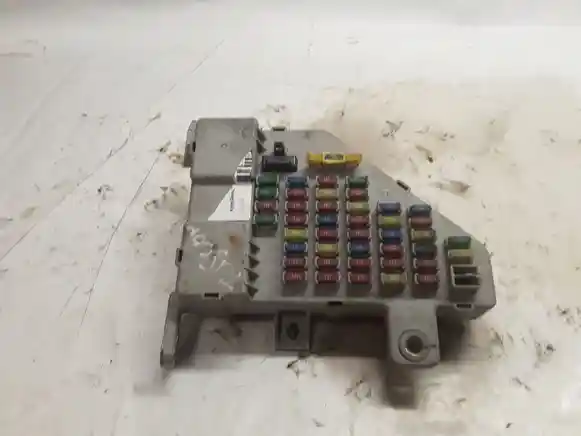

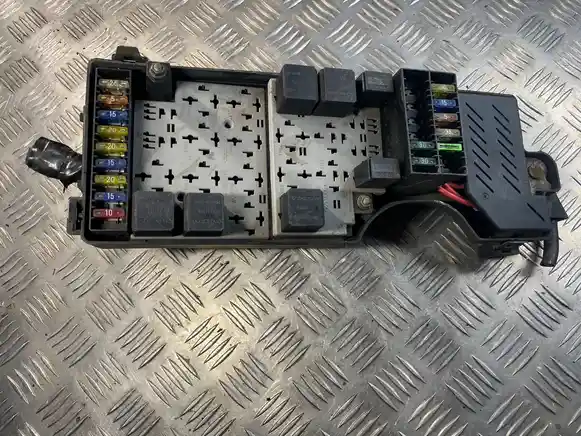

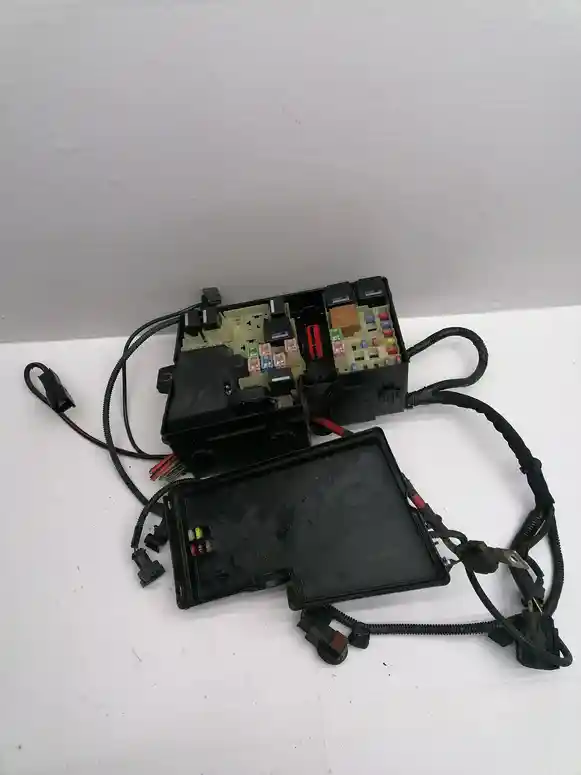

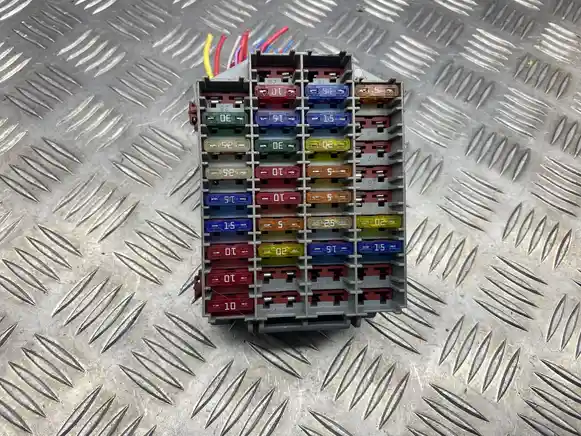

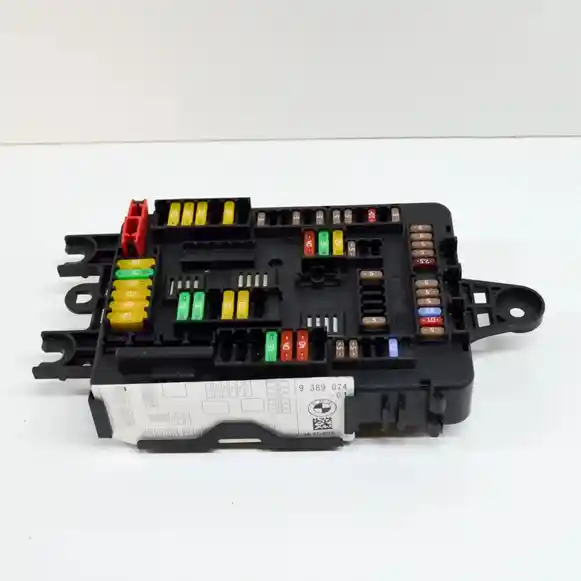

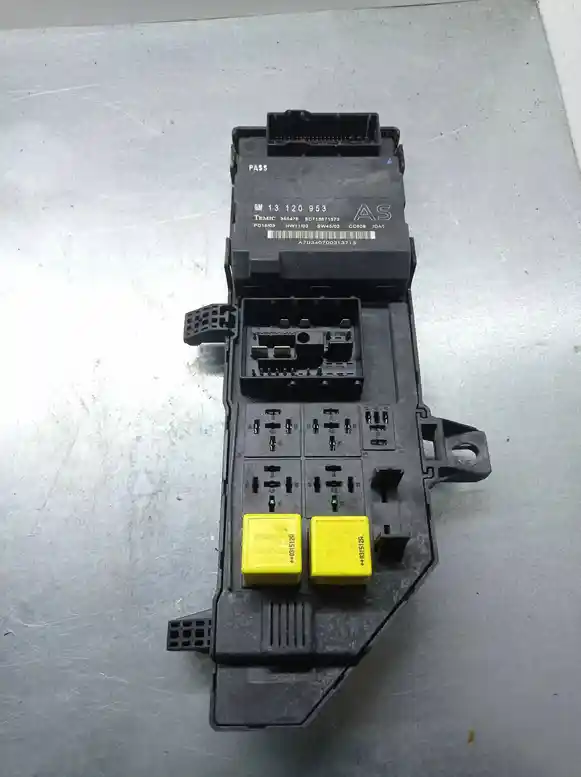

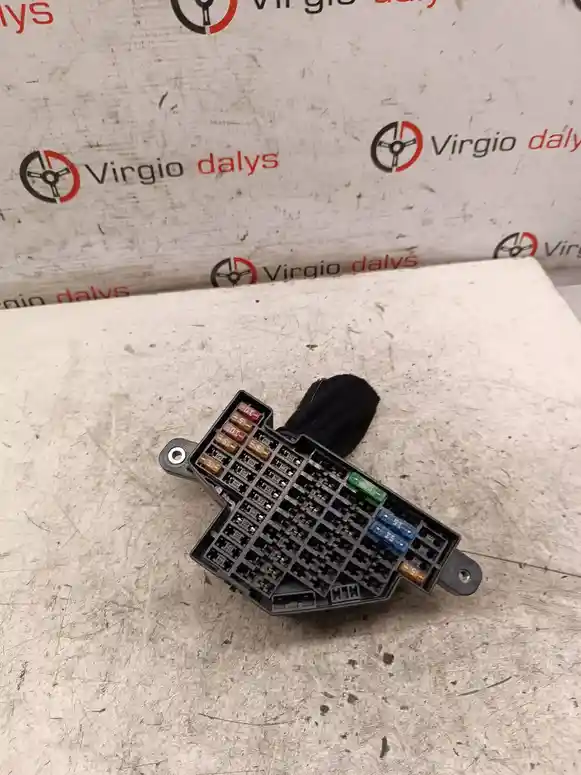

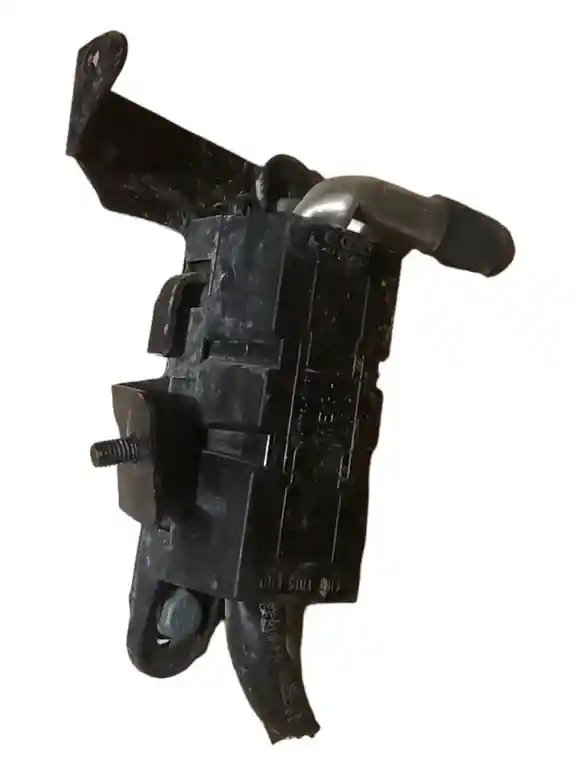

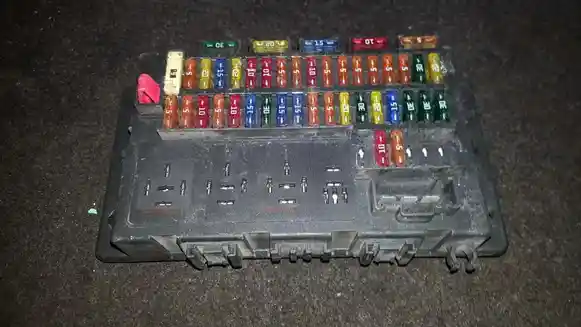

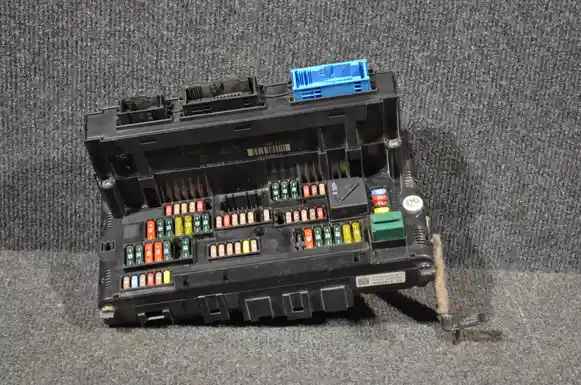

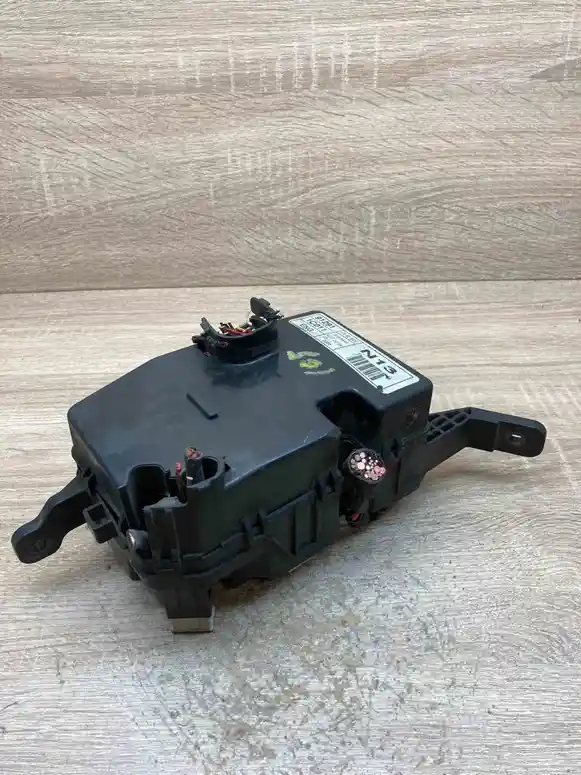

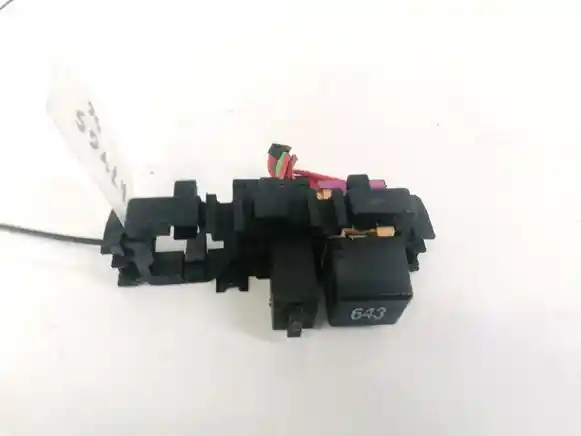

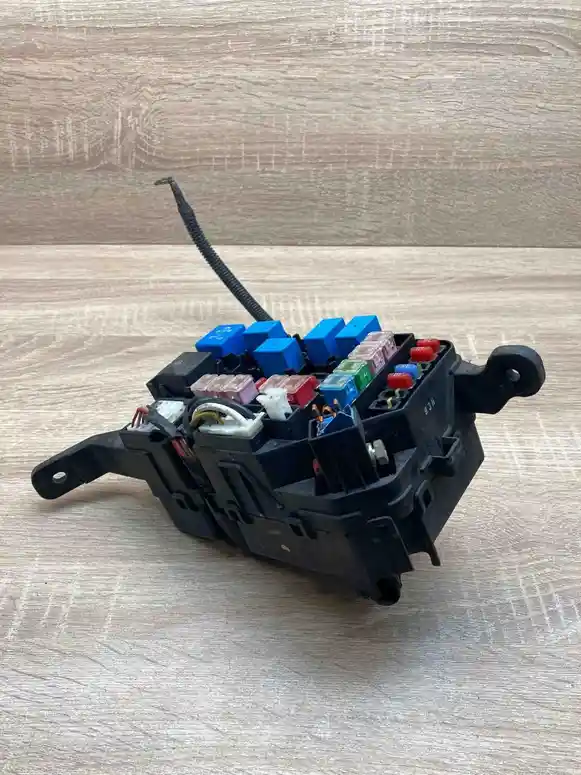

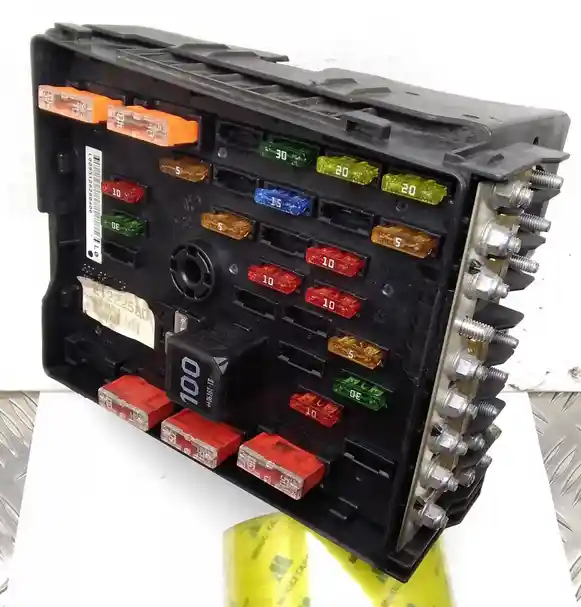

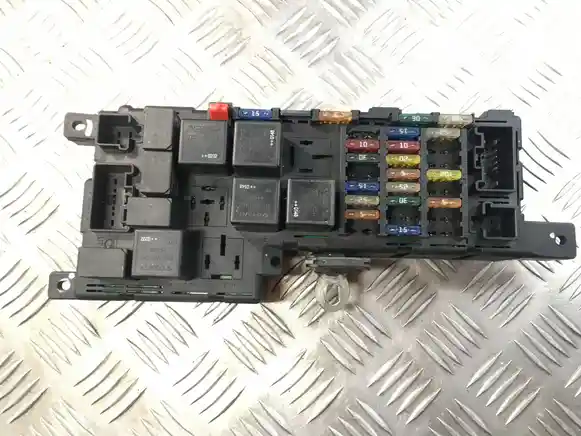

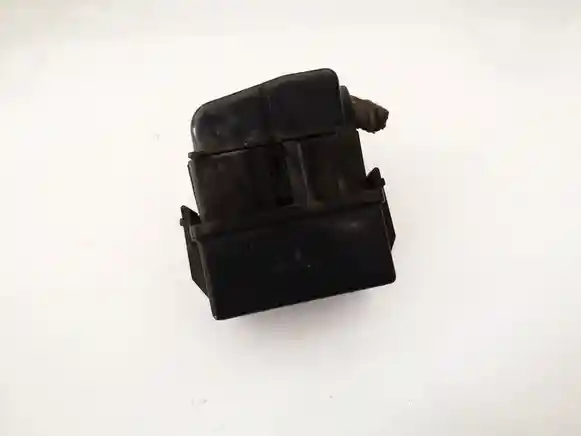

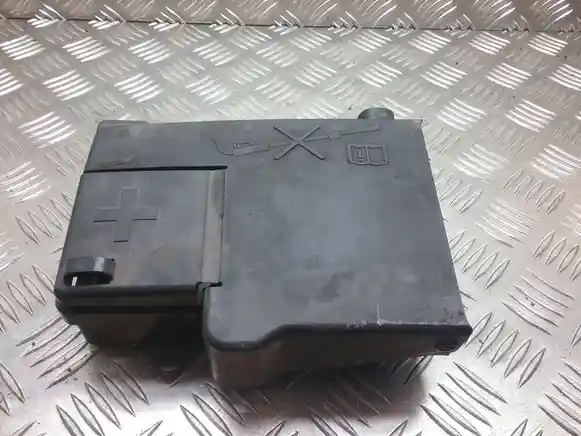

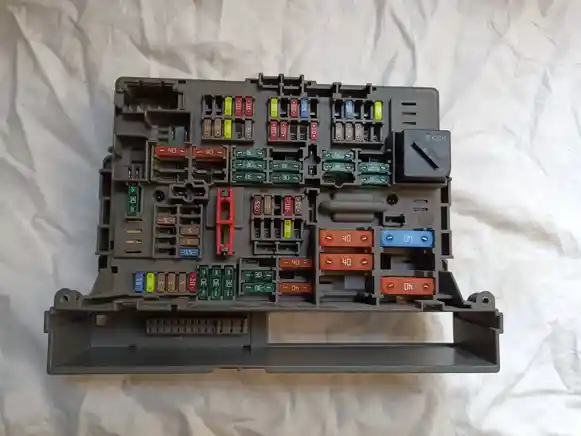

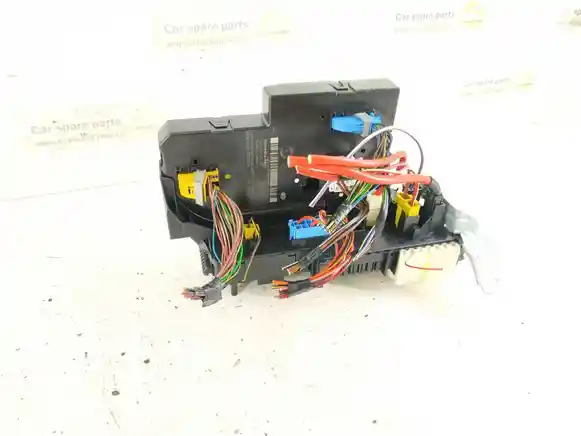

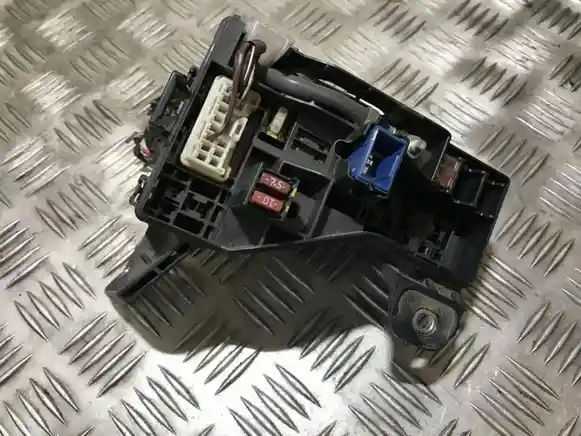

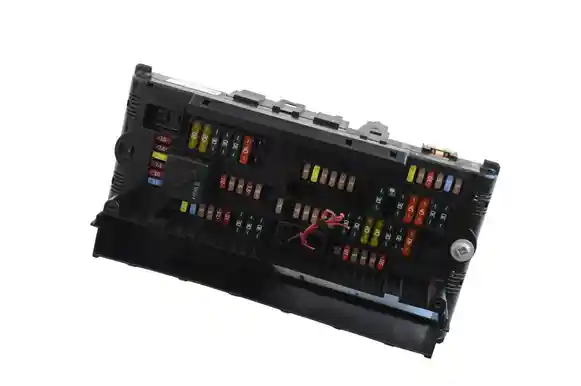

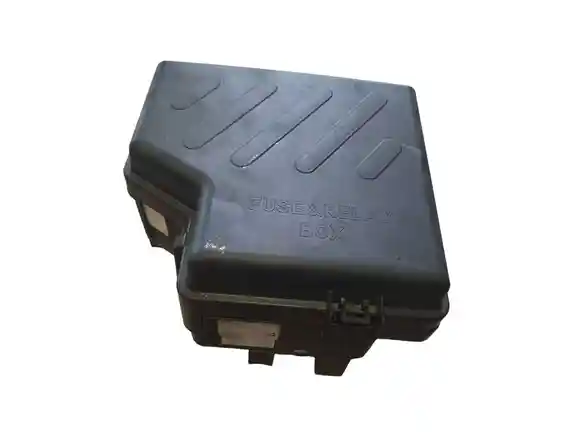

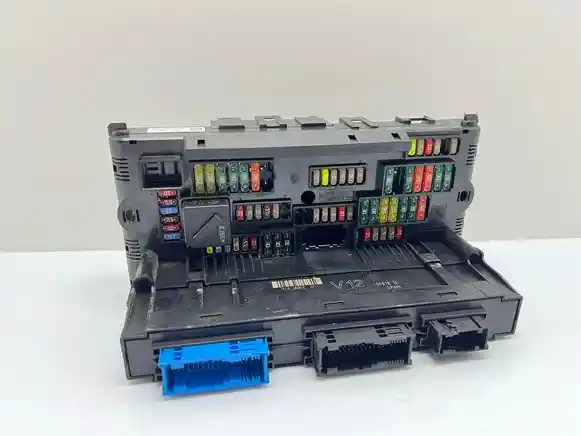

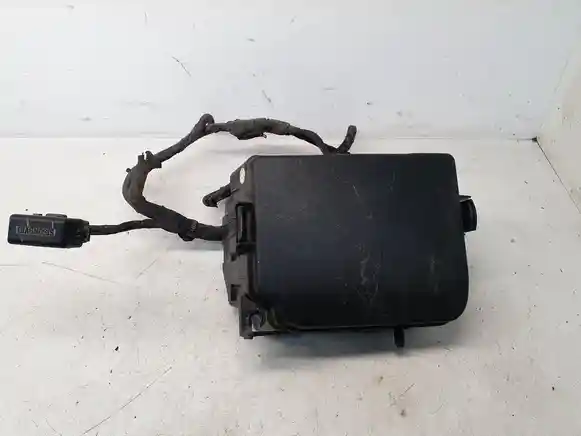

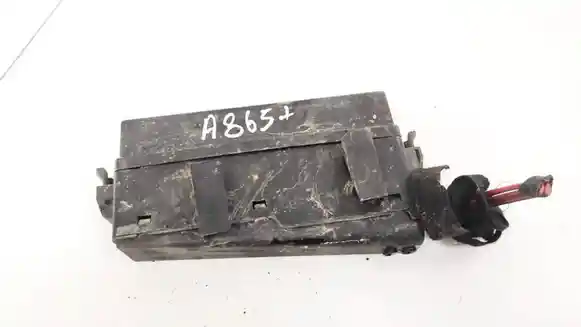

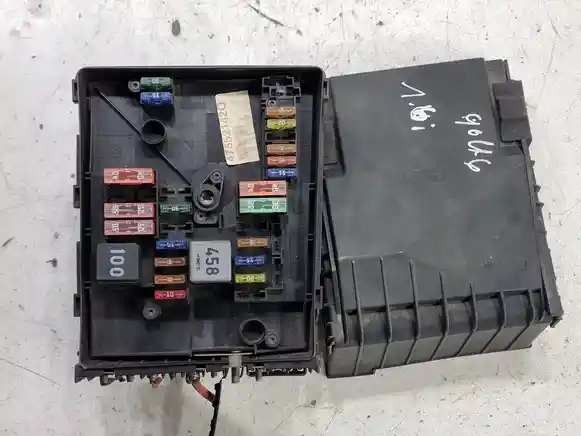

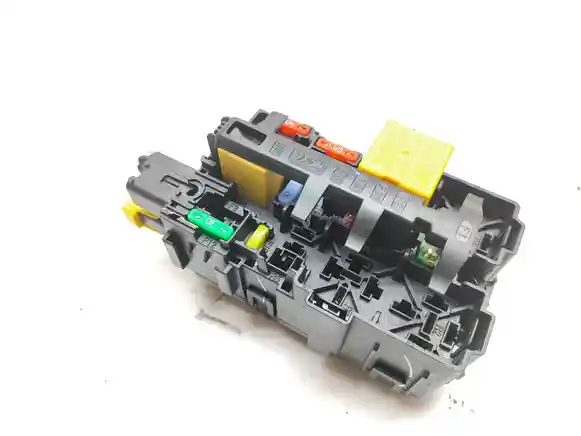

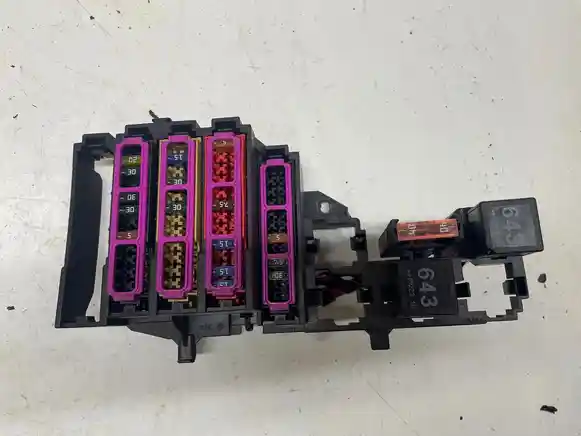

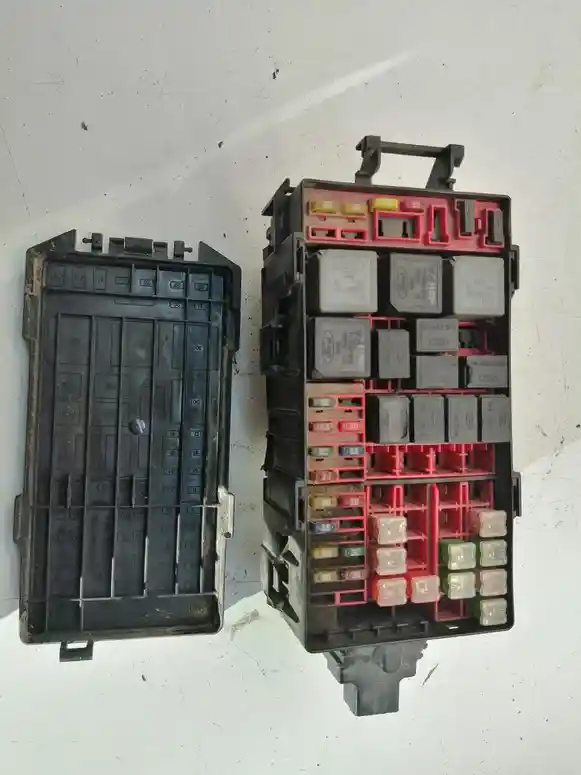

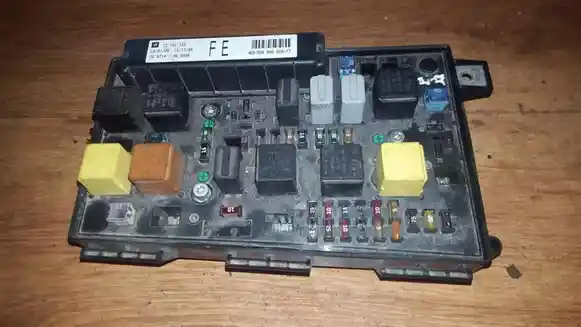

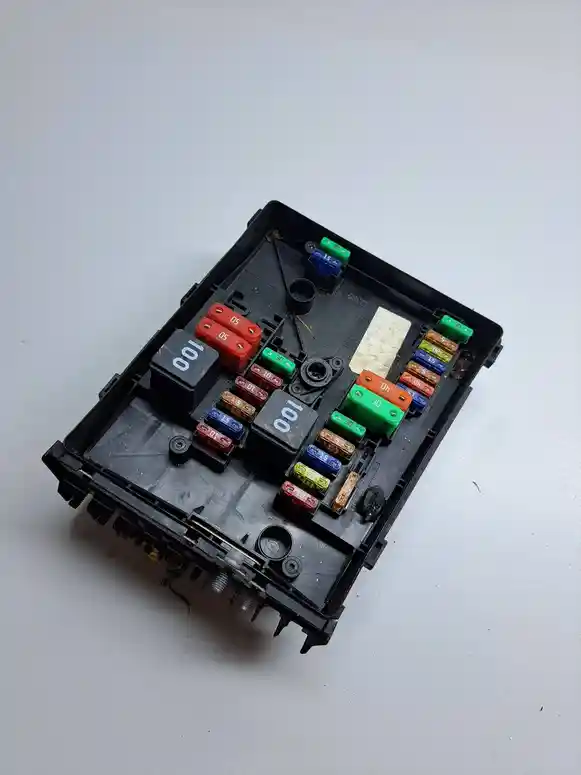

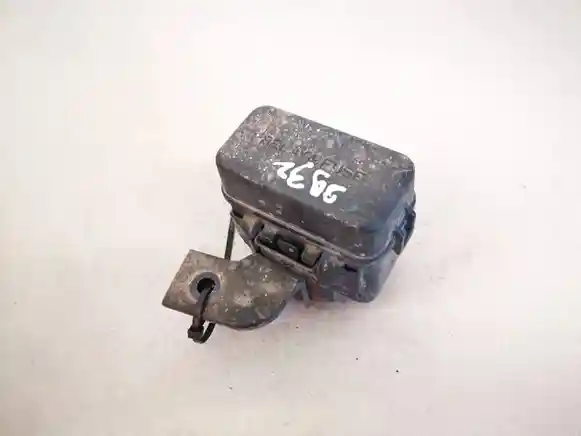

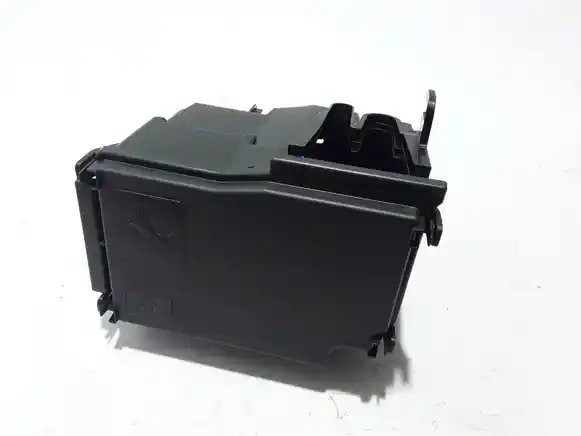

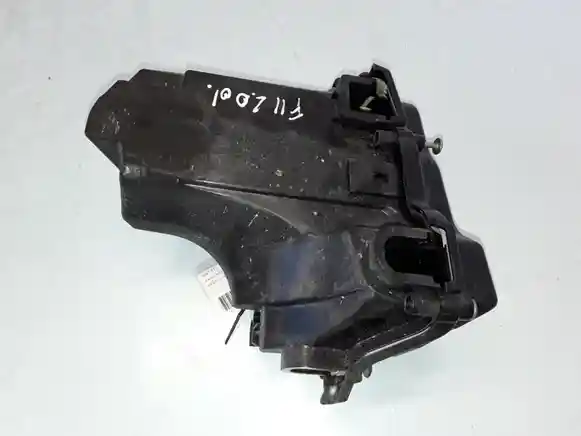

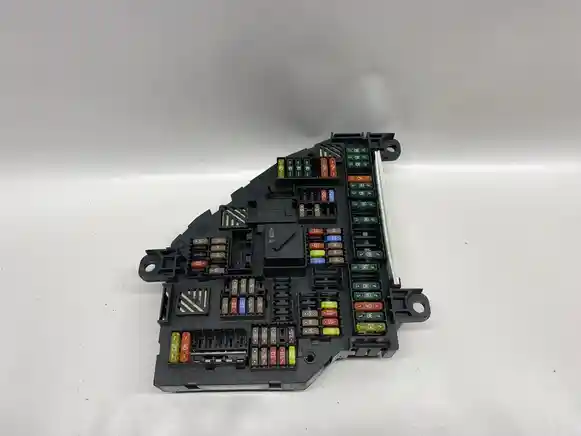

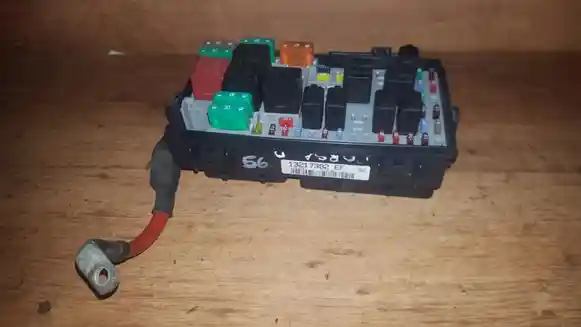

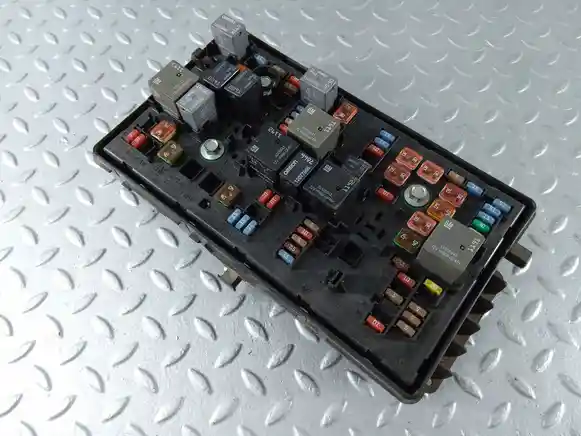

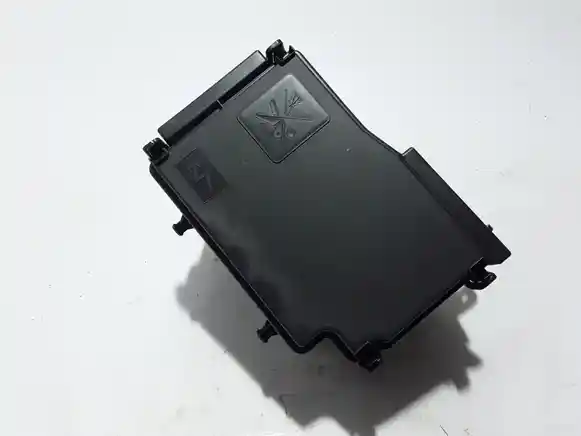

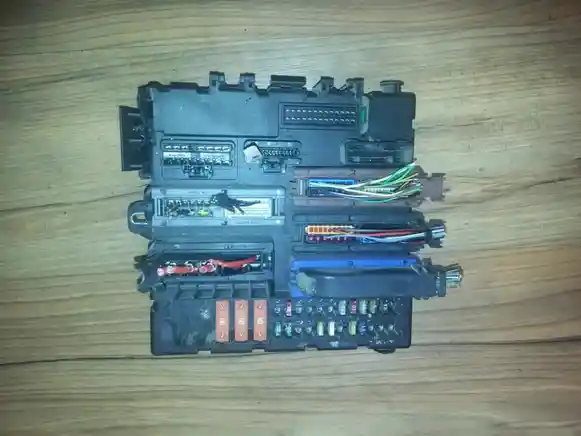

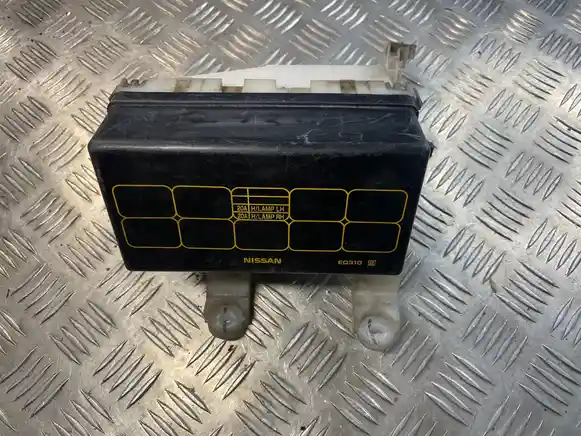

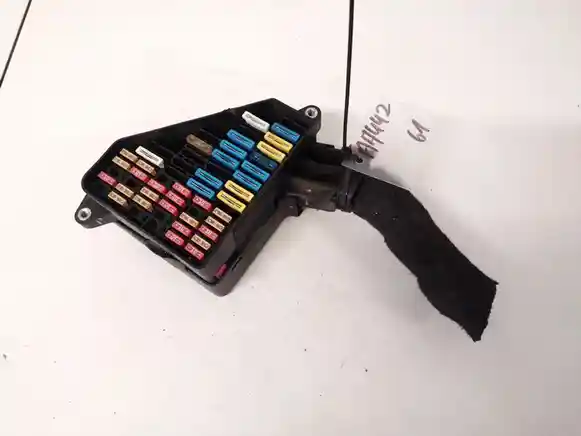

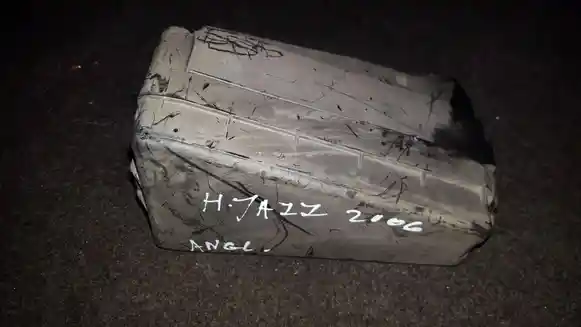

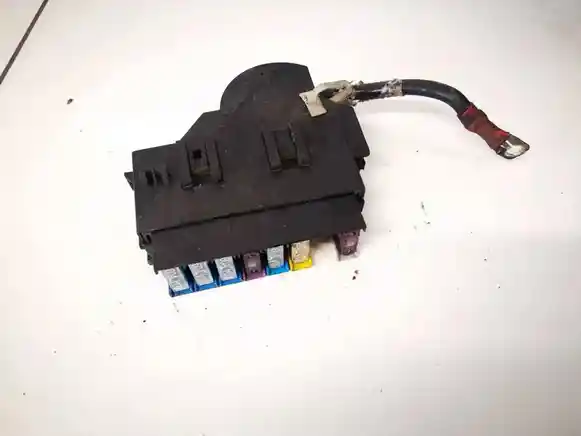

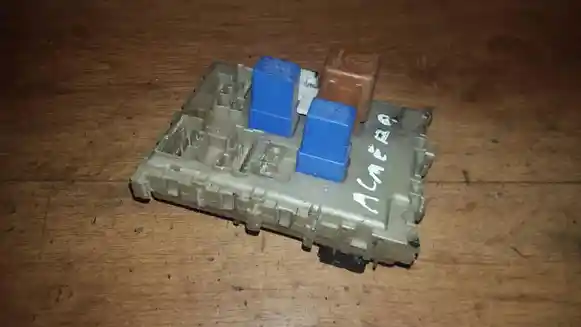

В категории представлены оригинальные блоки предохранителей б/у в различной комплектации: монтажные панели с установленными предохранителями, блоки в защитных корпусах, распределительные узлы с реле и отдельные сборки с контактными соединениями. Название «комплект» означает предложение узла с определённым набором компонентов, но не гарантирует наличие всех предохранителей, реле, крышек или проводки. Фактический состав зависит от конкретного товара.

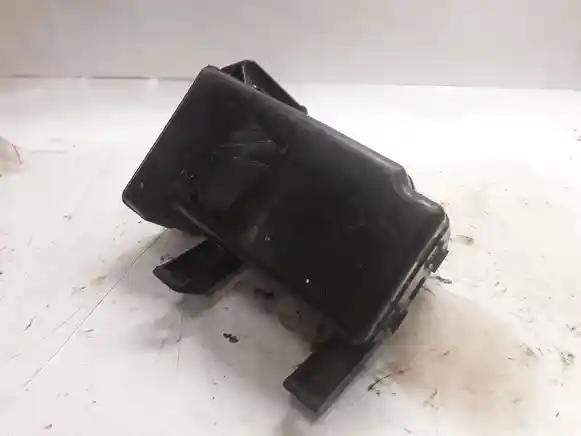

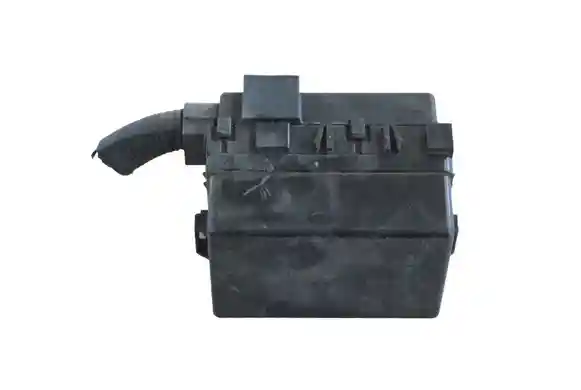

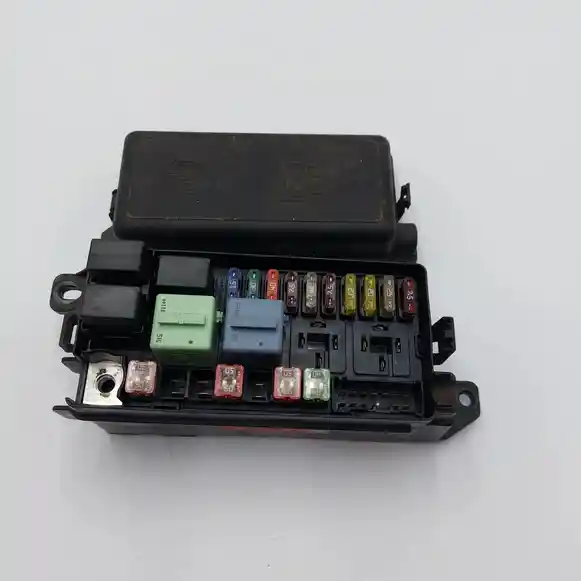

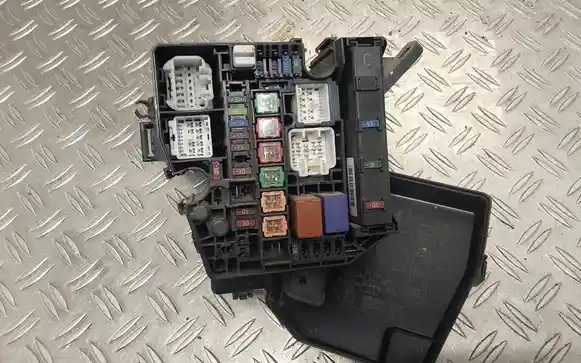

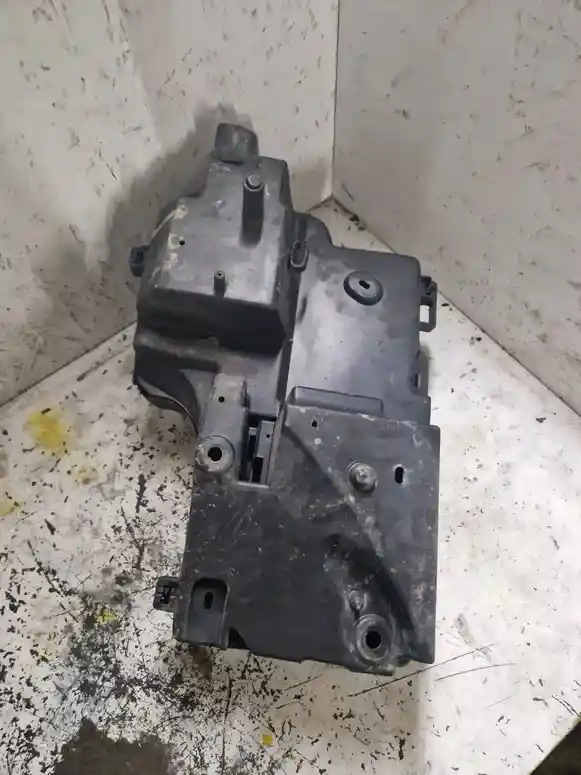

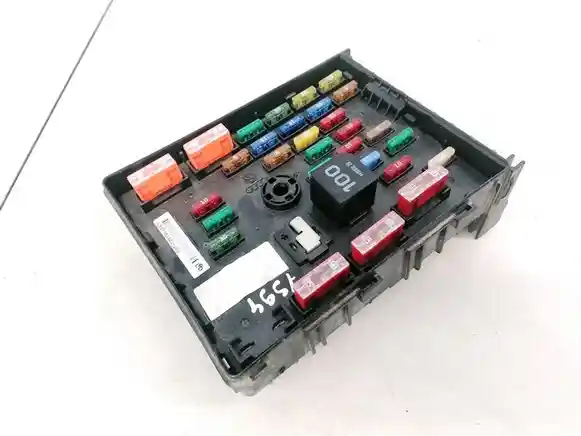

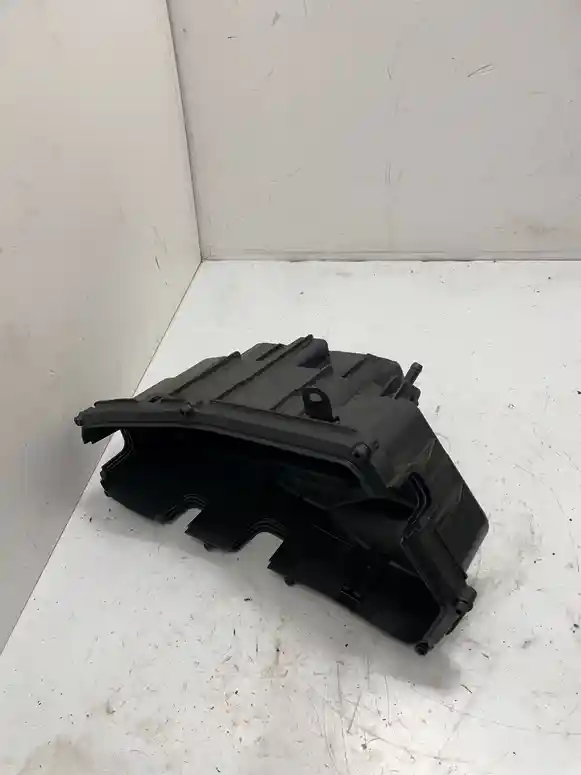

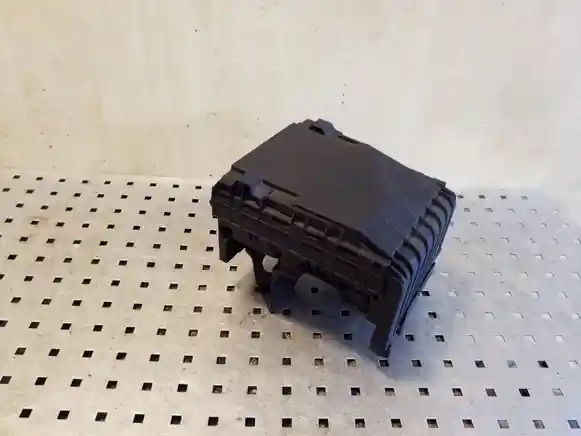

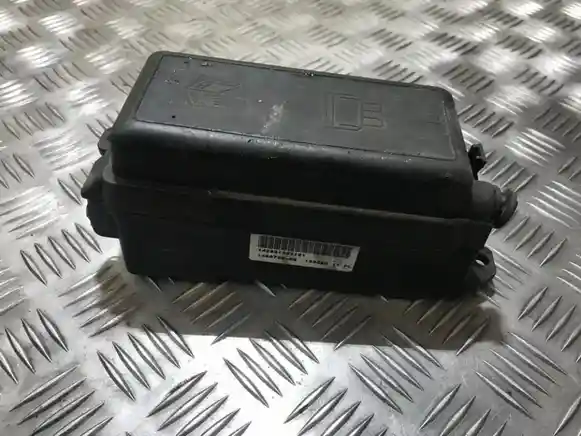

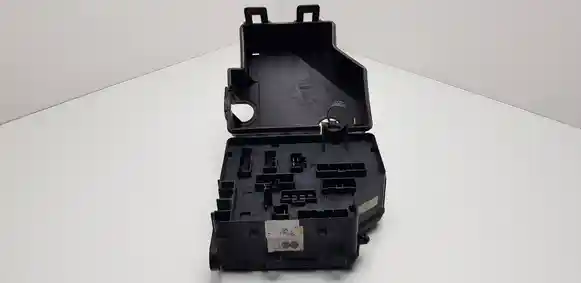

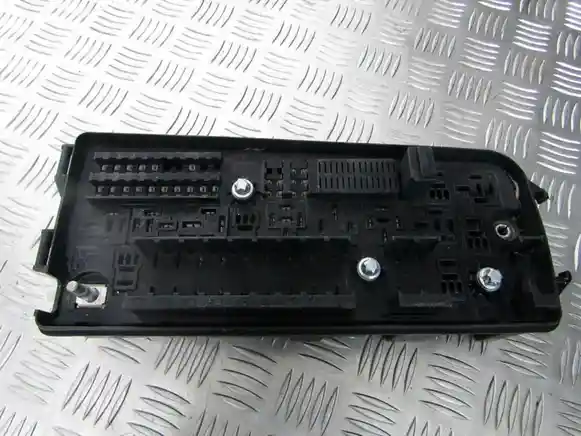

Автомобильный блок предохранителей может представлять собой открытую монтажную панель с рядами посадочных гнёзд либо закрытый корпус с внутренними токопроводящими шинами. В конструкции используются пластиковые основания, металлические контакты, распределительные перемычки и разъёмы для подключения автомобильной проводки.

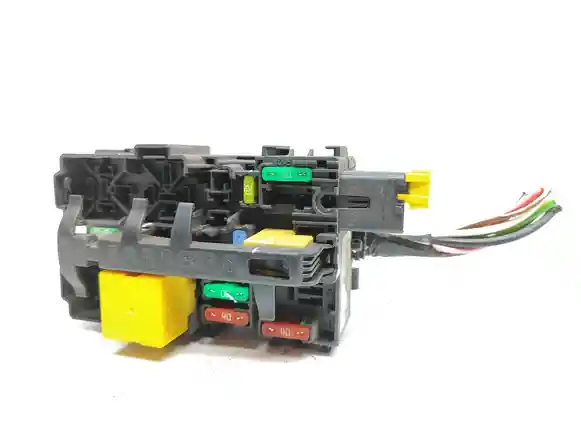

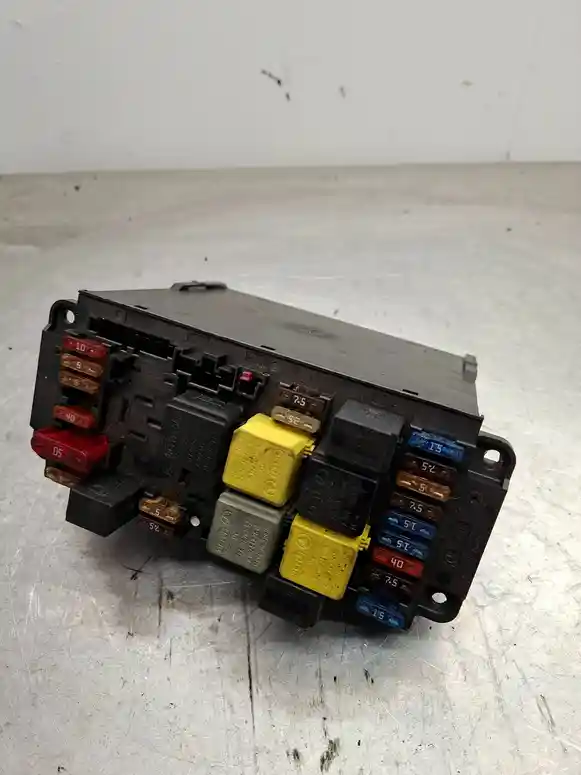

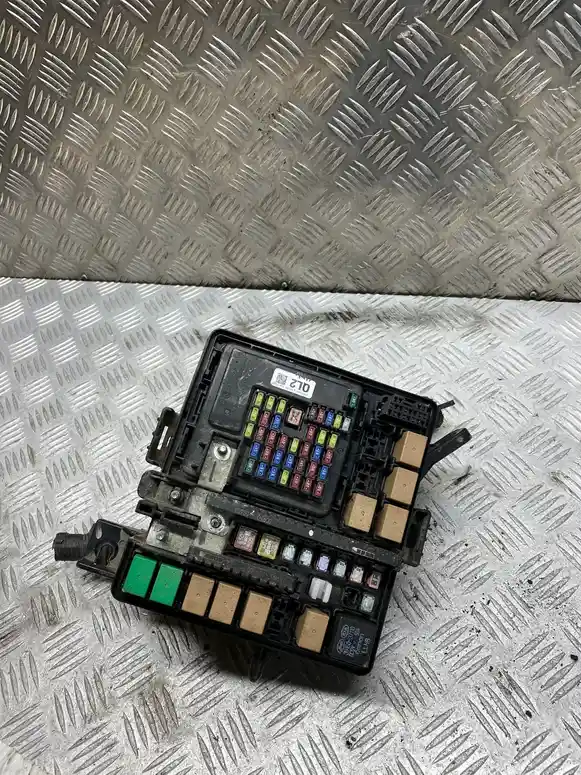

Различают салонные, подкапотные и багажные блоки. В зависимости от исполнения они рассчитаны на установку ножевых, картриджных или силовых предохранителей. Некоторые сборки содержат релейные гнёзда и электронные компоненты, тогда как другие выполняют только функцию распределения питания. Наличие встроенной электроники определяется конкретной конструкцией узла.
OEM-номер позволяет определить заводскую модификацию монтажного блока, его внутреннюю схему соединений, расположение контактных разъёмов и предусмотренную комплектацию. Внешне похожие блоки могут иметь различную разводку электрических цепей и отличаться количеством задействованных контактов.
Проверить оригинальное обозначение можно в разделе OEM-коды автозапчастей. При подборе необходимо учитывать полный номер с буквенными индексами, ревизию изделия и официальные замены производителя. Если маркировка нанесена на съёмную крышку, следует дополнительно проверить номер основного корпуса или монтажной панели.
Салонный блок предохранителей обычно устанавливается под приборной панелью, за боковой облицовкой или в другом предусмотренном производителем месте внутри автомобиля. Подкапотные распределительные блоки располагаются возле аккумулятора, на боковых участках моторного отсека либо рядом с основными жгутами питания.
В некоторых автомобилях дополнительные монтажные блоки размещаются в багажном отделении. Их положение выбирается с учётом длины электрических цепей, доступа для обслуживания и защиты контактов от внешних воздействий. Конкретное расположение определяется электрической архитектурой автомобиля.
У использованного блока допустимы небольшие потёртости корпуса и следы предыдущего монтажа, не влияющие на его работу. Пластиковое основание должно сохранять форму, а контактные гнёзда — первоначальное положение. Необходимо обращать внимание на отсутствие оплавленных участков, трещин и следов попадания влаги.

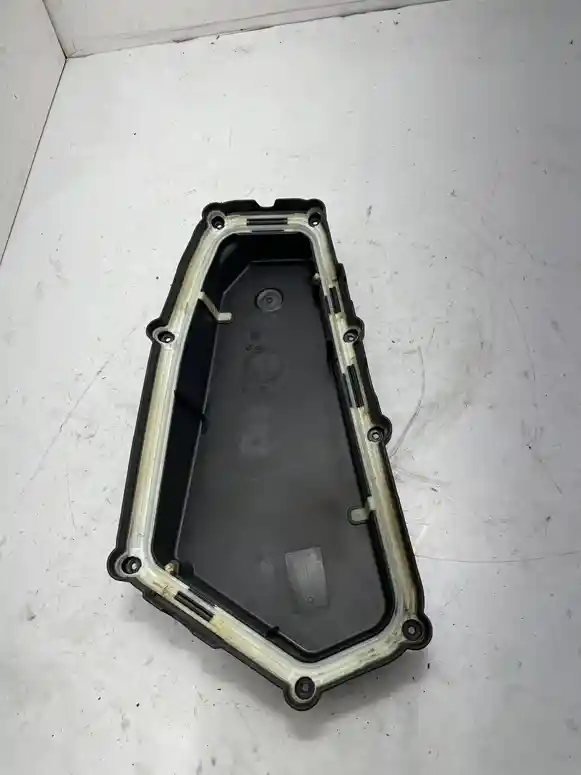

На электрических контактах не должно быть выраженной коррозии, обгорания или механического разрушения. У блоков с крышкой проверяют состояние уплотнений и фиксирующих защёлок. Следы нештатной пайки, обрезанные проводники или установленные вместо предохранителей перемычки требуют особого внимания при оценке пригодности узла.
Повреждение внутренних соединений монтажного блока может вызывать периодическое или постоянное отсутствие питания отдельных электрических потребителей. Возможны нестабильная работа освещения, стеклоочистителей, вентилятора и других систем, подключённых через соответствующий блок.
При плохом контакте иногда возникают локальный перегрев, запах нагретого пластика или изменение цвета контактных гнёзд. Однако аналогичные симптомы могут быть вызваны неисправностью проводки, реле или самого потребителя. Для определения причины требуется проверка электрической цепи по схеме автомобиля.
1. Сверьте OEM-номер, исполнение корпуса и расположение основных электрических разъёмов.
2. Осмотрите монтажную панель на наличие трещин, деформации и следов перегрева.
3. Проверьте состояние контактных гнёзд: они не должны быть оплавлены, обгоревшими или заметно деформированными.
4. Убедитесь в целостности защёлок, крепёжных выступов и посадочных мест корпуса.
5. Сравните расположение предохранителей и реле с исполнением исходного блока, учитывая возможные различия комплектации.
6. Уточните наличие крышки, установленных защитных элементов, реле и ответных разъёмов, если они требуются для монтажа.
Важно: визуально исправный блок может иметь повреждения внутренних токопроводящих соединений. При возможности его электрическую целостность проверяют по заводской схеме, а работоспособность электронных компонентов — предусмотренными диагностическими средствам
Замена необходима при разрушении корпуса, обгорании внутренних шин, повреждении контактных гнёзд или неисправности встроенных компонентов, которые не подлежат отдельному ремонту. Причиной повреждений могут стать короткое замыкание, перегрузка, попадание влаги или механическое воздействие.
Если неисправен только отдельный сменный предохранитель либо реле, замена всего монтажного блока обычно не требуется. Решение о покупке комплектного узла принимают после диагностики, когда подтверждено повреждение самого блока или восстановление его штатных соединений невозможно либо нецелесообразно.

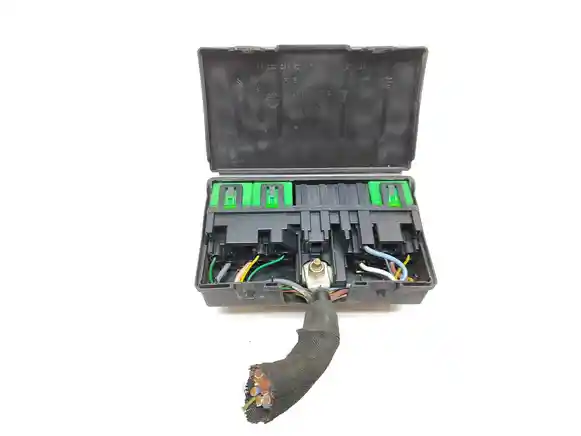

Комплект может включать монтажное основание, пластиковый корпус, установленные предохранители, реле и защитную крышку. В отдельных предложениях присутствуют фрагменты заводской проводки, контактные колодки или крепёжные элементы. Состав зависит от того, в каком виде узел был снят с автомобиля.
Даже при обозначении «комплект» часть гнёзд может оставаться пустой, если это предусмотрено комплектацией автомобиля или отдельные компоненты были сняты. Наличие электронного модуля, силовых перемычек и специальных предохранителей необходимо подтверждать по фотографиям и характеристикам конкретного предложения.
При сравнении проверяют количество и расположение внешних разъёмов, форму контактных колодок, конфигурацию крепёжных точек и габариты корпуса. Важны также число посадочных гнёзд, типы устанавливаемых предохранителей и наличие предусмотренных конструкцией релейных позиций.
Для блоков с внутренней электроникой необходимо учитывать аппаратную ревизию и требования к программной совместимости. Совпадение посадочных размеров не означает идентичности электрической схемы. Подключение блока с другой разводкой контактов может привести к неправильной работе оборудования или повреждению электрических цепей.
Применяемость зависит от поколения кузова, года выпуска, типа двигателя и установленного электрооборудования. Различия могут быть связаны с климатической системой, освещением, дополнительными электроприводами и другими опциями, для которых предусмотрены отдельные защищаемые цепи.
Для точного подбора рекомендуется использовать VIN автомобиля и заводской номер монтажного блока. Если электрическая система ранее ремонтировалась или переоборудовалась, необходимо дополнительно сверить фактическую проводку. Для некоторых блоков со встроенным управлением после замены может потребоваться кодирование или адаптация.
На Aldym.kz можно подобрать оригинальный блок предохранителей (комплект) б/у по OEM-номеру и характеристикам автомобиля. Предусмотрена гарантия 14 дней и доставка по Казахстану.
При восстановлении системы распределения питания могут понадобиться отдельные предохранители, реле, электрические разъёмы, участки проводки и силовые соединительные элементы. Если неисправность возникла после попадания воды, следует проверить прилегающие жгуты и контактные колодки, чтобы исключить повторное повреждение установленного блока.
Отдельный предохранитель представляет собой сменный защитный элемент, рассчитанный на определённые электрические характеристики. Он устанавливается в соответствующее гнездо и при срабатывании размыкает защищаемую цепь.
Блок предохранителей является монтажным и распределительным узлом, объединяющим множество электрических соединений. В комплектном исполнении он может продаваться вместе с установленными защитными элементами и реле. Поэтому замена отдельного предохранителя и замена всего блока — разные ремонтные операции с различными требованиями к подбору.
Перед демонтажем монтажного блока необходимо отключить питание в порядке, установленном производителем автомобиля. Разъёмы отсоединяют за предусмотренные фиксаторы, не вытягивая их за провода. Новый блок устанавливают в штатные крепления, после чего подключают колодки в соответствии с заводской схемой.
Перед подачей питания проверяют правильность соединений и номиналы установленных предохранителей. Если блок содержит электронное управление, выполняют необходимые диагностические процедуры. Работы с высоковольтными распределительными узлами гибридных и электрических автомобилей допускаются только для квалифицированных специалистов с соблюдением требований электробезопасности.
Это монтажный блок, предлагаемый с определённым набором установленных компонентов. Точный состав комплекта указывается в карточке конкретного товара.
Не обязательно. Некоторые гнёзда могут быть пустыми, а отдельные предохранители или реле — отсутствовать. Наличие каждого компонента следует проверять перед покупкой.
Только при подтверждённой совместимости электрической схемы, разъёмов и заводского исполнения. Внешнее сходство блоков недостаточно для безопасной замены.
