Датчик массового расхода воздуха (ДМРВ, MAF) — электронный элемент системы управления двигателем, измеряющий массу воздуха, поступающего во впуск. Полученные данные используются блоком управления для расчёта нагрузки двигателя, количества подаваемого топлива и других параметров работы системы.
На большинстве современных автомобилей применяется термоанемометрический принцип измерения: электронный чувствительный элемент взаимодействует с проходящим воздушным потоком, а схема датчика определяет его массовый расход. Благодаря измерению именно массы воздуха система может учитывать изменение его плотности при разных условиях.
В зависимости от конструкции внутри ДМРВ может находиться дополнительный датчик температуры впускного воздуха. Измерительный модуль устанавливается после воздушного фильтра, где через него проходит уже очищенный воздушный поток.
ДМРВ должен точно измерять количество воздуха в рабочем диапазоне конкретного двигателя. Его характеристика согласована с электронной системой управления, поэтому одинаковые размеры корпуса и разъёма сами по себе не гарантируют взаимозаменяемость датчиков.
Воздушный поток проходит через измерительную зону датчика. В термоанемометрическом ДМРВ электронная система поддерживает заданный температурный режим чувствительного элемента, а проходящий воздух изменяет интенсивность его охлаждения. По необходимой электрической коррекции определяется масса проходящего воздуха.
Блок управления получает сигнал ДМРВ и использует его вместе с оборотами двигателя, положением дросселя, давлением во впуске и другими параметрами. На основании этих данных рассчитывается текущая нагрузка и требуемый режим работы двигателя.
Осмотрите пластиковый корпус, крепёжные точки и соединения с впускными патрубками. Не должно быть трещин, сколов и повреждений, способных нарушить установку датчика в воздушном тракте.
Проверьте разъём, фиксатор и электрические контакты на отсутствие коррозии, оплавления и механического повреждения. Чувствительный элемент не должен иметь видимых следов грубой механической очистки или повреждения инструментом.
Некорректные показания расходомера могут сопровождаться снижением мощности, нестабильной реакцией двигателя на нагрузку, изменением расхода топлива, затруднённым запуском или ошибками, связанными с количеством поступающего воздуха и составом смеси.
Однако такие симптомы не являются однозначным подтверждением неисправности ДМРВ. Похожие отклонения возникают при негерметичности впуска после расходомера, загрязнённом воздушном фильтре, неисправности топливной системы, EGR, датчика давления или других элементов управления двигателем.
1. Считайте ошибки и текущие параметры. Проверьте зарегистрированные коды неисправностей и значение массового расхода воздуха на диагностическом оборудовании.
2. Оцените изменение показаний. Значение расхода должно логично увеличиваться при росте оборотов и нагрузки. Конкретные нормальные значения зависят от объёма двигателя, его режима и условий измерения.
3. Проверьте воздушный тракт. Осмотрите соединения после ДМРВ. Трещина или неплотность в этой зоне может привести к поступлению воздуха, который не был учтён расходомером.
4. Проверьте воздушный фильтр. Сильное загрязнение фильтрующего элемента способно ограничивать поток, а неправильная установка или повреждение фильтра — способствовать загрязнению чувствительного элемента.
5. Проверьте электрическую цепь. Питание, массу и сигнальные линии измеряют по электрической схеме конкретного автомобиля. При наличии встроенного датчика температуры учитываются и его цепи.
Важно: не подавайте напряжение аккумулятора непосредственно на неизвестные контакты ДМРВ и не замыкайте выводы разъёма. Сопротивление и целостность проводки проверяйте только в обесточенном состоянии. Не касайтесь чувствительного элемента инструментом или пальцами.
Замена требуется при подтверждённом внутреннем дефекте датчика, отсутствии корректного сигнала при исправном питании и проводке либо при физическом повреждении измерительного элемента или корпуса.
Если причиной неправильных показаний является негерметичность впуска, неисправность проводки или ограничение воздушного потока, сначала устраняют соответствующую проблему. Загрязнение чувствительного элемента также не всегда означает необходимость замены датчика.

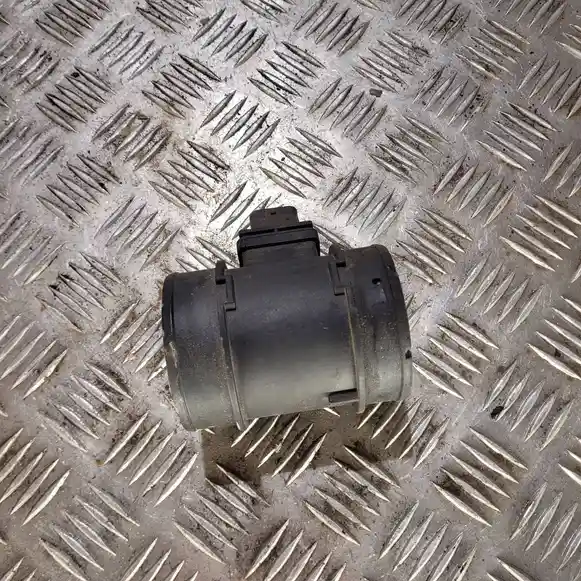

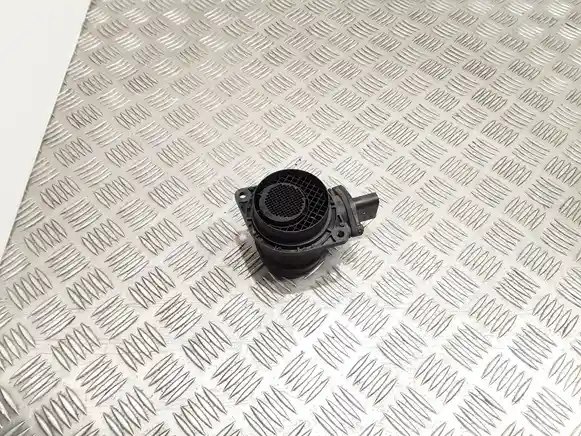

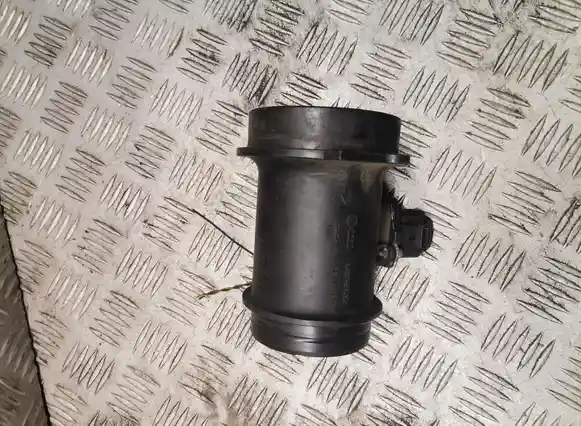

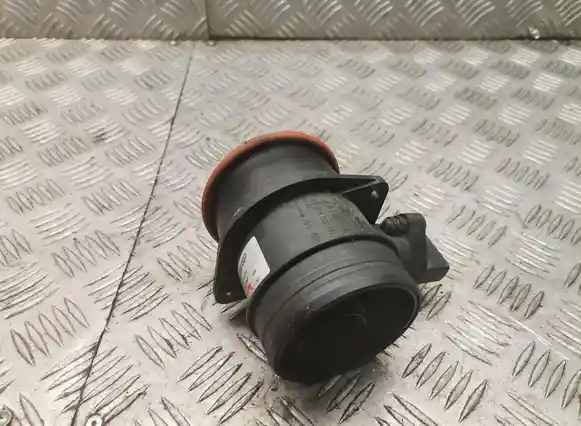

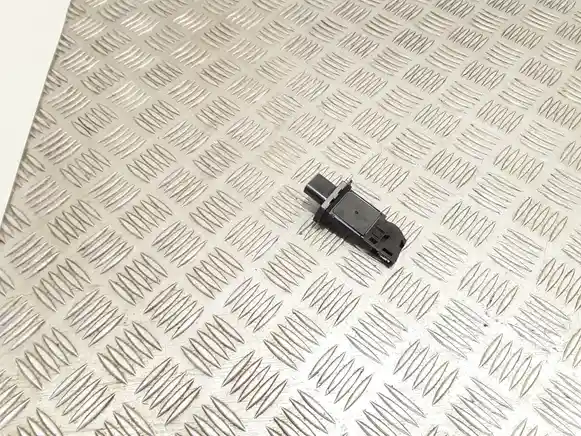

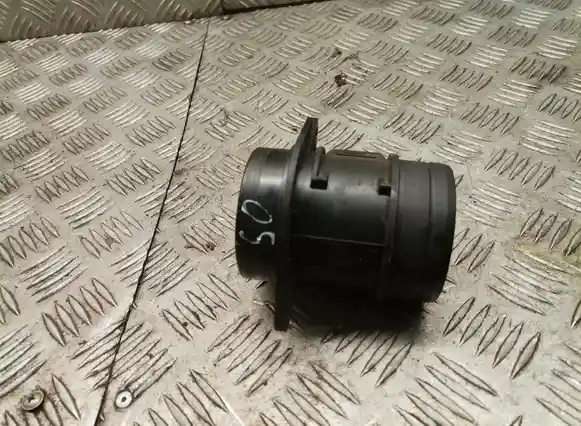

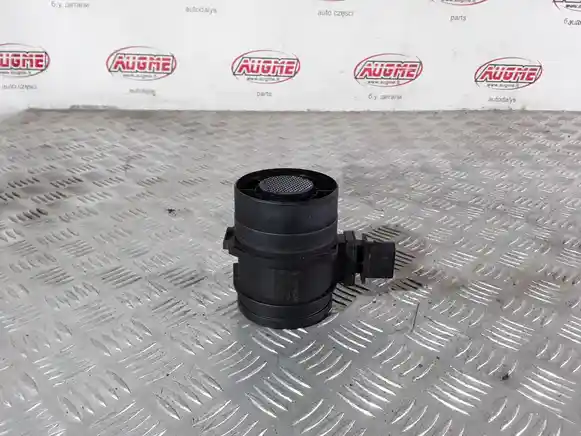

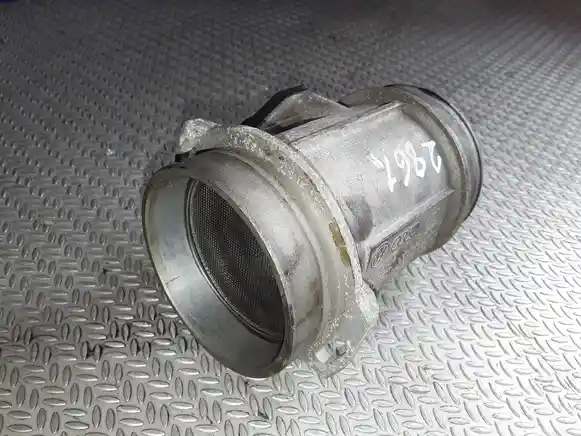

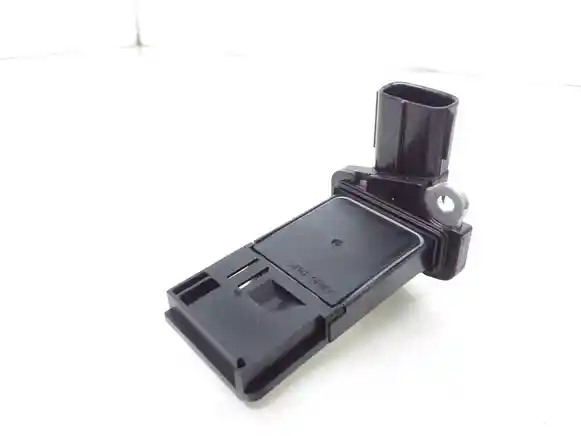

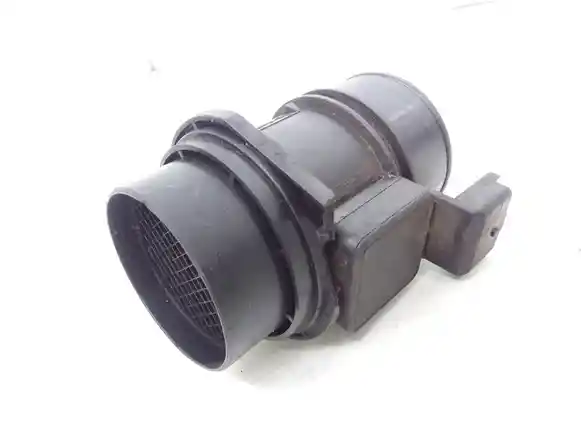

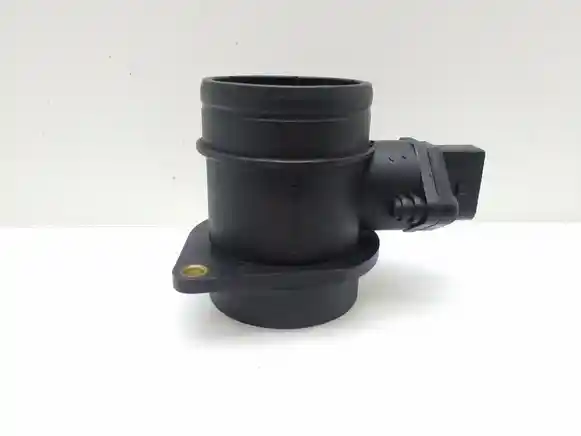

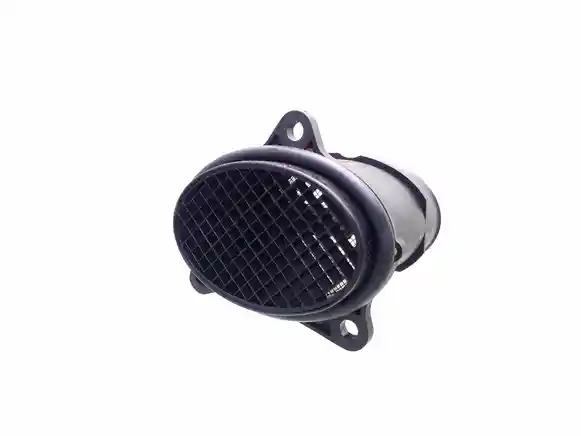

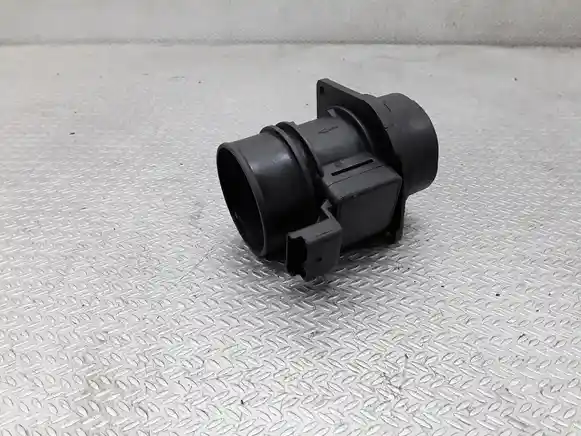

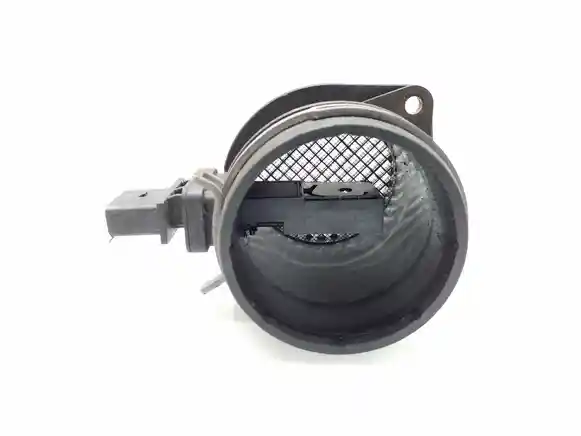

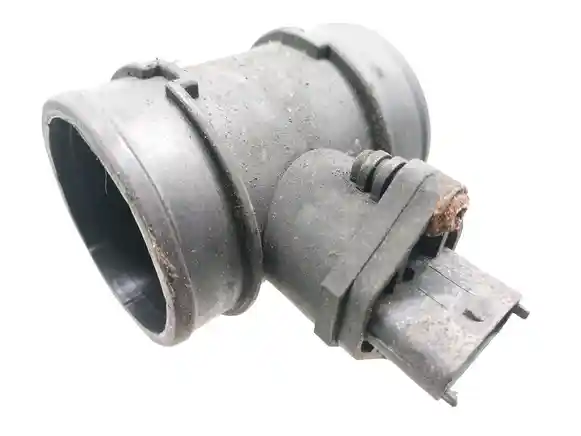

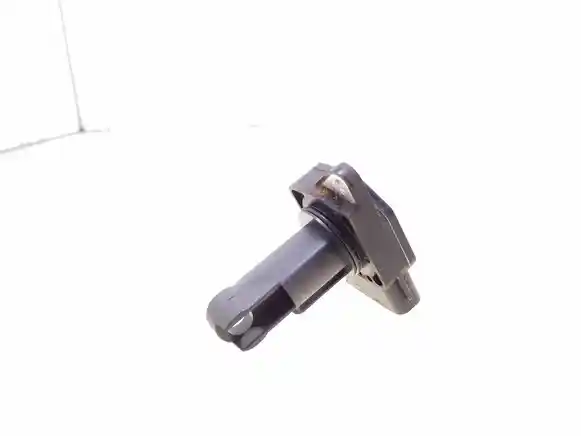

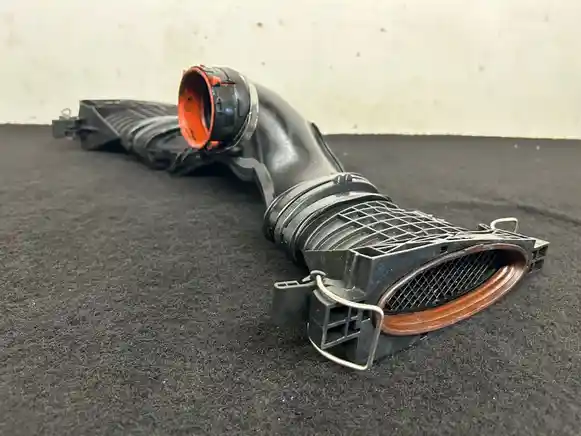

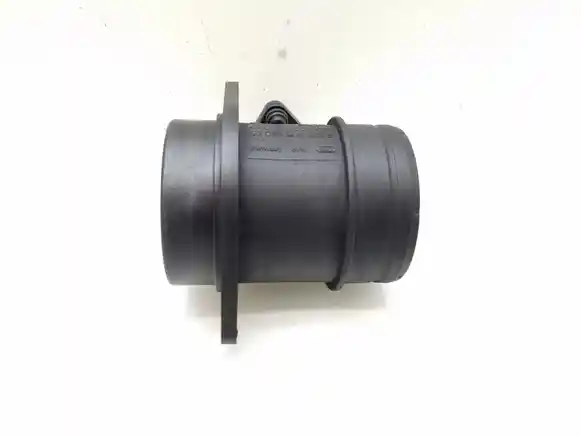

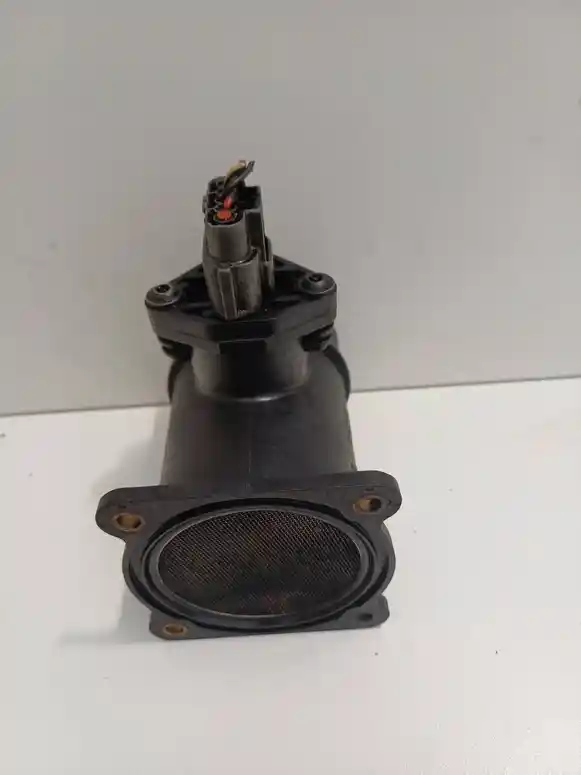

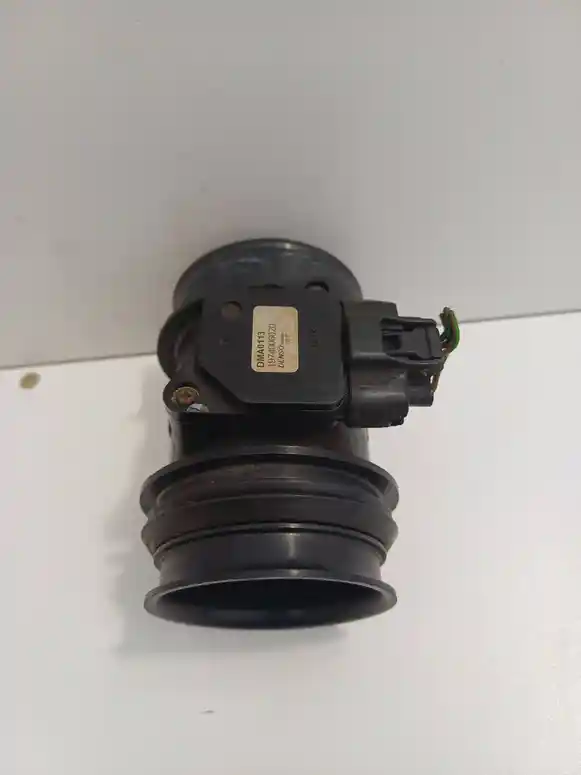

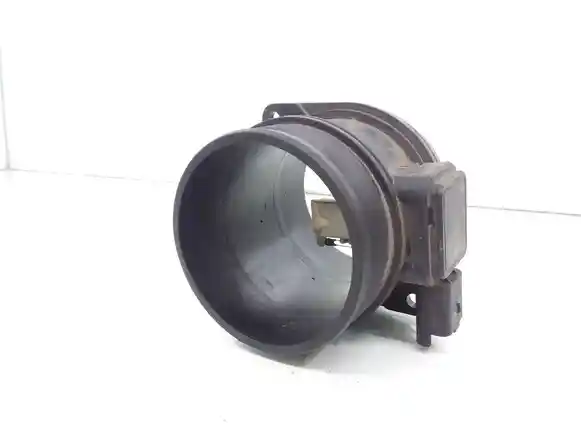

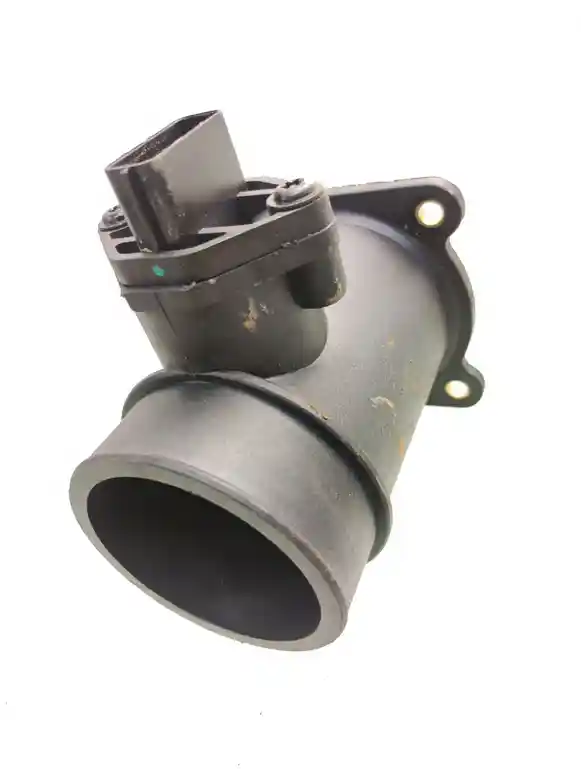

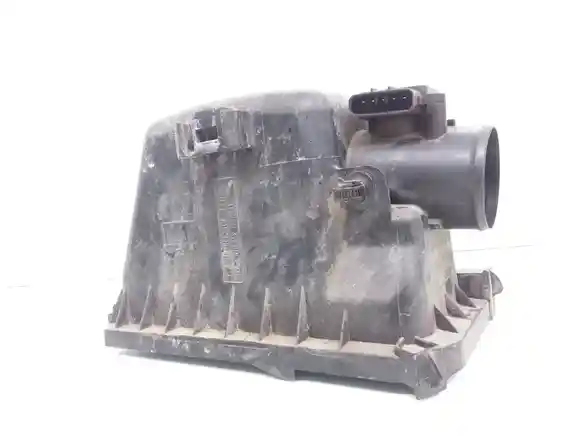

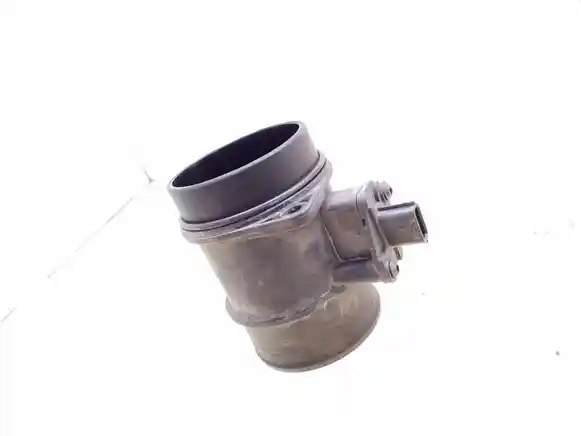

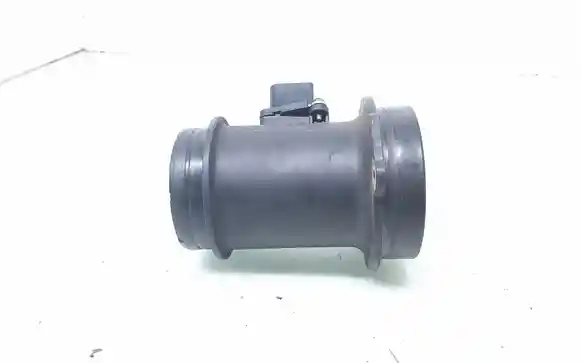

ДМРВ может продаваться отдельным измерительным модулем либо в сборе с корпусом воздушного канала. Уплотнения, крепёж, впускные патрубки и другие соседние элементы входят только при их фактическом наличии на конкретной позиции.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните маркировку датчика и исполнение измерительного модуля. Если ДМРВ поставляется вместе с воздушным каналом, сопоставьте его диаметр, направление установки и соединения с соседними патрубками.

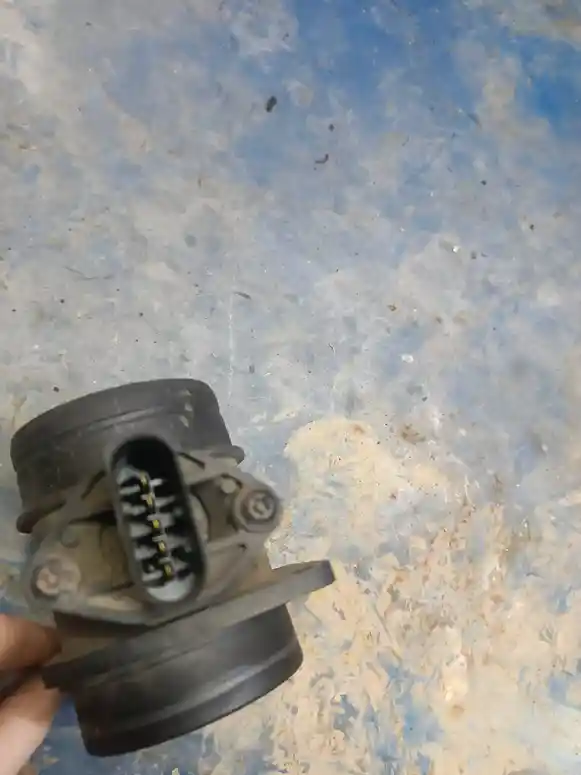

Проверьте форму электрического разъёма и количество контактов. У расходомера со встроенным измерением температуры электрическая конфигурация может отличаться от более простой версии.
Особенно важно учитывать рабочий диапазон массового расхода. Более мощная модификация двигателя может использовать расходомер, рассчитанный на другой воздушный поток, поэтому совпадение разъёма и посадочного диаметра не подтверждает электрическую совместимость.
Закажите подходящий датчик массового расхода воздуха на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Работа ДМРВ связана с воздушным фильтром, корпусом фильтра, впускными патрубками, дроссельной заслонкой и другими элементами воздушного тракта. При диагностике также могут учитываться данные датчика давления во впуске, поскольку блок управления способен сопоставлять расход воздуха с другими расчётными параметрами двигателя.

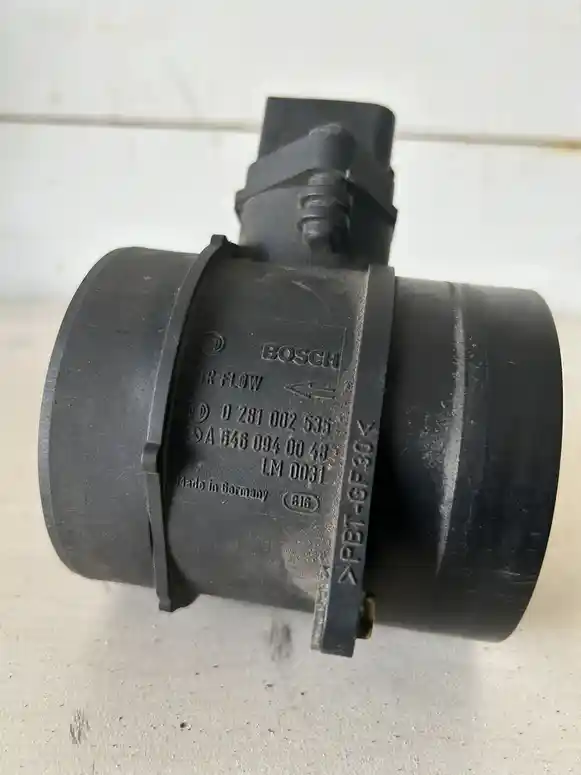

Измерительный канал расходомера рассчитан на определённое направление воздушного потока. На корпусе многих датчиков предусмотрена стрелка, показывающая направление движения воздуха от фильтра к двигателю.
Внутренняя геометрия канала и расположение чувствительного элемента формируют определённые условия измерения. Установка корпуса в обратном направлении, если конструкция физически это допускает, может привести к неправильным показаниям.
По этой же причине нежелательно произвольно изменять участок впуска непосредственно перед расходомером. Сильное изменение геометрии воздушного канала способно повлиять на характер потока в измерительной зоне.
ДМРВ не имеет обычных трущихся механических деталей, однако его точность зависит от состояния чувствительного элемента и электронной схемы. На работу могут влиять длительные температурные циклы, вибрации и загрязнения, попавшие во впуск.
Масляный налёт на измерительном элементе может быть связан с особенностями вентиляции картера, загрязнением впускной системы или использованием неподходящих фильтрующих материалов. Следы вскрытия электронного корпуса или повреждения защитных элементов требуют дополнительного внимания.
Важно: чувствительный элемент ДМРВ очень деликатный. Его нельзя протирать тканью, щёткой или очищать металлическими предметами. Если для конкретного типа датчика допускается очистка, необходимо использовать подходящий метод без механического воздействия.
ДМРВ непосредственно определяет массовый расход проходящего воздуха, тогда как MAP-датчик измеряет абсолютное давление во впускном тракте. Система управления может использовать один из этих способов расчёта нагрузки или одновременно учитывать показания нескольких датчиков.
Изменение работы двигателя после отключения может дать дополнительную диагностическую информацию, поскольку блок управления способен перейти на резервные расчётные значения. Однако такая проверка сама по себе не подтверждает неисправность ДМРВ и может зарегистрировать дополнительные ошибки.
Нет. Воздушный фильтр является расходным элементом, а исправный ДМРВ обычно не требует периодической замены вместе с ним. Расходомер меняют при подтверждённой неисправности.
