Главный цилиндр сцепления преобразует усилие на педали сцепления в давление гидравлической жидкости и передаёт его к рабочему цилиндру для управления механизмом выключения сцепления.
При подборе важно учитывать конструкцию гидропривода сцепления, диаметр поршня и рабочий ход цилиндра, расположение и способ крепления, тип соединения с педалью, расположение штуцеров и способ подключения гидравлической магистрали и бачка.
Главный цилиндр состоит из корпуса, поршня, внутренних уплотнений, возвратных элементов и гидравлических каналов. Шток или шарнирная тяга связывает поршень с педалью сцепления, а выходное соединение направляет жидкость в гидропривод.
В зависимости от конструкции цилиндр может получать жидкость из отдельного бачка либо из общего бачка тормозной системы. На некоторых автомобилях бачок или подводящий патрубок является частью цилиндра, на других эти элементы устанавливаются отдельно.
Главные цилиндры сцепления могут различаться диаметром поршня, рабочим ходом, конструкцией корпуса, расположением креплений и штуцеров, способом соединения с педалью и типом подключения гидравлической магистрали. Внешне похожие цилиндры не всегда взаимозаменяемы из-за различий в конструкции педального узла и гидропривода сцепления.
При выборе рекомендуется сверять OEM-коды автозапчастей, диаметр поршня и рабочий ход цилиндра, расположение креплений и штуцеров, тип гидравлических соединений, способ соединения с педалью и совместимость с рабочим цилиндром сцепления.
При нажатии педали шток перемещает поршень внутри главного цилиндра. После перекрытия компенсационного канала дальнейшее движение поршня создаёт давление жидкости, которое передаётся через гидравлическую магистраль к рабочему цилиндру.
Рабочий цилиндр преобразует полученное давление обратно в механическое перемещение и воздействует на механизм выключения сцепления. После отпускания педали поршень главного цилиндра возвращается в исходное положение, а давление в контуре снижается.
Осмотрите корпус цилиндра на трещины и механические повреждения, особенно в местах крепления и расположения гидравлических соединений. Проверьте состояние штуцеров, быстросъёмных соединений, резьбы и патрубка подачи жидкости, если он является частью детали.
Оцените шток и его соединение с педалью: отверстия, шарниры и пластиковые элементы не должны иметь критической выработки или повреждений. Следы жидкости со стороны штока и пыльника могут указывать на потерю герметичности внутренних уплотнений.
Неисправность может проявляться проваливанием педали, изменением её рабочего хода, медленным возвращением или невозможностью полностью выключить сцепление. При внутреннем перепускании жидкости давление может постепенно снижаться даже без заметной наружной течи.
Возможны также снижение уровня жидкости и видимые следы утечки в районе педального узла или цилиндра. Похожие симптомы возникают при повреждении гидролинии, наличии воздуха в контуре или неисправности рабочего цилиндра.
1. Проверьте уровень рабочей жидкости. Если уровень снижается, необходимо определить место утечки во всём гидравлическом контуре.
2. Осмотрите зону педали. Следы жидкости около штока главного цилиндра или на элементах педального узла могут указывать на негерметичность со стороны поршня.
3. Проверьте магистраль и рабочий цилиндр. Наружная утечка в другой части системы может давать те же симптомы, что и неисправность главного цилиндра.
4. Оцените удержание давления. Если при постоянном усилии педаль постепенно продолжает перемещаться без внешней утечки, одной из возможных причин является внутренний перепуск жидкости через уплотнения главного цилиндра.
5. После ремонта удалите воздух из системы. Воздух сжимается значительно сильнее жидкости и уменьшает полезный ход исполнительного механизма.
Важно: если сцепление использует общий бачок с тормозной системой, не допускайте чрезмерного снижения уровня жидкости. Используйте только жидкость предусмотренной производителем спецификации и соблюдайте установленную процедуру прокачки.
Замена требуется при подтверждённой наружной утечке через корпус или уплотнения, внутреннем перепускании жидкости, заклинивании поршня либо механическом повреждении корпуса, штока или неразборных соединений.
Если причиной недостаточного хода является воздух в системе, повреждение магистрали или неисправность рабочего цилиндра, замена исправного главного цилиндра проблему не устранит. Поэтому перед установкой другой детали необходимо определить участок, на котором теряется давление.

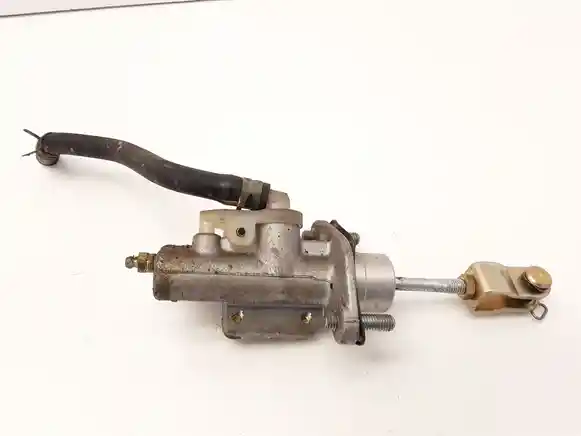

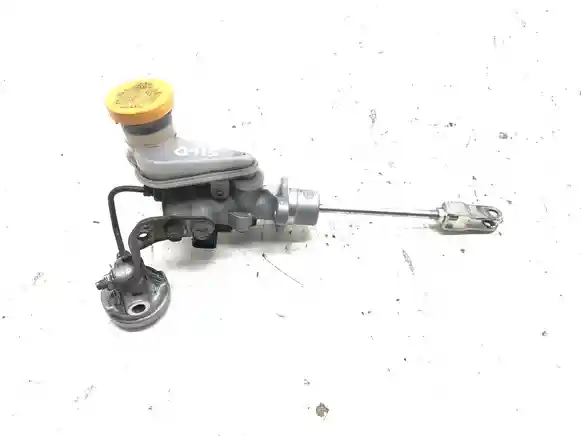

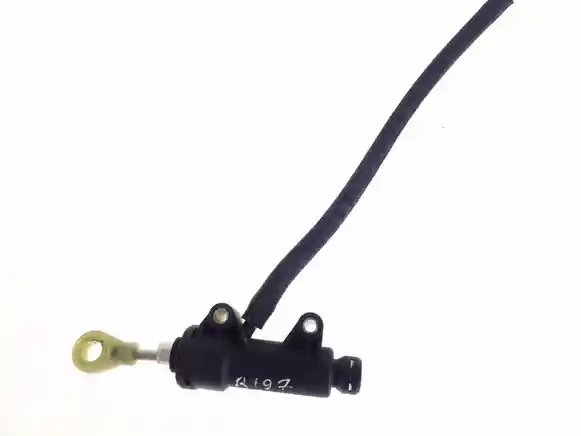

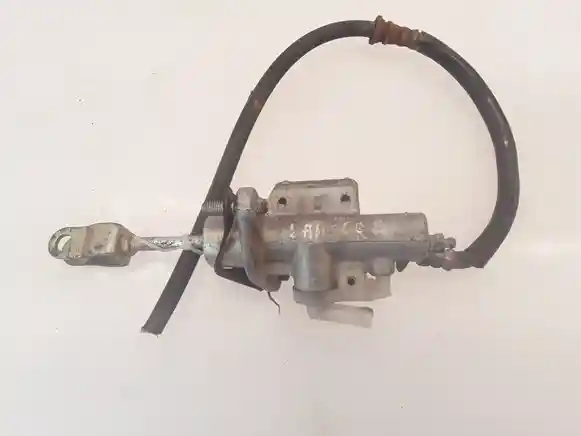

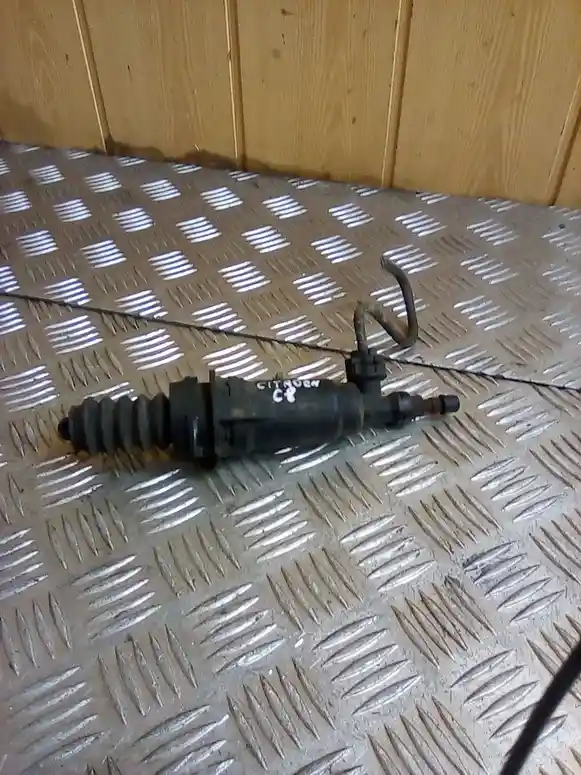

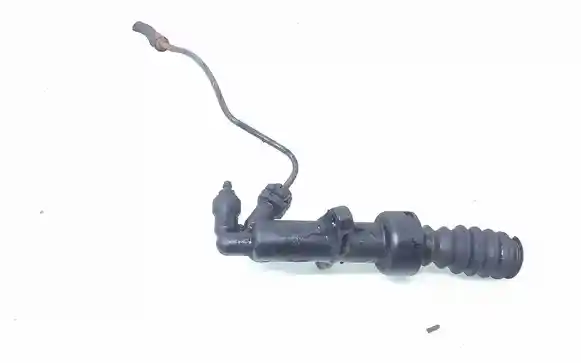

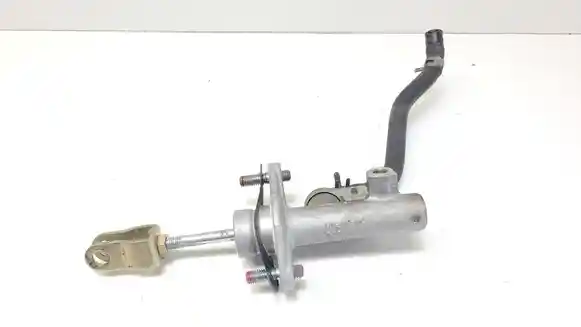

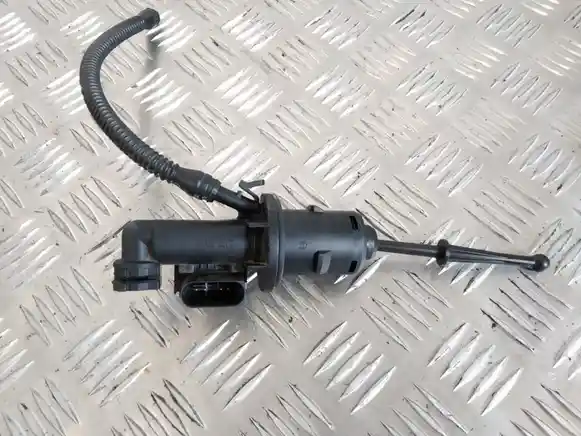

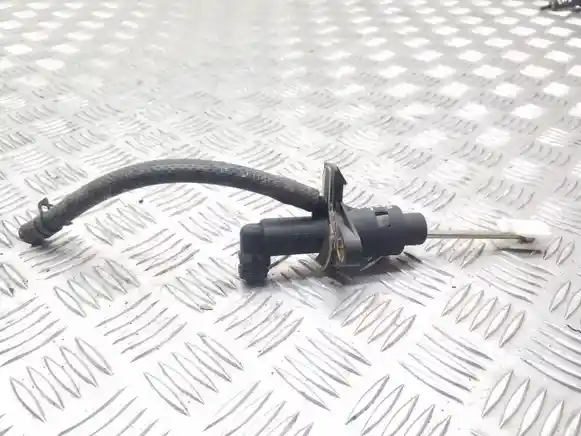

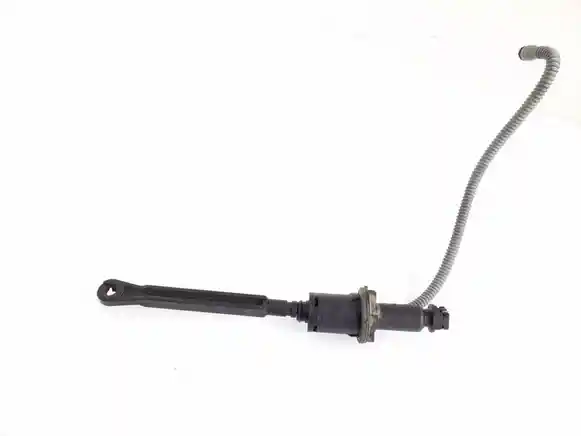

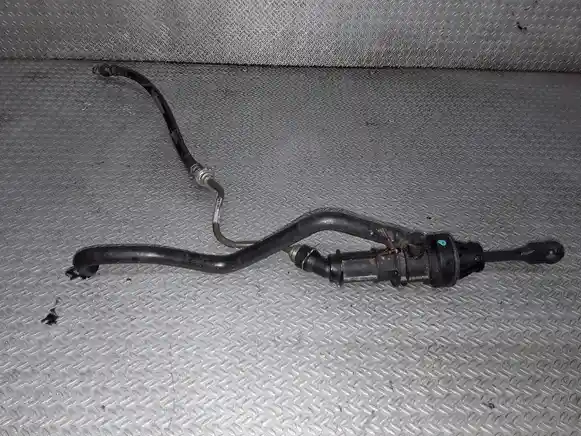

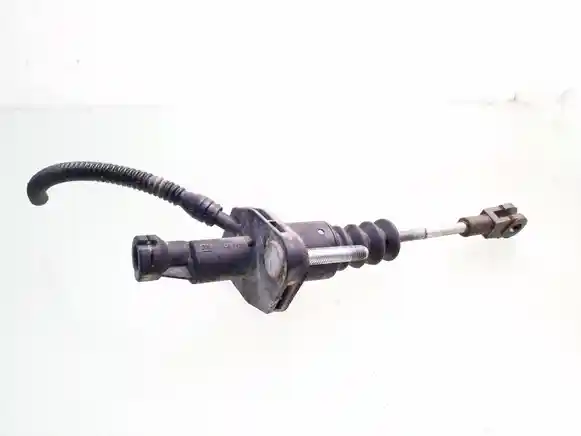

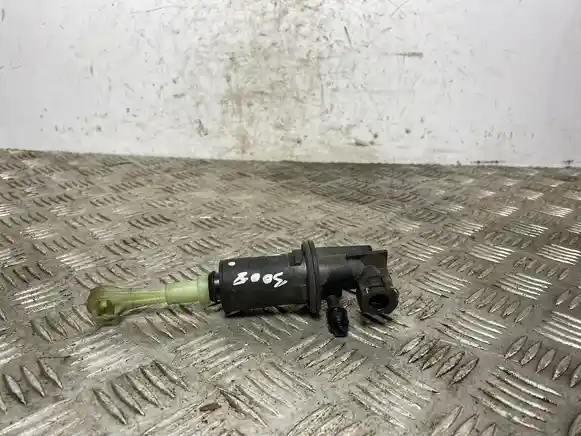

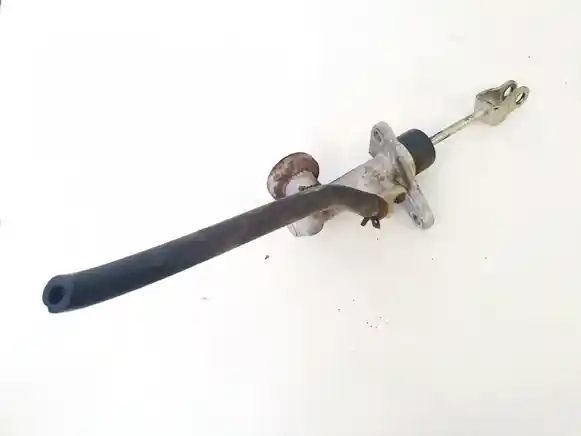

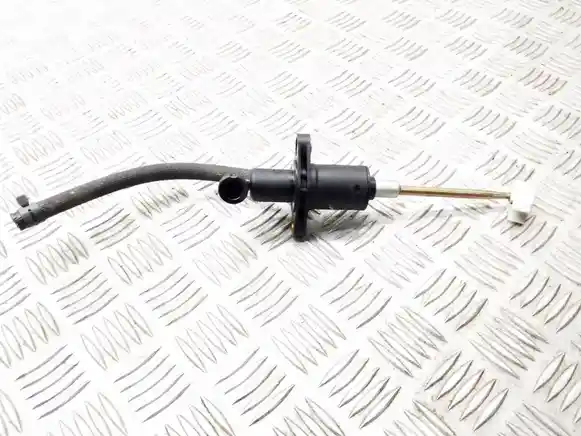

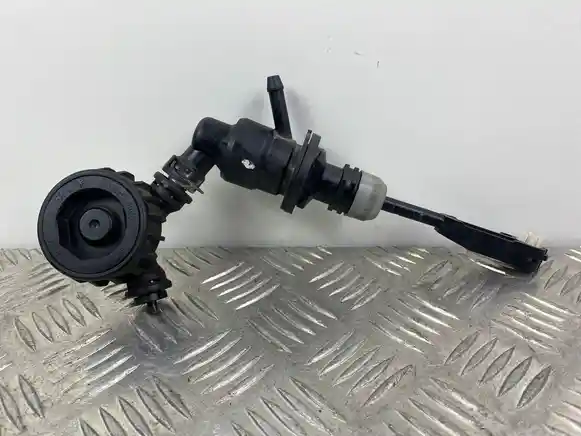

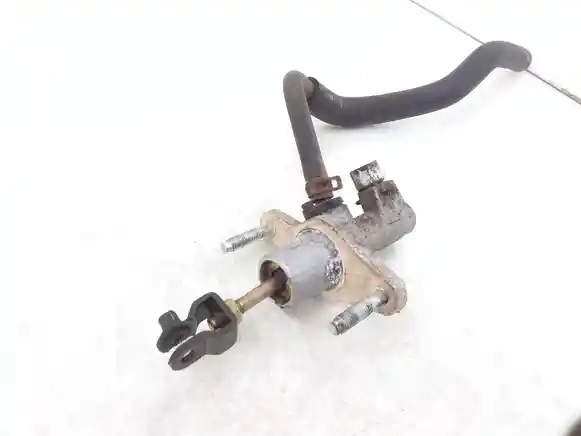

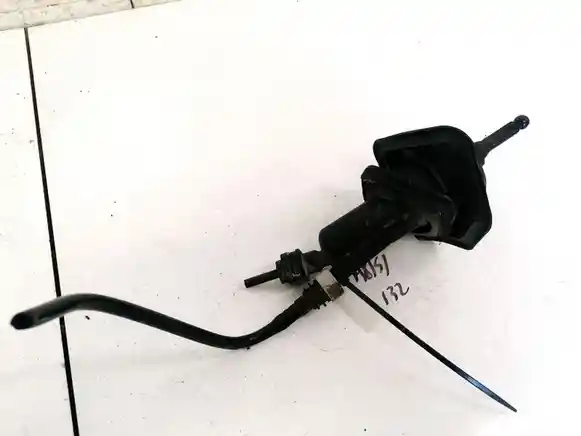

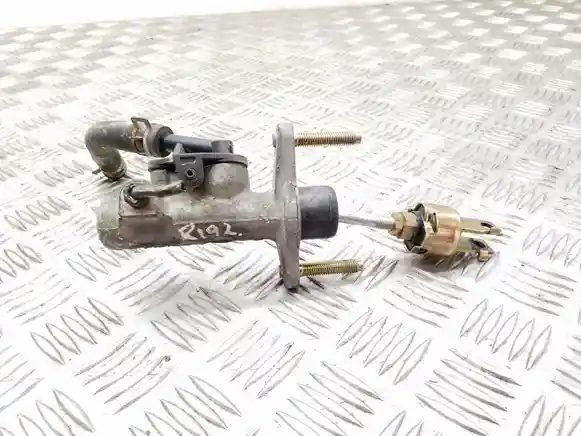

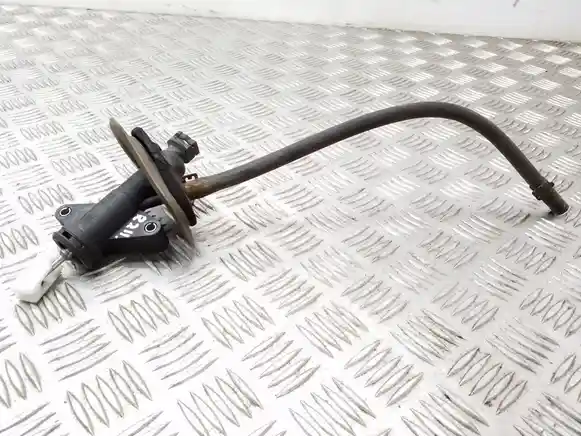

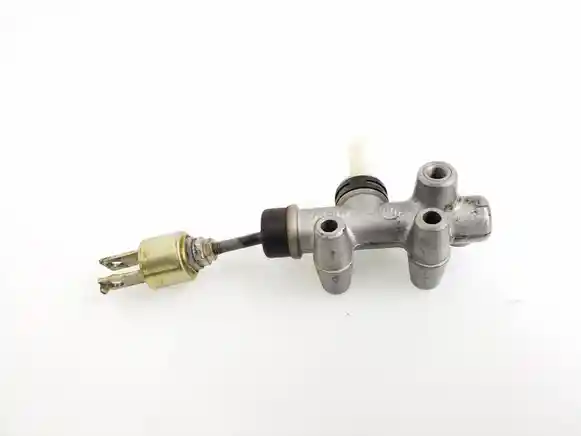

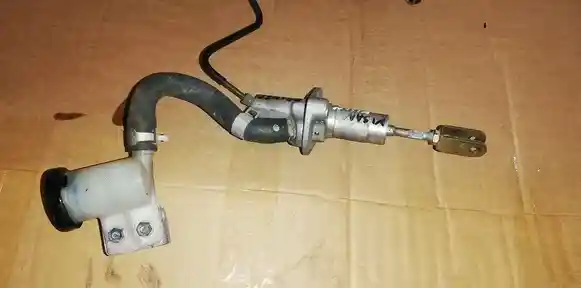

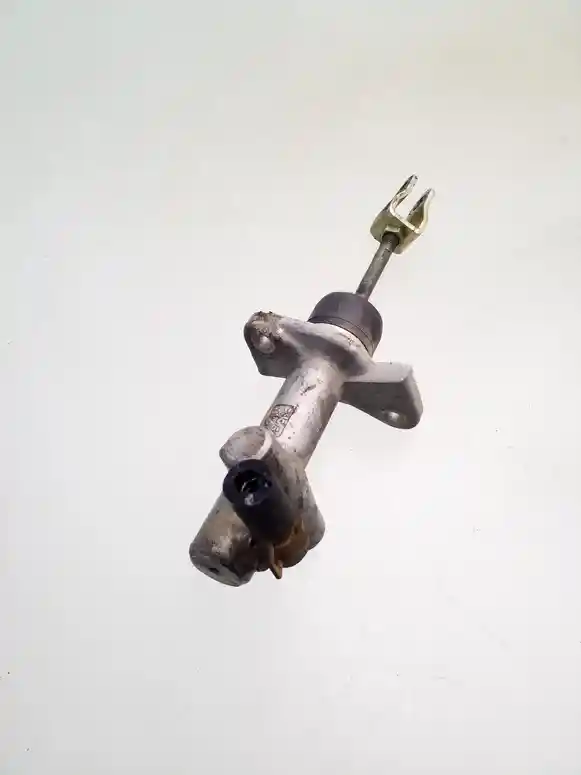

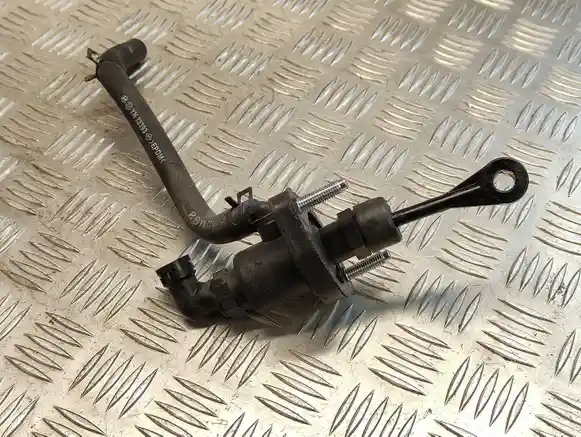

Основной товар — главный цилиндр сцепления в сборе. На нём могут оставаться шток, пыльник, крепёжные элементы, патрубок подачи жидкости, соединительные фиксаторы или бачок, если он предусмотрен конструкцией конкретного узла.
Педальный узел, гидравлическая магистраль и рабочий цилиндр не являются обязательной частью предложения. Фактическая комплектация определяется по фотографиям и описанию товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните форму корпуса и крепёжного фланца, расположение отверстий, длину и исполнение штока, а также способ его соединения с педалью. Проверьте тип и положение входного и выходного гидравлических соединений.
Если бачок установлен непосредственно на цилиндре, необходимо учитывать его посадку и расположение. Для цилиндров с быстросъёмным соединением гидролинии важны конструкция штуцера и используемый фиксатор.
Различия также возможны после изменения педального механизма или гидравлической системы в ходе выпуска модели. Поэтому совпадение наружной формы цилиндра не гарантирует одинаковой работы гидропривода.
Закажите подходящий главный цилиндр сцепления на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.

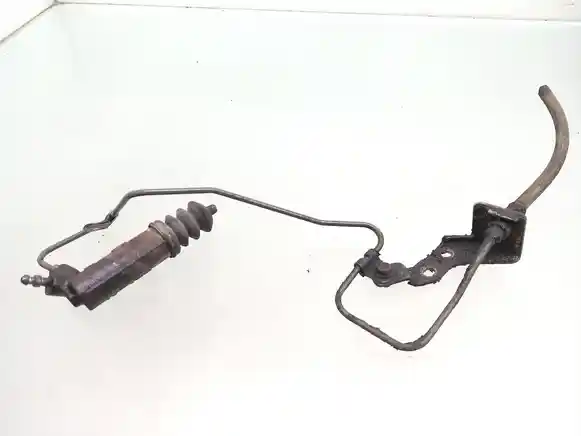

Главный цилиндр работает в одном гидравлическом контуре с магистралью и рабочим цилиндром сцепления. Поэтому потеря герметичности или наличие воздуха на любом участке влияет на перемещение выжимного механизма.
Если гидропривод создаёт нормальный рабочий ход, а сцепление продолжает выключаться неправильно, необходимо диагностировать механические элементы — выжимной подшипник, вилку, корзину и ведомый диск.
Внутри главного цилиндра поршень с уплотнениями разделяет зоны гидравлического контура. При износе манжеты часть жидкости может проходить через уплотнение внутри самого цилиндра вместо создания и удержания необходимого давления.
В такой ситуации уровень жидкости способен оставаться практически неизменным, а наружная поверхность цилиндра — сухой. При этом педаль под постоянной нагрузкой может постепенно уходить дальше, а рабочий цилиндр не получает необходимого объёма жидкости.
Именно поэтому отсутствие наружной течи не исключает неисправность главного цилиндра. Для определения причины важно оценивать способность всей системы создавать и удерживать гидравлическое давление.
Остаточный ресурс цилиндра зависит от состояния внутренней рабочей поверхности и эластичности уплотнений. На них влияют возраст, количество рабочих циклов, качество жидкости, попадание загрязнений и длительность хранения детали.
Цилиндр, долго находившийся с открытыми гидравлическими отверстиями, требует особенно внимательной оценки: влага и грязь внутри корпуса могут повредить поверхность, по которой работают уплотнения. Наружный вид при этом не всегда отражает внутреннее состояние.
Важно: главный цилиндр относится к изнашиваемым гидравлическим компонентам. После установки необходимо использовать подходящую рабочую жидкость и правильно удалить воздух из системы — оставшийся воздух может создавать симптомы, похожие на неисправность цилиндра.

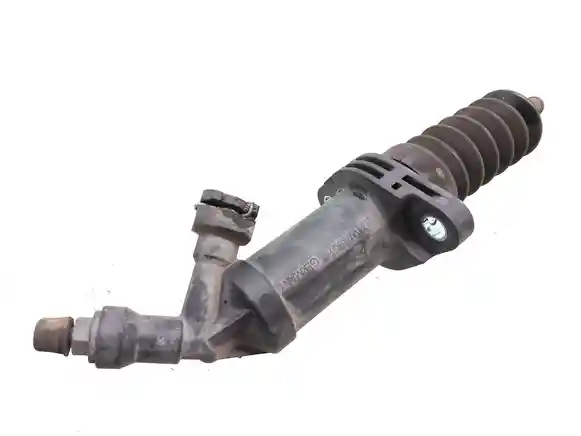

Главный цилиндр приводится педалью и создаёт давление жидкости. Рабочий цилиндр получает это давление и преобразует его в движение вилки или другого механизма выключения сцепления.
Да. Изношенные внутренние уплотнения могут пропускать жидкость внутри цилиндра между рабочими полостями. В результате давление не удерживается, хотя заметной наружной течи нет.
Да, если гидравлический контур был открыт и в него попал воздух. Систему необходимо заполнить и удалить воздух в соответствии с процедурой производителя конкретного автомобиля.
