Двигатель задвижки потока воздуха управляет положением заслонки климатической системы и регулирует направление или распределение воздушного потока в салоне автомобиля.
При подборе важно учитывать назначение привода, место установки, конструкцию корпуса, расположение креплений, форму и положение выходного вала, тип электрического разъёма и способ соединения с заслонкой.

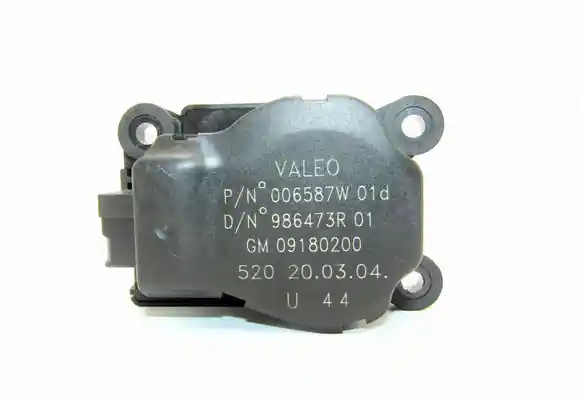

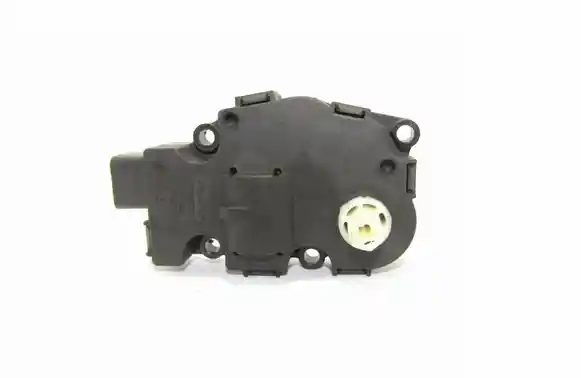

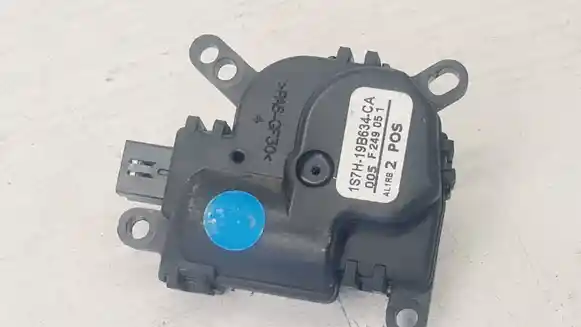

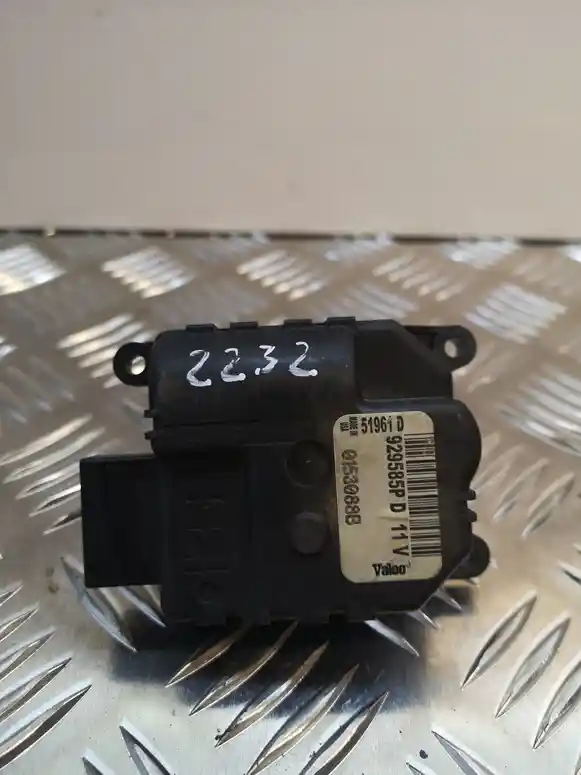

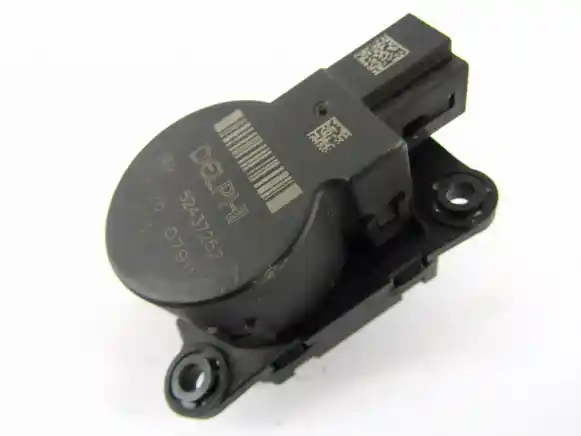

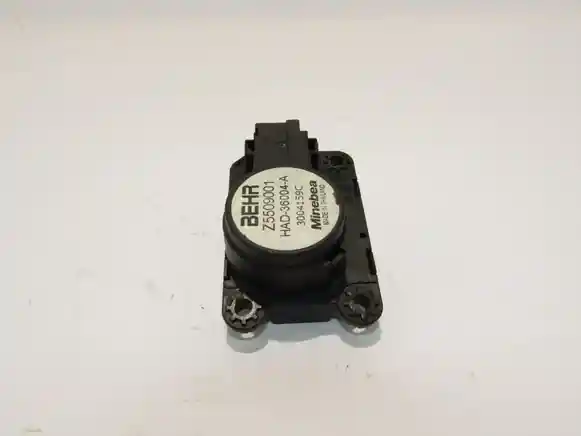

Узел представляет собой компактный электромеханический привод, обычно состоящий из небольшого электродвигателя и редуктора с пластиковыми шестернями. Редуктор уменьшает скорость вращения двигателя и передаёт усилие на вал заслонки.
В более сложных исполнениях внутри корпуса находится датчик положения или электронная схема обратной связи. Благодаря этому блок климат-контроля может определять фактическое положение заслонки и устанавливать её в необходимую позицию.
Двигатели задвижки потока воздуха могут различаться назначением, конструкцией редуктора, формой выходного вала, диапазоном перемещения, расположением креплений и электрическими разъёмами. В одной климатической системе могут применяться несколько внешне похожих приводов для управления разными заслонками.
При выборе рекомендуется сверять OEM-коды автозапчастей, назначение и место установки двигателя, форму выходного вала, крепежные точки, электрический разъём и совместимость с механизмом заслонки.
После изменения режима вентиляции блок климат-контроля передаёт команду соответствующему приводу. Электродвигатель через систему редуктора поворачивает выходной вал, связанный непосредственно с заслонкой либо с промежуточным рычажным механизмом.
Заслонка перекрывает одни воздушные каналы и открывает другие, изменяя путь воздуха внутри климатической установки. После достижения требуемого положения привод останавливается. В системах с обратной связью положение контролируется электроникой.

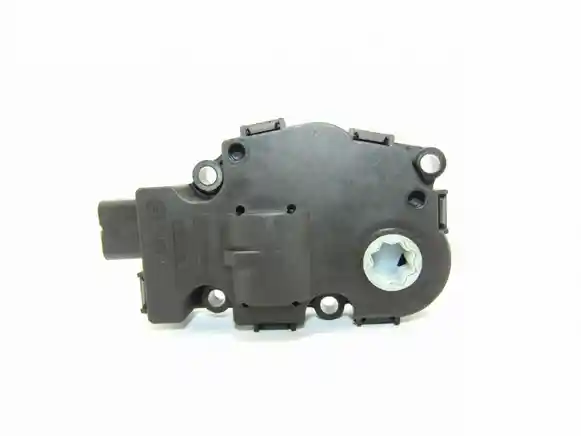

У б/у привода проверяют корпус, крепёжные отверстия, электрический разъём и выходной вал. Особое внимание следует уделить состоянию шлицов или фигурного соединения, через которое вращение передаётся заслонке.
При возможности проверяют плавность перемещения и работу редуктора. Треск, проскальзывание или невозможность пройти полный рабочий диапазон могут указывать на повреждение внутренних шестерён.
Характерный признак неисправности — щелчки, треск или повторяющийся стук из-под панели приборов при включении зажигания или изменении режима вентиляции. Часто такой звук возникает при повреждении зубьев пластиковых шестерён редуктора.
Также воздушный поток может перестать переключаться между лобовым стеклом, центральными дефлекторами и зоной ног либо оставаться только в одном положении. При неисправности датчика положения привод может постоянно пытаться скорректировать положение заслонки.
При диагностике последовательно переключают режимы распределения воздуха и проверяют, изменяется ли направление потока. Одновременно можно определить, появляется ли характерный шум привода и выполняется ли команда климатической системы.
После получения доступа к узлу проверяют электрический разъём и движение выходного вала. Если привод работает отдельно, но заслонка не перемещается, причиной может быть повреждённая ось заслонки, рычаг или механизм внутри корпуса климатической установки.
Важно: после установки другого привода на некоторых автомобилях требуется процедура калибровки или адаптации заслонок. Без неё блок управления может неправильно определять крайние положения механизма.
Замена привода требуется при отказе электродвигателя, повреждении внутренних шестерён, неисправности встроенного датчика положения, сломанном выходном валу или повреждённом корпусе. Если сам двигатель исправен, а проблема находится в заслонке, её оси или тяге, замена привода не устранит неисправность.
Основной товар — б/у электропривод заслонки климатической установки. В зависимости от конкретной позиции вместе с ним могут поставляться рычаг, тяга, промежуточная шестерня, кронштейн или крепёжные элементы.
Комплектацию конкретного товара необходимо проверять по фотографиям и описанию позиции. Заслонка, корпус отопителя, проводка и другие внешние элементы климатической системы могут не входить в продаваемый узел.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Необходимо также определить назначение привода. На одном климатическом блоке может находиться несколько внешне очень похожих моторчиков, каждый из которых управляет своей заслонкой.
Проверьте комплектацию: рычаги, тяги, дополнительные шестерни, кронштейны и крепёж могут входить в конкретную позицию либо поставляться отдельно.
Совместимость зависит от конкретного места установки и функции привода в климатическом блоке. Одинаковый автомобиль может иметь несколько приводов заслонок, которые внешне похожи, но имеют другой выходной вал, диапазон движения или внутреннюю конфигурацию.
Количество приводов также зависит от исполнения климатической системы. У простого отопителя их может быть меньше, тогда как автоматический двух- или многозонный климат-контроль использует дополнительные заслонки и приводы.
На Aldym.kz можно подобрать двигатель задвижки потока воздуха б/у с гарантией 14 дней и доставкой по Казахстану.
Двигатель задвижки работает с заслонками и воздушными каналами корпуса отопителя и кондиционера. Управление приводом осуществляет блок климатической системы, который получает информацию от органов управления и датчиков температуры. В одном климатическом блоке могут одновременно работать несколько отдельных приводов.
Привод заслонки распределения воздуха переключает направление воздушного потока между предусмотренными каналами: например, на лобовое стекло, через центральные и боковые дефлекторы или в зону ног.
Привод температурной заслонки изменяет соотношение потоков, проходящих через отопительную часть климатической установки и в обход неё. За счёт этого регулируется температура воздуха, поступающего в салон.
Привод заслонки рециркуляции переключает климатическую систему между поступлением наружного воздуха и использованием воздуха из салона.
Приводы дополнительных и зональных заслонок применяются в более сложных климатических системах. Они могут отдельно управлять потоками для водителя, пассажира, задней части салона или отдельных воздуховодов.

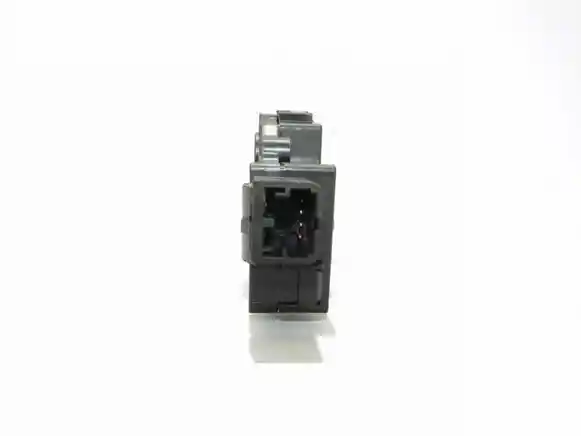

При оценке б/у привода осматривают корпус на трещины и повреждения крепёжных точек. Разъём должен быть целым, а контакты — без выраженного окисления, перегрева и механического повреждения.
Особенно важно состояние выходного соединения. Сломанные шлицы, трещина пластиковой втулки или повреждённая шестерня могут привести к проскальзыванию даже при исправном электродвигателе.
Важно: внешний осмотр не позволяет полностью определить состояние внутренних шестерён, электродвигателя и датчика положения. Для более точной оценки желательно проверить работу привода во всём предусмотренном диапазоне.
Частая причина — износ или повреждение зубьев пластиковых шестерён редуктора. Привод получает команду изменить положение, но повреждённая передача проскальзывает и создаёт повторяющийся щелчок или треск.
Не следует ориентироваться только на внешний вид. Необходимо проверить OEM-код, назначение привода, крепления, выходной вал, электрический разъём и рабочий диапазон. Внешне одинаковые приводы могут управлять разными заслонками.
На некоторых автомобилях после установки требуется калибровка крайних положений заслонки через предусмотренную процедуру или диагностическое оборудование. На других системах привод адаптируется автоматически.
