Дроссельная заслонка — узел впускной системы двигателя, регулирующий количество воздуха, поступающего во впускной коллектор. Изменение проходного сечения дросселя позволяет управлять наполнением цилиндров и, в зависимости от конструкции двигателя, его мощностью и оборотами.
Основу узла составляет корпус с круглым или близким к круглому воздушным каналом, внутри которого на оси установлена поворотная заслонка. При её открытии увеличивается проходное сечение и через впуск может проходить больший объём воздуха.
В механическом дросселе ось связана с тросом педали газа, а положение заслонки контролируется отдельным или встроенным датчиком. Электронный дроссель дополнительно содержит электродвигатель, редуктор и датчики положения, а угол открытия задаётся электронным блоком управления.
Дроссельный узел должен точно изменять проходное сечение впуска и передавать системе управления достоверную информацию о положении заслонки. Для электронных версий также важны характеристики электропривода и встроенных датчиков.
При изменении положения заслонки меняется площадь воздушного канала. На бензиновых двигателях это непосредственно влияет на количество воздуха, поступающего в цилиндры, после чего система питания корректирует подачу топлива для поддержания требуемого состава смеси.
В электронных системах положение педали газа считывается отдельными датчиками, а блок управления рассчитывает необходимый угол открытия дросселя и управляет электродвигателем заслонки. Это позволяет использовать дроссель не только для реакции на педаль, но и для стабилизации холостого хода, круиз-контроля и других функций управления двигателем.
Осмотрите корпус и посадочный фланец на трещины, сколы и деформацию. Проверьте состояние воздушного патрубка, штуцеров, резьбовых отверстий и электрического разъёма. Контакты не должны иметь выраженной коррозии или следов перегрева.
На снятом и обесточенном узле оцените состояние самой заслонки и внутреннего канала. У механической версии проверьте ось и рычажный привод на повреждения и чрезмерный люфт. Электронный узел не следует принудительно проворачивать с чрезмерным усилием, если такая операция не предусмотрена его конструкцией.
Возможные симптомы включают нестабильный холостой ход, неправильную реакцию двигателя на педаль газа, ограничение мощности, самопроизвольное изменение оборотов и переход системы управления в аварийный режим. При электронной неисправности могут появляться соответствующие ошибки положения или привода дросселя.
Загрязнение канала и кромки заслонки также способно нарушать поток воздуха при небольшом открытии. При этом похожие симптомы могут возникать из-за подсоса воздуха, датчиков двигателя, проводки или других элементов впускной системы.
1. Считайте ошибки и текущие параметры. Для электронного дросселя полезно сравнить заданное и фактическое положение заслонки, а также проверить связанные с приводом и датчиками коды неисправностей.
2. Осмотрите воздушный канал. После безопасного снятия впускного патрубка на остановленном двигателе проверьте наличие значительных отложений вокруг кромки заслонки и состояние внутренней поверхности корпуса.
3. Исключите негерметичность впуска. Подсос воздуха после дросселя может вызывать нестабильный холостой ход даже при полностью исправном дроссельном узле.
4. Проверьте электрическую часть. Осмотрите разъём и проводку. Измерения выполняйте по электрической схеме конкретного автомобиля, поскольку назначение контактов и алгоритм управления различаются.
5. После очистки или замены уточните, требуется ли для конкретного автомобиля процедура адаптации или базовой установки дросселя.
Важно: не подавайте напряжение аккумулятора непосредственно на неизвестные контакты электронного дросселя и не измеряйте сопротивление в цепи под напряжением. Не помещайте пальцы или инструменты внутрь электронного дросселя при подключённом питании — электропривод способен переместить заслонку автоматически.
Замена узла требуется при повреждении корпуса или оси, критическом механическом износе, неисправности встроенного электропривода или датчиков, если они конструктивно не обслуживаются отдельно. Причиной также может быть подтверждённое заклинивание механизма, которое невозможно устранить обслуживанием.
Если проблема связана только с загрязнением воздушного канала или внешней проводкой, замена всей заслонки может не потребоваться. Решение принимают после диагностики фактической причины неисправности.

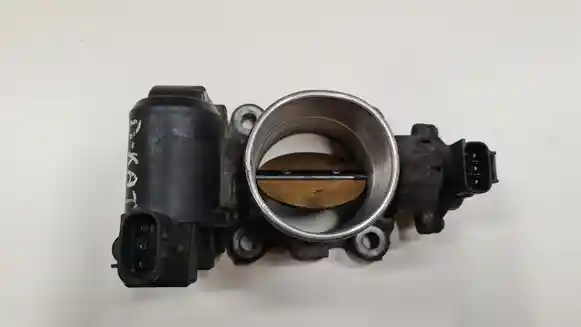

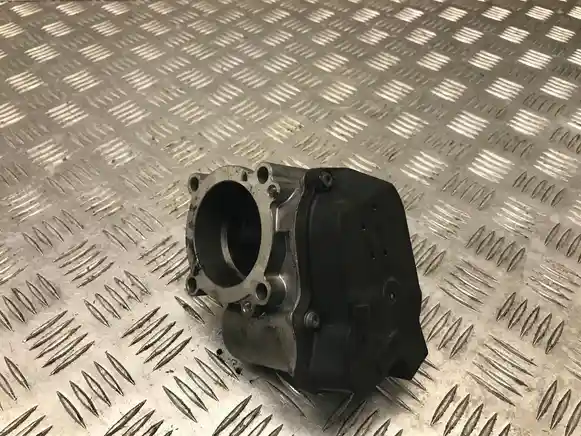

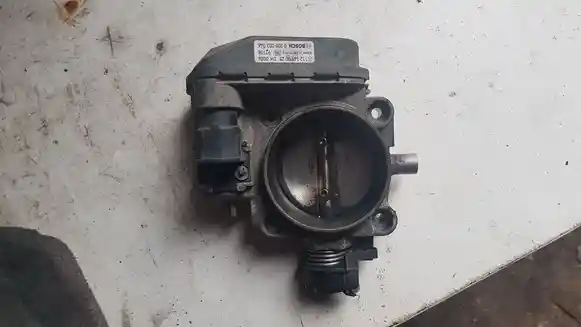

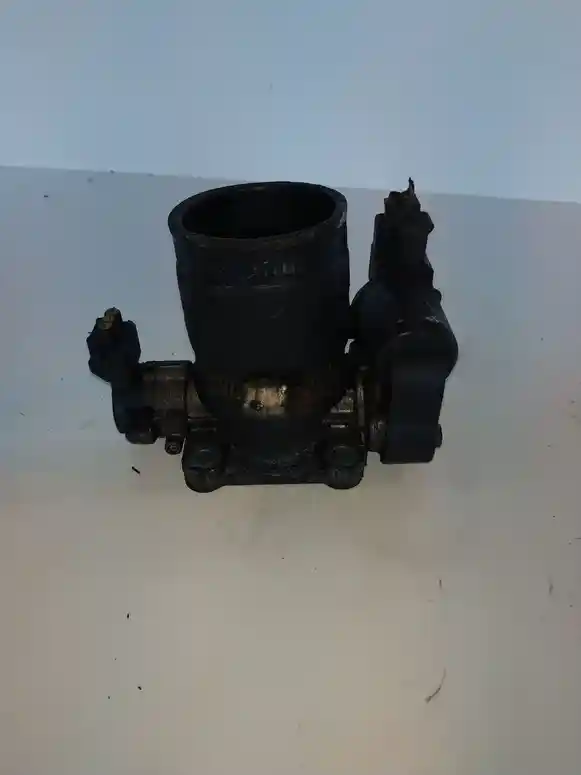

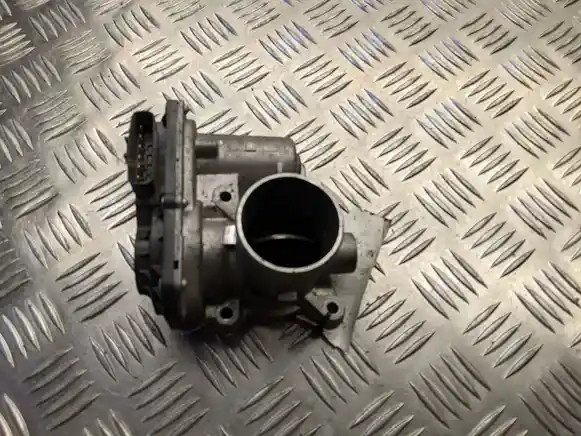

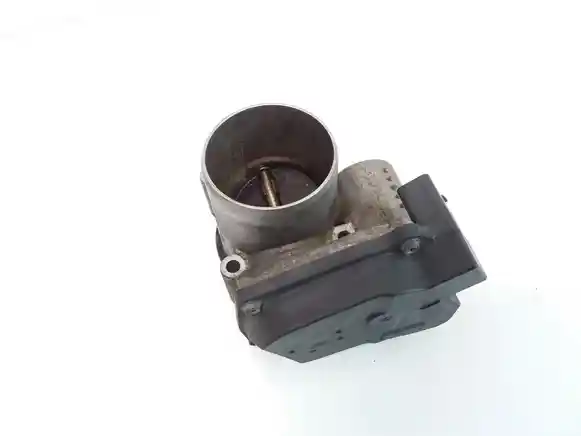

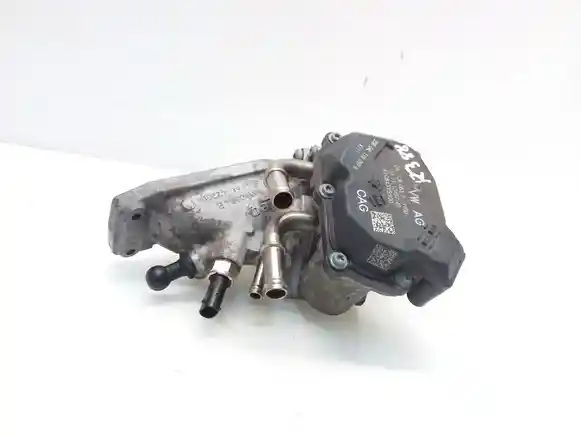

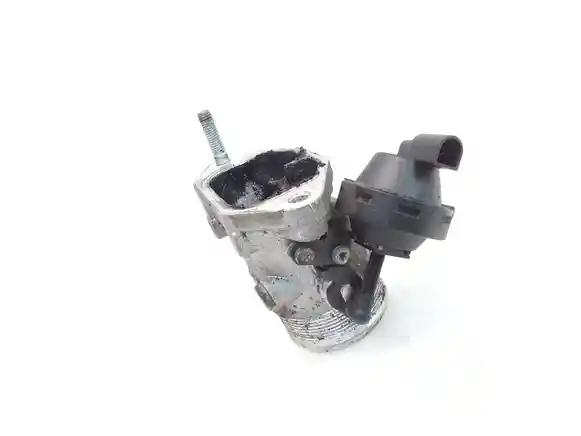

Обычно продаётся корпус дроссельной заслонки в сборе с установленной осью и самой заслонкой. Электропривод, редуктор и датчики входят в комплект, если они являются интегрированной частью конкретного узла. Патрубки, прокладки, крепёж и отдельные внешние датчики входят только при фактическом наличии.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Определите тип дросселя — механический или электронный. Сравните форму и расположение посадочных отверстий, диаметр воздушного канала и конфигурацию соединения с впускным патрубком.
Для электронной версии отдельно сопоставьте форму разъёма и количество контактов. У механического дросселя учитывайте конструкцию рычага тросового привода и расположение установленных исполнительных элементов.
Особенно важны различия электронных дросселей: одинаковые размеры корпуса не гарантируют совместимость электродвигателя, датчиков положения и алгоритмов управления с блоком двигателя.
Закажите подходящую дроссельную заслонку на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Работа дроссельной заслонки связана с впускным коллектором, воздушными патрубками, датчиками управления двигателем и педалью акселератора. При нестабильном холостом ходе также необходимо исключить подсос воздуха и неисправности вентиляции картера, если они способны влиять на герметичность впускного тракта.
Электронный блок управления использует данные о фактическом положении заслонки и характеристиках её электропривода. На некоторых автомобилях после снятия, очистки, замены дросселя или отключения питания требуется процедура базовой установки, во время которой система определяет необходимые рабочие положения.
Без корректно выполненной предусмотренной производителем процедуры двигатель может некоторое время неправильно поддерживать холостой ход или регистрировать ошибки управления дросселем. При этом необходимость и способ адаптации зависят от конкретной электронной системы.
Поэтому универсального правила «после каждой замены обязательно обучать дроссель» нет: для одних автомобилей процедура выполняется автоматически, а для других требуется диагностическое оборудование или установленная последовательность действий.
Остаточное состояние механической части определяется износом оси, посадочных поверхностей и привода. У электронных узлов дополнительно имеет значение состояние редуктора и электродвигателя, которые могут иметь внутренний износ без заметных повреждений корпуса.
Следы вскрытия крышки электронной части, повреждённый крепёж или нарушенная герметизация могут указывать на предыдущий ремонт. Значительный масляный налёт во впускной части также полезно учитывать как информацию о состоянии системы автомобиля-донора, хотя сам по себе он не доказывает неисправность дросселя.
Важно: очистка не восстанавливает изношенные механические или электрические компоненты. Если после очистки остаётся подтверждённая неисправность привода или датчиков, требуется дальнейшая диагностика либо замена узла.
В каталогах эти названия часто используются как синонимы. Технически заслонкой является поворотная пластина внутри воздушного канала, а дроссельный узел включает корпус, ось, привод и другие связанные компоненты.
Возможность и способ очистки зависят от конструкции. Необходимо использовать подходящий метод и учитывать требования производителя, особенно в отношении принудительного перемещения электронной заслонки.
Да. При обнаружении несоответствия между требуемым и фактическим положением электронный блок может ограничить открытие дросселя и перевести двигатель в аварийный режим, но конкретную причину необходимо подтверждать диагностикой.
