Диск сцепления — фрикционный элемент сцепления, расположенный между маховиком двигателя и нажимным диском корзины. При включённом сцеплении он зажимается между их рабочими поверхностями и передаёт крутящий момент двигателя на первичный вал коробки передач.

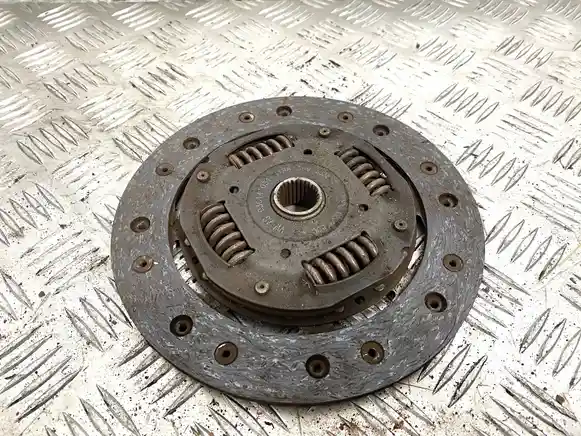

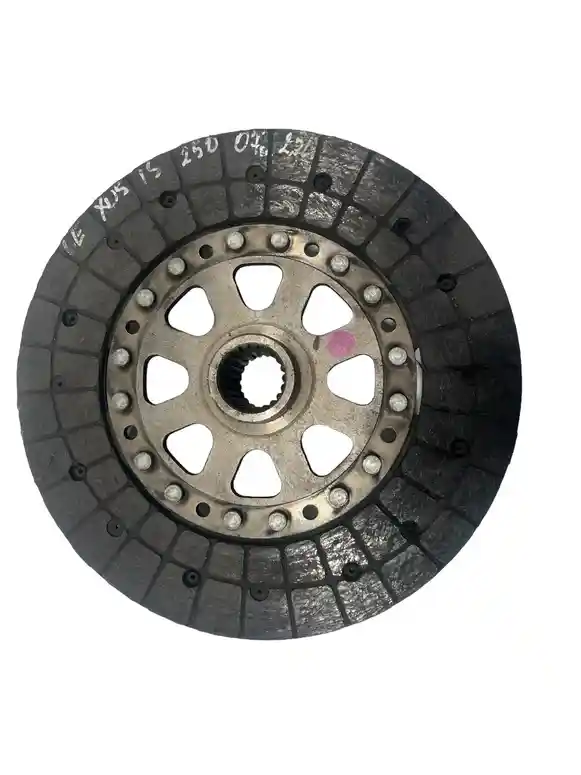

Основу детали составляет металлический ведомый диск с фрикционными накладками с обеих сторон. В центре расположена ступица со шлицами, через которую диск соединяется с первичным валом коробки передач и передаёт на него вращение.
Многие диски оснащаются торсионным демпфером с пружинами, уменьшающим крутильные колебания между двигателем и трансмиссией. В других конструкциях часть функции демпфирования выполняет двухмассовый маховик, поэтому устройство самого ведомого диска может отличаться.
Диск сцепления обеспечивает управляемую фрикционную связь двигателя с коробкой передач. При трогании он кратковременно работает с проскальзыванием, а после полного включения сцепления должен передавать крутящий момент без постоянной пробуксовки.
При отпущенной педали корзина прижимает ведомый диск к маховику. Сила трения между рабочими поверхностями заставляет диск вращаться вместе с двигателем, а его шлицевая ступица передаёт вращение на первичный вал коробки передач.
При нажатии педали нажимной механизм освобождает диск. Фрикционная связь уменьшается, и двигатель может вращаться независимо от трансмиссии. Торсионный демпфер диска, если он предусмотрен, дополнительно сглаживает резкие изменения крутящего момента и колебания в трансмиссии.
Осмотрите фрикционные накладки с обеих сторон. Они должны иметь достаточную остаточную толщину, равномерную рабочую поверхность и не должны быть разрушены, сильно перегреты, замаслены или изношены до заклёпок.
Проверьте металлическую основу на деформацию и трещины, а ступицу — на повреждение шлицев. Если диск имеет демпферные пружины, они должны надёжно удерживаться в своих посадочных местах без разрушения окон и выраженного свободного перемещения.
Изношенные фрикционные накладки могут привести к пробуксовке: при разгоне обороты двигателя растут, а скорость автомобиля увеличивается непропорционально медленно. Обычно симптом становится заметнее на высокой передаче и под нагрузкой.
Деформация, неравномерное загрязнение накладок или неисправность демпферной части способны сопровождаться рывками и вибрацией при трогании. Дребезг может быть связан с демпферными пружинами, однако похожие симптомы возникают также из-за маховика, корзины, опор силового агрегата и других элементов трансмиссии.
1. Оцените пробуксовку под нагрузкой. Если обороты двигателя заметно увеличиваются без соответствующего ускорения автомобиля, необходимо проверить сцепление.
2. Определите условия появления вибрации. Рывки именно в момент начала движения могут быть связаны с диском, но также требуют проверки корзины, маховика и опор силового агрегата.
3. Проверьте привод выключения сцепления. Неправильная работа гидравлического или механического привода может создавать симптомы, похожие на неисправность фрикционных компонентов.
4. После демонтажа КПП измерьте остаточное состояние диска. Оцените толщину накладок, расстояние до заклёпок, равномерность износа и отсутствие масла.
5. Проверьте источник загрязнения. Если диск замаслен, необходимо найти причину утечки со стороны двигателя или коробки до установки другой детали.
Важно: не следует намеренно длительно проверять сцепление в режиме пробуксовки — это быстро повышает температуру фрикционных поверхностей. При снятии коробки передач используйте подходящее оборудование для безопасной поддержки агрегата.
Замена требуется при критическом износе фрикционных накладок, их разрушении или отслоении, сильном загрязнении маслом, деформации диска, повреждении шлицевой ступицы либо разрушении демпферного механизма.
Если причина неисправности находится в корзине, маховике или приводе сцепления, один только новый диск проблему не устранит. При разборке состояние всех сопряжённых компонентов рекомендуется оценивать совместно.
Основной товар — ведомый диск сцепления в сборе со ступицей, фрикционными накладками и предусмотренным конструкцией демпферным механизмом.
Корзина сцепления, маховик, выжимной подшипник и элементы гидравлического привода не являются обязательной частью предложения. Если диск продаётся в составе комплекта, фактическая комплектация определяется по фотографиям и описанию товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните наружный диаметр диска, диаметр центральной ступицы, количество шлицев и их посадочный размер. Эти параметры определяют возможность установки диска на первичный вал и его работу с нажимным механизмом.
Дополнительно сопоставьте толщину и конструкцию демпферной части. У некоторых дисков одна сторона ступицы выступает сильнее другой, поэтому важна также предусмотренная ориентация детали относительно маховика и коробки.
Различия особенно возможны между версиями с разными двигателями, одномассовым и двухмассовым маховиком, а также между трансмиссиями различных производителей. Совпадение наружного диаметра само по себе не подтверждает взаимозаменяемость.
Закажите подходящий диск сцепления на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Диск работает между маховиком и нажимным диском корзины, поэтому состояние их рабочих поверхностей напрямую влияет на его работу. Неровности, перегрев или загрязнение сопряжённых деталей способны вызвать неравномерный контакт даже с исправным ведомым диском.
При ремонте также проверяют выжимной подшипник и привод сцепления. Если используется двухмассовый маховик, отдельно оценивают его люфт, демпфирование и другие параметры по процедуре производителя.
Крутящий момент двигателя передаётся не абсолютно равномерно: между рабочими тактами возникают колебания, которые могут передаваться в коробку передач. Торсионный демпфер позволяет ступице диска на небольшой угол перемещаться относительно его фрикционной части.
Расположенные между этими элементами пружины сжимаются при изменении нагрузки и уменьшают резкость передачи крутильных импульсов. Это помогает снизить шум и ударные нагрузки на элементы трансмиссии.
Характеристики демпфера подбираются под конкретную силовую установку. Поэтому количество, размеры и жёсткость пружин могут отличаться даже у дисков одинакового диаметра, и визуальное сходство не означает одинаковых рабочих свойств.
Диск сцепления является расходуемым в процессе эксплуатации фрикционным компонентом. Его остаточный ресурс зависит от толщины накладок, режима движения, количества троганий, буксировки тяжёлых нагрузок и продолжительности работы с частичным проскальзыванием.
Даже при достаточной толщине накладок ресурс может быть снижен после сильного перегрева. Высокая температура способна изменить свойства фрикционного материала и повлиять на демпферную часть детали.
Важно: при выборе б/у диска особенно важно сопоставлять его остаточный ресурс с трудоёмкостью снятия коробки передач. Если накладки уже заметно изношены, установка такого диска может привести к необходимости повторного демонтажа трансмиссии через сравнительно небольшой пробег.
Нет. Диск является ведомым фрикционным элементом со шлицевой ступицей, а корзина содержит нажимной механизм, который прижимает этот диск к маховику.
Ориентация зависит от конструкции конкретного диска. Ступица часто имеет различный вылет с двух сторон, поэтому деталь необходимо устанавливать в направлении, предусмотренном производителем. На некоторых дисках направление дополнительно обозначено маркировкой.
Нет. Кроме наружного диаметра необходимо учитывать шлицевую ступицу, толщину, демпферную конструкцию и соответствие корзине, маховику и конкретной коробке передач.
