Диффузор радиатора — элемент системы принудительного обдува, расположенный за радиатором или пакетом теплообменников. Он формирует рабочую зону вентилятора и направляет создаваемый крыльчаткой воздушный поток через теплообменную поверхность.
На автомобиле диффузор одновременно выполняет роль несущего корпуса вентиляторного узла. В зависимости от исполнения к нему крепятся один или несколько электромоторов, проводка и отдельные элементы управления. Поэтому деталь должна сохранять правильную геометрию даже при отсутствии видимых трещин.
Основу детали составляет формованный пластиковый или композитный корпус с профилированной зоной вокруг крыльчатки. В конструкции предусмотрены посадочные места электромотора, рёбра жёсткости, крепёжные уши и направляющие для установки относительно радиатора.
Форма внутренней части рассчитывается с учётом диаметра и положения крыльчатки. Некоторые корпуса имеют дополнительные воздушные окна или клапаны, которые открываются набегающим потоком на скорости и уменьшают сопротивление прохождению воздуха через диффузор.
Диффузор помогает вентилятору использовать рабочую площадь радиатора, ограничивая прохождение воздуха в обход теплообменника. Одновременно он удерживает крыльчатку в предусмотренном положении и обеспечивает необходимый зазор между вращающимися лопастями, кожухом и радиатором.
Во время движения через радиатор проходит естественный набегающий поток воздуха. При небольшой скорости или работе автомобиля на месте основную роль начинает выполнять вентилятор. Диффузор позволяет ему создавать перепад давления в нужной зоне и протягивать воздух через теплообменник, а не только перемещать его непосредственно около крыльчатки.
Сам диффузор не регулирует температуру двигателя и не включает вентилятор. Эти функции относятся к системе управления охлаждением. Его задача — обеспечить правильную аэродинамику и механическое расположение вентиляторного узла.
У б/у детали в первую очередь проверяют крепёжные уши, рёбра жёсткости и посадочные места электромоторов. Трещина около крепления особенно нежелательна, поскольку вибрация работающего вентилятора может постепенно увеличивать повреждение.
Осмотрите внутренний контур около крыльчатки. Потёртости и следы ударов лопастей могут указывать на деформацию корпуса. Если на диффузоре имеются воздушные клапаны или створки, они должны быть целыми и свободно перемещаться.
Деформированный или плохо закреплённый диффузор может создавать дребезг и вибрацию при включении вентилятора. При смещении корпуса крыльчатка способна периодически касаться внутренней поверхности, что сопровождается характерным механическим шумом.
При значительном разрушении кожуха вентилятор может хуже протягивать воздух через радиатор. В результате проблемы с охлаждением становятся заметнее в пробках и на стоянке, тогда как на скорости температура может оставаться нормальной благодаря набегающему потоку.
1. На заглушенном автомобиле проверьте, насколько жёстко установлен корпус. Он не должен свободно перемещаться относительно радиатора или передней панели.
2. Отключите электрический разъём вентилятора и только после этого аккуратно проверните крыльчатку рукой. Лопасти должны проходить по всей окружности без контакта с диффузором.
3. Оцените зазор. Если расстояние между концами лопастей и кожухом заметно отличается по окружности, следует проверить деформацию диффузора, положение электромотора и состояние крыльчатки.
4. После сборки проверьте вентилятор в штатном режиме. Сильная вибрация, удары или новый механический шум требуют повторной проверки крепления и геометрии узла.
Важно: не приближайте руки или инструмент к вентилятору при подключённом разъёме. Электровентилятор может включаться автоматически в зависимости от температуры двигателя, работы кондиционера и алгоритма управления автомобиля.
Замена необходима, если разрушенные крепления не позволяют надёжно установить узел, корпус потерял геометрию, повреждено посадочное место электромотора или крыльчатка касается кожуха. Небольшой дефект наружной части оценивают по его влиянию на прочность и положение вентилятора.

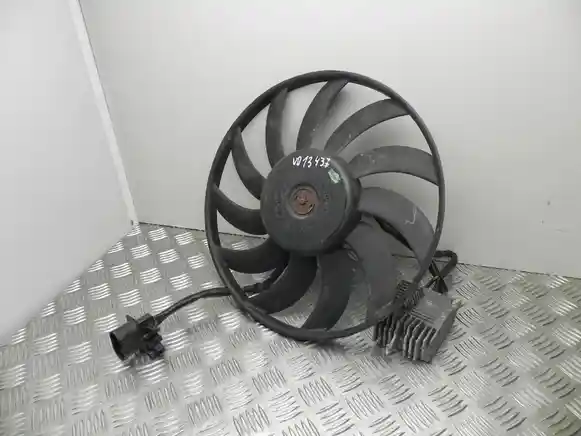

Основной товар — б/у диффузор радиатора. Конкретная позиция может представлять собой отдельный пластиковый корпус либо вентиляторный модуль с установленными электромоторами и крыльчатками. Фактическую комплектацию необходимо проверять по фотографиям и описанию товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Для отдельного диффузора сравните наружный контур, расстояние между креплениями, посадочные места электромотора и диаметр зоны вращения крыльчатки. Важно, чтобы после установки мотор занимал предусмотренное положение относительно кожуха.
Если покупается узел с вентиляторами, дополнительно сравните электрические разъёмы, количество контактов, диаметр и направление крыльчаток, а также наличие встроенного электронного регулятора или блока управления, если он предусмотрен конструкцией.
Различия встречаются и между дорестайлинговыми и рестайлинговыми автомобилями. Изменение радиатора, передней панели или электронного управления вентилятором может привести к применению другого диффузора.
Закажите подходящий диффузор радиатора на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Диффузор является частью вентиляторного узла, но неисправности охлаждения могут быть связаны и с другими компонентами. Если вентилятор не запускается, проверяют его электромотор и управление; если он работает нормально, но двигатель перегревается, диагностику продолжают по радиатору, термостату, насосу охлаждения и циркуляции жидкости.
Между концами лопастей вентилятора и внутренним контуром диффузора предусмотрен рабочий зазор. Если он становится слишком большим, увеличивается перетекание воздуха вокруг крыльчатки и часть производительности вентилятора расходуется менее эффективно.
Слишком маленький или неравномерный зазор создаёт другую проблему: при вибрации, нагреве пластика или небольшом смещении электромотора лопасти могут начать касаться корпуса. Поэтому даже диффузор без трещин может оказаться непригодным, если после удара он потерял исходную форму.
Особенно внимательно геометрию следует оценивать у деталей с автомобилей после повреждения передней части. Центральная зона диффузора может быть смещена относительно наружных креплений без очевидного разрушения пластика.
Пластик диффузора постоянно находится рядом с горячими теплообменниками и подвергается вибрациям. Со временем он может становиться более хрупким, поэтому состояние детали нельзя оценивать только по отсутствию крупных трещин.
Обратите внимание на побелевшие участки пластика около креплений — они могут появляться после сильного изгиба или удара. Следы пайки и склеивания показывают места предыдущего ремонта, а деформированные рёбра жёсткости могут свидетельствовать о механической нагрузке на корпус.
Важно: для б/у диффузора особенно ценна сохранённая заводская геометрия. Даже качественно восстановленное крепление не компенсирует перекошенное положение вентилятора относительно крыльчатки и радиатора.
Такие элементы могут работать как воздушные клапаны. При работе вентилятора они закрывают часть обходных каналов, а при достаточном набегающем потоке на скорости способны открываться и уменьшать сопротивление прохождению воздуха. Конкретная конструкция зависит от автомобиля.
Да, если конструкция предусматривает раздельную замену и полностью совпадают посадочное место, крепления, положение вала и рабочая зона крыльчатки. После сборки необходимо убедиться, что лопасти нигде не касаются корпуса.
Если без работающего вентилятора шума нет, причиной могут быть контакт крыльчатки с диффузором, повреждённая лопасть, ослабленное крепление корпуса или люфт электромотора. Источник следует определить до дальнейшей эксплуатации узла.
