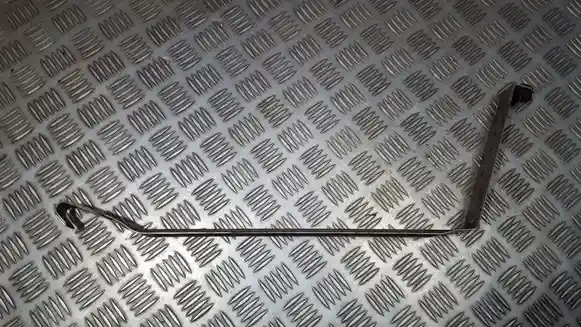

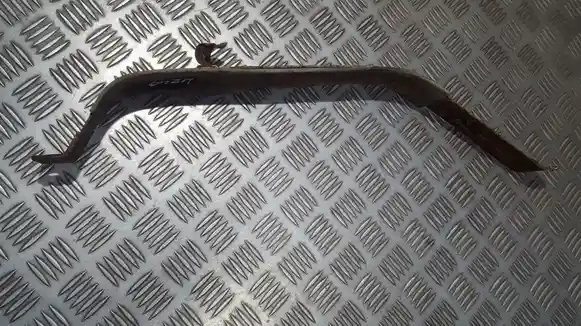

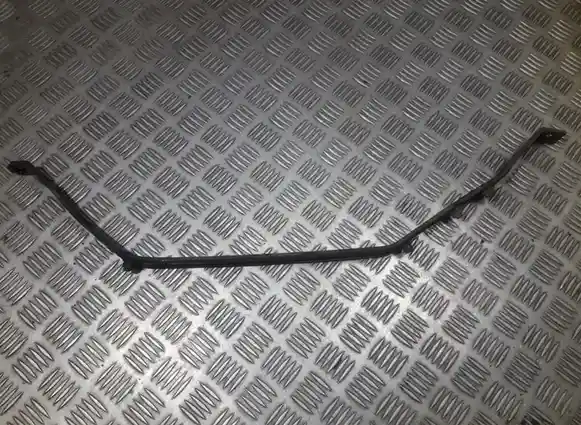

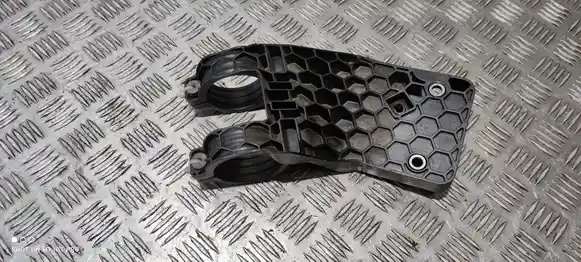

Кронштейн топливного бака — элемент крепления, предназначенный для фиксации топливного бака относительно кузова автомобиля. В зависимости от конструкции это может быть жёсткий металлический кронштейн, поперечная опора или отдельный крепёжный элемент, работающий совместно с лентами и другими деталями крепления бака.
Кронштейн обычно изготавливается из штампованной или профилированной стали, поскольку должен удерживать массу бака вместе с находящимся в нём топливом и воспринимать нагрузки при движении автомобиля. Для защиты от коррозии поверхность может иметь заводское покрытие.
Форма детали соответствует определённому участку днища и способу установки бака. В конструкции предусматриваются крепёжные отверстия, резьбовые соединения, зацепы или посадочные зоны, через которые нагрузка передаётся на кузов.
Кронштейн удерживает топливный бак в предусмотренном положении и препятствует его смещению при разгоне, торможении и движении по неровностям. Правильная геометрия крепления также помогает сохранять необходимые зазоры между баком, кузовом, подвеской и выхлопной системой.
Заполненный топливный бак имеет значительную массу, которая изменяется в зависимости от количества топлива. Система крепления распределяет эту нагрузку между предусмотренными точками кузова и удерживает бак при вертикальных и продольных перемещениях автомобиля.
В некоторых конструкциях между металлическим креплением и баком используются прокладки или изолирующие элементы. Они предотвращают непосредственное жёсткое трение поверхностей и помогают правильно распределять нагрузку на корпус бака.
Осмотрите деталь на сильную коррозию, трещины, надрывы металла и деформацию. Особое внимание уделите изгибам, сварным участкам и зонам вокруг крепёжных отверстий, где концентрируется механическая нагрузка.
Проверьте состояние резьбы, шпилек, зацепов или других неотделимых элементов, если они предусмотрены конструкцией. Крепёжные отверстия не должны быть сильно вытянуты или разрушены.
Ослабленное крепление может проявляться стуком или перемещением бака при движении по неровностям. При визуальном осмотре может быть заметно провисание одной стороны бака или изменение его положения относительно кузова.
После удара днищем деформированный кронштейн способен прижать бак к соседней детали или изменить положение заливной и топливных магистралей. При таких признаках необходимо проверять всю систему крепления, а не только один кронштейн.
1. Оцените положение бака. Он должен находиться в предусмотренном положении без заметного перекоса или провисания.
2. Осмотрите все крепления. Проверьте кронштейны, ленты, болты и точки соединения с кузовом. Повреждение одного элемента может увеличивать нагрузку на остальные.
3. Проверьте коррозию. Особенно внимательно осматривайте места соединения крепления с кузовом и зоны, где между поверхностями задерживается грязь и влага.
4. Оцените зазоры. Бак не должен соприкасаться с выхлопной системой, подвеской или другими элементами из-за деформации крепления.
5. После удара снизу проверьте сам бак. Деформация кронштейна может сопровождаться повреждением корпуса бака, заливной магистрали или топливных соединений.
Важно: перед снятием креплений топливный бак необходимо надёжно поддержать подходящим оборудованием. Не допускайте его неконтролируемого опускания. Работы выполняйте вдали от открытого огня, искр и горячих поверхностей; при наличии утечки топлива сначала устраните пожароопасную ситуацию.
Замена требуется при глубокой коррозии с потерей прочности, трещинах, разрушении крепёжных зон или значительной деформации, из-за которой бак невозможно установить в штатное положение.
Поверхностная коррозия без существенной потери металла не всегда означает необходимость замены. Однако состояние детали следует оценивать с учётом нагрузки, которую она воспринимает, особенно в местах изгибов и крепления к кузову.
Обычно продаётся отдельный кронштейн соответствующего места установки. Болты, гайки, ленты крепления, резиновые прокладки и другие элементы входят только при их фактическом наличии на конкретной позиции.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните длину, изгибы и профиль кронштейна, а также количество и расположение крепёжных отверстий. У деталей сложной формы важно направление установки относительно бака и кузова.
Если автомобиль использует несколько разных кронштейнов, определите требуемое место установки — переднее, заднее, левое, правое или другое предусмотренное конструкцией положение.
Особенно важен тип привода автомобиля: на полноприводных версиях расположение карданного вала, редуктора и других элементов трансмиссии может требовать иной формы топливного бака и его креплений. Различия также возможны после рестайлинга.
Закажите подходящий кронштейн топливного бака на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Кронштейн является частью общей системы фиксации топливного бака и может работать совместно с металлическими лентами, опорами, прокладками и крепежом. После повреждения днища следует также проверить сам бак и точки крепления на кузове, поскольку исправный новый кронштейн не устранит деформацию его основания.
Кронштейн обычно представляет собой более жёсткую профилированную деталь, которая соединяет определённую часть бака или его опоры с кузовом. Его форма рассчитана на конкретное положение и направление воспринимаемой нагрузки.

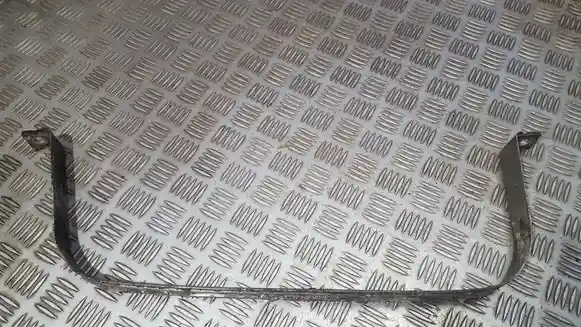

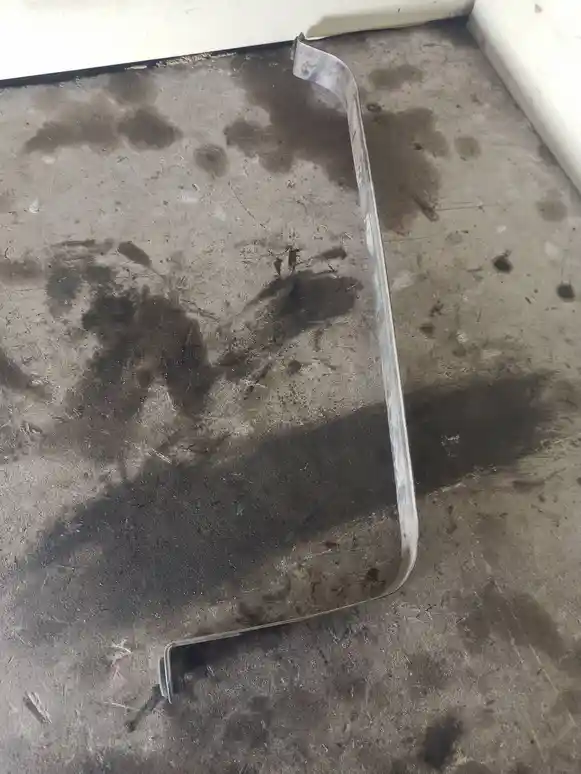

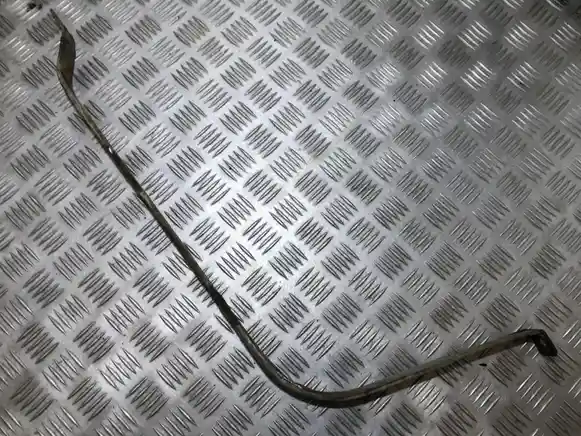

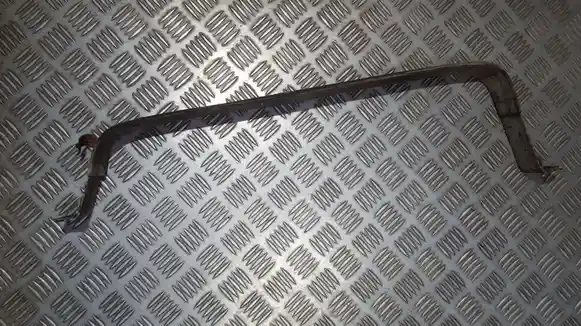

Лента крепления, напротив, чаще представляет собой длинную металлическую полосу, которая проходит под баком и прижимает его к предусмотренным опорным поверхностям кузова. На одном автомобиле могут одновременно применяться оба типа деталей.
При заказе важно определить конструкцию требуемого элемента по месту установки, поскольку названия «кронштейн», «лента» и «хомут бака» в объявлениях иногда используются для разных деталей одной системы крепления.
Крепления бака находятся под автомобилем и постоянно подвергаются воздействию воды, грязи и дорожных реагентов. Поэтому для б/у детали особенно важно остаточное сечение металла: внешне небольшая зона коррозии может быть существенно глубже в местах соединения поверхностей.
Следы предыдущего выправления или сварки могут указывать на сильный удар днищем. Даже если восстановленный кронштейн выглядит ровным, необходимо учитывать возможное изменение его геометрии и прочности в ремонтированной зоне.
Важно: наиболее критичны участки вокруг крепёжных отверстий, резьбовых соединений и переходов профиля. Именно через них нагрузка от массы топливного бака передаётся на кузов.
Не всегда. Лента обычно охватывает или поддерживает бак снизу, а кронштейн может выполнять роль отдельной жёсткой опоры или соединительного элемента. Конструкция зависит от конкретного автомобиля.
Поверхностная коррозия не обязательно означает потерю прочности. Важнее отсутствие глубокой коррозии, расслоения металла, трещин и существенного уменьшения толщины в нагруженных участках.
Причиной может быть другой повреждённый элемент крепления, деформация самого бака или точки крепления на кузове. В таком случае необходимо проверить всю систему фиксации.
