Демпфер кардана — элемент карданной передачи, предназначенный для уменьшения ударных нагрузок, крутильных колебаний и вибраций, возникающих при передаче крутящего момента. В зависимости от конструкции автомобиля демпфер может представлять собой эластичную муфту между карданным валом и агрегатом трансмиссии либо отдельный виброгасящий элемент кардана.
В распространённом исполнении демпфер представляет собой эластичный элемент с металлическими втулками или крепёжными участками. Он устанавливается в соединении карданного вала и позволяет передавать крутящий момент, одновременно поглощая часть резких изменений нагрузки и мелких взаимных перемещений соединённых деталей.
Конструкция демпфера зависит от трансмиссии. На одних автомобилях используется дисковая эластичная муфта, через которую кардан крепится к выходному фланцу, на других виброгасящий элемент выполнен иначе или является частью карданного узла. Поэтому при подборе важно ориентироваться на фактическое исполнение детали.
Демпфер смягчает передачу резких крутильных импульсов между агрегатами трансмиссии и помогает уменьшить вибрации карданной передачи. Его упругость и геометрия рассчитаны на определённую конструкцию привода, поэтому внешне похожий элемент не всегда обладает подходящими рабочими характеристиками.
При разгоне, переключении передач и резком изменении положения педали газа нагрузка в трансмиссии меняется не мгновенно и равномерно, а импульсами. Эластичный демпфер слегка деформируется под нагрузкой и уменьшает жёсткость передачи такого импульса между карданом и соединённым с ним агрегатом.
Это помогает снизить ударные нагрузки на фланцы, карданные соединения и другие элементы трансмиссии. Демпфер также способен уменьшать передачу части высокочастотных вибраций на карданный вал и кузов автомобиля.
Осмотрите эластичную часть по всему периметру. Небольшие поверхностные следы эксплуатации необходимо отличать от глубоких трещин, разрывов, расслоения и участков, где материал начал отделяться от металлических элементов.
Проверьте металлические втулки и крепёжные отверстия: они не должны быть вырваны, сильно смещены или иметь выраженную овальную выработку. Также нежелательны деформация металлических частей и следы контакта демпфера с окружающими деталями.
Изношенный демпфер может проявляться ударами или глухими стуками при начале движения, переключении передач и резком переходе от разгона к торможению двигателем. При разрушении эластичной части возможно увеличение вибрации трансмиссии.
При значительном повреждении соединение получает чрезмерную свободу перемещения, из-за чего кардан может смещаться относительно штатного положения. Однако похожие удары также возникают из-за люфта карданных шарниров, шлицевых соединений, редуктора или опор силового агрегата.
1. Определите момент появления удара. Если звук возникает преимущественно при резком изменении направления нагрузки в трансмиссии, необходимо проверить соединения карданного вала.
2. Осмотрите эластичный элемент. Проверьте материал вокруг металлических втулок, поскольку именно в нагруженных зонах часто становятся заметны разрывы и расслоение.
3. Проверьте крепёж. Ослабленные болты могут создавать люфт и симптомы, похожие на разрушение самого демпфера.
4. Оцените взаимное перемещение соединения. Чрезмерное движение фланцев относительно друг друга требует проверки демпфера и соседних элементов карданной передачи.
5. Проверьте остальные источники люфта. Карданные шарниры, шлицы и редуктор также участвуют в общей трансмиссионной цепи, поэтому люфт может складываться из нескольких узлов.
Важно: карданный вал нельзя проверять руками или инструментом при работающем двигателе и вращающейся трансмиссии. Для осмотра снизу автомобиль должен быть надёжно установлен на предназначенные для этого опоры.
Замена требуется при глубоких разрывах эластичного материала, расслоении, отделении резины от металлических частей, повреждении или смещении втулок и выраженной деформации элемента. Эксплуатация сильно разрушенного демпфера увеличивает перемещение карданного соединения под нагрузкой.
Если причина стука заключается только в ослабленном креплении или неисправности другого элемента карданной передачи, исправный демпфер менять необязательно. Перед заменой следует определить фактический источник люфта.

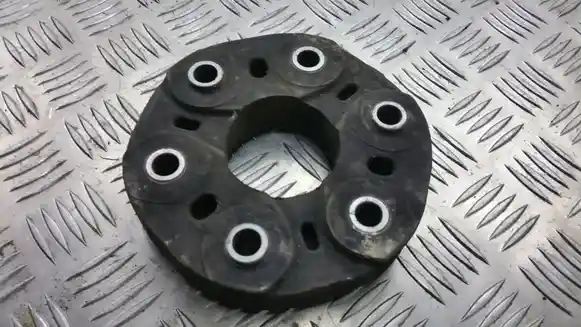

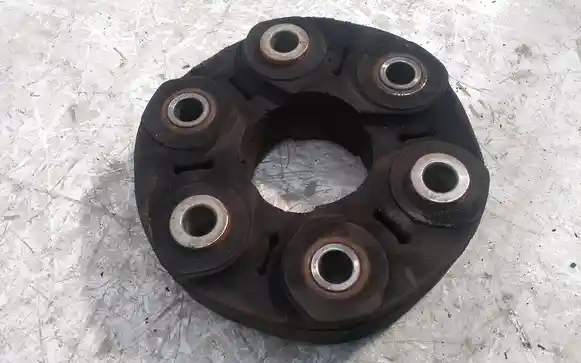

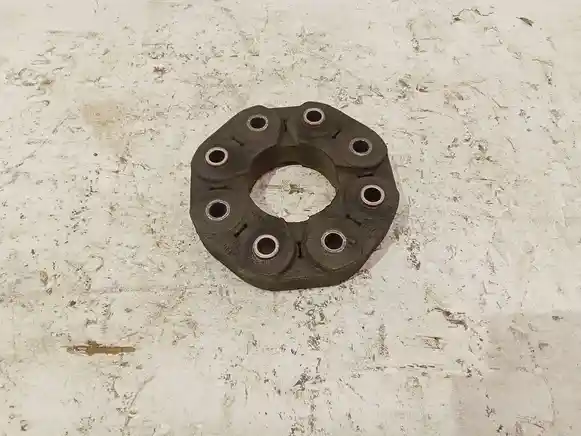

Основной товар — демпфер кардана с предусмотренными его конструкцией металлическими втулками или другими интегрированными элементами. В зависимости от конкретного предложения вместе с ним могут оставаться отдельные крепёжные детали или соединительные элементы.
Карданный вал, фланцы агрегатов и другие детали трансмиссии не являются обязательной частью предложения, если они отдельно не показаны или не указаны в описании. Фактическую комплектацию необходимо проверять по фотографиям товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните форму и наружный диаметр демпфера, его толщину, количество крепёжных отверстий и расстояние между ними. Важны также размеры и расположение металлических втулок относительно соединительных фланцев.
Обратите внимание на ориентацию детали. На некоторых эластичных муфтах предусмотрены метки или конструктивные признаки направления установки относительно фланцев, поэтому при монтаже необходимо соблюдать предусмотренное производителем положение.
Особенно важно учитывать передаваемый крутящий момент и конкретную карданную систему. Поэтому совпадение диаметра и количества отверстий не всегда является достаточным подтверждением взаимозаменяемости.
Закажите подходящий демпфер кардана на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Демпфер работает непосредственно в соединении карданной передачи, поэтому появление ударов следует рассматривать вместе с состоянием карданного вала, шарниров, шлицевых соединений и фланцев. Люфт одного из соседних узлов способен значительно увеличить суммарный свободный ход трансмиссии.
При вибрации также необходимо проверять подвесной подшипник и геометрию карданного вала. Эластичный демпфер способен уменьшать определённые колебания, но не может компенсировать дисбаланс или деформацию самого кардана.
Эластичный материал демпфера должен не просто соединять два фланца, а контролируемо деформироваться под нагрузкой. Слишком мягкий элемент допускает чрезмерное относительное перемещение, а слишком жёсткий хуже поглощает ударные и крутильные колебания.
Поэтому два демпфера одинакового диаметра и с одинаковым расположением отверстий не обязательно имеют одинаковые характеристики. Состав эластомера, форма рабочих участков и армирование подбираются под нагрузку конкретной трансмиссии.
Именно поэтому при подборе демпфера нельзя ориентироваться только на возможность физически установить его между фланцами. Рабочие характеристики детали должны соответствовать предусмотренной конструкции карданной передачи.
Демпфер содержит эластичный материал, поэтому его остаточное состояние зависит не только от пробега. На материал воздействуют возраст, температурные циклы, постоянные деформации под крутящим моментом и окружающая среда.
Поверхностные следы эксплуатации не обязательно означают критический износ, однако глубокое растрескивание около нагруженных втулок, изменение формы и расслоение указывают на ухудшение состояния. Особенно внимательно следует оценивать детали со следами длительного контакта с маслом или другими техническими жидкостями.
Важно: повреждённую эластичную часть нельзя надёжно восстановить клеем, герметиком или другими временными способами. Демпфер является нагруженным элементом карданной передачи и должен сохранять предусмотренные механические свойства.
Во многих каталогах дисковую эластичную муфту кардана действительно называют демпфером, поскольку она передаёт крутящий момент и одновременно гасит часть ударных нагрузок. Однако на отдельных автомобилях под демпфером может подразумеваться другой виброгасящий элемент, поэтому необходимо учитывать конструкцию конкретной детали.
Нет. Помимо геометрии важны размеры металлических втулок, толщина детали, расположение креплений и рабочие характеристики эластичного элемента. Для точного подбора лучше учитывать OEM-код и исполнение трансмиссии.
Да, сильно повреждённый или деформированный демпфер способен увеличить вибрацию карданной передачи. Однако вибрацию также вызывают дисбаланс карданного вала, износ подвесного подшипника, шарниров и другие неисправности трансмиссии.
