Датчик высоты фар — электронно-механический датчик, определяющий положение кузова относительно подвески для работы автоматического корректора фар. По его сигналу система учитывает изменение загрузки автомобиля и корректирует вертикальное положение светового пучка.

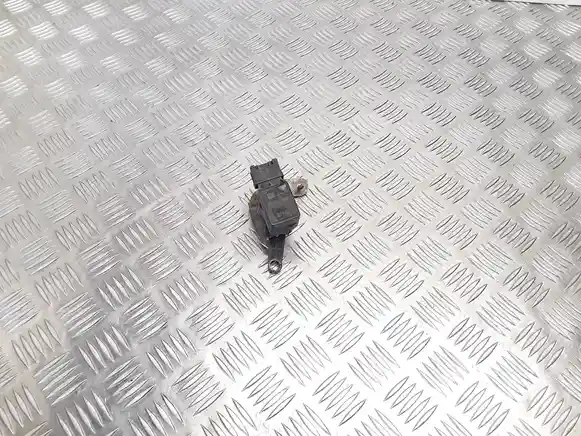

Деталь обычно состоит из компактного корпуса с электрическим разъёмом и наружного поворотного рычага. Через отдельную соединительную тягу рычаг связывается с подвижным элементом подвески, благодаря чему изменение положения колеса относительно кузова передаётся на измерительный механизм.
Внутри корпуса находится чувствительный элемент, преобразующий угол поворота в электрический сигнал. В разных автомобилях применяются различные принципы измерения и схемы подключения, поэтому визуально похожие датчики не обязательно взаимозаменяемы.
Датчик высоты фар сообщает системе автоматической регулировки света, как изменилось положение кузова относительно подвески. Это позволяет компенсировать изменение наклона автомобиля при загрузке пассажирами или багажом и поддерживать предусмотренное направление светового пучка.
При изменении загрузки автомобиля расстояние между кузовом и элементами подвески меняется. Соединительная тяга перемещает наружный рычаг датчика, а датчик преобразует это движение в сигнал о текущем положении кузова.
Блок управления использует полученные данные для расчёта необходимой коррекции. Электроприводы в фарах изменяют вертикальное положение оптических модулей, чтобы компенсировать наклон кузова. Сам датчик фару не перемещает — он является источником информации для системы управления.
Осмотрите корпус на трещины, сколы и следы попадания воды. Поворотный рычаг не должен быть сломан или заметно деформирован, а его ось должна сохранять нормальное положение относительно корпуса.
Проверьте разъём на коррозию, повреждение контактов и разрушение фиксатора. Если датчик продаётся с кронштейном, оцените его геометрию и крепёжные отверстия. При наличии соединительной тяги отдельно проверьте её шарниры и пыльники.
При неисправности автоматический корректор может перестать правильно изменять положение света при загрузке автомобиля. Фары могут оставаться в одном положении, устанавливать световой пучок слишком высоко или низко либо переходить в предусмотренное системой аварийное положение.
На автомобилях с диагностикой корректора может появиться соответствующее сообщение или код ошибки. Однако такие симптомы возникают также при обрыве тяги датчика, повреждении проводки, неисправности привода фары или блока управления.
1. Проверьте механическую связь с подвеской. Убедитесь, что тяга присутствует, не сломана, не отсоединена и правильно соединяет рычаг датчика с предусмотренным элементом подвески.
2. Осмотрите положение рычага. Он не должен быть вывернут за рабочий диапазон, погнут или установлен в неправильном направлении после ремонта подвески.
3. Считайте ошибки системы освещения. Диагностическое оборудование может показать неисправность цепи, недостоверное значение положения или отсутствие сигнала конкретного датчика.
4. Просмотрите текущие данные. При контролируемом изменении положения подвески показание исправного датчика должно изменяться плавно и логично в пределах предусмотренного диапазона.
5. При отсутствии сигнала проверьте электрическую цепь. Питание, массу и сигнальные линии проверяют по электрической схеме конкретного автомобиля.
Важно: не подавайте напряжение аккумулятора непосредственно на неизвестные контакты датчика и не замыкайте выводы. После ремонта или изменения положения датчика для некоторых автомобилей требуется базовая установка или калибровка корректора диагностическим оборудованием.
Замена требуется при подтверждённой внутренней неисправности, повреждении корпуса или разъёма, разрушении оси наружного рычага либо неправильном сигнале при исправной механической связи, питании и проводке.
Если неисправность вызвана только сломанной соединительной тягой или её заклинившим шарниром, замена исправного электронного датчика может не потребоваться. Аналогично, отсутствие движения фары при правильном сигнале датчика требует проверки исполнительного механизма и управления корректором.

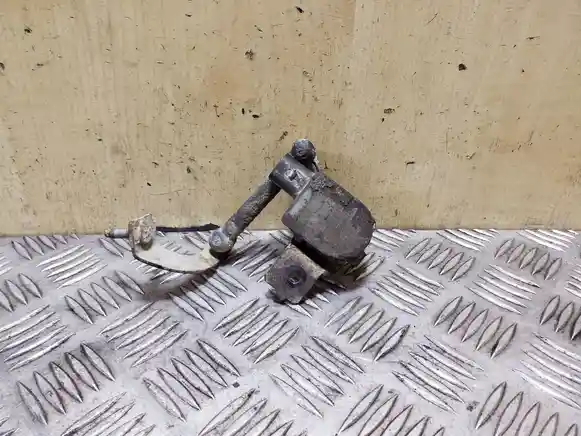

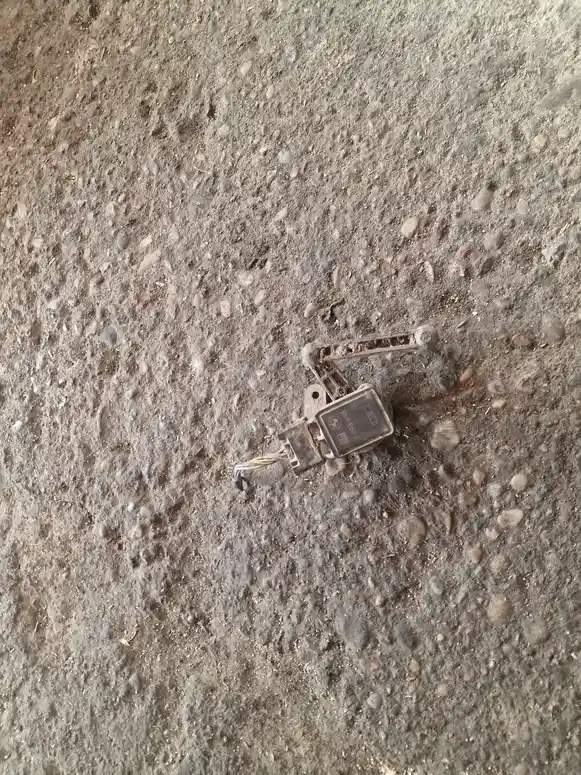

Основной товар — датчик положения с наружным поворотным рычагом. В зависимости от конкретного предложения вместе с ним могут присутствовать штатный кронштейн, соединительная тяга или элементы крепления.
Наличие тяги не является обязательным для этой категории: датчик и рычаг датчика уровня кузова могут продаваться отдельными позициями. Фактическую комплектацию необходимо определять по фотографиям и описанию товара.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Уточните, для какой оси и стороны автомобиля предназначен датчик. Сравните форму и направление наружного рычага, расположение крепёжных точек, конструкцию кронштейна и электрический разъём.
Если приобретается датчик вместе с тягой, дополнительно убедитесь, что её исполнение соответствует требуемой подвеске. Не следует ориентироваться только на внешнее сходство корпуса датчика.
Различия также встречаются между рестайлингами и вариантами шасси. Автомобили с пневматической или адаптивной подвеской иногда используют информацию о положении кузова совместно несколькими системами, что также влияет на конструкцию и электронную совместимость датчика.
Закажите подходящий датчик высоты фар на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
С датчиком непосредственно связаны его соединительная тяга, кронштейн и элементы подвески. В системе корректора также работают блок управления и электроприводы регулировки фар, поэтому неправильное положение света не всегда связано с неисправностью самого датчика.
Отдельно следует различать датчик и рычаг датчика уровня кузова. Датчик формирует электрический сигнал, тогда как тяга выполняет только механическую передачу движения подвески на его наружный рычаг.
Положение кузова относительно дороги определяется по перемещению подвески, но кинематика передней и задней осей различается. Поэтому датчики могут иметь разные кронштейны, начальное положение рычага, направление его поворота и рабочий диапазон.
Кроме механических различий, электронный блок может ожидать определённую характеристику сигнала от конкретного места установки. Перестановка внешне похожего датчика на другую ось способна привести к неправильному определению наклона кузова.
Поэтому обозначение места установки является значимой характеристикой детали даже в случаях, когда разъёмы и размеры корпуса визуально совпадают.
Датчик устанавливается в зоне подвески и постоянно подвергается воздействию влаги, дорожной грязи и реагентов. На остаточное состояние особенно влияют герметичность корпуса, состояние оси рычага и отсутствие коррозии внутри электрического разъёма.
Длительно заклинивавшая тяга способна создавать повышенную нагрузку на наружный механизм датчика. Поэтому при покупке детали полезно учитывать не только состояние электроники, но и свободное движение рычага в его предусмотренном рабочем диапазоне.
Важно: целый внешний корпус не гарантирует правильный электрический сигнал. Окончательно работу установленного датчика оценивают по диагностическим данным и реакции системы корректора.
Названия часто относятся к одному типу датчика положения подвески. Название «датчик высоты фар» подчёркивает его использование автоматическим корректором, а «датчик уровня кузова» — измеряемый параметр. На некоторых автомобилях данные такого датчика могут использоваться и другими системами.
Не обязательно. Датчик может продаваться отдельно, с кронштейном либо вместе с соединительной тягой. Для б/у детали фактическую комплектацию следует определять по конкретным фотографиям товара.
На некоторых автомобилях после установки датчика требуется выполнить базовую установку или калибровку системы и затем проверить регулировку света фар. Конкретная процедура зависит от конструкции автомобиля.
