Датчик уровня топлива измеряет количество топлива в баке и передаёт соответствующий сигнал на указатель уровня топлива или электронный блок управления автомобиля.
При подборе важно учитывать тип топливной системы, конструкцию и место установки датчика, форму и длину поплавкового механизма, рабочий диапазон сопротивления, способ крепления, количество контактов и тип электрического разъёма.

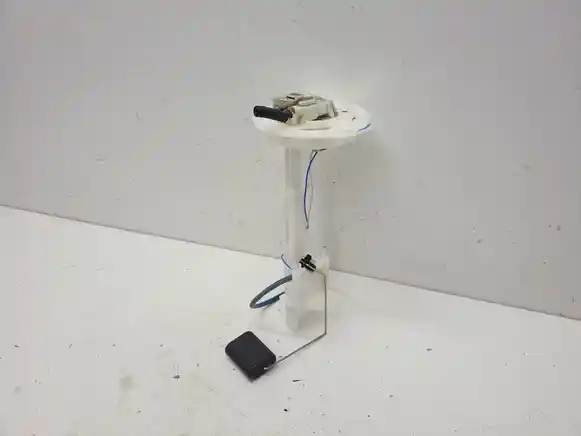

Классическая конструкция состоит из поплавка, рычага и электрического измерительного элемента. При изменении уровня топлива поплавок перемещается вверх или вниз, рычаг изменяет положение контактного механизма, а электрический сигнал передаётся системе индикации.
На современных автомобилях сигнал может обрабатываться электронным блоком, который сглаживает быстрые изменения показаний при разгоне, торможении и поворотах. В некоторых баках сложной формы устанавливается два датчика уровня, данные которых используются совместно.
Датчики уровня топлива могут различаться конструкцией поплавкового механизма, длиной и формой рычага, диапазоном электрического сопротивления, способом установки и подключения. Датчик может быть отдельным элементом или входить в состав топливного модуля, поэтому внешне похожие детали не всегда взаимозаменяемы.
При выборе рекомендуется сверять OEM-коды автозапчастей, конструкцию и место установки датчика, форму и длину поплавкового механизма, рабочий диапазон сопротивления, способ крепления, количество контактов и тип электрического разъёма.
Поплавок располагается на поверхности топлива и изменяет своё положение вместе с его уровнем. Через рычаг это движение передаётся на резистивный или другой измерительный элемент, формирующий электрический сигнал.
Приборная панель или управляющий блок интерпретирует полученное значение и преобразует его в положение стрелки либо показание электронного индикатора. Алгоритм может специально замедлять изменение показаний, чтобы топливо, перемещающееся внутри бака при движении, не вызывало постоянных скачков индикатора.
Осмотрите поплавок, рычаг и крепление измерительного элемента. Рычаг не должен быть погнут, а поплавок — повреждён или отсоединён. Механизм должен свободно перемещаться по предусмотренной траектории без заеданий.
Проверьте электрический разъём, контакты и токопроводящие участки на повреждения и выраженную коррозию. Если датчик является частью корпуса топливного модуля, обратите внимание на целостность его фиксаторов и мест установки.
Характерные симптомы — постоянно неправильное показание количества топлива, зависание стрелки на одном уровне, внезапные скачки показаний или ситуация, когда прибор показывает полный либо пустой бак независимо от фактического количества топлива.
Изношенная контактная дорожка может создавать ошибку только в определённом положении поплавка. Например, показания работают нормально при полном баке, но становятся нестабильными около половины или четверти объёма.
1. Сравните показания с фактическим изменением количества топлива. Если после заправки индикатор не реагирует или показывает явно неправильное значение, необходимо проверить цепь измерения уровня.
2. Считайте диагностические данные. На автомобилях, где уровень топлива доступен через электронную диагностику, сравните значение блока управления с показанием приборной панели. Это помогает отделить неисправность датчика от проблемы индикации.
3. Проверьте разъём и проводку. Ищите повреждения контактов, окисление и нарушение соединений между топливным модулем и кузовной проводкой.
4. Проверьте сопротивление датчика. Если производителем предусмотрена такая диагностика, отсоединённый и обесточенный датчик можно проверить мультиметром. При плавном перемещении поплавка сопротивление должно изменяться без неожиданных обрывов и скачков.
5. Учитывайте конструкцию бака. Если автомобиль использует два датчика уровня, неправильное итоговое показание может быть вызвано неисправностью любого из них либо цепи между датчиками.
Важно: измерение сопротивления выполняйте только на обесточенной цепи. Не подавайте напряжение аккумулятора на неизвестные контакты топливного модуля. При доступе внутрь бака исключите открытый огонь, искры и горячие поверхности и обеспечьте хорошую вентиляцию рабочей зоны.
Замена оправдана при подтверждённом износе контактной дорожки, электрическом обрыве, повреждении поплавка или механизма его перемещения. Датчик также меняют при неисправности неотделимых контактов или креплений, не позволяющих обеспечить нормальную работу.
Если неправильные показания вызваны проводкой, приборной панелью, электронным блоком или механическим препятствием движению поплавка внутри бака, установка другого датчика проблему не устранит.
В зависимости от конструкции может продаваться отдельный датчик с поплавком и рычагом либо более крупный узел топливного модуля. Насос, корпус модуля, проводка, уплотнение и другие элементы входят только при их фактическом наличии на конкретной позиции.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните форму крепления датчика и геометрию поплавкового рычага. Даже небольшая разница в длине или изгибе рычага изменяет положение поплавка относительно стенок и верхней или нижней части бака.
Сопоставьте электрический разъём и количество контактов. Также определите, требуется ли отдельный датчик либо исполнение, предназначенное для установки непосредственно на конкретный топливный модуль.
Различия возможны между бензиновыми и дизельными версиями, типами привода и модельными годами. Особенно важна конструкция баков сложной формы, где может использоваться основной и дополнительный датчик уровня.
Закажите подходящий датчик уровня топлива на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Датчик часто конструктивно связан с топливным насосом и модулем, установленным внутри бака. При неправильных показаниях необходимо учитывать состояние электрической проводки и приборной панели, а на системах с несколькими датчиками — показания каждого измерительного элемента.
На некоторых автомобилях бак имеет сложную форму и состоит из двух сообщающихся частей, например из-за расположенного по центру карданного вала или элементов кузова. Один поплавок в такой конструкции не способен корректно измерять количество топлива во всём объёме.
Поэтому в разных частях бака устанавливаются два датчика. Электронная система использует оба сигнала для расчёта общего остатка топлива, а перемещение топлива между секциями может обеспечиваться отдельным перекачивающим устройством или струйным насосом.
При неисправности одного из двух датчиков индикатор способен показывать неверный уровень даже при полностью исправном втором элементе. Поэтому при диагностике такого бака важно понимать, какое значение относится к каждой его секции.
Основной эксплуатационный износ часто приходится на контактную дорожку и скользящий контакт, которые совершают большое количество перемещений вместе с поплавком. В отдельных диапазонах уровня износ может быть сильнее, чем на остальной рабочей поверхности.
Состояние поплавка также важно: если он потерял герметичность и набирает топливо внутрь, его плавучесть изменяется. Внешне такой поплавок может выглядеть целым, но датчик будет систематически показывать неправильный уровень.
Важно: плавное механическое движение рычага ещё не подтверждает электрическую исправность б/у датчика. При возможности его следует проверить по всему рабочему диапазону, поскольку локально изношенная дорожка может создавать неисправность только в определённом положении.
На многих автомобилях датчик установлен непосредственно на модуле топливного насоса, но конструктивно может быть отдельной заменяемой деталью. На других автомобилях он устанавливается независимо от насоса.
Одна из возможных причин — локальный износ контактной дорожки датчика в соответствующем диапазоне. На баках с двумя датчиками также необходимо проверить второй измерительный элемент и систему перекачки топлива между секциями.
Это зависит от автомобиля. Многие системы начинают работать с исправным датчиком без отдельной процедуры, но некоторые электронные системы могут предусматривать адаптацию, калибровку или диагностическую проверку после ремонта.
