Датчики отличаются принципом работы, формой корпуса, способом установки, разъёмом и количеством контактов. На одних автомобилях датчик является отдельной съёмной деталью, на других его конструкция связана с расширительным бачком настолько, что при неисправности может потребоваться замена бачка в сборе.
Датчик контролирует наличие охлаждающей жидкости в предусмотренной зоне расширительного бачка. В зависимости от конструкции для определения уровня может использоваться поплавковый механизм, геркон, электроды или другой принцип измерения.

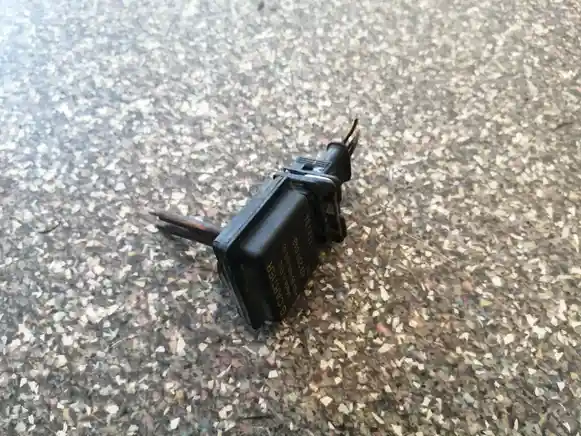

Снаружи у съёмного датчика обычно находятся электрический разъём и элемент фиксации в бачке. В месте установки может применяться уплотнительное кольцо, обеспечивающее герметичность соединения с системой охлаждения.
Датчик уровня охлаждающей жидкости контролирует количество антифриза в расширительном бачке и передаёт соответствующий сигнал электронной системе автомобиля. При снижении уровня ниже предусмотренного значения система может вывести предупреждение на приборную панель или информационный дисплей. Датчик контролирует именно уровень охлаждающей жидкости и не заменяет датчик её температуры.
При достаточном количестве антифриза чувствительный элемент находится в предусмотренном рабочем состоянии. Когда уровень опускается ниже контрольной зоны, электрическое состояние датчика изменяется, а система автомобиля может вывести предупреждение на приборную панель или информационный дисплей.
Датчик не определяет причину уменьшения количества жидкости. Если появляется предупреждение о низком уровне, необходимо проверить сам уровень и герметичность системы — расширительный бачок, радиаторы, шланги, соединения, насос охлаждения и другие возможные места утечки.
Осмотрите корпус датчика на трещины, сколы и повреждение зоны установки. Если деталь контактирует с охлаждающей жидкостью непосредственно, особенно важно состояние поверхности около уплотнения.
Проверьте электрический разъём: контакты не должны быть сильно окислены, погнуты, утоплены внутрь корпуса или иметь следы перегрева. Защёлка разъёма должна позволять надёжно подключить штатную колодку.
Если датчик имеет подвижный поплавок или взаимодействует с поплавком внутри бачка, необходимо учитывать состояние этого механизма. Заклинивание или повреждение поплавка способно вызвать неправильное предупреждение даже при исправной электрической части.
Наиболее характерный признак — предупреждение о низком уровне охлаждающей жидкости при фактически нормальном уровне в расширительном бачке. Сообщение может появляться постоянно или периодически, например после запуска автомобиля.
Возможна и обратная ситуация: уровень жидкости заметно ниже нормы, но предусмотренное предупреждение не появляется. Это требует проверки датчика и его электрической цепи.
Если уровень антифриза действительно регулярно уменьшается, не следует считать датчик основной причиной проблемы. В таком случае необходимо искать утечку или другую неисправность системы охлаждения.
1. Начните с холодного двигателя. Установите автомобиль на ровной поверхности и визуально проверьте уровень охлаждающей жидкости по отметкам расширительного бачка. Если уровень действительно ниже нормы, сначала необходимо определить причину его снижения.
2. Осмотрите расширительный бачок и датчик. Проверьте наличие трещин, следов антифриза, высохшего налёта и подтекания около места установки датчика. Если рядом есть жидкость, необходимо определить, течёт ли сам бачок, соединение датчика или расположенный выше элемент системы.
3. Проверьте электрический разъём. При выключенном зажигании отсоедините разъём и осмотрите контакты на наличие влаги, антифриза, окисления и повреждений. Проверьте состояние проводов непосредственно около колодки.
4. Учитывайте конструкцию датчика перед проверкой мультиметром. Простой двухконтактный датчик может изменять состояние цепи в зависимости от уровня или положения поплавка, однако конкретная логика работы зависит от автомобиля. Проверку сопротивления или прозвонку выполняют только на обесточенном и отсоединённом датчике согласно электрической схеме.
5. Не имитируйте сигнал замыканием неизвестных контактов. На современных автомобилях цепь может контролироваться электронным блоком и использовать определённые электрические параметры. Простое замыкание контактов разъёма без схемы способно привести к ошибочной диагностике и потенциально повредить электронную цепь.
6. Если датчик исправен, проверьте проводку. Причиной ложного предупреждения могут быть повреждённый провод, плохой контакт разъёма или неисправность соответствующей цепи управления. Измерения напряжения выполняют в режиме постоянного напряжения и только по электрической схеме конкретного автомобиля.
7. Отличите неисправность датчика от реальной утечки. Если уровень после доливки снова снижается, осмотрите бачок, патрубки, радиатор, радиатор печки, корпус термостата и насос охлаждения. При отсутствии видимой течи на холодной системе может применяться проверка давлением в пределах значения, предусмотренного производителем автомобиля.
Важно: не открывайте крышку расширительного бачка и не снимайте датчик на горячем двигателе. Система охлаждения может находиться под давлением, а горячая жидкость способна вызвать ожоги. Не измеряйте сопротивление на цепи под напряжением и не замыкайте контакты разъёма без точной электрической схемы.
Замена необходима, если подтверждено, что датчик передаёт неправильный сигнал при исправной проводке и правильном уровне антифриза. Также деталь меняют при повреждении корпуса, контактов или герметизируемой зоны установки.
Перед заменой следует исключить проблемы самого расширительного бачка и поплавкового механизма. На некоторых конструкциях неисправный элемент контроля уровня отдельно не заменяется, поэтому требуется бачок соответствующего исполнения.
Основной товар — отдельный б/у датчик уровня охлаждающей жидкости. В зависимости от конкретной конструкции на детали может оставаться уплотнительное кольцо, фиксатор или другой штатный элемент установки.
Комплектацию необходимо проверять по фотографиям и описанию конкретной позиции. Расширительный бачок, электрическая проводка, разъём со стороны автомобиля и дополнительный крепёж могут поставляться отдельно.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Обратите внимание на конструкцию уплотнения и положение разъёма после установки. Два внешне похожих датчика могут использовать разную электрическую схему или предназначаться для разных расширительных бачков.
Проверьте комплектацию: уплотнительное кольцо, фиксатор и другие монтажные элементы могут входить в конкретную позицию либо поставляться отдельно. Сам расширительный бачок обычно не входит в товар, если это прямо не указано в описании.
Различия возможны по году выпуска, рестайлингу, двигателю и комплектации автомобиля. Даже на одной модели могут использоваться разные расширительные бачки и датчики уровня.
Закажите подходящий датчик уровня охлаждающей жидкости на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Датчик уровня связан с расширительным бачком и системой контроля охлаждающей жидкости. При появлении предупреждения также может потребоваться проверка бачка, его крышки, патрубков, радиатора, термостата, насоса охлаждения и других элементов системы на наличие утечек.
Поплавковый датчик использует изменение положения поплавка вместе с уровнем жидкости. В зависимости от конструкции поплавок может непосредственно воздействовать на контактный механизм либо работать совместно с магнитным чувствительным элементом.
Герконовый датчик может работать совместно с магнитом, установленным в поплавке. При изменении уровня меняется положение магнита относительно геркона и состояние электрической цепи.
Электродный датчик определяет наличие жидкости по электрическим свойствам среды между предусмотренными контактами. Такая конструкция не обязательно имеет механически перемещающийся поплавок.
Интегрированный датчик конструктивно является частью расширительного бачка или его внутреннего механизма. В некоторых таких системах отдельная замена чувствительного элемента не предусмотрена, поэтому требуется бачок соответствующего исполнения.
Для б/у датчика особенно важно состояние электрических контактов и корпуса. Следы антифриза внутри разъёма, выраженное окисление или повреждённая изоляция около контактов могут привести к нестабильному сигналу.
Если датчик снимается из расширительного бачка, следует проверить посадочную часть на механические повреждения. Следы герметика вместо штатного уплотнения могут указывать на предыдущие попытки устранить течь в месте установки.
Визуально исправный датчик не всегда является электрически исправным. По возможности его состояние следует подтверждать функциональной проверкой с учётом принципа работы конкретного исполнения.
Важно: старое уплотнительное кольцо может потерять эластичность даже при исправном датчике. При установке б/у детали состояние уплотнения необходимо оценивать отдельно, чтобы после монтажа не появилась утечка охлаждающей жидкости.
Причиной может быть неисправный датчик, заклинивший поплавок, окисленный разъём или повреждение проводки. Сначала необходимо убедиться в правильном уровне на холодном двигателе, после чего проверить датчик и его электрическую цепь.
Это зависит от конструкции конкретного автомобиля. На одних моделях датчик является отдельной съёмной деталью, на других чувствительный элемент или поплавковый механизм интегрирован в бачок, поэтому может потребоваться замена бачка в сборе.
Нет. Датчик уровня контролирует количество жидкости в предусмотренной зоне системы, а датчик температуры измеряет её температуру для системы управления двигателем, приборной панели или других электронных функций.
