Датчик температуры охлаждающей жидкости — электронный измерительный элемент системы управления двигателем, который определяет температуру антифриза и передаёт соответствующий сигнал в ЭБУ. Эти данные используются для корректировки работы двигателя при прогреве и после достижения рабочей температуры.

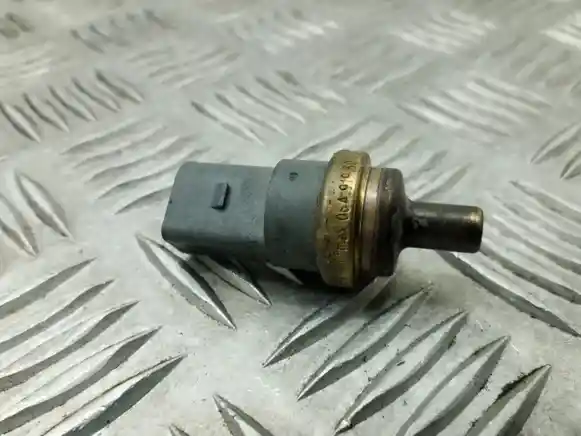

Обычно это компактный терморезистивный датчик, чувствительный элемент которого контактирует с охлаждающей жидкостью через корпус или измерительную часть. У распространённых датчиков типа NTC электрическое сопротивление уменьшается по мере повышения температуры, а ЭБУ преобразует изменение сигнала в расчётное значение температуры.
Датчик может вкручиваться в головку блока цилиндров, корпус термостата или другой элемент системы охлаждения либо фиксироваться уплотнительным кольцом и стопорным элементом. Конкретная конструкция зависит от двигателя и системы охлаждения.
Сигнал датчика температуры охлаждающей жидкости позволяет ЭБУ учитывать тепловое состояние двигателя. В зависимости от системы эти данные могут влиять на топливную коррекцию при холодном запуске и прогреве, обороты холостого хода, управление вентилятором охлаждения и другие температурно-зависимые функции.
После холодного запуска двигатель работает в условиях, отличающихся от прогретого режима. ЭБУ использует информацию о температуре охлаждающей жидкости вместе с другими входными данными, чтобы применять предусмотренные программой параметры управления двигателем.
По мере прогрева показания датчика изменяются плавно. Если ЭБУ получает неправдоподобное значение — например, постоянно очень низкую или высокую температуру, — расчёты могут выполняться по резервной стратегии, а в памяти контроллера может появиться код неисправности.
Осмотрите пластиковый корпус и измерительную часть на трещины, сколы и следы сильного перегрева. Проверьте разъём: контакты не должны быть окисленными, погнутыми или утопленными, а пластиковая защёлка должна обеспечивать нормальную фиксацию ответной колодки.
У резьбового датчика оцените состояние резьбы и граней корпуса. У вставного исполнения проверьте посадочную поверхность и канавку уплотнительного кольца. Старое уплотнение не следует считать гарантированно пригодным для повторного использования.
Возможные симптомы — затруднённый холодный запуск, нестабильная работа во время прогрева, повышенный расход топлива, необычная работа вентилятора охлаждения или показания температуры, явно не соответствующие фактическому состоянию двигателя.
При электрическом обрыве или коротком замыкании ЭБУ может зарегистрировать соответствующую ошибку и использовать подставное значение температуры. Однако похожие симптомы возникают при повреждении проводки и разъёма, плохом контакте, неисправности термостата, недостатке охлаждающей жидкости или проблемах самой системы охлаждения.
1. Проверьте показания на холодном двигателе. После длительной стоянки температура охлаждающей жидкости по диагностическим данным должна быть близка к температуре окружающей среды и показаниям других температурных датчиков, находившихся в тех же условиях.
2. Наблюдайте за прогревом. При исправной системе показание должно изменяться достаточно плавно. Резкие скачки, кратковременные пропадания или явно невозможные значения могут указывать на электрическую неисправность.
3. Проверьте разъём и проводку. Осмотрите контакты на окисление и повреждение. Если диагностическое значение меняется при движении жгута или разъёма, следует искать нестабильный контакт.
4. Проверьте сам датчик. Для терморезистивного датчика сопротивление можно сравнить с температурой по техническим данным конкретного производителя. Проверка имеет смысл только с правильной характеристикой именно этого датчика.
5. Сравните результат с системой охлаждения. Если датчик показывает нормальную температуру, но двигатель долго прогревается или перегревается, необходимо отдельно проверить термостат, циркуляцию охлаждающей жидкости, радиатор и работу вентиляторов.
Важно: не открывайте расширительный бачок или крышку системы охлаждения на горячем двигателе — горячая жидкость находится под давлением и может вызвать ожоги. Измерение сопротивления датчика и прозвонку цепей выполняйте только при отключённом питании.
Замена необходима при подтверждённом электрическом обрыве или коротком замыкании внутри датчика, нестабильном сигнале, значительном отклонении характеристики от предусмотренных значений либо физическом повреждении корпуса или контактов.
Если неправильные показания вызваны окисленным разъёмом или повреждением проводки, замена исправного датчика не решит проблему. При утечке охлаждающей жидкости также необходимо определить её источник: причиной может быть не сам датчик, а уплотнение или посадочное место.
Основной товар — датчик температуры охлаждающей жидкости в фактической комплектации конкретного предложения. Стопорный элемент, уплотнительное кольцо или другой небольшой крепёж может присутствовать, если он показан на фотографиях.
Корпус термостата, патрубки, проводка и ответный электрический разъём автомобиля не входят в комплект автоматически, если отдельно не указано иное.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните количество контактов и форму электрического разъёма. Проверьте способ установки: резьбовое соединение или вставное крепление, форму посадочной части и общую конструкцию корпуса.
Особое внимание уделите месту применения датчика. Если на двигателе установлено несколько датчиков температуры, одинаковое количество контактов ещё не означает, что они имеют одинаковую функцию и электрическую характеристику.
Кроме того, отдельные автомобили имеют датчик температуры двигателя, датчик на выходе радиатора или другие температурные элементы системы охлаждения. Их назначение и характеристики могут различаться, поэтому необходимо учитывать конкретное место установки.
Закажите подходящий датчик температуры охлаждающей жидкости на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Показания датчика необходимо рассматривать вместе с работой всей системы охлаждения. На фактическую температуру двигателя влияют термостат, циркуляция охлаждающей жидкости, радиатор, водяной насос и работа вентиляторов.
Например, постоянно низкая температура во время движения может быть связана с термостатом, застрявшим в открытом положении, даже если датчик точно передаёт фактическое значение. Поэтому диагностические данные следует сопоставлять с реальным поведением системы.
ЭБУ определяет температуру не непосредственно, а по электрическому сигналу датчика. Для терморезистивного элемента существует определённая зависимость сопротивления от температуры, заложенная производителем в систему управления двигателем.
Два датчика могут иметь одинаковую резьбу, подходящий разъём и похожий корпус, но разные электрические характеристики. В таком случае физически установленная деталь способна передавать сигнал, который ЭБУ интерпретирует как неправильную температуру.
Поэтому проверка только размеров и разъёма особенно нежелательна для температурных датчиков. Соответствие каталожного применения и электрической характеристики имеет такое же значение, как механическая совместимость.
Датчик постоянно работает в условиях температурных циклов и контакта с охлаждающей жидкостью. Со временем стареют пластиковые элементы корпуса и внутренние соединения, а на электрическом разъёме могут появляться следы воздействия влаги или антифриза.
На демонтированной детали важно учитывать следы сильного перегрева двигателя, коррозию и состояние контактной части. Налёт на измерительной поверхности сам по себе не всегда означает неисправность, однако загрязнение охлаждающей системы может указывать на неблагоприятные условия эксплуатации.
Важно: электрическую характеристику датчика невозможно надёжно оценить только визуально. Для проверки необходимы диагностические данные либо измерения при известной температуре с сопоставлением с техническими характеристиками конкретной детали.
Да. Если ЭБУ получает значение температуры, не соответствующее фактическому состоянию двигателя, температурные коррекции могут применяться неправильно. Однако повышенный расход имеет множество других причин, поэтому датчик необходимо проверять по диагностическим данным.
На некоторых автомобилях это может быть защитной реакцией системы при отсутствии достоверного сигнала температуры. Следует проверить ошибки, показания датчика, разъём и проводку, а не заменять датчик только по факту работы вентилятора.
В разговорной речи эти названия часто обозначают один и тот же датчик температуры антифриза двигателя. Однако на автомобиле могут присутствовать дополнительные температурные датчики системы охлаждения, поэтому конкретную деталь необходимо определять по месту установки и каталожному назначению.
