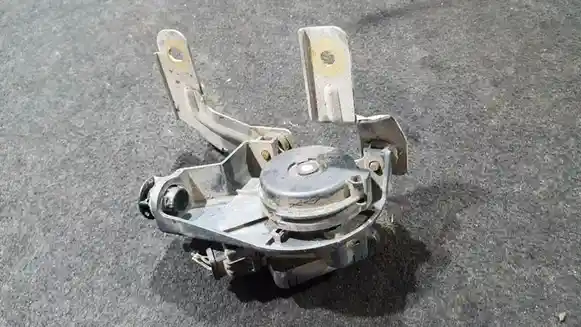

Датчик положения системы подачи воздуха — электронный элемент, определяющий положение заслонки или другого подвижного механизма во впускной системе двигателя. Его сигнал используется электронным блоком управления для контроля фактического положения исполнительного устройства и корректной работы системы подачи воздуха.
Датчик преобразует механическое положение заслонки или привода в электрический сигнал, который считывает блок управления двигателем. В более простых конструкциях используется контактный потенциометр, а в современных системах могут применяться бесконтактные датчики положения.
Некоторые узлы имеют два независимых сигнальных канала. Блок управления сравнивает их показания, чтобы контролировать достоверность информации и обнаруживать электрическую или механическую неисправность системы.
Основная задача датчика — передавать блоку управления точную информацию о фактическом положении контролируемого элемента системы подачи воздуха. По этому сигналу электроника может определить, выполнил ли исполнительный механизм заданную команду и находится ли заслонка в допустимом положении.
При перемещении заслонки или другого исполнительного элемента изменяется выходной сигнал датчика. Электронный блок управления получает эту информацию и сопоставляет фактическое положение механизма с требуемым.
В системах с электрическим приводом такое сравнение образует обратную связь: блок задаёт положение исполнительному механизму и одновременно контролирует результат по датчику. При существенном расхождении между командой и фактическим положением система может зарегистрировать ошибку и ограничить работу соответствующего узла.
Осмотрите корпус на трещины, сколы и следы перегрева. Проверьте крепёжные точки и участок механического соединения с осью или приводом — они не должны быть сломаны, деформированы или иметь следы грубого вмешательства.
Электрический разъём должен сохранять штатную форму и фиксатор. Контакты не должны иметь выраженной коррозии, оплавления или механического повреждения. Если от датчика выходит собственный участок проводки, дополнительно оцените состояние изоляции возле корпуса.
Неисправность может сопровождаться ошибками положения заслонки, нестабильной реакцией исполнительного механизма, ограничением мощности двигателя или переходом системы управления в аварийный режим. Характер симптомов зависит от того, какой именно элемент впуска контролирует датчик.
При износе контактного датчика сигнал может изменяться неравномерно или периодически пропадать в определённой части рабочего диапазона. Однако аналогичные ошибки возникают при заклинивании самой заслонки, неисправности электропривода, повреждении проводки или плохом контакте в разъёме.
1. Считайте ошибки блока управления. Определите, относится ли код непосредственно к электрической цепи датчика, диапазону сигнала или несоответствию заданного и фактического положения механизма.
2. Посмотрите текущие параметры. Если диагностическое оборудование отображает положение заслонки, наблюдайте за изменением показаний при штатном перемещении механизма. Резкие скачки или пропадание сигнала могут указывать на проблему.
3. Проверьте сам механизм. Необходимо исключить заклинивание заслонки, повреждение тяги или неисправность привода, поскольку исправный датчик будет корректно сообщать о неправильном положении механической части.
4. Осмотрите разъём и проводку. Проверьте контакты, фиксацию штекера и состояние проводов возле двигателя. Электрические измерения выполняйте по схеме конкретного автомобиля.
5. При необходимости проверьте питание и сигнал. Измерения напряжения выполняют подходящим мультиметром на диапазоне постоянного напряжения, учитывая распиновку и допустимые значения конкретной системы.
Важно: не замыкайте контакты разъёма и не подавайте напряжение аккумулятора непосредственно на сигнальные выводы. Сопротивление и целостность цепи проверяют только в обесточенном состоянии. На электронно управляемых заслонках не помещайте пальцы или инструменты в зону движения механизма при подключённом питании.
Замена оправдана при подтверждённом внутреннем электрическом дефекте, нестабильном или отсутствующем выходном сигнале, механическом повреждении корпуса либо соединения с контролируемой осью.
Если причина ошибки находится в проводке, разъёме или самом исполнительном механизме, замена исправного датчика проблему не устранит. На узлах со встроенным несъёмным датчиком может потребоваться замена дроссельной заслонки, электрозадвижки или другого механизма в сборе.
Обычно продаётся отдельный датчик с его штатным корпусом и разъёмом. Крепёж, проводка, тяги и исполнительный механизм входят только при их фактическом наличии на конкретной позиции. Если датчик конструктивно интегрирован в другой узел, комплектация определяется конкретной деталью в сборе.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните форму корпуса, расположение крепёжных отверстий и конструкцию механического соединения с осью или приводом. Неправильная ориентация рабочей части может сделать установку внешне похожего датчика невозможной.
Для электрической части сопоставьте форму разъёма и количество контактов. Если датчик имеет собственный рычаг, тягу или короткий жгут проводов, необходимо учитывать и их исполнение.
На более новых системах датчик нередко интегрирован непосредственно в исполнительный узел и отдельно не обслуживается. Поэтому наличие похожего отдельного датчика на другой модификации автомобиля не означает, что его можно установить вместо встроенного элемента.
Закажите подходящий датчик положения системы подачи воздуха на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Датчик положения может работать совместно с дроссельной заслонкой, электрозадвижкой, клапаном системы EGR или механизмом изменения геометрии впускного коллектора. При диагностике важно определить конкретный контролируемый узел, поскольку неисправность его привода или механической части способна создавать те же ошибки положения.
В электронно управляемых системах производитель может использовать два независимых сигнальных канала одного датчика или два чувствительных элемента. Их характеристики задаются так, чтобы электронный блок мог постоянно сравнивать получаемые значения.
Такая схема позволяет обнаружить ситуацию, когда один сигнал вышел за допустимый диапазон или перестал соответствовать второму. При обнаружении несогласованности блок управления может записать ошибку и перейти к защитному алгоритму работы.
Поэтому при диагностике двухканального датчика недостаточно проверить только наличие какого-либо выходного напряжения. Необходимо оценивать оба сигнала и их взаимосвязь в соответствии с техническими данными конкретной системы.
Остаточное состояние датчика зависит от его конструкции и количества рабочих циклов. У контактных потенциометрических элементов со временем может изнашиваться рабочая дорожка, тогда как у бесконтактных датчиков отсутствует такой вид механического износа, но возможны неисправности электронной части.
Температура моторного отсека, вибрации, попадание влаги в разъём и предыдущий ремонт проводки также влияют на долговечность узла. Следы вскрытия герметичного корпуса или повреждения заводского уплотнения требуют дополнительного внимания.
Важно: после установки датчика для некоторых систем может потребоваться адаптация или базовая установка контролируемого механизма. Такая процедура зависит от автомобиля и не является обязательной для всех конструкций.
Датчик положения дроссельной заслонки является одним из вариантов датчика положения во впускной системе. Однако аналогичные датчики могут контролировать другие заслонки и исполнительные механизмы, поэтому конкретное назначение детали необходимо уточнять.
Это зависит от конструкции. На некоторых автомобилях датчик снимается отдельно, а на других он встроен в электронный привод и производителем предусматривается замена всего узла в сборе.
Датчик может правильно фиксировать фактическое положение, которое отличается от требуемого из-за заклинивания механизма или неисправности привода. Поэтому расхождение показаний не всегда означает неисправность самого датчика.
