Блок управления зажиганием — электронный модуль, участвующий в управлении формированием искры в бензиновом двигателе. В зависимости от конструкции автомобиля он получает управляющий сигнал от ЭБУ двигателя или других элементов системы и коммутирует ток первичной цепи катушки зажигания в требуемый момент.
Это силовой электронный модуль, работающий в цепи управления одной или несколькими катушками зажигания. Внутри обычно находятся электронные ключи, которые включают и отключают ток первичной обмотки катушки по управляющим сигналам системы двигателя.
Исполнение зависит от поколения автомобиля. Модуль может быть отдельной деталью на кузове или двигателе, устанавливаться рядом с катушками либо конструктивно объединяться с катушечным модулем. Поэтому перед покупкой важно определить, какая именно архитектура зажигания используется на автомобиле.
Блок управления зажиганием обеспечивает электрическое управление катушками в соответствии с командами системы двигателя. Для корректной работы должны совпадать количество каналов, электрические характеристики, распиновка и способ управления катушками.
Для образования искры в катушке сначала создаётся магнитное поле за счёт тока в первичной обмотке. Электронный силовой ключ блока управляет этим током, а в момент его быстрого прерывания катушка формирует высокое напряжение во вторичной цепи, необходимое для пробоя искрового промежутка свечи.
Момент зажигания определяется системой управления двигателем с учётом режима его работы. Отдельный модуль зажигания при этом выполняет силовую коммутацию катушек. В системах с индивидуальными катушками аналогичные силовые ключи могут находиться непосредственно внутри каждой катушки или в ЭБУ.
Осмотрите корпус на трещины, следы перегрева, оплавления и механического повреждения. Если модуль имеет металлическое основание для отвода тепла, проверьте его плоскость и отсутствие сильной коррозии в зоне прилегания.
Разъём должен быть целым, без окисления, обгоревших контактов, погнутых или утопленных пинов. Обратите внимание на следы вскрытия корпуса и нештатного ремонта, а также сохранность заводской маркировки.
Возможные признаки — отсутствие искры на одном или нескольких каналах, пропуски зажигания, нестабильная работа двигателя, затруднённый запуск или внезапная остановка двигателя. Некоторые неисправности проявляются преимущественно после прогрева электронного модуля.
Такие симптомы не подтверждают неисправность блока сами по себе. Аналогичные проявления возникают из-за свечей, катушек, высоковольтной части, повреждённой проводки, плохого питания или массы, а также неисправных датчиков положения коленчатого или распределительного вала.
1. Считайте ошибки ЭБУ двигателя. Проверьте зарегистрированные пропуски зажигания и ошибки электрических цепей катушек. При наличии счётчиков пропусков определите, затрагивает проблема один цилиндр или несколько.
2. Проверьте питание системы. По электрической схеме убедитесь в исправности соответствующих предохранителей, цепей питания и массы. Проверку сопротивления и целостности проводов выполняйте при отключённом питании.
3. Проверьте катушки и свечи. Неисправная катушка или свеча может имитировать отказ управляющего канала. Если конструкция позволяет безопасно переставлять одинаковые компоненты между цилиндрами, перемещение неисправности помогает определить её источник.
4. Проверьте управляющие сигналы. На системах с отдельным модулем необходимо установить, поступает ли на него соответствующая команда от системы управления двигателем и появляется ли корректное управление катушкой на выходе.
5. Учитывайте температурную зависимость. Если неисправность появляется только после прогрева, сравните работу системы на холодном и прогретом двигателе — электронные силовые компоненты могут отказывать именно при повышении температуры.
Важно: система зажигания формирует высокое напряжение. Не касайтесь высоковольтных элементов при работающем двигателе и не проверяйте наличие искры удерживанием провода или свечи рукой. Не подавайте напряжение аккумулятора на неизвестные управляющие контакты блока.
Замена оправдана, если подтверждён отказ одного или нескольких внутренних силовых каналов, модуль не управляет исправной катушкой при наличии корректного входного сигнала либо электронная часть получила повреждение от перегрева, влаги или короткого замыкания.
Перед установкой другого блока необходимо устранить возможную первичную причину отказа. Неисправная катушка, повреждённая проводка или плохое электрическое соединение способны создавать ненормальную нагрузку на силовой канал и привести к повторному повреждению модуля.

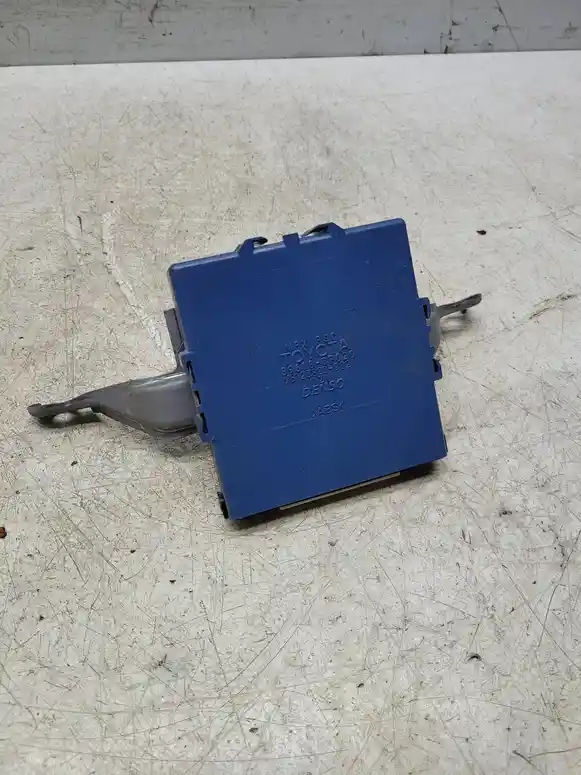

Основной товар — электронный блок управления зажиганием в фактической комплектации конкретного предложения. Вместе с ним может присутствовать штатный кронштейн или элемент крепления, если он показан на фотографиях.
Катушки, свечи зажигания, высоковольтные провода, жгут двигателя и ЭБУ не являются обязательной частью комплекта, если отдельно не указано иное. Для объединённых катушечно-модульных конструкций фактический состав детали следует определять по конкретному предложению.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните полную маркировку установленного и предлагаемого блока, количество контактов, форму разъёма и расположение креплений. Для многоканального модуля важно соответствие числу и схеме управляемых катушек.
Уточните конструкцию системы зажигания конкретного двигателя. Отдельный коммутатор, катушечный модуль со встроенной электроникой и система с индивидуальными интеллектуальными катушками являются разными решениями и не должны подбираться только по внешнему сходству деталей.
Изменения возможны и в течение выпуска одного двигателя: производитель может менять поставщика электронных компонентов, разъёмы или электрическую схему. Поэтому год автомобиля без идентификации конкретного исполнения системы зажигания недостаточен для точного подбора.
Закажите подходящий блок управления зажиганием на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Блок управления зажиганием работает совместно с катушками и свечами, а управляющая информация формируется системой управления двигателем. Для правильного момента искрообразования также необходимы достоверные данные о положении и частоте вращения двигателя.
При отсутствии искры важно определить, на каком уровне прекращается нормальная работа системы: отсутствует исходный сигнал, не работает силовой канал блока или неисправна сама катушка и высоковольтная часть. Такая последовательность позволяет избежать замены исправных электронных компонентов.
При коммутации первичной цепи катушки силовые электронные элементы блока работают с заметной электрической нагрузкой и выделяют тепло. Поэтому отдельные модули зажигания устанавливаются на металлическую поверхность или имеют собственное теплоотводящее основание.
На конструкциях, где производителем предусмотрен специальный теплопроводящий материал между модулем и основанием, правильный монтаж помогает передавать тепло от электроники к несущей поверхности. Нарушение теплового контакта способно повысить рабочую температуру силовых элементов.
По этой причине исправный модуль нельзя устанавливать произвольно или изолировать от предусмотренного теплоотвода. При замене необходимо соблюдать штатное место, способ крепления и сервисные требования производителя.
Остаточное состояние модуля во многом зависит от количества температурных циклов и условий его установки. Блоки, расположенные в моторном отсеке или непосредственно на двигателе, регулярно испытывают нагрев, охлаждение и вибрационные нагрузки.
Следы сильного перегрева, ремонта силовых элементов, пайки или вскрытия корпуса могут указывать на предыдущую неисправность. Для старых модулей также имеют значение состояние внутренних соединений и последствия длительной работы при повышенной температуре, которые невозможно полностью оценить только визуально.
Важно: внешний вид не подтверждает работоспособность каждого канала. Электронный модуль может нормально работать на холодном двигателе и давать сбой после прогрева, поэтому функциональная проверка особенно ценна для этой категории деталей.
Не всегда. Блок управляет током первичной цепи катушки, а катушка преобразует электрическую энергию в высокое напряжение для образования искры. На некоторых автомобилях силовая электроника встроена непосредственно в катушку, поэтому отдельного блока нет.
Нет, если автомобиль использует отдельный модуль зажигания. ЭБУ рассчитывает требуемый момент зажигания, а отдельный силовой модуль выполняет коммутацию катушек. На других системах силовые драйверы могут быть встроены непосредственно в ЭБУ.
Не обязательно. Сначала проверяют свечи, катушки, проводку, питание и определяют цилиндры с пропусками. Неисправность блока подтверждают, когда проблема связана именно с его управляющим каналом, а остальные элементы соответствующей цепи исправны.
