Блок управления задним мостом — электронный модуль, управляющий работой электрических или электрогидравлических исполнительных механизмов задней части трансмиссии. В зависимости от конструкции автомобиля он может управлять подключением задней оси, многодисковой муфтой полного привода, блокировкой заднего дифференциала или другим управляемым узлом заднего привода.

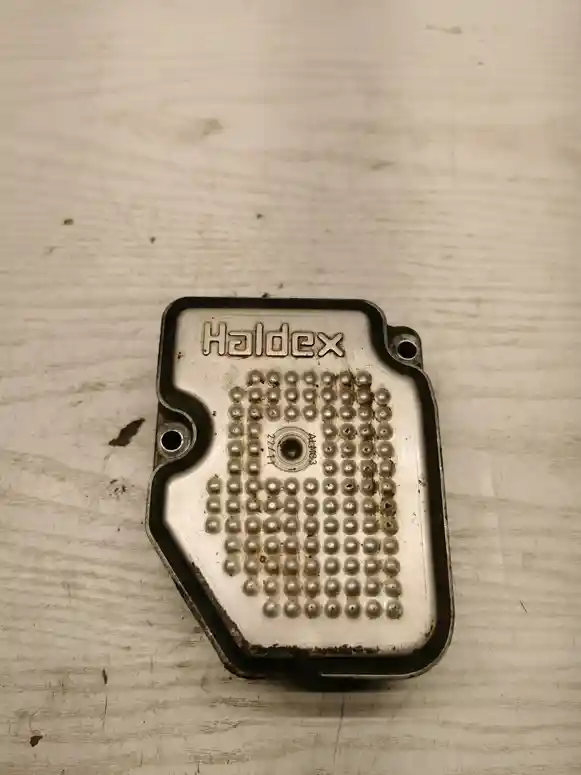

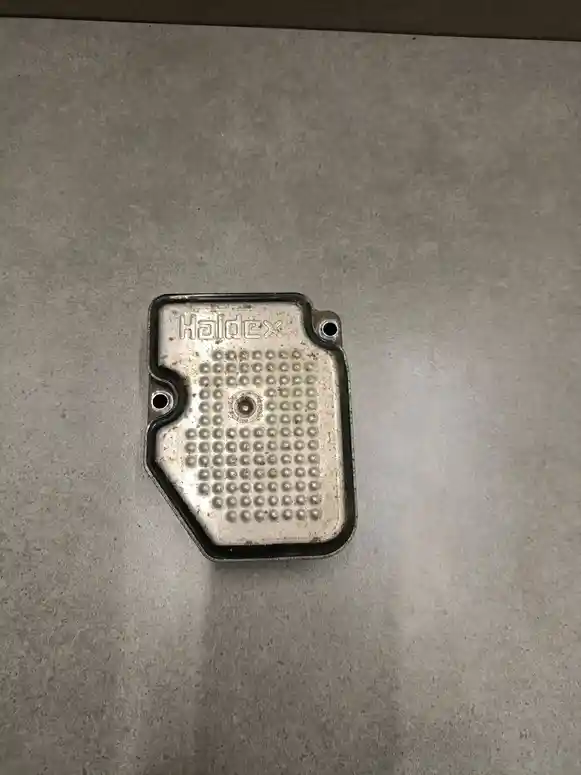

Обычно это электронный модуль в пластиковом или металлическом корпусе с одним или несколькими электрическими разъёмами. Он получает данные от других систем автомобиля через бортовую сеть, обрабатывает их и формирует команды для исполнительного механизма заднего привода.
Конкретная функция зависит от трансмиссии. На одном автомобиле модуль регулирует степень замыкания муфты подключения задней оси, на другом управляет электронной блокировкой дифференциала. Поэтому название «блок управления задним мостом» охватывает несколько конструктивно различных систем.
Блок обеспечивает электронное управление предусмотренным механизмом заднего привода и обменивается информацией с другими системами автомобиля. Правильная работа зависит от соответствия модуля конкретной версии трансмиссии, исполнительного механизма и электронной архитектуры автомобиля.
Модуль получает информацию, необходимую для работы системы, от других электронных блоков автомобиля. В зависимости от конструкции могут учитываться скорость вращения колёс, положение педали акселератора, режим работы двигателя, угол поворота рулевого колеса и состояние систем стабилизации.
На основании этих данных система управляет соответствующим исполнительным механизмом заднего привода. Например, электронно управляемая муфта может изменять степень передачи момента на заднюю ось, а управляемый дифференциал — изменять режим своей блокировки. Конкретный алгоритм определяется производителем автомобиля.
Осмотрите корпус на трещины, сколы, следы сильного удара и нарушение герметичности. Если блок устанавливается под автомобилем или рядом с элементами трансмиссии, особенно важны признаки попадания влаги и дорожных реагентов.
Проверьте электрические разъёмы: контакты не должны быть погнуты, обломаны, сильно окислены или иметь следы перегрева. Также оцените состояние крепёжных точек и читаемость заводской маркировки, необходимой для точного подбора.
Возможные признаки зависят от конструкции трансмиссии: отключение функции полного привода, отсутствие подключения задней оси, невозможность управления блокировкой дифференциала или появление предупреждения о неисправности трансмиссии.
В памяти электронных систем могут регистрироваться ошибки связи с модулем, исполнительным механизмом или цепями питания. Однако такие симптомы не доказывают неисправность самого блока — причиной также могут быть проводка, разъёмы, питание, датчики или механическая часть заднего привода.
1. Выполните электронную диагностику. Считайте ошибки из блока трансмиссии и связанных систем, обращая внимание на ошибки связи, питания и исполнительных механизмов.
2. Проверьте питание и массу. По электрической схеме автомобиля убедитесь, что на соответствующие контакты блока поступает предусмотренное напряжение и имеется исправное соединение с массой.
3. Осмотрите проводку и разъёмы. Влага, коррозия контактов, повреждение проводов или плохой контакт способны полностью имитировать отказ электронного модуля.
4. Проверьте связь с блоком. Если диагностический прибор не устанавливает соединение, необходимо сначала исключить неисправность питания и линий связи, а не сразу заменять модуль.
5. Проверьте исполнительный узел. Если связь с блоком есть, используйте предусмотренные диагностикой параметры и тесты исполнительных механизмов, чтобы отличить электронную неисправность от проблемы муфты, привода или дифференциала.
Важно: не подавайте напряжение аккумулятора непосредственно на неизвестные контакты блока или электронного исполнительного механизма и не замыкайте контакты разъёма для проверки. Измерения выполняйте по электрической схеме соответствующего автомобиля.
Замена оправдана после диагностики, подтверждающей внутреннюю неисправность электронного модуля, либо при серьёзном повреждении корпуса, разъёмов или электронных компонентов, когда надёжное восстановление блока невозможно.
Если ошибка вызвана отсутствием питания, повреждённой проводкой или неисправным исполнительным механизмом заднего привода, установка другого блока не устранит первоначальную причину. Эти цепи следует проверить до замены модуля.
Основной товар — электронный блок управления в фактической комплектации конкретного предложения. На нём могут оставаться штатный кронштейн или отдельные элементы крепления, если они показаны на фотографиях.
Задний редуктор, муфта полного привода, исполнительный механизм, проводка и другие элементы трансмиссии не являются обязательной частью комплекта, если отдельно не указано иное.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните заводские номера и дополнительную маркировку на корпусе старого и предлагаемого блока. Для электронного модуля важно учитывать не только форму корпуса, но и обозначения аппаратной версии.
Проверьте количество разъёмов, их форму и расположение контактов. Также заранее уточните, требуется ли после установки программирование, кодирование или адаптация конкретной системы автомобиля.
Обновление программного обеспечения или изменение компонентов трансмиссии в ходе производства также может приводить к появлению разных ревизий блока. Поэтому совпадение модели автомобиля и внешнего вида модуля само по себе не подтверждает совместимость.
Закажите подходящий блок управления задним мостом на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Блок работает совместно с механическими и электрическими компонентами заднего привода. В зависимости от системы это могут быть задний редуктор, многодисковая муфта, насос, электродвигатель или другой исполнительный механизм.
При ошибке полного привода важно диагностически разделить электронную и механическую части системы. Например, исправный блок может подавать команду, но исполнительный механизм не сможет её выполнить из-за собственной неисправности.
Электронный модуль может хранить конфигурационные данные, соответствующие конкретной версии трансмиссии и комплектации автомобиля. Поэтому физически подходящий б/у блок после подключения не всегда сразу начинает работать в штатном режиме.
В зависимости от производителя может потребоваться кодирование конфигурации, программирование, привязка блока или выполнение процедуры базовой установки и адаптации исполнительного механизма. Требования определяются конкретной системой автомобиля.
При этом программная процедура не исправляет механическую неисправность муфты или редуктора и не восстанавливает повреждённую проводку. Если после корректной установки остаются ошибки, необходимо продолжать диагностику всей системы.
Для б/у электронного блока важны условия предыдущей эксплуатации и герметичность корпуса. Модули, расположенные в нижней части автомобиля, могут длительное время подвергаться воздействию влаги, соли и температурных перепадов.
Особого внимания требуют следы вскрытия корпуса, герметика, пайки или ремонта разъёма. Наличие таких следов не позволяет автоматически определить работоспособность, но показывает, что блок ранее подвергался вмешательству.
Важно: отсутствие внешних повреждений не является полноценной проверкой электроники. Работоспособность блока оценивается в соответствующей системе автомобиля с учётом питания, связи и диагностических данных.
В некоторых автомобилях эти названия относятся к одному модулю, особенно если он управляет муфтой подключения задней оси. В других конструкциях функции распределены иначе, поэтому необходимо ориентироваться на назначение и каталожный номер конкретного блока.
Механически и электрически совместимый блок может дополнительно требовать кодирования, программирования или адаптации. Конкретная процедура зависит от производителя и версии системы.
Нет. Причиной могут быть питание, проводка, разъёмы, исполнительный механизм, муфта, редуктор или другие компоненты системы. Неисправность блока желательно подтверждать диагностикой до его замены.
