Блок управления усилителем руля — электронный модуль, управляющий работой электрического или электрогидравлического усилителя рулевого управления. Он обрабатывает данные о действиях водителя и состоянии автомобиля, после чего регулирует величину вспомогательного усилия, создаваемого системой при повороте рулевого колеса.
Это электронный контроллер силовой системы рулевого управления. В электроусилителе руля блок управляет электродвигателем, который создаёт дополнительный момент на рулевой колонке или рулевом механизме. В электрогидравлической системе электронный модуль может регулировать работу электродвигателя насоса, создающего гидравлическое давление.
В зависимости от автомобиля контроллер может быть отдельной съёмной деталью или частью более крупного узла EPS. Поэтому под одинаковым названием в каталоге могут встречаться разные конструктивные исполнения, и перед покупкой необходимо определить, какой тип усилителя установлен на конкретном автомобиле.
Блок регулирует работу усилителя в соответствии с конструкцией рулевой системы. Для корректного управления должны соответствовать тип усилителя, электрические характеристики электродвигателя, используемые датчики и электронная архитектура автомобиля.
В системе электроусилителя контроллер получает информацию о прикладываемом водителем усилии и направлении поворота, а также использует другие предусмотренные конструкцией данные автомобиля. На основании этих сигналов рассчитывается необходимая помощь электродвигателя.
При парковочных манёврах обычно требуется значительное вспомогательное усилие, тогда как при движении с высокой скоростью чрезмерное усиление нежелательно. Электронное управление позволяет изменять характер помощи в зависимости от условий движения. В автомобилях с ассистентами водителя рулевая система также может взаимодействовать с другими электронными системами.
Осмотрите корпус на трещины, деформацию, следы удара и перегрева. Если модуль установлен непосредственно на рулевой рейке, колонке или насосе, обратите внимание на состояние корпуса в местах крепления и отсутствие механических повреждений после демонтажа.
Проверьте силовые и сигнальные разъёмы: контакты не должны быть окисленными, оплавленными, погнутыми или утопленными. Заводская маркировка должна оставаться читаемой. Следы вскрытия, пайки или восстановления силовых контактов следует учитывать при оценке б/у детали.
Возможные признаки — отключение усилителя, предупреждение EPS или рулевой системы на приборной панели, периодическое исчезновение усиления, отсутствие диагностической связи с модулем либо неправильное управление электродвигателем усилителя.
Тяжёлый руль сам по себе не подтверждает неисправность электронного блока. Причиной могут быть низкое напряжение бортовой сети, датчик момента, датчик положения, электродвигатель, проводка, механическое заедание рулевой рейки или, в электрогидравлической системе, неисправность насоса и гидравлической части.
1. Считайте ошибки рулевой системы. Проверьте коды самого усилителя и связанных электронных модулей. Ошибки датчика момента, электродвигателя, питания или связи необходимо рассматривать отдельно.
2. Проверьте напряжение питания. Электроусилитель является мощным электрическим потребителем. Слабый аккумулятор, неисправная зарядка или падение напряжения на силовых соединениях способны вызвать отключение усиления даже при исправном блоке.
3. Изучите текущие параметры. Если диагностика позволяет, сравните показания датчика момента, положения рулевого колеса, состояние электродвигателя и другие доступные параметры при плавном вращении руля.
4. Проверьте силовые и сетевые цепи. При отсутствии связи с блоком необходимо проверить предусмотренные питания, массу и линии обмена данными. Особое внимание уделите силовым контактам, через которые проходит большой ток электродвигателя.
5. Исключите механическую неисправность. Повышенное сопротивление рулевой рейки, шарниров или других механических элементов увеличивает нагрузку на усилитель и может восприниматься как электронная проблема.
Важно: не подавайте напряжение аккумулятора непосредственно на неизвестные контакты блока или электродвигателя EPS. Рулевая система относится к системам, влияющим на безопасность движения; после ремонта и программных процедур необходимо убедиться в отсутствии ошибок и корректной работе рулевого управления до эксплуатации автомобиля.
Замена оправдана при подтверждённом внутреннем отказе силовой электроники, отсутствии диагностической связи при исправном питании и сетевых цепях, повреждении платы либо невозможности корректно управлять исправным электродвигателем усилителя.
Если причиной отключения усилителя является неисправный датчик, электродвигатель, механическое заедание рейки, плохой силовой контакт или недостаточное напряжение питания, замена электронного блока не устранит первоначальную проблему.

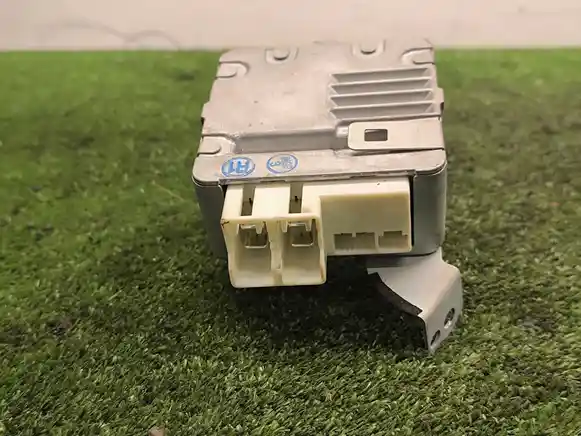

Основной товар — электронный блок управления усилителем руля в фактической комплектации конкретного предложения. Если модуль конструктивно объединён с электродвигателем, насосом или другой частью усилителя, фактический состав продаваемого узла необходимо определять по фотографиям и описанию.
Рулевая рейка, рулевая колонка, датчики, проводка и другие компоненты рулевого управления не входят в комплект автоматически, если отдельно не указано иное.
Для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Сравните полный номер производителя, дополнительные индексы, конфигурацию разъёмов и конструктивное исполнение установленного и предлагаемого блока. Уточните, к какому узлу относится модуль: рулевой колонке, электрической рейке или электрогидравлическому насосу.
Перед установкой необходимо уточнить сервисные требования конкретного автомобиля. Для некоторых систем после замены электронного блока предусмотрены программирование, кодирование, базовая установка или калибровка датчиков рулевого управления.
Отдельные версии рулевого управления могут отличаться характеристиками электродвигателя и программной настройкой усилия. Поэтому блок с подходящими креплениями и разъёмами не следует считать совместимым без подтверждения его применения для конкретного рулевого узла.
Закажите подходящий блок управления усилителем руля на Aldym.kz: для б/у деталей действует гарантия 14 дней, доступна доставка по Казахстану.
Электронный блок работает совместно с электродвигателем усилителя, датчиком момента и другими предусмотренными конструкцией элементами рулевой системы. Для его работы также важны стабильное питание и корректный обмен информацией с электронной сетью автомобиля.
При диагностике необходимо разделять электронную и механическую части системы. Если блок увеличивает команду на усиление из-за повышенной механической нагрузки, причиной тяжёлого руля может быть сам рулевой механизм, а не управляющая электроника.
Электроусилитель должен правильно интерпретировать сигналы, характеризующие положение рулевого управления и усилие водителя. Для некоторых конструкций после замены блока, рулевой рейки, колонки или соответствующего датчика производитель предусматривает процедуру определения базовых значений.
Калибровка позволяет системе установить корректную нулевую точку или другие исходные параметры, необходимые для расчёта вспомогательного усилия. Без требуемой процедуры могут сохраняться ошибки или некорректно работать отдельные функции рулевой системы.
При этом калибровка не компенсирует механическое заедание рейки, повреждение датчика или неисправность электродвигателя. Если процедура не завершается, необходимо искать причину в состоянии системы, а не многократно повторять программную настройку.
Остаточное состояние блока зависит от температуры, вибраций и электрической нагрузки. Силовая электроника EPS управляет значительными токами, поэтому на её ресурс влияют состояние электродвигателя, электрических соединений и механическая нагрузка рулевого механизма.
Для модулей, расположенных низко в моторном отсеке или непосредственно на рулевой рейке, дополнительное значение имеет защита от влаги и дорожной среды. Следы коррозии, ремонта силовых компонентов, вскрытия или восстановления контактов могут указывать на предыдущие проблемы.
Важно: внешний вид блока не позволяет определить состояние силовых транзисторов и внутренних измерительных цепей. Для б/у модуля особенно полезны диагностическая связь, отсутствие внутренних ошибок и функциональная проверка в совместимой рулевой системе.
Не всегда. Блок является электронной частью системы EPS, тогда как электроусилитель также включает электродвигатель и механические элементы. На некоторых автомобилях контроллер конструктивно объединён с усилителем и продаётся вместе с ним.
Это зависит от автомобиля. Для одних систем достаточно установки совместимого модуля, для других требуется кодирование, программирование или калибровка. Необходимую процедуру определяют по конкретной системе рулевого управления.
Не обязательно. Необходимо проверить напряжение питания, ошибки EPS, датчики, силовые соединения, электродвигатель и механическое состояние рулевого механизма. Тяжёлый руль является симптомом системы в целом, а не доказательством отказа электронного блока.
